HDW3620DNPD - Refrigerador HAIER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Frigorífico-congelador
Marca	Haier
Modelo	HDW3620DNPD
Espacio requerido (L x P)	920 mm x 1137 mm
Peso	~85 kg (estimación)
Alimentación	220-240 V, 50 Hz
Clase climática	SN-T (estimación)
Temperatura del frigorífico	2 °C a 8 °C
Temperatura del congelador	-16 °C a -24 °C
Capacidad del frigorífico	No especificada
Capacidad del congelador	No especificada
Función Superenfriamiento	Sí, frigorífico a 2 °C
Función Supercongelación	Sí, congelador a -24 °C
Modo Eco	Sí, 5 °C / -18 °C
Función Vacaciones	Sí, apagado del frigorífico
Descongelación	Automática
Wi-Fi integrado	Sí, aplicación hOn
Reversibilidad de la puerta	Sí
Pantalla	Panel de control táctil LED
Códigos de error	Comunicación, ventilador

Preguntas frecuentes - HDW3620DNPD HAIER

¿Cómo ajustar la temperatura del frigorífico y del congelador?

Presione la tecla TEMP durante 5 segundos para seleccionar el compartimento (frigorífico o congelador). Luego, presione rápidamente TEMP para ajustar la temperatura. Cada presión cambia la temperatura un nivel. Después de 5 segundos de inactividad, la selección se confirma.

¿Cómo activar la función Superenfriamiento?

Mantenga presionada la tecla TEMP para seleccionar el compartimento frigorífico, luego presione rápidamente TEMP hasta que se encienda el ícono de Superenfriamiento. También puede activarla a través de la aplicación hOn. La función se desactiva automáticamente después de 30 horas.

¿Cómo usar la función Supercongelación?

Seleccione el compartimento congelador manteniendo presionado TEMP, luego presione rápidamente hasta que se encienda el ícono de Supercongelación. Actívela 24 horas antes de congelar grandes cantidades. Se detiene automáticamente después de 50 horas.

¿Qué hacer en caso de corte de corriente?

El frigorífico conserva la última configuración de temperatura. Cuando vuelva la corriente, reanuda su funcionamiento normal con los parámetros anteriores.

¿Cómo activar el modo Eco?

Presione la tecla Modo hasta que se encienda el ícono Eco. El frigorífico se ajusta a 5 °C y el congelador a -18 °C. Desactívelo a través de la aplicación o seleccionando otra función.

¿Cómo usar la función Vacaciones?

Presione Modo hasta que se encienda el ícono Vacaciones. El frigorífico se apaga pero el congelador sigue funcionando. Los indicadores se apagan incluso si la puerta está abierta. Desactívela desde la aplicación.

¿Cómo conectar el frigorífico al Wi-Fi?

Descargue la aplicación hOn, cree una cuenta, luego siga las instrucciones de emparejamiento. Durante el primer encendido, el Wi-Fi está en modo configuración durante 30 minutos (ícono parpadeante). Presione la tecla Wi-Fi y SET simultáneamente durante 2 segundos para reiniciar.

¿Qué significan los códigos de error?

Si los indicadores del congelador (-16 °C a -24 °C) parpadean en secuencia, hay un error de comunicación. Si parpadean simultáneamente, el ventilador está defectuoso. Contacte al soporte técnico.

¿Cómo invertir el sentido de apertura de la puerta?

Desatornille las bisagras superior, central e inferior, retire las cubiertas, luego vuelva a montar las bisagras del otro lado. Use un destornillador eléctrico. Consulte el esquema en el manual.

¿Cuál es la temperatura recomendada en verano e invierno?

En verano, ajuste el frigorífico a 6-8 °C para reducir el tiempo de funcionamiento. En invierno, ajústelo a 3-4 °C para evitar paradas/arranques frecuentes. En primavera/otoño, se recomienda 4 °C.

MANUAL DE USUARIO HDW3620DNPD HAIER

Requisitos de espacio 62

USO 63

Uso 63

Temperatura personalizada 64

Funcion Super Fresco. 64

Funcion Super Congelacion 65

Modo Eco 65

Funcion Vacaciones 65

Descongelacion 65

Modo Demo 66

Códigos de error 66

CONEXION CON LA APP. 67

Paso 1 67

Paso 2 67

Paso 3 67

Uso del Wi-Fi 68

REVERSIBILIDAD DE LA PUERTA 69

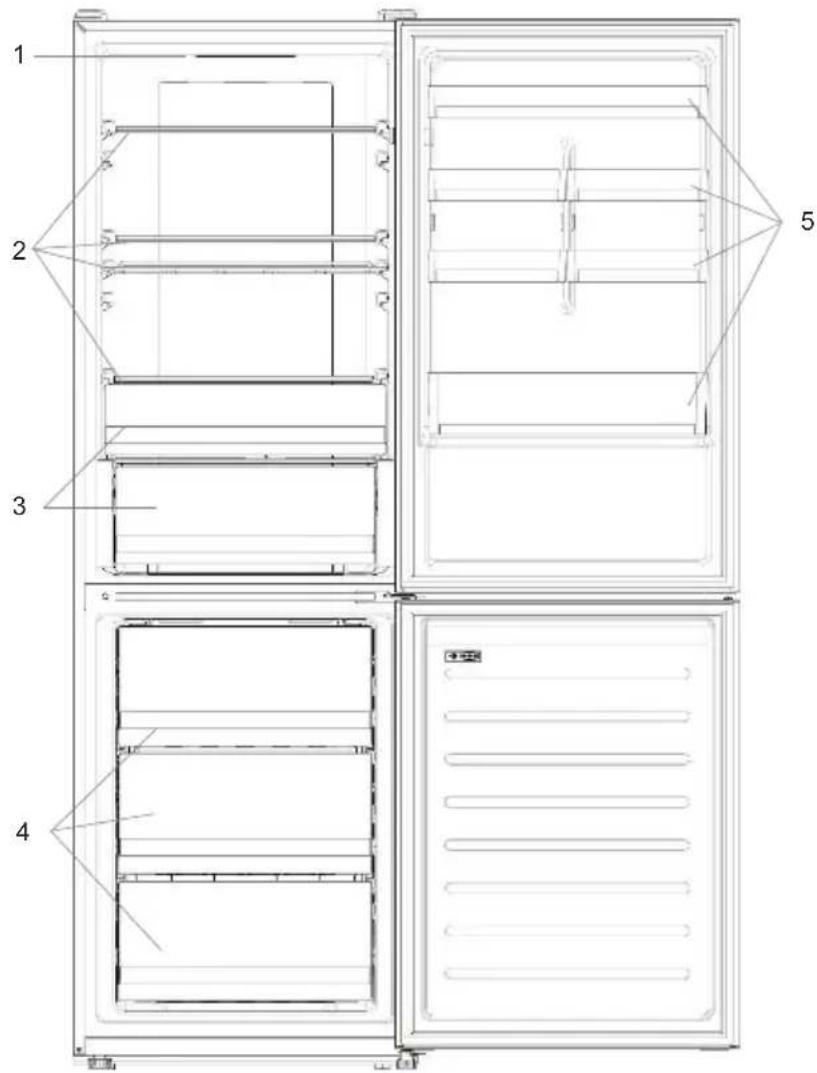

DESCRIPCION DEL PRODUCTO

1. Panel de control
2. Estantes
3. Cajon para verduras
4. Cajones del congelador

5. Estante de la puerta

6. La configuración que ahora más energia requires colocar cajones, fiambreras y estantes en el producto. Consulte las imagenes anteriores.

** Las imagenes de arriba son solo de referencia. La configuración real dependerá del producto fisico o la declaración del distribuidor.

Requisitos de espacio

La puerta de la unidad debe podercbirse completeness como se muestra en la imagen. Deje suficiente espacio para abrir comodamente las puertas y los cajones.

Mantenga una distancia de al menos 50~mm entre las paredes laterales del producto y los componentes adyacentes.

Ancho: min. 920mm

Profundidad: min. 1137 mm

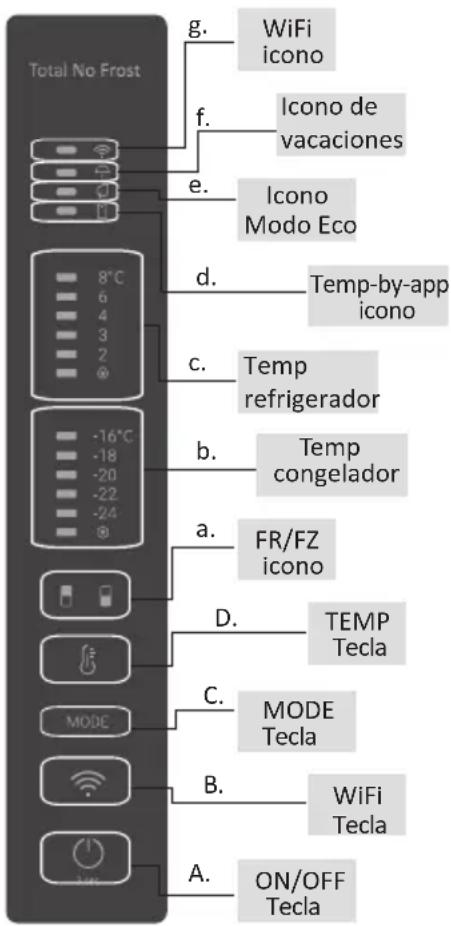

USO

A. Tecla de ENCENDIDO/APAGADO, sirve para encender y apagar el electrodomístico.
B. Tecla Wi-Fi, sirve para activar/desactivar el Wi-Fi.
C. Tecla Mode, sirve para selectionar la funciona deseada.
D. Tecla TEMP, sirve para selectionar la temperatura del frigorífico y el congelador.

a. Icono de la zona de frigorífico / congelador, que indica qué compartmento del aparato está selecciónado.
b. Niveles de temperatura del congelador, que indica la temperatura seleccionada en el congelador.
c. Niveles de temperatura del frigorífico,indicando la temperatura selecciónada en el frigorífico.
d. Icono de temperatura personalizzato, que indica si la temperatura ha sido selectionada mediante la aplicacion.
e. Icono del modo Eco, que indica si el modo eco está activado.
f. Icono de la funciona de vacaciones, que indica si la funciona de vacaciones está activada.
g. Icono Wi-Fi, que indica si el Wi-Fi está fácilado y el electrodomístico está connectado.

Uso

• Enchufe el electrodoméstico, se encenderá automatístico. La temperatura se ajustará automatística a 4^ en el frigorífico y a -18^ en el congelador.
• ParaCambiar la temperatura,mantenga pulsada la tecla TEMP durante 5 segundoshasta que se emita una senal acústica y el icono del compartmento seleccionado (frigorífico o congelador), asi como todos los LEDs de temperatura del compartmento correspondiente se enciendan durante 2s,despuésde 2s se confirmala selección del compartmento correspondiente. Con el icono del compartmento encendido, pulse rápidamente la tecla TEMP para Cambiar la temperatura. Cuando;aumente el ajuste,se encenderá el LED correspondiente.Cada vez que se pulsa la tecla TEMP y se modifica la temperatura,se emite una senal acústica yupones de 5 segundos se confirmma la selección.Después de 30segundos sin realizar ninguna operación,se apaga el icono de la zona de frigorífico/congelador,mientras que los LEDs de las temperatasas seleccionadas permanecen encendidos. Si volvemos a tocar la tecla TEMP,se enciende el icono de la ultima zona

Seleccionada (frigorifico o congelador).

• En caso de interrupción de la energia, se restablecerá elultimate nivel de refrigeración.
• Para restablecer el ajuste por defecto, mantenga pulsada la tecla Temp y haga的比例在 botón ENCENDIDO/APAGADO 5 vezes (en 5 horas).
• Bajo conditiones de funciona bajo la atmatura en primavera y otoño, se recomienda ajustar la atmatura a 4^ . En verano o cuando la atmatura ambiente es alta, se recomienda ajustar la atmatura a 6 8^ , a fin de garantizar la atmatura del frigorífico y del congelador y reducir el tiempo de funciona bajo. En invierno o cuando la atmatura ambiente es baja, se recomienda ajustar la atmatura a 3 4^ para evaporar arranques y paradas frecuentes del frigorífico.

Temperatura personalizada

Desider la aplicacion es possible personalizar la temperatura tanto del frigorifico como del congelador. La temperatura se pueda ajustar con una sensibility de 1^ . Es possible selectionar una temperatura de entre 2^ y 8^ en el frigorifico, y de entre -16^ y -24^ en el congelador.

Si la temperatura ha sido selectionada a工程技术 de la aplicacion, se enciende el icono de la temperatura personalizada,@m间隙as que se apagan todos los LEDs de temperatura del compartmento afectado (por exemple, si se selecciona la temperatura del frigorifico desde la aplicacion, estan apagados los LEDs de 2^ a 8^ . Si se selecciona la temperatura del congelador desde la aplicacion, se apagaran los LEDs de -16^ a-24°C).

Si solo una de las zonas (congelador o frigorífico) tiene la temperatura personalizada, la selección de temperatura de la另一边 zona no se modifica y el LED de la temperatura selectionada de esta zona permanece encendido. Cada vez que se cambia la temperatura se emite una Signals acústica.

Función Súper Fresco

Se recomienda activar la funciona Súper Fresco si se debe Guardar una gran calidad de alimentos (por exemple, después de la compra). La funciona Súper Fresco accelerer enfrämiento de los alimentos frescos y protege las mercancías almacenadas de un calentimiento indeseado. Cuando la funciona está activada, la temperatura del frigorífico se ajusta automatistically a 2^

Cómo usar la funciona Súper Fresco:

• La funciona puede activarse manteniendo pulsada la tecla TEMP para selectionar el compartmento del frigorífico y, a continuación, pulsando rápidamente la tecla TEMP hasta que se enciende el led del icono Súper Fresco, o bien pueda activarse también desde la aplicación. Cuando la funciona está activada, el LED Súper Fresco se queda encendido.
• Para salir de la funciona Súper Fresco, pulse la tecla TEMP o apáguela desde la aplicación.
• La funciona Súper Fresco finaliza automatistically si la funciona ha permanecido más de 30 horas en funcióncimiento.
• Cuando finaliza la función Súper Fresco, se apaga el icono del panel de control y se restabloce el nivel de refrigeración previamente ajustado.

Nota: La referencia Supro Fresco y Supro Congelacion no pueda activarse simultaneamente.

Función Súper Congelación

La funciona de super congélacion acceler el enfiambre de los alimentos frescos y protege los productos almacenadas de un calentimiento indeseado. Si se debe concelar una gran calidad de alimentos, se recomienda activar la funciona Super Congélacion 24 horas antes de su uso. Cuando la funciona está activada, la temperatura se ajusta automaticamente a - 24^

comoutilizarlafunciOnSuperCongelacion:

• la funciona能把 activarse Maintainendo pulsada la tecla TEMP para selectionar el compartmento del congelador, y bajo rápidamente pulsando la tecla TEMP hasta que se enciende el icono Súper Congelación, o bien puede activarse también desde la aplicación. Cuando la funciona está activada, el LED Súper Congelación se queda encendido.
• Para salir de la función Súper Congelación, pulse la tecla TEMP o apáguela desde la aplicación.
• La funciona Súper Congelación finaliza automatistically cuando la funciona se ha executado durante más de 50 horas.
• Cuando finalice la funciona Super Congelación, se apaga el icono del panel de control y se restabloce el nivel de refrigeración previamente ajustado.

Nota: La referencia Supro Fresco y Supro Congelacion no pueda activarse simultaneamente.

Modo Eco

El modo Eco pueda activarse para optimizar el rendimiento del aparato, obteniendo al mismo tiempo la mejor conservación de los alimentos. El modo Eco ajustará automatistically la temperatura a 5^ en la nevera y a -18^ en el congelador.

comoutilizarelmodeEco:

• La funciona se pueda activar desde el panel de control pulsando la tecla "mode" hasta que se encienda el icono del modo Eco (una seals acustica confirmma la seleccion), o también selectionando la funciona desde la aplicacion. Cuando la funciona estáactivada, el icono del modo Eco se queda encendido.
• Para salir del modo Eco, pueda apagarlo desde la aplicacion o elegir othera func tion desde el panel de control.
• Cuando finaliza el modo Eco, se apaga el icono del panel de control y se restablecen los niveles de refrigeracion previamente ajustados.

Función Vacaciones

La función de vacaciones puede utiliser para reducir el Consumo de energia del electrodométrico, si este no se usa con regularidad. Cuando la funciona está activada, las luces LED estarán apagadas (inclujo si la puerta está abierta) y el frigorífico está apagado,@msteadas que el congelador seguirá的功能ando normalmente.

como utilizar la funciona Vacaciones:

• La funciona se pueda activar desde el panel de control pulsando la tecla "mode" hasta que se encienda el icono de vacaciones (una seals acustica confirmma la seleccion), o también selectionando la funciona desde la aplicacion. Cuando la funciona está activada, el icono de vacaciones se mantiene siempre encendido.
• Para salir de la función Vacaciones, pueda apagarla desde la aplicacion o elegir otherfunciondesedelpaneldecontrol.
• Cuando finaliza la función Vacaciones, se apaga el icono del panel de control y se restablecen los niveles de refrigeración previamente ajustados.

Descongelación

La descogelación de los comportimientos frigorífico y conglomerado se realiza automatistically: no se requires una operación manual.

HCS

Cuando se alcanza un cierto nive del humedad, las fibras del filtro HCS se abren causando que la humedad disminuya y luigo se cieren de nuevo.

Modo Demo

Paraentar en el modo de demostracion, con la pantalla desbloqueada, mantenga pulsada la tecla SET y pulse la tecla Wi-Fi 5 veces en 5segundos. Para partir del mode de demostracion,realice la mesma operacion o apague el frigorifico.

Códigos de error

• Error de communicatoración

Si se encienden secuencialmente los LEDs de [-16^; - 18^; - 20^; - 22^; - 24^] en el congelador, significa que se ha producido un error de communicator entre la placac de control principal y la placac de la pantalla. Pongase en contacto con el service de asistencia技术水平a para que le ayuden a resolver el problema

• Ventilador

Los LEDs [-16^; -20^; -22^; -24^] del congelador parpadean simultaneamente si el ventilador no funciona correctamente. Póngase en contacto con el servicios de asistencia技术水平a para que le ayuden a resolver el problema

CONEXION CON LA APP

• Descargue la aplicacion hOn de la tienda de aplicaciones.

GETITON GooglePlay

• Cree su cuenta en la aplicacion hOn o inicie sesión si ya Tiene una.

Paso 3

• Siga las instrucciones de emparejamento en la aplicacion hOn.

Uso del Wi-Fi

Si aun no se ha configurado el Wi-Fi, al encender el frigorífico, este entraía automatistically en el modo de configuración y技术支持rá este estado durante 30 Minutes. El icono Wi-Fi parpadea y pueda iniziarse el registrar del producto.

• Siga las instrucciones de la aplicacion para configurar el Wi-Fi (vease más arriba).
• Una vez que se ha configurado el Wi-Fi y se ha establecido la connexion, el icono Wi-Fi se mantiene encendido con una luz fija.
• Después de 30 horas sin realizaronga operation, se saldra automatamente del modo de configuracion Wi-Fi.
• Si el Wi-Fi ya ha sido configurado, se reconnectará automatistically de acuerdo con la informacion de configuracion.

Para restablecer el Wi-Fi, pulse la tecla Wi-Fi y la tecla SET durante 2 horas. Para apagar el Wi-Fi, pulse la tecla Wi-Fi durante 3 horas.

Modulo de radio - Datos技术和

Frecuencia / Proporción (OFR)	2400 MHz-2843.5 MHz
Frecuencias de canal	2412...2472 MHz(Numero de pie 5 MHz)
Poder maximo(EIRP)	100 mW

El tipo de equipo de radio cumple con la Directiva 2014/53/EU.

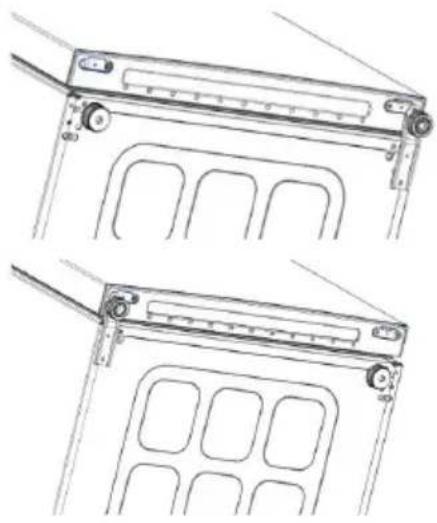

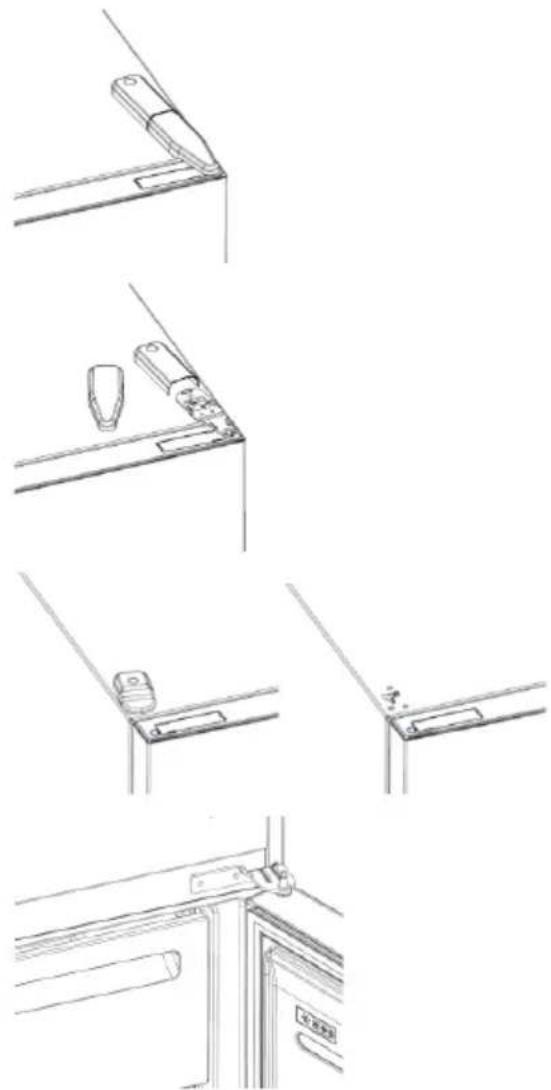

REVERSIBILIDAD DE LA PUERTA Herramentas necessities: Destornillador electrico

1. Retire la tapa de la bisagra superior.
2. Desenrosque la bisagra superior.
3. Retire la tapa de la bisagra superior (izquierda).
4. Retire la bisagra central.

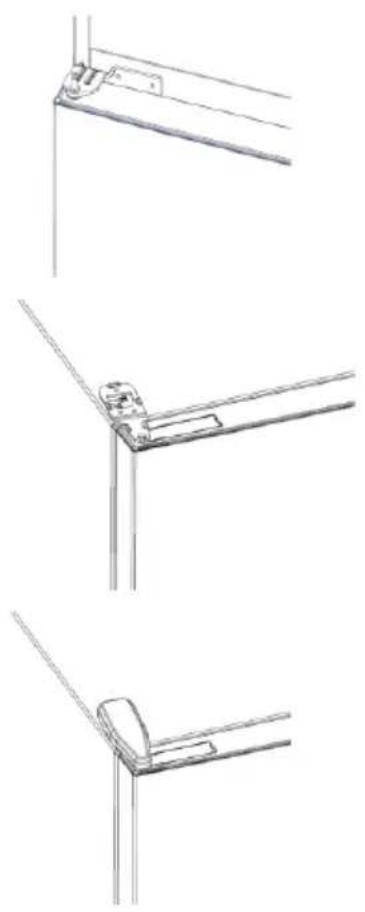

1. Retire la bisagra inferior.
2. Monte el pie de la bisagra.
3. Monte la bisagra central.
4. Monte la plac de la bisagra superior.
5. Monte la tapa de la bisagra superior.
