BEDIENUNGSANLEITUNG HDW3620DNPD HAIER

Super Cool-funktion 34

Super Freeze-funktion 35

Eco-tilstand 35

Feriefunktion 35

Afrimning. 35

Demotilstand 36

Fejlkoder 36

APP-FORBINDELSE 37

Trin 1.37

Trin 2. 37

Trin 3. 37

Wi-Fi-brug 38

SKIFT AF DORENS HENGSELSSIDE 39

PRODUKTBESKRIVELSE

Super Freeze-funktion

Sadan bruges Super Freeze-funktionen:

Sādan bruges Ferie-funktionen:

PRODUKTBESCHREIBUNG 42
Platzbedarf 42
NUTZUNG 43
Nutzung 43
Benutzerdefinierte Temperatur 44
Funktion „Super Cool" 44
Super Freeze-Funktion 45
Eco-Modus 45
Urlaubsfungtion 45
Abtauen 45
Demomodus 46
Fehlercodes 46
VERBINDUNG DER APP 47
Schritt 1 47
Schritt 2 47
Schritt 3 47
Nutzung der WiFi-Funktion 48

WECHSELN DER TÜRAUFHÄNGUNG 49

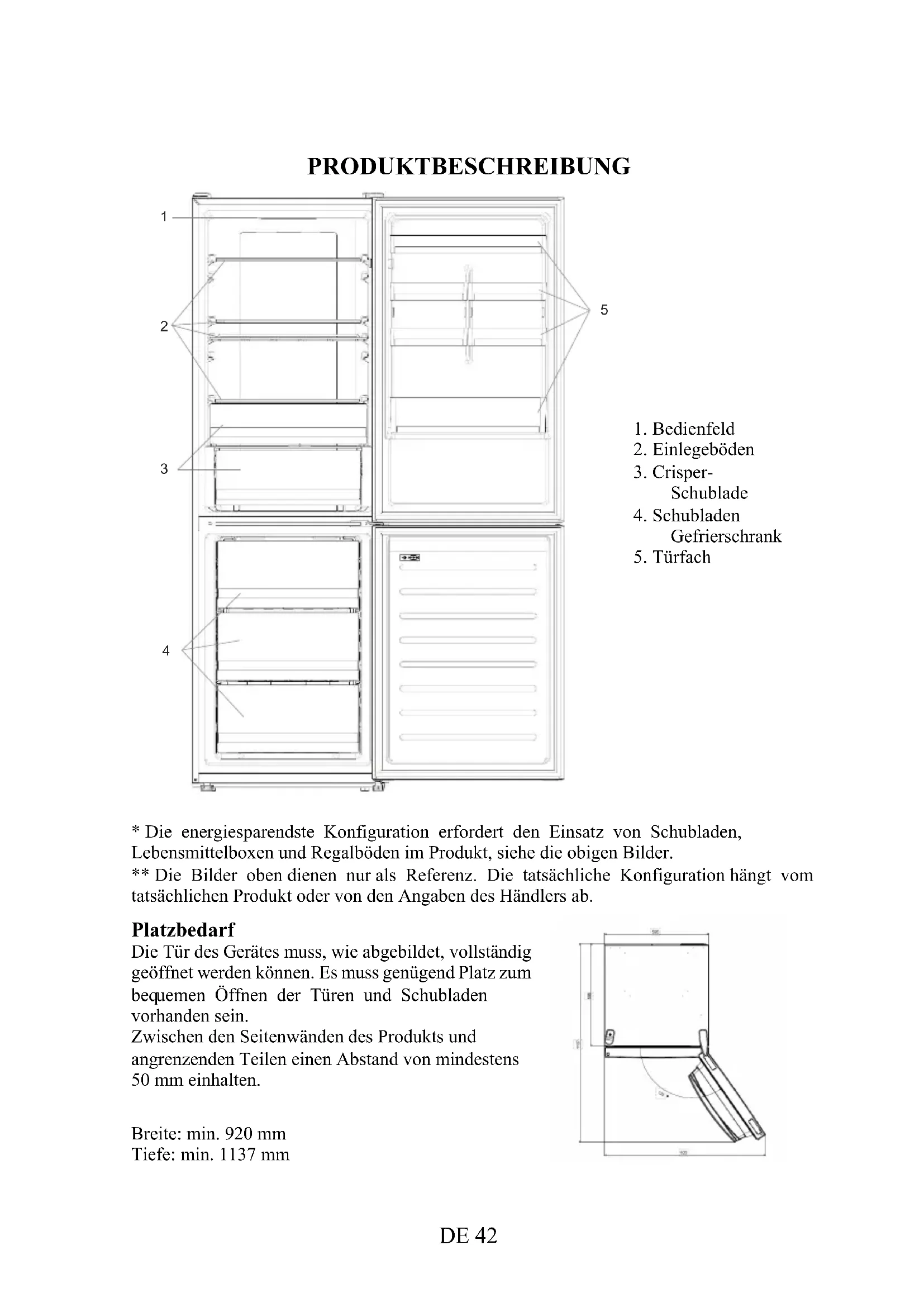

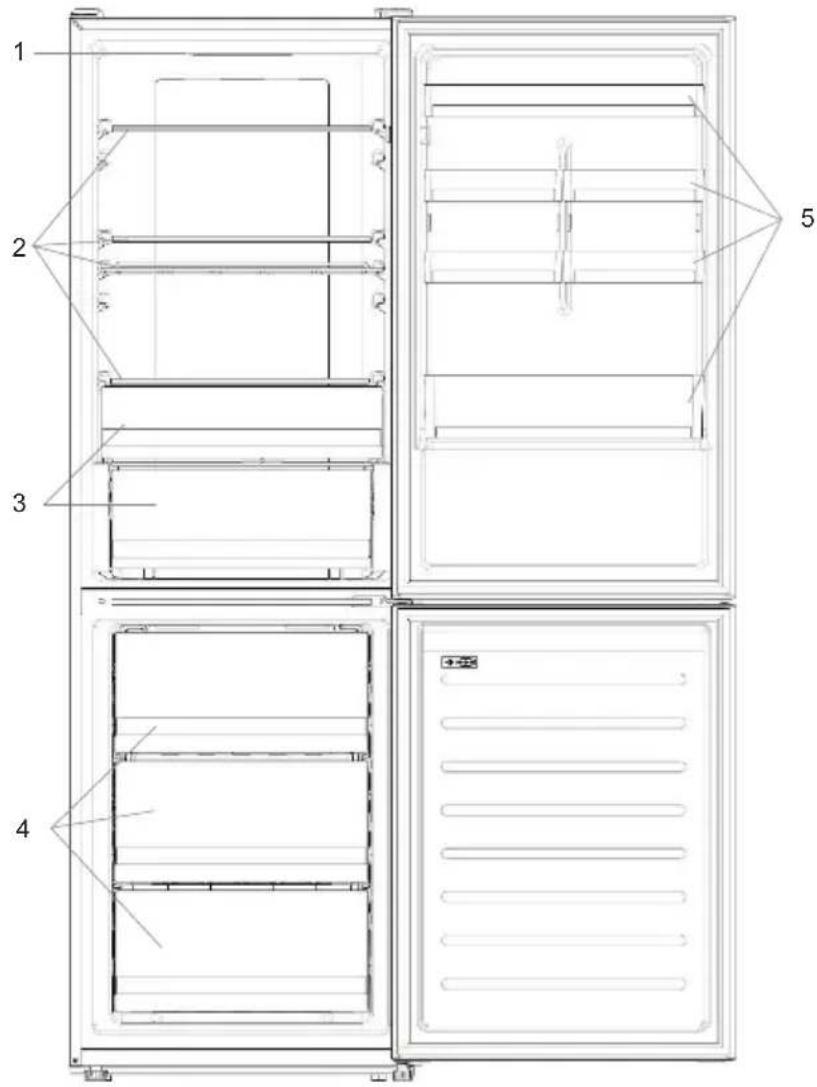

PRODUKTBESCHREIBUNG

1. Bedienfeld
2. Einlegeböden
3. Crisper-Schublade
4. Schubladen Gefrierschrank

5. Turfach

6. Die energiesparendste Konfiguration erfordert den Einsatz von Schubladen, Lebensmittelboxen und Regalböden im Produkt, siehe die obigen Bilder.
   ** Die Bilder sollen dieren nur als Referenz. Die tatsächliche Konfiguration hangt vom tatsächlichen Produkt oder von den Angaben des Handlers ab.

Platzbedarf

Die Tur des Gerätes muss, wie abgebildet, vollständig geöffnet werden können. Es muss genügend Platz zum bequemen Offnen der Turen und Schubladen vorhanden sein.

Zwischen den Seitenwänden des Produkts und angrenzenden Teilen einen Abstand von mindestens 50~mm einhalten.

Breite: min. 920~mm

Tiefe: min. 1137 mm

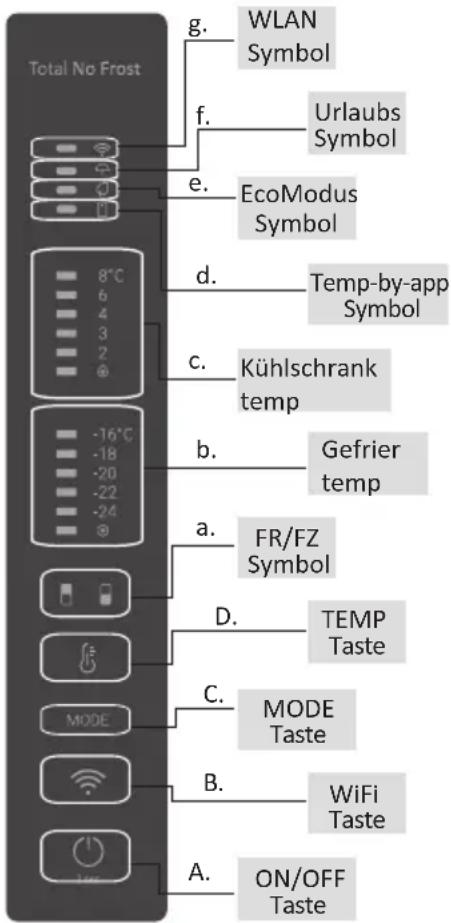

NUTZUNG

A. Die ON/OFF-Taste dient zum Ein- und Ausschalten des Geräts.
B. Die WiFi-Taste dient zum Ein- und Ausschalten des WLANs.
C. Die Mode-Taste dient der Auswahl der gewünschten Funktion.
D. TEMP-Taste, mit der die Temperatur des Kuhl- und Gefrierschranks ausgewählt wird.

a. Das Kuhl-/Gefrierfachsymbol, zeigt an, welches Gerätefach ausgewählt ist.
b. These Temperaturstufen zeigen an, welche Temperatur für das Gefrierfach ausgewählt ist.
c. These Temperaturstufen zeigen die ausgewählte Temperatur des Kühlschranks an.
d. Das benutzerdefinierte Temperatursymbol zeigt an, ob die Temperatur über die App ausgewählt wurde.
e. Das Eco-Modus-Symbol zeigt an, ob der Eco-Modus aktiviert ist.
f. Das Urlaubsfungtionssymbol, zeigt an, ob die Urlaubsfungtion aktiviert ist.
g. Das WLAN-Symbol zeigt an, ob das WLAN Funktioniert und das Gerät damit verbunden ist.

Nutzung

• Schlieben Sie das Gerät an und es schaltet sich automatisch ein. Die Temperatur wird automatisch auf 4^ im Kühlschrank und -18^ im Gefrierschrank eingestellt.
• Um die Temperatur zu ändern, drücken Sie fünf Sekunden lang die TEMP-Taste; es ertont ein akustisches Signal und das Symbol des gewählten Fachs (Kuhl- oder Gefrierschrank) sowie alle Temperatur-LEDs des entsprichenden Fachs leuchten zwei Sekunden lang auf, nach zwei weiteren Sekunden wird die Auswahr des Fachs bestätigt. Drücken Sie bei eingeschalteten Fachsymbol kurz die TEMP-Taste, um die Temperatur zu ändern. Wenn sich die Einstellung erhöht, leuchtet die entsprchende LED auf. Ein akustisches Signal ertont bei jedem Drucken der TEMP-Taste und bei jeder Temperaturänderung. Nach fünf Sekunden wird die Auswahr bestätigt. Nach 30 Sekunden ohne Bedienung schaltet sich das Symbol

des Kuhl-/Gefrierschranks aus, während die LEDs der gewährten Temperatureneingeschaltet bleiben. Wenn die TEMP-Taste erneut berührt wird, leuchtet das Symbol des zuletzt gewährten Bereichs (Kuhlschrank oder Gefrierschrank) auf.

• Bei einem Stromausfall wird die zuletzt eingestellte Kuhlstufe wiederhergestellt.
• Um die Standardeinstellung wiederherzustellen, drücken Sie die Taste Temp lang und klichen Sie 5 Mal (innerhalb von 5 Sekunden) auf die ON/OFF-Taste.
• Unter normalen Betriebsbedingungen (im Frühjahr und Herbst) wird empfohlen, die Temperatur auf 4^ einzustellen. Im Sommer oder bei hohen Umgebungstemperaturen wird empfohlen, die Temperatur auf 6 8^ einzustellen, um die Kuhl- und Gefrierraumtemperaturen zu gewährleisten und die Dauerbetriebszeit des Kuhlschranks zu reduzieren; und im Winter oder bei niedrigen Umgebungstemperaturen wird empfohlen, die Temperatur auf 3 4^ einzustellen, um zu vermeiden, dass der Kuhlschrank früig anlauft und wieder anhalt.

Benutzerdefinierte Temperatur

Die Temperatur des Kuhl- und Gefrierschranks kann über die App angepasst werden. Die Temperatur kann mit einer Empfindlichkeit von 1^ eingestellt werden. Für den Kuhlschrank kann eine Temperatur von 2^ bis 8^ und für den Gefrierschrank von -16 ^ bis -24^ ausgewählten werden.

Wenn die Temperatur über die App ausgewählt wird, leuchtet das benutzerdefinierte Temperatursymbol auf, während alle Temperatur-LED-Leuchten des betroffenen Fachs ausgehen (d. h. wenn die Kühlschranktemperatur über die App ausgewählt wird, gehen die LEDs von 2^ bis 8^ aus. Wenn die Tiefkuhltemperatur über die App ausgewählt wird, sind die LEDs von -16^ bis -24^ ausgeschaltet)

Wenn nur ein einzelnber Bereich (Gefrierschrank oder Kühlschrank) die benutzerdefinierte Temperatur hat, wird die Temperaturauswahl des anderen Bereichs nicht geändert und die LED-Leuche der ausgewählten Temperatur diesen Bereichs bleibt an. Bei jeder Temperaturänderung erönt ein akustisches Signal.

Funktion „Super Cool“

Es wird empfohlen, die Super Cool-Funktion einzuschalten, wenn eine große Menge an Lebensmitteln gelagert werden soll (z. B. nach dem Einkauf). Die Super-Cool-Funktion beschleunigt die Abkuhlung frischer Lebensmittel und schützt die bereits gelagerte Ware vor unerwänschter Erwärung. Wenn die Funktion aktiviert ist, wird die Temperatur des Kühlschranks automatisch auf 2^ eingestellt.

So verwenden Sie die Super Cool-Funktion:

• Die Funktion kann entweder durch langes Drücken der TEMP-Taste aktiviert werden, um das Kühlfach auszuwahlen, und dann durch kurzes Drücken der TEMP-Taste, bis das Super Cool-Symbol leuchtet, oder sie kann über die App aktiviert werden. Wenn die Funktion aktiviert ist, leuchtet die Super Cool-LED immer.
• Um die Super Cool-Funktion zu beenden, drücken Sie die TEMP-Taste oder schalten Sie sie in der App aus.
  Die Super Cool-Funktion endet automatisch, wenn die Funktion länger als 30 Stunden gedauert hat.
• Wenn die Super Cool-Funktion endet, erlischt das Symbol auf dem Bedienfeld und die zuvor eingestellte Kuhlstufe wird wiederhergestellt.

Hinweis: Die Super Cool- und Super Freeze-Funktion können nicht gleichzeitig aktiviert werden.

Super Freeze-Funktion

Die Super Freeze-Funktion beschleunigt das Einfrieren frischer Lebensmittel und schützt die bereits gelagerte Ware vor unerwünschter Erwärung. Wenn eine große Menge an Lebensmitteln eingefroren werden soll, empfeihlt es sich, die Super Freeze-Funktion 24 Stunden vor der Verwendung einzuschalten. Wenn die Funktion aktiviert ist, wird die Temperatur automatisch auf -24^ eingestellt.

So verwenden Sie die Super Freeze-Funktion:

• Die Funktion kann entweder durch langes Drücken der TEMP-Taste aktiviert werden, um das Gefrierfach auszuwahlen, und dann durch kurzes Drücken der TEMP-Taste, bis das Super Freeze-Symbol leuchtet, oder sie kann über die App aktiviert werden. Wenn die Funktion aktiviert ist, leuchtet die Super Freeze-LED immer.
• Um die Super Freeze-Funktion zu beenden, drücken Sie die TEMP-Taste oder schalten Sie sie in der App aus.
  Die Super Freeze-Funktion endet automatisch, wenn die Funktion länger als 50 Stunden gedauert hat.
• Wenn die Super Freeze-Funktion endet, erlischt das Symbol auf dem Bedienfeld und die zuvor eingestellte Gefrierstufe wird wiederhergestellt.

Hinweis: Die Super Cool- und Super Freeze-Funktion können nicht gleichzeitig aktiviert werden.

Eco-Modus

Der Eco-Modus kann aktiviert werden, um die Leistung des Geräts zu optimieren und gleichzeitig die Beste Lagerung von Lebensmitteln zu erreichen. Die Eco-Modus stellt die Temperatur automatisch auf 5^ im Kühlschrank und -18^ im Gefrierschrank ein.

So verwenden Sie den Eco-Modus:

Die Funktion kann über das Bedienfeld aktiviert werden, indem Sie die Taste „mode“ drücken, bis das Symbol für den Eco-Modus aufleuchtet (ein akustisches Signal bestätigt die Auswahl) oder indem Sie die Funktion über die App auswahlen. Wenn die Funktion aktiviert ist, ist das Symbol für den Eco-Modus immer AN.
- Um den Eco-Modus zu beenden, schalten Sieihn über die App aus oder wahlen Sie eine andere Funktion über das Bedienfeld aus.

• Wenn der Eco-Modus endet, erlischt das Symbol auf dem Bedienfeld und die zuvor eingestellten Kuhlstufen werden wiederhergestellt.

Urlaubsfungtion

Die Urlaubsfunktion kann verwendet werden, um den Energieverbrauch des Geräts zu reduzieren, wenn es nicht regelmäßig benutzt wird. Wenn die Funktion eingeschaltet ist, sind die LED-Leuchten aus (auch wenn die Tur geöffnet ist) und der Kühlschrank ist aus, während der Gefrierschrank normal weiterarbeitet.

So verwenden Sie die Urlaubsfunktion:

• Die Funktion kann über das Bedienfeld aktiviert werden, indem Sie die Taste „mode“ drücken, bis das Symbol für den Urlaubsmodus aufleuchtet (ein akustisches Signal bestätigt die Auswahl) oder indem Sie die Funktion über die App auswahlen. Wenn die Funktion aktiviert ist, ist das Urlaubssymbol immer AN.
• Um den Urlaubsmodus zu beenden, schalten Sieihn über die App aus oder wahlen Sie eine andere Funktion über das Bedienfeld aus.
• Wenn die Urlaubsfunktion endet, erlischt das Symbol auf dem Bedienfeld und die zuvor eingestellt den Kuhlstufen werden wiederhergestellt.

Abtauen

Das Abtauen des Kuhl- und Gefrierschranks erfolgt automatisch, es ist keine manuelle Tätigkeit erforderlich.

HCS

Bei Erreichen eines bestimmten Feuchtigkeitsniveauaus öffnen sich die HCS-Filterfasern, wodurch die Feuchtigkeit abnimmt und schreiben sich dann wieder.

Demomodus

Um den Demomodus bei entspertem Display aufzurufen, drücken Sie die SET-Taste und innerhalb von fünf Sekunden fünfmal die WiFi-Taste. Um den Demomodus zu beenden, führen Sie den gleichen Vorgang durch oder schalten Sie den Kühlschrank aus.

Fehlercodes

• Kommunikationsfehler

[-16^; - 18^; - 20^; - 22^; - 24^] leuchten im Gefrierschrank nacheinander auf: Dies bedeutet, dass ein Kommunikationsfehler zwischen der Hauptsteuerplatine und der Anzeigeplatine aufgetreten ist.itte wenden Sie sich an den technischen Kundendienst, um das Problem zu beheben.

• Ventilator

[-16^; -20^; -22^; -24^] blinken im Kuhlschrank gleichzeitig, wenn der Lüfter nicht richtig arbeitet.itte wenden Sie sich an den technischen Kundendienst, um das Problem zu beheben.

VERBINDUNG DER APP KOPPELUNGSVORGANG IN DER APP

Schritt 1

• Laden Sie die hOn-App aus den Stores herunter.

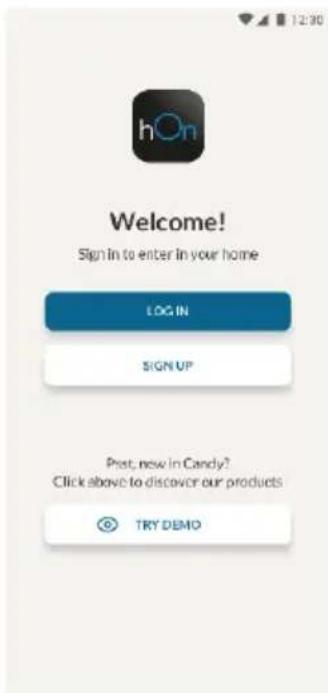

Schritt 2

• Erstellen Sie Ihr Konto in der hOn-App oder melden Sie sich an, wenn Sie bereits ein Konto haben.

Schritt 3

• Folgen Sie den Kopplungsanweisungen in der hOn-App.

Nutzung der WiFi-Funktion

Wenn das WiFi noch nicht konfiguriert wurde,跑去 der Kühlschrank beim Einsatz automatisch in den Konfigurationsmodus über und behält diesen Status 30 Minuten lang bei. Das WiFi-Symbol blinkt und die Produktregistierung kann beginnen.

• Folgen Sie den Anweisungen in der App, um die WiFi-Funktion zu konfigurieren (siehe oben).
• Sobald das WiFi konfiguriert und die Verbindung hergestellt ist, leuchtet das WiFi-Symbol permanent.
• Nach 30 Minuten ohne Bedienung verlässt das WiFi automatisch den Konfigurationsmodus.
• Wenn das WiFi bereits konfiguriert wurde, wird die Verbindung automatisch entsprechend der Konfigurationsinformationen wiederhergestellt.

Um das WiFi darüberzusetzen, drücken Sie zwei Sekunden lang die WiFi- und die SET-Taste.

Um das Wi-Fi ausschalten, drücken Sie drei Sekunden lang die WiFi-Taste.

Funkmodul - Technische Daten

Frequenzrate (OFR)	2400 MHz-2843.5 MHz
Kanalfrequencyen	2412...2472 MHz(Schrittlänge5 MHz)
Maximale Leistung(EIRP)	100 mW

Der Funkgerätotyp entspricht der Richtlinie 2014/53/EU.

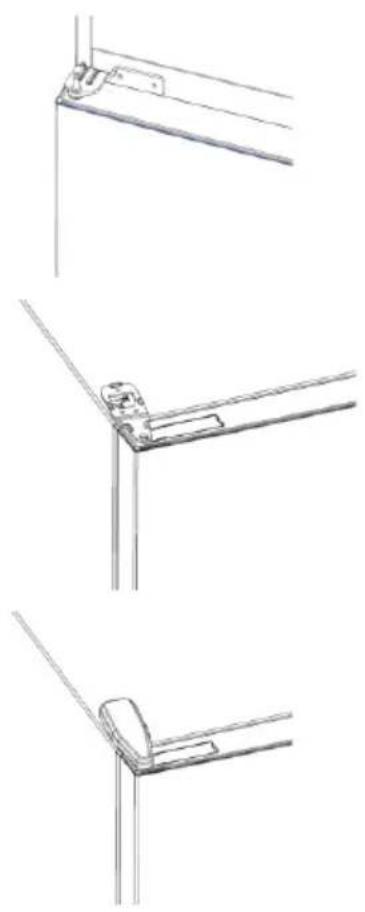

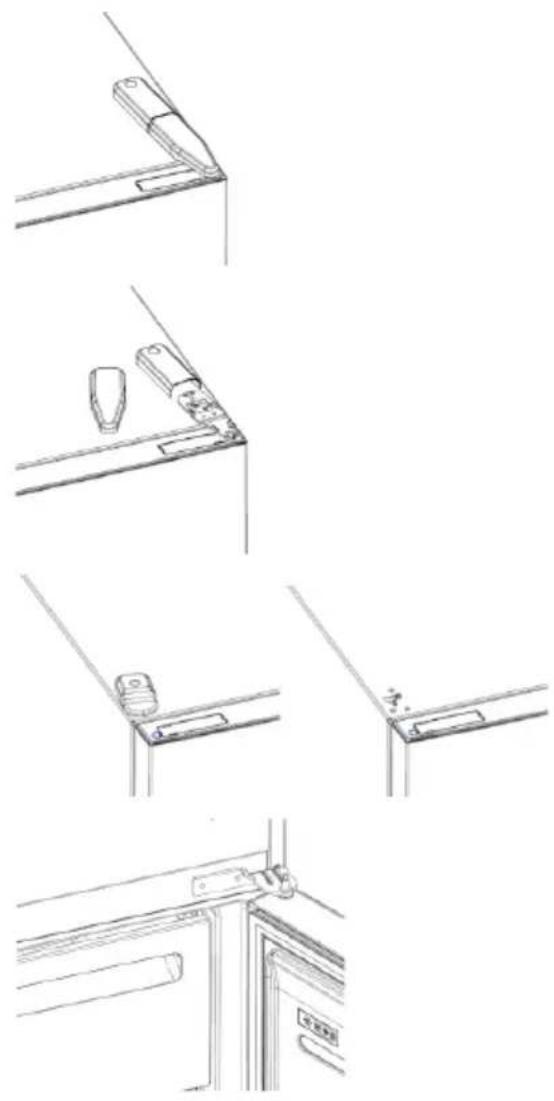

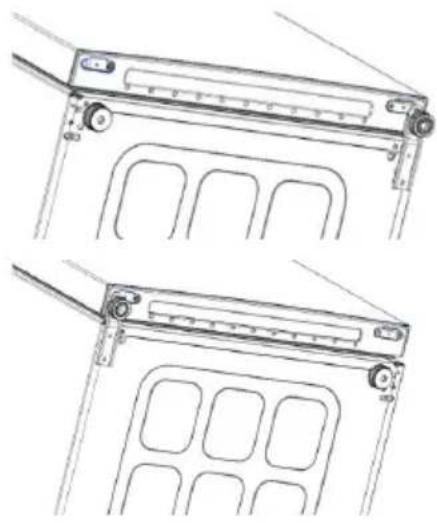

WECHSELN DER TÜRAUFHÄNGUNG

Benötigte Werkzeuge: Elektroschrauber

1. Die Abdeckung des obersten Scharniers entfernen.
2. Schrauben Sie das oberste Scharnier ab.
3. Entfernen Sie die obere Scharnierabdeckung (links).
4. Mittleres Scharnier entfern.

1. Unteres Scharnier entfern.
2. Scharnierfuß montieren.
3. Mittleres Scharnier montieren.
4. Obere Scharnierplatte montieren.
5. Obere Scharnierabdeckung aufsetzen.
