Intitulé	Description
Type de produit	Contrôleur d'accès sans fil
Compatibilité	Compatible avec les systèmes de motorisation LiftMaster
Fréquence de fonctionnement	433 MHz
Alimentation	Pile 3V (CR2032)
Portée	Jusqu'à 100 mètres en champ libre
Utilisation	Ouverture et fermeture à distance des portes de garage
Installation	Installation facile, nécessite un montage sur le mur ou un support
Maintenance	Vérifier régulièrement l'état de la pile et remplacer si nécessaire
Sécurité	Chiffrement des signaux pour éviter les interférences
Dimensions	Compact, léger pour une manipulation aisée
Garantie	Garantie limitée de 1 an

FOIRE AUX QUESTIONS - 975LMC LIFT-MASTER

Comment puis-je reprogrammer la télécommande LiftMaster 975LMC ?

Pour reprogrammer la télécommande, appuyez sur le bouton de programmation du récepteur jusqu'à ce que le voyant s'allume, puis appuyez sur le bouton de la télécommande que vous souhaitez programmer. Le voyant clignotera pour confirmer la programmation.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord que la pile de la télécommande est en bon état. Remplacez-la si nécessaire. Assurez-vous également que le récepteur est allumé et fonctionne correctement.

Comment réinitialiser la télécommande LiftMaster 975LMC ?

Pour réinitialiser la télécommande, maintenez enfoncé le bouton de programmation pendant environ 10 secondes jusqu'à ce que le voyant clignote. Cela effacera toutes les télécommandes programmées.

La télécommande est-elle compatible avec tous les ouvre-portes de garage ?

La télécommande LiftMaster 975LMC est conçue pour être utilisée avec les ouvre-portes de garage LiftMaster et d'autres marques compatibles. Consultez le manuel de votre ouvre-porte pour confirmer la compatibilité.

Que faire si le récepteur ne détecte pas la télécommande ?

Assurez-vous que le récepteur est correctement installé et alimenté. Vérifiez également que la télécommande est à portée du récepteur et qu'il n'y a pas d'obstacles bloquant le signal.

Quelle est la portée de la télécommande LiftMaster 975LMC ?

La portée de la télécommande LiftMaster 975LMC est généralement d'environ 30 mètres en champ libre, mais cela peut varier en fonction des obstacles et des interférences.

Comment remplacer la pile de la télécommande ?

Pour remplacer la pile, ouvrez le compartiment de la pile situé à l'arrière de la télécommande, retirez l'ancienne pile et insérez une nouvelle pile de type 3V CR2032 en respectant la polarité.

La télécommande fonctionne-t-elle par temps froid ?

Oui, la télécommande LiftMaster 975LMC fonctionne par temps froid, mais il est recommandé de la garder à température ambiante lorsque cela est possible pour assurer un fonctionnement optimal.

Puis-je utiliser plusieurs télécommandes avec un seul récepteur ?

Oui, vous pouvez utiliser plusieurs télécommandes avec un seul récepteur. Assurez-vous de programmer chaque télécommande individuellement selon les instructions du manuel.

MODE D'EMPLOI 975LMC LIFT-MASTER

1. Ouvrir la porte du garage et garer le véhicule à l'extérieur du garage.
2. Déterminer l'emplacement de montage sur le plafond, ou approximé, et monter l'assistant de garage avec les vis et les chevilles fournies (Figure 1).
3. Appuyer sur les languettes sous les fils et enlever temporairement les fils blanc et blanc-noir du détecteur de sécurité de l'ouvre-porte de garage.
4. Dénudage des fils avant l'installation :

Installation d'un assistant de garage : fils de l'assistant de garage.

Installation de deux assistants de garage : Couper 15 cm (6 po) de l'extrémité d'un des fils d'assistant de garage pour utilisation avec les fils de connexion. deux extrémités de fil de connexion.

1. Branchement des fils :

Installation d'un assistant de garage : Torsader ensemble les fils de la même couleur de l'assistant de garage et des détecteurs de sécurité 2).

Installation de deux assistants de garage : Séparer les fils blanc et blanc-noir et dénuder 11 mm (7/16 po) d'isolant de l'extrémité des fils d'assistant de garage. Torsader ensemble les fils de la même couleur de l'assistant de garage, des détecteurs de sécurité et des fils de connexion. Attacher avec un écrou à fils (fournis) 3).*

• Consulter l'installation des fils dans le manuel d'utilisation de l'ouvre-porte de garage.

Paramètres et réglages

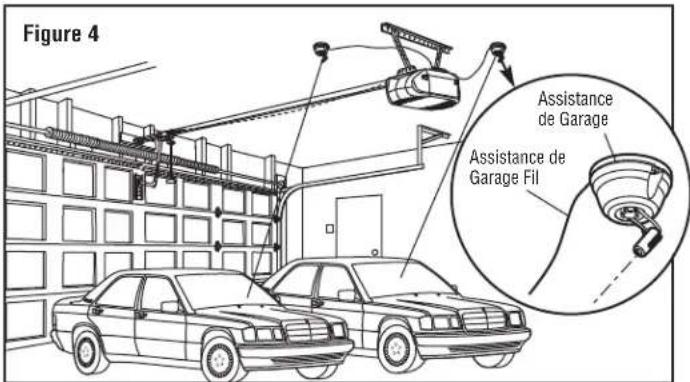

1. Conduire le véhicule dans le garage et le garer à l'endroit normal désiré (Figure 4).
2. Activer le localisateur de l'assistant de garage en bloquant le passage des détecteurs d'inversion de sécurité. Le laser émet un rayon à impulsion rouge vif. En utilisant le pivot, pointer le rayon rouge à l'endroit du tableau de bord ou du capot qui peut être facilement vu du siège du chauffeur.

REMARQUE: Le laser s'est arrêté automatiquement après une minute. Si le réglage n'est pas fini avant l'extinction du laser, il suffit de bloquer le passage des détecteurs d'inversion de sécurité pour réactiver le rayon.

1. Assis dans le siège du chauffeur, vérifier qu'il est possible de voir l'emplacement du rayon rouge. Cet emplacement est le nouveau point de référence pour garer le véhicule (Figure 5). ATTENTION: Le rayon ne doit pas être pointé directement dans les yeux. Répéter la procédure pour l'installation optionnelle du second kit de laser accessoire.

LASER GARAGE assistance de GARAGE

Pour éviter toute lésion des yeux ou les dommages du produit :

• Il NE faut jamais pointer le laser à qui que ce soit.
• Le rayon laser NE doit jamais être pointé aux yeux.
• Il NE faut jamais démonter le laser.
• L'assistant de garage N'EST pas un remplacement pour les bonnes pratiques de garage.
• Utiliser les commandes, les réglages ou procédures autres que celles spécifiées peut causer des risques d'exposition à des radiations dangereuses.
• UNIQUEMENT pour utilisation avec les ouvre-portes de garages fabriqués par LiftMaster.

Inventaire de l'emballage Ecrou pour Fils (2)

Vis 6ABx1-1/4 po (1)

Assistance de Garage (1)

Cheville (1) Les Étiquettes (2) Non Illustré

Figure 1 : Assistance de Garage Le Pivot Figure 2

Blanc Connexion Fils Blanc Assistance de Garage Fil Blanc-Noir Connexion Fils Rouge Blanc Gris Trous de Branchement Rapide Répéter avec blanc-noir fils.

Figure 3 Écrou à Fil (fourni) Blanc Assistance de Garage Fil Blanc Connexion Fil à Borne Blanc Détecteurs de Sécurité Fil

Blanc Connexion Fils Blanc-Noir Connexion Fils Répéter avec blanc-noir fils.

REMARQUE: Il peut être nécessaire de faire un réglage périodique du rayon et ce, uniquement avec le véhicule utilisé pendant le réglage initial. Faire un nouveau réglage en suivant les étapes 1 à 3 de PARAMÉTRES et RÉGLAGES pour ce véhicule.

Fonctionnement

1. Ouvrir la porte du garage en activant l'ouvre-porte de garage automatique et conduire le véhicule dans l'espace du garage.

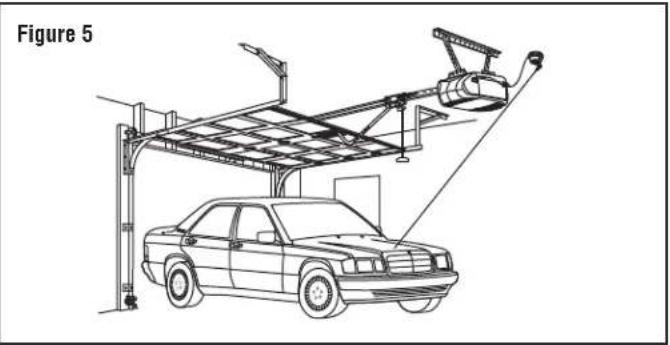

2. Il est possible de voir le déplacement du rayon rouge sur le capot du véhicule alors que le véhicule avance dans le garage (Figure 5).

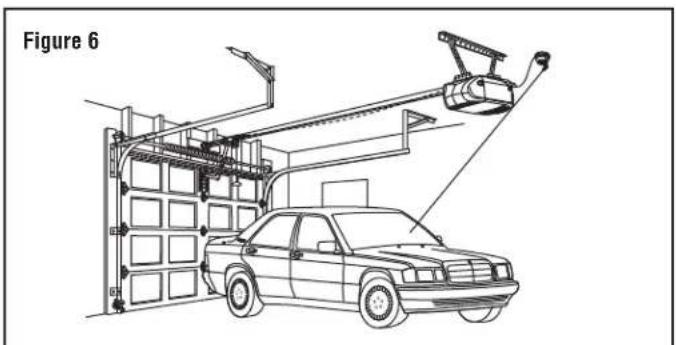

3. Arrêter le véhicule quand le rayon est en position à l'endroit confirmé à l'étape 3 de Paramètres et réglages (Figure 6).

REMARQUE: Le laser est activé automatiquement chaque fois que le véhicule est conduit dans le garage. Le rayon est désactivé automatiquement après environ une minute. Il est possible qu'une réflexion secondaire du rayon rouge, venant du pare-brise, apparaisse sur les murs ou des objets dans le garage. En conduisant le véhicule, toujours vérifier qu'il n'y a aucun objet sur le sol du garage ou dans le passage du véhicule. L'assistant de garage n'est pas un remplacement pour les bonnes pratiques de garage.

Depannage

Si le laser n'émet pas de rayon:

• Vérifier que rien ne bloque l'objet du détecteur de sécurité.
• Vérifier que rien ne bloque l'objet de l'assistant de garage.
• Vérifier que les fils ne sont pas inversés.
• Vérifier que tous les branchements sont bien faits, conformément aux instructions.
• Vérifier que l'assistant du garage est pointé au sol du garage.
• Bloquer le passage des détecteurs d'inversion de sécurité et observer le point rouge sur le sol du garage.

Consulter le manuel d'utilisation du Liftmaster pour obtenir des renseignements complémentaires sur l'ouvre-porte de garage et les détecteurs de sécurité.

LIST Des PIECES de rechange

Écrous pour fils 23B293

Assistance de garage. 975LM et 975LMC

Attention

Pour éviter toute lésion des yeux ou les dommages du produit

• Il NE faut jamais pointer le laser à qui que ce soit.
• Le rayon laser NE doit jamais être pointé aux yeux. Il NE faut jamais démonter le laser.
• L'assistant de garage N'EST pas un remplacement pour les bonnes pratiques de garage.
• Utiliser les commandes, les réglages ou procédures autres que celles spécifiées peut causer des risques d'exposition à des radiations dangereuses.
• UNIQUEMENT pour utilisation avec les ouvre-portes de garage fabriqués par LiftMaster.
