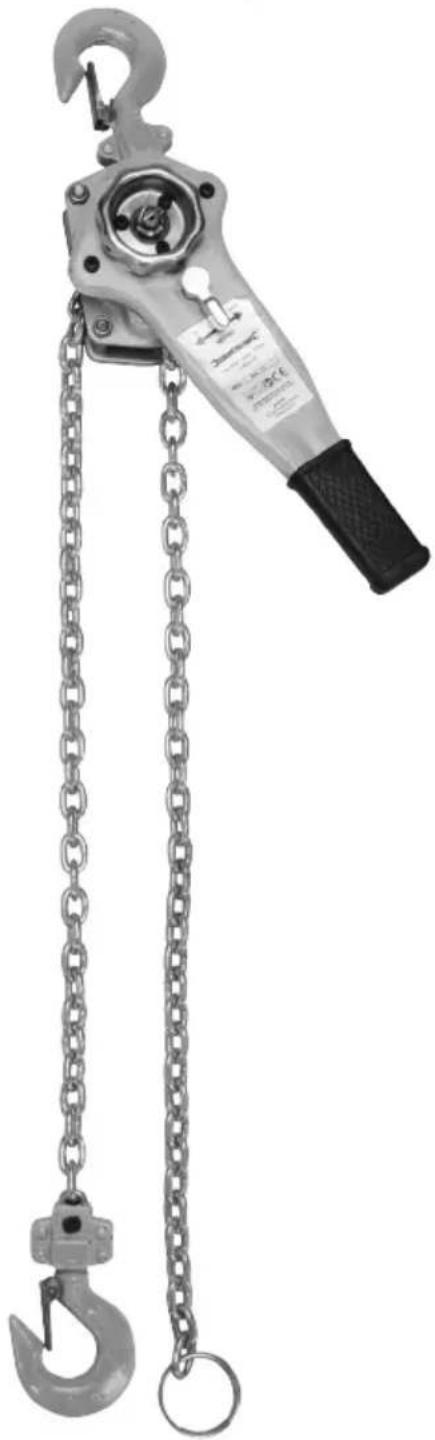

| Type de produit | Palan à levier à chaîne |
| Marque | Silverline |
| Modèle | 245051 |
| Limite de charge de travail (LCT) | 3000 kg |
| Charge d'essai (LCT + 50 %) | 4500 kg |
| Spécifications chaîne de levage | 10 x 30 mm |
| Effort opérationnel pour lever la charge nominale | 32 kg |
| Ouverture du crochet | 43 mm |
| Longueur du levier | 420 mm |
| Distance minimale entre les crochets | 480 mm |
| Dimensions (L x l x h) | 520 x 200 x 200 mm |
| Poids net | 20 kg |
| Température opérationnelle | -10 à +50 °C |
| Matériau de la chaîne | Acier allié |
| Sécurité | Crochet avec linguet de sécurité, frein mécanique, butoir d'extrémité de chaîne |
| Utilisation prévue | Levage vertical manuel de charges, usage domestique |
| Entretien | Nettoyage régulier, lubrification des parties mobiles, inspection annuelle par technicien qualifié |
| Garantie | À vie (enregistrement dans les 30 jours sur silverlinetools.com) |
| Normes conformes | EN13157:2004+A1:2009, Directive machines 2006/42/CE |
| Accessoires inclus | Levier, chaîne de levage, crochets de montage et de levage |
| Réparabilité | Réparation par centre agréé Silverline uniquement |
FOIRE AUX QUESTIONS - 245051 SILVERLINE
Questions des utilisateurs sur 245051 SILVERLINE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Équipement de levage au format PDF gratuitement ! Retrouvez votre notice 245051 - SILVERLINE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 245051 de la marque SILVERLINE.

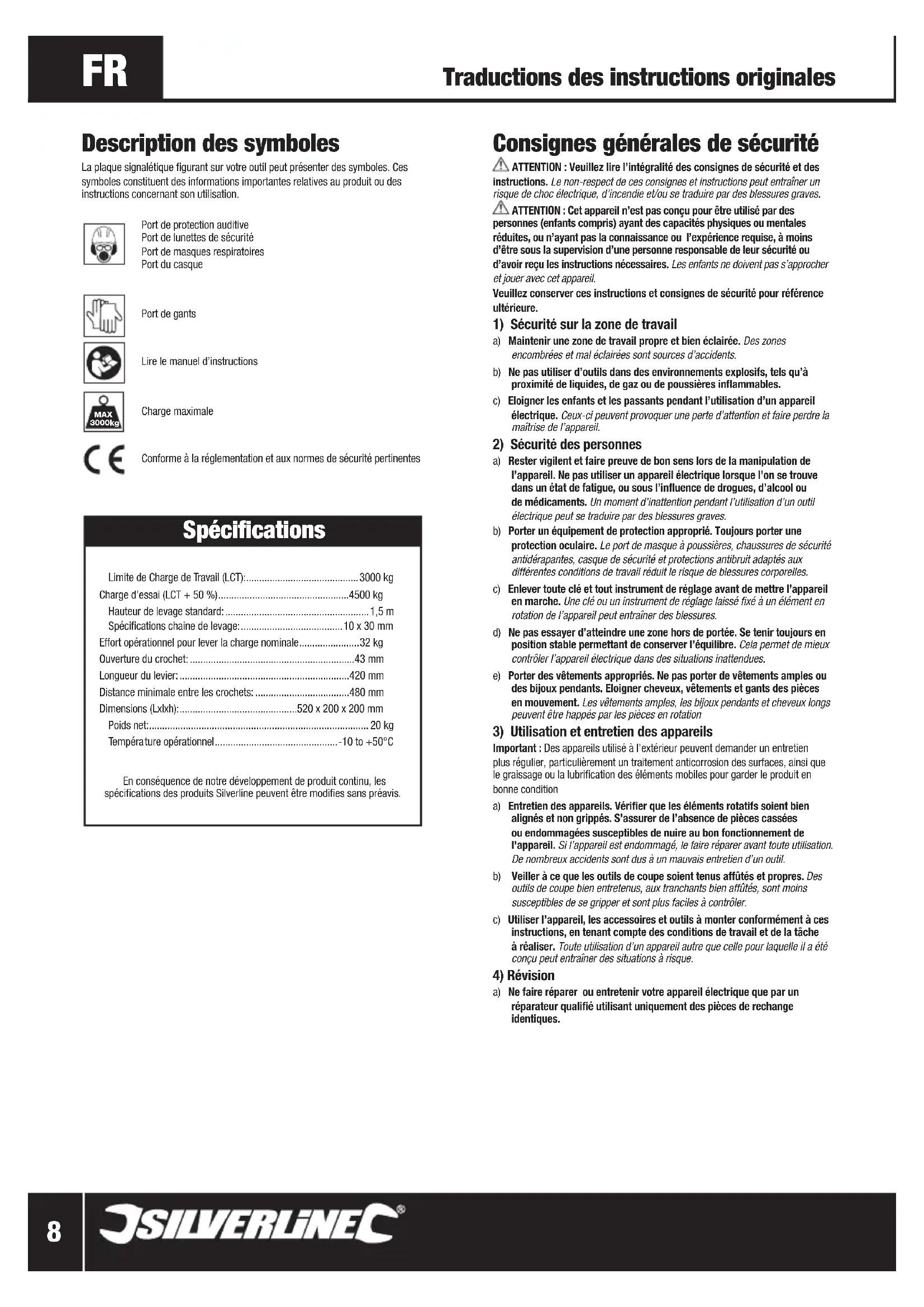

MODE D'EMPLOI 245051 SILVERLINE
GB Lever Hoist FR Palan à levier à chaîne DE Hebelzug ES Polipasto de palanca de cadena Paranco a leva NL Rateltakel
Description des symboles
La plaque signalétique figurant sur votre outil peut présenter des symboles. Ces symboles constituent des informations importantes relatives au produit ou des instructions concernant son utilisation.
Port de protection auditive
Port de lunettes de sécurité
Port de masques respiratoires
Port du casque
Port de gants
Lire le manuel d'instructions
Charge maximale
Conforme à la réglementation et aux normes de sécurité pertinentes
Spécifications
Limite de Charge de Travail (LCT): 3000 kg
Charge d'essai (LCT + 50 %)....4500 kg
Spécifications chaîne de levage :....10 x 30 mm
Effort opérationnel pour lever la charge nominale....32 kg
Ouverture du crochet: 43 mm
Longueur du levier: 420 mm
Distance minimale entre les crochets: 480 mm
Dimensions (L x l x h) : 520 x 200 x 200 mm
Poids net: 20 kg
Température opérationnelle...-10 to +50°C
En conséquence de notre développement de produit continu, les spécifications des produits Silverline peuvent être modifiées sans préavis.
Consignes générales de sécurité
ATTENTION : Veuillez lire l'intégralité des consignes de sécurité et des instructions. Le non-respect de ces consignes et instructions peut entraîner un risque de choc électrique, d'incendie et/ou se traduire par des blessures graves.
ATTENTION : Cet appareil n'est pas conçu pour être utilisé par des personnes (enfants compris) ayant des capacités physiques ou mentales réduites, ou n'ayant pas la connaissance ou l'expérience requise, à moins d'être sous la supervision d'une personne responsable de leur sécurité ou d'avoir reçu les instructions nécessaires. Les enfants ne doivent pas s'approcher et jouer avec cet appareil.
Veuillez conserver ces instructions et consignes de sécurité pour référence ultérieure.
Sécurité sur la zone de travail
a) Maintenir une zone de travail propre et bien éclairée. Des zones encombrées et mal éclairées sont sources d'accidents.
b) Ne pas utiliser d'outils dans des environnements explosifs, tels qu'à proximité de liquides, de gaz ou de poussières inflammables.
c) Éloigner les enfants et les passants pendant l'utilisation d'un appareil électrique. Ceux-ci peuvent provoquer une perte d'attention et faire perdre la maîtrise de l'appareil.
2) Sécurité des personnes
a) Rester vigilant et faire preuve de bon sens lors de la manipulation de l'appareil. Ne pas utiliser un appareil électrique lorsque l'on se trouve dans un état de fatigue, ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention pendant l'utilisation d'un outil électrique peut se traduire par des blessures graves.
b) Porter un équipement de protection approprié. Toujours porter une protection oculaire. Le port de masque à poussières, chaussures de sécurité antidérapantes, casque de sécurité et protections antibruit adaptés aux différentes conditions de travail réduit le risque de blessures corporelles.
c) Enlever toute clé et tout instrument de réglage avant de mettre l'appareil en marche. Une clé ou un instrument de réglage laissé fixé à un élément en rotation de l'appareil peut entraîner des blessures.
d) Ne pas essayer d'atteindre une zone hors de portée. Se tenir toujours en position stable permettant de conserver l'équilibre. Cela permet de mieux contrôler l'appareil électrique dans des situations inattendues.
e) Porter des vêtements appropriés. Ne pas porter de vêtements amples ou des bijoux pendants. Éloigner cheveux, vêtements et gants des pièces en mouvement. Les vêtements amples, les bijoux pendants et cheveux longs peuvent être happés par les pièces en rotation.
3) Utilisation et entretien des appareils
Important : Des appareils utilisés à l'extérieur peuvent demander un entretien plus régulier, particulièrement un traitement anticorrosion des surfaces, ainsi que le graissage ou la lubrification des éléments mobiles pour garder le produit en bonne condition.
a) Entretien des appareils. Vérifier que les éléments rotatifs soient bien alignés et non grippés. S'assurer de l'absence de pièces cassées ou endommagées susceptibles de nuire au bon fonctionnement de l'appareil. Si l'appareil est endommagé, le faire réparer avant toute utilisation. De nombreux accidents sont dus à un mauvais entretien d'un outil.
b) Veiller à ce que les outils de coupe soient tenus affûtés et propres. Des outils de coupe bien entretenus, aux tranchants bien affûtés, sont moins susceptibles de se gripper et sont plus faciles à contrôler.
c) Utiliser l'appareil, les accessoires et outils à monter conformément à ces instructions, en tenant compte des conditions de travail et de la tâche à réaliser. Toute utilisation d'un appareil autre que celle pour laquelle il a été conçu peut entraîner des situations à risque.
4) Révision
a) Ne faire réparer ou entretenir votre appareil électrique que par un réparateur qualifié utilisant uniquement des pièces de rechange identiques.
Inspection de l'équipement
- Avant utilisation, toujours vérifier l'état de l'équipement, notamment des câbles, des mécanismes de blocage et des raccords hydrauliques. Les câbles ne doivent présenter ni corps, ni signes d'effilochage ou de coupure. Les mécanismes de blocage doivent fonctionner sans accroc, et doivent être exempts de poussières et d'accumulation de graisse. Les raccords hydrauliques doivent être en bon état et parfaitement étanches.
- Tous les supports supplémentaires doivent pouvoir supporter le poids maximum de l'objet à soulever, avec une marge supplémentaire par mesure de précaution.
- Tous les systèmes de sécurité (y compris automatiques) doivent être testés avant utilisation.
- Vérifier que les crochets soient fonctionnels. Un crochet présentant une distorsion ou bien une ouverture trop importante doit être remplacé.
- Vérifier que le linguet de sécurité des crochets n'est pas endommagé ni tordu et ferme parfaitement l'ouverture du crochet.
- Toute partie de l'équipement de levage s'avérant endommagée ou usée doit être réparée, les pièces endommagées devant être remplacées par des pièces d'origine dans un centre d'entretien agréé, avant toute utilisation.
- L'équipement de levage doit être inspecté par un technicien qualifié au moins une fois par an, et les résultats de l'inspection doivent être consignés dans un carnet pour référence ultérieure.
- Le frein de l'équipement de levage ne doit jamais venir en contact avec des produits lubrifiants (graisse, huile...).
- Ne pas modifier l'équipement de levage. Toute modification apportée à l'équipement représente un risque de blessures pour l'utilisateur ainsi que pour les personnes environnantes, et invalidera la garantie.
Mise en place de l'équipement de levage
- Installer l'équipement de levage dans une zone de travail bien éclairée.
- Tenir la zone de travail propre et rangée, sans encombrement de matériaux et d'objets superflus.
- Ne jamais utiliser d'équipement de levage dans un environnement humide, explosif ou corrosif.
Fixation d'une charge
- Une charge ne doit être fixée / soutenue que par les points de levage adéquats.
- Ne pas utiliser de treuil ou de cric en sus d'un autre équipement de levage.
- La charge doit toujours pouvoir être soulevée sans entrave. Si la charge se coince ou est entravée pendant le levage, il se produit une surcharge pour l'équipement de levage.
- Fixer la charge de manière à ce qu'elle soit stable, et à ce qu'elle reste stable pendant l'opération de levage.
- Ne jamais enrouler la chaîne autour d'une charge et ne jamais utiliser la chaîne de charge en guise d'élingue.
Zone dangereuse
- La zone située juste en dessous de l'objet soulevé, ainsi que le périmètre directement environnant, doivent être considérés comme zones dangereuses. Ne pas pénétrer à l'intérieur de cette zone tant que l'objet ne repose pas sur une surface de support.
- L'équipement de levage doit être manœuvré à partir d'un emplacement dans lequel l'opérateur n'est pas menacé par la chute de la charge (c'est-à-dire à l'extérieur de la zone dangereuse).
- L'opérateur et toute personne proche de la zone dangereuse doivent porter un dispositif de protection de la tête (par exemple un casque dur) et des chaussures de protection.
- L'équipement de levage ne doit en aucun cas servir à soulever des personnes.
Pendant une opération de levage
- L'opérateur doit être en mesure de garder un contact visuel constant avec la charge. Si, pour des raisons pratiques, ceci n'est pas possible, la zone dangereuse doit être bouclée et toute autre personne ayant une vue directe et complète sur la zone de manœuvre doit contribuer à transmettre les instructions à l'opérateur.
- L'équipement de levage doit être uniquement utilisé par des personnes ayant une parfaite connaissance des consignes d'utilisation.
- Ne pas passer rapidement d'une manœuvre de levage à une manœuvre d'abaissement. Laisser la charge s'arrêter complètement avant de changer le sens du mouvement.
- Si l'équipement n'est pas en mesure de soulever une charge, arrêter immédiatement car la capacité maximum de levage a été dépassée.
- Lors de l'abaissement d'une charge, tenir compte du fait qu'elle continuera à descendre pendant quelques centimètres après l'arrêt du mécanisme.
- L'équipement de levage ne doit jamais être utilisé pour une application autre qu'un levage à la verticale.
- Ne pas soulever d'objet à une hauteur supérieure à la hauteur strictement nécessaire
- Ne jamais maintenir la charge suspendue en hauteur sans surveillance.
- En cas de doute quant au mode d'utilisation le plus sûr de cet équipement, s'abstenir de l'utiliser.
Familiarisation avec le produit
1 Crochet de montage 2 Tambour 3 Cadran de frein de la chaîne 4 Contrôle de la direction 5 Jevier 6 Crochet de levage 7 Barre de sécurité 8 Chaîne de levage 9 Lutin d'extrémité de la chaîne
Utilisation prévue
Palan à chaîne à levier portable et manuel pour lever des charges verticalement. Ce dispositif est conçu pour un usage provisoire et ne devrait pas être utilisé pour une suspension permanente des charges. Pour un usage domestique uniquement.
Déballage
- Déballez le produit avec soin. Veillez à retirer tout le matériel d'emballage et familiarisez-vous avec toutes les caractéristiques du produit.
- Si des pièces sont endommagées ou manquantes, faites-les réparer ou remplacer avant d'utiliser l'appareil.
Installer le palan à lever
ATTENTION ! : S'assurer que le palan à levier soit suspendu à une structure capable de supporter une charge d'au moins 1½ x la Limite de charge de travail.
- Installer le palan à levier afin que le levier repose dans une position où il peut être atteint et utilisé en toute sécurité
- L'utilisateur doit être capable d'utiliser le levier en toute sécurité, depuis une position sur le côté de la charge suspendue
Attacher la charge
ATTENTION ! : Ne pas utiliser cette chaine comme élingue. Ceci peut endommager la chaine.
- Attacher la charge au Crochet de levage (6) en utilisant des élingues, des chaînes ou autre dispositive adapté au type, à la forme et au poids de la charge (Fig.1)
- Centrer la charge correctement sur le crochet de levage (Fig. 2)
ATTENTION!
- Ne JAMAIS charger le Crochet de levage à l'avant de la barre de sécurité (Fig. III-A)
- Ne JAMAIS charger la pointe du Crochet de levage (Fig. III-B)
- Ne JAMAIS charger le Crochet de levage loin de la ligne centrale (Fig. III-C)
- Ne JAMAIS charger le Crochet de levage sur le côté (Fig. III-D)
ATTENTION! : TOUJOURS s'assurer que le Crochet de montage (1) soit entièrement engagé et que sa Barre de sécurité (7) soit complètement fermée
Utilisation
Note : Ce dispositif de levage doit être utilisé uniquement par des utilisateurs compétents. Tous les utilisateurs doivent être formés avant d'utiliser ce dispositif. Une évaluation des risques doit avoir lieu avant toute opération de levage.
ATTENTION ! : TOUJOURS utiliser un Equipement de protection individuelle approprié au lieu de travail et au type de charge, incluant sans s'y limiter protection oculaire, gants, casque, chaussures de sûreté et protection auditive.
Chaîne libre (mode point mort)
ATTENTION ! : Ne JAMAIS changer le Contrôle de direction à "Point mort" lorsqu'une charge est suspendue au palan à chaine à levier. Ceci peut causer des dégâts matériels et/ou des blessures graves, voir fatales.
Note : En chaîne libre, la chaîne peut être tirée librement à travers le Tambour (2) dans les deux directions, soit en tirant sur la chaîne ou soit en tournant le Cadran de frein de la chaîne (3). Ce mode peut être utilisé pour régler la chaîne avant d'attacher la charge.
- Tourner le Contrôle de la direction (4) en position "Point mort"
- Tourner le Cadran de frein (3) dans le sens contraire des aiguilles d'une montre, pour désengager le frein
Lifting
ATTENTION ! : TOUJOURS évacuer les personnes présentes de la zone immédiate de levage. Communiquer clairement quand le levage commence et finit. Ne JAMAIS permettre à quoiqu'onques de se tenir sous une charge suspendue. ATTENTION ! : Lever et abaisser de manière douce et contrôlée. NE PAS causer un effet de choc en laissant la charge suspendue tomber, même sur une courte distance. S'assurer que la chaîne bouge librement et n'est pas tordue. ATTENTION ! : Le frein peut s'échauffer lors d'une utilisation prolongée du palan à levier. Arrêter d'utiliser l'outil de façon intermittente pour s'assurer que le frein ne surchauffe pas.
- S'assurer que le palan à levier n'est pas réglé sur mode "chaine libre" (voir "Chaine libre").
- Placer le Contrôle de direction (4) en position "HAUT".
- Avec la charge attachée de manière sécurisée comme décrite dans "Attacher la charge", utiliser le Levier (5) jusqu'à ce que la Chaîne de levage (8) soit tendue. S'assurer qu'elle est verticale (c'est-à-dire qu'elle ne tire pas sur un angle).
- Commencer à lever la charge en utilisant à nouveau le levier. Vérifier qu'elle est à niveau avec aucun risque que la charge se penche et/ou glisse de ses attaches.
- Si nécessaire, placer le Contrôle de direction en position "BAS", abaisser la charge en utilisant le levier, et régler les attaches pour obtenir un levage sécurisé à niveau.
- Continuer à lever la charge jusqu'à la hauteur requise de manière douce et contrôlée. NE PAS lever la charge si haute que le Crochet de levage (5) entre en contact avec le Tambour (2)
- Pour abaisser la charge, placer le Contrôle de direction en position "BAS" et opérer le levier. A nouveau, abaisser doucement et lentement et NE PAS abaisser si bas que la Chaîne de levage soit complètement étendue. S'arrêter avant que le Butoir d'extrémité de la chaîne (9) n'atteigne le Tambour.
Accessoires
- Des équipements et accessoires de levage additionnels, comprennant des élingues, sont disponibles chez votre stockiste Silverline
Entretien
Note: Tout équipement de levage doit être régulièrement inspecté et entretenu par une personne compétente, en accord avec les lois et règlements du pays (par exemple La Règlementation régissant les équipements de levage). L'entretien doit être noté dans un carnet d'entretien consacré (voir la fin de ce manuel d'utilisation).
ATTENTION ! : Effectuer une inspection visuelle des éléments, à chaque fois que le palan de chaîne est utilisé, et écouter pour tout bruit inhabituel lors de l'utilisation. Effectuer une inspection approfondie chaque fois que le dispositif n'a pas été utilisé depuis longtemps. Si vous repérez d'éventuels dommages, retirer l'appareil du service immédiatement et le ramener à votre centre de réparation agréé par Silverline. Si l'appareil ne peut être réparé, le rendre inutilisable et le jeter.
ATTENTION ! : Inspecter et tester le mécanisme de freinage avant chaque utilisation.
ATTENTION ! : Cet outil ne contient aucune pièce susceptible d'être réparée par l'utilisateur. Ne jamais désassembler le palan à chaîne. Toujours amener le dispositif à un centre de réparation agréé par Silverline pour l'entretien et les réparations.
Nettoyage
- Gardez l'appareil propre. La poussière et la saleté provoquent l'usure rapide des éléments internes de l'appareil, ce qui réduit sa durabilité. Utilisez une brosse souple ou un chiffon sec pour le nettoyage. Si possible, nettoyez les orifices de ventilation à l'air comprimé propre et sec.
Lubrification
- Lubrifiez régulièrement les parties mobiles avec un vaporisateur de lubrifiant adéquat.
- Garder la chaîne de levage et les tiges des deux crochets propres et lubrifiés
⚠️ ATTENTION ! : Ne JAMAIS laisser de l'huile ou de la graisse entrer en contact avec le mécanisme de freinage
Rangement
- Ranger cet outil dans un endroit sûr, sec et hors portée des enfants.
Recyclage
Lorsque l'appareil n'est plus en état de fonctionner et qu'il n'est pas réparable, recyclez l'appareil conformément aux régulations nationales.
- L'outil peut contenir des traces d'huile, de lubrifiants et d'autres polluants. Donc, l'outil ne doit pas être jeté avec les ordures ménagères.
- Contactez les autorités locales compétentes en matière de gestion des déchets pour vous informer de la procédure à suivre pour recycler les outils électriques.
Ce produit silverline bénéficie d'une garantie à vie
Enregistrez ce produit sur www.silverlinetools.com dans les 30 jours suivant l'achat afin de bénéficier de la garantie à vie. La garantie prend effet à partir de la date d'achat figurant sur votre reçu.
Enregistrement de votre achat
Visitez silverlinetools.com, sélectionnez le bouton d'enregistrement et saisissez :
• Vos informations personnelles - Les informations concernant le produit et l'achat. Vous recevrez le certificat de garantie en format PDF. Veuillez l'imprimer et le conserver avec votre achat.
Conditions de garantie des outils silverline
La période de garantie prend effet à compter de la date de l'achat en magasin, comme indiqué sur votre facture d'achat.
Si ce produit est défectueux pendant les 30 jours qui suivent l'achat, retournez-le au magasin où vous l'avez acheté, avec votre facture, en expliquant en détail le problème. Le produit sera remplacé ou vous serez remboursé(e).
Si ce produit est défectueux après cette période de 30 jours, retournez-le à :
BA21 1WU, royaume uni
Toute demande de service sous garantie doit être soumise pendant la période de garantie.
Avant toute intervention sous garantie, vous devez présenter la facture d'achat originale sur laquelle doivent figurer la date d'achat, votre nom, votre adresse et le lieu d'achat.
Vous devez expliquer en détail la défaillance nécessitant réparation.
Les demandes de service sous garantie faites pendant la période de garantie seront vérifiées par Silverline Tools pour établir si la défaillance du produit est liée à un vice de matériau ou de fabrication.
Les frais de port ne seront pas remboursés. Les articles retournés doivent être convenablement propres et sûrs pour être réparés et devraient être emballés soigneusement pour éviter tout dommage ou toute blessure pendant le transport. Nous pouvons refuser les livraisons qui ne sont pas convenables ou sûres.
Toute intervention sera effectuée par Silverline Tools ou ses agents de réparation agréés.
La réparation ou le remplacement du produit ne dépassera pas la période de garantie.
Les anomalies que nous reconnaissons être couvertes par la garantie seront rectifiées par la réparation de l'outil, sans frais (hormis les frais de port) ou par son remplacement par un outil en parfait état de fonctionnement.
Les pièces ou les outils remplacés deviendront la propriété de Silverline Tools.
La réparation ou le remplacement de votre produit sous garantie vous apporte des avantages; ces avantages s'ajoutent à vos droits statutaires en tant que consommateur sans les affecter aucunement.
La présente garantie couvre:
La réparation du produit, s'il peut être vérifié, à la satisfaction de Silverline Tools, que les défaillances du produit ont été provoquées par un vice de matériau ou de fabrication au cours de la période de garantie.
Si une pièce n'est plus disponible ou n'est plus fabriquée, Silverline Tools la remplacera par une pièce de rechange opérationnelle.
Utilisation de ce produit dans l'UE.
La présente garantie ne couvre pas:
Silverline Tools ne garantit pas les réparations nécessaires du produit engendrées par :
L'usure normale provoquée par l'utilisation conforme aux instructions d'utilisation, par exemple les lames, les charbons, les courroies, les ampoules, les batteries, etc. Le remplacement de tout accessoire fourni tel que les forêts, les lames, les feuilles abrasives, les outils de coupe et les autres articles associés.
Les dommages et les défaillances accidentels causés par une utilisation ou un entretien négligent, une mauvaise utilisation, un manque d'entretien ou une utilisation ou une manipulation imprudente du produit.
L'utilisation du produit à des fins autres que son utilisation domestique normale. Le moindre changement ou la moindre modification du produit.
L'utilisation de pièces et d'accessoires qui ne sont pas des composants véritables de Silverline Tools.
Une installation défectueuse (sauf si l'installation a été réalisée par Silverline Tools). Les réparations ou les modifications réalisées par des tiers autres que Silverline Tools ou ses agents de réparation agréés.
Les demandes de service autres que le droit de rectifier les défaillances de l'outil indiquées dans ces conditions de garantie ne sont pas couvertes par cette garantie.
Garantie batterie
Les batteries de Silverline sont garanties pour 30 jours. En cas de défaut sur une batterie enregistrée lors de la période de garantie batterie, Silverline la remplacera gratuitement. Cette garantie ne s'applique pas à l'utilisation commerciale et ne s'étend pas non plus à l'usure normale ou aux dommages causés par des accidents, des mauvais traitements ou une utilisation impropre.
Déclaration de conformité CE
Le soussigné : M. Darrell Morris
Autorisé par : Silverline Tools
Déclare que le produit :
Code d'identification : 245051
Description : Palan à levier à chaîne
Est conforme aux directives suivantes :
• Directive sur les machines 2006/42/CE
• EN13157:2004+A1:2009
Organisme notifié : TÜV Rheinland
La documentation technique est conservée par : Silverline Tools
Date : 03/11/14
Signature :
M. Darrell Morris
Directeur général
Nom et adresse du fabricant ou de son représentant agréé :
Powerbox International Limited, numéro d'entreprise 06897059. Adresse légale :
Central House, Church Street, Yeovil, Somerset BA20 1HH, Royaume-Uni.
*Enregistrez votre produit en ligne dans les 30 jours. Sous réserve des termes et conditions appliquées.
