WWSS1332W - Bureau Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station de travail à montage mural assis-debout pour écran unique
Marque	Tripp Lite
Modèle	WWSS1332W
Matériau	Acier
Capacité de charge maximale	15 kg (33 lb)
Compatibilité VESA	75x75 mm et 100x100 mm
Plage d'inclinaison	Réglable
Rotation	Pivotable
Bras articulé	Oui, avec réglage de tension
Étagère clavier incluse	Oui, réglable en angle
Installation murale	Oui, sur montants ou béton
Outils inclus	Clés hexagonales de 4 mm et 6 mm
Garantie	5 ans
Entretien et nettoyage	Nettoyer avec un chiffon doux sec
Sécurité	Vérifier la fixation tous les 3 mois
Pièces détachées	Contacter Tripp Lite pour pièces de rechange
Réparabilité	Produit réparable par un professionnel
Informations générales	Conçu pour un usage en intérieur
Dimensions du colis	Non spécifié, environ 60 x 30 x 15 cm
Poids du colis	Environ 5 kg

FOIRE AUX QUESTIONS - WWSS1332W Tripp Lite

Quel est le poids maximum supporté par le support d'écran ?

Le support est conçu pour supporter un écran d'un poids maximum de 15 kg (33 lb). Il est important de ne pas dépasser cette limite pour garantir la sécurité.

Quelles sont les normes VESA compatibles ?

Le support est compatible avec les normes VESA 75x75 mm et 100x100 mm. Utilisez les vis et entretoises fournies pour fixer la plaque à l'écran.

Comment régler la tension du bras pour éviter que l'écran ne bouge ?

Utilisez la clé hexagonale de 6 mm pour tourner la vis de réglage. Si l'écran s'abaisse, tournez vers le symbole '+' ; s'il monte, tournez vers '-'. Effectuez le réglage avec le bras à l'horizontale.

Puis-je installer ce support sur un mur en brique ou en béton ?

Oui, mais utilisez des ancrages à béton adaptés (non fournis). Percez un trou dans la partie pleine du bloc (au moins 35 mm d'épaisseur) et évitez les joints de mortier.

Comment fixer l'étagère du clavier ?

L'étagère se fixe au mât de support à l'aide des vis fournies. Elle est réglable en angle. Assurez-vous de bien serrer les vis sans forcer.

Que faire si des pièces sont manquantes ?

Contactez le support Tripp Lite via www.tripplite.com/support pour obtenir des pièces de rechange. Conservez la preuve d'achat.

Comment entretenir le support ?

Nettoyez régulièrement avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Vérifiez tous les trois mois que toutes les vis sont bien serrées.

Ce support est-il adapté pour un usage debout ?

Oui, le bras articulé permet de positionner l'écran à différentes hauteurs pour une utilisation assi ou debout. Réglez la tension en fonction du poids de l'écran.

Quelle est la période de garantie ?

Tripp Lite offre une garantie limitée de 5 ans à compter de la date d'achat, couvrant les défauts de matériaux et de fabrication. Les dommages dus à une mauvaise utilisation sont exclus.

Puis utiliser un écran incurvé avec ce support ?

Oui, tant que l'écran respecte la compatibilité VESA et le poids maximum. Fixez solidement la plaque VESA et ajustez la tension du bras si nécessaire.

MODE D'EMPLOI WWSS1332W Tripp Lite

Manuel de l'utilisateur

TRIPP·LITE

WorkWise™

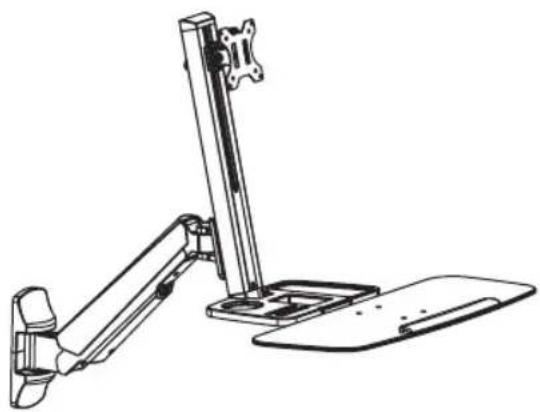

Station de travail à montage mural assis-debout à un seul écran

Modèle : WWSS1332W

Droits d'auteur © 2017 Tripp Lite. Tous droits réservés.

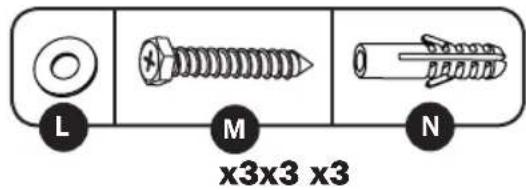

Liste de vérification des composants

IMPORTANT : Veuillez vous assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visitez www.tripplite.com/support pour obtenir de l'aide.

Clé hexagonale de 4 mm

Clé hexagonale de 6 mm

Assemblage

Monter le bras du support au mur.

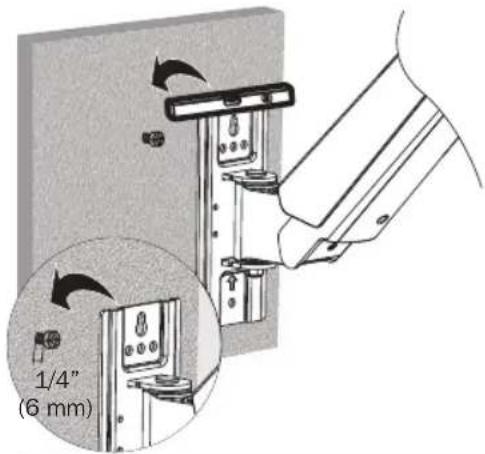

Visser le support mural au mur.

• S'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• Lorsque les montages muraux sont installés sur un élément de maçonnerie en béton (également appelé bloc de béton ou « bloc de béton de mâchefer »), vérifier que l'épaisseur réelle du béton est d'au moins 35 mm (1-3/8 po) afin que le béton puisse supporter les ancrages à béton. NE PAS PERCER DANS LES JOINTS DE MORTIER! S'assurer de monter le montage mural avec les ancrages à béton et les boulons d'ancrage inclus dans les sections solides des blocs. Les sections solides se trouvent habituellement à 25 mm (1 po) vers le milieu du bloc à partir de chaque extrémité. Il est suggéré d'utiliser une perceuse électrique pour percer un trou plutôt qu'un marteau perforateur afin d'éviter d'endommager l'arrière du trou en présence d'un espace vide.
• Les installateurs sont responsables de fournir la quincaillerie pour tout autre type de situations de montage.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

Assemblage

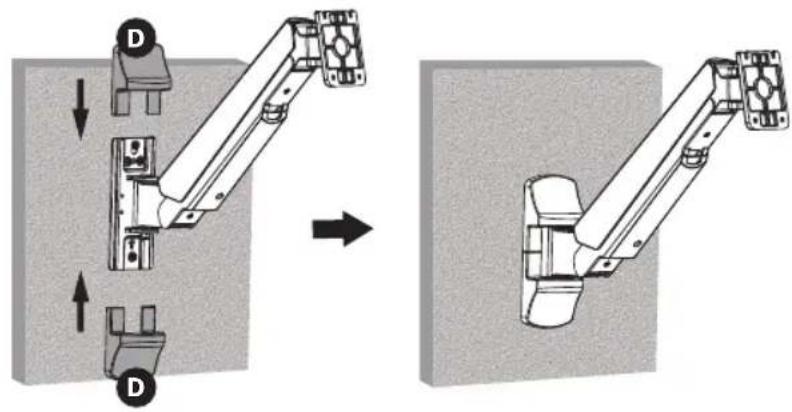

Installer les couvercles décoratifs.

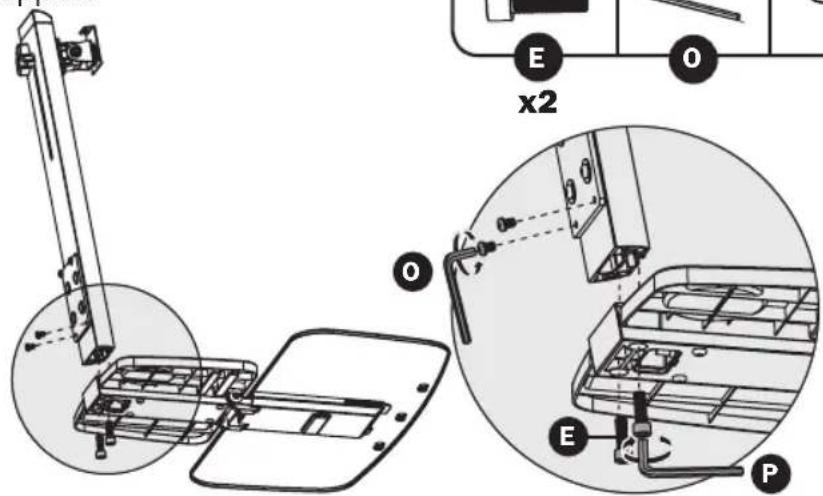

Fixer l'étagère du clavier au mât de support.

Fixer l'étagère du clavier et l'ensemble du mât de support au bras de support.

Fixer la plaque VESA à l'arrière de l'écran.

Remarque : Attacher fermement la plaque VESA à l'écran en utilisant les vis, les rondelles et les entretoises (au besoin).

Ne pas trop serrer les vis.

Assemblage

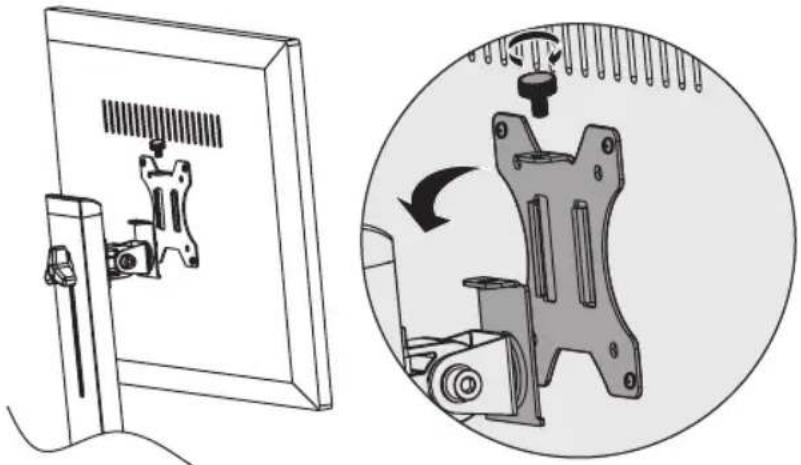

Glisser la plaque VESA et l'écran sur le mât de support.

Faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever l'écran avec la plaque VESA déjà en place. Glisser la plaque VESA sur le support de mât de support. Rattacher le bouton supérieur pour sécuriser le montage VESA (retiré à l'étape 3).

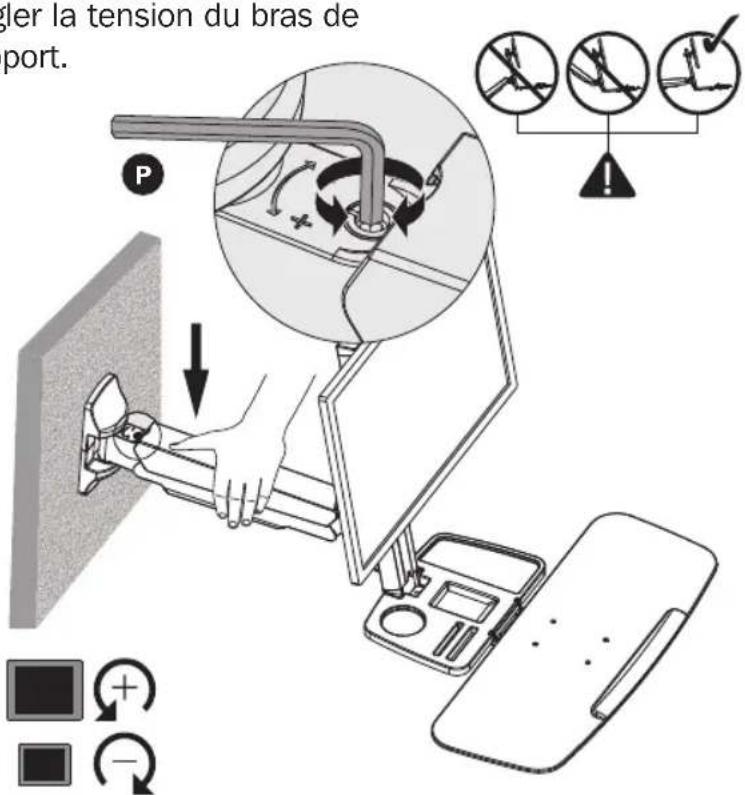

Régler la tension du bras de support.

Garder le bras de montage mural au niveau durant le réglage de la tension. Il peut s'avérer nécessaire de desserrer ou de serrer légèrement la vis de réglage en utilisant la clé hexagonale de 6 mm fournie en fonction du poids de l'écran installé.

Si l'écran s'abaisse de lui-même, tourner la vis de réglage vers le symbole « + ».

Si l'écran monte de lui-même, tourner la vis de réglage vers le symbole « - ».

Assemblage

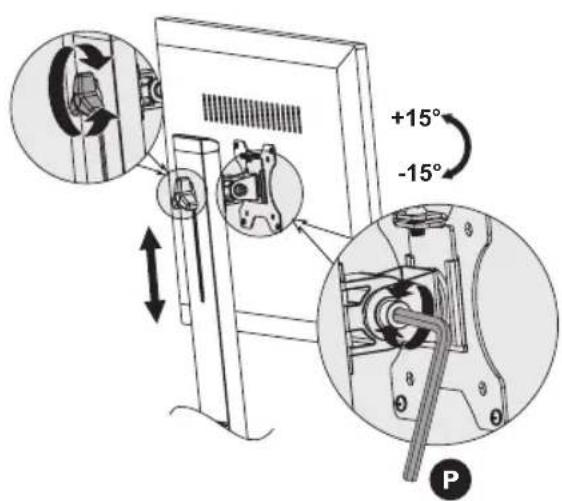

Régler à l'endroit et selon l'angle désirés.

Pour corriger l'angle d'inclinaison, serrer la vis de réglage au moyen des clés hexagonales fournies (ou serrer le bouton).

L'étagère du clavier s'ajuste sous plusieurs angles.

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois).
• Veuillez visiter www.tripplite.com/support si vous avez des questions.

Garantie limitée de 5 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon la juridiction).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.
