Tipo de producto	Estación de trabajo montada en pared de pie-sentado para un solo monitor
Marca	Tripp Lite
Modelo	WWSS1332W
Material	Acero
Capacidad de carga máxima	15 kg (33 lb)
Compatibilidad VESA	75x75 mm y 100x100 mm
Rango de inclinación	Ajustable
Rotación	Pivotante
Brazo articulado	Sí, con ajuste de tensión
Estante para teclado incluido	Sí, ajustable en ángulo
Instalación en pared	Sí, en montantes o concreto
Herramientas incluidas	Llaves hexagonales de 4 mm y 6 mm
Garantía	5 años
Mantenimiento y limpieza	Limpiar con un paño suave seco
Seguridad	Verificar la fijación cada 3 meses
Piezas de repuesto	Contactar a Tripp Lite para piezas de repuesto
Reparabilidad	Producto reparable por un profesional
Información general	Diseñado para uso en interiores
Dimensiones del paquete	No especificado, aproximadamente 60 x 30 x 15 cm
Peso del paquete	Aproximadamente 5 kg

Preguntas frecuentes - WWSS1332W Tripp Lite

¿Cuál es el peso máximo que soporta el soporte de monitor?

El soporte está diseñado para soportar un monitor con un peso máximo de 15 kg (33 lb). Es importante no exceder este límite para garantizar la seguridad.

¿Cuáles son los estándares VESA compatibles?

El soporte es compatible con los estándares VESA 75x75 mm y 100x100 mm. Utilice los tornillos y separadores suministrados para fijar la placa al monitor.

¿Cómo ajustar la tensión del brazo para evitar que el monitor se mueva?

Utilice la llave hexagonal de 6 mm para girar el tornillo de ajuste. Si el monitor baja, gire hacia el símbolo '+'; si sube, gire hacia '-'. Realice el ajuste con el brazo en posición horizontal.

¿Puedo instalar este soporte en una pared de ladrillo o concreto?

Sí, pero utilice anclajes para concreto adecuados (no incluidos). Perfore un agujero en la parte sólida del bloque (al menos 35 mm de espesor) y evite las juntas de mortero.

¿Cómo fijar el estante del teclado?

El estante se fija al mástil de soporte con los tornillos suministrados. Es ajustable en ángulo. Asegúrese de apretar bien los tornillos sin forzar.

¿Qué hacer si faltan piezas?

Contacte al soporte de Tripp Lite a través de www.tripplite.com/support para obtener piezas de repuesto. Conserve el comprobante de compra.

¿Cómo mantener el soporte?

Limpie regularmente con un paño suave y seco. No use productos abrasivos ni solventes. Verifique cada tres meses que todos los tornillos estén bien apretados.

¿Este soporte es adecuado para uso de pie?

Sí, el brazo articulado permite posicionar el monitor a diferentes alturas para uso sentado o de pie. Ajuste la tensión según el peso del monitor.

¿Cuál es el período de garantía?

Tripp Lite ofrece una garantía limitada de 5 años a partir de la fecha de compra, cubriendo defectos de materiales y fabricación. Los daños debidos a un mal uso están excluidos.

¿Puedo usar un monitor curvo con este soporte?

Sí, siempre que el monitor cumpla con la compatibilidad VESA y el peso máximo. Fije firmemente la placa VESA y ajuste la tensión del brazo si es necesario.

MANUAL DE USUARIO WWSS1332W Tripp Lite

Manual del Propietario

TRIPP·LITE

WorkWise™

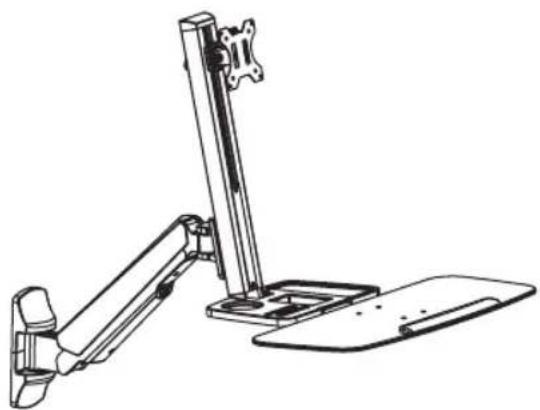

Estación de Trabajo de Altura Variable para una Pantalla para Instalación en Pared

Modelo: WWSS1332W

PRECAUCIÓN: NO EXCEDA LA CAPACIDAD MÁXIMA DE CARGA INDICADA (8 kg). ¡PUEDE OCURRIR UNA LESIÓN SEVERA O DAÑO A LA PROPIEDAD!

Copyright © 2017 Tripp Lite. Todos los derechos reservados.

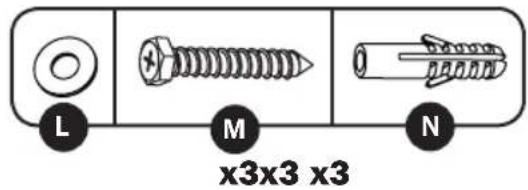

Lista de Comprobación de Componentes

IMPORTANTE: Asegúrese antes de instalar, de haber recibido todas las partes de acuerdo a la lista de comprobación de componentes. Si faltase cualquier parte o estuviese dañada, visite www.triplite.com/support para solicitar servicio.

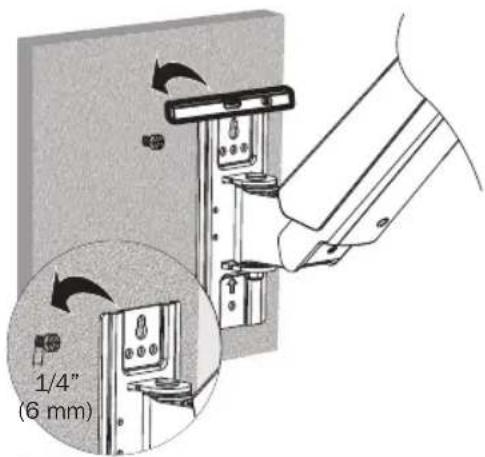

Instale el Brazo de Soporte en la pared.

• Cerciórese que los tornillos de instalación estén anclados en el centro de los montantes. Es muy recomendable usar un detector de montantes.
• Al instalar soportes de pared en una unidad de mampostería de concreto (conocida también como bloques de concreto), verifique que el espesor real del concreto sea de al menos 35 mm (1-3/8 pulg.) a fin de sujetar los anclajes para concreto. ¡No taladre en las uniones de argamasa! Asegúrese de instalar el soporte de pared con las anclas para concreto tornillos de anclaje incluidos en las secciones sólidas de los bloques. Las secciones sólidas pueden encontrarse generalmente a 25 mm (1 pulg.) hacia el centro del bloque en cada extremo. Se sugiere utilizar un taladro eléctrico a baja velocidad para barrenar el orificio en vez de un rotomartillo para evitar rotura de la parte posterior del orificio al entrar en una sección hueca.
• Los instaladores son responsables de proporcionar los accesorios para otros tipos de soluciones de instalación.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la carga combinada del equipo y los accesorios y componentes agregados.

Ensamble

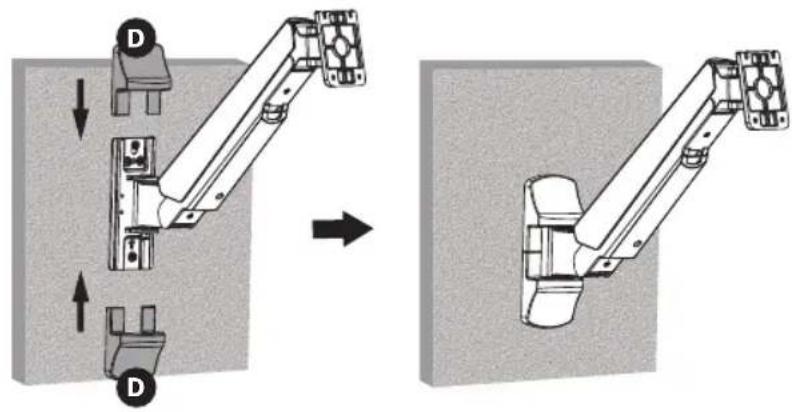

Instale las Cubiertas Decorativas.

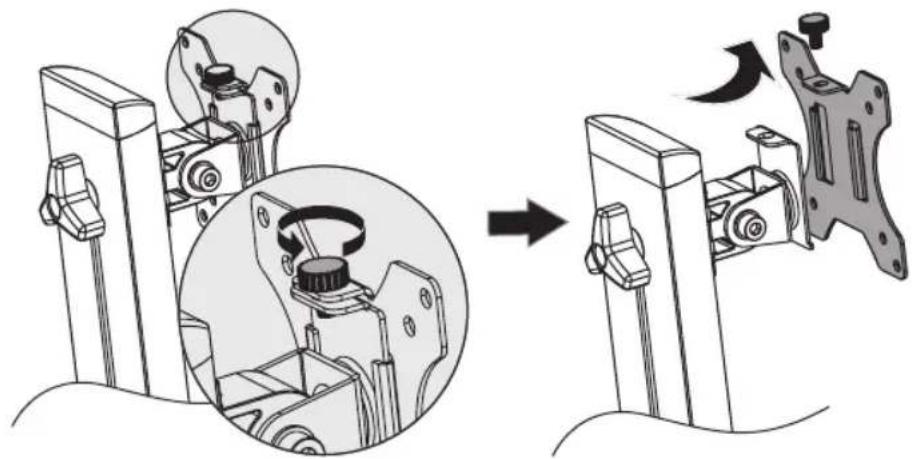

Retire la Placa VESA del Mástil de Soporte.

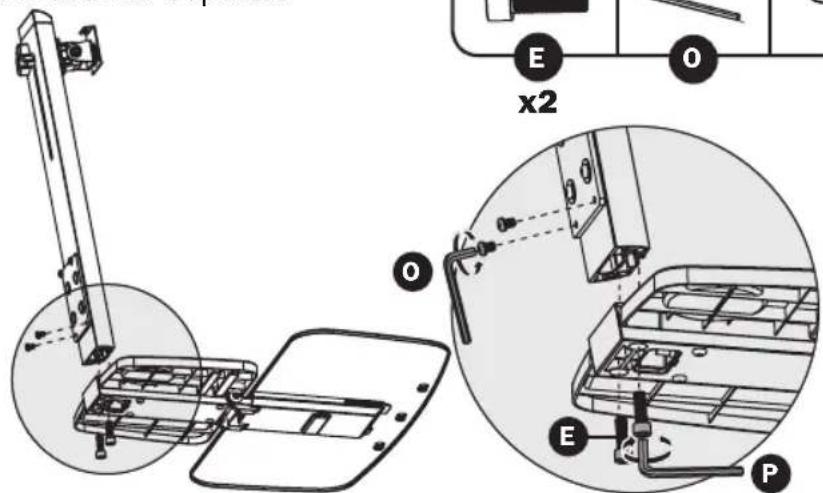

Coloque la Repisa para Teclado en el Mástil de Soporte.

Coloque el Conjunto de la Repisa para Teclado y el Mástil de Soporte en el Brazo de Soporte.

Coloque la placa VESA a la parte posterior de la pantalla.

Nota: Asegure firmemente la placa VESA a la pantalla usando los tornillos, arandelas y espaciadores apropiados (si fuera necesario).

No apriete excesivamente los tornillos.

Ensamble

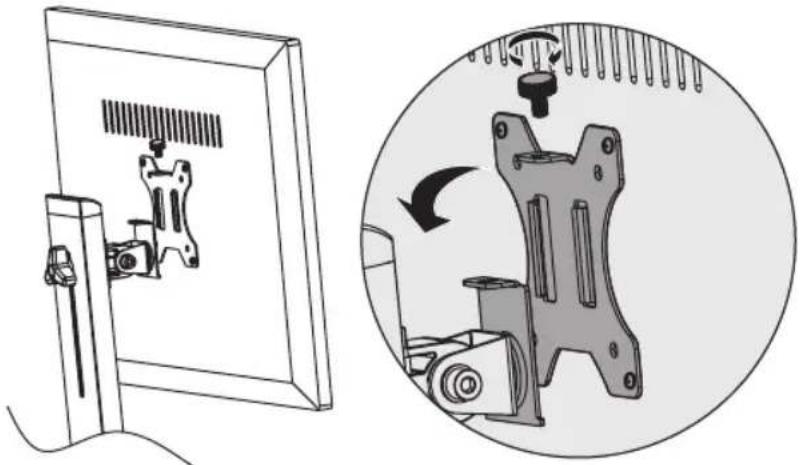

Deslice la placa VESA y la Pantalla en el Mástil de Soporte.

Usando un ayudante o equipo de elevación mecánico, levante la pantalla con la placa VESA acoplada. Deslice la placa VESA sobre la Ménsula del Mástil de Soporte. Reinstale la perilla superior para sujetar el soporte VESA (retirados en el paso 3).

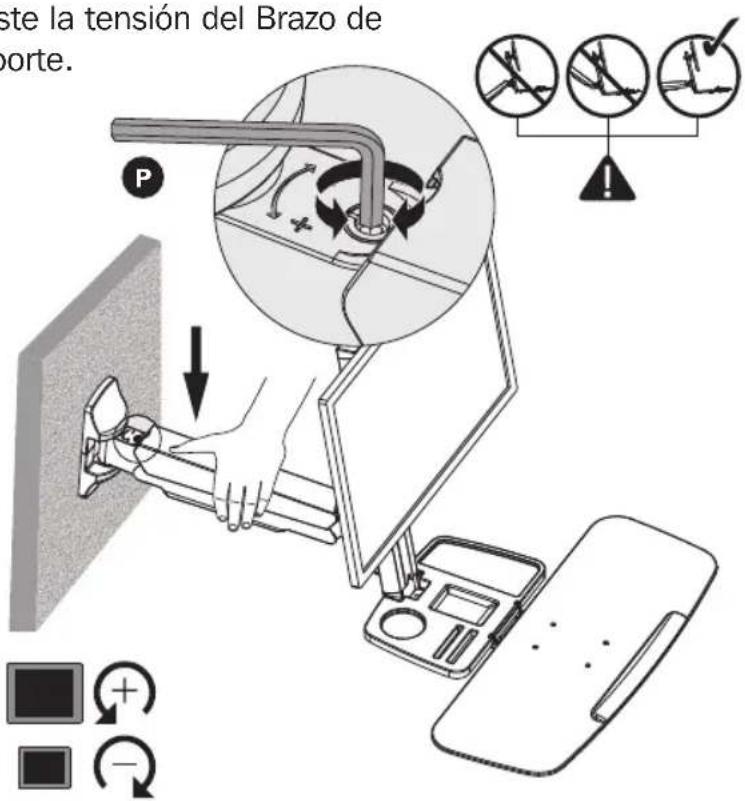

Ajuste la tensión del Brazo de Soporte.

Mantenga nivelado el brazo del soporte de pared durante el ajuste de la tensión. Puede necesitar apretar o aflojar ligeramente el tornillo de ajuste con la llave hexagonal de 6 mm suministrada, dependiendo del peso de la pantalla instalada.

Si la pantalla se baja por sí misma, gire el tornillo de ajuste hacia el símbolo “+”.

Si la pantalla se levanta por sí misma, gire el tornillo de ajuste hacia el símbolo “-”.

Ensamble

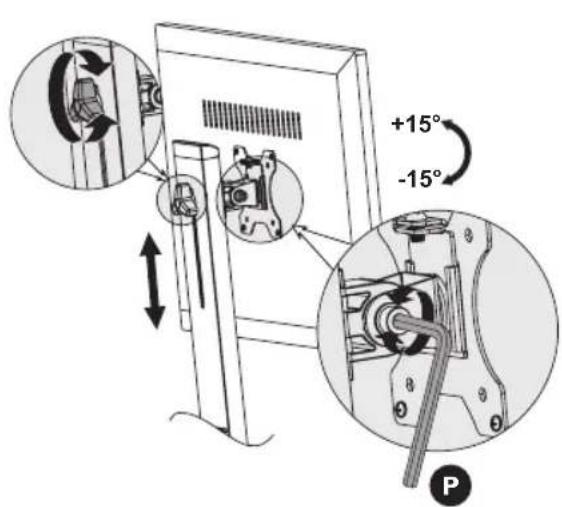

Ajuste a la posición o inclinación deseada.

Para corregir el ángulo de inclinación, apriete el tornillo de ajuste usando las llaves hexagonales suministradas (o apriete la perilla).

La repisa para Teclado se ajusta en múltiples ángulos.

• Compruebe a intervalos regulares (al menos cada tres meses) que el soporte esté seguro para usarse.
• Si tiene alguna pregunta, visite por favor a www.triplite.com/support.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto prueba ser defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reclamplazará el producto a su entera discreción.

ESTA GARANTÍA NO APLICA AL DESGASTE NORMAL O A DAÑOS RESULTANTES DE ACCIDENTES, MAL USO, ABUSO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS DE LA ESTIPULADA AQUÍ. EXCEPTO A LA EXTENSIÓN PROHIBIDA POR LA LEY APLICABLE, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; Y ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES Y CONSECUENCIALES. (Algunos estados no permiten limitaciones en cuanto al período de duración de una garantía y algunos estados no permiten la exclusión de limitación de daños incidentales o consecuenciales, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

IMPORTANTE: Asegúrese antes de instalar, de haber recibido todas las partes de acuerdo a la lista de comprobación de componentes. Si faltase cualquier parte o estuviese dañada, visite www.triplite.com/support para solicitar servicio.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.
