BEDIENUNGSANLEITUNG WWSS1332W Tripp Lite

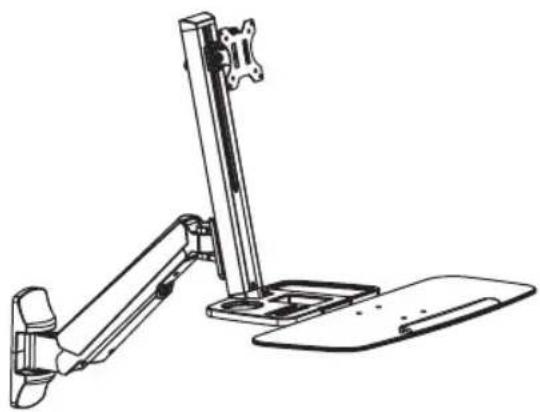

Steh-Sitz-Arbeitsplatz für einen Bildschirm mit Wandbefestigung

Modell: WWSS1332W

ACHTUNG: DAS ANGEGEBENE MAXIMALGEWICHT DARF NICHT ÜBERSCHRITTEN WERDEN (8 kg). ES KÖNNEN SCHWERE KÖRPERVERLETZUNGEN ODER ERHEBLICHE SACHSCHÄDEN EINTRETEN!

Copyright © 2017 Tripp Lite. Alle Rechte vorbehalten.

Komponentenliste

WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile beschädigt oder nicht vorhanden sind, besuchen Sie www.triplite.com/support.

Dekorative Abdeckung

x2

E

M8 x 25

x2

F

M4 x 12

x4

G

M5 x 12

x4

H

M4 x 16

x4

I

M5 × 16

x4

J

D5 Beilagscheibe

x4

K

8 x 5 Abstandshalter

x4

L

D6 Beilagscheibe

x3

M

6,3 x 55 Blechschraube

x7

N

10 x 45 Anker

x7

0

4 mm Inbusschlüssel

x1

P

6 mm Inbusschlüssel

x1

Montage

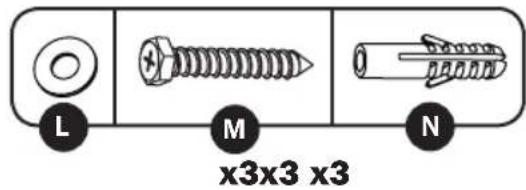

Befestigen Sie den Trägerarm an der Wand.

Markieren Sie die genaue

Position der Befestigungslöcher

Bohren Sie die Führungslöcher

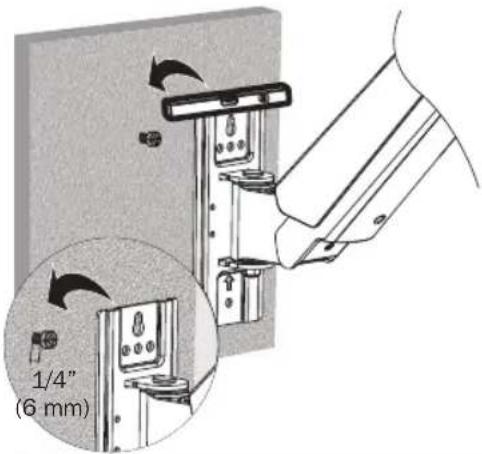

Schrauben Sie die Wandhalterung an die Wand

• Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
• Bei der Montage von Wandbefestigungen an Wänden aus Betonsteinen (auch Porenbetonsteine oder Betonschalsteine genannt) zuerst überprüfen, dass die tatsächliche Betondicke mindestens 35 mm beträgt, damit die Betonanker sicher gehalten werden. Keine Bohrlöcher in die Mörtelfugen bohren! Vergewissern Sie sich, dass Sie die Wandbefestigung mit den mitgelieferten Betonankern und Ankerbolzen an einem starken Abschnitt des Betonsteines montieren. Ein solcher starker Abschnitt befindet sich normalerweise etwa 25 mm von einem der Enden entfernt zur Mitte des Betonsteines hin. Anstelle einer Schlagbohrmaschine wird zum Bohren des Bohrloches eine elektrische Bohrmaschine mit geringer Drehzahl empfohlen, um ein Ausbrechen des Werkstoffs am Bohrlochausgang zu verhindern, wo der Hohlraum beginnt.
• Für andere Befestigungsarten muss das Material vom Monteur bereitgestellt werden.
• Der Monteur muss sicherstellen, dass die verwendete Montagefläche das Gesamtgewicht des Geräts einschließlich des zugehörigen Materials und aller zugehörigen Komponenten tragen kann.

Montage

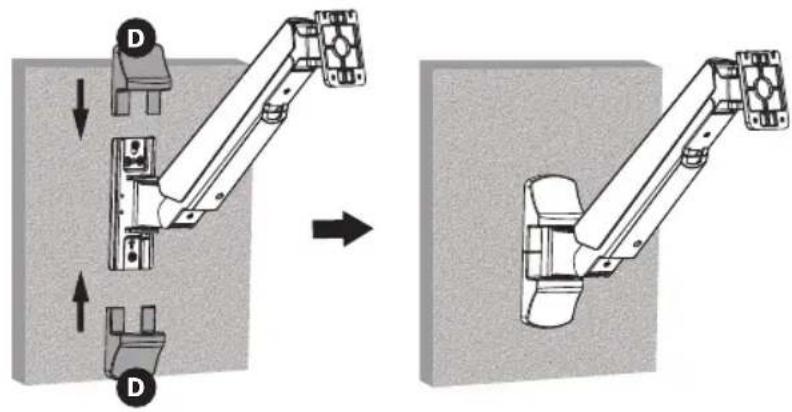

Bringen Sie die dekorativen Abdeckungen an.

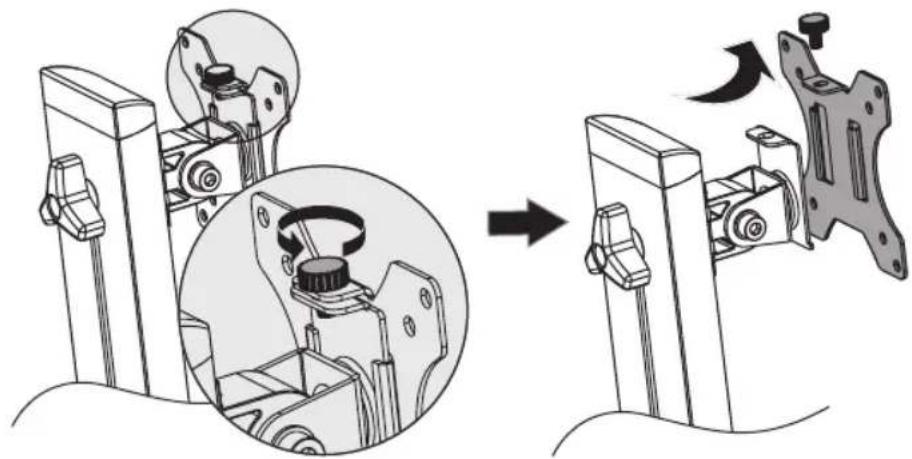

Entfernen Sie die VESA-Platte vom Trägermast.

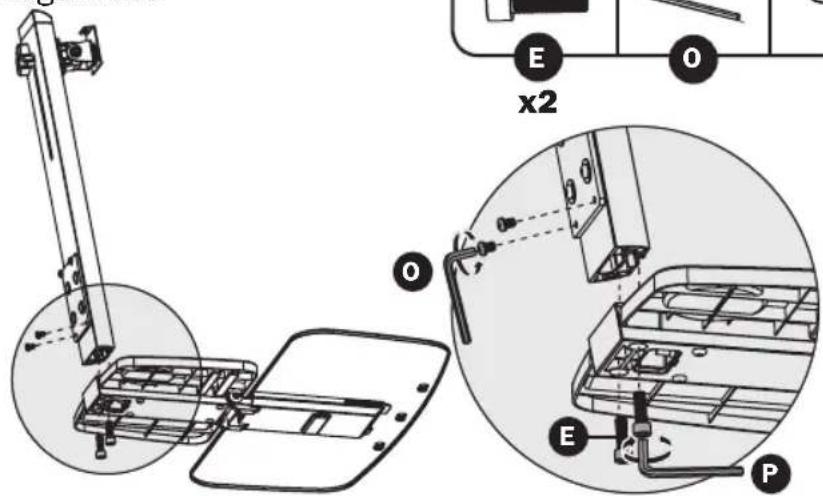

Befestigen Sie die Tastaturablage am Trägermast.

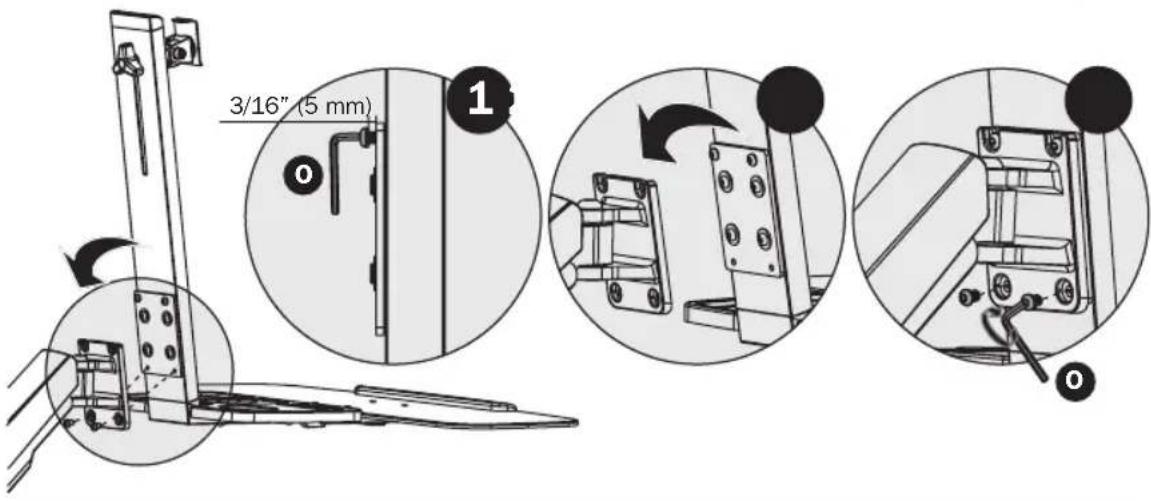

Bringen Sie die Tastaturablage und die Trägermastbaugruppe am Trägerarm an.

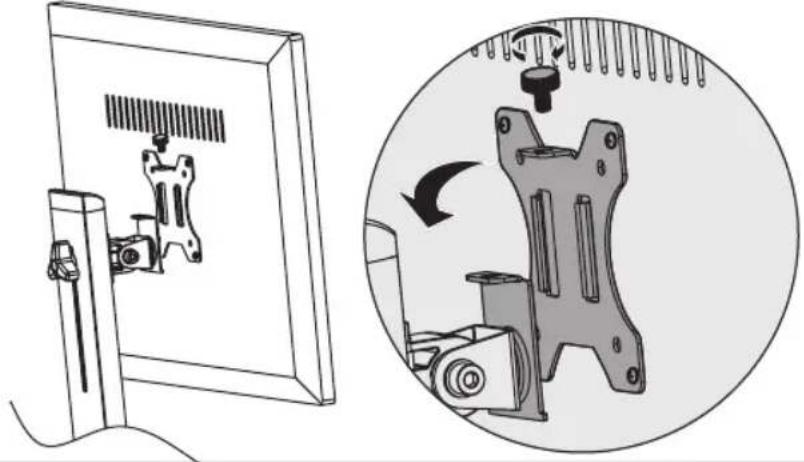

Bringen Sie die VESA-Platte an der Rückseite de Bildschirms

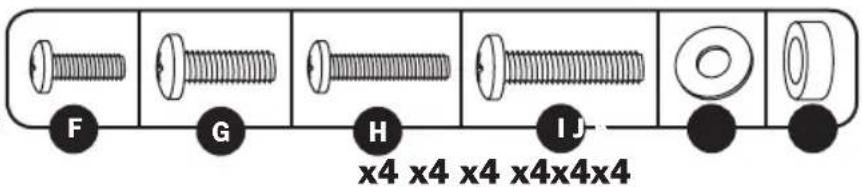

Hinweis: Die VESA-Platte unter Verwendung der geeigneten Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich) fest am Bildschirm anschrauben.

Die Schrauben nicht überdrehen.

Montage

Schieben Sie die VESA-Platte und den Bildschirm auf den Trägermast.

Mit Hilfe eines Assistenten oder einer mechanischen Hebevorrichtung den Bildschirm mit der daran befestigten VESA-Platte anheben. Schieben Sie die VESA-Platte über die Trägermasthalterung. Bringen Sie den oberen Knopf erneut an, um die VESA-Platte zu befestigen (in Schritt 3 entfernt).

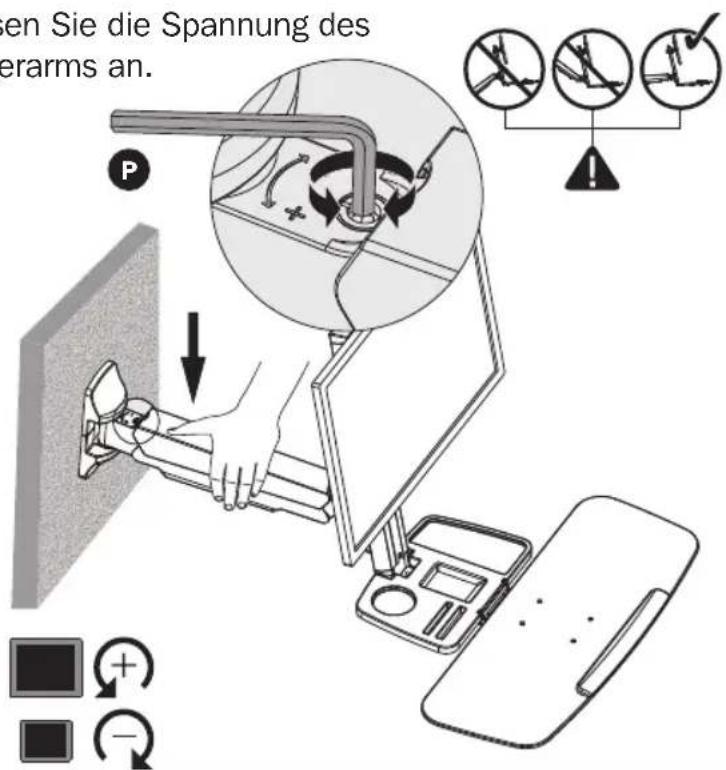

Passen Sie die Spannung des Trägerarms an.

Bei allen Nachzieharbeiten die richtige Stellung des Wandbefestigungsarms beibehalten. Je nach Gewicht des montierten Bildschirms kann ein leichtes Lockern oder Nachziehen der Einstellschrauben mit dem mitgelieferten 6 mm Inbusschlüssel erforderlich sein.

Wenn sich der Bildschirm selbst ausgleicht, drehen Sie die Einstellschraube in Richtung des „+“-Symbols.

Wenn sich der Bildschirm anhebt, drehen Sie die Einstellschraube in Richtung des „-“-Symbols.

Montage

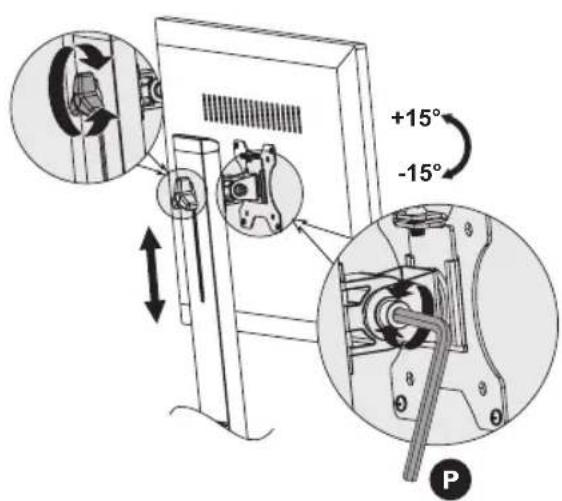

Passen Sie die Position oder Neigung an.

Zur Korrektur des Neigungswinkels die Einstellschrauben mit dem mitgelieferten Inbusschlüssel fest ziehen (bzw. den Knopf festdrehen).

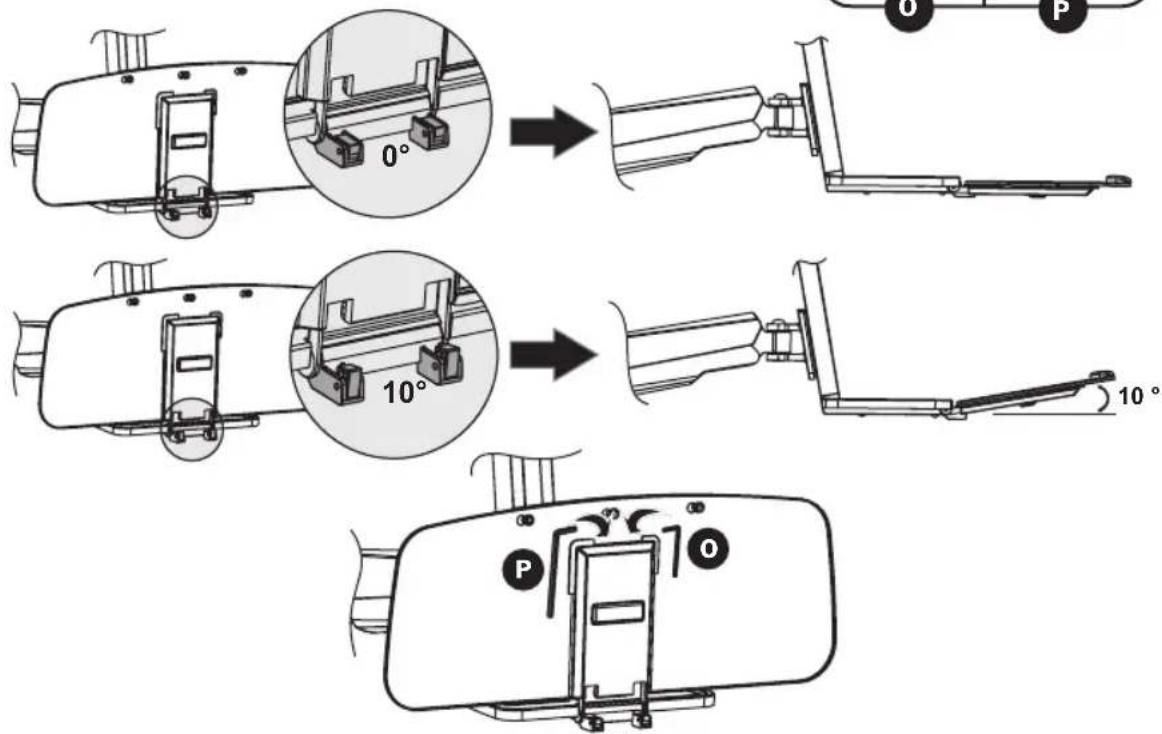

Die Tastaturablage kann auf mehrere Winkel eingestellt werden.

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Klammer sicher angebracht ist.
  • Falls Sie Fragen haben, besuchen Sie www.tripplite.com/support.

Garantie

5-Jahres-Garantie

Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen becheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTE GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen best immte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variier en können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden.
