РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WWSS1332W Tripp Lite

Руководство пользователя

TRIPP·LITE

WorkWise™

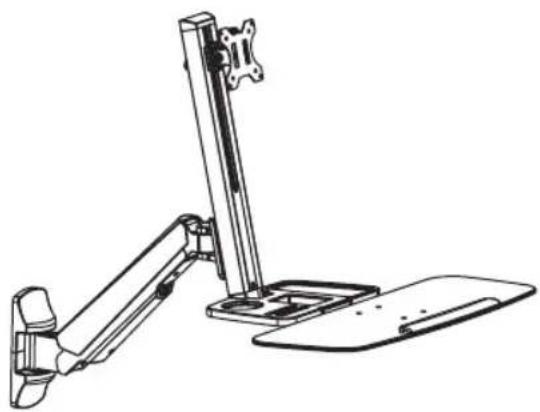

Настенная рабочая станция с регулируемой высотой на один дисплей

МОДЕЛЬ: WWSS1332W

ВНИМАНИЕ! НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС (8 кг). ЭТО МОЖЕТ ПРИЧИНИТЬ СУЩЕСТВЕННЫЙ ВРЕД ЗДОРОВЬЮ ЛЮДЕЙ ИЛИ МАТЕРИАЛЬНЫЙ УЩЕРБ!

TRIPP·LITE

Охраняется авторским правом © 2017 Tripp Lite. Перепечатка запрещается.

Перечень комплектации

ВНИМАНИЕ! Перед началом установки убедитесь в том, что вами получены все детали согласно перечню комплектации. В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу www.tripplite.com/support.s sont manquantes ou défectueuses, visitez www.tripplite.com/support pour obtenir de l'aide.

Рычаг кронштейна 1 шт.

В Опора 1 шт.

Полка для клавиатуры 1 шт.

D Декоративная заглушка 2 шт.

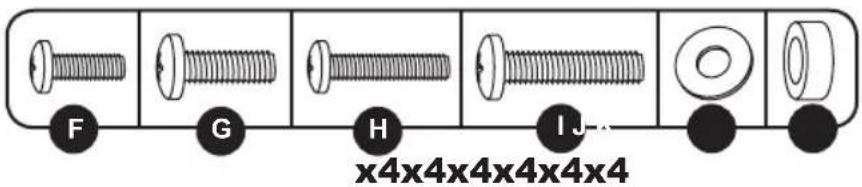

E M8 x 25 2 шт.

F M4 x 12 4 шт.

G M5 x 12 4 шт.

H M4 x 16 4 шт.

I M5 x 16 4 шт.

J Шайба D5 4 шт.

К Проставка 8 x 5 4 шт.

Шайба D6 3 шт.

M Саморез 6,3 x 55 7 шт.

N Анкер 10 x 45 7 шт.

Шестигранный ключ на 4 мм 1 шт.

P Шестигранный ключ на 6 мм 1 шт.

Сборка

Прикрепите рычаг кронштейна к стене.

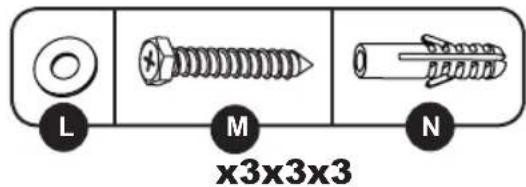

Крепожную пластину к стене N L M

Привинтите крепежную пластину к стене

ВНИМАНИЕ

• Необходимо обеспечить ввертывание крепежных винтов по центру элементов каркаса. С этой целью настоятельно рекомендуется использование детектора неоднородностей.
• При монтаже настенных кронштейнов на бетонный строительный блок (известный также как БСБ или "шлакобетонный блок") убедитесь в том, что фактическая толщина бетона составляет не менее 35 мм с целью обеспечения надлежащей фиксации анкеров для бетона. Не высверливайте отверстия в швах, заполненных строительным раствором! Кронштейн для настенного монтажа обязательно следует монтировать с помощью поставляемых в комплекте с ним анкеров для бетона и анкерных болтов в сплошных частях блоков. Сплошные части обычно находятся на расстоянии 25 мм от любого из краев блока к его центру. Во избежание разрушения задней стенки отверстия при попадании сверла в полую часть, для высверливания отверстия рекомендуется использовать электрическую дрель на малой скорости вращения вместо перфоратора.
• Ответственность за обеспечение подходящей крепежной оснастки для других способов монтажа возлагается на установщика.
• Установщик обязан убедиться в том, что опорная поверхность с запасом выдержит суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.

Сборка

2

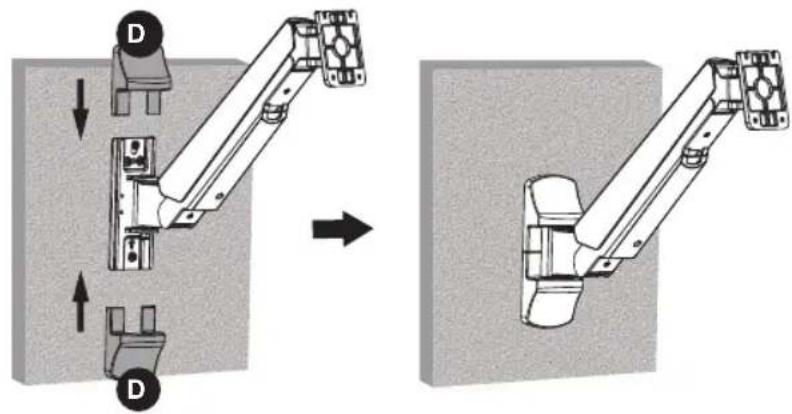

Установите декоративные заглушки.

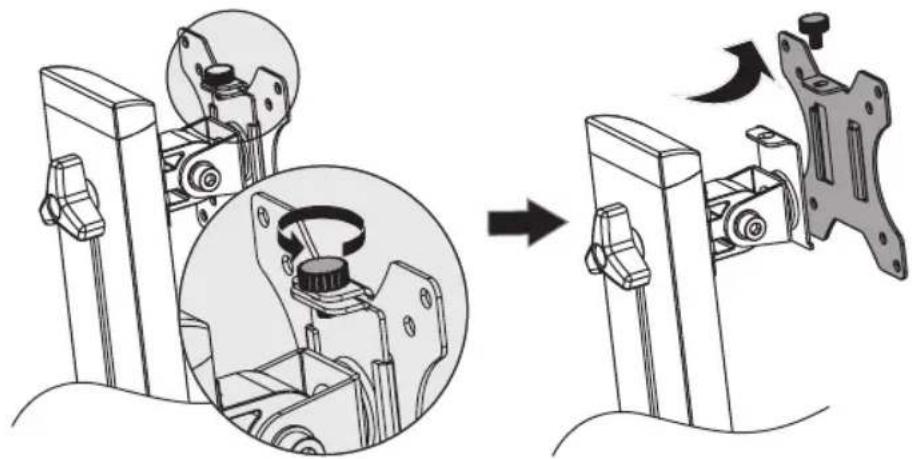

Отсоедините пластину VESA от опоры.

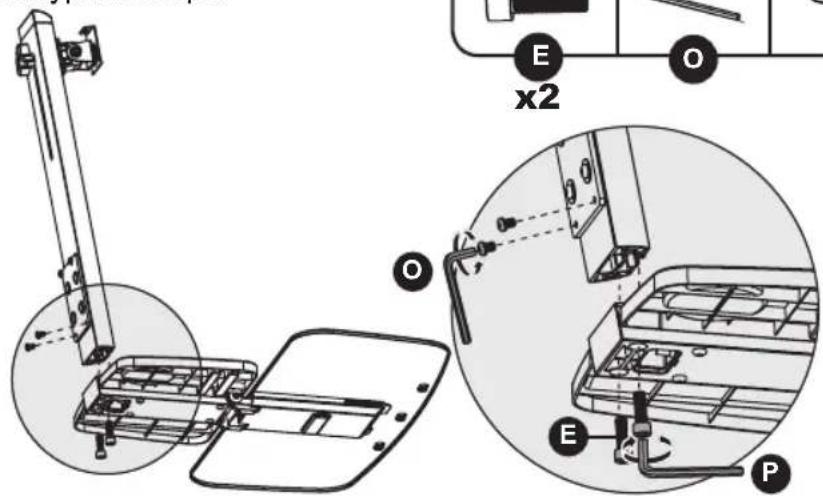

Прикрепите полку для клавиатуры к опоре.

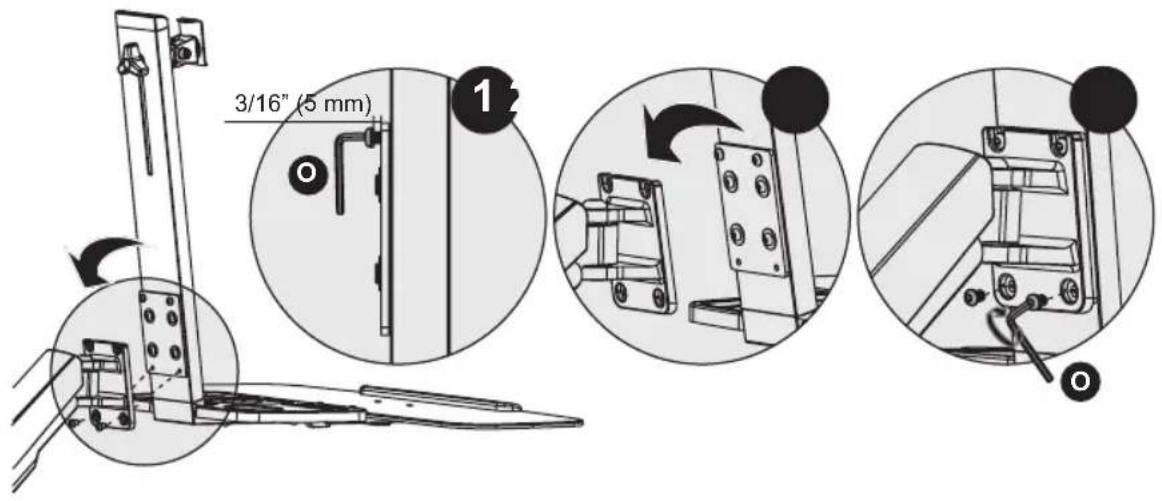

5 Прикрепите полку для клавиатуры с опорой к рычагу кронштейна.

3/16" (5 mm) 1

6 Прикрепите пластину VESA к задней панели дисплея.

Примечание. Плотно прикрепите пластину VESA к дисплею с использованием соответствующих винтов, шайб и распорок (при необходимости).

Не перетягивайте винты.

Сборка

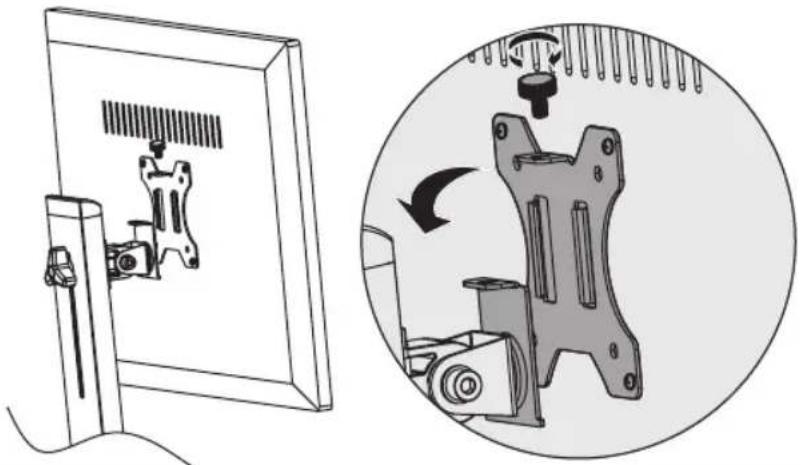

7 Наденьте пластину VESA с дисплеем на опору.

Обратившись за помощью или воспользовавшись механическим подъемным оборудованием, поднимите дисплей с прикрепленной к нему пластиной VESA Наденьте пластину VESA поверх держателя опоры. Заверните верхнюю регулировочную головку (вывернутую на шаге 3) для фиксации кронштейна VESA.

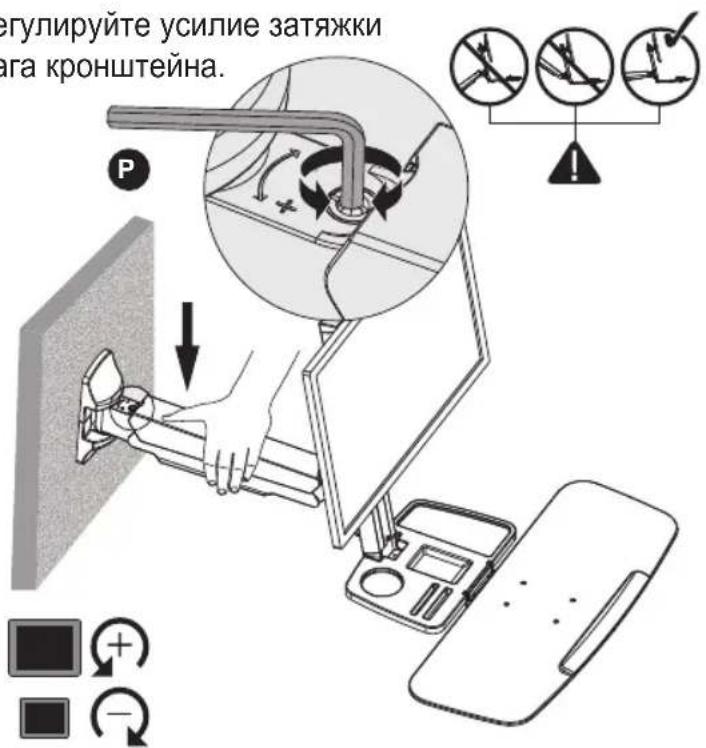

8 Отрегулируйте усилие затяжки рычага кронштейна.

егулируйте усилие затяжки гага кронштейна. P +

В процессе регулировки затяжки сохраняйте уровень расположения кронштейна. При помощи торцевого ключа соответствующего размера слегка ослабьте или затяните регулировочный винт в зависимости от веса дисплея.
В случае самопроизвольного опускания дисплея поверните регулировочный винт по направлению к значку “+”.
В случае самопроизвольного поднятия дисплея поверните регулировочный винт по направлению к значку “-”.

Сборка

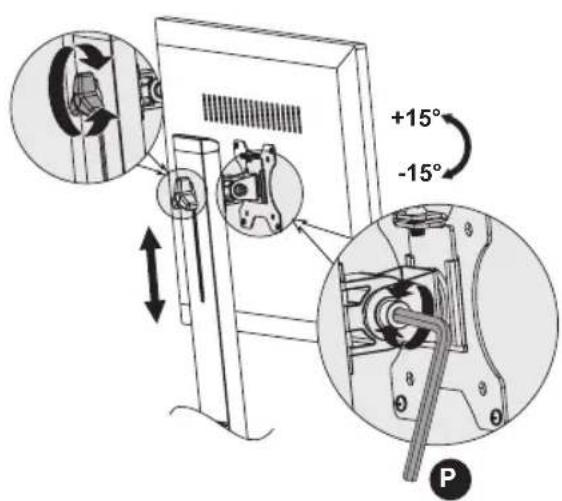

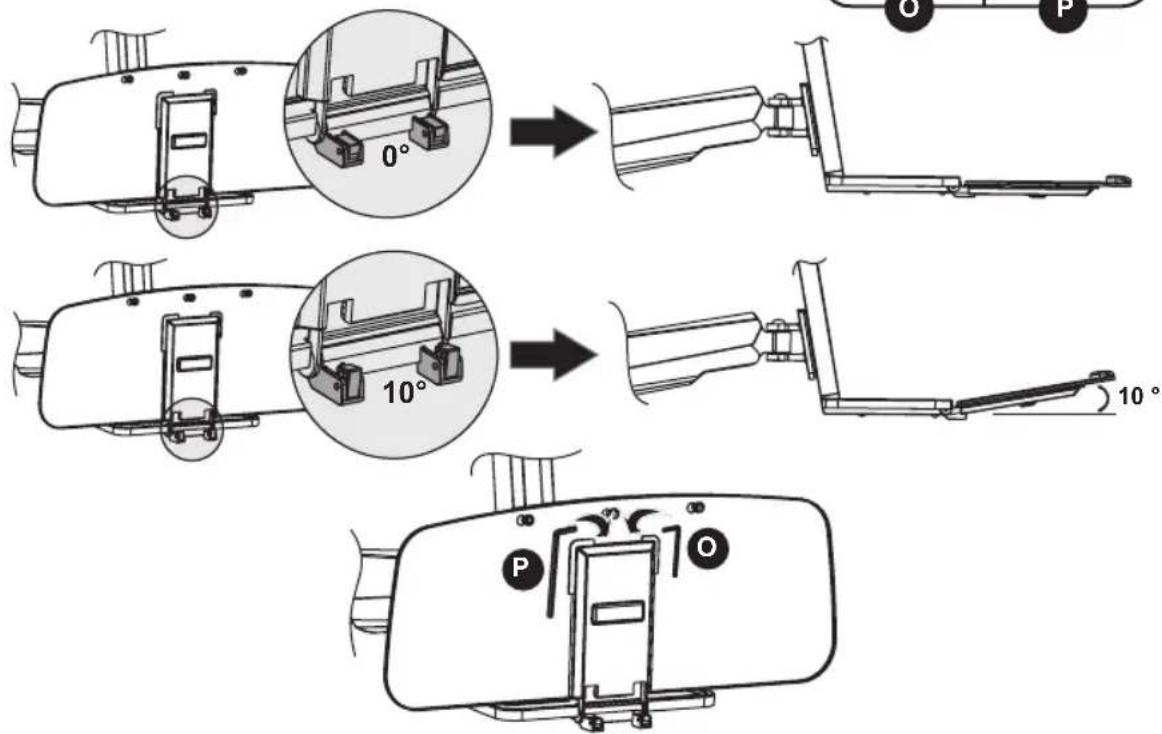

Установите в нужное положение или под нужным углом.

O P

Для корректировки угла наклона затяните регулировочные винты с помощью шестигранных ключей, поставляемых в комплекте (или затяните регулировочную головку).

Полка для клавиатуры может устанавливаться под различным углом.

O P

Техническое обслуживание

• Регулярно (не реже, чем раз в три месяца) проверяйте надежность крепления кронштейна и безопасность его использования.
  • В случае возникновения каких-либо вопросов приглашаем вас посетить страницу www.triplite.com/support.

Гарантийные обязательства

Условия 5-летней ограниченной гарантии

родавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первой покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАЙ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИХИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления.
