Marque	Frigidaire
Modèle	CFPWD15W
Type de produit	Machine à laver compacte
Capacité de lavage	4,5 kg (10 lb)
Dimensions (H × L × P)	86,4 × 45,7 × 48,3 cm
Poids net	35 kg
Alimentation électrique	120 V ~ 60 Hz, 10 A
Classe énergétique	A+
Vitesse d'essorage maximale	1000 tr/min
Programmes de lavage	Normal, délicat, rapide, rinçage et essorage, vidange
Températures disponibles	Froide, tiède, chaude
Niveau sonore (lavage/essorage)	55 dB / 68 dB
Matériau de la cuve	Acier inoxydable
Système de remplissage	Eau froide uniquement (raccordement au robinet)
Entretien et nettoyage	Nettoyage régulier du filtre, du compartiment à lessive et du joint de porte
Sécurité	Sécurité enfant, arrêt automatique en cas de déséquilibre
Pièces détachées et réparabilité	Courroie, pompe de vidange, filtre, joint de porte disponibles
Informations générales	Appareil compact idéal pour petits espaces, installation facile

FOIRE AUX QUESTIONS - CFPWD15W FRIGIDAIRE

Comment installer la machine à laver Frigidaire CFPWD15W ?

L'installation doit être effectuée sur une surface plane et stable. Utilisez les 4 pieds de mise à niveau pour équilibrer l'appareil. Raccordez le tuyau d'arrivée d'eau au robinet d'eau froide. Branchez le tuyau de vidange dans un siphon ou un évier. Branchez le câble d'alimentation sur une prise 120 V mise à la terre.

Quelle est la capacité de lavage de ce modèle ?

La capacité de lavage est de 4,5 kg (10 lb) pour un chargement de linge sec. Ne pas dépasser cette charge pour un lavage optimal.

Comment nettoyer le filtre de la machine ?

Le filtre se trouve en bas à l'avant de la machine. Ouvrez le volet, dévissez le filtre dans le sens inverse des aiguilles d'une montre et nettoyez-le sous l'eau courante. Revissez-le bien avant de refermer.

Que faire si la machine ne vidange pas ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Nettoyez le filtre de vidange. Si le problème persiste, la pompe de vidange peut être défectueuse et doit être remplacée.

Puis-je utiliser de l'eau chaude avec cette machine ?

Le modèle CFPWD15W se remplit uniquement en eau froide. La machine chauffe l'eau par son propre système pour les cycles chaud ou tiède. Ne raccordez pas un tuyau d'eau chaude.

Comment activer la sécurité enfant ?

Appuyez simultanément sur les touches 'Température' et 'Vitesse d'essorage' pendant 3 secondes. Un verrou s'affiche. Pour désactiver, répétez la même opération.

Quels programmes de lavage sont disponibles ?

Les programmes incluent : Normal, Délicat, Rapide (30 min), Rinçage et Essorage, et Vidange uniquement. Choisissez selon le type de tissu.

La machine fait un bruit anormal pendant l'essorage, que faire ?

Arrêtez la machine et vérifiez que le linge est bien réparti dans la cuve. Si le bruit persiste, vérifiez que la machine est de niveau (les quatre pieds touchent le sol). Un déséquilibre peut provoquer des vibrations.

Où trouver des pièces de rechange pour le CFPWD15W ?

Les pièces détachées sont disponibles chez les revendeurs agréés Frigidaire ou en ligne. Les pièces courantes sont la courroie, la pompe de vidange, le filtre et le joint de porte.

Quelle est la durée de vie moyenne de cette machine ?

Avec un entretien régulier (nettoyage du filtre, détartrage), la machine peut durer 10 à 15 ans. La garantie d'un an couvre les pièces mécaniques.

MODE D'EMPLOI CFPWD15W FRIGIDAIRE

Utilisez ces instructions pour fixer un socle sous une laveuse et une sécheuse à la droite munies d'une minuterie mécanique.

D 1 support avant gauche. E 1 support avant droit. F 2 supports arrière.

La console de la laveuse et la sécheuse est munie d'une minuterie mécanique.

Ne pas débrancher l'appareil de sa source d'alimentation en électricité avant de le superposer peut causer des blessures, voire la mort.

• Une installation inappropriée du système de ventilation de la sécheuse peut causer des blessures ou des dommages matériels. Pour éviter les blessures au dos ou d'autres types de blessures, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse ou la sécheuse.
• Ne superposez pas une sécheuse sur une laveuse déjà installée sur un socle.

Pour la suite de la version française, reportez-vous à la page 5.

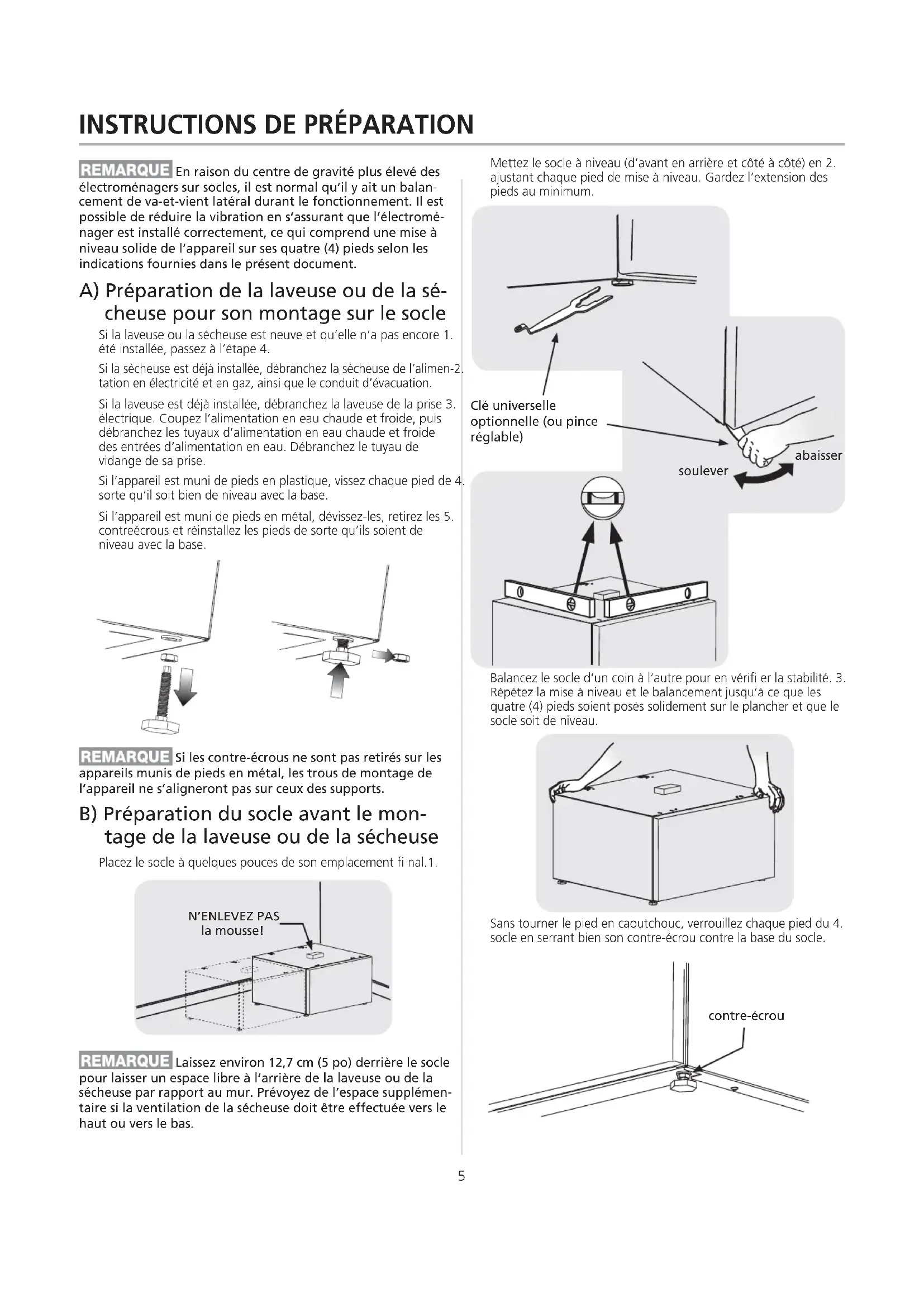

REMARQUE En raison du centre de gravité plus élevé des électroménagers sur socles, il est normal qu'il y ait un balancement de va-et-vient latéral durant le fonctionnement. Il est possible de réduire la vibration en s'assurant que l'électroménager est installé correctement, ce qui comprend une mise à niveau solide de l'appareil sur ses quatre (4) pieds selon les indications fournies dans le présent document.

Préparation de la laveuse ou de la secheuse pour son montage sur le socle

Si la laveuse ou la sécheuse est neuve et qu'elle n'a pas encore 1. été installée, passez à l'étape 4.

Si la sécheuse est déjà installée, débranchez la sécheuse de l'alimentation en électricité et en gaz, ainsi que le conduit d'évacuation.

Si la laveuse est déjà installée, débranchez la laveuse de la prise électrique. Coupez l'alimentation en eau chaude et froide, puis débranchez les tuyaux d'alimentation en eau chaude et froide des entrées d'alimentation en eau. Débranchez le tuyau de vidange de sa prise. Si l'appareil est muni de pieds en plastique, vissez chaque pied de sorte qu'il soit bien de niveau avec la base. Si l'appareil est muni de pieds en métal, dévissez-les, retirez les contre-écrous et réinstallez les pieds de sorte qu'ils soient de niveau avec la base.

REMARQUE Si les contre-écrous ne sont pas retirés sur les appareils munis de pieds en métal, les trous de montage de l'appareil ne s'aligneront pas sur ceux des supports.

Préparation du socle avant le montage de la laveuse ou de la séchuse

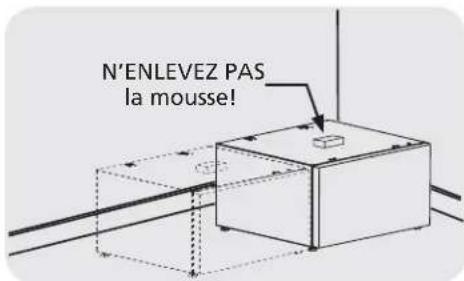

Placez le socle à quelques pouces de son emplacement final.

REMARQUE Laissez environ 12,7 cm (5 po) derrière le socle pour laisser un espace libre à l'arrière de la laveuse ou de la sécheuse par rapport au mur. Prévoyez de l'espace supplémentaire si la ventilation de la sécheuse doit être effectuée vers le haut ou vers le bas.

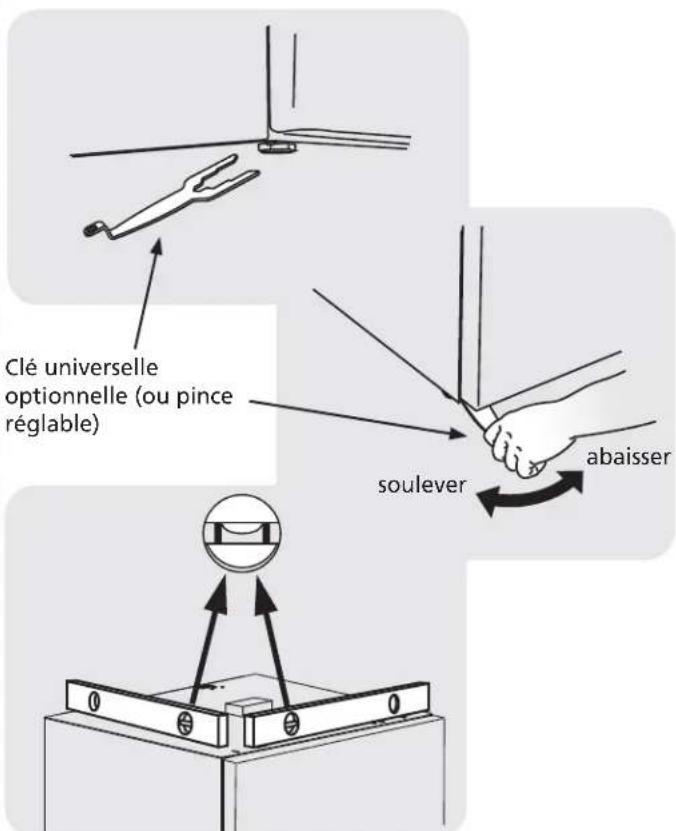

Mettez le socle à niveau (d'avant en arrière et côte à côte) en 2. ajustant chaque pied de mise à niveau. Gardez l'extension des pieds au minimum.

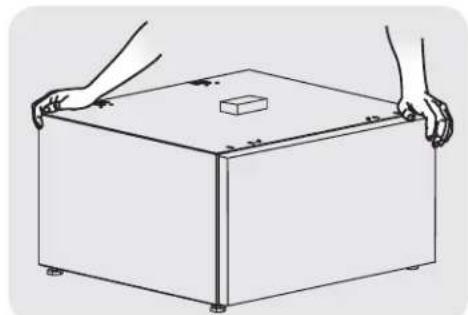

Balancez le socle d'un coin à l'autre pour en vérifier la stabilité. 3. Répétez la mise à niveau et le balancement jusqu'à ce que les quatre (4) pieds soient posés solidement sur le plancher et que le socle soit de niveau.

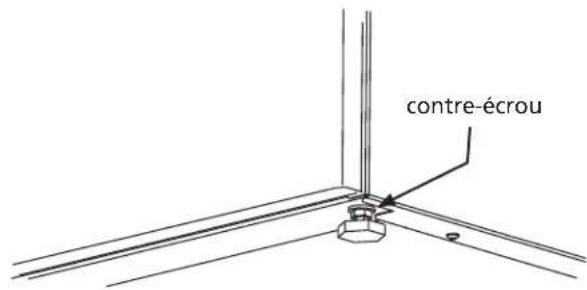

Sans tourner le pied en caoutchouc, verrouillez chaque pied du socle en serrant bien son contre-écrou contre la base du socle.

C1) fixation de la quincaillerie de montage de la laveuse

Utilisez les instructions suivantes pour monter ce modèle de 1. laveuse sur le socle:

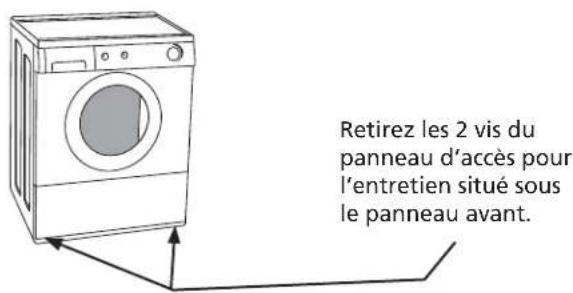

Retirez le panneau d'accès d'entretien inférieur.2.

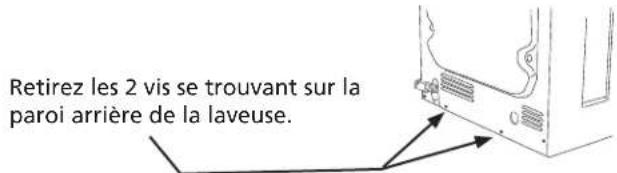

Retirez les 2 vis inférieures se trouvant sur la paroi arrière de la 3. laveuse. Conservez les vis pour les reinstaller ultérieurement.

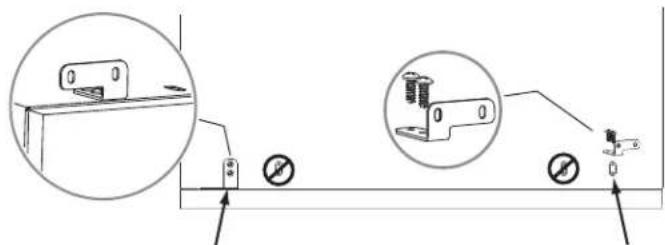

Fixez chaque attache avant avec 2 vis à l'ensemble de trous le 4, plus à l'extérieur.

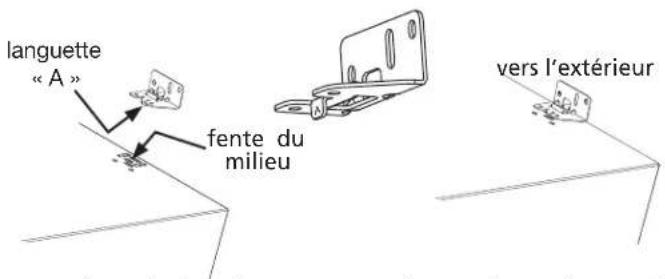

1. Insérez la languette « A » de chaque support arrêté dans les fentes du milieu situées à l'arrière du socle. Positionnez le support vers l'extérieur pour permettre le montage de la laveuse.

1. Installe 2 vis dans chaque support arrêté en alignant les trous du socle.

D1) montage de la laveuse

ATTENTION - DANGER DE POIDS EXCESSIF - Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse.

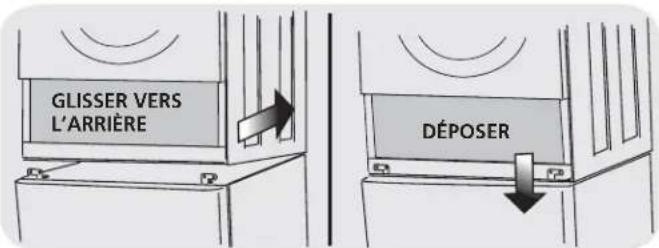

Avec l'aide de deux personnes ou plus, inclinez légèrement la laveuse vers l'arrière et soulevez-la pour la mettre sur le socle. En la maintenant inclinée, glissez la laveuse contre les supports arrière et déposez doucement le devant de l'appareil entre les supports avant et arrière.

Ajustez l'électroménager d'un côté à l'autre afin d'aligner ses 2. trous de montage avec les trous des supports du socle.

Remettez les vis de la paroi arrêté retirées plus tôt en les insérant 3. dans chaque support arrêté et dans la base de la laveuse.

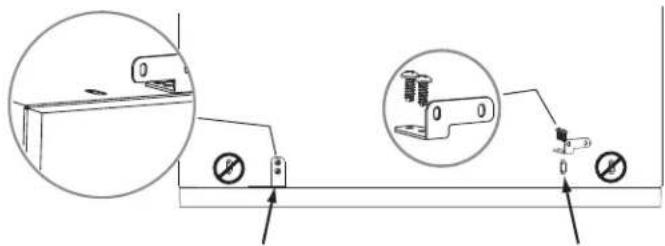

Insérez une vis dans le trou situé le plus à l'extérieur de chaque support avant, et dans la base de la laveuse.

Remettez en place le panneau d'accès inférieur pour l'entretien ainsi que les 2 vis retirées plus tout.

E1) installation ou réinstallation de la laveuse

Glissez l'électroménager/le socle en place.1.

Vérifiez le niveau en faisant bouger l'appareil d'avant en arrière 2. et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.

Reportez-vous à la section 3. Instructions d'installation de la laveuse pour obtenir des instructions d'installation détaillées sur l'alimentation en eau, le système de vidange et l'alimentation en électricité.

Utilisez les instructions suivantes pour monter ce modèle de 1. sécheuse sur le socle:

Caisse de sécheuse munie de 2 renforts sur le côté et d'une alvéole défoncable de 10,2 cm (4 po) pour la ventilation latérale.

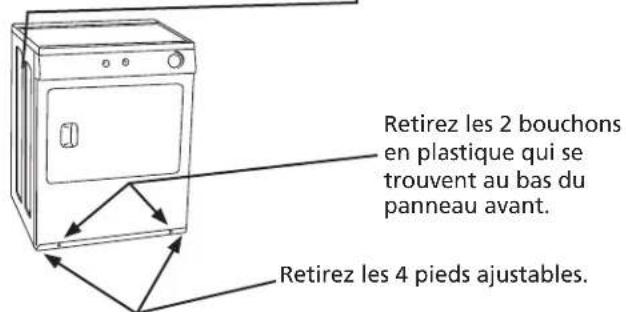

Retirez les 4 pieds ajustables de la base de l'électroménager et rangez-les pour un usage ultérieur.

Retirez les 2 bouchons en plastique qui se trouvent au bas du panneau avant.

Fixez chaque attache avant avec 2 vis à l'ensemble du trough le 4. plus à l'extérieur.

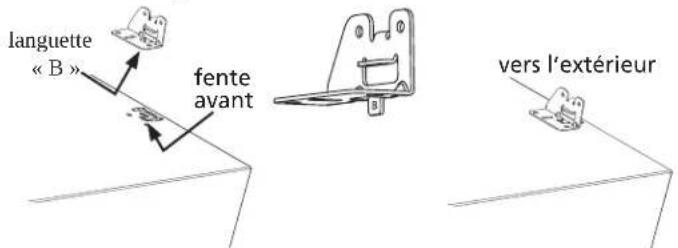

Insérez la languette « B » de chaque support arrière dans les fentes 5. avant situées à l'arrière du socle. Pour le montage des sécheuses, orientez les supports vers l'extérieur.

Installez 2 vis dans chaque support arrière en alignant les trous 6. du socle.

D2) montage de la sécheuse

ATTENTION - DANGER DE POIDS EXCESSIF - Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la séchue.

Avec l'aide de deux personnes ou plus, inclinez légèrement la 1. séchue vers l'arrière et soulevez-la pour la mettre sur le socle. En la maintenant inclinée, glissez la séchue contre les supports arrière de sorte que les languettes des supports arrière s'engagent dans les fentes situées à l'arrière de la séchue. Déposez doucement le devant de l'appareil de sorte que ce dernier se trouve entre les supports avant et arrière.

Ajustez l'électroménager d'un côté à l'autre afin d'aligner ses 2. trous de montage avec les trous des supports du socle.

Insérez une vis dans le trou situé le plus à l'intérieur de chaque support avant, et dans la base de la séchée.

Réinstallez les bouchons en plastique dans le panneau avant.4.

Glissez l'électroménager/le socle en place.1.

Vérifiez le niveau en faisant bouger l'appareil d'avant en arrière 2. et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.

Reportez-vous à la section 3. Instructions d'installation de la séchuse pour obtenir des instructions d'installation détaillées sur l'alimentation en électricité, l'alimentation en gaz ou le conduit d'évacuation.

Garantie complète d'un an sur les pièces mécaniques

Pendant un an à partir de la date d'achat, si ce socle a été installé avec une laveuse ou sécheuse indiquée (consultez le guide de l’utilisation pour les modèles spécifiques) et utilisé conformément à l’information contenue dans le guide d’utilisation et d’entretien, les instructions d’utilisation et les instructions d’installation, le fournisseur réparera ou remplacera toute pièce mécanique représentant un vice de fabrication ou de matériel. Conservez votre reçu. La date inscrite sur le reçu détermine la période de garantie dans le cas où des pièces s’avéreraient nécessaires. Cette garantie vous donne des droits juridiques spécifiques. Vous pouvez aussi bénéficier d’autres droits qui varient d’un État à un autre ou d’une province à une autre.

Restriction de garantie

Si le socle est utilisé à d'autres fins que l'usage familial privé ou avec tout produit qui requiert une modification de l'installation, la garantie est alors considérée comme nulle et non avenue.

Pièces relatives à la garantie

Les pièces relatives à la garantie sont disponibles chez le fournisseur auprès duquel le socle a été acheté. Sinon, reportez-vous au guide d'utilisation et d'entretien fourni avec la laveuse ou la sécheuse installée sur le socle pour les personnes à joindre.

Enregistrement du produit

Notez ci-dessous la date d'achat et le nombre de modèle de votre appareil.

No de modulo:

Date d'achat:

Conservez ces instructions et votre besoin pour vous y reporter ultérieurement.
