Marca	Frigidaire
Modelo	CFPWD15W
Tipo de producto	Lavadora compacta
Capacidad de lavado	4,5 kg (10 lb)
Dimensiones (Alto × Ancho × Profundo)	86,4 × 45,7 × 48,3 cm
Peso neto	35 kg
Alimentación eléctrica	120 V ~ 60 Hz, 10 A
Clase energética	A+
Velocidad de centrifugado máxima	1000 rpm
Programas de lavado	Normal, delicado, rápido, aclarado y centrifugado, vaciado
Temperaturas disponibles	Fría, tibia, caliente
Nivel sonoro (lavado/centrifugado)	55 dB / 68 dB
Material de la cuba	Acero inoxidable
Sistema de llenado	Solo agua fría (conexión al grifo)
Mantenimiento y limpieza	Limpieza regular del filtro, del compartimento de detergente y de la junta de la puerta
Seguridad	Seguro infantil, parada automática en caso de desequilibrio
Piezas de repuesto y reparabilidad	Correa, bomba de desagüe, filtro, junta de puerta disponibles
Información general	Electrodoméstico compacto ideal para espacios pequeños, instalación fácil

Preguntas frecuentes - CFPWD15W FRIGIDAIRE

¿Cómo instalar la lavadora Frigidaire CFPWD15W?

La instalación debe realizarse sobre una superficie plana y estable. Utilice los 4 pies de nivelación para equilibrar el aparato. Conecte la manguera de entrada de agua al grifo de agua fría. Conecte la manguera de desagüe a un sifón o fregadero. Enchufe el cable de alimentación a un tomacorriente de 120 V con conexión a tierra.

¿Cuál es la capacidad de lavado de este modelo?

La capacidad de lavado es de 4,5 kg (10 lb) para una carga de ropa seca. No exceda esta carga para un lavado óptimo.

¿Cómo limpiar el filtro de la lavadora?

El filtro se encuentra en la parte inferior frontal de la lavadora. Abra la tapa, desenrosque el filtro en sentido contrario a las agujas del reloj y límpielo bajo agua corriente. Vuelva a enroscarlo bien antes de cerrar.

¿Qué hacer si la lavadora no desagua?

Verifique que la manguera de desagüe no esté doblada u obstruida. Limpie el filtro de desagüe. Si el problema persiste, la bomba de desagüe puede estar defectuosa y debe reemplazarse.

¿Puedo usar agua caliente con esta lavadora?

El modelo CFPWD15W se llena solo con agua fría. La lavadora calienta el agua mediante su propio sistema para los ciclos caliente o tibio. No conecte una manguera de agua caliente.

¿Cómo activar el seguro infantil?

Presione simultáneamente los botones 'Temperatura' y 'Velocidad de centrifugado' durante 3 segundos. Aparecerá un candado. Para desactivar, repita la misma operación.

¿Qué programas de lavado están disponibles?

Los programas incluyen: Normal, Delicado, Rápido (30 min), Aclarado y Centrifugado, y Solo Vaciado. Elija según el tipo de tejido.

La lavadora hace un ruido anormal durante el centrifugado, ¿qué hacer?

Detenga la lavadora y verifique que la ropa esté bien distribuida en la cuba. Si el ruido persiste, verifique que la lavadora esté nivelada (las cuatro patas tocan el suelo). Un desequilibrio puede causar vibraciones.

¿Dónde encontrar piezas de repuesto para el CFPWD15W?

Las piezas de repuesto están disponibles en distribuidores autorizados de Frigidaire o en línea. Las piezas comunes son la correa, la bomba de desagüe, el filtro y la junta de la puerta.

¿Cuál es la vida útil promedio de esta lavadora?

Con un mantenimiento regular (limpieza del filtro, descalcificación), la lavadora puede durar 10 a 15 años. La garantía de un año cubre las piezas mecánicas.

MANUAL DE USUARIO CFPWD15W FRIGIDAIRE

Utilice estas instrucciones para instalar el pedestal por debajo de la lavadora y secadora de instalacion a la referencia con temporizadores mecánicos.

D 1 soporte delantero izquierdo.
E 1 soporte delantero direcho.
F 2 soportes trazeros.

D

F

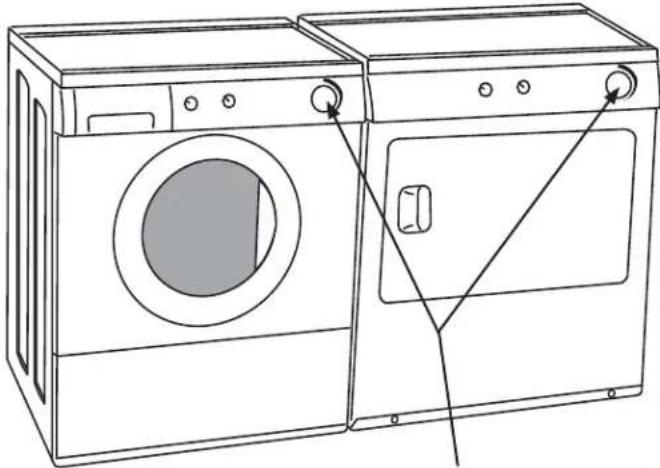

La consola de la lavadora y la secadora tiene un temporizador de tipo mecánico.

SCREW KIT COMPONENTS:

C 14#10(16x.500) screws.

COMPOSANTS DU NECESSAIRE DE VIS:

C 14 vis n° 10 (16 x .500).

PIEZAS DEL KIT (TORNILLOS):

C 14 tornillos n.° 10 (16 x .500).

Llave universal optional (disponible a travers de su distribuidor local)

WARNING

El no desconectar el suministro electrico an-tes de la instalacion apilada puede occasionar lesiones personales o incluo la muerte.

La instalación inadequada de la ventilación de la secadora puede occasionar lesiones personales o días a la propidad.

Para evaporar lesiones en la espalda u autre • tipo de lesiones, procure levantar o mover la lavadora o secadora con lapellura de mas de una persona.

No apile la secadora sobre la lavadora si ya está instalada sobre un pedestal.

La version en español continua en la page 8.

137338900 A (1002)

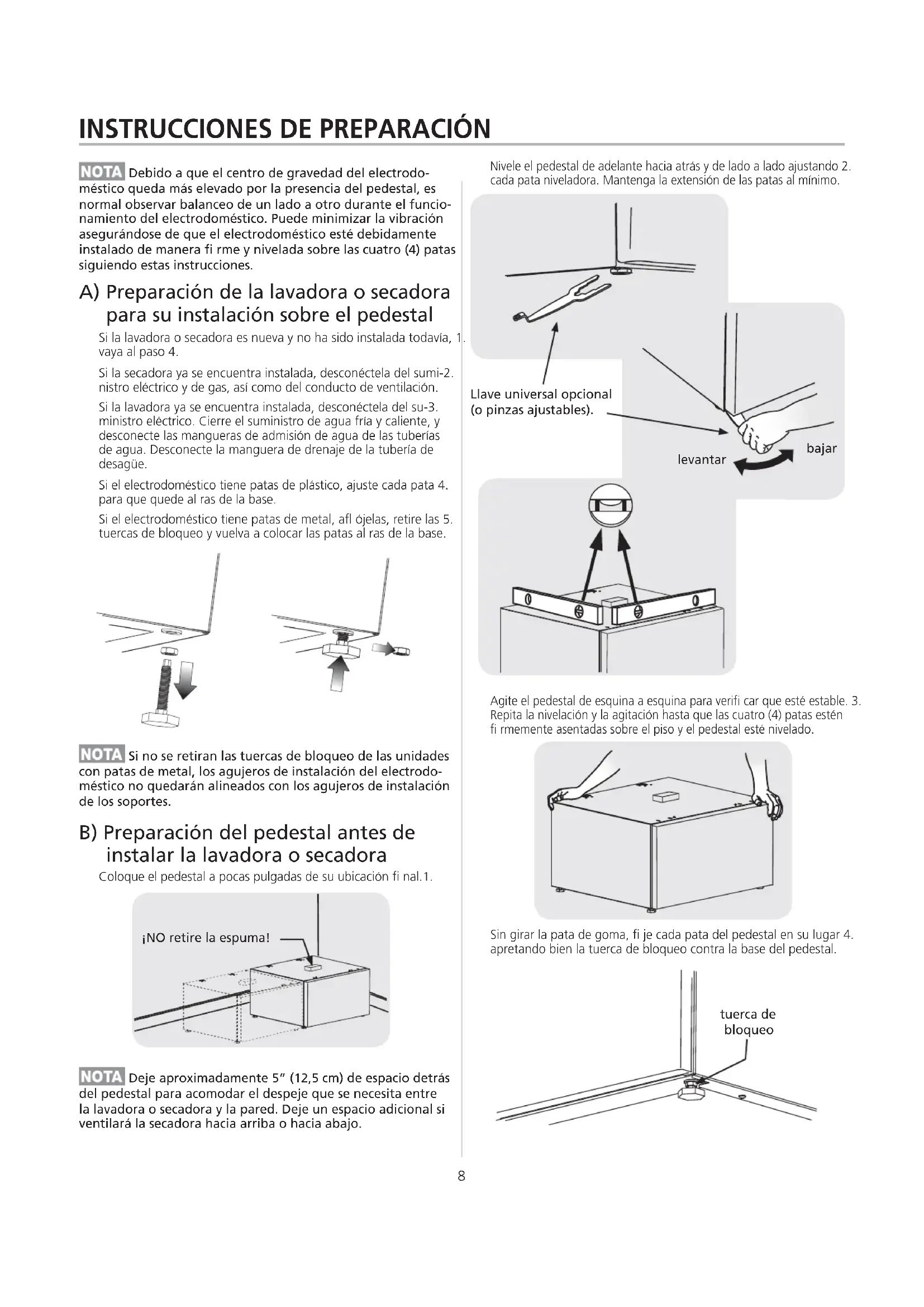

NOTA Debido a que el centro de gravedad del electrodomestico queda más elevado por la presencia del pedestal, es normal observar balanceo de un bajo otro durante el functiOnamento del electrodomestico. Puede minimizar la vibracion asegurandose de que el electrodomestico este debidamente instalado de forma fi rme y nivelada sobre las quatre (4) patas siguiendo estas instrucciones.

A) Preparación de la lavadora o secadora para su instalación sobre el pedestal

Si la lavadora o secadora es ahora y no ha sido instalada todavia, 1. vaya al paso 4.

Si la secadora ya se encuesta instalada, desconectela del sumi-2. nistro electrico y de gas, asi como del conducto de ventilacion.

Si la lavadora ya se encuesta instalada, desconectela del su-3. ministro eletrico. Cierre el suministro de agua fria y caliente, y desconnecte las mangueras de admisión de agua de las tuberias de agua. Desconnecte la manguera de drenaje de la tuberia de desague.

Si el electrodomesticoiene patas de plastico,ajuste cada pata 4. para que quede al ras de la base.

Si el electrodomesticoiene patas de metal, afl ojelas, retire las 5. tuercas de bloqueo y vuelva a colocar las patas al ras de la base.

NOTA Si no se retiran las tuercas de bloqueo de las unidades con patas de metal, los agujeros de instalacion del electrodomestico no quedaran alineados con los agujeros de instalacion de los soportes.

B) Preparación del pedestal antes de instalar la lavadora o secadora

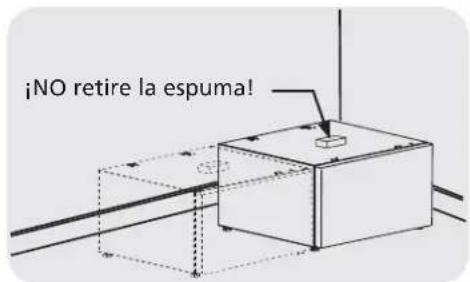

Coloque el pedestal a pocas pulgadas de su ubicacion final.1.

NOTA Deje aproximadamente 5'' (12,5 cm) de espacio detrás del pedestal para acomodar el despeje que se necesita entre la lavadora o secadora y la pared. Deje un espacio adicional si ventilará la secadora hacía arriba o hacía bajo.

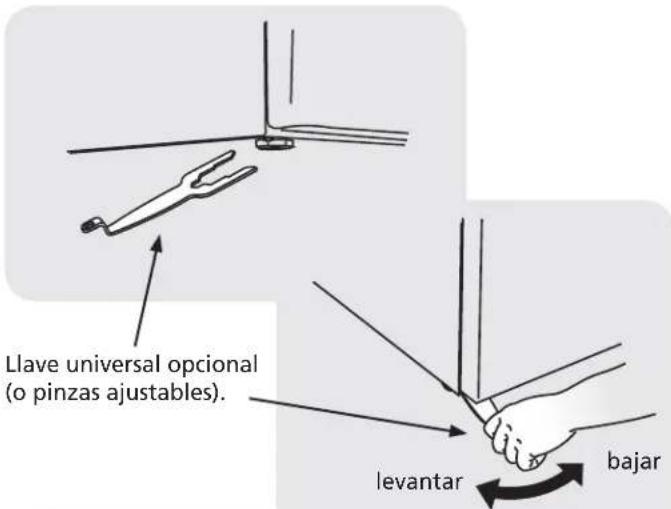

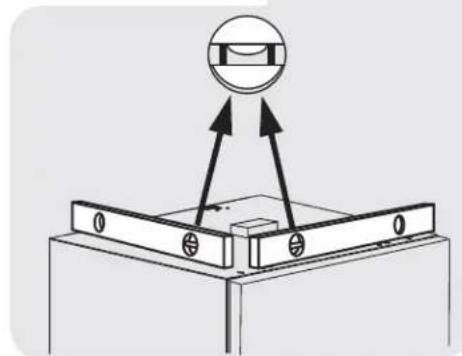

Nivele el pedestal de adelante hacía atras y de lado a lado ajustando 2. cada pata niveladora. Mantenga la extension de las patas al minimo.

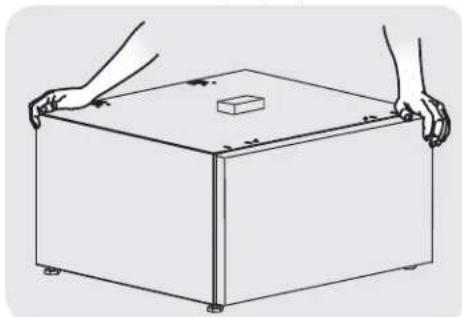

Agite el pedestal de esquina a esquina para verifi car que este estable.3. Repita la nivelacion y la agitacion hasta que las quatre (4) patas esten fi rmente asentadas sobre el piso y el pedestal este nivelado.

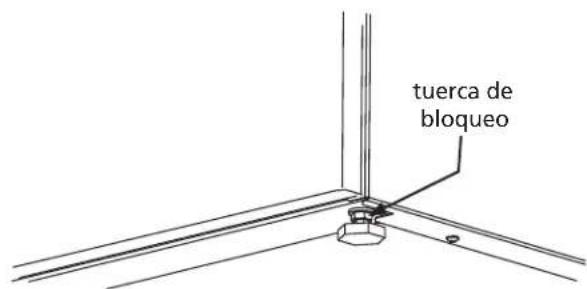

Sin girar la pata de goma, fi je cada pata del pedestal en su lugar 4.\ apretando bien la tuerca de bloqueo contra la base del pedestal.

INSTRUCCIONES DE INSTALLACION DE LA LAVADORA DE 3.1 pies cubicos

C_1 Fijación de los accesos de instalación de la lavadora

Lea las siguientes instrucciones para instalar este tipo de lavadora 1 sobre el pedestal:

Retire los 2 tornillos del panel de acceso de servicios ubicado bajo del panel delantero.

Retire el panel de acceso de service inferior.2.

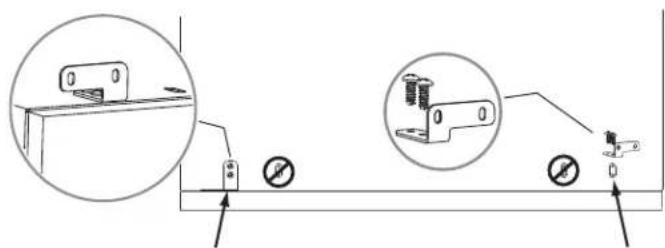

Retire los 2 tornillos inferiores de la lámina trasera de la lavadora. 3. Conserve los tornillos para la reinstalación.

Fije cada sujetador delantero al juego más externo de agujeros 4. usingo 2 tornillos.

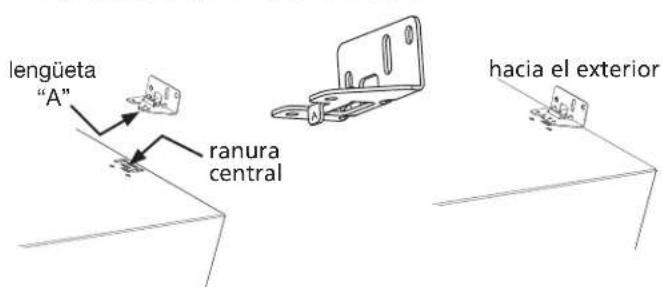

Introduzca la lengüeta "A" de cada soporte triturero en las ranuras 5, centrales de la parte triturera del pedestal. Oriente el soporte hacía la parte exterior para instalar la lavadora.

Instale 2 tornillos en cada soporte trasero para alinear los aguje-6. ros del pedestal.

D1) Montaje de la lavadora

PRECAUCION - PELIGRO DE EXCESO DE PESO - Para evaporar lesiones en la espalda u autre tipo de lesiones, mas de una persona deberá levantar o mover la lavadora.

Con la ayud de una o más personas, incline la lavadora leve-1.
mente hacer atrás y levántela sobre el pedestal. Con la lavadora
aún inclinada, deslicelá hacer atrás contra los soportes traseros y
asiente ciuidadosamente la parte delantera de la unidad de manera que quede entre los soportes delanteros y traseros.

Ajuste el electrodomestico de lado a lado para alinear sus aguje-2. ros de instalacion con los agujeros de los soportes del pedestal.

Reinstale los tornillos de la lamina trasera en cada soporte triturero 3. para fi jarlos a la base de la lavadora.

Instale un tornillo a工程技术 del agujero exterior de cada soporte 4. delantero para fi jarlo a la base de la lavadora.

Reinstale el panel de acceso de service inferior con los 2 tornillos 5. que retiro anteriormente.

E1) Instalación o reinstalación de la lavadora

Deslice el electrodomestico y pedestal a su ubicacion fi nal.1.

Verifi que que esté nivolvimento y agite las quatre (4) patas{nuevamen-2 te. Repita este paso hasta que la unidad quede fi rme y nivelada.

Consulte las Instrucciones de instalacion de la lavadora para obte-3. cer detalles completos sobre la connexion del agua, del drenaje o del suministro eletrico.

INSTRUCCIONES DE INSTALLACION DE LA SECADEORA DE 5.7 pies cubicos

C_1 Fijación de los accesos de instalación de la secadora

Lea las siguientes instrucciones para instalar este tipo de secado-1 ra sobre el pedestal:

Secadora estilo gabinete con 2 hendiduras laterales y un disco removable de 4 pulgadas (10,2 cm) para ventilacion lateral.

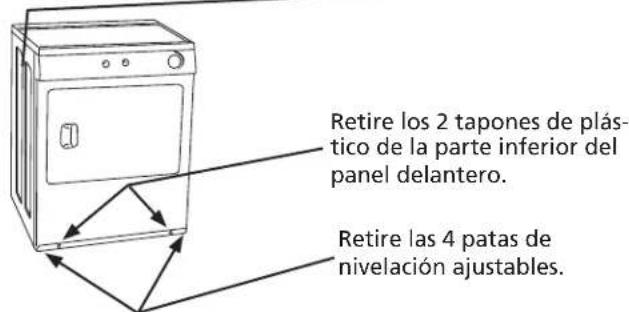

Retire las 4 patas de nivelación ajustables de la base del electro-2. dométrico y conservelas para uso futuro.

Retire los 2 tapones de plástico de la parte inferior del panel delantero.3

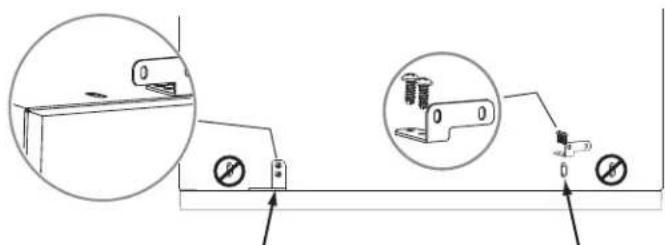

Fije cada susjetador delantero al juego más externo de agujeros 4. usingo 2 tornillos.

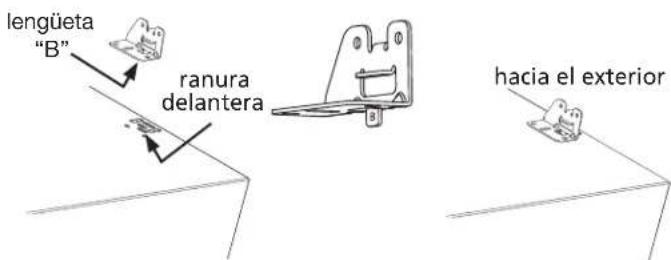

1. Introduzca la lengüeta "B" de cada soporte trasero en las ranuras delanteras de la parte trasera del pedestal. Oriente el soporte hacía la parte exterior para instalar la secadora.

1. Instale 2 tornillos en cada soporte trasero para alinear los agujeros del pedestal.

D1) Montaje de la secadora

A PRECAUCION - PELIGRO DE EXCESO DE PESO - Para evaporar lesiones en la espalda u autre tipo de lesiones, mas de una persona deben levantar o mover la secadora.

Con la ayud de una o más personas, incline la secadora leve-1. breve hacer atrás y levántela sobre el pedestal. Con la secadora aún inclinada, deslicela hacía atrás contra los soportes traseros de modo que las lenguetas de dichos soportes encajen en las ranuras de la parte trasera de la secadora. Asiente cuidadosamente la parte delantera de la unidad deerable que quede entre los soportes delanteros y traseros.

COLOQUE LAS LENGUE-TAS TRASERAS

Ajuste el electrodomestico de lado a lado para alinear sus aguje-2. ros de instalacion con los agujeros de los soportes del pedestal. Instale un tornillo a工程技术 del agujero interno de cada soporte 3. delantero para fi jarlo a la base de la secadora.

Coloque-Newamente los tapones de plastico en el panel delantero.4.

E1) Instalación o reinstalación de la secadora

Deslice el electrodomestico y el pedestal a su ubicacion final.1. Verifi que que este nivelado y agite las quatre (4) patas nue-2. vamente. Repita este paso hasta que la unidad quede fi rme y nivelada.

Consulte las 3. Instruetiones de instalacion de la secadora para Obtener detalles completos sobre la connexion del suministro electrico y de gas o de los conductos de ventilacion.

WARRANTY

Garantía completa de un año para las piezas mecánicas

Durante un ano a partir de la fecha de compra, cuando este pedestal se instala con las lavadoras o secadoras indicadas (consulte el manual del propietario para concer el Modelo spécifique co) y cuando se usa segun la informacion proportionada en la guia de uso y增值服务, las instruetiones de referencia y las instruetiones de instalacion, el proveedor reparar o replazararacularia de sus piezas mecanicas si se encontrararan defectuosas anesternales o mano de obr. Conserve su recibo de compra. La fecha del recibo establece la duracion de la garantia, en caso de que se requieran piezas de repuestos.Esta garantia le otorga direchos legales spécifique cos. Usted peut tener ademas与其他os direchos que varian de un estado a other.

Restricción de la garantía

Si el pedestal se usa para cadaquier proposto que no sea el de uso familiar privado o con cadaquier producto que requiera modificcion para realizar la instalacion, esta garantia quedarà nula y sin validez.

Piezas en garantía

Las piezas en garantía estarán disponibles a工程技术 del distribuidor sobre el pedestal; también puede consultar la guía de uso y cuidado proporciónada con la lavadora o secadora que se instale en el pedestal para Obtener información de contacto.

REGISTRO DEL PRODUCTO

En el空間 que se proporciona a continuación, registre la Fecha de compray y el número de modelos del producto.

N.° de Modelo:

Fecha de compra:

Conserve estas instrucciones y su recibo de compra para referencia futura.
