Type de produit	Support de fixation d'angle pour caméra réseau
Marque	Axis
Modèle	T91A64
Dimensions (L x H x P)	345 x 200 x 185 mm (13,6 x 8 x 7,3 po.)
Poids	1250 g (2,8 lb)
Charge maximale	15 kg (33 lb)
Matériau	Aluminium
Couleur	NCS S 1002-B (blanc cassé)
Diamètre des trous de fixation	10 mm (0,4 po.)
Accessoires requis (non inclus)	Support mural AXIS T91A61 et dispositif de fixation du support
Vis fournies	4 vis M8x22
Type d'installation	Montage d'angle pour caméra réseau Axis
Utilisation prévue	Fixation de caméra sur un angle extérieur ou intérieur
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de produits abrasifs.
Sécurité	Respecter les lois et réglementations locales lors de l'installation.
Pièces détachées et réparabilité	Aucune pièce détachée spécifique. En cas de problème, contacter le support Axis.
Informations générales	Ce support nécessite le support mural AXIS T91A61 (vendu séparément) pour une installation complète.

FOIRE AUX QUESTIONS - T91A64 AXIS

Quels accessoires sont nécessaires pour installer le support d'angle AXIS T91A64 ?

Le support d'angle AXIS T91A64 nécessite le support mural AXIS T91A61 et le dispositif de fixation du support, qui sont vendus séparément. Le kit T91A64 inclut uniquement 4 vis M8x22.

Le support T91A64 peut-il être utilisé directement sur un mur sans accessoires supplémentaires ?

Non, le T91A64 est un support d'angle qui se fixe sur un support mural AXIS T91A61. Sans celui-ci, l'installation n'est pas possible.

Quel est le poids maximal que peut supporter le support d'angle T91A64 ?

Le support d'angle peut supporter une charge maximale de 15 kg (33 lb), incluant le poids de la caméra et des accessoires.

Quelles sont les dimensions du support T91A64 ?

Les dimensions sont 345 x 200 x 185 mm (13,6 x 8 x 7,3 pouces).

De quel matériau est fabriqué le support T91A64 ?

Le support est en aluminium de couleur NCS S 1002-B (blanc cassé).

Comment fixer le support d'angle sur le mur ?

Fixez d'abord le support d'angle au mur avec des vis adaptées (trous de 10 mm). Ensuite, fixez le dispositif de fixation du support (non inclus) sur le support d'angle à l'aide des vis fournies. Enfin, accrochez le support mural AXIS T91A61 sur le dispositif de fixation.

Quel type de vis utiliser pour fixer le support d'angle au mur ?

Utilisez des vis appropriées au matériau du mur (béton, brique, etc.) avec un diamètre de 10 mm. Les vis fournies (M8x22) servent à fixer le dispositif de fixation au support d'angle.

Le support T91A64 peut-il être utilisé en extérieur ?

Oui, le support en aluminium résiste aux intempéries. Assurez-vous que les vis et la caméra sont également adaptées à une utilisation extérieure.

Comment nettoyer le support T91A64 ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager la finition.

Où trouver le guide d'installation complet ?

Le guide d'installation complet est disponible sur le site www.axis.com. Vous pouvez également télécharger la notice PDF sur notice-facile.com.

MODE D'EMPLOI T91A64 AXIS

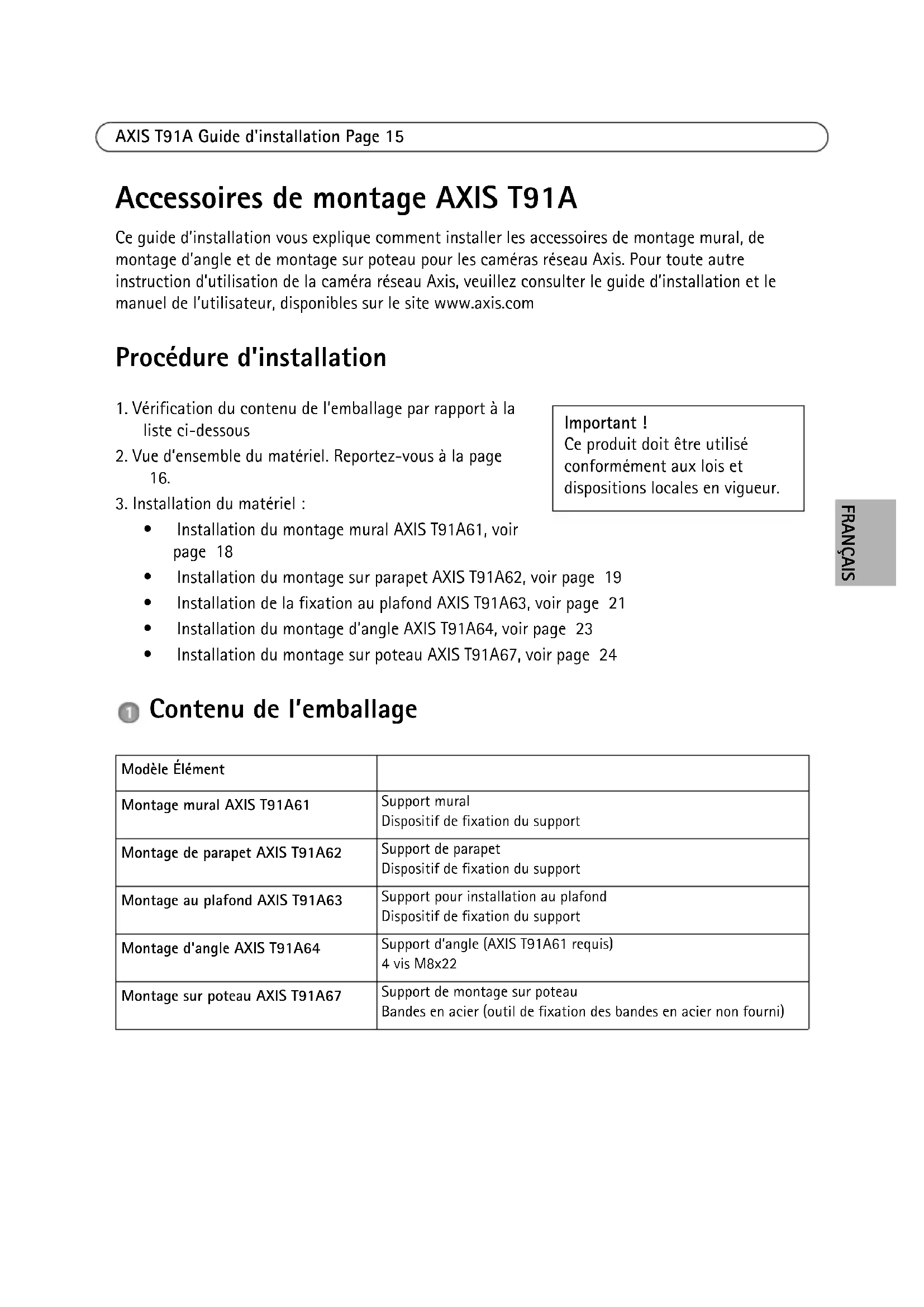

Accessoires de montage AXIS T91A

Ce guide d'installation vous explique comment installer les accessoires de montage mural, de montage d'angle et de montage sur poteau pour les caméras réseau Axis. Pour toute autre instruction d'utilisation de la caméra réseau Axis, veuillez consulter le guide d'installation et le manuel de l'utilisateur, disponibles sur le site www.axis.com

Procédure d'installation

1. Vérification du contenu de l'emballage par rapport à la liste ci-dessous
2. Vue d'ensemble du matériel. Reportez-vous à la page 16.
3. Installation du matériel :

• Installation du montage mural AXIS T91A61, voir page 18 • Installation du montage sur parapet AXIS T91A62, voir page 19 • Installation de la fixation au plafond AXIS T91A63, voir page 21 • Installation du montage d'angle AXIS T91A64, voir page 23 • Installation du montage sur poteau AXIS T91A67, voir page 24

Important!

Ce produit doit être utilisé conformément aux lois et dispositions locales en vigueur.

1 Contenu de l'emballage

Modèle Élément
Montage mural AXIS T91A61	Support muralDispositif de fixation du support
Montage de parapet AXIS T91A62	Support de parapetDispositif de fixation du support
Montage au plafond AXIS T91A63	Support pour installation au plafondDispositif de fixation du support
Montage d'angle AXIS T91A64	Support d'angle (AXIS T91A61 requis)4 vis M8x22
Montage sur poteau AXIS T91A67	Support de montage sur poteauBandes en acier (outil de fixation des bandes en acier non fourni)

2 Description du matériel

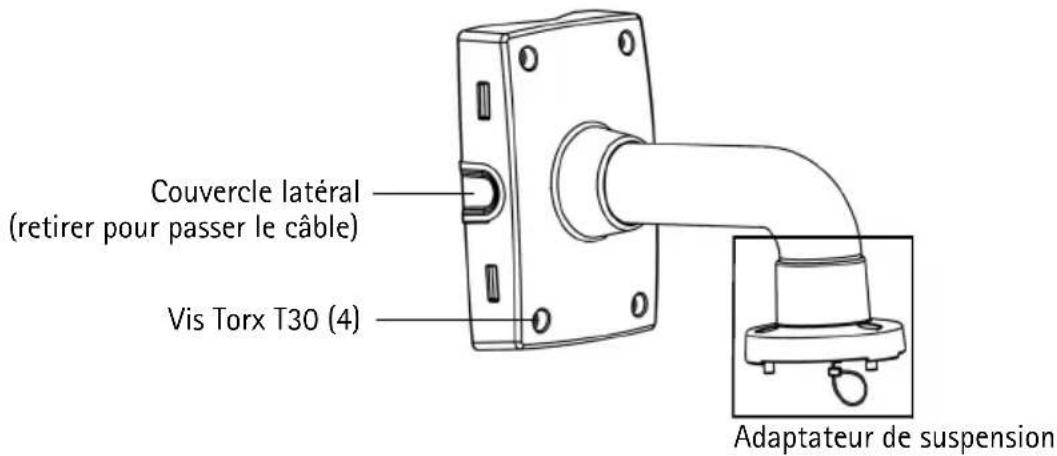

Couvercle latéral (retirer pour passer le câble) Vis Torx T30 (4) Adaptateur de suspension

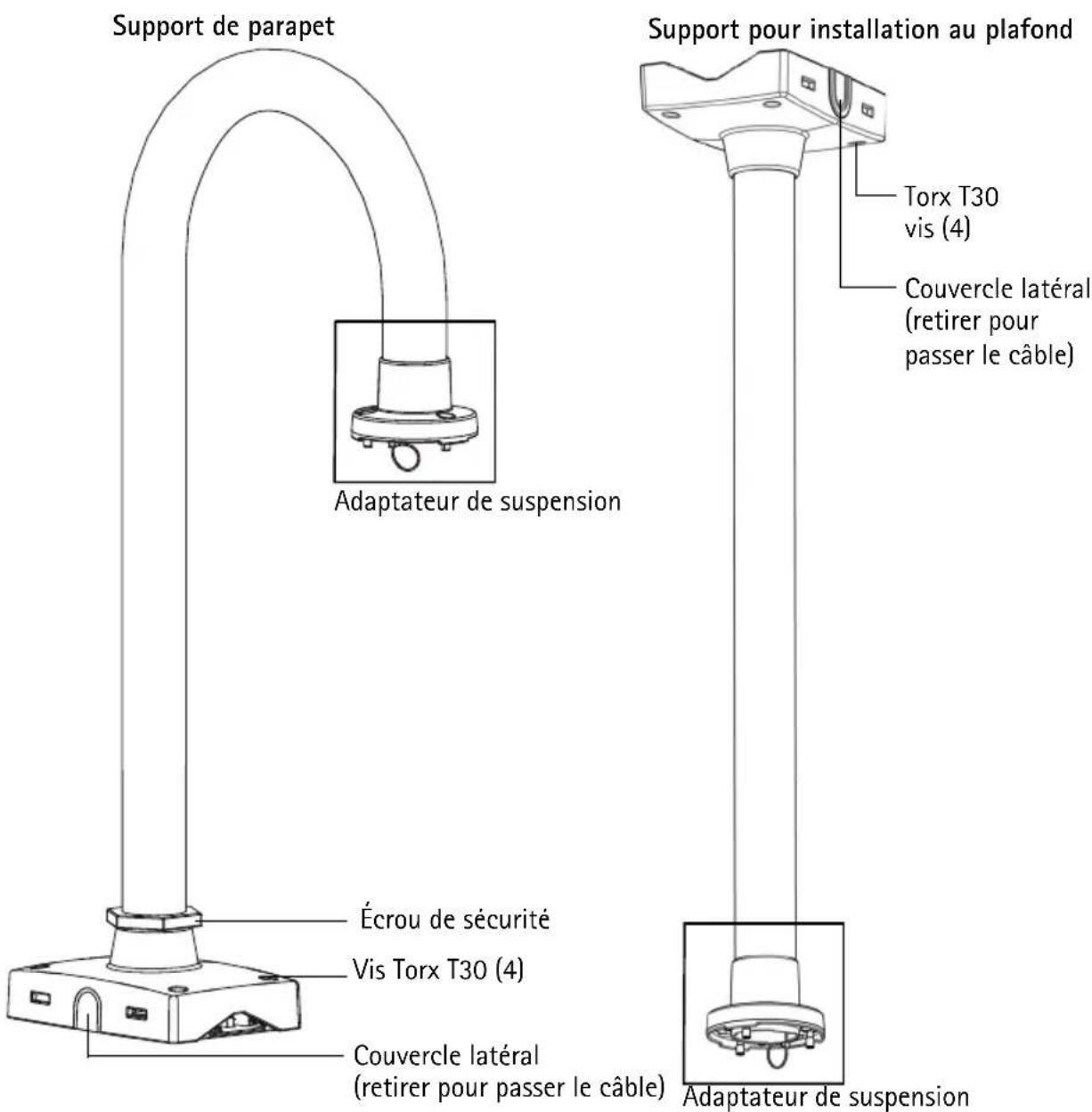

Support de parapet Écrou de sécurité Vis Torx T30 (4) Couvercle latéral (retirer pour passer le câble) Adaptateur de suspension Support pour installation au plafond Torx T30 vis (4) Couvercle latéral (retirer pour passer le câble) Adaptateur de suspension

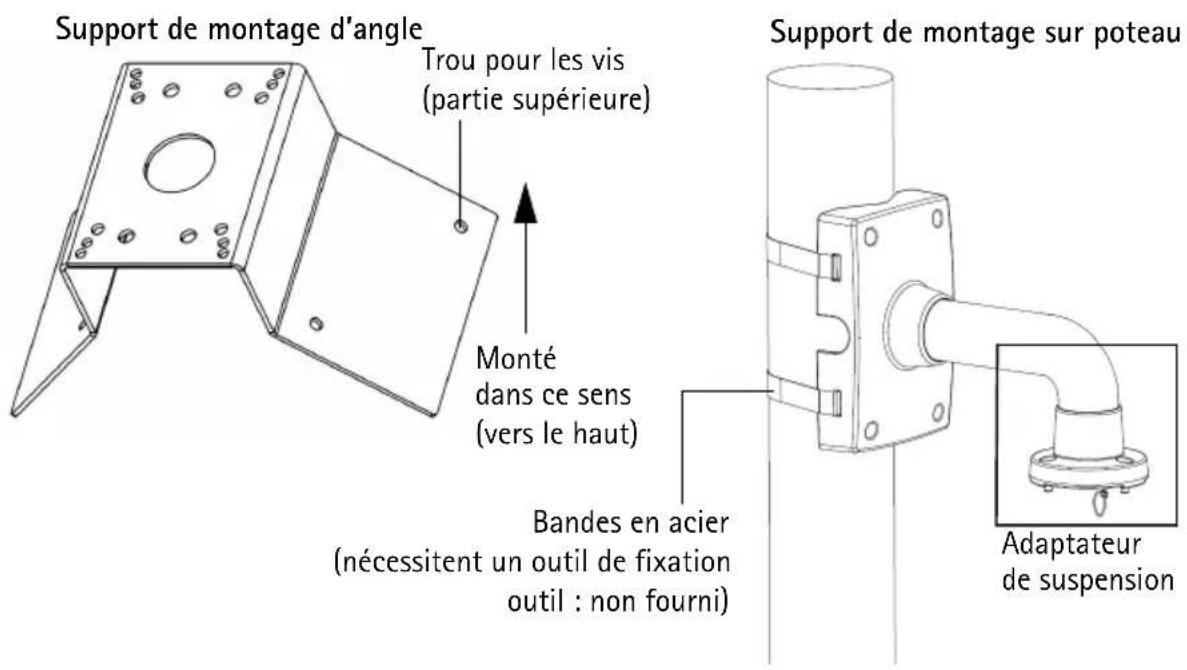

Support de montage d'angle Trou pour les vis (partie supérieure) Monté dans ce sens (vers le haut) Bandes en acier (nécessitent un outil de fixation outil : non fourni) Support de montage sur poteau Adaptateur de suspension

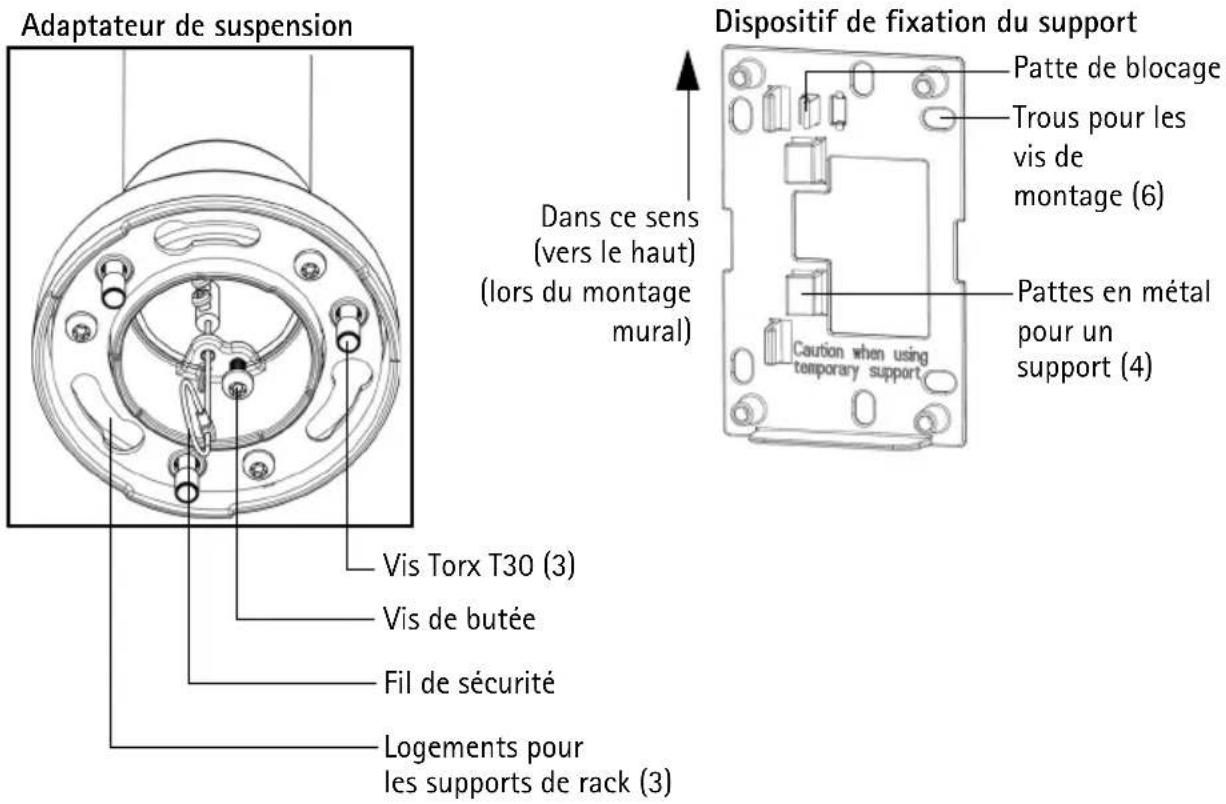

Adaptateur de suspension Dans ce sens (vers le haut) (lors du montage mural) Vis Torx T30 (3) Vis de butée Fil de sécurité Logements pour les supports de rack (3) Dispositif de fixation du support Patte de blocage Trous pour les vis de montage (6) Pattes en métal pour un support (4) Caution when using temporary support

Remarque :

Certaines installations peuvent nécessiter le remplacement de l'adaptateur de suspension. Pour ce faire, desserrez la vis de butée et dévissez l'adaptateur. Le cas échéant, reportez-vous au Guide d'installation fourni avec l'adaptateur de suspension.

Installation de montage mural AXIS T91A61

1. Reportez-vous à la section Description du matériel, à la page 16 pour obtenir des informations sur les pièces fournies.
2. Acheminez le câble réseau à travers ou le long du mur.
3. Fixez le dispositif de fixation du support dans la position souhaitée en utilisant des vis qui sont appropriées au matériau mural et au poids de la caméra et du support.
4. Le support mural peut être temporairement accroché sur le dispositif de fixation du support, afin d'acheminer facilement le câble dans le support :

Pattes Glisser le support entre les pattes sur le dispositif de fixation du support Patte de blocage Faire pivoter le support mural vers le côté pour obtenir un support temporaire

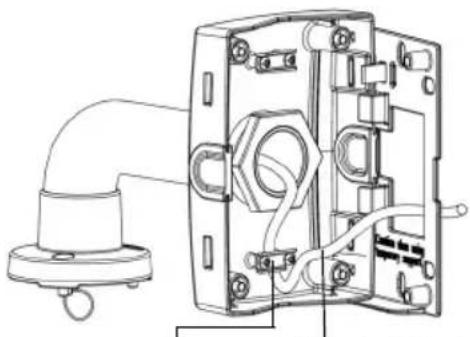

1. Faites passer les câbles nécessaires dans le support mural en le fixant dans le dispositif de support du câble.

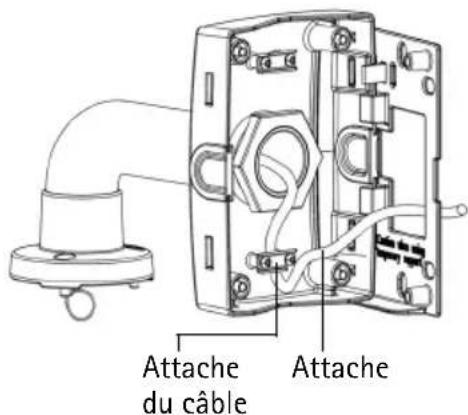

Attache du câble Attache

1. Tirez la patte de blocage et décrochez le support mural de la position temporaire.
2. Utilisez les vis Torx pour fixer le support mural au dispositif de fixation du support.
3. Reportez-vous au guide d'installation de la caméra réseau pour savoir comment fixer la caméra au support.

Installation de montage de parapet AXIS T91A62

1. Reportez-vous à la section Description du matériel, à la page 16 pour obtenir des informations sur les pièces fournies.
2. Acheminez le câble réseau à travers ou le long du toit.
3. Fixez le dispositif de fixation du support dans la position souhaitée sur le toit en utilisant des vis qui sont appropriées au matériau mural et au poids de la caméra et du support. Installez le support à 80 mm maximum (3.2 po.) du bord du toit pour que le diamètre extérieur de la caméra s'aligne avec le bord du toit. Poids maximum autorisé 15 kg (33 livres).
4. Faites passer les câbles nécessaires dans le support de parapet en le fixant dans le dispositif de support du câble.

Remarque : ne pas utiliser le dispositif de fixation du support comme support temporaire avec le support de parapet. Dispositif de support du câble Attache Dispositif de fixation du support Installation du dispositif de fixation du support 80 mm max. (3,2 po.) du bord du toit

1. Utilisez les vis Torx pour fixer le support du parapet au dispositif de fixation du support.

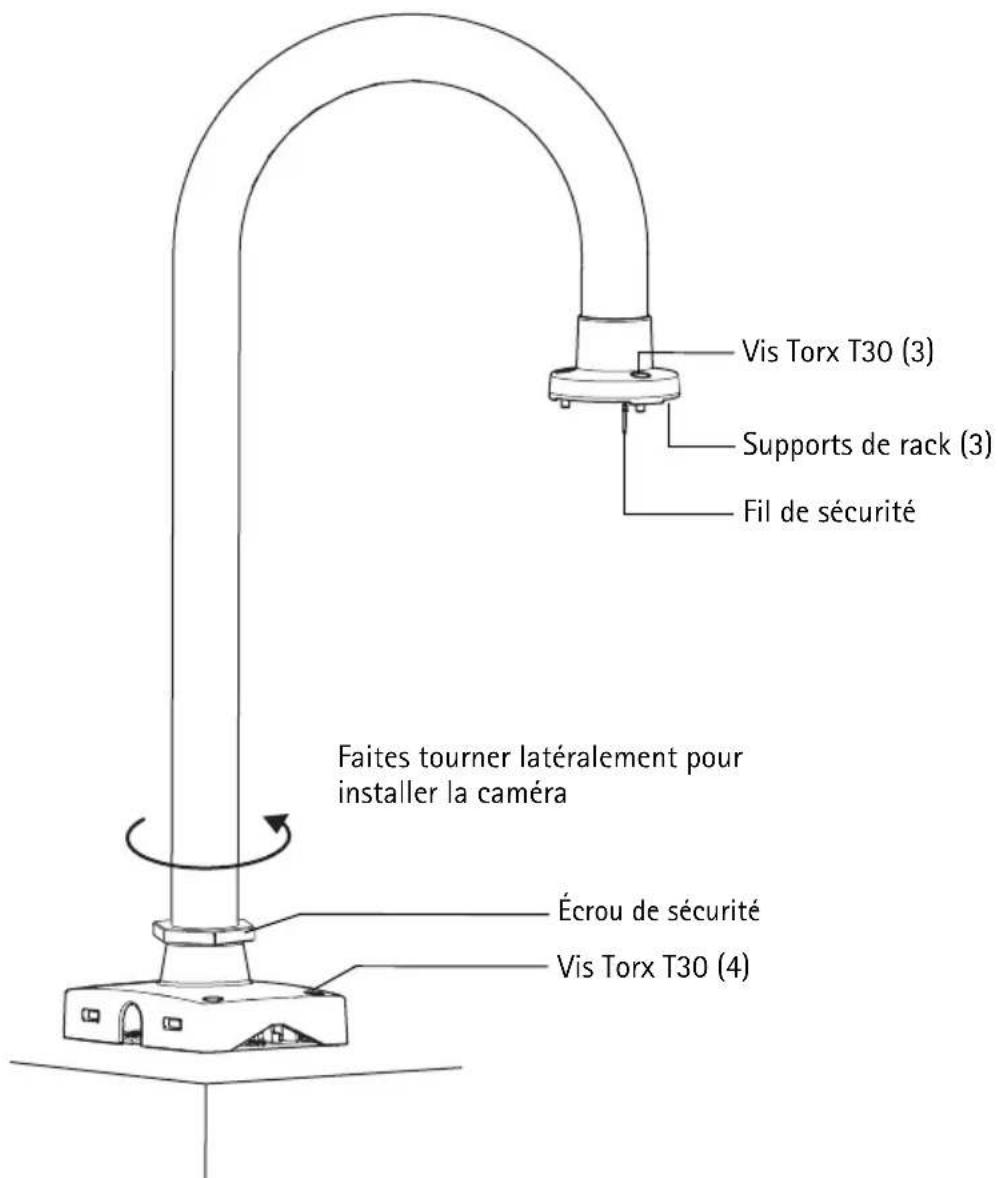

2. Faites tourner le support et serrez l'écrou de sécurité pour bloquer le support dans une position latérale. La caméra peut maintenant être installée en toute sécurité au lieu d'être suspendue sur le bord du toit. C'est pourquoi l'écrou de sécurité est desserré à la livraison.

Vis Torx T30 (3) Supports de rack (3) Fil de sécurité Faites tourner latéralement pour installer la caméra Écrou de sécurité Vis Torx T30 (4)

1. Reportez-vous au guide d'installation de la caméra réseau pour savoir comment fixer la caméra au support.
2. Faites tourner le support dans la position et serrez bien l'écrou de sécurité.

Remarques :

- Certaines installations peuvent nécessiter le remplacement de l'adaptateur de suspension. Pour ce faire, desserrez la vis de butée et dévissez l'adaptateur. Le cas échéant, reportez-vous au Guide d'installation fourni avec l'adaptateur de suspension.

Installation de montage au plafond AXIS T91A63

1. Reportez-vous à la section Description du matériel, à la page 16 et à la page 17 pour obtenir des informations sur les pièces fournies.
2. Acheminez le câble réseau à travers ou le long du plafond.
3. Fixez le dispositif de fixation du support dans la position souhaitée sur le plafond en utilisant des vis qui sont appropriées au matériau du plafond et au poids de la caméra et du support. Poids maximum autorisé 15kg (33 livres).

Car, in using inquiry aport. Remarque : ne du ave pla

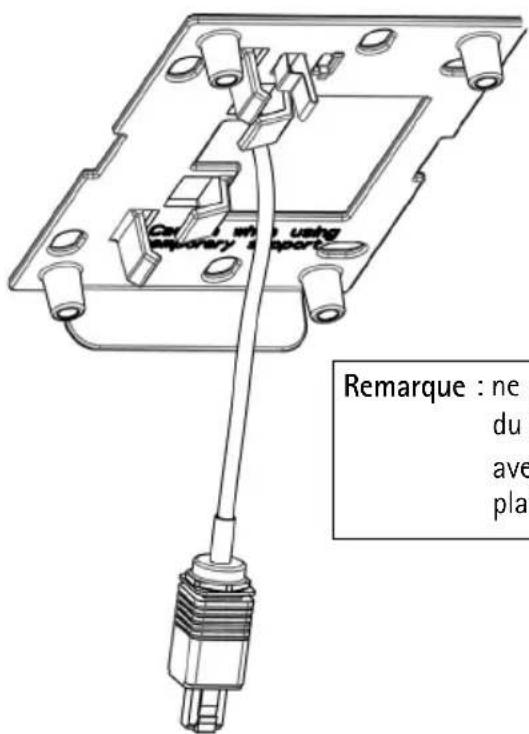

Remarque : ne pas utiliser le dispositif de fixation du support comme support temporaire avec le support pour installation au plafond.

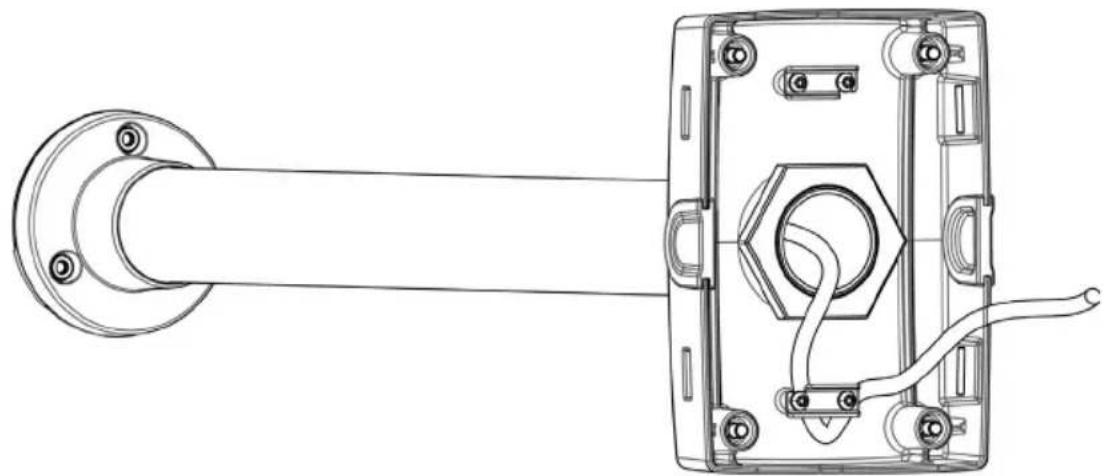

1. Faites passer les câbles nécessaires dans le support du plafond en le fixant dans le dispositif de support du câble.

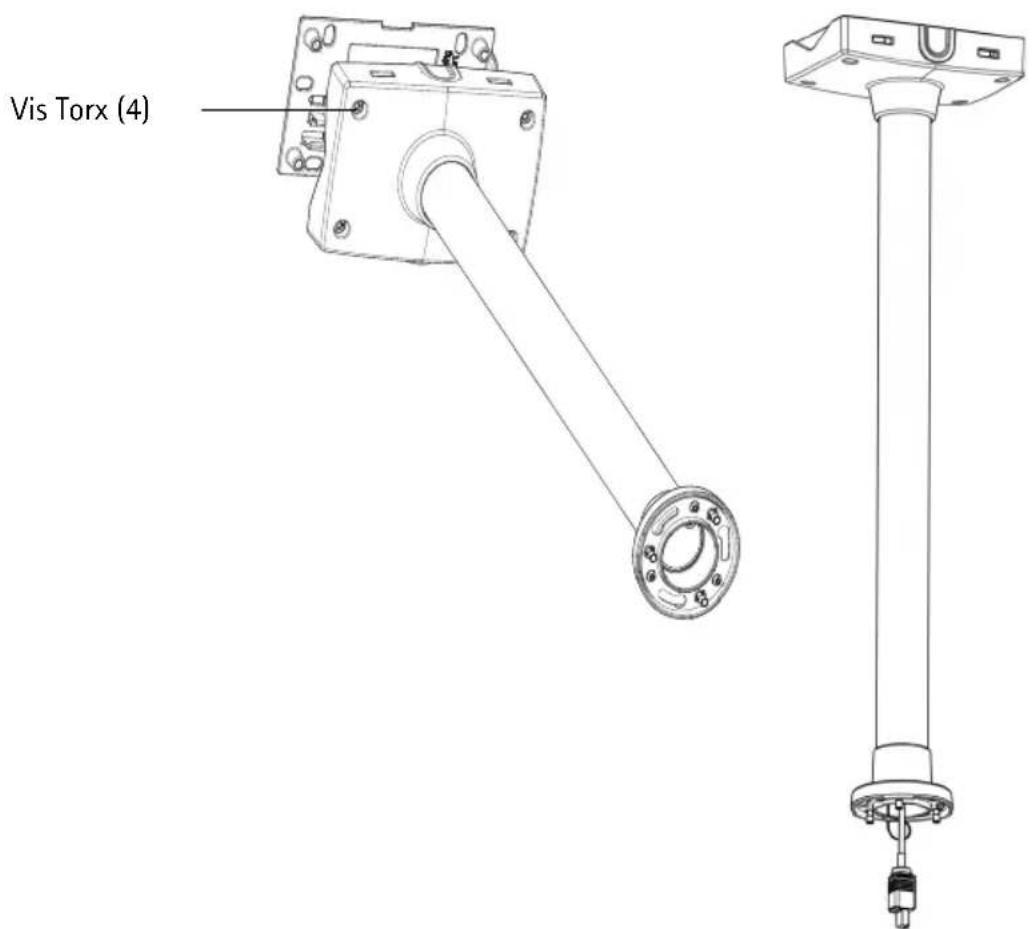

1. Utilisez les vis Torx pour fixer le support du plafond au dispositif de fixation du support.

Vis Torx (4)

1. Reportez-vous au guide d'installation de la caméra réseau pour savoir comment fixer la caméra au support.

Installation de montage d'angle AXIS T91A64

1. Reportez-vous à la section Description du matériel, à la page 16 pour obtenir des informations sur les pièces fournies.
2. Fixez le support d'angle dans la position souhaitée en utilisant des vis qui sont appropriées au matériau mural et au poids de la caméra et du support.
3. Fixez le dispositif de fixation du support (non inclus) au support d'angle en utilisant les vis fournies.
4. Le support mural (non inclus) peut être temporairement accroché sur le dispositif de fixation du support, afin d'acheminer facilement le câble dans le support :

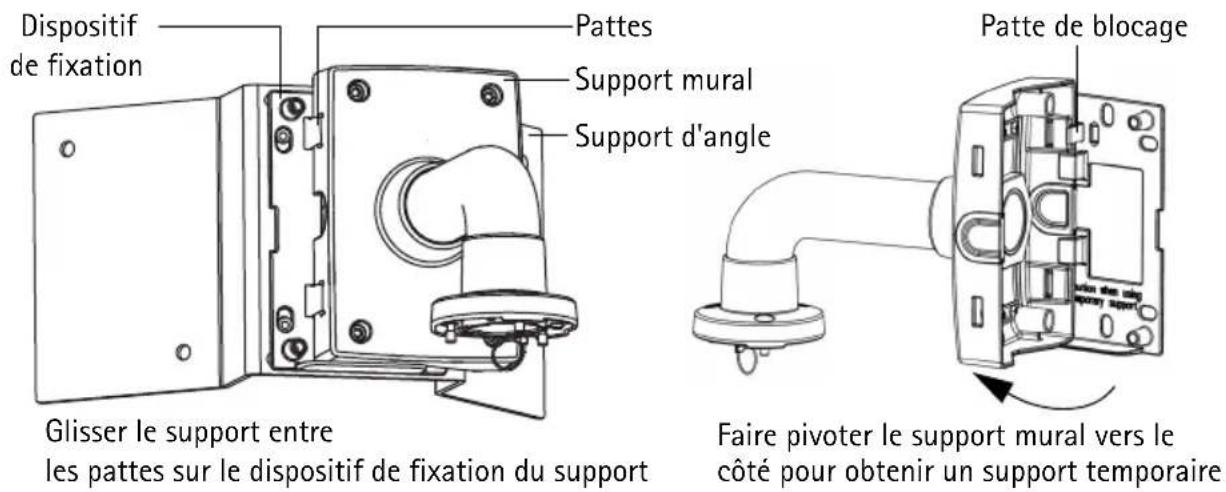

Dispositif de fixation Pattes Support mural Support d'angle Glisser le support entre les pattes sur le dispositif de fixation du support Patte de blocage Faire pivoter le support mural vers le côté pour obtenir un support temporaire

Remarque :

Le dispositif de fixation du support et le support mural (AXIS T91A61) sont nécessaires pour l'installation mais doivent être achetés séparément, voir le tableau du Contenu de l'emballage, à la page 15.

1. Faites passer les câbles nécessaires dans le support mural en le fixant dans le dispositif de support du câble.

1. Appuyez sur la patte de blocage et décrochez le support mural de la position temporaire.
2. Utilisez les vis Torx pour fixer le support mural au dispositif de fixation du support.
3. Reportez-vous au guide d'installation de la caméra réseau pour savoir comment fixer la caméra au support.

Installation de montage sur poteau AXIS T91A67

1. Reportez-vous à la section Description du matériel, à la page 16 et 17 pour obtenir des informations sur les pièces fournies.
2. Faites passer les câbles nécessaires dans le support mural en le fixant avec le dispositif de support du câble.
3. Utilisez les bandes en acier fournies pour fixer le support au poteau et les resserrer à l'aide de l'outil de fixation des bandes en acier (non fourni).

Montage sur poteau Bandes en acier

1. Reportez-vous au guide d'installation de la caméra réseau pour savoir comment fixer la caméra au support.

Données techniques

	Montage mural AXIS T91A61	Montage de parapet AXIS T91A62	Montage au plafond AXIS T91A63	Montage d'angle AXIS T91A64	Montage sur poteau AXIS T91A67
Taille L x H x P mm (po.)	140 x 200 x 270 (5, 6 x 8 x 10, 7)	470 x 754 x 138 (18,5 x 29,7 x 5,4)	195 x 750 x 138 (7,7 x 29,5 x 5,4)	345 x 200 x 185 (13,6 x 8 x 7,3)	140 x 200 x 270 (5, 6 x 8 x 10, 7)
Poids g (livres)	1450 (3,2) 2900 (6,4)	2000 (4,4) 1250	(2,8) 1220 (2,7)
Poids maximum kg (livre)	15 (33) 15 (33) 15 (33)	15 (33) 15 (33) 15 (33)
Matériau	Aluminium Aluminium	Aluminium	Aluminium	Aluminium
Code de couleur	NCS S 1002-B	NCS S 1002-B	NCS S 1002-B	NCS S 1002-B	NCS S 1002-B
Diamètre des trous de fixation mm (po.)	9 (0,35)	9 (0,35)	9 (0,35) 10 (0,4)	-
Dimensions du poteau mm (po.)	-		-	-	80–150 (3–6)

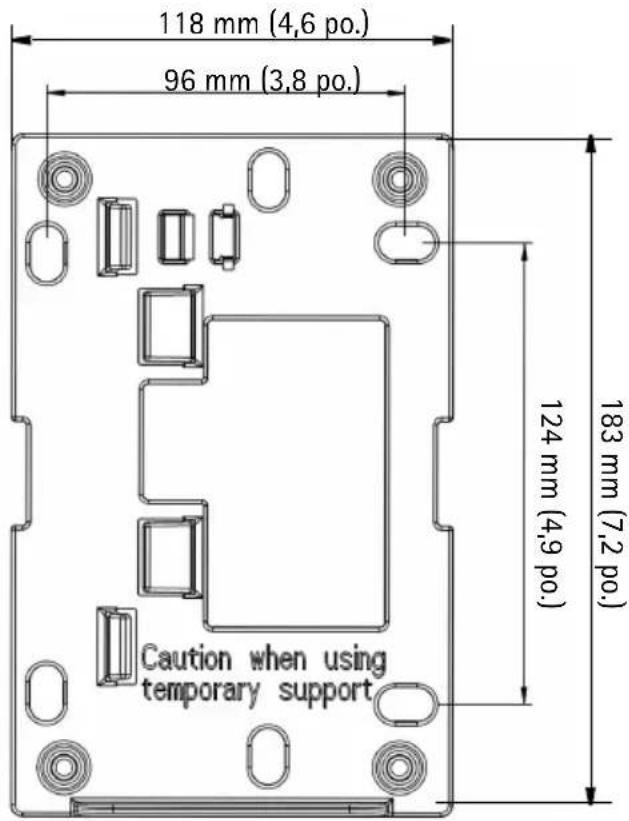

Dispositif de fixation du support

118 mm (4,6 po.) 96 mm (3,8 po.) 124 mm (4,9 po.) Caution when using temporary support 183 mm (7,2 po.)
