| Tipo de producto | Soporte de fijación de esquina para cámara de red |
| Marca | Axis |
| Modelo | T91A64 |
| Dimensiones (Ancho x Alto x Profundo) | 345 x 200 x 185 mm (13,6 x 8 x 7,3 pulg.) |
| Peso | 1250 g (2,8 lb) |
| Carga máxima | 15 kg (33 lb) |
| Material | Aluminio |
| Color | NCS S 1002-B (blanco roto) |
| Diámetro de los orificios de fijación | 10 mm (0,4 pulg.) |
| Accesorios requeridos (no incluidos) | Soporte de pared AXIS T91A61 y dispositivo de fijación del soporte |
| Tornillos suministrados | 4 tornillos M8x22 |
| Tipo de instalación | Montaje de esquina para cámara de red Axis |
| Uso previsto | Fijación de cámara en un ángulo exterior o interior |
| Mantenimiento y limpieza | Limpiar con un paño suave y seco. No usar productos abrasivos. |
| Seguridad | Cumplir con las leyes y regulaciones locales durante la instalación. |
| Piezas de repuesto y reparabilidad | No hay piezas de repuesto específicas. En caso de problema, contactar al soporte de Axis. |
| Información general | Este soporte requiere el soporte de pared AXIS T91A61 (vendido por separado) para una instalación completa. |
Preguntas frecuentes - T91A64 AXIS
Preguntas de los usuarios sobre T91A64 AXIS
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Soporte de fijación en formato PDF gratis! Encuentra tus instrucciones T91A64 - AXIS y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. T91A64 de la marca AXIS.
MANUAL DE USUARIO T91A64 AXIS

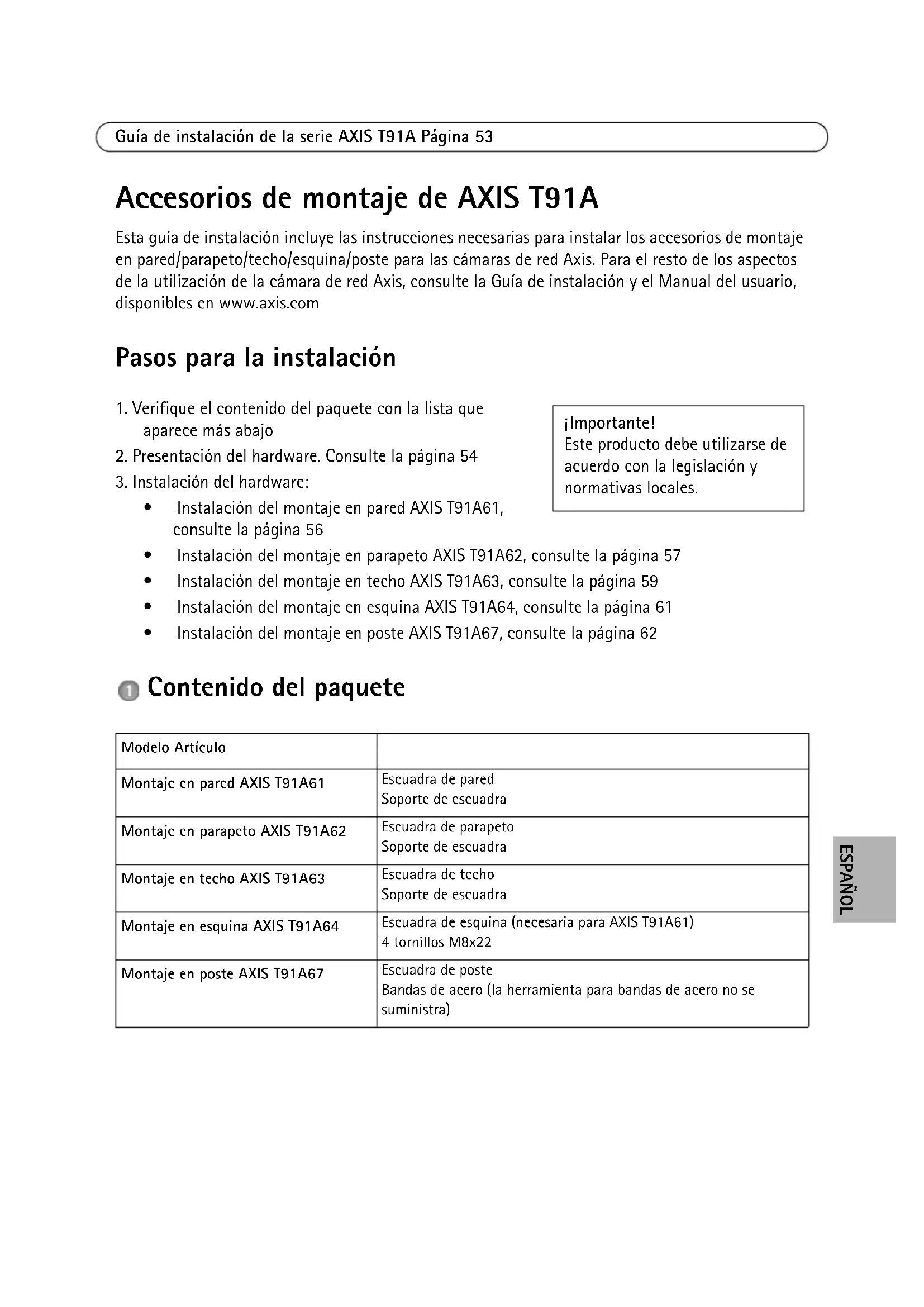

Accesorios de montaje de AXIS T91A
Esta guía de instalación incluye las instrucciones necesarias para instalar los accesorios de montaje en pared/parapeto/techo/esquina/poste para las cámaras de red Axis. Para el resto de los aspectos de la utilización de la cámara de red Axis, consulte la Guía de instalación y el Manual del usuario, disponibles en www.axis.com
Pasos para la instalación
- Verifique el contenido del paquete con la lista que aparece más abajo
- Presentación del hardware. Consulte la página 54
- Instalación del hardware:
- Instalación del montaje en pared AXIS T91A61, consulte la página 56
¡Importante!
Este producto debe utilizarse de acuerdo con la legislación y normativas locales.
• Instalación del montaje en parapeto AXIS T91A62, consulte la página 57
• Instalación del montaje en techo AXIS T91A63, consulte la página 59
• Instalación del montaje en esquina AXIS T91A64, consulte la página 61
• Instalación del montaje en poste AXIS T91A67, consulte la página 62

Contenido del paquete
| Modelo Artículo | |
| Montaje en pared AXIS T91A61 | Escuadra de paredSoporte de escuadra |
| Montaje en parapeto AXIS T91A62 | Escuadra de parapetoSoporte de escuadra |
| Montaje en techo AXIS T91A63 | Escuadra de techoSoporte de escuadra |
| Montaje en esquina AXIS T91A64 | Escuadra de esquina (necesaria para AXIS T91A61)4 tornillos M8x22 |
| Montaje en poste AXIS T91A67 | Escuadra de posteBandas de acero (la herramienta para bandas de acero no se suministra) |
Página 54 Guía de instalación de la serie AXIS T91A
2 Presentación del hardware

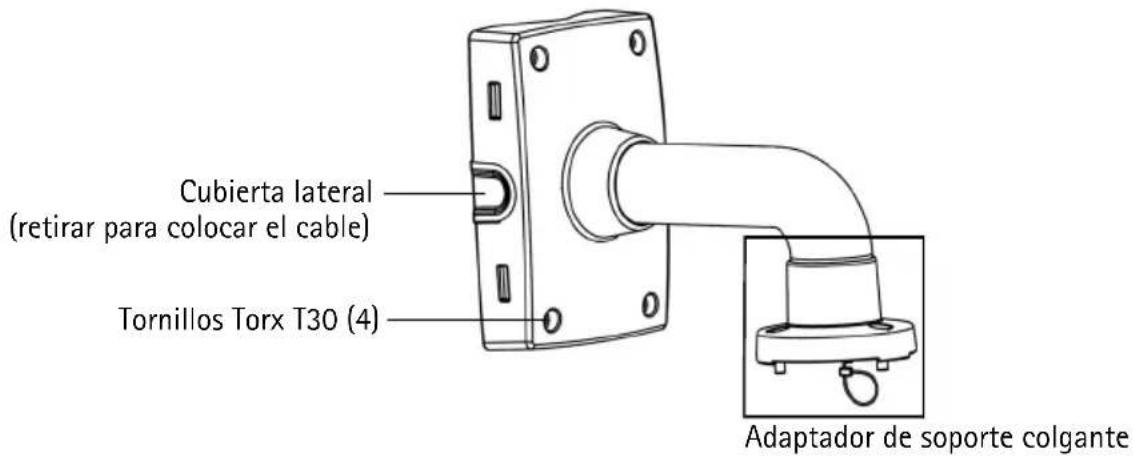

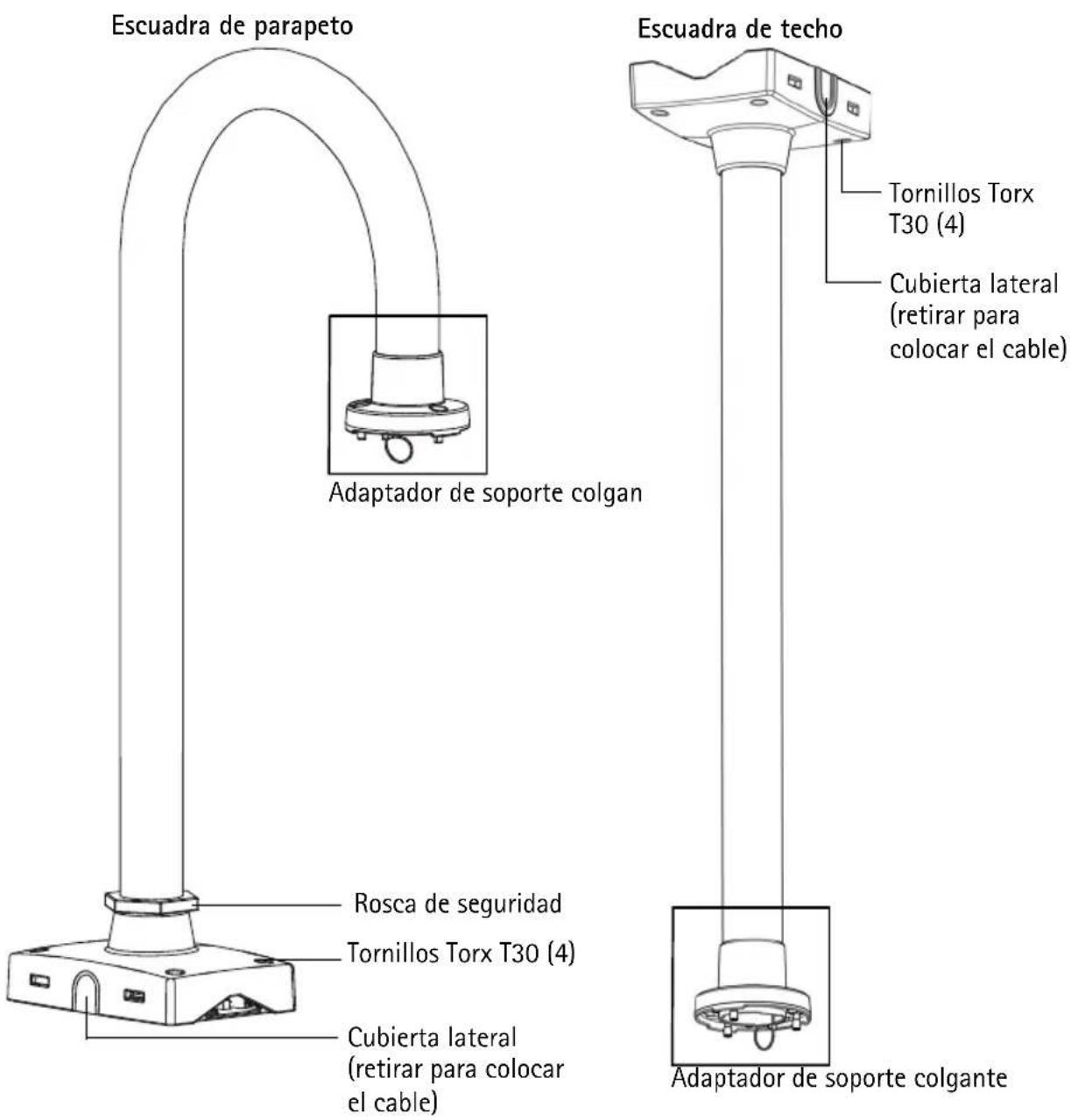

Escuadra de parapeto Adaptador de soporte colgan Rosca de seguridad Tornillos Torx T30 (4) Cubierta lateral (retirar para colocar el cable) Escuadra de techo Tornillos Torx T30 (4) Cubierta lateral (retirar para colocar el cable) Adaptador de soporte colgante


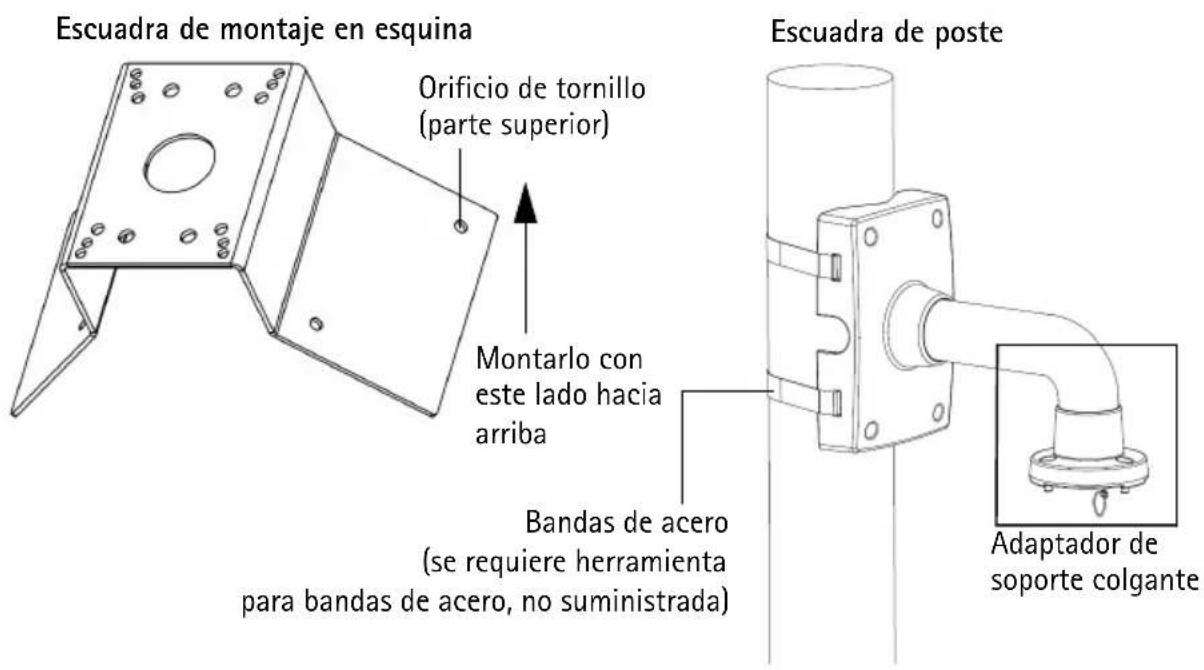

Escuadra de montaje en esquina Orificio de tornillo (parte superior) Montarlo con este lado hacia arriba Bandas de acero (se requiere herramienta para bandas de acero, no suministrada) Escuadra de poste Adaptador de soporte colgante

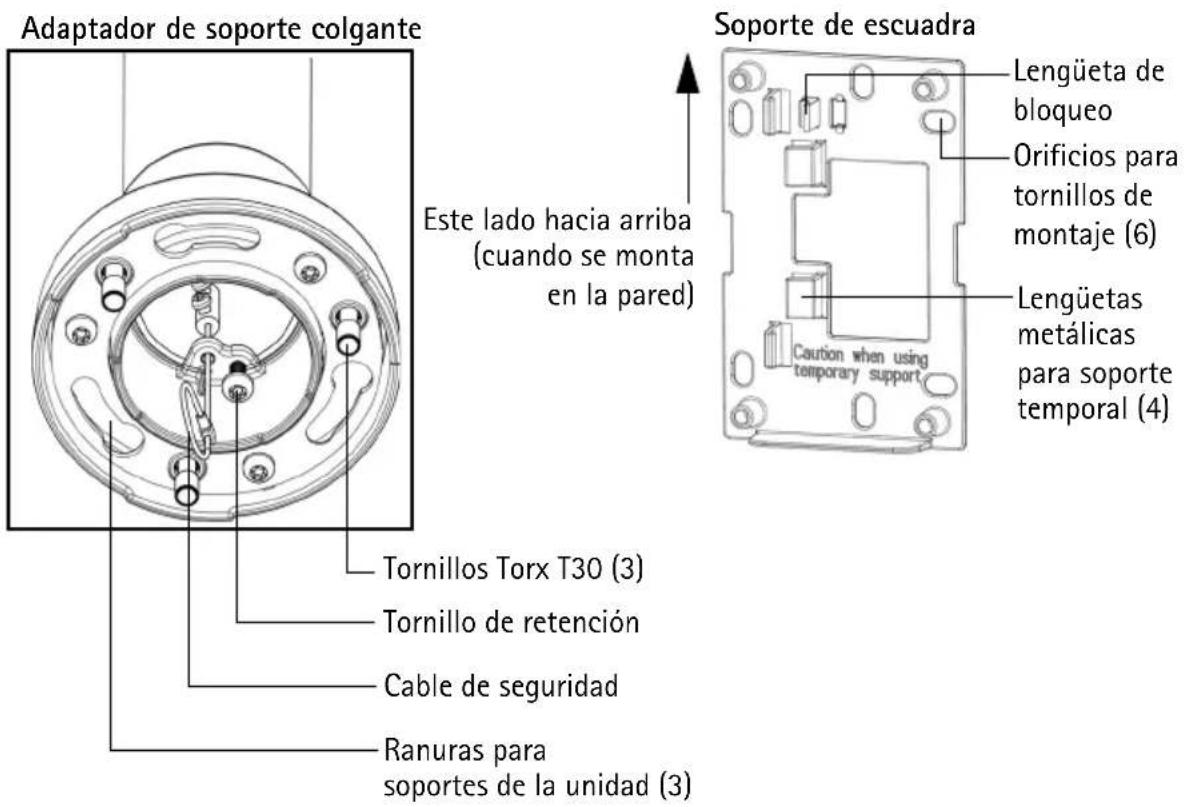

En algunas instalaciones puede ser necesario sustituir el adaptador de soporte colgante suministrado; para ello, se debe aflojar el tornillo de retención y desatornillar el adaptador. En ese caso, consulte la Guía de instalación que se incluye con el kit del soporte colgante.
③ Instalación del hardware
Instalación del Montaje en pared AXIS T91A61
-
Consulte la sección Presentación del hardware, en la página 54 para obtener información sobre las piezas suministradas.
-
Extienda el cable de red a través o a lo largo de la pared.
-
Fije el soporte de la escuadra en la posición deseada utilizando los tornillos adecuados para el material de la pared y para el peso de la cámara y la escuadra.
-
La escuadra de pared se puede colgar temporalmente en el soporte de la escuadra para extender fácilmente el cable a través de la escuadra:


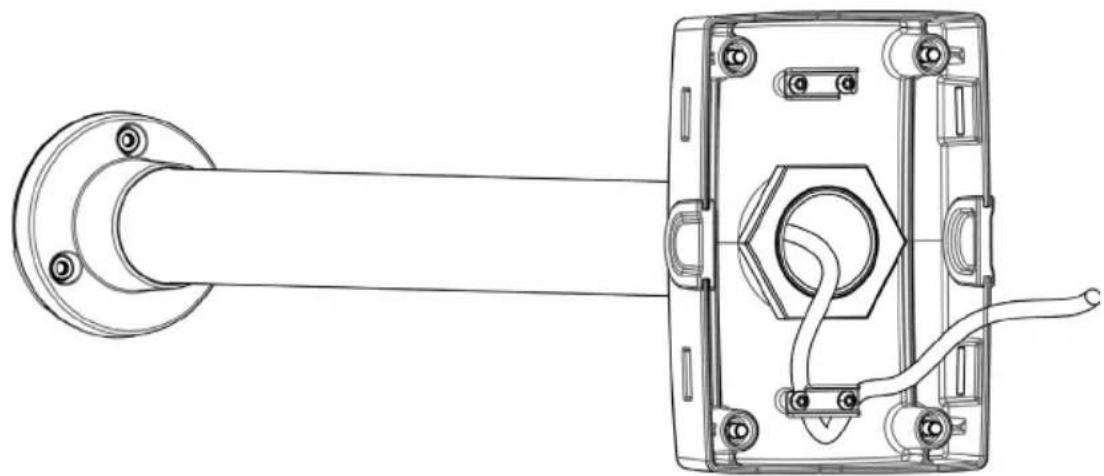

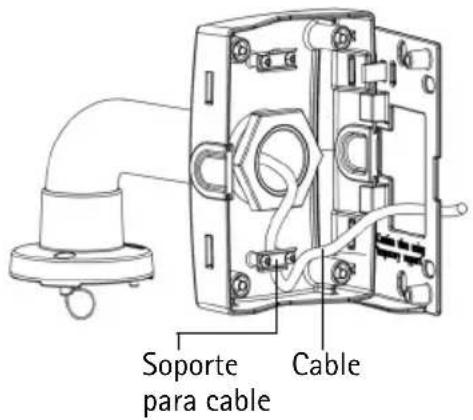

Soporte para cable Cable-
Tire de la lengüeta de bloqueo y desenganche la escuadra de pared de la posición temporal.
-
Utilice los tornillos Torx para fijar la escuadra de pared al soporte de la escuadra.
-
Consulte la Guía de instalación de la cámara de red para obtener instrucciones acerca de cómo fijar la cámara a la escuadra.
Instalación del Montaje en parapeto AXIS T91A62
- Consulte la sección Presentación del hardware, en la página 54 para obtener información sobre las piezas suministradas.
- Extienda el cable de red a través o a lo largo del tejado.
- Fije el soporte de la escuadra en la posición deseada en el tejado utilizando los tornillos adecuados para el material y para el peso de la cámara y la escuadra. Instale la escuadra a un máximo de 80 mm (3,2 pulg.) del borde del tejado para que el diámetro externo de la cámara esté alineado con el borde del tejado. Peso máximo admitido: 15 kg (33 libras).
- Extienda los cables necesarios a través de la escuadra de parapeto, fijándolos en el soporte para cables.
Utilice los tornillos Torx para fijar la escuadra de parapeto al soporte de la escuadra.
-
Gire la escuadra y apriete el rosca de seguridad para bloquear la escuadra en posición lateral. La cámara se puede instalar ahora de forma segura en lugar de colgarla por el borde del tejado. Para este fin, el rosca de seguridad se suministra suelto.


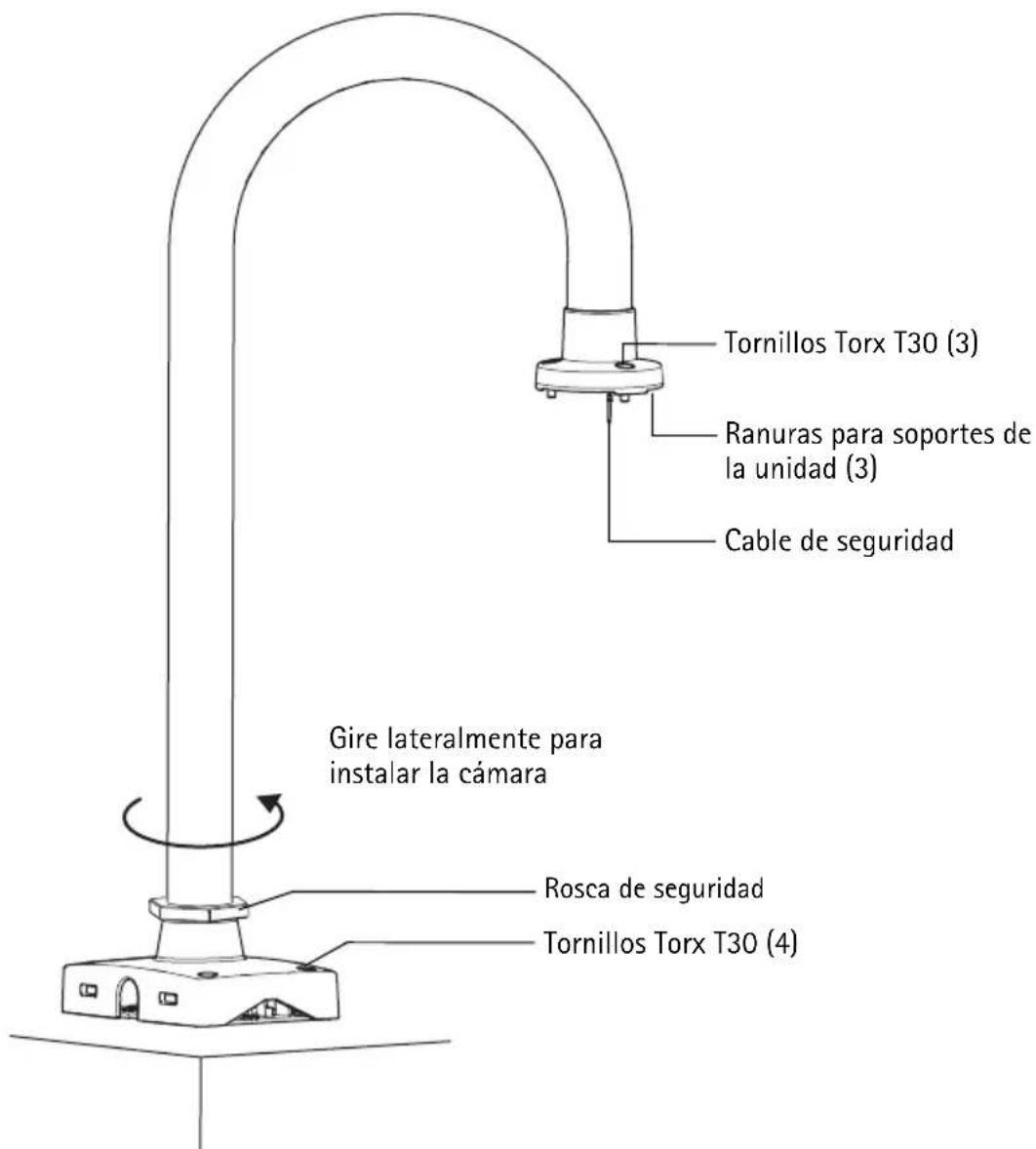

Tornillos Torx T30 (3) Ranuras para soportes de la unidad (3) Cable de seguridad Gire lateralmente para instalar la cámara Rosca de seguridad Tornillos Torx T30 (4)-
Consulte la Guía de instalación de la cámara de red para obtener instrucciones acerca de cómo fijar la cámara a la escuadra.
-
Gire la escuadra para ajustarla en su posición y apriete firmemente el rosca de seguridad.
Notas:
- En algunas instalaciones puede ser necesario sustituir el adaptador de soporte colgante suministrado; para ello, se debe aflojar el tornillo de retención y desatornillar el adaptador. En ese caso, consulte la Guía de instalación que se incluye con el kit del soporte colgante.
Instalación del Montaje en techo AXIS T91A63
- Consulte la sección Presentación del hardware, en la página 54 y página 55 para obtener información sobre las piezas suministradas.
- Extienda el cable de red a través o a lo largo del techo.
- Fije el soporte de la escuadra en la posición deseada en el techo utilizando los tornillos adecuados para el material del techo y para el peso de la cámara y la escuadra. Peso máximo admitido: 15 kg (33 libras).


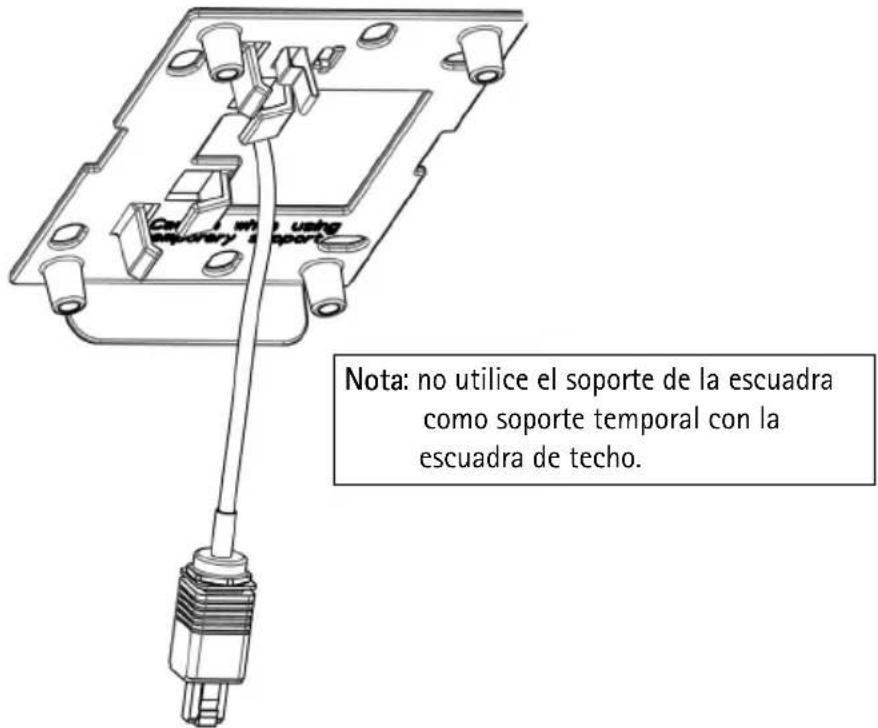

Nota: no utilice el soporte de la escuadra como soporte temporal con la escuadra de techo.
- Extienda los cables necesarios a través de la escuadra de techo, fijándolos en el soporte para cables.

Página 60 Guía de instalación de la serie AXIS T91A
- Utilice los tornillos Torx para fijar la escuadra de techo al soporte de la escuadra.

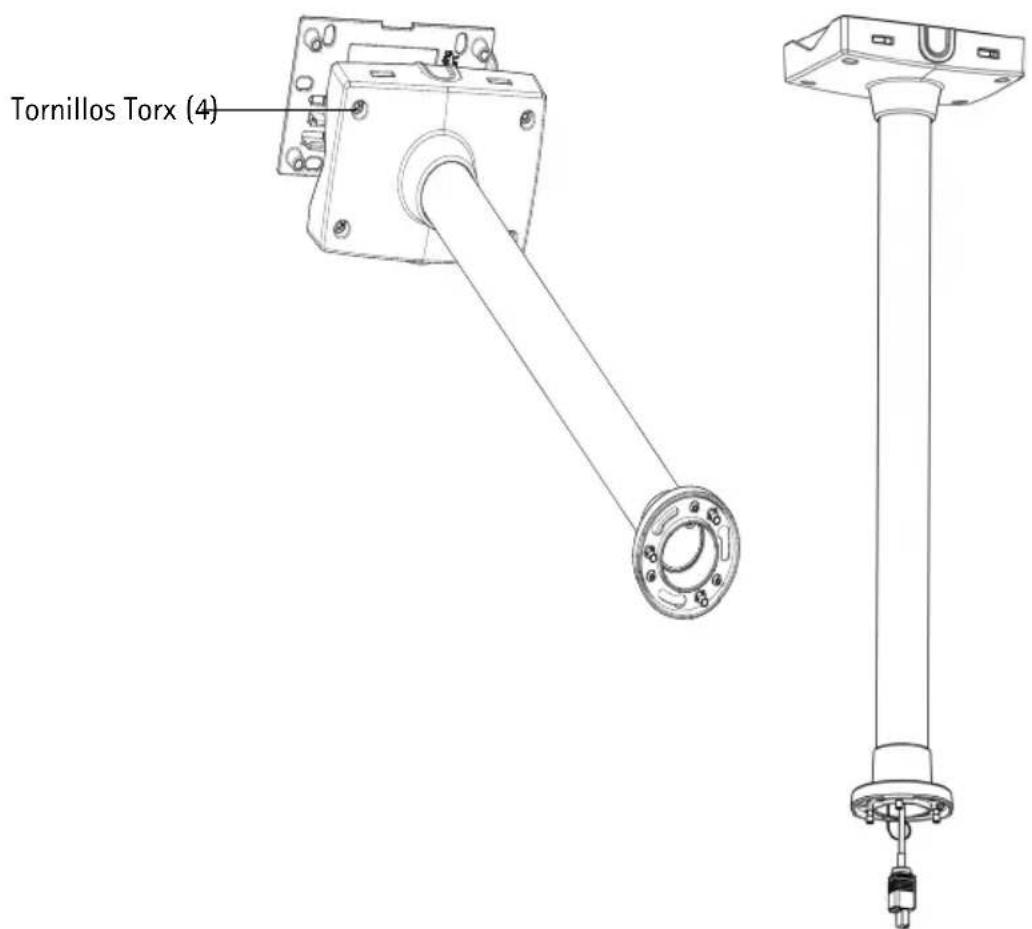

Instalación del Montaje en esquina AXIS T91A64
- Consulte la sección Presentación del hardware, en la página 54 para obtener información sobre las piezas suministradas.
- Fije la escudra de esquina en la posición deseada utilizando los tornillos adecuados para el material de la pared y para el peso de la cámara y la escudra.
- Fije el soporte de la escuadra (no incluido) en la escuadra de esquina utilizando los tornillos suministrados.
- La escudra de pared (no incluida) se puede colgar temporalmente en el soporte de la escudra para extender fácilmente el cable a través de la escudra:

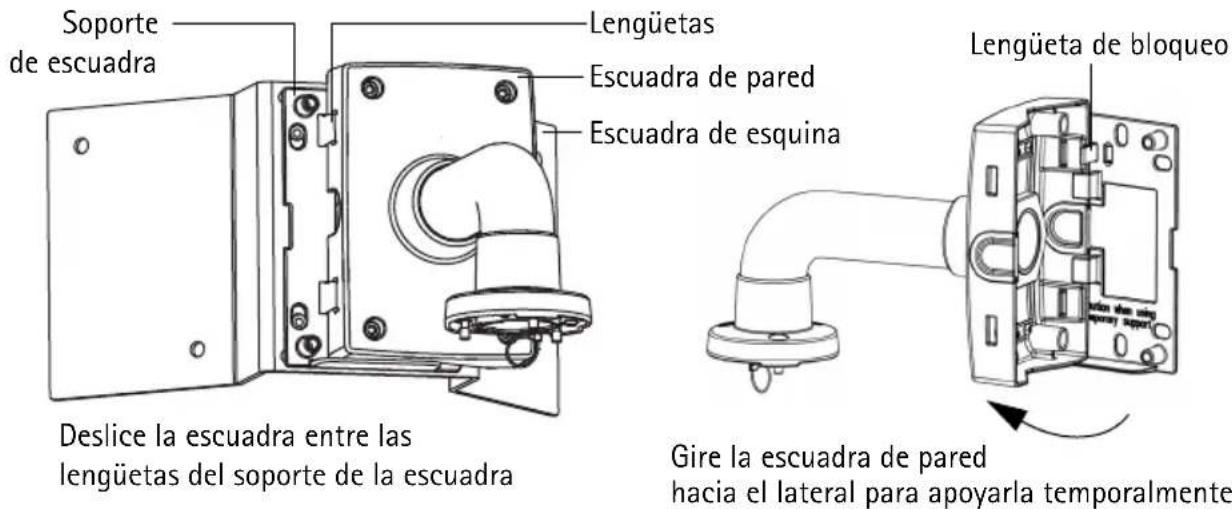

El soporte de la escudra y la escudra de pared (AXIS T91A61) se necesitan para la instalación pero deben adquirirse por separado; consulte la tabla del apartado Contenido del paquete, en la página 53.

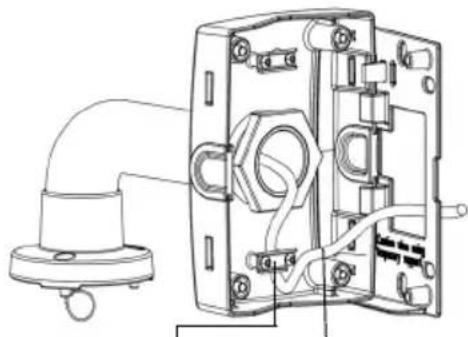

- Extienda los cables necesarios a través de la escuadra de pared, fijándolos en el soporte para cables.

- Presione la lengüeta de bloqueo y desenganche la escuadra de pared de la posición temporal.
- Utilice los tornillos Torx para fijar la escuadra de pared al soporte de la escuadra.
- Consulte la Guía de instalación de la cámara de red para obtener instrucciones acerca de cómo fijar la cámara a la escuadra.
Instalación del Montaje en poste AXIS T91A67
-
Consulte la sección Presentación del hardware, en la página 54 y página 55 para obtener información sobre las piezas suministradas.
-
Extienda los cables necesarios a través de la escuadra, fijándolos con el soporte para cables.
-
Utilice las bandas de acero suministradas para fijar la escuadra en el poste y apriételas con una herramienta para bandas de acero (no suministrada).


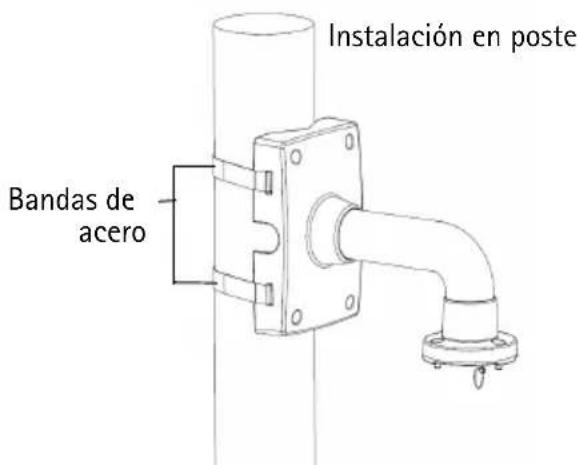

Datos técnicos
| Montaje en pared AXIST91A61 | Montaje en parapeto AXIST91A62 | Montaje en techo AXIST91A63 | Montaje en esquina AXIST91A64 | Montaje en poste AXIST91A67 | |
| Tamaño Anch. x Alt. x Prof. mm (pulg.) | 140 x 200 x 270 (5, 6 x 8 x 10, 7) | 470 x 754 x 138 (18,5 x 29,7 x 5,4) | 195 x 750 x 138 (7,7 x 29,5 x 5,4) | 345 x 200 x 185 (13,6 x 8 x 7,3) | 140 x 200 x 270 (5, 6 x 8 x 10, 7) |
| Peso g (libras) | 1450 (3,2) 2900 (6,4) | 2000 (4,4) 1250 (2,8) | 1220 (2,7) | ||
| Peso máx. admitido kg (libras) | 15 (33) 15 (33) 15 (33) | 15 (33) 15 (33) 15 (33) | |||
| Material | Aluminio Aluminio | Aluminio Aluminio | Aluminio | ||
| Código de color | NCS S 1002-B | NCS S 1002-B | NCS S 1002-B | NCS S 1002-B | NCS S 1002-B |
| Diámetro de los orificios de montaje mm (pulg.) | 9 (0,35) | 9 (0,35) | 9 (0,35) 10 (0,4) | - | |
| Tamaño del poste mm (pulg.) | - | - | - | 80-150 (3-6) |
Soporte de escuadra


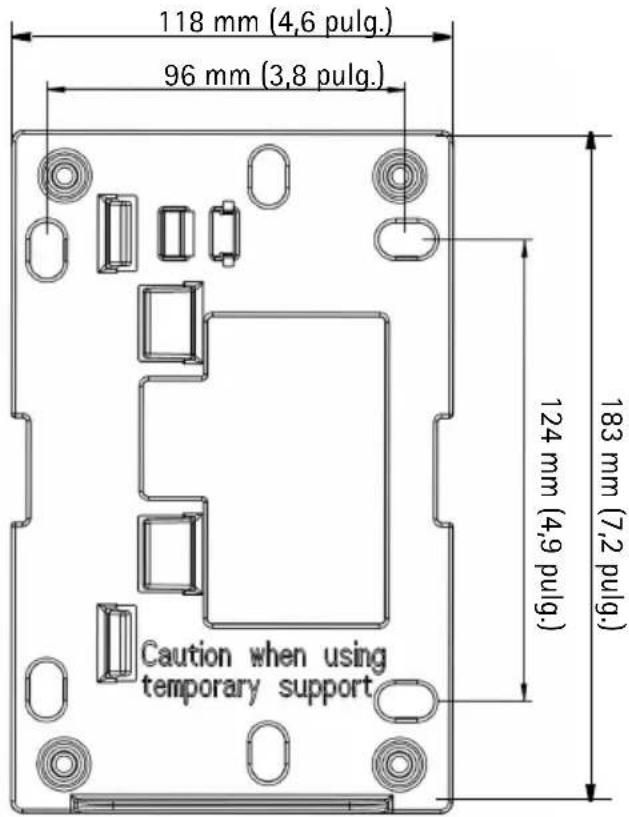

118 mm (4,6 pulg.) 96 mm (3,8 pulg.) 124 mm (4,9 pulg.) Caution when using temporary support 183 mm (7,2 pulg.)Installation Guide
AXIS T91A61/62/63/64/67
