T91A64 - Befestigungshalter AXIS - Kostenlose Bedienungsanleitung

Produkttyp	Winkelhalterung für Netzwerkkamera
Marke	Axis
Modell	T91A64
Abmessungen (L x H x T)	345 x 200 x 185 mm (13,6 x 8 x 7,3 Zoll)
Gewicht	1250 g (2,8 lb)
Maximale Belastung	15 kg (33 lb)
Material	Aluminium
Farbe	NCS S 1002-B (Gebrochenes Weiß)
Durchmesser der Befestigungslöcher	10 mm (0,4 Zoll)
Erforderliches Zubehör (nicht im Lieferumfang)	Wandhalterung AXIS T91A61 und Halterungsbefestigungsvorrichtung
Mitgelieferte Schrauben	4 Schrauben M8x22
Installationsart	Winkelmontage für Axis-Netzwerkkamera
Verwendungszweck	Befestigung der Kamera an einer Innen- oder Außenecke
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel verwenden.
Sicherheit	Bei der Installation die örtlichen Gesetze und Vorschriften beachten.
Ersatzteile und Reparierbarkeit	Keine spezifischen Ersatzteile. Bei Problemen wenden Sie sich an den Axis-Support.
Allgemeine Informationen	Diese Halterung erfordert die Wandhalterung AXIS T91A61 (separat erhältlich) für eine vollständige Installation.

Häufig gestellte Fragen - T91A64 AXIS

Welches Zubehör wird benötigt, um die Winkelhalterung AXIS T91A64 zu installieren?

Die Winkelhalterung AXIS T91A64 benötigt die Wandhalterung AXIS T91A61 und die Halterungsbefestigungsvorrichtung, die separat erhältlich sind. Das T91A64-Kit enthält nur 4 Schrauben M8x22.

Kann die Halterung T91A64 direkt an einer Wand ohne zusätzliches Zubehör verwendet werden?

Nein, die T91A64 ist eine Winkelhalterung, die an einer Wandhalterung AXIS T91A61 befestigt wird. Ohne diese ist die Installation nicht möglich.

Was ist das maximale Gewicht, das die Winkelhalterung T91A64 tragen kann?

Die Winkelhalterung kann eine maximale Last von 15 kg (33 lb) tragen, einschließlich des Gewichts der Kamera und des Zubehörs.

Welche Abmessungen hat die Halterung T91A64?

Die Abmessungen sind 345 x 200 x 185 mm (13,6 x 8 x 7,3 Zoll).

Aus welchem Material besteht die Halterung T91A64?

Die Halterung besteht aus Aluminium in der Farbe NCS S 1002-B (Gebrochenes Weiß).

Wie befestige ich die Winkelhalterung an der Wand?

Befestigen Sie zuerst die Winkelhalterung mit geeigneten Schrauben (10 mm Löcher) an der Wand. Befestigen Sie dann die Halterungsbefestigungsvorrichtung (nicht im Lieferumfang) mit den mitgelieferten Schrauben an der Winkelhalterung. Hängen Sie schließlich die Wandhalterung AXIS T91A61 an der Befestigungsvorrichtung ein.

Welche Schrauben sollten verwendet werden, um die Winkelhalterung an der Wand zu befestigen?

Verwenden Sie Schrauben, die zum Wandmaterial (Beton, Ziegel usw.) passen, mit einem Durchmesser von 10 mm. Die mitgelieferten Schrauben (M8x22) dienen zur Befestigung der Befestigungsvorrichtung an der Winkelhalterung.

Kann die Halterung T91A64 im Freien verwendet werden?

Ja, die Aluminiumhalterung ist witterungsbeständig. Stellen Sie sicher, dass auch die Schrauben und die Kamera für den Außeneinsatz geeignet sind.

Wie reinige ich die Halterung T91A64?

Reinigen Sie sie mit einem weichen, trockenen Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel, die die Oberfläche beschädigen könnten.

Wo finde ich die vollständige Installationsanleitung?

Die vollständige Installationsanleitung finden Sie auf der Website www.axis.com. Sie können die PDF-Anleitung auch auf notice-facile.com herunterladen.

BEDIENUNGSANLEITUNG T91A64 AXIS

Dieses Anleitung enthält Anweisungen zur Anbringung von Wand-, Brüstungs-, Decken-, Eck- und Masten-Halterungen für Netzwerk-Kameras von Axis. Alle weiteren Hinweise zur Verwendung der Axis Netzwerk-Kamera finden Sie in der Installationsanleitung und im Benutzerhandbuch, die auf unserer Website unter „www.axis.com“ zur Verfügung stehen.

Installationsschritte

1. Prüfen Sie, ob alle in der nachfolgenden Liste aufgeführten Komponenten vorhanden sind.
2. Hardwareübersicht. Siehe Seite 28
3. Installieren Sie die Hardware:

• Installieren der AXIS T91A61 Wandhalterung, siehe Seite 30
• Installieren der AXIS T91A62 Brüstungshalterung, siehe Seite 31
• Installieren der AXIS T91A63 Deckenhalterung, siehe Seite 33
• Installieren der AXIS T91A64 Eckhalterung, siehe Seite 35
• Installieren der AXIS T91A67 Masten-Halterung, siehe Seite 36

Wichtig!

Verwenden Sie dieses Produkt unter Beachtung der geltenden rechtlichen Bestimmungen.

Lieferumfang

Modell Komponente
AXIS T91A61 Wall Mount	WandhalterungWandplatte
AXIS T91A62 Parapet Mount	BrüstungshalterungWandplatte
AXIS T91A63 Ceiling Mount	DeckenhalterungWandplatte
AXIS T91A64 Corner Mount	Eckhalterung (AXIS T91A61 erforderlich)4 M8x22-Schrauben
AXIS T91A67 Pole Mount	MasthalterungStahlbänder (Stahlbandwerkzeug im Lieferumfang nicht enthalten)

② Hardwareübersicht

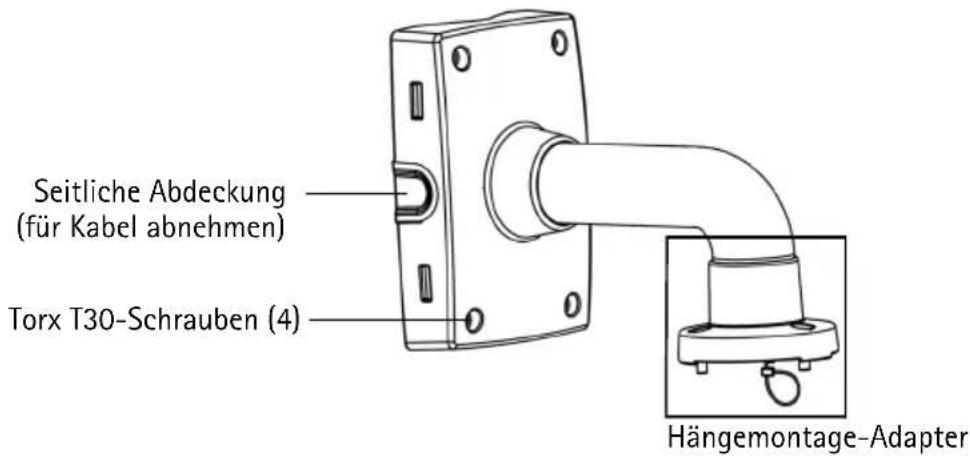

Seitliche Abdeckung (für Kabel abnehmen) Torx T30-Schrauben (4) Hängemontage-Adapter

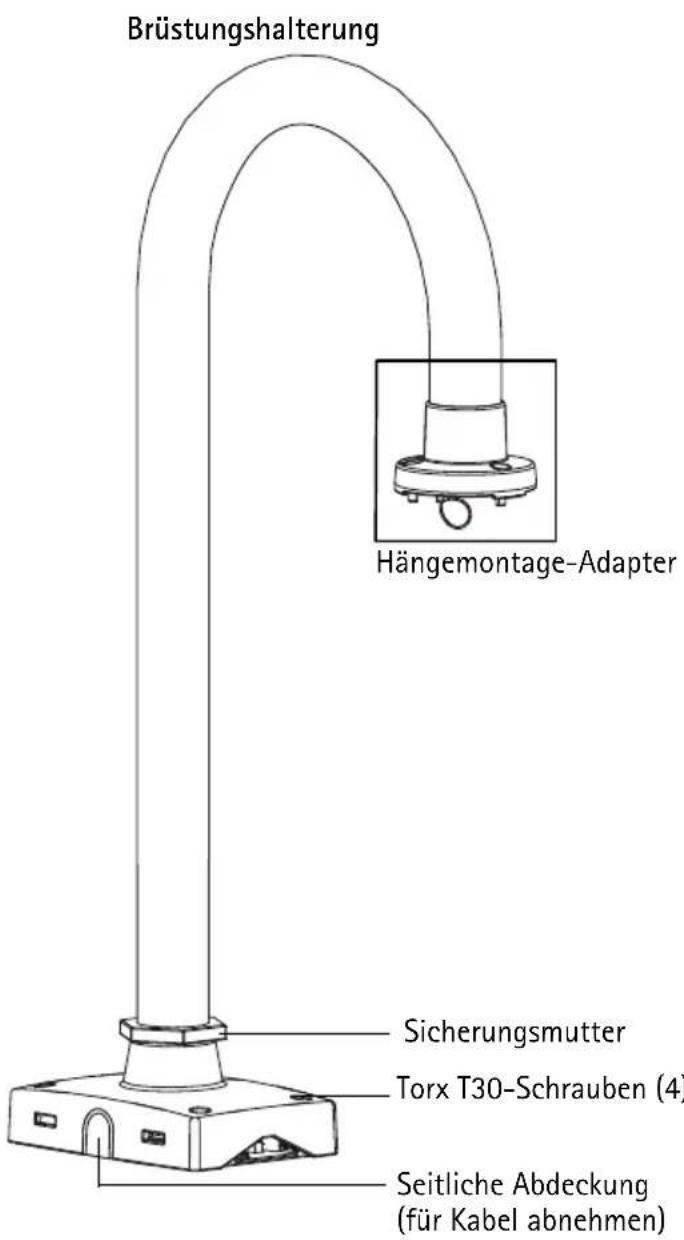

Brüstungshalterung Hängemontage-Adapter Sicherungsmutter Torx T30-Schrauben (4) Seitliche Abdeckung (für Kabel abnehmen)

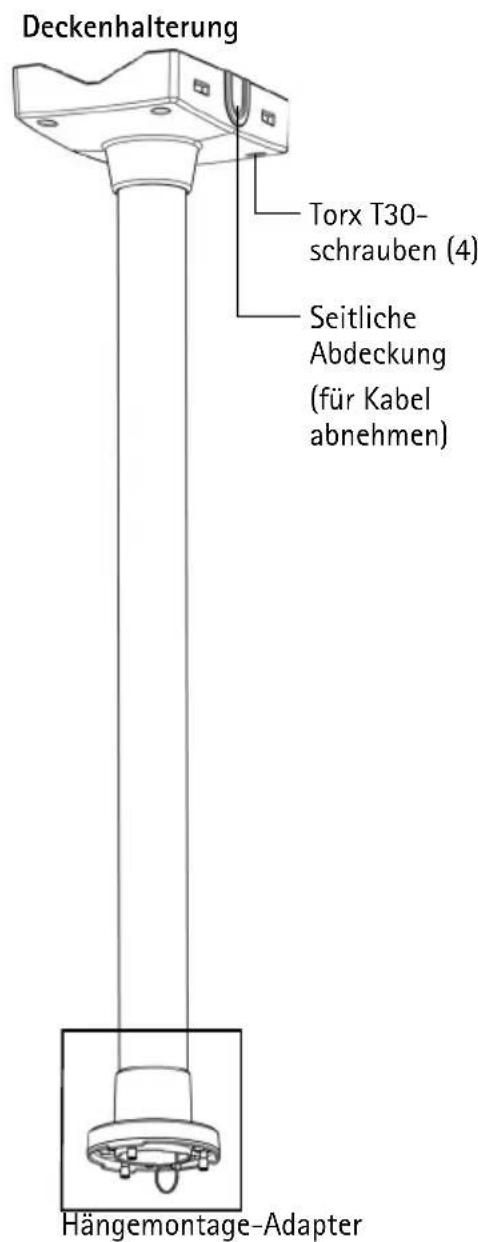

Deckenhalterung Torx T30- schrauben (4) Seitliche Abdeckung (für Kabel abnehmen) Hängemontage-Adapter

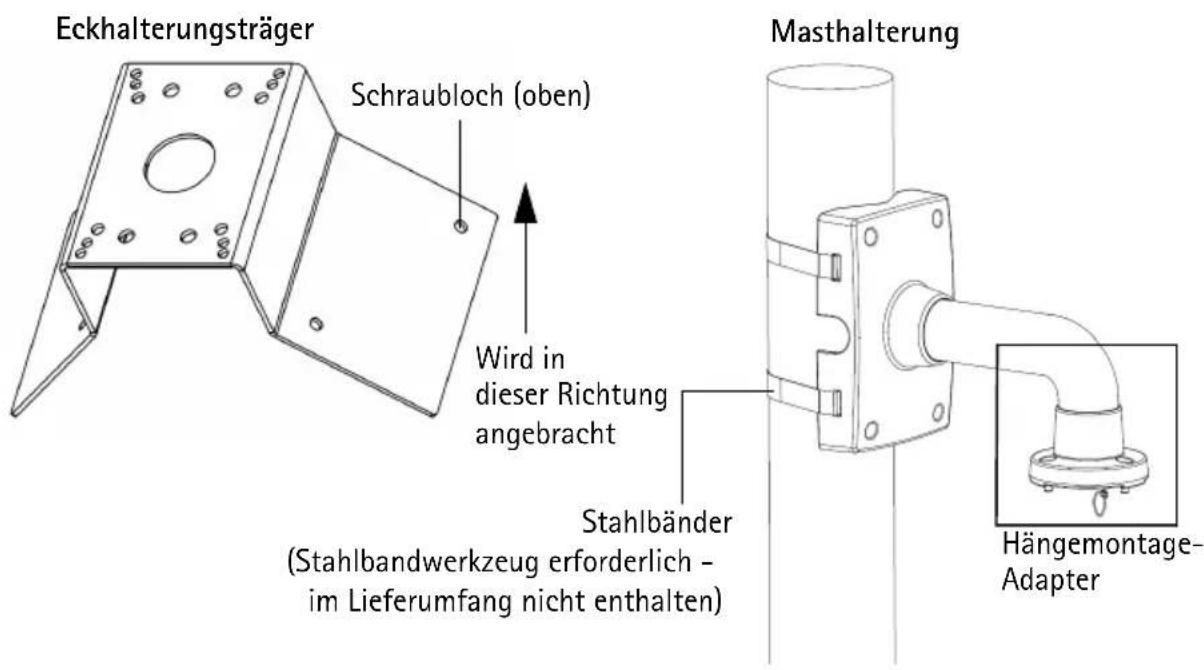

Eckhalterungsträger Schraubloch (oben) Wird in dieser Richtung angebracht Stahlbänder (Stahlbandwerkzeug erforderlich - im Lieferumfang nicht enthalten) Masthalterung Hängemontage-Adapter

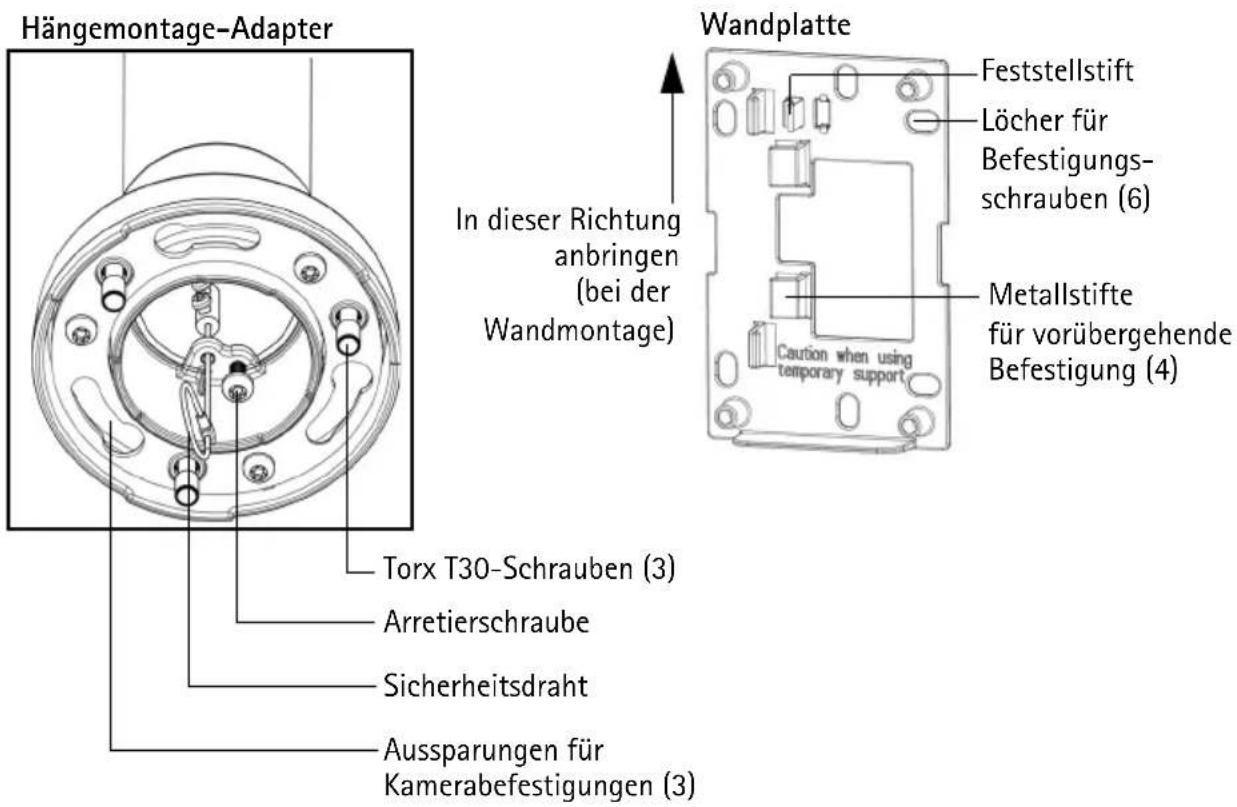

Hängemontage-Adapter In dieser Richtung anbringen (bei der Wandmontage) Wandplatte Feststellstift Löcher für Befestigungsschrauben (6) Metallstifte für vorübergehende Befestigung (4) Torx T30-Schrauben (3) Arretierschraube Sicherheitsdraht Aussparungen für Kamerabefestigungen (3)

Hinweis:

Bei einigen Installationen kann es erforderlich sein, den mitgelieferten Hängemontage-Adapter zu ersetzen. Lösen Sie hierzu die Arretierschraube und schrauben Sie den Adapter ab. Lesen Sie in diesem Fall die Installationsanleitung des Hängemontagesets.

Installieren der Hardware

Installieren der AXIS T91A61 Wall Mount

1. Informationen zu den Zubehörteilen finden Sie unter Hardwareübersicht, auf Seite 28.
2. Führen Sie das Netzwerkkabel entweder durch die Wand oder entlang der Wand.
3. Bringen Sie die Wandplatte an der gewünschten Position an. Verwenden Sie dabei Schrauben, die für das Wandmaterial sowie das Gewicht der Kamera und der Wandplatte geeignet sind.
4. Sie können die Wandhalterung vorübergehend an der Wandplatte einhaken, damit sich das Kabel leichter durch die Halterung führen lässt:

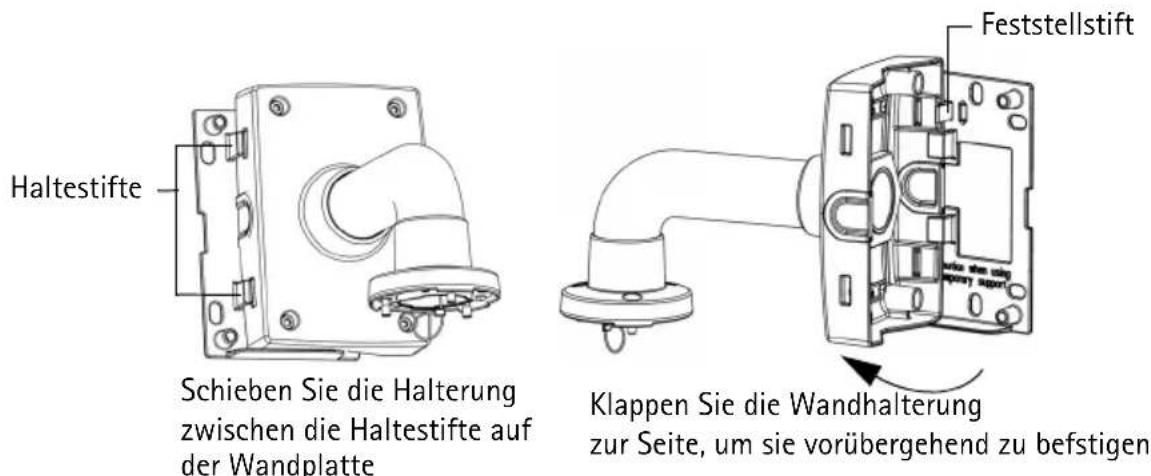

Haltestifte Schieben Sie die Halterung zwischen die Haltestifte auf der Wandplatte Feststellstift Klappen Sie die Wandhalterung zur Seite, um sie vorübergehend zu befstigen

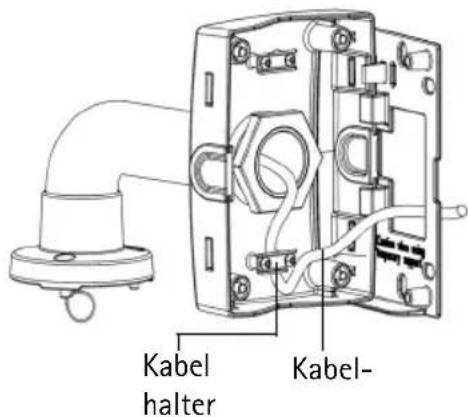

1. Führen Sie die erforderlichen Kabel durch die Wandhalterung und sichern Sie sie im Kabelhalter.

Kabel halter Kabel-

1. Drücken Sie den Feststellstift und lösen Sie die vorübergehende Befestigung der Wandhalterung.
2. Befestigen Sie die Wandhalterung mit den Torx-Schrauben auf der Wandplatte.
3. Informationen darüber, wie die Kamera an der Halterung angebracht wird, finden Sie in der Installationsanleitung zur Netzwerk-Kamera.

1. Informationen zu den Zubehörteilen finden Sie unter Hardwareübersicht, auf Seite 28.
2. Führen Sie das Netzwerkkabel entweder durch das Dach oder entlang des Daches.
3. Bringen Sie die Wandplatte an der gewünschten Position am Dach an. Verwenden Sie Schrauben, die für das Material sowie das Gewicht der Kamera und der Halterung geeignet sind. Montieren Sie die Halterung mit einem Abstand von maximal 80 mm von der Dachkante. Der äußere Durchmesser der Kamera sollte mit der Dachkante in einer Flucht liegen. Das maximal zulässige Gewicht beträgt 15 kg.
4. Führen Sie die erforderlichen Kabel durch die Brüstungshalterung und sichern Sie sie im Kabelhalter.

Hinweis: Verwenden Sie die Wandplatte nicht zur vorübergehenden Befestigung an der Brüstungshalterung. Kabelhalter Kabel Wandplatte Befestigen Sie die Wandplatte mit einem Abstand von max. 80 mm von der Dachkante

1. Befestigen Sie die Brüstungshalterung mit den Torx-Schrauben an der Wandplatte.

2. Drehen Sie die Halterung und ziehen Sie die Sicherungsmutter fest, um die Halterung seitlich zu befestigen. Die Kamera kann jetzt sicher montiert werden und hängt nicht über die Dachkante. Die Sicherungsmutter ist bei der Lieferung nicht festgezogen.

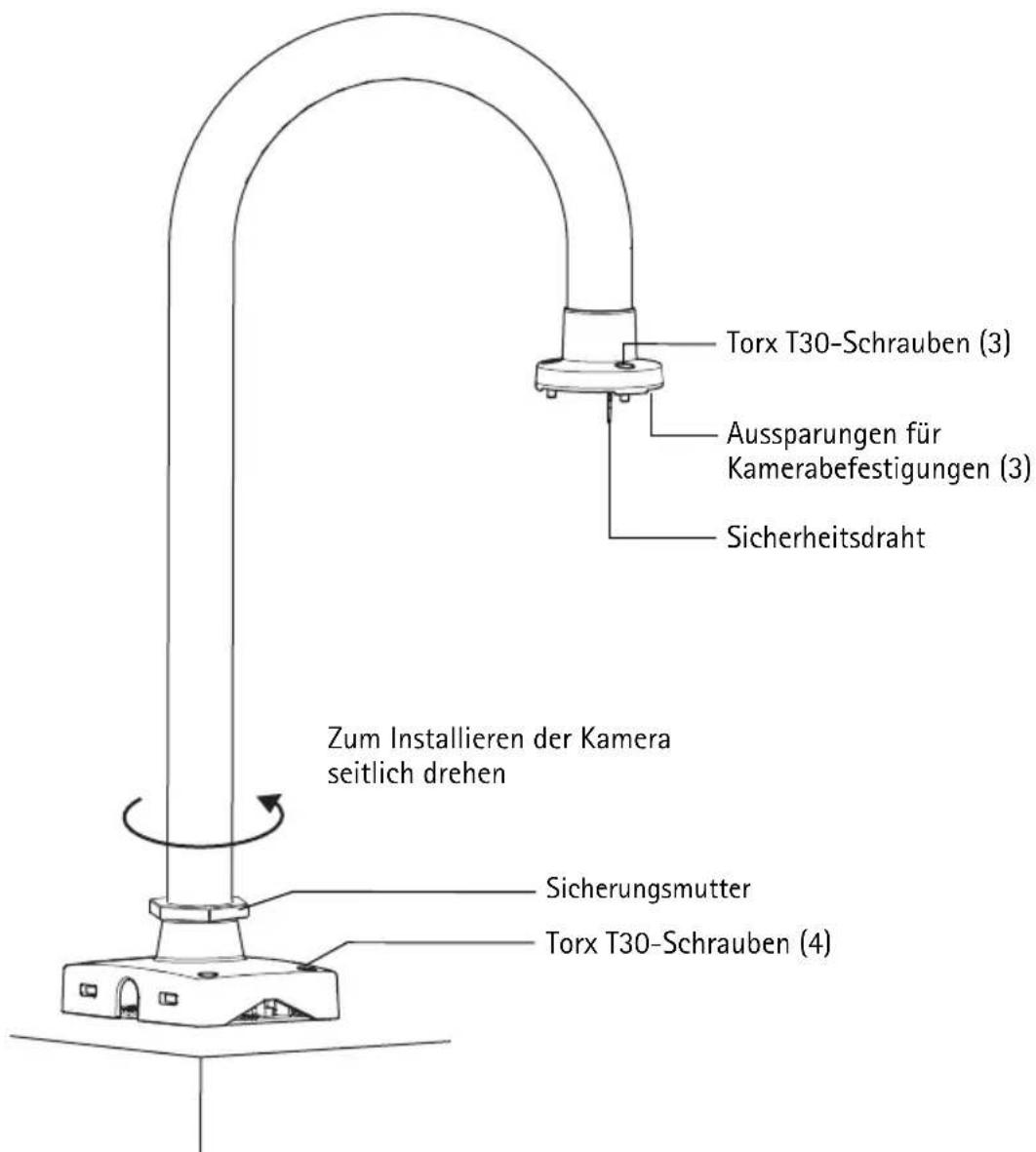

Torx T30-Schrauben (3) Aussparungen für Kamerabefestigungen (3) Sicherheitsdraht Zum Installieren der Kamera seitlich drehen Sicherungsmutter Torx T30-Schrauben (4)

1. Informationen darüber, wie die Kamera an der Halterung angebracht wird, finden Sie in der Installationsanleitung zur Netzwerk-Kamera.

2. Drehen Sie die Halterung an die gewünschte Position und ziehen Sie die Sicherungsmutter fest.

Hinweise:

- Bei einigen Installationen kann es erforderlich sein, den mitgelieferten Hängemontage-Adapter zu ersetzen. Lösen Sie hierzu die Arretierschraube und schrauben Sie den Adapter ab. Lesen Sie in diesem Fall die Installationsanleitung des Hängemontagesets.

Installieren der AXIS T91A63 Ceiling Mount

1. Informationen zu den Zubehörteilen finden Sie unter Hardwareübersicht, auf Seite 28 und auf Seite 29.
2. Führen Sie das Netzwerkkabel entweder durch die Decke oder entlang der Decke.
3. Bringen Sie die Wandplatte an der gewünschten Position an der Decke an. Verwenden Sie Schrauben, die für das Deckenmaterial sowie das Gewicht der Kamera und der Halterung geeignet sind. Maximal zulässiges Gewicht 15 kg.

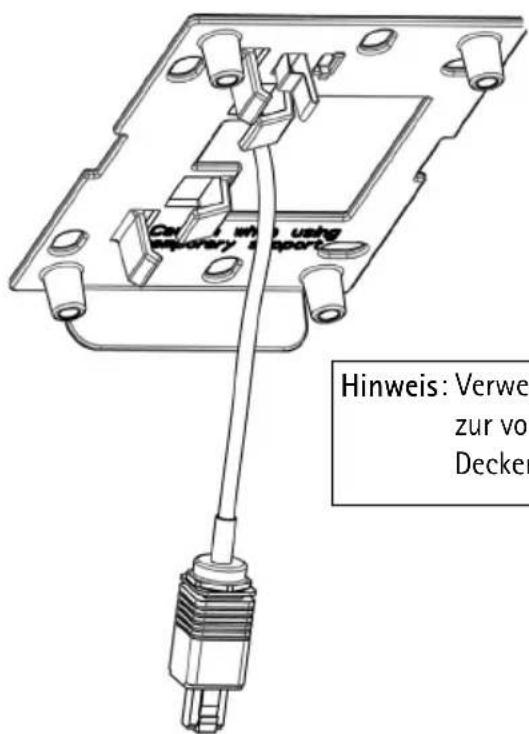

Car, in usig squariry a aport. Hinweis: Verwe zur vo Decker

Hinweis: Verwenden Sie die Wandplatte nicht zur vorübergehenden Befestigung an der Deckenhalterung.

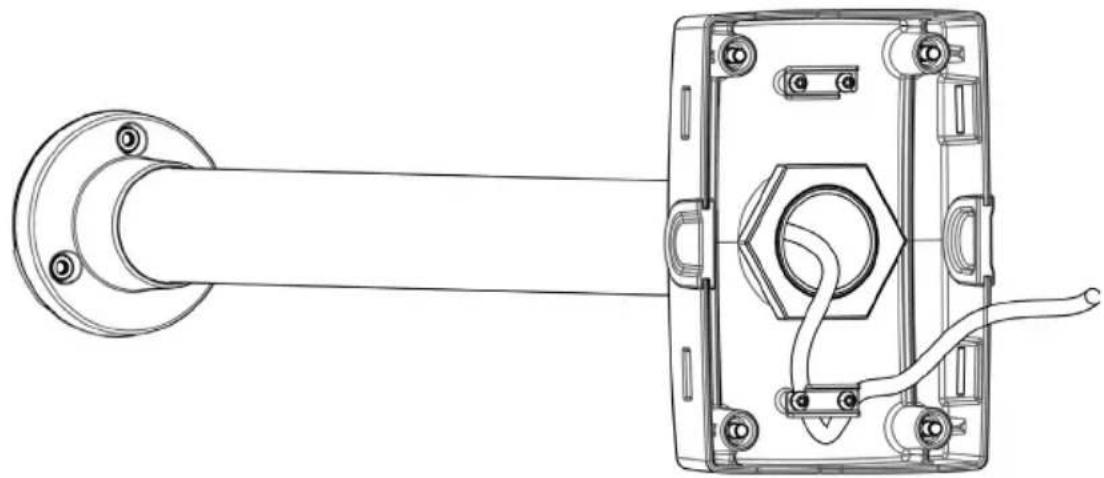

1. Führen Sie die erforderlichen Kabel durch die Deckenhalterung und sichern Sie sie im Kabelhalter.

Seite 34 AXIS T91A Installationsanleitung

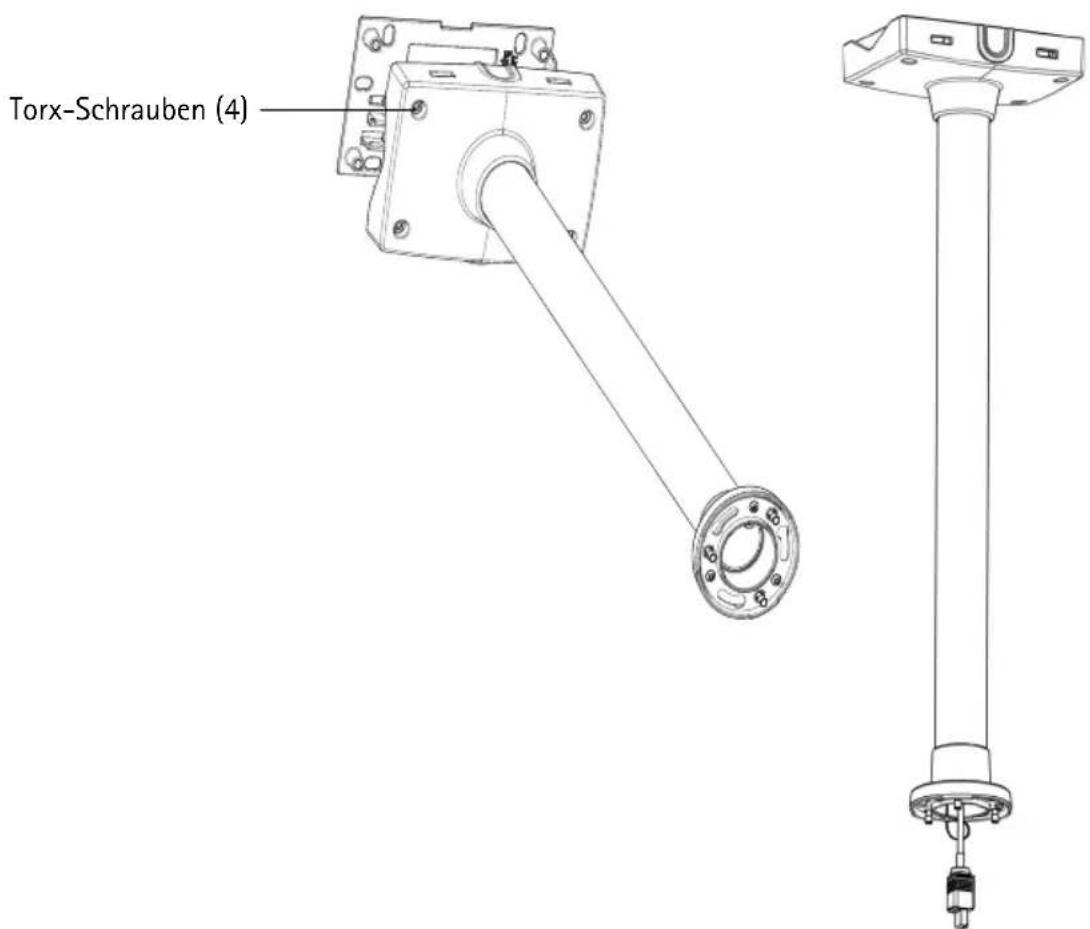

1. Befestigen Sie die Deckenhalterung mit Torx-Schrauben an der Wandplatte.

Torx-Schrauben (4)

1. Informationen darüber, wie die Kamera an der Halterung angebracht wird, finden Sie in der Installationsanleitung zur Netzwerk-Kamera.

Installieren der AXIS T91A64 Corner Mount

1. Informationen zu den Zubehörteilen finden Sie unter Hardwareübersicht, auf Seite 28.
2. Bringen Sie den Eckhalterungsträger an der gewünschten Position an. Verwenden Sie dabei Schrauben, die für das Wandmaterial sowie das Gewicht der Kamera und der Wandplatte geeignet sind.
3. Befestigen Sie mit den mitgelieferten Schrauben die Wandplatte (separat erhältlich) an der Eckhalterung.

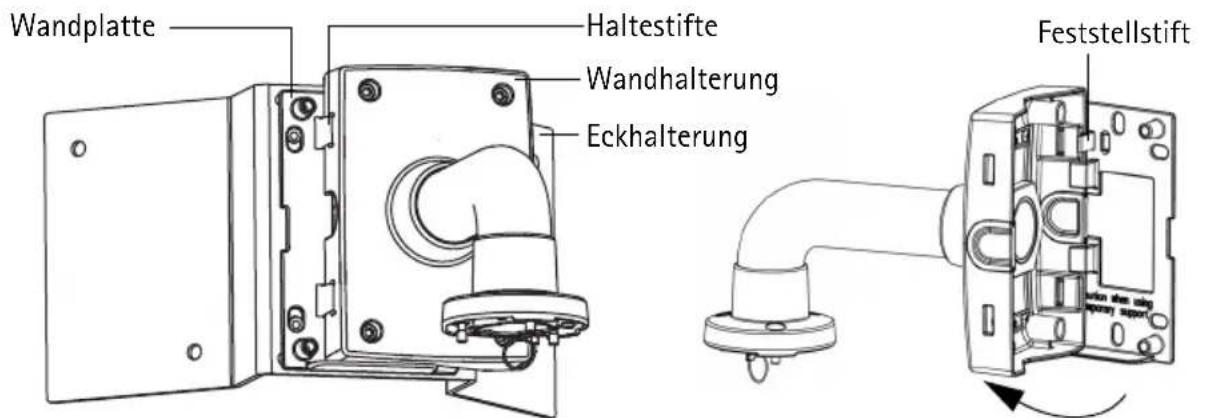

4. Sie können die Wandhalterung (separat erhältlich) vorübergehend an der Wandplatte einhaken, damit sich das Kabel leichter durch die Halterung führen lässt:

Wandplatte Haltestifte Wandhalterung Eckhalterung Feststellstift

Schieben Sie die Halterung zwischen die Haltestifte auf der Wandplatte
Klappen Sie die Wandhalterung zur Seite, um sie vorübergehend zu befestigen

Hinweis:

Die Wandplatte und die Wandhalterung (AXIS T91A61) sind für die Installation erforderlich. Sie müssen separat erworben werden, siehe Tabelle unter Lieferumfang, auf Seite 27.

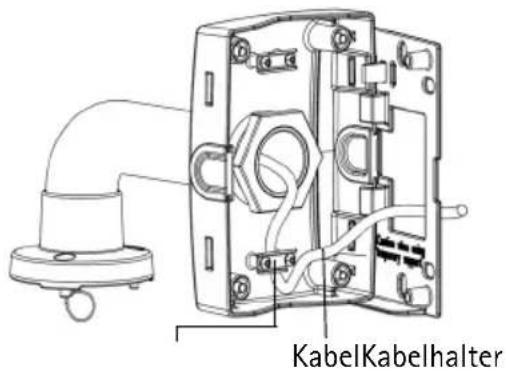

1. Führen Sie die erforderlichen Kabel durch die Wandhalterung und sichern Sie sie im Kabelhalter.

KabelKabelhalter

1. Drücken Sie den Feststellstift und lösen Sie die vorübergehende Befestigung der Wandhalterung.
2. Befestigen Sie die Wandhalterung mit den Torx-Schrauben an der Wandplatte.
3. Informationen darüber, wie die Kamera an der Halterung angebracht wird, finden Sie in der Installationsanleitung zur Netzwerk-Kamera.

Installieren der AXIS T91A67 Pole Mount

1. Informationen zu den Zubehörteilen finden Sie unter Hardwareübersicht, auf Seite 28 und auf Seite 29.

2. Führen Sie die erforderlichen Kabel durch die Halterung und sichern Sie sie im Kabelhalter.

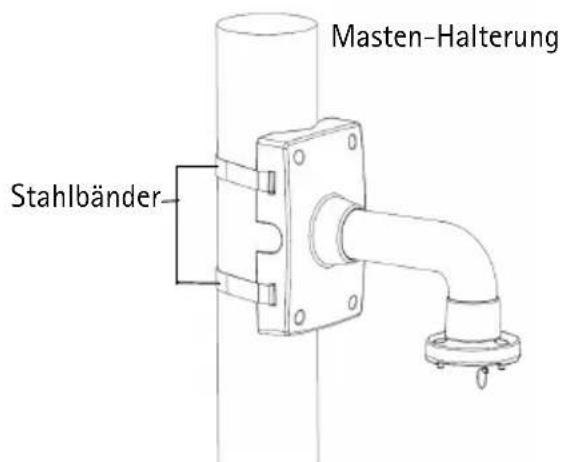

3. Bringen Sie die Halterung unter Verwendung der mitgelieferten Stahlbänder am Mast an und ziehen Sie sie mit dem Werkzeug für Stahlbänder (nicht im Lieferumfang enthalten) fest.

Kabel- halter Kabelhalter Kabel

Masten-Halterung Stahlbänder

1. Informationen darüber, wie die Kamera an der Halterung angebracht wird, finden Sie in der Installationsanleitung zur Netzwerk-Kamera.

Technische Daten

	AXIS T91A61 Wall Mount	AXIS T91A62 Parapet Mount	AXIS T91A63 Ceiling Mount	AXIS T91A64 Corner Mount	AXIS T91A67 Pole Mount
Größe B x H x T mm (Zoll)	140 x 200 x 270 (5,6 x 8 x 10,7)	470 x 754 x 138 (18,5 x 29,7 x 5,4)	195 x 750 x 138 (7,7 x 29,5 x 5,4)	345 x 200 x 185 (13,6 x 8 x 7,3)	140 x 200 x 270 (5,6 x 8 x 10,7)
Gewicht in Gramm (Ibs)	1450 (3,2) 2900 (6,4)	2000 (4,4) 1250 (2,8)	1220 (2,7)
Max. zulässiges Gewicht kg (Ibs)	15 (33) 15 (33) 15 (33)	15 (33) 15 (33) 15 (33)
Material	Aluminium Aluminium Aluminium Aluminium Aluminium
Farbcode	NCS S 1002-B	NCS S 1002-B	NCS S 1002-B	NCS S 1002-B	NCS S 1002-B
Durchmesser der Montagebohrungen mm (Zoll)	9 (0,35)	9 (0,35)	9 (0,35) 10 (0,4)	-
Größe des Masts mm (Zoll)	-		-	-	80–150 (3–6)

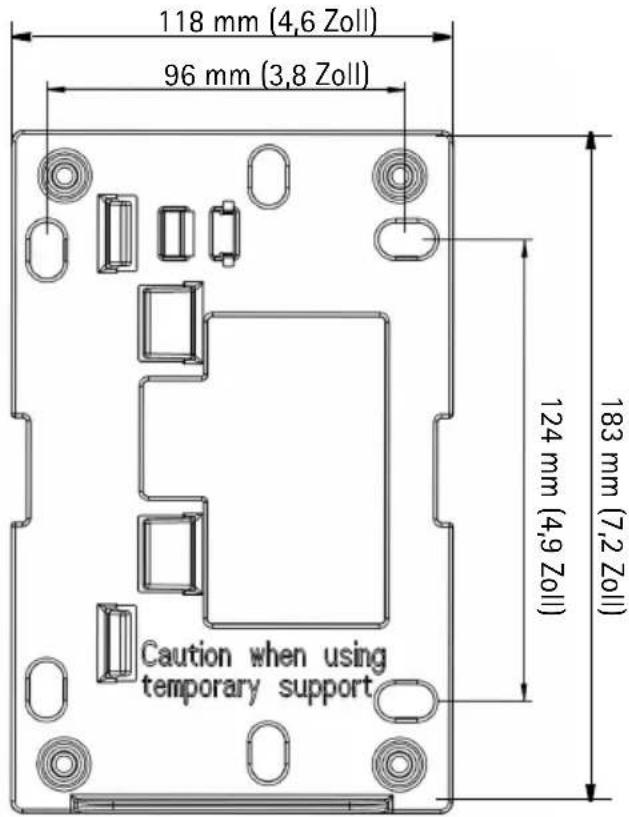

Wandplatte

118 mm (4,6 Zoll) 96 mm (3,8 Zoll) 124 mm (4,9 Zoll) 183 mm (7,2 Zoll) Caution when using temporary support
