MANUALE UTENTE T91A64 AXIS

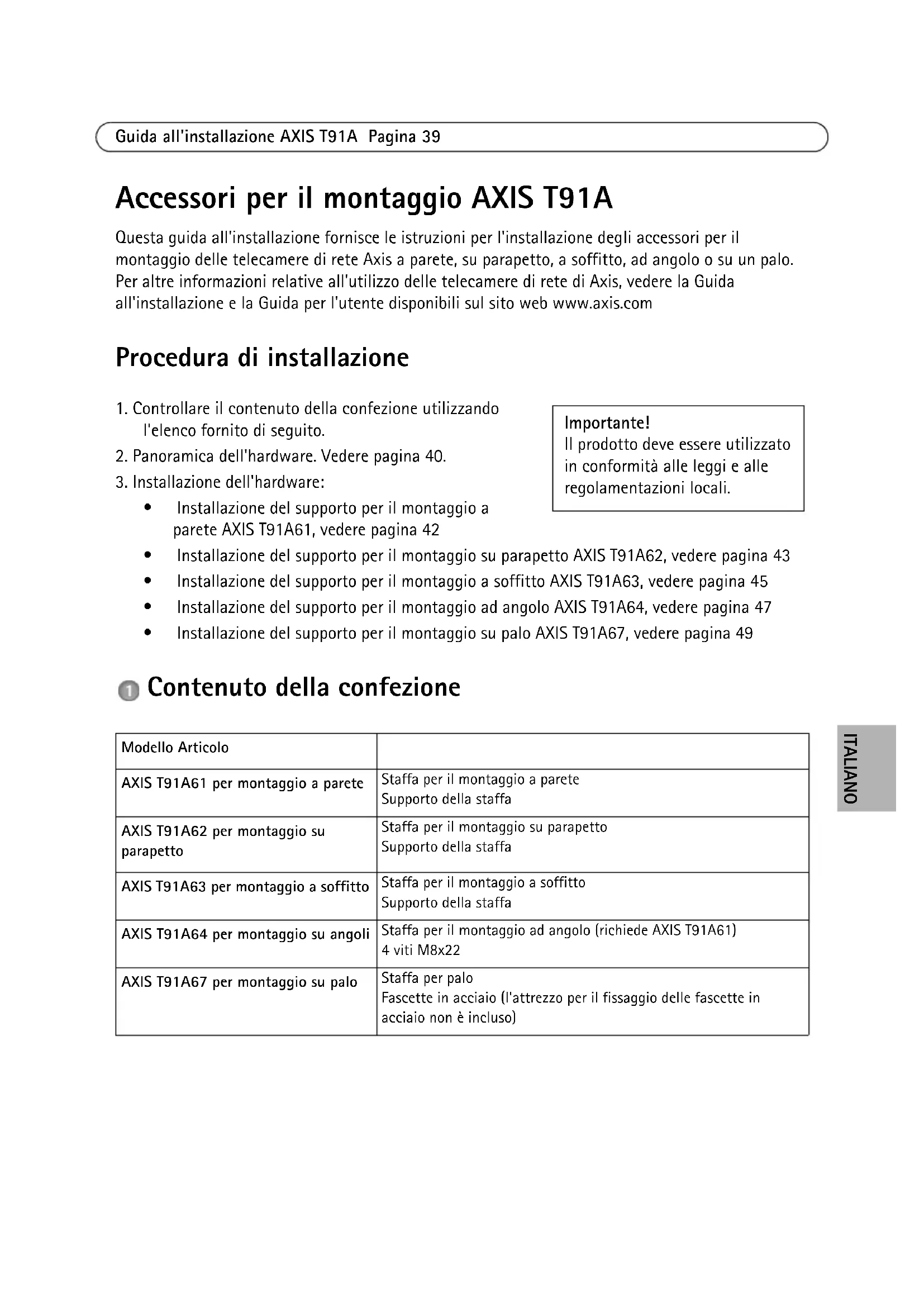

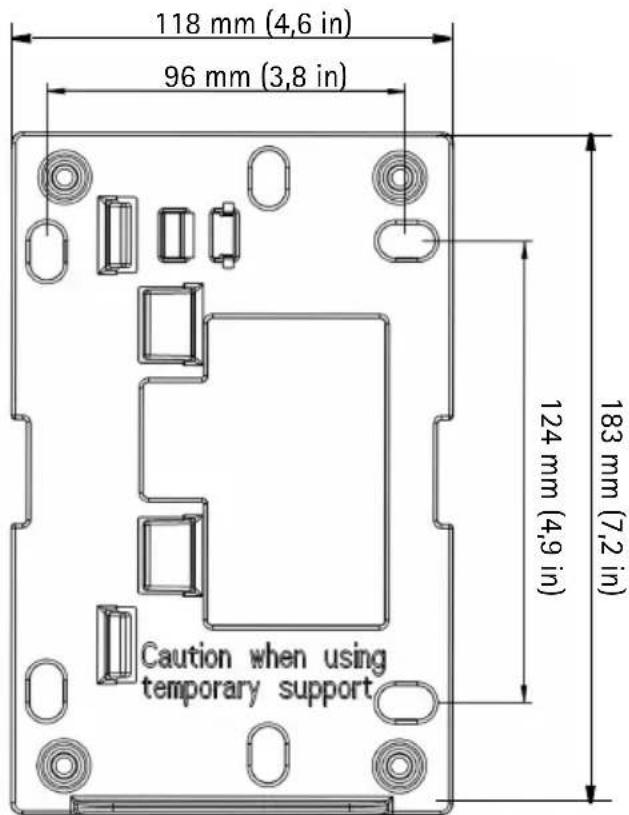

Pole Mount Größe BxHxT mm (Zoll) 140 x 200 x 270 (5,6x8x10,7) 470 x 754 x 138 (18,5 x 29,7 x 5,4) 195 x 750 x 138 (7,7 x 29,5 x 5,4) 345 x 200 x 185 (13,6 x 8 x 7,3) 140 x 200 x 270 (5,6x8x10,7) Gewicht in Gramm (lbs) 1450 (3,2) 2900 (6,4) 2000 (4,4) 1250 (2,8) 1220 (2,7) Max. zulässiges Gewicht kg (lbs) 15 (33) 15 (33) 15 (33) 15 (33) 15 (33) Material Aluminium Aluminium Aluminium Aluminium Aluminium Farbcode NCS S 1002-B NCS S 1002-B NCS S 1002-B NCS S 1002-B NCS S 1002-B Durchmesser der Montagebohr ungen mm (Zoll) 9 (0,35) 9 (0,35) 9 (0,35) 10 (0,4) - Größe des Masts mm (Zoll) - - - 80–150 (3–6) cam_IG.book Page 37 Friday, December 18, 2009 3:14 PMSeite 38 AXIS T91A Installationsanleitung Wandplatte 96 mm (3,8 Zoll) 124 mm (4,9 Zoll) 118 mm (4,6 Zoll) 183 mm (7,2 Zoll) cam_IG.book Page 38 Friday, December 18, 2009 3:14 PMGuida all'installazione AXIS T91A Pagina 39 ITALIANO Accessori per il montaggio AXIS T91A Questa guida all'installazione fornisce le istruzioni per l'installazione degli accessori per il montaggio delle telecamere di rete Axis a parete, su parapetto, a soffitto, ad angolo o su un palo. Per altre informazioni relative all'utilizzo delle telecamere di rete di Axis, vedere la Guida all'installazione e la Guida per l'utente disponibili sul sito web www.axis.com Procedura di installazione

1. Controllare il contenuto della confezione utilizzando

l'elenco fornito di seguito.

2. Panoramica dell'hardware. Vedere pagina 40.

3. Installazione dell'hardware:

Installazione del supporto per il montaggio a parete AXIS T91A61, vedere pagina 42

Installazione del supporto per il montaggio su parapetto AXIS T91A62, vedere pagina 43

Installazione del supporto per il montaggio a soffitto AXIS T91A63, vedere pagina 45

Installazione del supporto per il montaggio ad angolo AXIS T91A64, vedere pagina 47

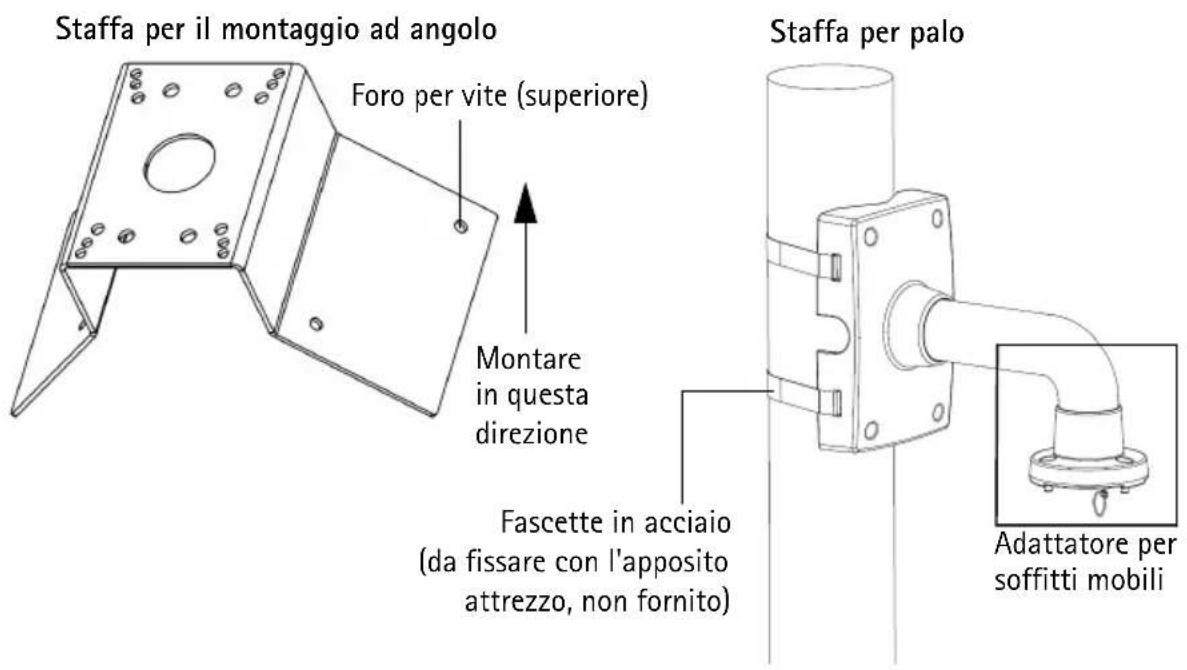

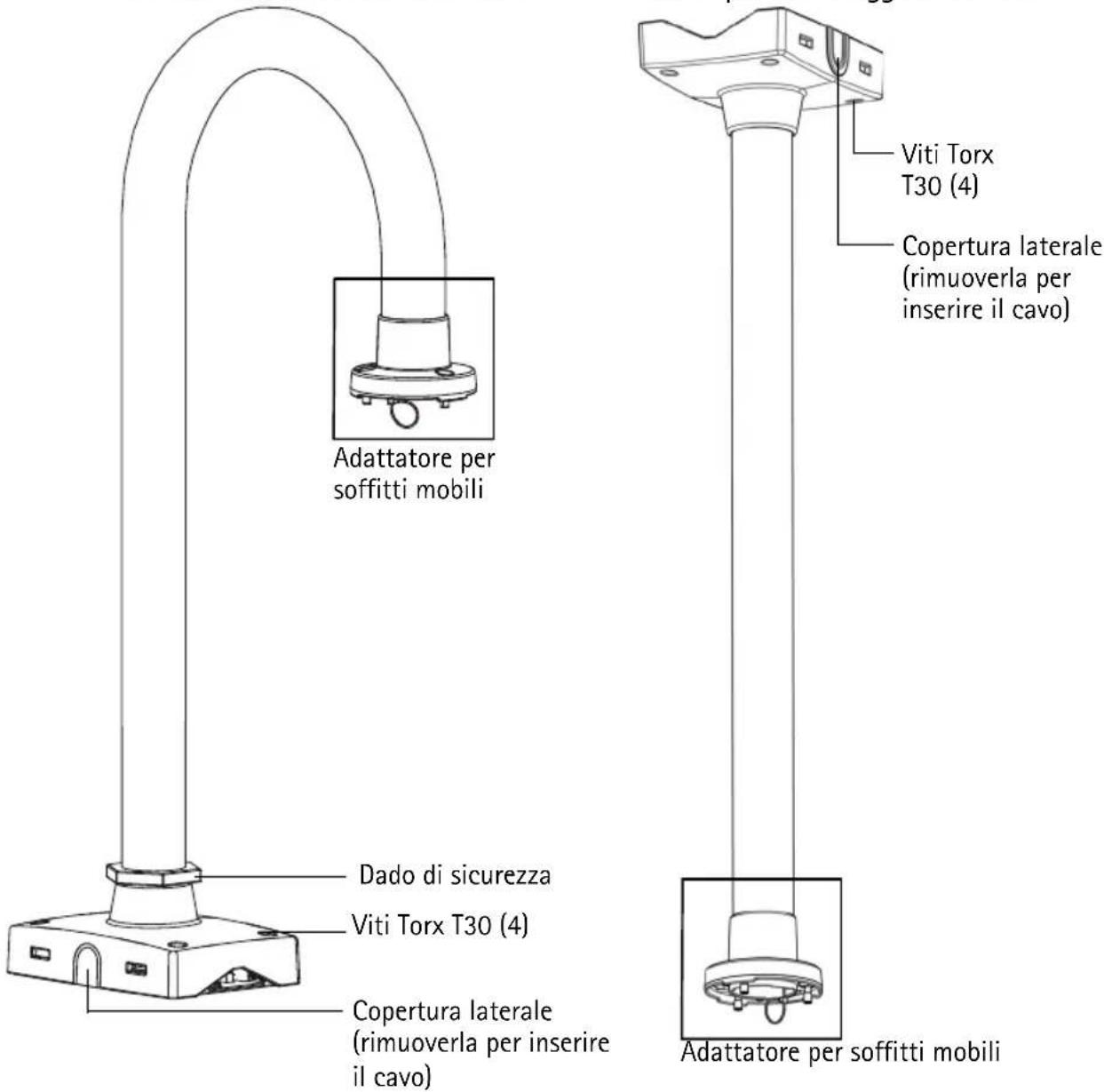

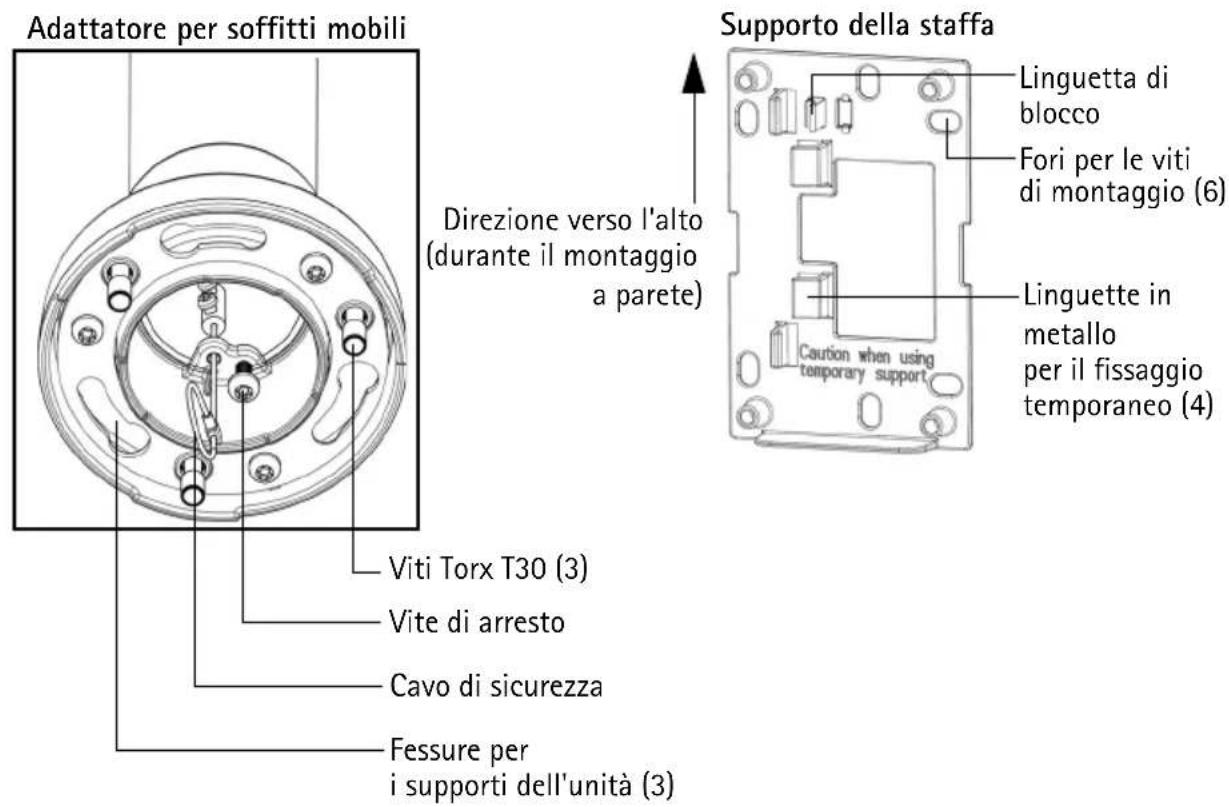

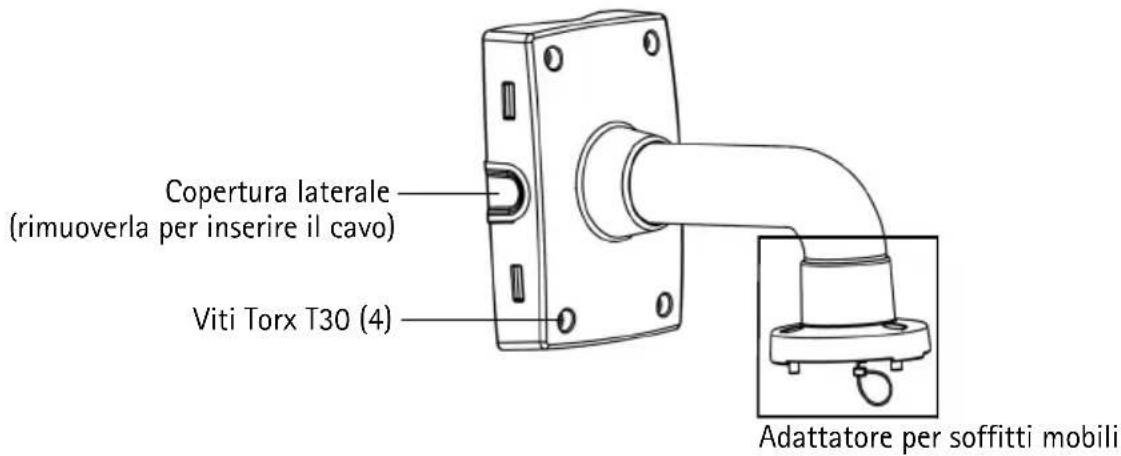

Installazione del supporto per il montaggio su palo AXIS T91A67, vedere pagina 49 Contenuto della confezione Modello Articolo AXIS T91A61 per montaggio a parete Staffa per il montaggio a parete Supporto della staffa AXIS T91A62 per montaggio su parapetto Staffa per il montaggio su parapetto Supporto della staffa AXIS T91A63 per montaggio a soffitto Staffa per il montaggio a soffitto Supporto della staffa AXIS T91A64 per montaggio su angoli Staffa per il montaggio ad angolo (richiede AXIS T91A61) 4 viti M8x22 AXIS T91A67 per montaggio su palo Staffa per palo Fascette in acciaio (l'attrezzo per il fissaggio delle fascette in acciaio non è incluso) Importante! Il prodotto deve essere utilizzato in conformità alle leggi e alle regolamentazioni locali. cam_IG.book Page 39 Friday, December 18, 2009 3:14 PMPagina 40 Guida all'installazione AXIS T91A Panoramica dell'hardware Copertura laterale (rimuoverla per inserire il cavo) Viti Torx T30 (4) Adattatore per soffitti mobili Staffa per il montaggio su parapetti Copertura laterale Dado di sicurezza Viti Torx T30 (4) Adattatore per (rimuoverla per inserire Staffa per il montaggio a soffitto Copertura laterale (rimuoverla per Viti Torx Adattatore per soffitti mobili T30 (4) inserire il cavo) il cavo) soffitti mobili cam_IG.book Page 40 Friday, December 18, 2009 3:14 PMGuida all'installazione AXIS T91A Pagina 41 ITALIANO Nota: In alcune installazioni può essere necessario sostituire l'elemento a sospensione; in questo caso, allentare la vite di arresto e svitare l'adattatore. In questo caso, consultare la Guida di installazione inclusa nel kit di sospensione. Staffa per palo Fascette in acciaio (da fissare con l'apposito Staffa per il montaggio ad angolo Foro per vite (superiore) Montare in questa Viti Torx T30 (3) Fessure per i supporti dell'unità (3) Cavo di sicurezza Vite di arresto Adattatore per soffitti mobili Adattatore per attrezzo, non fornito) Fori per le viti di montaggio (6) Linguette in per il fissaggio Supporto della staffa temporaneo (4) Linguetta di Direzione verso l'alto (durante il montaggio a parete) direzione soffitti mobili blocco metallo cam_IG.book Page 41 Friday, December 18, 2009 3:14 PMPagina 42 Guida all'installazione AXIS T91A Installazione dell'hardware Installazione di AXIS T91A61 per montaggio a parete

1. Vedere la sezione

Panoramica dell'hardware, a pagina 40 per informazioni sulle parti fornite.

2. Far passare il cavo di rete attraverso il muro o lungo di esso.

3. Fissare il supporto per il montaggio nella posizione desiderata utilizzando

viti idonee al materiale della parete e al peso della telecamera e della staffa.

4. La staffa per il montaggio a parete può essere temporaneamente agganciata all'apposito

supporto per rendere più agevole l'inserimento del cavo:

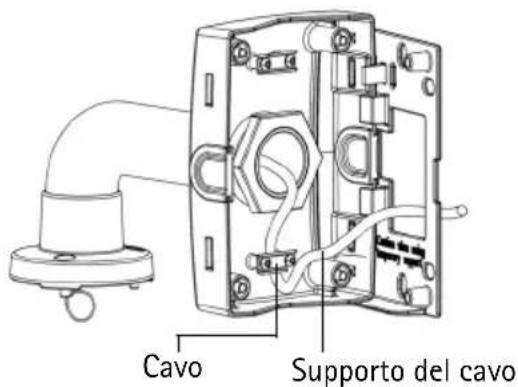

5. Far passare i cavi necessari attraverso la staffa per il montaggio a parete, fissandoli

nell'apposito supporto.

6. Tirare la linguetta di blocco e sganciare la staffa per il montaggio a parete dalla posizione

7. Utilizzare le viti Torx per fissare la staffa per il montaggio a parete al relativo supporto.

8. Vedere la Guida all'installazione della telecamera per le istruzioni sul fissaggio della telecamera

alla staffa. Linguette Ruotare la staffa per il montaggio a parete su un lato per disporre di un supporto temporaneo Inserire la staffa tra le linguette sul supporto Linguetta di blocco della staffa Supporto del cavo Cavo cam_IG.book Page 42 Friday, December 18, 2009 3:14 PMGuida all'installazione AXIS T91A Pagina 43 ITALIANO Installazione di AXIS T91A62 per montaggio su parapetto

1. Vedere la sezione

Panoramica dell'hardware, a pagina 40 per informazioni sulle parti fornite.

2. Far passare il cavo di rete attraverso il tetto o lungo di esso.

3. Montare il supporto della staffa per il montaggio sul tetto nella

posizione desiderata utilizzando viti idonee al materiale e al peso della telecamera e della staffa. Installare la staffa a non più di 80 mm dal bordo del tetto, in modo che il diametro esterno della telecamera sia allineato al bordo del tetto. Il peso massimo consentito è di 15 kg.

4. Far passare i cavi necessari attraverso la staffa per il montaggio su

parapetto, fissandoli nell'apposito supporto. Installare il supporto della staffa Supporto dei cavi Cavo dal bordo del tetto Supporto della staffa Nota : non utilizzare il supporto della staffa come sostegno temporaneo per la staffa per il montaggio su parapetto. a non più di 80 mm cam_IG.book Page 43 Friday, December 18, 2009 3:14 PMPagina 44 Guida all'installazione AXIS T91A

5. Utilizzare le viti Torx per fissare la staffa per il montaggio su parapetto al relativo supporto.

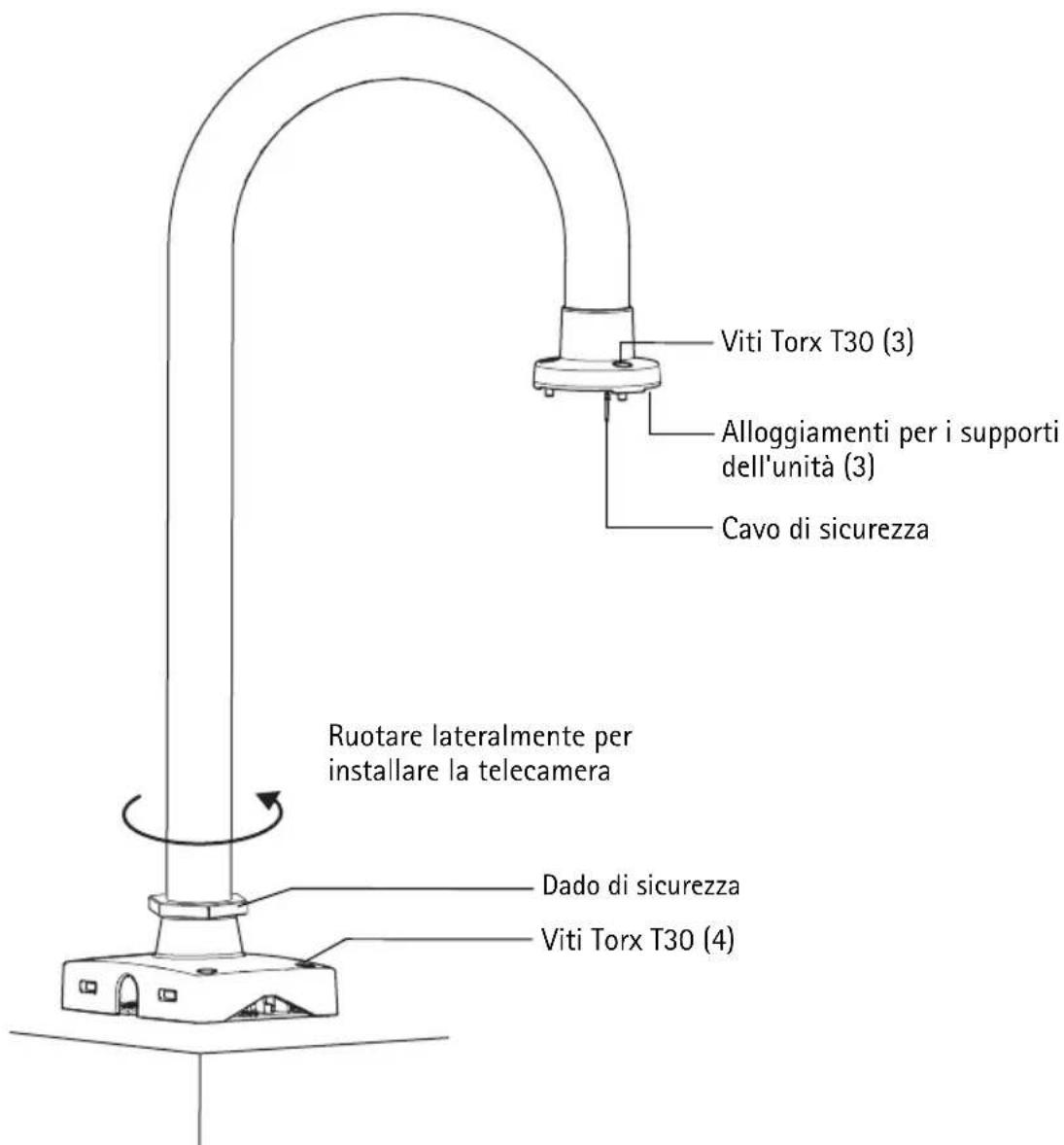

6. Ruotare la staffa e serrare il dado di sicurezza per bloccare la staffa in posizione laterale. La

telecamera può ora essere installata in modo sicuro, senza pendere dal bordo del tetto. La AXIS T91A62 viene spedita con il dado di sicurezza allentato per questo scopo.

7. Vedere la Guida all'installazione della telecamera per le istruzioni sul fissaggio della telecamera

8. Ruotare la staffa in posizione e stringere saldamente il dado di fissaggio.

• In alcune installazioni può essere necessario sostituire l'elemento a sospensione; in questo caso, allentare la vite di arresto e svitare l'adattatore. In questo caso, consultare la Guida di installazione inclusa nel kit di sospensione. Dado di sicurezza Cavo di sicurezza Viti Torx T30 (3) Alloggiamenti per i supporti Viti Torx T30 (4) Ruotare lateralmente per installare la telecamera dell'unità (3) cam_IG.book Page 44 Friday, December 18, 2009 3:14 PMGuida all'installazione AXIS T91A Pagina 45 ITALIANO Installazione di AXIS T91A63 per montaggio a soffitto

1. Vedere le sezioni

Panoramica dell'hardware, a pagina 40 e pagina 41 per informazioni sulle parti fornite.

2. Far passare il cavo di rete attraverso il soffitto o lungo di esso.

3. Montare il supporto della staffa per il montaggio a soffitto nella posizione

desiderata utilizzando viti idonee al materiale del soffitto e al peso della telecamera e della staffa. Il peso massimo consentito è di 15 kg.

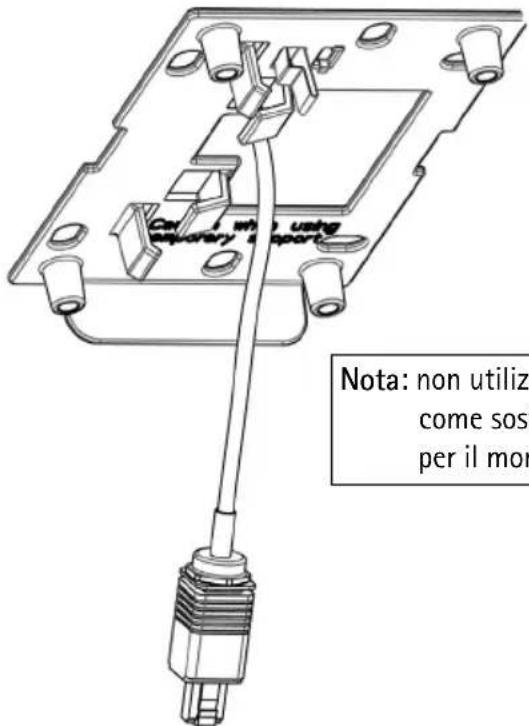

4. Far passare i necessari cavi attraverso la staffa per il montaggio a soffitto, fissandoli

nell'apposito supporto. Nota : non utilizzare il supporto della staffa come sostegno temporaneo per la staffa per il montaggio a soffitto. cam_IG.book Page 45 Friday, December 18, 2009 3:14 PMPagina 46 Guida all'installazione AXIS T91A

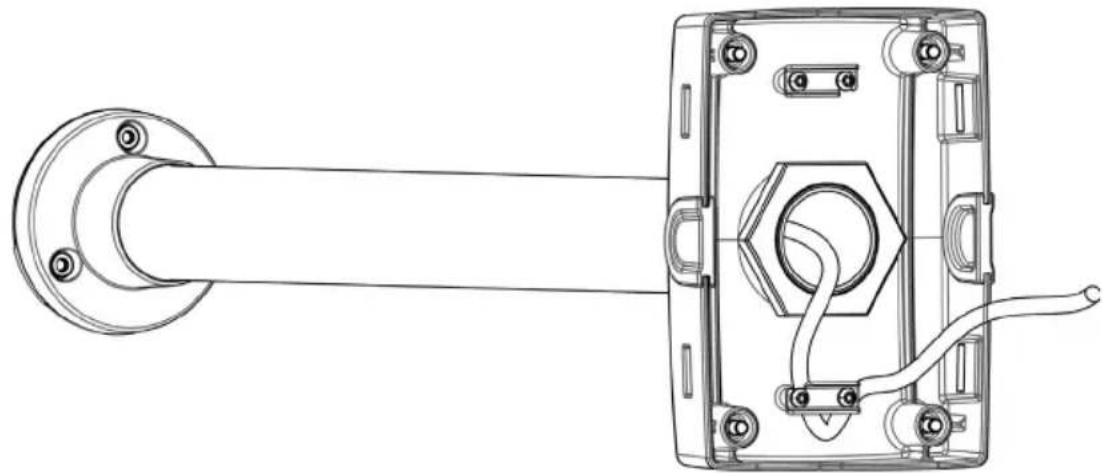

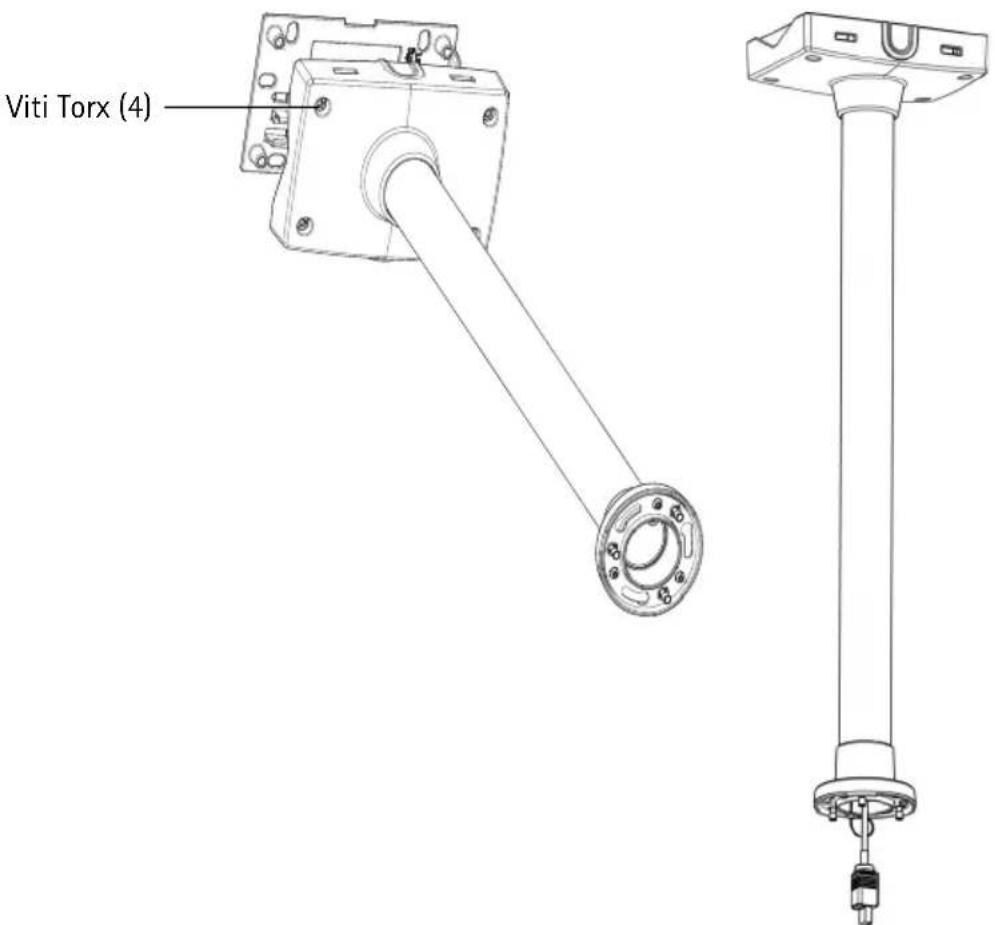

5. Utilizzare le viti Torx fornite in dotazione per fissare la staffa per il montaggio a soffitto al

6. Vedere la Guida all'installazione della telecamera per le istruzioni sul fissaggio della telecamera

alla staffa. Viti Torx (4) cam_IG.book Page 46 Friday, December 18, 2009 3:14 PMGuida all'installazione AXIS T91A Pagina 47 ITALIANO Installazione di AXIS T91A64 per montaggio su angoli

1. Vedere la sezione

Panoramica dell'hardware, a pagina 40 per informazioni sulle parti fornite.

2. Montare il supporto angolare della staffa per il montaggio ad angolo nella

posizione desiderata utilizzando viti idonee al materiale della parete e al peso della telecamera e della staffa.

3. Fissare il supporto della staffa (non incluso) al supporto angolare della

staffa per il montaggio ad angolo utilizzando le viti fornite in dotazione.

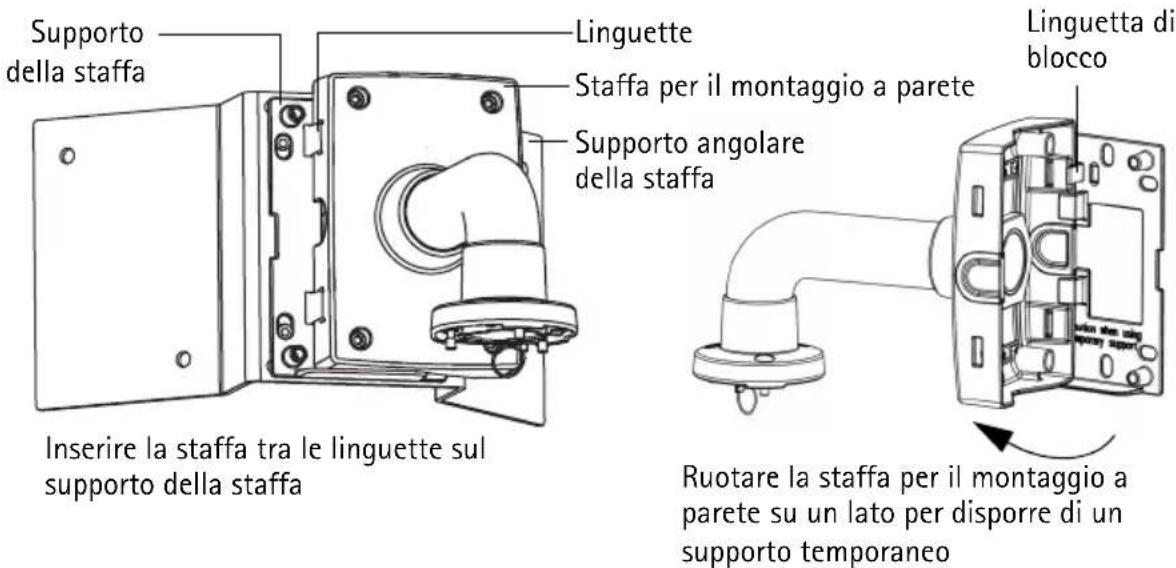

4. La staffa per il montaggio a parete (non inclusa) può essere temporaneamente agganciata

all'apposito supporto per rendere più agevole l'inserimento del cavo attraverso la staffa: Nota: Il supporto della staffa e la staffa a parete (AXIS T91A61) sono necessari per l'installazione ma devono essere acquistati separatamente, come mostrato nella tabella in Contenuto della confezione, a pagina 39.

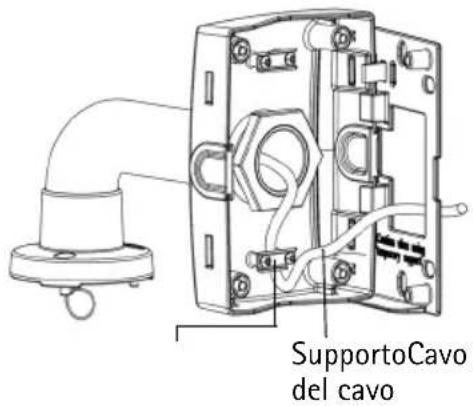

5. Far passare i necessari cavi attraverso la staffa per il montaggio a parete, fissandoli

nell'apposito supporto. Linguette Ruotare la staffa per il montaggio a su un lato per disporre di un supporto temporaneo Inserire la staffa tra le linguette sul supporto della staffa Linguetta di Staffa per il montaggio a parete Supporto angolare Supporto della staffa parete blocco della staffa SupportoCavo del cavo cam_IG.book Page 47 Friday, December 18, 2009 3:14 PMPagina 48 Guida all'installazione AXIS T91A

6. Premere la linguetta di blocco e sganciare la staffa per il montaggio a parete dalla posizione

7. Utilizzare le viti Torx per fissare la staffa per il montaggio a parete al relativo supporto.

8. Vedere la Guida all'installazione della telecamera per le istruzioni sul fissaggio della telecamera

alla staffa. cam_IG.book Page 48 Friday, December 18, 2009 3:14 PMGuida all'installazione AXIS T91A Pagina 49 ITALIANO Installazione di AXIS T91A67 per montaggio su palo

1. Vedere le sezioni

Panoramica dell'hardware, a pagina 40 e pagina 41 per informazioni sulle parti fornite.

2. Far passare i necessari cavi attraverso la staffa, fissandoli con

l'apposito supporto.

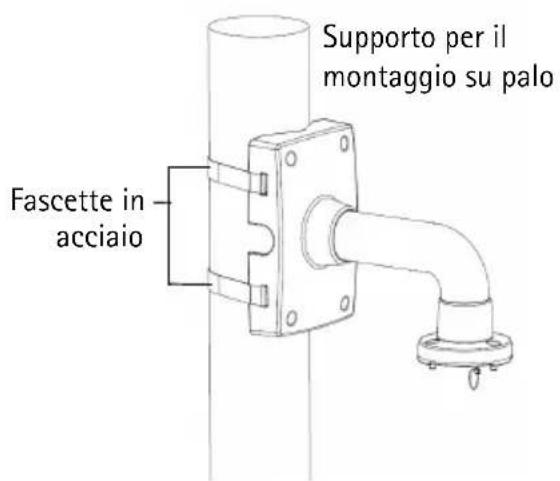

3. Utilizzare le fascette in acciaio fornite in dotazione per fissare la

staffa sul palo, quindi serrarle con l'apposito attrezzo (non fornito in dotazione).

4. Vedere la Guida all'installazione della telecamera per le istruzioni sul fissaggio della telecamera

alla staffa. Supporto Cavo del cavo Supporto del cavo Supporto per il Fascette in montaggio su palo acciaio cam_IG.book Page 49 Friday, December 18, 2009 3:14 PMPagina 50 Guida all'installazione AXIS T91A Dati tecnici

per montaggio a parete AXIS T91A62 per montaggio su parapetto

per montaggio a soffitto

per montaggio su angoli
