Type de produit	Luminaire électrique d'appoint pour plafond
Marque	LIFT-MASTER
Modèle	380LMC
Alimentation	120 V, fiche polarisée
Puissance maximale	200 W (2 x 100 W max)
Type d'ampoules compatibles	Fluorescentes compactes ou incandescentes de type A19
Montage	Au plafond, intérieur seulement
Longueur du cordon	À ajuster selon la distance à la prise (excédent à enrouler)
Matériau	Plastique et métal
Dimensions (approx.)	Environ 30 cm de diamètre
Poids (approx.)	Environ 1 kg
Certifications	FCC, Industrie Canada
Utilisation	Intérieur, résidentiel
Fonction télécommande	Apprentissage du code avec télécommande, commande murale ou entrée sans clé
Indicateur DEL	Oui, pour l'apprentissage
Nombre d'ampoules	2 (max)
Lentille	Amovible, se verrouille par pression
Accessoires fournis	Vis, ancrages muraux, plaque de montage (pour 380LMC)
Sécurité	Ne pas utiliser d'ampoules halogènes ou spéciales. Éviter la surchauffe
Entretien	Nettoyer avec un chiffon sec, débrancher avant nettoyage
Réparabilité	Ampoules remplaçables par l'utilisateur. Aucune autre pièce réparable par l'utilisateur

FOIRE AUX QUESTIONS - 380LMC LIFT-MASTER

Comment installer le luminaire 380LMC au plafond ?

Installez la plaque de montage (pour le 380LMC) ou directement la base (pour le 380LM) en utilisant les vis fournies. Laissez 1/8 de pouce (3,1 mm) entre la tête de vis et le support. Accrochez la base, tournez-la dans le sens horaire pour verrouiller. Insérez les ampoules (max 2x100W), puis fixez la lentille.

Quels types d'ampoules puis-je utiliser ?

Utilisez uniquement des ampoules fluorescentes compactes ou incandescentes de type A19. N'utilisez jamais d'ampoules halogènes ou spéciales pour éviter la surchauffe.

Comment reprogrammer la lumière avec ma télécommande ?

Appuyez sur le bouton 'learn' de la lumière jusqu'à ce que le DEL s'allume. Ensuite, activez la porte de garage avec la télécommande, la commande murale ou l'entrée sans clé. La lumière apprend le code et s'allume.

La lumière ne s'allume pas, que faire ?

Vérifiez que la lumière est branchée et que l'ouvre-porte de garage est activé (la lumière ne fonctionne que lorsque l'appareil est activé). Assurez-vous que les ampoules sont bien installées et non grillées. Si le problème persiste, re-programmez la lumière.

Puis-je utiliser une ampoule halogène ?

Non, l'utilisation d'ampoules halogènes est interdite car elle peut provoquer une surchauffe du panneau d'éclairage. Utilisez uniquement des ampoules fluorescentes compactes ou incandescentes.

Comment fixer la plaque de montage si le plafond est en cloison sèche ?

Si vous ne pouvez pas localiser une solive, utilisez les ancrages muraux fournis. Percez des trous, insérez les ancrages, puis vissez la plaque. Aucun orifice témoin n'est requis pour ces ancrages.

Le cordon est trop long, que faire ?

Enroulez l'excédent de cordon autour du dispositif de retenue du cordon situé dans la partie supérieure de la base de la lumière. Assurez-vous que la longueur restante suffit pour atteindre la prise.

Puis-je ajouter une lumière supplémentaire ?

Oui, vous pouvez ajouter une lumière additionnelle en suivant la même procédure de reprogrammation. Appuyez sur le bouton 'learn' de la nouvelle lumière, puis activez la porte de garage avec la télécommande pour l'associer.

Est-ce que la lumière fonctionne sans être branchée ?

Non, la lumière doit être branchée à une prise secteur 120V pour fonctionner. Elle ne s'allume que lorsque l'ouvre-porte de garage est activé.

Quelles sont les précautions de sécurité importantes ?

Ce luminaire est conçu pour un montage au plafond et une utilisation à l'intérieur seulement. Utilisez uniquement des ampoules fluorescentes compactes ou incandescentes. Ne modifiez pas la fiche polarisée et n'utilisez pas de rallonge si la fiche ne s'insère pas complètement. Suivez les réglementations FCC/IC.

MODE D'EMPLOI 380LMC LIFT-MASTER

La lumière télécommandée est donc pour se brancher directement dans une prise standard de 120V.

Les vis sont fournies avec la lampe secondaire :

• Vis de pince de la lumière n° 4-20 x 7/16 po (2)
• Vis n°6 x 1 po (2)
• Ancrage mural (2)

Installation

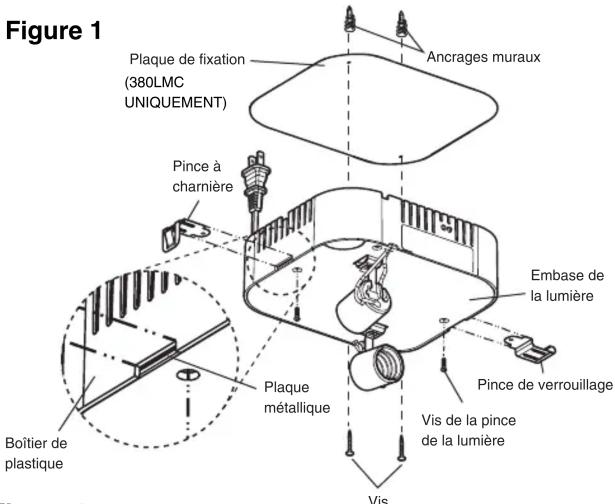

1. Installez les charnières et les pinces du verrou. Les pinces glissant entre la plaque métallique et le boîtier de plastique de chaque côté de la base de la lumière télécommandée. Attacher les pinces à la base de la lumière utilisant les vis n° 4-20 x 7/16 po (Figure 1).
2. Choisir l'endroit approprié au plafond pour monter la lampe à une distance de 1,8 m (6 pi) d'une prise secteur afin que le cordon et la lampe soient à l'écart des pièces en mouvement.

3. (380LM Uniquement)

Marquez les trous pour les vis sur le plafond en utilisant la base de la lampe comme repère. Installez les vis de 6 x 1 pouce (fournies). Laissez une longueur de 1/8 de pouce (3,1 mm) exposée entre le plafond et la tête de la vis.

(380LMC uniquement)

Installez la plaque de montage du plafond avec les vis de 6 x 1 pouce qui vous sont fournies. Laissez une longueur de 1/8 de pouce (3,1 mm) exposée entre la plaque de montage du plafond et la tête de la vis.

REMARQUE: si l'installation de la lumière se fait sur une cloison sèche et que la solive du plafond ne peut pas être localisée, utiliser les goupilles murales fournies. Aucun orifice témoin n'est requis pour les goupilles murales.

1. Déterminez la longueur du cordon électrique requis pour atteindre la prise la plus proche. Enroulez tout excès de cordon autour du dispositif de retenue du cordon dans la partie supérieure de la base de la lumière.
2. Installez la base de la lumière en vissant les vis puis en tournant la base dans le sens horaire pour verrouiller la lumière en place.
3. Installer deux ampoules fluorescentes compactes ou incandescentes de type A19. 100 W maximum par ampoule pour un total de 200 W maximum.

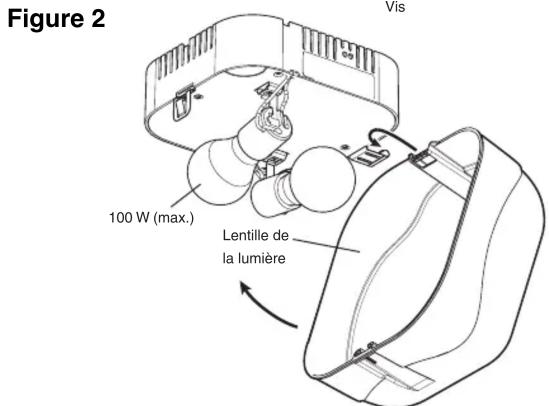

4. Installez la lentille de la lumière en accrochant l'une des extrémités de la lentille par-dessus les charnières et en appuyant sur l'autre pour la verrouiller en place (Figure 2).
5. Branchez la lumière dans la prise.

REMARQUE : la lumière ne fonctionnera pas tant que l'appareil ne sera pas activé.

Reprogrammation de la lumière ou lumière additionnelle

1. Appuyer sur le bouton « learn » ou sur la lumière jusqu'à ce que le DEL s'allume.
2. Activer la porte de garage à l'aide de la télécommande, de la commande murale et de l'entrée sans clé.
3. Elle a appris le code et la lumière s'allume.

Modèles 380LM et 380LMC

Pour réduire le risque de BLESSURES GRAVES ou MORTELLES :

• Ce luminaire portable possède une fiche polarisée (une lame est plus large que l'autre) afin de réduire les risques de choc électrique.
• Cette fiche s'adaptera à une prise polarisée d'une seule façon.
• Si la fiche ne s'insère pas au complet dans la prise, inversez-la.
• Si elle ne s'adapte toujours pas, contactez un électricien qualifié.
• Ne JAMAIS utiliser avec un cordon de rallonge sauf si la fiche puisse y être insérée en entier.
• NE JAMAIS modifier la fiche.
• La lampe est prévue pour un montage au plafond et à l'intérieur SEULEMENT.

Attention

Pour éviter toute SURCHAUFFE éventuelle du panneau d'éclairage,

• NE PAS utiliser d'ampoule à courant raccourci ou d'ampoules spéciales.
• NE PAS utiliser d'ampoule halogène. Utiliser UNIQUEMENT des ampoules fluorescentes compactes ou incandescentes

AVIS: Les régles de la FCC ou d'Industrie Canada (IC), ou les deux, interdisent tout ajustement ou toute modification de ce récepteur et/ou de cet émetteur, sauf pour modifier le code ou pour replacer la pile. IL N'EXISTÉ AUCUNE AUTRE PIECE SUSCEPTIBLE D'ETRE ENTRETENUE PAR L'UTILISATEUR.

Vérifié pour conformité avec les normes de la FCC POUR UTILISATION À LA MAISON OU AU BUREAU. L'utilisation est sujette aux deux conditions ci-après : (1) ce dispositif ne peut causer des interférences nuisibles, et (2) ce dispositif doit accepter toute interférence reçue, y compris une interférence pouvant causer un fonctionnement non désiré.
