MODE D'EMPLOI MHS5011U LIFT-MASTER

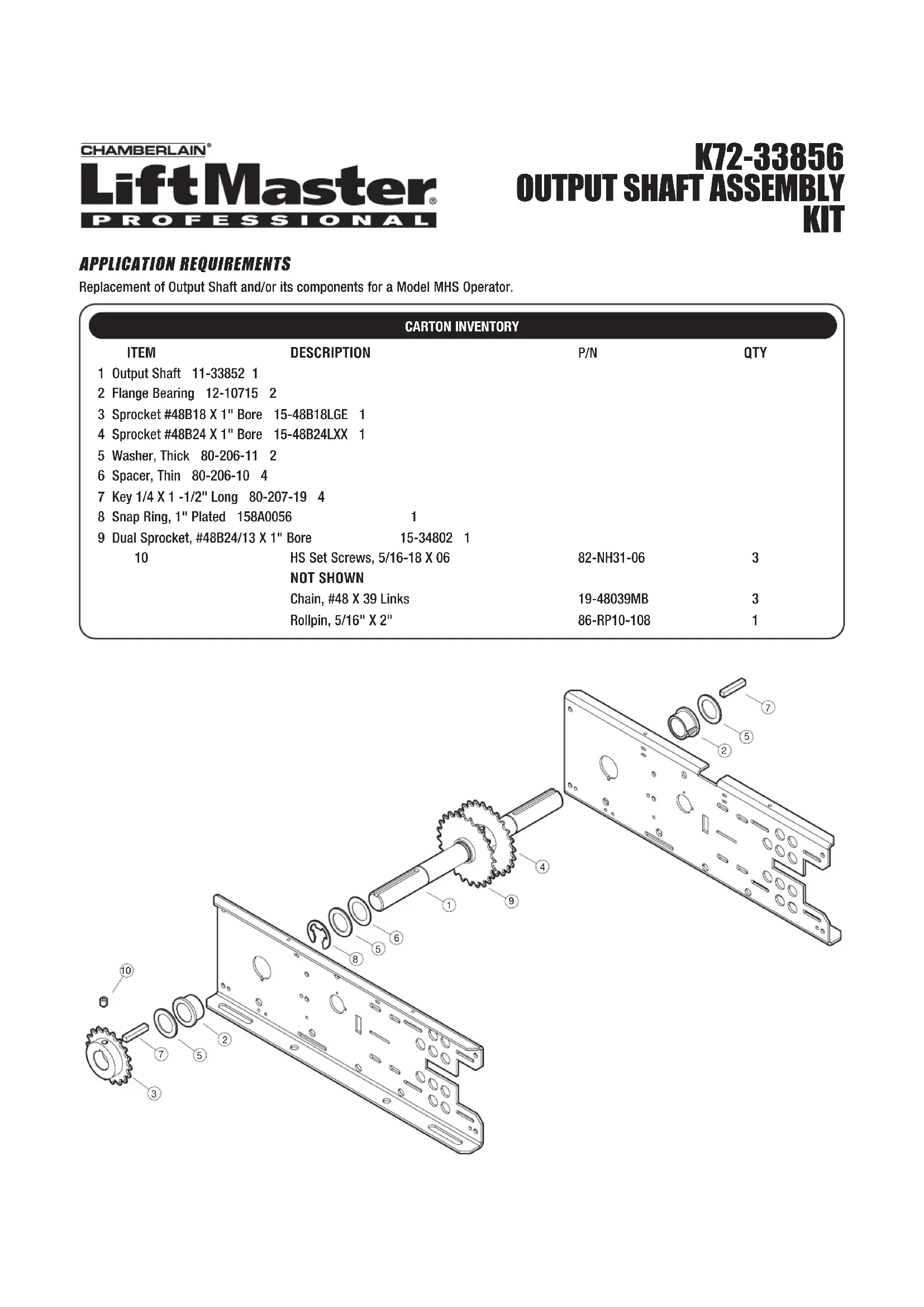

Remplacement de l’arbre de sortie et/ou de ses composants - opérateur modèle MHS.

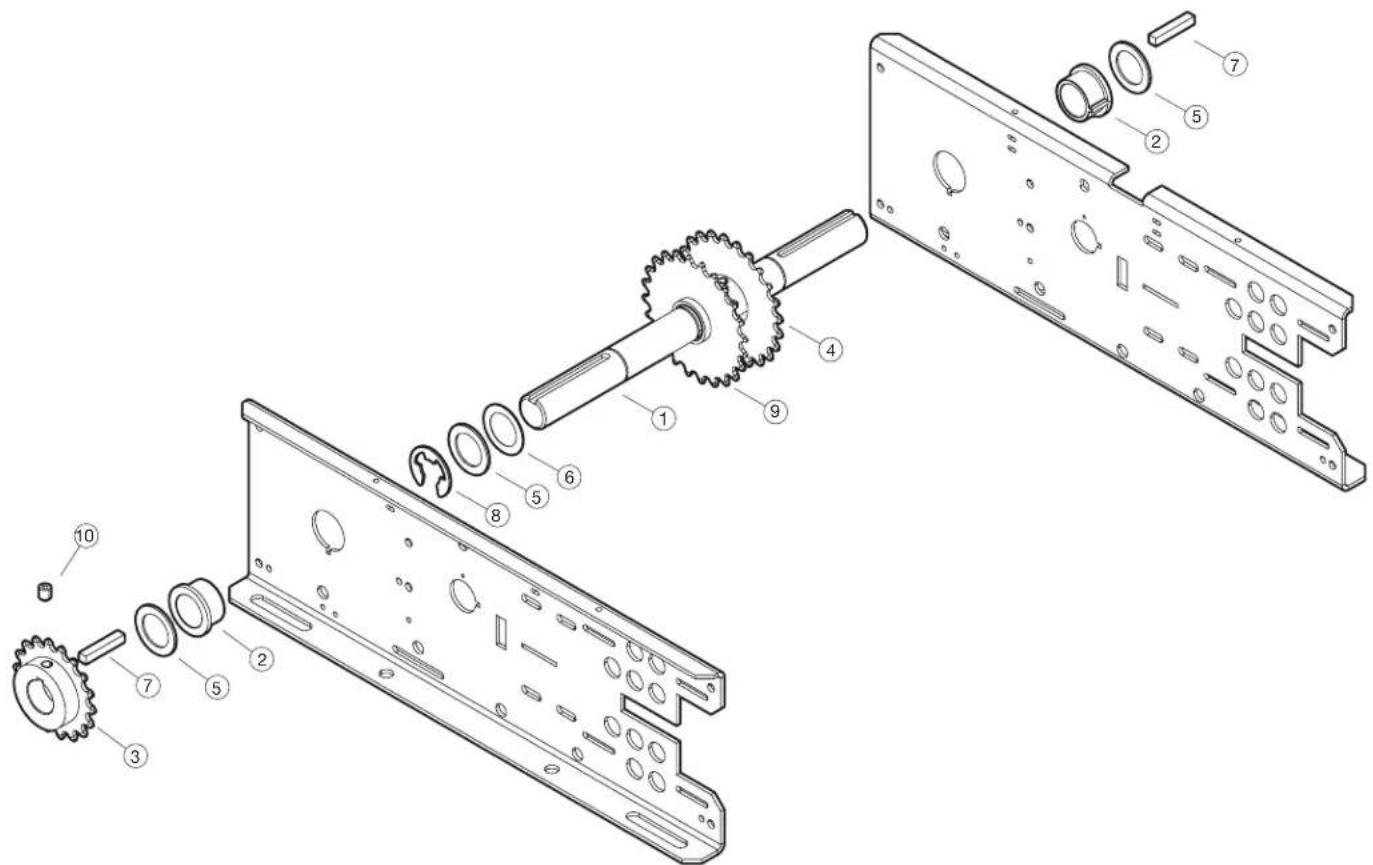

ÉLÉMENT DESCRIPTION RÉF. QTÉ
1 Arbre de sortie 11-33852 1 2 Roulement à montage par flasque 12-10715 2 3 Pignon n°48B18 x alésage 1po 15-48B18LGE 1 4 Pignon n°48B24 x alésage 1po 15-48B24LXX 1 5 Rondelle, épaisse 80-206-11 2 6 Entretoise, mince 80-206-10 4 7 Clé 1/4 x longueur 1-1/2po 80-207-19 4 8 Anneau d’arrêt, 1po plaqué 158A0056 1 9 Pignon double, n°48B24/13 x alésage 1po 15-34802 1 10 Vis d’assemblage HS, 5/16-18 x 06 82-NH31-06 3
Chaîne, n°48 x 39 maillons 19-48039MB 3 Goupille cylindrique, 5/16po x 2po 86-RP10-108 1
9INSTALLATION Pour éviter toute possibilité de BLESSURE GRAVE voire MORTELLE, débranchez l’alimentation électrique de l’opérateur AVANT de procéder à l’installation.
RECOMMANDATIONS D’INSTALLATION
1. Fermez la porte et sécurisez.
2. Coupez l’alimentation de l’opérateur.
3. Retirez la chaîne d’entraînement entre l’opérateur et la porte.
4. Retirez l’opérateur de son emplacement.
5. Reportez-vous au manuel du propriétaire fourni avec
l’opérateur pour toutes les instructions de montage et de câblage.
6. Réinitialisez les limites après la réinstallation de l’opérateur.
7. Remettez l’opérateur sous tension.
8. Vérifiez le bon fonctionnement de tous les équipements de
sécurité (le cas échéant). © 2022, The Chamberlain Group, Inc. 01-34366C Tous droits réservésK72-33856
