Type de produit	Détecteur de proximité inductif
Marque	IFM
Modèle	IM5118
Catégorie	Détecteur de proximité
Technologie	Inductif
Type de montage	Encastrable (flush)
Portée de travail (Sa)	0 ... 0,81 x Sn (Sn selon étiquette)
Indicateurs LED	Rouge (état/erreur), Jaune (cible détectée)
Alimentation	Via bus AS-i (communication AS-i)
Fonction de commutation	Signal de commutation (sortie)
Raccordement électrique	Selon étiquette (AS-i)
Protection	Installation hors tension requise
Entretien	Aucun entretien nécessaire
Nettoyage	Maintenir la face active exempte de dépôts et corps étrangers métalliques
Sécurité	Respecter les distances minimales de montage
Orientation de la face active	Frontale (réglable latéralement)
Pièces détachées et réparabilité	Aucune pièce détachable, appareil non réparable

FOIRE AUX QUESTIONS - IM5118 IFM

Comment installer le détecteur IM5118 ?

Visser le détecteur sur une base de montage. En cas de sollicitation mécanique, assurez-vous qu'il ne se desserre pas. Pour un montage encastrable, le métal ne doit pas dépasser la face active. Respectez les distances minimales (fig. 4 de la notice).

Quelle est la portée de détection ?

La portée nominale (Sn) est indiquée sur l'étiquette. La portée de travail (Sa) est de 0 à 0,81 x Sn, mesurée avec de l'acier doux. Pour d'autres métaux, la portée peut être inférieure.

Que signifient les LED rouge et jaune ?

La LED jaune indique qu'une cible se trouve dans la zone active (0...Sn). La LED rouge clignote si la cible est dans la zone non sûre (> Sa) ou très proche (<10% de Sn). La LED rouge allumée fixe signale une erreur de communication AS-i.

Comment orienter la face active latéralement ?

Desserrez la vis de fixation et tournez le bloc détecteur pour orienter la face active latéralement (fig. 5-8 de la notice). L'orientation frontale est celle par défaut.

Quelle est l'alimentation électrique requise ?

L'appareil est alimenté via le bus AS-i. Raccordez-le selon les indications de l'étiquette. Avant toute opération, mettez l'installation hors tension.

Peut-on monter plusieurs détecteurs côte à côte ?

Oui, mais respectez les distances minimales indiquées fig. 4 de la notice pour éviter les interférences entre détecteurs de la même version.

Comment entretenir le détecteur ?

Aucun entretien n'est nécessaire. Veillez simplement à ce que la face active et l'espace libre soient exempts de dépôts et de corps étrangers métalliques.

Quels métaux le détecteur peut-il détecter ?

Le détecteur détecte tous les métaux sans contact. La portée nominale est définie avec de l'acier doux ; pour d'autres métaux comme l'aluminium ou le cuivre, la portée est réduite.

Que faire si la LED rouge reste allumée fixe ?

Cela indique une erreur de communication AS-i. Vérifiez le câblage et la configuration du bus AS-i. Consultez la notice pour le dépannage.

Le détecteur est-il réparable ?

Non, l'appareil ne nécessite aucun entretien et ne contient aucune pièce détachable. En cas de défaut, il doit être remplacé.

MODE D'EMPLOI IM5118 IFM

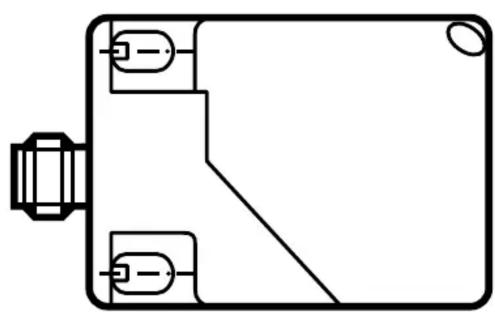

Détecteur de proximité inductif

efector100®

IMC, encastrable

1 Fonctionnement et caractéristiques

Ce détecteur de proximité détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn) voir la désignation sur l'étiquette, portée de travail (Sa) 0... 0,81 x Sn. (Valeurs définies par mesure selon les normes avec acier doux; en cas d'autres métaux, portée inférieure).

2 Montage

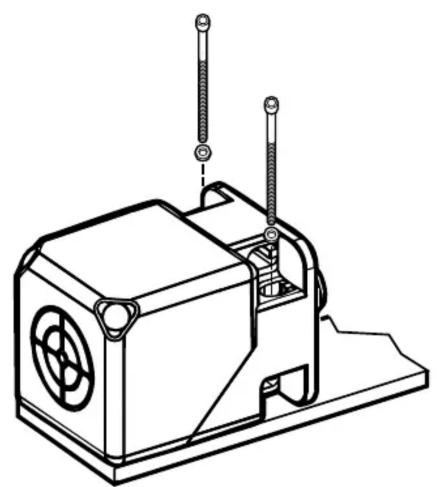

▶ Visser le détecteur de proximité sur une base de montage. En cas de sollicitation mécanique importante, assurer que le détecteur de proximité ne se desserre pas !

Encastrable (fig. 1 et 2).

En cas de montage dans une masse métallique, le métal ne doit pas dépasser la face active.

• Zone de dégagement autour de la face active pour montage sur bâti métallique : fig. 3.
• Distances minimales lorsque plusieurs détecteurs de la même version sont montés : fig. 4.

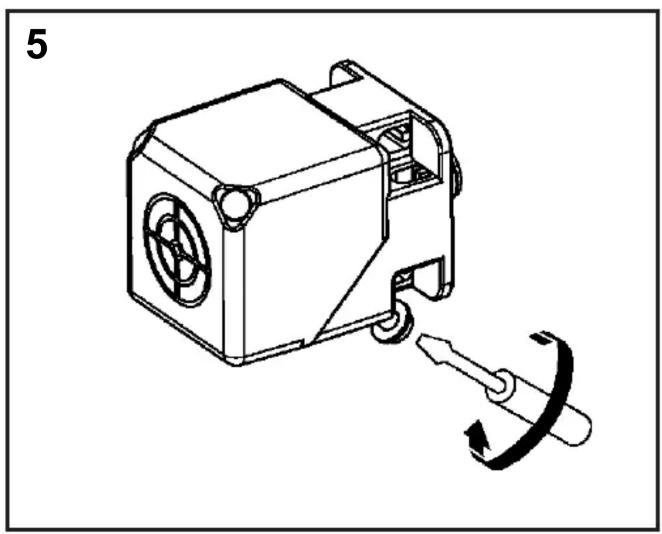

À la livraison, la face active est orientée de manière frontale (fig. 5). La face active peut être orientée latéralement (fig. 8) en desserrant la vis de fixation et en tournant le bloc détecteur (fig. 5-8).

4 Raccordement électrique

Mettre l'installation hors tension.

Raccordement de l'appareil selon les indications de l'étiquette.

5 Fonctionnement

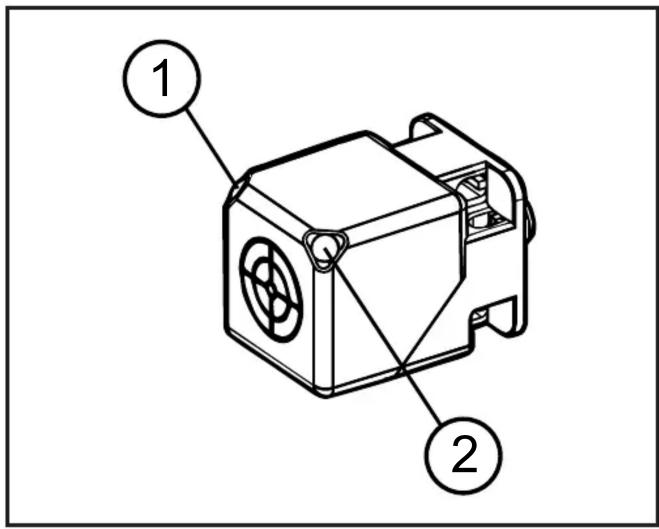

1: LED rouge 2: LED jaune

▶ Vérifier le fonctionnement du détecteur:

LED rouge clignote cible se trouve dans la zone non sûre (> Sa), ou distance entre la cible et la face active < 10 % de Sn

LED rouge allumée erreur lors de la communication AS-i

LED jaune allumée cible se trouve dans la zone active (0...Sn)

Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement, il faut respecter les indications suivantes:

▶ La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques.
