HHPN 6.4F AM OW - Hotte HOTPOINT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	Hotpoint
Modèle	HHPN 6.4F AM OW
Dimensions (H x L x P)	85-110 cm x 60 cm x 50 cm (hauteur télescopique)
Diamètre de sortie d'air	150 mm (adaptable: 15 cm, 12,5 cm, 12 cm)
Alimentation électrique	220-240 V ~50/60 Hz
Puissance totale absorbée	Env. 200 W (voir plaque signalétique)
Éclairage	LED, 12 V - 20 W max (G4)
Nombre de vitesses	3 + intensive (temporisée 5 min)
Commande	Soft Button avec arrêt différé
Fonctions spéciales	Détection automatique de température élevée, arrêt automatique programmable
Type de filtration	Filtre à graisses métallique (lavable) + filtre à charbon actif (optionnel)
Indicateur de saturation des filtres	Oui (LED: clignotant pour charbon, allumé pour graisses)
Niveau sonore	Env. 55-65 dB(A) selon vitesse
Poids	Env. 15 kg
Installation	Évacuation extérieure ou recyclage (kit charbon en option)
Distance minimale de montage	50 cm (électrique) / 65 cm (gaz ou mixte)
Entretien du filtre à graisses	Nettoyage mensuel (manuel ou lave-vaisselle basse température)
Remplacement du filtre à charbon	Tous les 4 mois (max), non lavable
Remplacement de la lampe	Par le SAV (LED intégré)
Sécurité	Arrêt automatique sur surchauffe, interdiction de flamber, protection électrique

FOIRE AUX QUESTIONS - HHPN 6.4F AM OW HOTPOINT

Comment installer la hotte Hotpoint HHPN 6.4F AM OW ?

L'installation doit être réalisée par un professionnel qualifié. Respectez la distance minimale de 50 cm au-dessus d'une cuisinière électrique et 65 cm au-dessus d'une cuisinière à gaz. Suivez les instructions de fixation et de raccordement électrique fournies dans la notice. La hotte peut être installée en version aspirante (évacuation extérieure) ou filtrante (recyclage avec filtre à charbon).

Quelle est la hauteur de montage minimale ?

La distance entre la partie la plus basse de la hotte et la surface de cuisson doit être d'au moins 50 cm pour les cuisinières électriques et de 65 cm pour les cuisinières à gaz ou mixtes. Si le fabricant de la cuisinière spécifie une distance plus grande, celle-ci prévaut.

Comment nettoyer les filtres à graisses ?

Les filtres à graisses métalliques doivent être nettoyés au moins une fois par mois. Vous pouvez les laver à la main avec un détergent non agressif ou au lave-vaisselle à basse température et cycle court. Le lavage au lave-vaisselle peut provoquer une décoloration, mais cela n'affecte pas les performances de filtration.

Quand remplacer le filtre à charbon ?

Le filtre à charbon actif ne se nettoie pas et doit être remplacé au maximum tous les 4 mois, ou plus tôt si la LED de saturation clignote. La fréquence dépend de l'usage et de la régularité du nettoyage du filtre à graisses. Il est disponible auprès du service après-vente.

Comment activer/désactiver le voyant de saturation du filtre à charbon ?

La LED de saturation du filtre à charbon est normalement désactivée. Pour l'activer, avec la hotte arrêtée, appuyez simultanément sur les touches T1 et T4 jusqu'à ce que L1 puis L2 clignotent. Pour désactiver, répétez l'opération jusqu'à ce que seule L1 clignote.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord l'absence de coupure de courant et qu'une vitesse a bien été sélectionnée. Si le problème persiste, débranchez la hotte de l'alimentation pendant environ 5 secondes, puis rebranchez-la. Si cela ne résout pas le problème, contactez le service de réparation compétent.

Comment régler l'arrêt automatique ?

Sur les modèles à commande Soft Button, appuyez sur la touche T4 pour programmer l'arrêt automatique. La durée dépend de la vitesse sélectionnée : 20 minutes en vitesse basse, 15 minutes en vitesse moyenne, 10 minutes en vitesse haute et 5 minutes en vitesse intensive.

Comment remplacer la lampe LED ?

Les lampes LED sont intégrées et leur remplacement doit être effectué par le service d'assistance technique. N'essayez pas de les remplacer vous-même. Débranchez toujours l'appareil avant toute intervention et assurez-vous que les lampes sont froides.

Puis-je utiliser la hotte en version filtrante sans évacuation ?

Oui, la hotte peut être utilisée en version filtrante (recyclage) si vous installez le kit de filtrage à charbon actif (non fourni). Dans ce mode, l'air est dégraissé et désodorisé avant d'être renvoyé dans la pièce. Vérifiez si le kit est inclus ou doit être acheté séparément.

Quels sont les différents modes de vitesse ?

La hotte propose 3 vitesses (basse, moyenne, haute) plus une vitesse intensive temporisée de 5 minutes. La vitesse intensive s'active automatiquement en cas de détection de température élevée. Les vitesses sont sélectionnables via les touches T1 et T2 du panneau de commande.

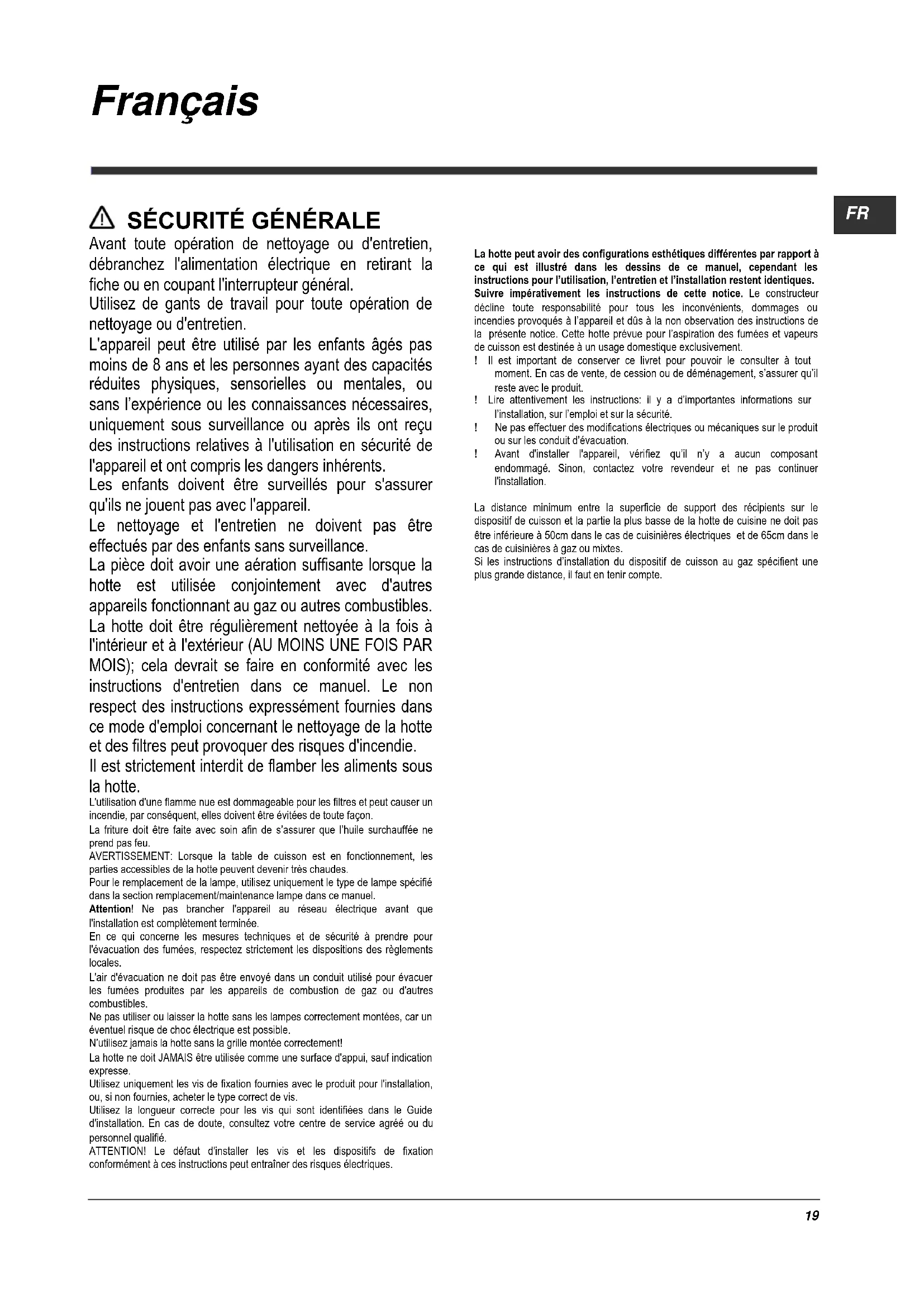

MODE D'EMPLOI HHPN 6.4F AM OW HOTPOINT

Avant toute opération de nettoyage ou d'entretien, débranchez l'alimentation électrique en retirant la fiche ou en coupant l'interrupteur général.

Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.

L'appareil peut être utilisé par les enfants âgés pas moins de 8 ans et les personnes ayant des capacités réduites physiques, sensorielles ou mentales, ou sans l'expérience ou les connaissances nécessaires, uniquement sous surveillance ou après qu'ils ont reçu des instructions relatives à l'utilisation en sécurité de l'appareil et ont compris les dangers inhérents.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles. La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS) ; cela devrait se faire en conformité avec les instructions d'entretien dans ce manuel. Le non-respect des instructions expressément fournies dans ce mode d'emploi concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.

Il est strictement interdit de flamber les aliments sous la hotte.

L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie, par conséquent, elle doit être évitée de toute façon.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prend pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans la section remplacement/maintenance lampe dans ce manuel.

Attention! Ne pas brancher l'appareil au réseau électrique avant que l'installation soit complètement terminée.

En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locaux.

L'air d'évacuation ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées produites par les appareils de combustion de gaz ou d'autres combustibles.

Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de choc électrique est possible.

N'utilisez jamais la hotte sans la grille montée correctement!

La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.

Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, achetez le type correct de vis.

Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation. En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

ATTENTION! Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.

La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques. Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non observation des instructions de la présente notice. Cette hotte prévue pour l'aspiration des fumées et vapeurs de cuisson est destinée à un usage domestique exclusivement.

Il est important de conserver ce livret pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit.

Lire attentivement les instructions : il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité.

! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.

! Avant d'installer l'appareil, vérifiez qu'il n'y a aucun composant endommagé. Sinon, contactez votre revendeur et ne continuez pas l'installation.

La distance minimum entre la surface de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

Changement du câble d'alimentation

La hotte est pourvue d'un câble d'alimentation spécial ; en cas de détérioration du câble, en demander un neuf au service d'assistance technique.

Évacuation de l'air

(pour les versions aspirantes)

Relier la hotte aux tubes et trous d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

! Utiliser un tuyau de la longueur strictement nécessaire.

! Les coudes du tuyau doivent être en nombre minimal (angle maximal du coude: 90°).

! Éviter les variations excessives de section du tuyau.

! La société décline toute responsabilité si ces normes ne sont pas respectées.

Filtrante ou aspirante ?

Votre hotte est prête pour être utilisée en version aspirante.

Pour utiliser la hotte en version filtrante, il faut installer le KIT ACCESSOIRES prévu.

Vérifier dans les premières pages de ce manuel si le KIT ACCESSOIRES est déjà fourni ou s'il faut l'acheter à part.

Remarque : Si fourni dans le kit, dans certains cas, le système de filtration supplémentaire à base de charbon actif pourrait déjà être installé dans la hotte.

Les informations pour la transformation de la hotte de version aspirante à version filtrante sont déjà contenues dans ce manuel.

Version aspirante

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Attention!

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Version filtrante

L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.

Pour utiliser la hotte dans cette version, vous devez installer un système de filtrage supplémentaire basé sur charbon actif.

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

Modèles avec panneau de contrôle mécanique

T1. Interrupteur lumières ON/OFF. T2. Interrupteur OFF/vitesse 1. T3. Sélection vitesse 2. T4. Sélection vitesse 3.

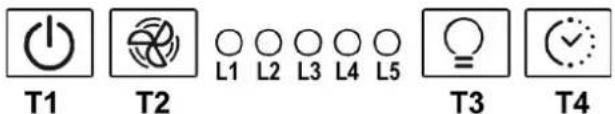

Modèles avec panneau de contrôle Soft Button + Delay OFF

RHHPN 9.7F AB X

T1 T2 L1 L2 L3 L4 L5 T3 T4

T1. Touche ON/OFF moteur d'aspiration T2. Touche de sélection vitesse (puissance) d'aspiration

Note: La vitesse (puissance) d'aspiration intensive (LED L3 clignotant) a une durée d'environ 5 minutes, puis la vitesse (puissance) d'aspiration moyenne est automatiquement réglée (LED L2 on)

T3. Touche ON/OFF éclairage T4. Touche arrêt automatique:

Note : appuyez sur cette touche pour définir l'arrêt automatique après :

Vitesse (puissance) d'aspiration basse: 20 minutes Vitesse (puissance) d'aspiration moyenne: 15 minutes Vitesse (puissance) d'aspiration haute: 10 minutes

Vitesse (puissance) d'aspiration intensive: 5 minutes

L1. LED vitesse (puissance) d'aspiration basse L2. LED vitesse (puissance) d'aspiration moyenne L3. LED vitesse (puissance) d'aspiration haute L4. LED vitesse (puissance) d'aspiration intensive - temporisée (5 min.). L5. LED de saturation filtres:

clignotant: effectuer la maintenance du filtre à charbon.

ON: effectuer la maintenance des filtres à graisses.

L1+L2+L3 clignotant en séquence : Fonctionnement automatique à température élevée (voir la section dédiée)

Réinitialisation de la saturation des filtres

Après avoir effectué l'entretien des filtres, appuyez et maintenez enfoncée la touche T1, la LED L5 s'éteint.

Activation LED saturation du filtre à charbon

La LED de saturation du filtre à charbon est normalement désactivée. Pour l'activer, procédez comme suit:

Avec la hotte arrêtée, appuyez et maintenez enfoncées et simultanément T1 et T4 : d'abord L1 clignote, puis L2 clignote aussi pour indiquer l'activation réussie.

Désactivation LED saturation du filtre à charbon : répétez l'opération ci-dessus, d'abord L1 et L2 clignotent, puis uniquement L1 pour indiquer la désactivation.

Fonctionnement automatique à température élevée

La hotte est équipée d'un capteur qui détecte la température. Lorsque la température devient trop élevée, le capteur va activer automatiquement la vitesse (puissance) moyenne d'aspiration. La hotte est désactivée lorsque la température détectée par le capteur est réduite de façon significative.

Modèles avec panneau de contrôle Soft Button + Silent Speed

HHPN 9.7F LB X

T1 T2 L1 L2 L3 L4 L5 T3 T4

T1. Touche ON/OFF moteur d'aspiration

T2. Touche de sélection vitesse (puissance) d'aspiration de fonctionnement

Note : La vitesse (puissance) d'aspiration intensive (LED L3 clignotant) a une durée d'environ 5 minutes, puis la vitesse (puissance) d'aspiration moyenne est automatiquement réglée (LED L2 allumée)

T3. Touche ON/OFF éclairage T4. Touche de sélection vitesse (puissance) d'aspiration "silencieuse"

L1. LED vitesse (puissance) d'aspiration moyenne L2. LED vitesse (puissance) d'aspiration haute L3. LED vitesse (puissance) d'aspiration intensive - temporisée (5 min.). L4. LED de saturation des filtres:

clignotant: effectuer la maintenance du filtre à charbon.

ON: effectuer la maintenance des filtres à graisses.

L5 LED vitesse (puissance) d'aspiration basse (silencieuse)

L1+L2+L3 clignotant en séquence : Fonctionnement automatique à température élevée (voir la section dédiée)

Réinitialisation de la saturation des filtres

Après avoir effectué l'entretien des filtres, appuyez et maintenez appuyée la touche T1, la LED L4 va s'éteindre.

Activation LED saturation du filtre à charbon

La LED de saturation du filtre à charbon est normalement désactivée. Pour l'activer, procédez comme suit:

Avec la hotte arrêtée, appuyez et maintenez enfoncées et simultanément T1 et T4 : d'abord L1 clignote, puis L2 clignote aussi pour indiquer l'activation réussie.

Désactivation LED saturation du filtre à charbon : répétez l'opération ci-dessus, d'abord L1 et L2 clignotent, puis uniquement L1 pour indiquer la désactivation réussie.

Fonctionnement automatique à température élevée

La hotte est équipée d'un capteur qui détecte la température. Lorsque la température devient trop élevée, le capteur va activer automatiquement la vitesse (puissance) moyenne d'aspiration. La hotte est désactivée lorsque la température détectée par le capteur est réduite de façon significative.

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergents liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Entretien des filtres anti-graisses

Il retient les particules de graisse issues de la cuisson.

Le filtre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.

Entretien des filtres au charbon

Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate après un emploi plus ou moins long, selon le type de cuisinière et de régularité du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre après, au maximum, quatre mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité).

IL NE PEUT PAS être nettoyé ou régénéré.

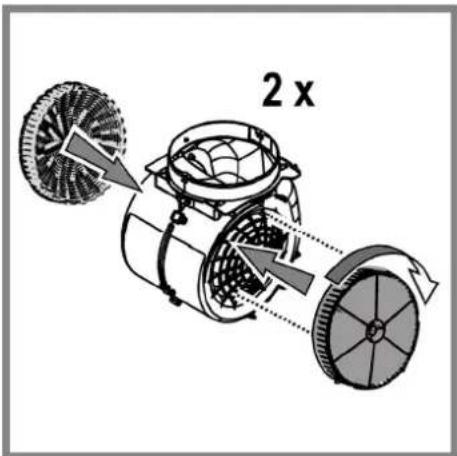

Filtre au charbon circulaire

En appliquer un par côté en couverture des deux grilles de protection des bras du moteur, ensuite tourner dans le sens des aiguilles d'une montre.

Pour le démontage, tourner dans le sens inverse des aiguilles d'une montre.

2 x

Remplacement des lampes

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides. Remplacez la vieille ampoule avec le même type tel que spécifié par l'étiquette des caractéristiques ou à proximité de l'ampoule même sur le capot.

1. Sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.
2. Remplacer la lampe endommagée. Utiliser uniquement des lampes halogènes 12V -20W max - G4 (Adaptée à un système d'éclairage ouvert), en ayant soin de ne pas les toucher avec les mains.
3. Refermer le plafonnier (fixation par encliquetage).

La hotte est dotée d'un système d'éclairage basé sur la technologie LED.

Les LEDs garantissent un éclairage optimal, une durée jusqu'à 10 fois supérieure aux ampoules traditionnelles et permettent une épargne de 90% en énergie électrique.

Pour le remplacement, s'adresser au service d'assistance technique.

Élimination

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole ■ présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil conçu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31; EN/IEC 62233.
• Performances : EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérée(s) que dans les cas extrêmes. Remplacer le(s) filtre(s) au charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtre(s) à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Anomalies de fonctionnement

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants:

• Si la hotte ne fonctionne pas: S'assurer:
• de l'absence de coupure de courant.
• qu'une vitesse a été sélectionnée. Si la hotte a un faible rendement:

S'assurer:

• que la vitesse du moteur sélectionnée est suffisante pour la quantité de fumée et de vapeurs libérées.
• que la cuisine est insuffisamment aérée pour assurer une prise d'air.
• que le filtre à charbon n'est pas usé (hotte en version filtrante). Si la hotte s'éteint durant son fonctionnement normal:

S'assurer:

• de l'absence de coupure de courant.
• que le dispositif d'interruption omnipolaire ne s'est pas déclenché.

Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.

DONNÉES TECHNIQUES

Modèle	Altezza (cm)	Larghezza (cm)	Profondeur (cm)	∅ de tube d'évacuation (cm
HHPN6.4FAMXRHPN6.4FAMX7HHPN6FAMOWHHPN6.4FAMOW7HHPN6FAMANHHPN6.4FAMAN	85-110	60	50	15-12,5-12
HHPN9.7FAMOWHHPN9.7FAMANHHPN9.7FLBXRHHPN9.7FABX	85-110	90	50	15-12,5-12

Voir la plaque signalétique pour la puissance totale absorbée et la puissance absorbée par l'ampoule d'éclairage.

La hotte est dotée d'un système d'éclairage basé sur la technologie LED. Pour le remplacement, s'adresser au service d'assistance technique.

Éléments non fournis avec la hotte
