Typ produktu	Okap kuchenny
Marka	Hotpoint
Model	HHPN 6.4F AM OW
Wymiary (W x S x G)	85-110 cm x 60 cm x 50 cm (wysokość teleskopowa)
Średnica wylotu powietrza	150 mm (możliwe do dostosowania: 15 cm, 12,5 cm, 12 cm)
Zasilanie elektryczne	220-240 V ~50/60 Hz
Całkowita moc pobierana	Ok. 200 W (patrz tabliczka znamionowa)
Oświetlenie	LED, 12 V - 20 W max (G4)
Liczba prędkości	3 + intensywna (czasowa 5 min)
Sterowanie	Soft Button z opóźnionym wyłączeniem
Funkcje specjalne	Automatyczne wykrywanie wysokiej temperatury, programowalne automatyczne wyłączenie
Rodzaj filtracji	Metalowy filtr tłuszczowy (zmywalny) + filtr węglowy (opcjonalny)
Wskaźnik nasycenia filtrów	Tak (LED: migający dla węgla, świecący dla tłuszczów)
Poziom hałasu	Ok. 55-65 dB(A) w zależności od prędkości
Waga	Ok. 15 kg
Instalacja	Odprowadzenie na zewnątrz lub recyrkulacja (zestaw węglowy opcjonalny)
Minimalna odległość montażu	50 cm (elektryczna) / 65 cm (gazowa lub mieszana)
Konserwacja filtra tłuszczowego	Czyszczenie co miesiąc (ręczne lub w zmywarce w niskiej temperaturze)
Wymiana filtra węglowego	Co 4 miesiące (maks.), nie do prania
Wymiana żarówki	Przez serwis (wbudowana LED)
Bezpieczeństwo	Automatyczne wyłączenie przy przegrzaniu, zakaz flambirowania, ochrona elektryczna

Często zadawane pytania - HHPN 6.4F AM OW HOTPOINT

Jak zainstalować okap Hotpoint HHPN 6.4F AM OW?

Instalacja powinna być wykonana przez wykwalifikowanego specjalistę. Zachowaj minimalną odległość 50 cm nad kuchenką elektryczną i 65 cm nad kuchenką gazową. Postępuj zgodnie z instrukcjami mocowania i podłączenia elektrycznego zawartymi w instrukcji. Okap może być zainstalowany w wersji odsysającej (odprowadzenie na zewnątrz) lub filtrującej (recyrkulacja z filtrem węglowym).

Jaka jest minimalna wysokość montażu?

Odległość między najniższą częścią okapu a powierzchnią gotowania powinna wynosić co najmniej 50 cm dla kuchenek elektrycznych i 65 cm dla kuchenek gazowych lub mieszanych. Jeśli producent kuchenki określa większą odległość, ta ma pierwszeństwo.

Jak czyścić filtry tłuszczowe?

Metalowe filtry tłuszczowe należy czyścić przynajmniej raz w miesiącu. Można je myć ręcznie z użyciem nieagresywnego detergentu lub w zmywarce w niskiej temperaturze i krótkim cyklu. Mycie w zmywarce może powodować odbarwienia, ale nie wpływa to na skuteczność filtracji.

Kiedy wymienić filtr węglowy?

Filtr węglowy nie nadaje się do czyszczenia i należy go wymieniać maksymalnie co 4 miesiące, lub wcześniej, jeśli miga dioda LED nasycenia. Częstotliwość zależy od użytkowania i regularności czyszczenia filtra tłuszczowego. Jest dostępny w serwisie posprzedażowym.

Jak włączyć/wyłączyć wskaźnik nasycenia filtra węglowego?

Dioda LED nasycenia filtra węglowego jest normalnie wyłączona. Aby ją włączyć, przy wyłączonym okapie naciśnij jednocześnie przyciski T1 i T4, aż L1, a następnie L2 zaczną migać. Aby wyłączyć, powtórz operację, aż tylko L1 będzie migać.

Co zrobić, jeśli okap nie działa?

Najpierw sprawdź, czy nie ma przerwy w zasilaniu i czy wybrano prędkość. Jeśli problem nie ustąpi, odłącz okap od zasilania na około 5 sekund, a następnie podłącz go ponownie. Jeśli to nie rozwiąże problemu, skontaktuj się z odpowiednim serwisem naprawczym.

Jak ustawić automatyczne wyłączenie?

W modelach ze sterowaniem Soft Button naciśnij przycisk T4, aby zaprogramować automatyczne wyłączenie. Czas trwania zależy od wybranej prędkości: 20 minut przy niskiej prędkości, 15 minut przy średniej, 10 minut przy wysokiej i 5 minut przy intensywnej.

Jak wymienić lampę LED?

Lampy LED są wbudowane, a ich wymiana musi być wykonana przez serwis techniczny. Nie próbuj wymieniać ich samodzielnie. Zawsze odłączaj urządzenie przed jakąkolwiek interwencją i upewnij się, że lampy są zimne.

Czy mogę używać okapu w wersji filtrującej bez odprowadzenia?

Tak, okap może być używany w wersji filtrującej (recyrkulacja), jeśli zainstalujesz zestaw z filtrem węglowym (nie dołączony). W tym trybie powietrze jest odtłuszczane i dezodoryzowane przed powrotem do pomieszczenia. Sprawdź, czy zestaw jest w zestawie, czy należy go zakupić osobno.

Jakie są różne tryby prędkości?

Okap oferuje 3 prędkości (niską, średnią, wysoką) oraz prędkość intensywną z czasem 5 minut. Prędkość intensywna aktywuje się automatycznie w przypadku wykrycia wysokiej temperatury. Prędkości można wybierać za pomocą przycisków T1 i T2 na panelu sterowania.

INSTRUKCJA OBSŁUGI HHPN 6.4F AM OW HOTPOINT

Przed każdym rozpoczęciem czyszczenia lub konserwacji należy odłączyć okap od zasilania elektrycznego poprzez wyciągnięcie wtyczki lub odłączenie głównego bezpiecznika pomieszczenia.

W trakcie wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy używać rękawice robocze.

Urządzenie może być używane przez dzieci w wieku nie niższym niż 8 lat oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub pozbawione doświadczenia czy niezbędnej wiedzy, pod warunkiem, że pozostaną pod nadzorem lub zostaną poinstruowane o bezpiecznym używaniu urządzenia i zrozumieją niebezpieczeństwa z nim związane. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.

Czyszczenie i konserwacja nie może być wykonywana przez dzieci pozostawione bez opieki.

Pomieszczenie, w którym zainstalowany jest okap powinno posiadać odpowiednią wentylację, kiedy jest on używany jednocześnie z innymi urządzeniami zasilanymi gazem lub innymi paliwami.

Okap należy często czyścić zarówno wewnątrz jak i zewnętrznie (PRZYNAJMNIEJ RAZ W MIESIĄCU), należy przy tym przestrzegać wskazówek zapisanych w niniejszej instrukcji.

Nieprzestrzeganie zasad czyszczenia okapu oraz wymiany i czyszczenia filtrów powoduje ryzyko pożarów.

Jest surowo zabronione przygotowywanie posiłków z płomieniem pod okapem.

Używanie wolnego płomienia jest szkodliwe dla filtrów i może spowodować pożary, dlatego należy tego unikać w każdym przypadku.

Smażenie musi być wykonywane pod kontrolą, aby uniknąć zapalenia się rozgrzanego oleju.

UWAGA: Kiedy powierzchnia do gotowania jest włączona dostępne części okapu mogą sia rozgrzać.

Aby wymienić lampkę należy użyć wyłącznie ten rodzaj lampki, który został wskazany w rozdziale konserwacja/wymiana lampki w niniejszej instrukcji.

Uwaga! Nie podłączać urządzenia do sieci elektrycznej dopóki instalacja nie zostanie całkowicie zakończona.

Jeśli chodzi o normy techniczne i bezpieczeństwa, których należy przestrzegać podczas wydalania oparów należy rygorystycznie przestrzegać zasad przewidzianych w regulaminie właściwych organów lokalnych.

Zasysane powietrze nie może być przekazane do kanału używanego do wydalania oparów wytworzonych przez urządzenia spalania gazów lub innych paliw.

Nie należy używać ani pozostawiać okapu pozbawionego poprawnie zamontowanych lampek w związku z możliwością porażenia pradem.

Nigdy nie używać okapu bez poprawnie zamontowanej kratki!

Okap nie może być NIGDY używany, jako płaszczyzna oparcia, o ile nie zostało to wyraźnie wskazane.

Należy używać do instalacji wyłącznie śrub mocujących będących na wyposażeniu z produktem lub jeśli ich nie ma na wyposażeniu, zakupić właściwy

rodzaj śrub. Używać śrub o odpowiedniej długości, które są opisane w Przewodniku do instalacji. W razie wątpliwości, skontaktować się z odnośnym autoryzowanym centrum obsługi lub z wykwalifikowanym personelem.

UWAGA! Niezainstalowanie śrub i urządzeń mocujących zgodnie z instrukcją może spowodować zagrożenia natury elektrycznej.

Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.

Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.

! Należy zachować instrukcję obsługi aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki, należy upewnić się, że dołączono do niego instrukcję obsługi.

! Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia..

! Nie dokonywać zmian elektrycznych czy mechanicznych w urządzeniu lub na przewodach odprowadzających.

! Przed przystąpieniem do montażu urządzenia należy sprawdzić czy któraś z jego części składowych nie jest uszkodzona. Jeśli tak, należy skontaktować się ze sprzedawcą i zaprzestać kontynuowania instalacji.

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 50cm w przypadku kuchenek elektrycznych i nie mniej niż 65cm w przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

POŁACZENIE ELEKTRYCZNE

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszconzej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniażdka zgodnego z obowiązującymi normami i umieszconego w łatwo dostępnym miejscu, również po zakończonej instalacji.

Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwia całkowite odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji.

Uwaga! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany.

Wymiana kabla zasilającego

Okap jest wyposażony w specjalny przewód zasilający.

W razie uszkodzenia tego przewodu, należy go zamówić w biurze obsługi serwisowej.

ODPROWADZANIE POWIETRZA

(dla wersji zasysających)

Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz łączeniowy).

Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości okapu.

Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.

! Używać jak najkrótszego przewodu.

! Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°).

! Unikać radykalnych zmian przekroju przewodu.

! Producent nie ponosi żadnej odpowiedzialności w przypadku nie przestrzegania powyższych norm.

FILTRUJĄCY CZY ZASYSAJĄCY?

! Wasz okap gotowy jest do użytkowania w wersji zasysającej.

Aby używać okapu w wersji filtrującej należy zainstalować odpowiedni KOMPLET AKCESORIÓW.

Sprawdzić na pierwszych stronach niniejszej instrukcji czy KOMPLET AKCESORIÓW jest dostarczany na wyposażeniu czy też należy go zakupić oddzielnie.

Uwaga: Jeśli znajduje się na wyposażeniu, to w niektórych przypadkach, dodatkowy system filtrowania na bazie aktywnego węgla mógłby być już zainstalowany na okapie.

Informacje dotyczące transformacji okapu z wersji zasysającej na wersję filtrującą zostały umieszczone w niniejszej instrukcji.

Wersja zasysająca

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączeniowego.

Średnica rury odprowadzającej musi być równa średnicy kołnierza łączeniowego. Uwaga! Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.

Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.

Wersja filtrująca

Aby używać okapu w tej wersji należy zainstalować filtr węglowy.

Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów zanim zostanie zwrócone do pomieszczenia przez kratki w gómej osłonie komina.

KOMENDY

Okap jest wyposażony w panel sterowania z regulacją prędkości turbiny zasysającej oraz włącznikiem oświetlenia przestrzeni roboczej pod okapem.

Modele z mechaniczną klawiaturą

T1. Wyłącznik światła
T2. Wybór prędkości 1 / Wyłącznik silnika
T3. Wybór prędkości 2
T4. Wybór prędkości 3

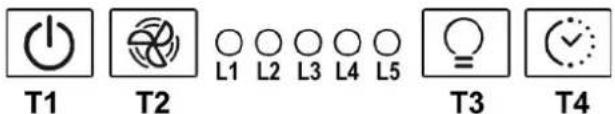

Modele z klawiaturą Soft Button + Delay OFF

RHHPN 9.7F AB X

T1 T2 L1 L2 L3 L4 L5 T3 T4

T1. Klawisz ON/OFF silnik zasysania
T2. Klawisz regulacji prędkości (mocy) zasysania Uwaga: Intensywna prędkość (moc) zasysania (LED L3 migoczący) trwa około 5 minut, a następnie zostaje automatycznie ustawiona średnia prędkość (moc) zasysania (LED L2 włączony)

T3. Klawisz ON/OFF oświetlenia

T4. Klawisz automatycznego wyłączenia: Uwaga: wcisnąć ten klawisz, aby ustawić automatyczne wyłączenie: Prędkość (moc) zasysania niska: 20 minut Prędkość (moc) zasysania średnia: 15 minut Prędkość (moc) zasysania wysoka: 10 minut Prędkość (moc) zasysania intensywna: 5 minut

L1. LED Prędkość (moc) zasysania niska
L2. LED Prędkość (moc) zasysania średnia
L3. LED Prędkość (moc) zasysania wysoka
L4 LED Prędkość (moc) zasysania intensywna- czasowa (5 min.).
L5 LED nasycenia filtrów: migoczący: wykonać konserwację filtra węglowego. włączony: wykonać konserwację filtrów tłuszczowych.
L1+L2+L3 migoczące po koleś: działanie automatyczne w przypadku wysokiej temperatury (zobacz odnośny paragraf).

Reset nasycenia filtrów

Po wykonaniu prac konserwacyjnych filtrów, należy wcisnąć przez dłuższą chwilę klawisz T1, LED L5 wyłącza się.

Aktywacja LED nasycenia filtra węglowego

LED nasycenia filtra węglowego generalnie jest wyłączony. Aby go aktywować należy postępować w następujący sposób: Przy wyłączonym okapie należy wcisnąć i dłużej przytrzymać jednocześnie T1 i T4: najpierw migocze L1 a następnie także L2 potwierdzając pomyślną aktywację.

Dezaktywacja LED nasycenia filtra węglowego: powtórzyć wcześniej opisaną czynność, najpierw migoczą L1 oraz L2 a następnie tylko L1 potwierdzając pomyślną dezaktywację.

Działanie automatyczne w przypadku wysokiej temperatury

Okap posiada czujnik, który wykrywa temperaturę. Kiedy temperatura staje się zbyt wysoka, czujnik aktywuje automatycznie prędkość (moc) zasysania średnią. Okap wyłącza się, jak tylko temperatura wykryta przez czujnik znacznie się obniża.

Modele z klawiaturą Soft Button + Silent Speed

HHPN 9.7F LB X

T1 T2 L1 L2 L3 L4 L5 T3 T4

T1. Klawisz ON/OFF silnik zasysania
T2. Klawisz regulacji prędkości (mocy) zasysania Uwaga: Intensywna prędkość (moc) zasysania (LED L3 migający) trwa około 5 minut, a następnie zostaje automatycznie ustawiona średnia prędkość (moc) zasysania (LED L2 włączony)
T3. Klawisz ON/OFF oświetlenia
T4. Klawisz regulacji prędkości (mocy) zasysania "cichego"
L1. LED Prędkość (moc) zasysania średnia
L2. LED Prędkość (moc) zasysania wysoka
L3 LED Prędkość (moc) zasysania intensywna - czasowa (5 min.).
L4 LED nasycenia filtrów: migoczący: wykonać konserwację filtra węglowego. włączony: wykonać konserwację filtrów tłuszczowych
L5 LED Prędkość (moc) zasysania niska (cicha)
L1+L2+L3 migoczące po kolei: działanie automatyczne w przypadku wysokiej temperatury (zobacz odnośny paragraf).

Reset nasycenia filtrów

Po wykonaniu prac konserwacyjnych filtrów, należy wcisnąć przez dłuższą chwilę klawisz T1, LED L4 wyłącza się.

Aktywacja LED nasycenia filtra węglowego LED nasycenia filtra węglowego generalnie jest wyłączony. Aby go aktywować należy postępować w następujący sposób: Przy wyłączonym okapie należy wcisnąć i dłużej przytrzymać jednocześnie T1 i T4: najpierw migocze L1 a później także L2 potwierdzając pomyślną aktywację. Dezaktywacja LED nasycenia filtra węglowego: powtórzyć wcześniej opisaną czynność, najpierw migoczą L1 oraz L2 a następnie tylko L1 potwierdzając pomyślną dezaktywację.

Działanie automatyczne w przypadku wysokiej temperatury

Okap posiada czujnik, który wykrywa temperaturę. Kiedy temperatura staje się zbyt wysoka, czujnik aktywuje automatycznie średnią prędkość (moc) zasysania. Okap wyłącza się, jak tylko temperatura wykryta przez czujnik znacznie się obniża.

KONSERWACJA

Czyszczenie

Do czyszczenia używać WYŁĄCZNIE szmatki nawilżonej płynnymi neutralnymi środkami czyszczącymi. DO CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI PRZYRZĄDÓW! Unikać stosowania produktów zawierających środki ścierne. NIE STOSOWAĆ ALKOHOLU!

Konserwacja filtrów przeciwtłuszczowych

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu (lub gdy wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu posiada wskaźnik – informuje o konieczności jego wymiany), za pomocą nieagresywnego środka czyszczącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Podczas mycia w zmywarce metalowy filtr tłuszczowy może się odbarwić, ale nie zmienia się jego charakterystyczne cechy filtrujące.

Aby wyjąć filtr tłuszczowy należy pociągnąć za klamkę sprężynową.

Konserwacja filtra węglowego

Zatrzymuje przykre zapachy pochodzące z gotowania.

Nasycenie filtra następuje po mniej lub bardziej długim okresie użytkowania w zależności od rodzaju kuchenki i od regularności z jaką jest wykonywane czyszczenie filtra przeciwłuszczowego. Wkład filtra powinien być w ka żdym razie wymieniony po upływie nie więcej niż czterech miesięcy (lub, gdy wskaźnik nasycenia filtra sygnalizuje konieczność wymiany filtra – jeżeli posiadany model jest wyposażony w taki wskaźnik).

NIE wolno myć lub regenerować filtra.

Filtr węglowy okrągły

Założyć po jednym filtrze z każdego boku tak, aby zakryć ochronną kratkę wirnika silnika, po czym obrócić w kierunku zgodnym z ruchem wskazówek zegara.

Aby zdemontować, obrócić w kierunku przeciwnym do ruchu wskazówek zegara.

2 x

Wymiana żarówek

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy odłączyć okap od zasilania energią elektryczną. Uwaga! Nie dotykać żarówek dopóki są gorące.

Wymienić uszkodzoną żarówkę na inną tego samego typu zgodnie ze specyfikacją znajdującą się na etykiecie charakterystyki lub w pobliżu samej żarówki na okapie.

1. Posługując się małym śrubokrętem, podważyć ochronę lampy i usunać ją.
2. Wymienić spaloną żarówkę. Należy stosować wyłącznie żarówki halogenowe o maksymalnej mocy 20 W - 12 V - G4. Nie należy dotykać żarówek rękami.
3. Umieścić oprawę przysufitową (oprawa musi zazębić się).

Okap zaopatrzony jest w system oświetlenia, który bazuje się na technologii LED.

LED gwarantują optymalne oświetlenie, trwałość 10 razy większą od lamp tradycyjnych i pozwalają zaoszczędzić 90% energii elektrycznej.

W celu wymiany należy zwrócić się do serwisu obsługi technicznej.

ZŁOMOWANIE

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC w sprawie zużyłego sprzętu elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Sugestie dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na środowisko:

Włączyć okap na minimalne obroty w momencie rozpoczęcia gotowania i zostawić go włączony przez kilka minut po zakończeniu gotowania. Zwiększać obroty jedynie w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów. W razie konieczności wyczyścić filtr/filtry smaru, aby utrzymać dobrą wydajność filtra smaru. Używać maksymalnej średnicy systemu wentylacyjnego wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i minimalizacji hałasu.

NIEPRAWIDŁOWOŚCI FUNKCJONOWANIA

Jeśli wydaje się, że coś nie działa prawidłowo, przed wezwaniem Serwisu Technicznego, należy wykonać następujące proste kontrole:

• Jeśli okap nie działa:
  Sprawdzić czy:
• nie nastąpiło przerwanie dopływu prądu.
• została wybrana jakaś prędkość działania.
• Jeśli okap ma słabą wydajność:
  Sprawdzić czy:
• Wybrana prędkość silnika jest wystarczająca dla uwolnionej ilości dymu i oparów.
• Kuchnia jest wystarczająco przewietrzona pozwalając na pobór powietrza.
• Filtr węglowy nie jest zużyty (okap w wersji filtrującej).

- Jeśli okap wyłączyć się w trakcie normalnego funkcjonowania:

Sprawdzić czy:

- nie nastąsiwanie dopływu prądu.

- nie wyskoczył główny wyłącznik.

W przypadku ewentualnych nieprawidłowości działania, przed wezwaniem Serwisu Technicznego, należy przez przynajmniej 5 sekund odłączyć urządzenie od zasilania elektrycznego poprzez wyciągnięcie wtyczki a następnie ponownie je podłączyć. Jeśli nieprawidłowości dalej będą miały miejsce, należy zwrócić się do Serwisu Technicznego.

DANE TECHNICZNE

Model	Wysokość (cm)	Szerokość (cm)	Głębokość (cm)	∅ rury wydalającej (cm)
HHPN6.4FAMXRHPN6.4FAMX7HHPN6FAMOWHHPN6.4FAMOW7HHPN6FAMANHHPN6.4FAMAN	85-110	60		50 15-12,5-12
HHPN9.7FAMOWHHPN9.7FAMANHHPN9.7FLBXRHHPN9.7FABX	85-110	90		50 15-12,5-12

Sprawdź tabliczkę znamionową w temacie całkowitej absorpcji i absorpcji lampy.

	Moc	(W)	Napięce (V)	Wymiary Gwint (Mlh)
Halogenowa 2	x 20W 12 G4

HHPN 9.7F LB X

Okap zaopatrzony jest w system oświetlenia, który bazuje się na technologii LED.

W celu wymiany należy zwrócić się do serwisu obsługi technicznej.

Komponenty niebędace na wyposażeniu razem z produktem

⚠️ ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
