HHPN 6.4F AM OW - Cappa da cucina HOTPOINT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa da cucina
Marca	Hotpoint
Modello	HHPN 6.4F AM OW
Dimensioni (A x L x P)	85-110 cm x 60 cm x 50 cm (altezza telescopica)
Diametro di uscita aria	150 mm (adattabile: 15 cm, 12,5 cm, 12 cm)
Alimentazione elettrica	220-240 V ~50/60 Hz
Potenza totale assorbita	Circa 200 W (vedere targhetta)
Illuminazione	LED, 12 V - 20 W max (G4)
Numero di velocità	3 + intensiva (temporizzata 5 min)
Comando	Soft Button con arresto differito
Funzioni speciali	Rilevamento automatico di temperatura elevata, arresto automatico programmabile
Tipo di filtrazione	Filtro antigrasso metallico (lavabile) + filtro a carbone attivo (opzionale)
Indicatore di saturazione filtri	Sì (LED: lampeggiante per carbone, acceso per grassi)
Livello sonoro	Circa 55-65 dB(A) secondo velocità
Peso	Circa 15 kg
Installazione	Evacuazione esterna o ricircolo (kit carbone opzionale)
Distanza minima di montaggio	50 cm (elettrico) / 65 cm (gas o misto)
Manutenzione filtro antigrasso	Pulizia mensile (manuale o lavastoviglie a bassa temperatura)
Sostituzione del filtro a carbone	Ogni 4 mesi (max), non lavabile
Sostituzione della lampada	Dall'assistenza (LED integrato)
Sicurezza	Arresto automatico per surriscaldamento, divieto di fiamma, protezione elettrica

Domande frequenti - HHPN 6.4F AM OW HOTPOINT

Come installare la cappa Hotpoint HHPN 6.4F AM OW?

L'installazione deve essere eseguita da un professionista qualificato. Rispettare la distanza minima di 50 cm sopra un piano cottura elettrico e 65 cm sopra un piano cottura a gas. Seguire le istruzioni di fissaggio e collegamento elettrico fornite nel manuale. La cappa può essere installata in versione aspirante (evacuazione esterna) o filtrante (ricircolo con filtro a carbone).

Qual è l'altezza di montaggio minima?

La distanza tra la parte più bassa della cappa e la superficie di cottura deve essere di almeno 50 cm per i piani cottura elettrici e di 65 cm per i piani cottura a gas o misti. Se il produttore del piano cottura specifica una distanza maggiore, questa prevale.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici devono essere puliti almeno una volta al mese. Possono essere lavati a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo breve. Il lavaggio in lavastoviglie può causare scolorimento, ma non influisce sulle prestazioni di filtrazione.

Quando sostituire il filtro a carbone?

Il filtro a carbone attivo non si pulisce e deve essere sostituito al massimo ogni 4 mesi, o prima se il LED di saturazione lampeggia. La frequenza dipende dall'uso e dalla regolarità della pulizia del filtro antigrasso. È disponibile presso il servizio assistenza.

Come attivare/disattivare l'indicatore di saturazione del filtro a carbone?

Il LED di saturazione del filtro a carbone è normalmente disattivato. Per attivarlo, con la cappa spenta, premere contemporaneamente i tasti T1 e T4 fino a quando L1 e poi L2 lampeggiano. Per disattivare, ripetere l'operazione finché lampeggia solo L1.

Cosa fare se la cappa non funziona?

Verificare prima l'assenza di interruzione di corrente e che sia stata selezionata una velocità. Se il problema persiste, scollegare la cappa dall'alimentazione per circa 5 secondi, quindi ricollegarla. Se ciò non risolve il problema, contattare il servizio di riparazione competente.

Come regolare l'arresto automatico?

Sui modelli con comando Soft Button, premere il tasto T4 per programmare l'arresto automatico. La durata dipende dalla velocità selezionata: 20 minuti a velocità bassa, 15 minuti a velocità media, 10 minuti a velocità alta e 5 minuti a velocità intensiva.

Come sostituire la lampada LED?

Le lampade LED sono integrate e la loro sostituzione deve essere effettuata dal servizio di assistenza tecnica. Non tentare di sostituirle da soli. Scollegare sempre l'apparecchio prima di qualsiasi intervento e assicurarsi che le lampade siano fredde.

Posso utilizzare la cappa in versione filtrante senza evacuazione?

Sì, la cappa può essere utilizzata in versione filtrante (ricircolo) se si installa il kit di filtraggio a carbone attivo (non fornito). In questa modalità, l'aria viene sgrassata e deodorata prima di essere reimmessa nell'ambiente. Verificare se il kit è incluso o deve essere acquistato separatamente.

Quali sono le diverse modalità di velocità?

La cappa offre 3 velocità (bassa, media, alta) più una velocità intensiva temporizzata di 5 minuti. La velocità intensiva si attiva automaticamente in caso di rilevamento di temperatura elevata. Le velocità sono selezionabili tramite i tasti T1 e T2 del pannello di controllo.

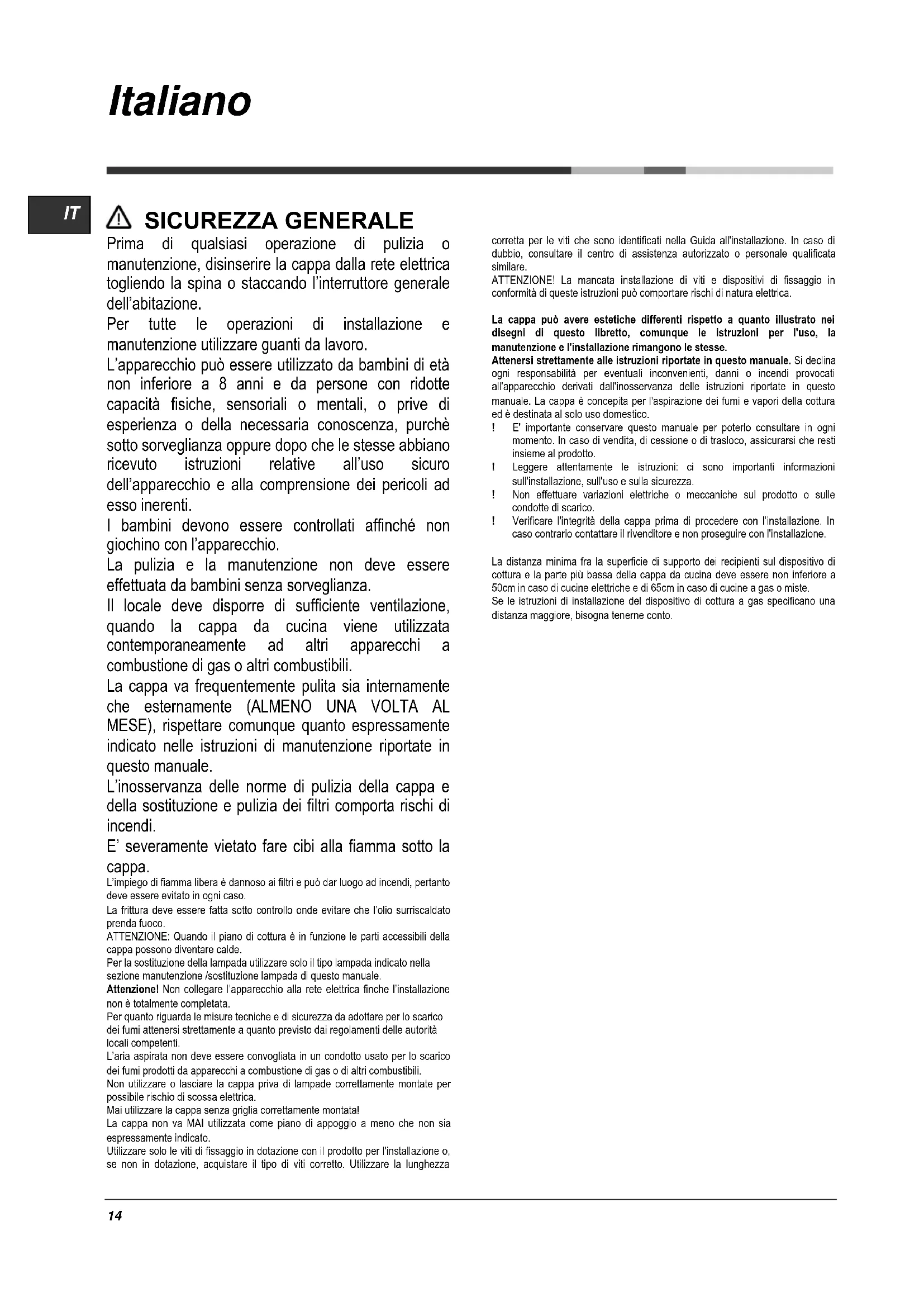

MANUALE UTENTE HHPN 6.4F AM OW HOTPOINT

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.

L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale.

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Per la sostituzione della lampada utilizzare solo il tipo lampada indicato nella sezione manutenzione /sostituzione lampada di questo manuale.

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

Mai utilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto. Utilizzare la lunghezza

corretta per le viti che sono identificati nella Guida all'installazione. In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificata similare.

ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica.

La cappa può avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

! E' importante conservare questo manuale per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
! Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Sostituzione del cavo di alimentazione

La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

SCARICO DELL' ARIA

(per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuizione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina perciò ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensabile.

! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90°).

! Evitare cambiamenti drastici di sezione del condotto.

! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

FILTRANTE O ASPIRANTE ?

! La vostra cappa è pronta per essere utilizzata in versione aspirante.

Per utilizzare la cappa in versione filtrante va installato l'apposito KIT ACCESSORIO.

Verificate nelle prime pagine di questo manuale se il KIT ACCESSORIO è già fornito a corredo o va acquistato a parte.

Nota: Se fornito a corredo, in alcuni casi, il sistema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere già installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono già contenute in questo manuale.

Versione aspirante

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuazione non è fornito e va acquistato.

Se la cappa è provvista di filtri al carbone, questi devono essere tolti.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

COMANDI

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

Modelli con pulsantiera meccanica

T1. Interruttore luce ON/OFF.
T2. Interruttore OFF/velocità 1
T3. Selezione velocità 2
T4. Selezione velocità 3

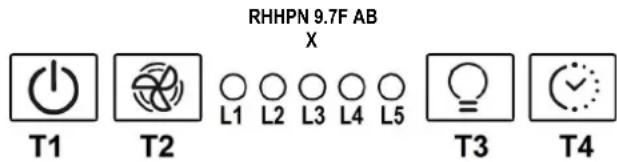

Modelli con pulsantiera Soft Button + Delay OFF

RHHPN 9.7F AB X T1 T2 L1 L2 L3 L4 L5 T3 T4

T1. Tasto ON/OFF motore di aspirazione

T2. Tasto di selezione velocità (potenza) di aspirazione di esercizio Nota: La velocità (potenza) di aspirazione intensiva (LED L3 lampeggiante) ha una durata di circa 5 minuti, dopodichè viene impostata automaticamente la velocità (potenza) di aspirazione media (LED L2 acceso)
T3. Tasto ON/OFF illuminazione
T4. Tasto spegnimento automatico: Nota: premere per questo tasto per impostare lo spegnimento automatico dopo:

Velocità (potenza) di aspirazione bassa: 20 minuti

Velocità (potenza) di aspirazione media: 15 minuti

Velocità (potenza) di aspirazione alta: 10 minuti

Velocità (potenza) di aspirazione intensiva: 5 minuti

L1. LED velocità (potenza) di aspirazione bassa
L2. LED velocità (potenza) di aspirazione media
L3. LED velocità (potenza) di aspirazione alta
L4 LED velocità (potenza) di aspirazione intensiva - temporizzata (5 min.).
L5 LED di saturazione dei filtri: lampeggiante: eseguire la manutenzione del filtro al carbone. acceso: eseguire la manutenzione dei filtri grassi.

L1+L2+L3 lampeggianti in sequenza: funzionamento automatico in presenza di temperatura elevata (vei paragrafo relativo)

Reset saturazione filtri

Dopo aver eseguito la manutenzione dei filtri premere a lungo il tasto T1, il LED L5 si spegne.

Attivazione LED saturazione filtro carbone

Il LED della saturazione filtro carbone è normalmente disattivato. Per attivarlo procedere come segue:

A cappa spenta premere e mantenere premuto a lungo e contemporaneamente T1 e T4: prima lampeggia L1 poi anche L2 ad

indicare l'avvenuta attivazione.

Disattivazione LED saturazione filtro carbone: ripetere l'operazione sopra descritta, prima lampeggiano L1 e L2 poi solo L1 ad indicare l'avvenuta disattivazione.

Funzionamento automatico in presenza di temperatura elevata

La cappa è dotata di un sensore che rileva la temperatura. Quando questa diventa troppo elevata, il sensore fa attivare automaticamente la velocità (potenza) di aspirazione media. La cappa si spegne non appena la temperatura rilevata dal sensore si abbassa sensibilmente.

Modelli con pulsantiera Soft Button + Silent Speed

HHPN 9.7F LB X

T1 T2 L1 L2 L3 L4 L5 T3 T4

T1. Tasto ON/OFF motore di aspirazione

T2. Tasto di selezione velocità (potenza) di aspirazione di esercizio Nota: La velocità (potenza) di aspirazione intensiva (LED L3 lampeggiante) ha una durata di circa 5 minuti, dopodichè viene impostata automaticamente la velocità (potenza) di aspirazione media (LED L2 acceso)

T3. Tasto ON/OFF illuminazione

T4. Tasto di selezione velocità (potenza) di aspirazione "silenziosa"

L1. LED velocità (potenza) di aspirazione media

L2. LED velocità (potenza) di aspirazione alta

L3 LED velocità (potenza) di aspirazione intensiva - temporizzata (5 min.).

L4 LED di saturazione dei filtri: lampeggiante: eseguire la manutenzione del filtro al carbone. acceso: eseguire la manutenzione dei filtri grassi.

L5 LED velocità (potenza) di aspirazione bassa (silenziosa)

L1+L2+L3 lampeggianti in sequenza: funzionamento automatico in presenza di temperatura elevata (vei paragrafo relativo)

Reset saturazione filtri

Dopo aver eseguito la manutenzione dei filtri premere a lungo il tasto T1, il LED L4 si spegne.

Attivazione LED saturazione filtro carbone

Il LED della saturazione filtro carbone è normalmente disattivato. Per attivarlo procedere come segue: A cappa spenta premere e mantenere premuto a lungo e contemporaneamente T1 e T4: prima lampeggia L1 poi anche L2 ad indicare l'avvenuta attivazione.

Disattivazione LED saturazione filtro carbone: ripetere l'operazione sopra descritta, prima lampeggiano L1 e L2 poi solo L1 ad indicare l'avvenuta disattivazione.

Funzionamento automatico in presenza di temperatura elevata

La cappa è dotata di un sensore che rileva la temperatura. Quando questa diventa troppo elevata, il sensore fa attivare automaticamente la velocità (potenza) di aspirazione media. La cappa si spegne non appena la temperatura rilevata dal sensore si abbassa sensibilmente.

MANUTENZIONE

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Manutenzione dei filtri antigrasso

Trattiene le particelle di grasso derivanti dalla cottura.

Deve essere pulito una volta al mese (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica questa necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Manutenzione del filtro al carbone

Trattiene gli odori sgradevoli derivanti dalla cottura.

La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso-indica questa necessità).

NON può essere lavato o rigenerato

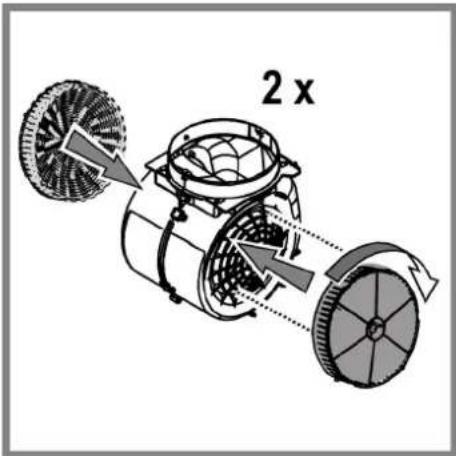

Filtro al carbone circolare

Applicarne uno per lato a copertura di entrambe le griglie di protezione della girante del motore, dopodiche girare in senso orario.

Per lo smontaggio girare in senso antiorario.

2 x

Sostituzione delle lampade

Disinserire l'apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Sostituire la lampada danneggiata con una dello stesso tipo così come specificato nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa.

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.

2. Sostituire la lampada danneggiata.

Utilizzare solo lampade alogene da 12V -20W max - G4, avendo cura di non toccarle con le mani.

1. Richiudere la protezione (fissaggio a scatto).

La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED. I LED garantiscono una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

- Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale: Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale.

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controlli:

• Se la cappa non funziona:

Verificare che:

- non c'è interruzione di corrente.

- è stata selezionata una velocità.

- Se la cappa ha un rendimento scarso:

Verificare che:

- La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.

- La cucina è sufficientemente areata per permettere una presa d'aria.

- Il filtro carbone non è consumato (cappa in versione filtrante).

- Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:

- non c'è interruzione di corrente.

- il dispositivo di interruzione omnipolare non è scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolgerVi al servizio assistenza scollegate per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.

DATI TECNICI

Modello	Altezza (cm)	Larghezza (cm)	Profondità (cm)	∅ del tubo di scarico (cm)
HHPN6.4FAMXRHPN6.4FAMX7HHPN6FAMOWHHPN6.4FAMOW7HHPN6FAMANHHPN6.4FAMAN	85-110	60		50 13
HHPN9.7FAMOWHHPN9.7FAMANHHPN9.7FLBXRHHPN9.7FABX	85-110	90		50 13

15-12,5-12

Vedi targhetta caratteristiche per l'assorbimento totale e l'assorbimento della lampada.

La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED. Per la sostituzione rivolgersi al servizio assistenza tecnica.

Componenti non in dotazione con il prodotto

199.199.199

⚠ SÉCURITÉ GÉNÉRALE
