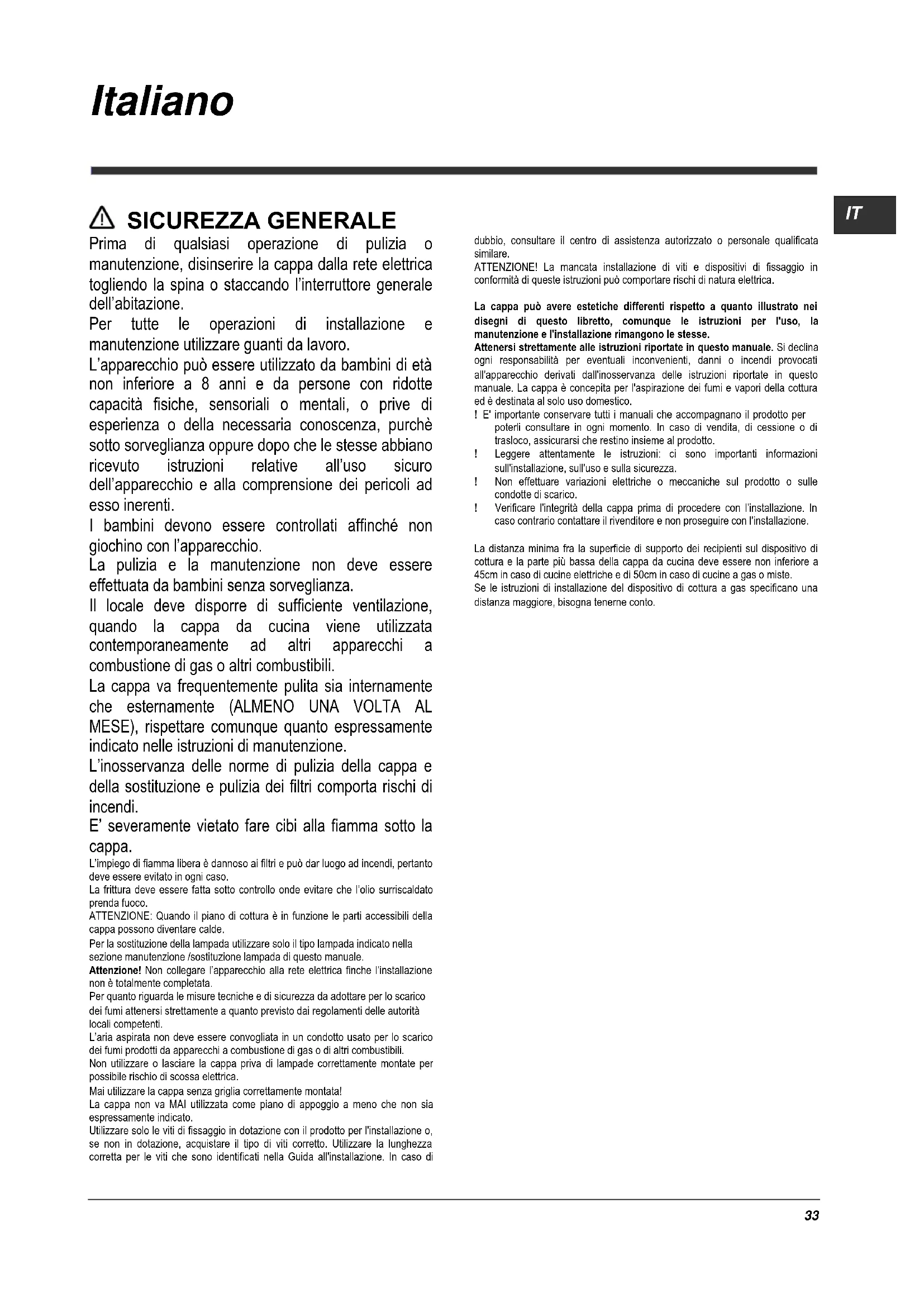

MANUALE UTENTE HHVS 8.7F LT K HOTPOINT
Prima di qualsi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.
L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persona con ridotte capacità fisiche, sensoriali o mentali, o privè di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.
I bambini devono essere controllati affinché non giochino con l'apparecchio.
La pulizia e la manutenzione non deve essere effettuata da bambini alla sorvegianza.
Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.
La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espressamente indicate nelle istruzioni di manutenzione.
L'inosservanza delle norme di pulizia della cappa e della sostuzione e pulizia dei filtri comporta rischi di incendi.
E' severamente vietato fare cibi alla fiamma sotto la cappa.
L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto delve essere evitato in ogni caso.
La frittura deve essere fattà sotto controlo onde evitare che l'olio surriscaldato prenda fuoco.
ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.
Per la sostenzione della lampada utilizzare solo il tipo lampada indicatora nella sezione manutenzione /sostenzione lampada di questo manuale.
Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.
Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparente che a combustione di gas o di altri combustibili.
Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
Maiutilizzare la cappa senza griglia correttamente montata!
La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.
Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto. Utilizzato la lunghezza corretta per le viti che sono identificati nella Guida all'installazione. In caso di
dubbio, consultare il centro di assistenza autorizzato o personale qualificata similare.
ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni più comportare rischi di natura elettrica.
La cappa più avere estetiche differenti rispetto a quanto illustrato nei disegni di quello libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.
Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.
! E' importante conservare tutti i manuali che arrivagnano il prodotto per poterli consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.
La distanza minima fra la superficie di supporto dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 45cm in caso di cucine elettriche e di 50cm in caso di cucine a gas o miste.
Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conte.
La tensione di rete deve correspondere alla tensione riportata sull'etichetta caratteristica situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile although the installation of a spina non è posta in zona accessibile, although the installation is not yet completed.
Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificare il correto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.
Sostituzione del cavo di alimentazione
La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnia.
SCARICO DELL'ARIA
(per le versioni aspiranti)
Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).
L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuizione delle prestazioni di aspirazione ed un drasticio aumento della rumorosità.
Si declina perci ogni responsabilita in merito.
! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
Evitareambiamenti drastici di sezione del condotto.
! L'azienda declina agli responsabilità qualora queste norme non vengano rispettate.
FILTRANTE O ASPIRANTE?
La vostra cappa è pronta per essere utilizzata in versione aspirante.
Perutilizzarelacappa in versionefiltranteva installato l'appostoKIT ACCESSORIO.
Verificate nelle prime pagine di questo manuale se il KIT ACCESSORIO è
già fornitto a corredo o va acquistato a parte.
Notà: Se fornitto a corredo, in alcuni casi, ilsystema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere più installato sulla cappa.
Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono più contente in quello manuale.
Versione aspirante
I vapore vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.
Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.
Attenzione! Il tubo di evacuationone non è fornito e va acquistato.
Se la cappa è provvista di filtri al carbone, questi devono essere totti.
Versione filtrante
L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogiata nella stanza. Perutilizzare la cappa in questa versione è necessario installare unsystemadi filtraggioaggiuntivoabase di carboni attivi.
COMANDI
La capa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed unCONTROLI d'accensione della luce per l'illuminazione del piano di cottura.
Per selezionare le funzioni della cappa è sufficente sfiorare i comandi:
T1. Tasto ON/OFF motore di aspirazione
T2. Tasto di selezione velocità (potenza) di aspirazione media
T3. Tasto di selezione velocità (potenza) di aspirazione alta e intensiva Premere una volta per selezionare la velocità (potenza) di aspirazione alta (LED L3 acceso);
Premere ancora per selezionare la velocità (potenza) di aspirazione intensiva (LED L3 lampeggiante).
Nota: La velocità (potenza) di aspirazione intensiva ha una durata di circa 5 minuti, dopodichè viene impostata automaticamente la velocità (potenza) di aspirazione alta.
T4. Tasto spegnimento automatico (Timer) e indicatore saturazione filtrato al carbone:
Spegnimento automatico:
Premere quello tasto per impostare lo spegnimento automatico della velocità (potenza) di aspirazione attiva:
Velocità (potenza) di aspirazione silenziosa: 10 minuti
Velocità (potenza) di aspirazione media: 20 minuti
Velocità (potenza) di aspirazione alta: 15 minuti
Indicatore saturazione filtrato al carbone
Quando lampeggia esquire la manutenzione, se installato, del filtro al carbone; dopodiché premere a lungo il tasto T6 per far cesserare il lampeggio.
T5. Tasto di selezione velocità (potenza) di aspirazione "silenziosa" e indicatorato saturazione filtrato grassi
Note: quando lampeggia eseguirle la manutenzione del filtro grassi; dopodiché premere a lungo il tasto T6 per far cesserile lampeggio.
T6. Tasto ON/OFF illuminazione
T3+T4+T5 lampeggianti: funzionamento automatico in presenza di temperatura elevata (vei paragrafo relativo)
Attivazione indicatore saturazione filtro carbone
Questo significatore è normalmente disattivato. Per attivarlo procedere come segue:
A cappa spenta premere e mantenere premuto a lungo e contemporaneamente T4 e T5: prima lampeggia T5 poi anche T4 ad indicate l'avvenuta attivazione.
Disattivazione LED saturazione filtracarbone: ripetere l'operazione sopra descritta, prima lampeggiano T5 e T4 poi solo T5 ad indicare l'avvenuta disattivazione.
Funzionamento automatico in presenza di temperatura elevata
La cappa è dotata di un sensore che rileva la temperatura. Quando esta diventa troppo elevata, il sensore fa attivare automaticamente la velocità (potenza) di aspirazione media. La cappa si spegne non appena la temperatura rilevata dal sensore si abbassa sensibilmente.
MANUTENZIONE
Pulizia
Per la pulizia usese ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULZIA! Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!
Pannello di aspirazione perimetrale
Pulire il pannello di aspirazione perimetrale con la stessa frequenza del filtrato antigrasso, usare un panno ed un detergente liquido non troppo concentrato. Non utilizzare mai sostanze abrasive.
Manutenzione dei filtri antigrasso
Trattiene le particelle di grasso derivanti alla cottura.
Deve essere pulito una volta al mese (o quando ilsystema diindicazione di saturazione dei filtri - se previsto sul modello in possesso- indica但这a necessita), con detergenti non aggressivi, manualemente oppure in lavastoviglie a basse temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtrato antigrasso metallico più scoloriri ma le sue caratteristiche di filtraggio non cambiano assolutamente.
Per smontare il filtro grassi tirare la maniglia di sgancio a molla.
Manutenzione del filtro al carbone
Trattiene gli odori sgradevoli derivanti alla cottura.
La saturazione del filtro carbone si verificaupon un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli caso é necessario sostituire la cartuccia al massimo agli quattro mesi (o quando ilsystema sul significazione di saturazione dei filtri - se previsto sul modello in possesso- indica gesta necessità).
NONpuo essere lavato origenerato

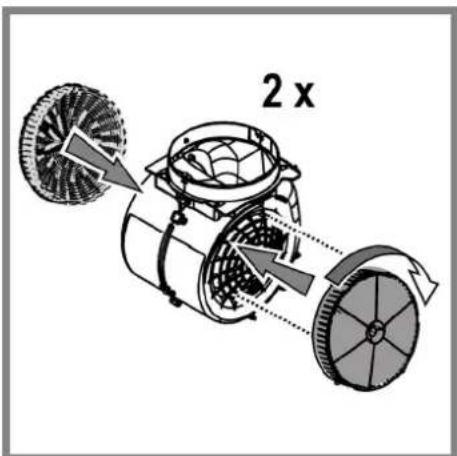

Filtro al carbone circolare
Applicareuno per lato a copertura di entrambele griglie di protezione della girante del motore, dopodiche girare in senso orario.
Per lo smontaggio girare in senso antiorario.

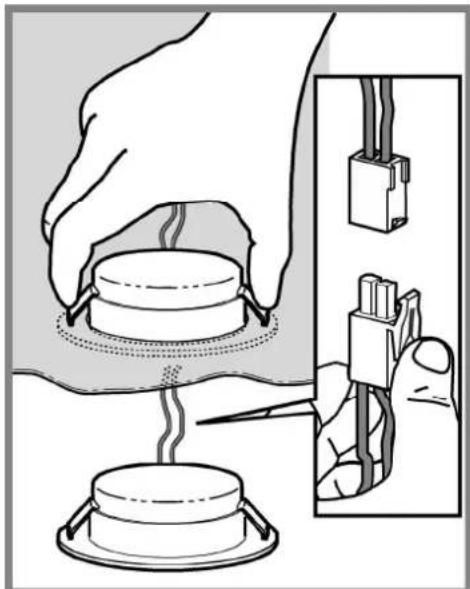

Sostituzione delle lampade
Disinserire l'apparecchio alla rete elettrica.
Attenzione! Prima di toccare le lampade sincerarsi che siano frede.
Sostitur la lampada danneggiata con una dello stesso tipo casi come specificato nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa.
La cappa è dotata di un sistema di illuminazione basato sulla Tecnologia LED.
I LED garantisce una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.
Per l'acquisto dei led da sostiluire rivolgersi al servizio assistenza tecnica.
SMALTIMENTO
Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smalitto in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.
Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolla per il riciclaggio di appearecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolla dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.
Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:
- Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandolaacea per alcuni minutianche dello termine della cottura. Augmente la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per Maintainere ben efficiente il systemi di riduzione degli odori, sostituire, quando è necessario, il/il filtrò/ carbone. Per Maintainere ben efficiente il filtrò del grasso, pulirno in caso di necessità. Per ottimIZARE l'efficienza e minimizARE rumori, utilizzare il diametro massimo del systemi di canalizzazione individato in quello manuale.
Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti simpliciti controlli:
Se la cappa non funziona:
Verificare che:
- non c'é interruzione di corrente.
-
è stata selezionata una velocità.
-
Se la cappa ha un rendimento scarso:
Verificare che:
- La velocità motore selezionata è sufficiente per la quantità di fumo e di evapori liberata.
- La cucina è sufficientemente areata per permettere una presa d'aria.
- Il filtrone carbone non è consumato (cappa in versione filtrante).
Se la cappa si è spenta nel corso del normale funzionamento: Verificare che:
non c'é interruzione di corrente. - il disponibile di interruzione omnipolare non è scattato
In caso di eventuali anomalie di funzionamento, prima di rivolveri al servizio assistenza scollegate per almeno 5 sec. l'appareccchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdure, rivolgersi al servizio d'assistenza.
DATI TECHNICI
| Modello | Altezza (cm) | Larghezza (cm) | Profondità (cm) | Ø del tubo di scarico (cm) |
| HHVS87FLTK | 104-147 79,6 | 32,3 | 15-1 | 2,5-12 |
Vedi targhetta caratteristica per l'assorbimento totale e l'assorbimento della lampada.
La cappa è dotata di unsystema di illuminazione basato sulla technologia LED. Per l'acquisto dei led da sostituire rivolgersi ai servizio assistenza tecnica.
Component non in dotazione con il prodotto
