HHPN 6.4F AM OW - кухонна витяжка HOTPOINT - Безкоштовний посібник користувача

Тип продукту	Кухонна витяжка
Бренд	Hotpoint
Модель	HHPN 6.4F AM OW
Розміри (В x Ш x Г)	85-110 см x 60 см x 50 см (телескопічна висота)
Діаметр вихідного отвору	150 мм (адаптується: 15 см, 12,5 см, 12 см)
Електричне живлення	220-240 В ~50/60 Гц
Загальна споживана потужність	Прибл. 200 Вт (див. паспортну табличку)
Освітлення	LED, 12 В - 20 Вт макс (G4)
Кількість швидкостей	3 + інтенсивна (таймер 5 хв)
Керування	Кнопка Soft Button з відкладеним вимкненням
Спеціальні функції	Автоматичне виявлення високої температури, програмоване автоматичне вимкнення
Тип фільтрації	Металевий жировий фільтр (миється) + фільтр з активованим вугіллям (опціонально)
Індикатор насичення фільтрів	Так (LED: мигтить для вугільного, горить для жирового)
Рівень шуму	Прибл. 55-65 дБ(А) залежно від швидкості
Вага	Прибл. 15 кг
Встановлення	Зовнішнє виведення або рециркуляція (вугільний комплект опціонально)
Мінімальна відстань монтажу	50 см (електрична) / 65 см (газова або комбінована)
Догляд за жировим фільтром	Щомісячне очищення (вручну або в посудомийній машині при низькій температурі)
Заміна вугільного фільтра	Кожні 4 місяці (макс), не миється
Заміна лампи	Через сервісний центр (вбудований LED)
Безпека	Автоматичне вимкнення при перегріві, заборона фламбування, електричний захист

Часті запитання - HHPN 6.4F AM OW HOTPOINT

Як встановити витяжку Hotpoint HHPN 6.4F AM OW ?

Встановлення повинен виконувати кваліфікований фахівець. Дотримуйтеся мінімальної відстані 50 см над електричною плитою та 65 см над газовою плитою. Дотримуйтеся інструкцій з кріплення та електричного підключення, наведених у посібнику. Витяжку можна встановити у версії витяжної (зовнішнє виведення) або фільтруючої (рециркуляція з вугільним фільтром).

Яка мінімальна висота монтажу?

Відстань між найнижчою частиною витяжки та поверхнею плити повинна бути не менше 50 см для електричних плит та 65 см для газових або комбінованих плит. Якщо виробник плити вказує більшу відстань, то перевага надається їй.

Як чистити жирові фільтри?

Металеві жирові фільтри слід чистити не рідше одного разу на місяць. Ви можете мити їх вручну неагресивним миючим засобом або в посудомийній машині при низькій температурі та короткому циклі. Миття в посудомийній машині може спричинити знебарвлення, але це не впливає на продуктивність фільтрації.

Коли замінювати вугільний фільтр?

Фільтр з активованим вугіллям не миється і повинен замінюватися не рідше ніж кожні 4 місяці, або раніше, якщо миготить LED-індикатор насичення. Частота залежить від використання та регулярності чищення жирового фільтра. Його можна придбати в сервісному центрі.

Як увімкнути/вимкнути індикатор насичення вугільного фільтра?

LED-індикатор насичення вугільного фільтра зазвичай вимкнений. Щоб увімкнути його, при вимкненій витяжці натисніть одночасно кнопки T1 та T4, доки не замиготить спочатку L1, потім L2. Щоб вимкнути, повторіть операцію, доки не замиготить лише L1.

Що робити, якщо витяжка не працює?

Спочатку перевірте, чи немає відключення електроенергії, і чи вибрано швидкість. Якщо проблема не зникає, від'єднайте витяжку від мережі приблизно на 5 секунд, потім під'єднайте знову. Якщо це не вирішує проблему, зверніться до компетентної служби ремонту.

Як налаштувати автоматичне вимкнення?

На моделях з керуванням Soft Button натисніть кнопку T4, щоб запрограмувати автоматичне вимкнення. Тривалість залежить від вибраної швидкості: 20 хвилин на низькій швидкості, 15 хвилин на середній, 10 хвилин на високій та 5 хвилин на інтенсивній.

Як замінити LED-лампу?

LED-лампи вбудовані, і їх заміна повинна виконуватися службою технічної підтримки. Не намагайтеся замінити їх самостійно. Завжди від'єднуйте пристрій перед будь-яким втручанням і переконайтеся, що лампи холодні.

Чи можна використовувати витяжку у фільтруючій версії без виведення?

Так, витяжку можна використовувати у версії фільтруючої (рециркуляція), якщо встановити комплект фільтрації з активованим вугіллям (не входить у комплект). У цьому режимі повітря очищується від жиру та запахів перед поверненням у приміщення. Перевірте, чи входить комплект до поставки або його потрібно придбати окремо.

Які різні режими швидкості?

Витяжка має 3 швидкості (низька, середня, висока) та інтенсивну швидкість з таймером на 5 хвилин. Інтенсивна швидкість активується автоматично при виявленні високої температури. Швидкості вибираються за допомогою кнопок T1 та T2 на панелі керування.

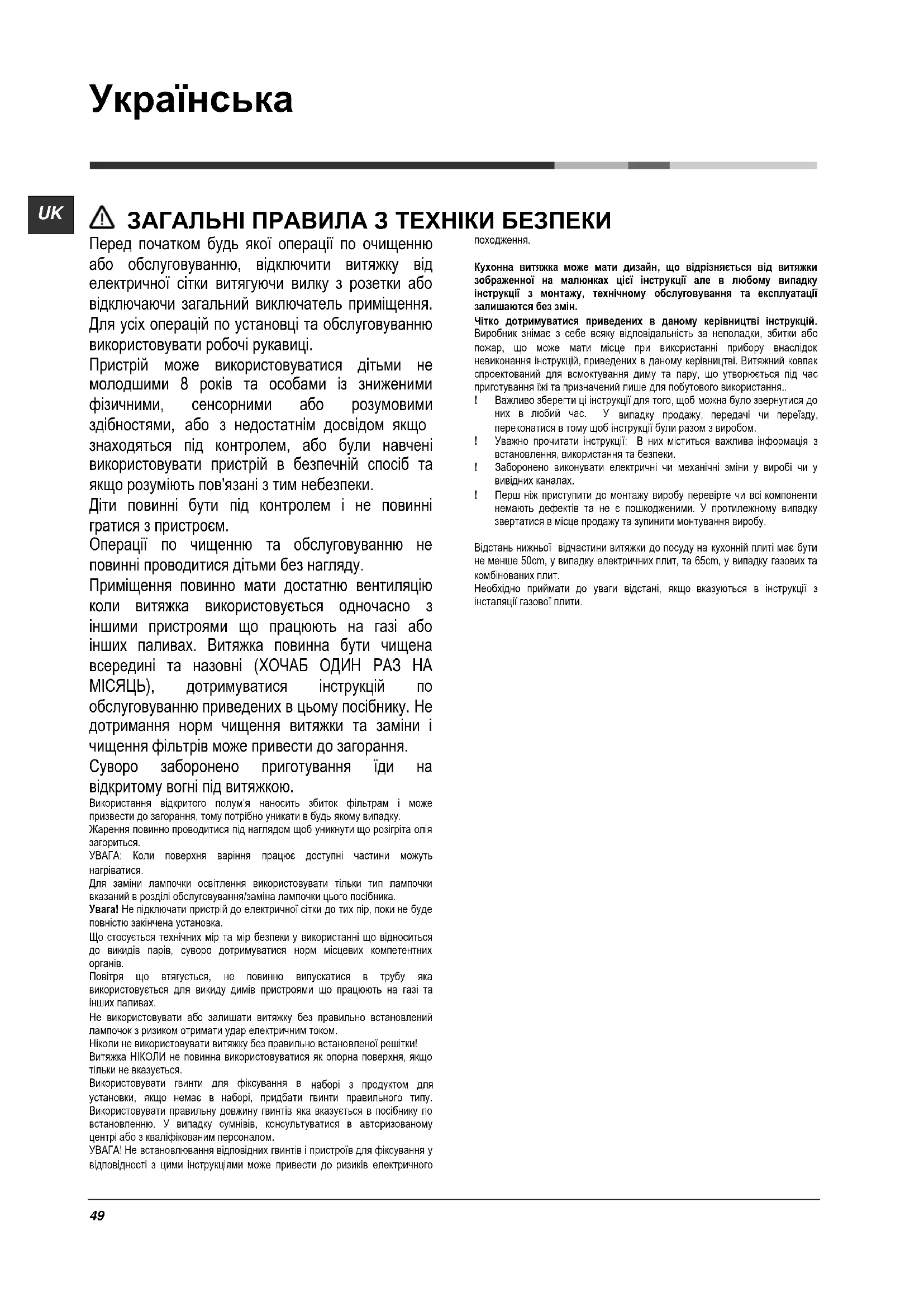

ПОСІБНИК КОРИСТУВАЧА HHPN 6.4F AM OW HOTPOINT

Перед початком будь якої операції по очищенню або обслуговуванню, відключити витяжку від електричної сітки витягуючи вилку з розетки або відключаючи загальний виключатель приміщення. Для усіх операцій по установці та обслуговуванню використовувати робочі рукавиці.

Пристрій може використовуватися дітьми не молодшими 8 років та особами із зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом якщо знаходяться під контролем, або були навчені використовувати пристрій в безпечній спосіб та якщо розуміють пов'язані з тим небезпеки.

Діти повинні бути під контролем і не повинні гратися з пристроєм.

Операції по чищенню та обслуговуванню не повинні проводитися дітьми без нагляду.

Приміщення повинно мати достатню вентиляцію коли витяжка використовується одночасно з іншими пристроями що працюють на газі або інших паливах. Витяжка повинна бути чищена всередині та назовні (ХОЧАБ ОДИН РАЗ НА МІСЯЦЬ), дотримуватися інструкцій по обслуговуванню приведених в цьому посібнику. Не дотримання норм чищення витяжки та заміни і чищення фільтрів може привести до загорання.

Суворо заборонено приготування їди на відкритому вогні під витяжкою.

Використання відкритого полум'я наносить збиток фільтрам і може призвести до загорання, тому потрібно уникати в будь якому випадку.

Жарення повинно проводитися під наглядом щоб уникнути що розігріта олія загориться.

УВАГА: Коли поверхня варіння працює доступні частини можуть нагріватися.

Для заміни лампочки освітлення використовувати тільки тип лампочки вказаний в розділі обслуговування/заміна лампочки цього посібника.

Увара! Не підключати пристрій до електричної сітки до тих пір, поки не буде повністю закінчена установка.

Що стосується технічних мір та мір безпеки у використанні що відноситься до викидів парів, суворо дотримуватися норм місцевих компетентних органів.

Повітря що втягується, не повинно випускатися в трубу яка використовується для викиду димів пристроями що працюють на газі та інших паливах.

Не використовувати або залишати витяжку без правильно встановлений лампочок з ризиком отримати удар електричним током.

Ніколи не використовувати витяжку без правильно встановленої решітки! Витяжка НІКОЛИ не повинна використовуватися як опорна поверхня, якщо тільки не вказується.

Використовувати гвинти для фіксування в наборі з продуктом для установки, якщо немає в наборі, придбати гвинти правильного типу. Використовувати правильну довжину гвинтів яка вказується в посібнику по встановленню. У випадку сумнівів, консультуватися в авторизованому центрі або з кваліфікованим персоналом.

УВАГА! Не встановлювання відповідних гвинтів і пристроїв для фіксування у відповідності з цими інструкціями може привести до ризиків електричного

походження.

Кухонна витяжка може мати дизайн, що відрізняється від витяжки зображенної на малюнках цієї інструкції але в любому випадку інструкції з монтажу, технічному обслуговування та експлуатації залишаются без змін.

Чітко дотримуватися приведених в даному керівництві інструкцій. Виробник знімає з себе всяку відповідальність за неполадки, збитки або пожар, що може мати місце при використанні прибору внаслідок невиконання інструкцій, приведених в даному керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюється під час приготування їжі та призначений лише для побутового використання..

! Важливо зберегти ці інструкції для того, щоб можна було звернутися до них в любий час. У випадку продажу, передачі чи переїзду, переконатися в тому щоб інструкції були разом з виробом.

! Уважно прочитати інструкції: В них міститься важлива інформація з встановлення, використання та безпеки.

! Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах.

! Перш ніж приступити до монтажу виробу перевірте чи всі компоненти немають дефектів та не є пошкодженими. У протилежному випадку звертатися в місце продажу та зупинити монтування виробу.

Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 50см, у випадку електричних плит, та 65см, у випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, якщо вказуються в інструкції з інсталяції газової плити.

ЕЛЕКТРИЧНЕ ПІД'ЄДНАННЯ

Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під'єднання в електромережу, то слід під'єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інставляції. Якщо ж вилка не входить в комплект (пряме під'єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інставляції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інставляції.

Увага! перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте щоб шнур мережі був змонтований вірно.

Заміна електрокабеля

Витяжний ковпак має спеціальний провід живлення; у випадку пошкодження проводу, замовте його у службі технічного обслуговування.

ВИВІД ПОВІТРЯ

(для виконання з відводом)Під'єднати ковпак до настінної вивідної труби та вивідного отвору з однаковим діаметром виходу повітря (з'єднуючий фланець).

Використання настінних вивідних труб та отворів з меншим діаметром приведе до зменшення ефективності всмоктування та значне збільшення рівня шуму.

Тому ми знімаємо з себе всяку відповідальність по вищесказаному.! Використати якомога короткий витяжний канал.

! Використати витяжний канал з якомога найменшою кількістю поворотів (максимальний кут повороту: 90°).

! Уникати різких змін площі перерізу витяжного каналу.

! Підприємство знімає з себе будь-яку відповідальність, якщо дійсні

З РЕЦИРКУЛЯЦІЄЮ ЧИ З ВІДВОДОМ

! Ваша витяжка готова до використання в режимі відводу. Для того щоб використовувати витяжку в режимі рециркуляції необхідно встановити ДОДАТКОВИЙ КОМПЛЕКТ. Перевірте на перших сторінках даного посібника, чи входить ДОДАТКОВИЙ КОМПЛЕКТ у поставку або його необхідно придбати окремо. Примітка: Якщо входить в поставку обладнання, в деяких випадках, додатковий комплект вугільних фільтрів може вже бути встановлений на витяжці. Інформація щодо переведення витяжки з режиму відведення в режим рециркуляції вже входить у даний посібник.

Виконання з відводом

Пари виводяться назовні через вивідну трубу закріплену до фланця з'єднання.

Діаметр вивідної труби повинен відповідати діаметру з'єднувального кільця. Увага! Вивідна труба не постачається і тому необхідно її придбати окремо. Якщо витяжний ковпак має вугільні фільтри, то їх треба зняти.

Виконання з рециркуляцією

Втягнуте повітря знежирюється та очищується та знову повертається в приміщення. Для того, щоб використовувати ковпак у цьому режимі, необхідно встановити додаткову систему фільтрів з активованим вугіллям.

КОМАНДИ

Витяжка обладнана панеллю команд з контролем швидкості витягування та контролем світла для освітлення вариальної поверхні.

Моделі з механічним пультом

T1. Вимикач світла ON/OFF.
T2. Вимикач OFF/швидкість 1
T3. Перемикач швидкості 2
T4. Перемикач швидкості 3

Модели з пультом Soft Button + Delay OFF

RHHPN 9.7F AB X

T1 T2 L1 L2 L3 L4 L5 T3 T4

T1. Кнопка ВКЛ/ВИКЛ мотор всмоктування
T2. Кнопка вибору швидкості (потужності) робочого всмоктування Зауваження: Швидкість (потужність) інтенсивного всмоктування (LED L3 мигаючий) триває приблизно 5 хвилин, після чого буде автоматично встановлена швидкість (потужність) середнього всмоктування (LED L2 включений)
Т3. Кнопка ВКЛ/ВИКЛ освітлення
T4. Кнопка автоматичного виключення: Примітка: натиснути цю кнопку щоб встановити автоматичне виключення після: Швидкість (потужність) всмоктування низького рівня: 20 хвилин Швидкість (потужність) всмоктування середнього рівня: 15 хвилин Швидкість (потужність) всмоктування високого рівня: 10 хвилин Швидкість (потужність) всмоктування інтенсивного рівня: 5 хвилин

L1. LED швидкість (потужність) низького всмоктування
L2. LED швидкість (потужність) середнього всмоктування
L3. LED швидкість (потужність) високого всмоктування
L4 LED швидкість (потужність) інтенсивного всмоктування – часова (5 хвил.).
L5 LED насичення фільтрів: мигаючий: провести обслуговування фільтрів активованого вугілля. включений: провести обслуговування фільтрів жирів.
L1+L2+L3 мигаючий в послідовності: автоматична робота при визначенні надто високої температури (дивись відповідний параграф)

Reset насичення фільтрів

Після проведення обслуговування фільтрів натиснути на довший час кнопку T1, LED L5 виключиться.

Включення LED насичення фільтрів активованого вугілля

LED насичення фільтрів активованого вугілля як правило виключений. Щоб включити його провести наступні дії:

При виключений витяжці натиснути і тримати натиснутими на протязі довшого часу одночасно Т1 і Т4: спочатку мигає L1 потім включиться також L2 вказуючи проведене включення.

Виключення LED насичення фільтру активованого вугілля: повторити операцію описану вище, спочатку мигають L1 і L2 пізніше лише L1 вказуючи проведене виключення.

Автоматична робота при надмірно високій температурі

Витяжка наділена сенсором визначення температури. Коли вона починає бути надмірно високою сенсор автоматично включає середню швидкість (потужність) всмоктування. Витяжка виключиться як тільки визначена сенсором температура понизиться.

Модели з пультом Soft Button + Silent Speed

HHPN 9.7F LB X

T1 T2 L1 L2 L3 L4 L5 T3 T4

T1. Кнопка ВКЛ/ВИКЛ мотор всмоктування
T2. Кнопка вибору швидкості (потужності) робочого всмоктування Примітка: Швидкість (потужність) інтенсивного всмоктування (LED L3 мигаючий) триває приблизно 5 хвилин, після чого буде автоматично установлена швидкість (потужність) середнього всмоктування (LED L2 включений)
Т3. Кнопка ВКЛ/ВИКЛ освітлення
Т4. Кнопка вибору швидкості (потужності) "безшумного" всмоктування

L1. LED швидкість (потужність) середнього всмоктування
L2. LED швидкість (потужність) високого всмоктування
L3 LED швидкість (потужність) інтенсивного всмоктування – часова (5 жвил.).
L4 LED насичення фільтрів: мигаючий: провести обслуговування фільтрів активованого вугілля. включений: провести обслуговування фільтрів жирів.
L5 LED швидкість (потужність) низького всмоктування (безшумного)
L1+L2+L3 мигаючий в послідовності: автоматична робота при визначенні надто високої температури (дивись відповідний параграф)

Reset насичення фільтрів

Після обслуговування фільтрів натиснути на довший час кнопку T1, LED L4 виключиться.

Включення LED насичення фільтру активованого вугілля

LED насичення фільтрів активованого вугілля як правило виключений. Щоб включити його провести наступні дії:

При виключений витяжці натиснути і тримати натиснутими на протязі довшого часу одночасно T1 і T4: спочатку мигає L1 потім включиться також L2 вказуючи проведене включення.

Виключення LED насичення фільтру активованого вугілля: повторити операцію описану вище, спочатку мигають L1 і L2 пізніше лише L1 вказуючи проведене виключення.

Автоматична робота при надмірно високій температурі

Витяжка наділена сенсором визначення температури. Коли вона починає бути надмірно високою сенсор автоматично включає середню швидкість (потужність) всмоктування. Витяжка виключиться як тільки визначена сенсором температура понизиться.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Чищення

Для чистки використовуйте ЛИШЕ спеціальну серветку, намочену нейтральним рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ ОЧИЩЕННЯ!

Не використовуйте засоби що мають абразивні матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Обслуговування жирових фільтрів

Затримує жирові сполучення, що виникають під час приготування їжі.

Повинен чистится один раз в місяць (або копи система індикації переповнення фільтрів, якщо є у вашій моделі, вказує на дану необхідність), з використанням неагресивних миючих засобів вручну або в посудомиючий машині при низыкій температурі і короткому циклі.

При митті в посудомиючій машині може мати місце деяке знебарвлення фільтру,проте його фільтруючі характеристики залишаються незмінними.

Для зняття фільтру затримки жиру потягніть на себе пружинну ручку відчеплення фільтру.

Обслуговування вугільного фільтру Вбирає неприсмні запахи кухні.

Насиченість вугільного фільтру перевіряється після більш або менш довгого використання в залежності від типу плити та регулярності чищення жиропоглинаючого фільтру. У будь-якому випадку необхідно заміняти картридж принаймні через кожні чотири місяці (або коли система індикації насиченості фільтрів – якщо така передбачена у вашій моделі - вказує на таку необхідність)

НЕ підлягає миттю чи поновленню.

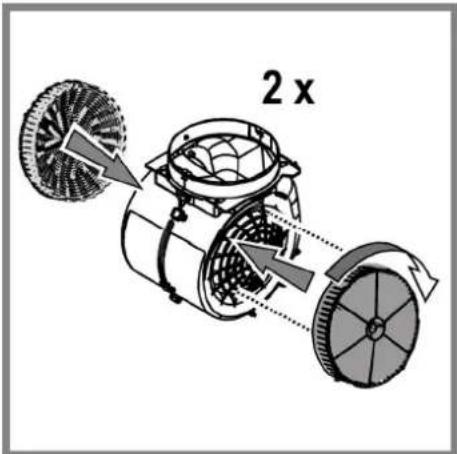

Круглий вугільний фільтр

Прикласти фільтри по обидві сторони для покриття захисних ришіток ротора двигуна, після чого повернути фільтр за годинниковою стрілкою.

Для знаття - повернути фільтр проти годинникової стрілки.

2 x

Заміна лампочок

Відключити прилад від електромережі.

Увара! Перш ніж торкати лампи необхідно впевнитися що вони охололи.

Замінити пошкоджену лампочку на нову такого ж типу, як зазначено на етикетці, або поруч з лампочкою на витяжці.

1. Вийміть захисний елемент за допомогою невеликої викрутки або подібного інструменту.
2. Замініть перегорілу лампу.
   Використовуйте для цього лише галогенні лампи на 12V -20W макс - G4, не доторкуючись до них руками.
3. Закрийте плафон (кріплення засувкою).

Витяжка обладнана системою освітлення на основі технології діодів (LED). ДІОДИ забезпечують оптимальне освітлення, тривалість їх в 10 раз вища від звичайних лампочок та дають 90% економії електроенергії.

Щодо їх заміни звертайтеся до служби технічного обслуговування.

УТИЛІЗАЦІЯ

Даний виріб промаркований відповідно до Європейської директиви 2012/19/ЕС, утипізація електричного і електронного обладнання (WEEE). Забезпечуючи вірну утілізацію цього виробу. Ви допоможете попередити потенційні негативні наслідки для оточуючого середовища і здоров'я людини, котрі могли б мати місце в протилежному випадку.

Символ на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами по утилізації відходів. Для більше детальної інформації про правила поводження з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб.

Прилад спроектовано, випробувано і виготовлено згідно з:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради для правильної експлуатації та для зниження впливу на середовище: Вмикайте витяжку на мінімальну швидкість перед початком приготування їхі, і залишайте її працювати на декілька хвилин після закінчення приготування. Збільшуйте швидкість тільки у разі великої кількості диму і пару та використовуйте наддув тільки у крайніх випадках. Для підтримання високої ефективності видалення запахів, за необхідності, виконуйте заміну вугільного(-их) фільтру(-ів). Для підтримання високої ефективності фільтру жирів, за необхідності, виконуйте чистку фільтру(-ів) жирів. Використовуйте максимальний діаметр системи повітроводів, що вказаний у інструкції для оптимізації ефективності та мінімізації шуму.

ЗБОЇ У ФУНКЦІОНУВАННІ

Якщо щось не працює належним чином, перед тим як звернутися в Службу по технічному обслуговуванню, виконайте наступні прості перевірки:

• Якщо витяжка не працює:

перевірити:

• Чи не було перервано подачу струму.
• Чи було обрано будь-яку швидкість.
  • Якщо витяжка погано працює:
  перевірити:
• чи обрана швидкість двигуна достатня для виробленої кількості диму і пари.
• Чи кухня достатньо провітрена для того, щоб витяжка могла виконати забір повітря.
• Чи вугільний фільтр не відпрацьований (витяжка в режимі з рециркуляцією повітря).
• Якщо витяжка вимкнулася в ході нормальної роботи: перевірити:
• Чи не було перервано подачу струму.
• Чи не спрацював однополюсний вимикач апарату.

У разі можливих збоїв у роботі, перед тим як звернутися до служби технічного обслуговування відключити від електроживлення апарат мінімум на 5 секунд, виймаючи вилку і потім знову під'єднати його. Якщо аномалія в роботі продовжус існувати звернутися в службу техобслуговування.

ТЕХНІЧНІ ДАНІ

Модель	Висота (см)	Ширина (см)	Глибина (см)	∅ вивідної труби (см)
HHPN6.4FAMXRHPN6.4FAMX7HHPN6FAMOWHHPN6.4FAMOW7HHPN6FAMANHHPN6.4FAMAN	85-110	60		50 15-12,5-12
HHPN9.7FAMOWHHPN9.7FAMANHHPN9.7FLBXRHHPN9.7FABX	85-110	90		50 15-12,5-12

Дивись табличку характеристики для повного поглинання та поглинання лампи.

	Потужність (W)	Напруга (V)	Підключення	Розміри (мм)
Галоген	2 x 20W 12 G4	33x∅10

HHPN 9.7F LB X

Витяжка обладнана системою освітлення на основі технології діодів (LED). Щодо їх заміни звертайтеся до служби технічного обслуговування.

Комплектуючі, не входять у комплект деталей до виробу
