Caractéristiques techniques	Support mural pour écran plat, compatible avec les écrans de 26 à 55 pouces, capacité de charge maximale de 36 kg.
Type de montage	Montage mural avec système de fixation VESA, compatible avec les normes VESA 75x75, 100x100, 200x100, 200x200.
Inclinaison	Inclinaison réglable de 0 à 15 degrés pour un meilleur angle de vision.
Utilisation	Idéal pour les bureaux, salons, ou espaces de travail, permettant un gain de place et une meilleure ergonomie.
Maintenance	Vérifier régulièrement les fixations et l'état du support pour assurer la sécurité de l'écran.
Sécurité	Installation recommandée par un professionnel pour garantir la sécurité et la stabilité du montage.
Informations générales	Produit livré avec tous les accessoires nécessaires pour l'installation, y compris les vis et les chevilles.

FOIRE AUX QUESTIONS - DWM2655M Tripp Lite

Comment installer le support Tripp Lite DWM2655M sur un mur?

Assurez-vous d'utiliser le matériel de montage fourni. Localisez les montants dans le mur, puis fixez le support en utilisant des vis appropriées. Consultez le manuel d'installation pour des instructions détaillées.

Quelle taille d'écran est compatible avec le Tripp Lite DWM2655M?

Le support est compatible avec des écrans plats de 33 cm à 81 cm (13 à 32 pouces) et peut supporter un poids maximal de 27 kg.

Le support DWM2655M permet-il d'incliner l'écran?

Oui, le Tripp Lite DWM2655M permet une inclinaison de l'écran pour un meilleur angle de vision.

Comment ajuster la hauteur de l'écran une fois le support installé?

L'ajustement de la hauteur n'est pas possible une fois le support installé. Assurez-vous de choisir la bonne position lors de l'installation.

Que faire si mon écran ne se fixe pas correctement au support?

Vérifiez que vous avez utilisé les bonnes vis et entretoises fournies. Assurez-vous également que le support est bien fixé au mur et que l'écran est correctement aligné.

Puis-je utiliser le support avec des écrans incurvés?

Le support DWM2655M est principalement conçu pour des écrans plats. L'utilisation avec des écrans incurvés n'est pas recommandée.

Le support est-il compatible avec toutes les marques d'écrans?

Oui, tant que l'écran respecte les dimensions et le poids maximum spécifiés, il devrait être compatible avec toutes les marques.

Comment nettoyer le support sans l'endommager?

Utilisez un chiffon doux et sec pour nettoyer le support. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Où puis-je trouver le manuel d'utilisation du Tripp Lite DWM2655M?

Le manuel d'utilisation peut être téléchargé depuis le site officiel de Tripp Lite ou est inclus dans l'emballage du produit.

Que faire si je perds des pièces de montage?

Contactez le service client de Tripp Lite pour demander des pièces de rechange ou vérifiez auprès de votre revendeur.

MODE D'EMPLOI DWM2655M Tripp Lite

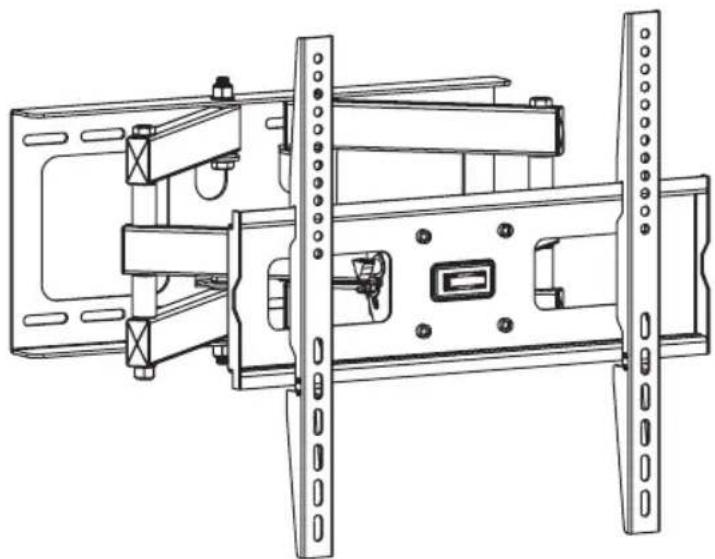

Montage mural pour écran plat de mouvement complet

MODÈLE : DWM2655M

Droits d'auteur © 2014 Tripp Lite. Tous droits réservés.

REMARQUE : Lire le manuel d'instructions en entier avant de commencer l'installation et l'assemblage.

Avertissement

• Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Si vous avez des questions concernant les instructions ou les avertissements, veuillez visiter www.tripplite.com/support.
• Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT tel que spécifié dans le présent manuel. Une mauvaise installation de ce produit pourrait causer des dommages ou des blessures graves.
• Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu’une pleine connaissance du présent manuel d'instructions.
• S'assurer que la surface d'appui peut supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.
• Si le produit est monté sur des montants muraux en bois, s'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et positionner l'équipement sans risque.
• Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait de les endommager, réduisant considérablement leur résistance à l'arrachement.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des lésions corporelles.

Garantie limitée de 5 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tout défaut de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériaux ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon la juridiction).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.

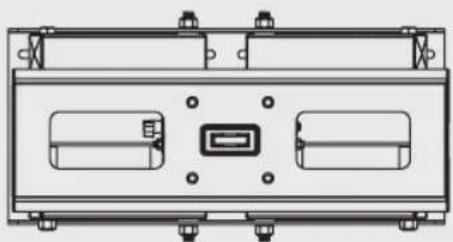

Liste de vérification des composants

IMPORTANT : Veuillez vous assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visitez www.triplite.com/support pour obtenir de l'aide.

Boulon d'ancrage (x6)

Ancrage pour béton (x6)

Rondelle D6 (x6)

1A. montage sur des montants muraux

Trouver et marquer l'emplacement exact des trous de montage.

Visser le montant mural au mur.

Avertissement

• S'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• Les installateurs sont responsables de fournir la quincaillerie pour tout autre type de situations de montage.
• Les installateurs doivent s'assurer que la surface d'appui pourra supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

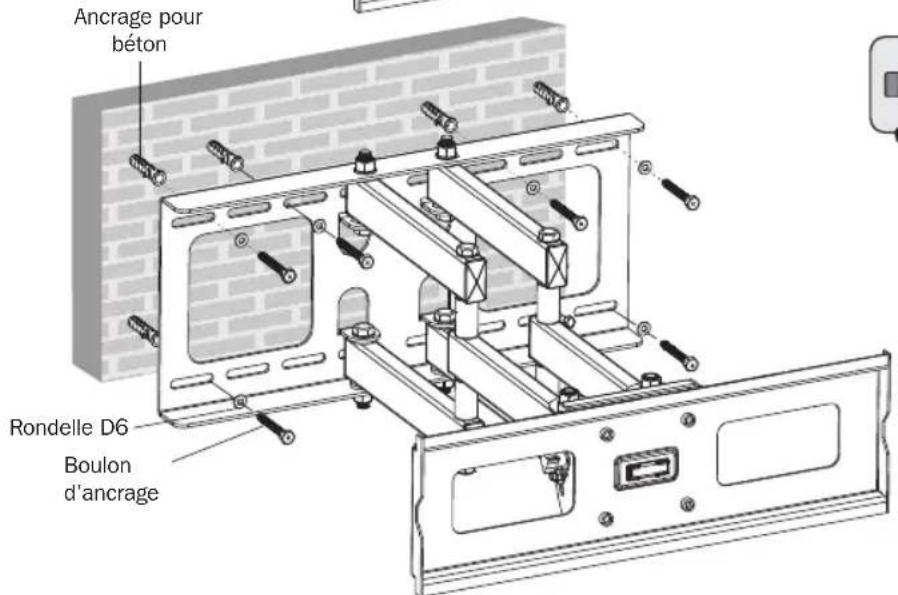

1B. montage sur de la brique solide ou des blocs en béton

Marquer l'emplacement exact des trous de montage.

Percer des avant-trous.

Visser le montant mural au mur.

Avertissement

• Lorsque les montages muraux sont installés sur un élément de maçonnerie en béton (également appelé bloc de béton ou « bloc de béton de mâchefer »), vérifier que l'épaisseur réelle du béton est d'au moins 35 mm (1-3/8 po) afin que le béton puisse supporter les ancrages à béton. NE PAS PERCER DANS LES JOINTS DE MORTIER! S'assurer de monter la plaque murale assemblée avec les ancrages pour béton, les rondelles D6 et les boulons d'ancrage inclus dans les sections solides des blocs. Les sections solides se trouvent habituellement à 25 mm (1 po) vers le milieu du bloc à partir de chaque extrémité. Il est suggéré d'utiliser une perceuse électrique pour percer un trou plutôt qu'un marteau perforateur afin d'éviter d'endommager l'arrière du trou en présence d'un espace vide.
• Les installateurs doivent s'assurer que la surface d'appui pourra supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

2. Installer les supports d'adaptateur.

2-1 Pour les écrans à dos plat

Remarque : Choisir les vis, les rondelles et les entretoises appropriées (le cas échéant) en fonction de la disposition du panneau arrière de l'écran. - Positionner les supports d'adaptateur aussi près du centre de l'écran que possible. - Retenir fermement les supports d'adaptateur sur l'écran en utilisant les vis et tout autre composant de quincaillerie nécessaire inclus avec l'appareil.

Ne pas trop serrer les vis.

2-2 Pour les écrans à dos encastré ou pour accéder aux entrées A/V

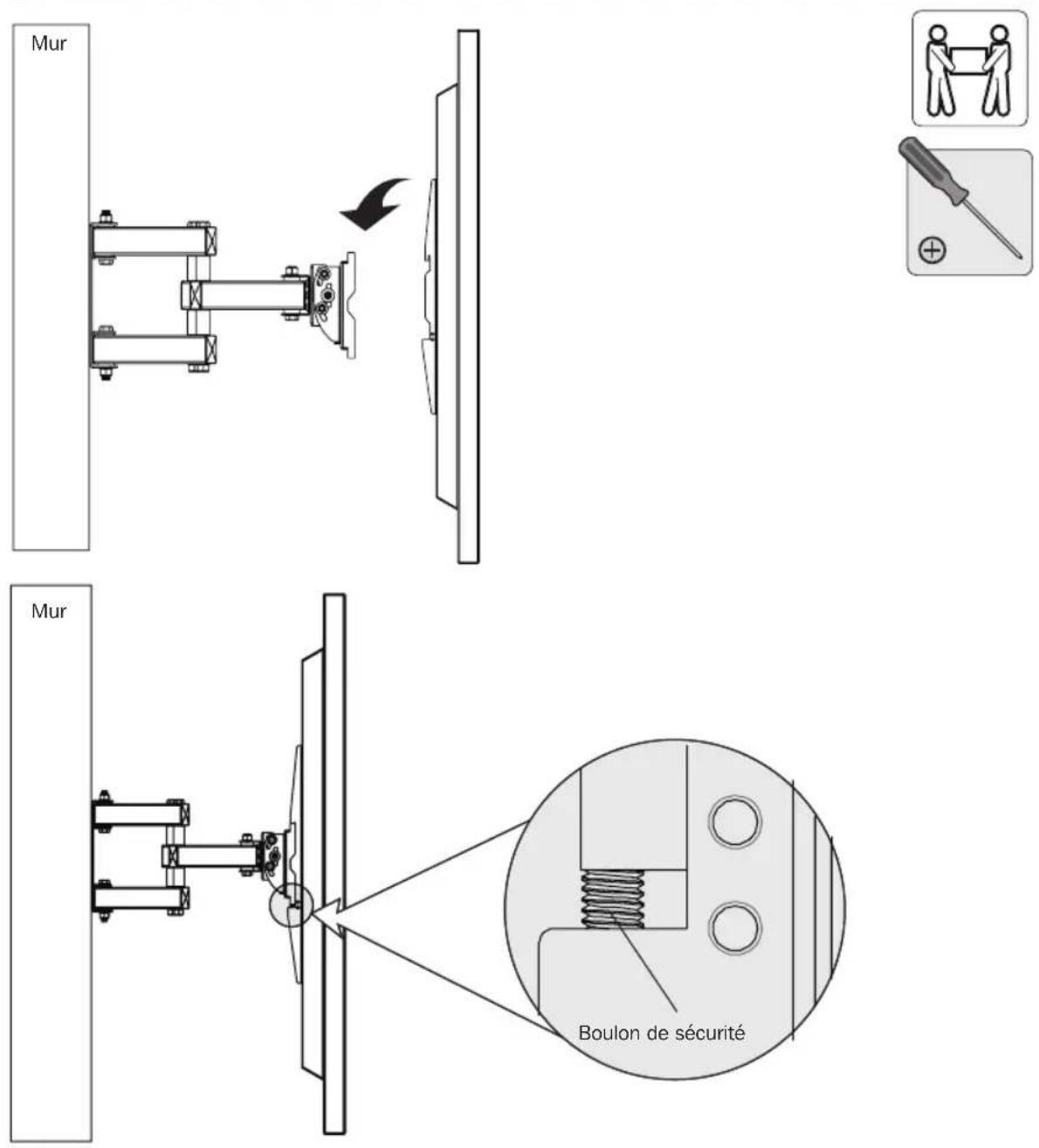

3. Suspendre l'écran sur la plaque murale.

Avec l'aide d'un assistant ou de l'équipement de levage mécanique, accrocher l'écran avec les supports d'adaptateur attachés sur le dessus de la plaque d'assemblage du bras de montage mural. Serrer les deux boulons de sécurité dans la partie inférieure des supports d'adaptateur pour retenir l'appareil.

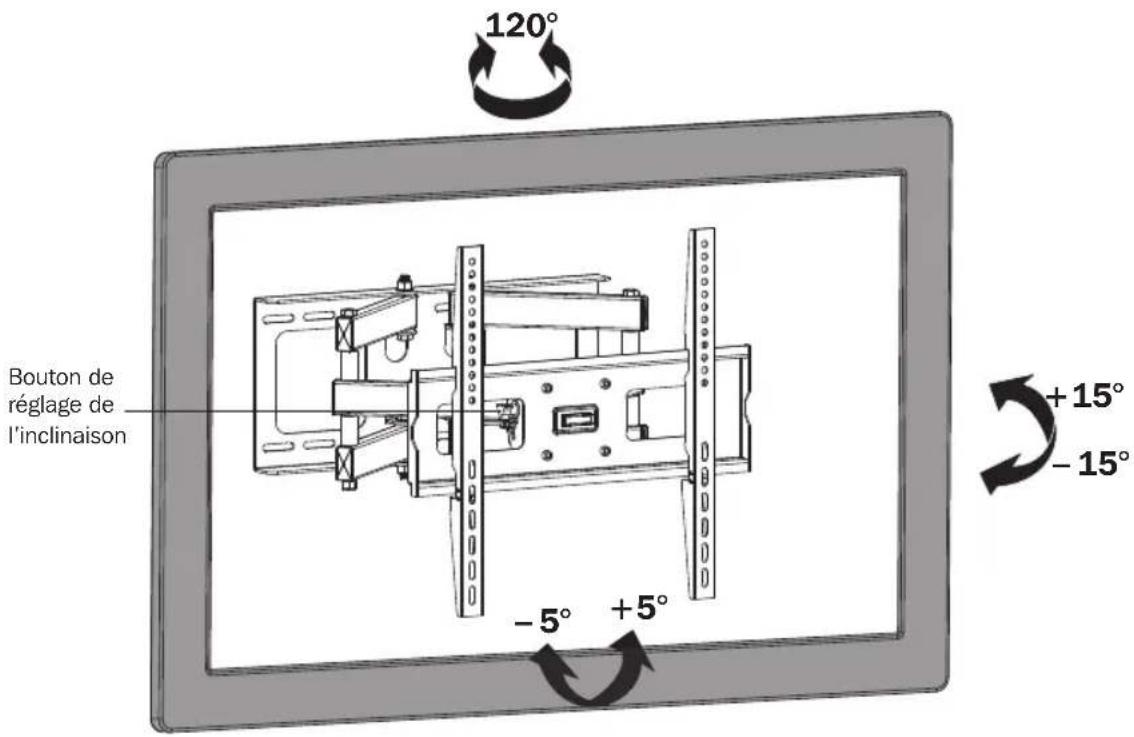

4. Réglage

Pour ajuster l'angle d'inclinaison, desserrer les boutons de réglage de l'inclinaison situés derrière la plaque d'assemblage du bras de montage mural. Une fois que l'écran se trouve dans la position désirée, resserrer les boutons pour retenir en place.

Entretien

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois). • Veuillez visiter www.tripplite.com/support si vous avez des questions.
