Type de produit	Adaptateur vidéo actif DVI-D vers VGA
Marque	Tripp Lite
Modèle	P120-06N-ACT
Connecteur d'entrée	DVI-D mâle (25 broches)
Connecteur de sortie	VGA femelle (15 broches)
Résolutions vidéo supportées	Jusqu'à 1920 x 1200 (vidéo) ou 1920 x 1080 (1080p)
Longueur de câble VGA maximale	30,5 m (100 pieds)
Alimentation	Port Micro USB (inclut câble de 0,9 m) pour alimentation externe si nécessaire
Compatibilité système	Ordinateur avec port DVI et moniteur avec port VGA
Installation	Aucun logiciel ou pilote requis
Contenu de l'emballage	Adaptateur, câble Micro USB (0,9 m), guide de démarrage rapide
Dimensions (approx.)	6 x 2 x 1,5 cm
Poids (approx.)	30 g
Matériau du boîtier	Plastique ABS
Couleur	Noir
Garantie	3 ans limitée
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides.
Sécurité	Ne pas utiliser pour des équipements de maintien de la vie. Éteindre tous les appareils avant l'installation.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contactez le support technique pour toute réparation.
Certifications	CE, FCC

FOIRE AUX QUESTIONS - P12006NACT Tripp Lite

Comment connecter l'adaptateur P120-06N-ACT ?

Branchez l'adaptateur sur le port DVI de votre ordinateur, puis connectez un moniteur au port VGA de l'adaptateur. Assurez-vous que les deux appareils sont hors tension avant de commencer.

L'adaptateur a-t-il besoin d'une alimentation externe ?

L'adaptateur peut fonctionner sans alimentation externe, mais si l'image n'apparaît pas, branchez le câble Micro USB inclus entre l'adaptateur et un port USB de votre moniteur ou d'une prise murale USB.

Quelles résolutions sont supportées ?

L'adaptateur supporte des résolutions vidéo jusqu'à 1920 x 1200 et des résolutions HD jusqu'à 1920 x 1080 (1080p).

Quelle est la longueur maximale de câble VGA ?

Vous pouvez utiliser un câble VGA jusqu'à 30,5 mètres (100 pieds). Au-delà, l'image peut se dégrader.

L'écran ne s'allume pas, que faire ?

Vérifiez que l'adaptateur est bien enfoncé des deux côtés. Essayez de brancher le câble Micro USB d'alimentation. Réduisez la résolution de votre ordinateur ou ajustez le taux de rafraîchissement. Testez avec un autre câble VGA de qualité.

Est-ce que cet adaptateur fonctionne avec un Mac ?

Oui, l'adaptateur est compatible avec tout ordinateur équipé d'un port DVI, y compris les Mac. Aucun pilote n'est nécessaire.

Puis-je l'utiliser pour une présentation avec un projecteur ?

Oui, à condition que le projecteur dispose d'une entrée VGA. L'adaptateur convertit le signal DVI de l'ordinateur en VGA.

Quelle est la durée de la garantie ?

Tripp Lite offre une garantie limitée de 3 ans contre les défauts de matériaux et de fabrication.

Quels accessoires sont recommandés ?

Pour une meilleure qualité d'image, utilisez des câbles VGA haute résolution de la série P502 de Tripp Lite. Des câbles Micro USB de la série U050 sont également disponibles.

Puis-je brancher l'adaptateur sur un port DVI-I ?

Oui, l'adaptateur se branche sur un port DVI-I comme sur un port DVI-D. Attention : il ne convertit pas les signaux analogiques du DVI-I, uniquement les signaux numériques DVI.

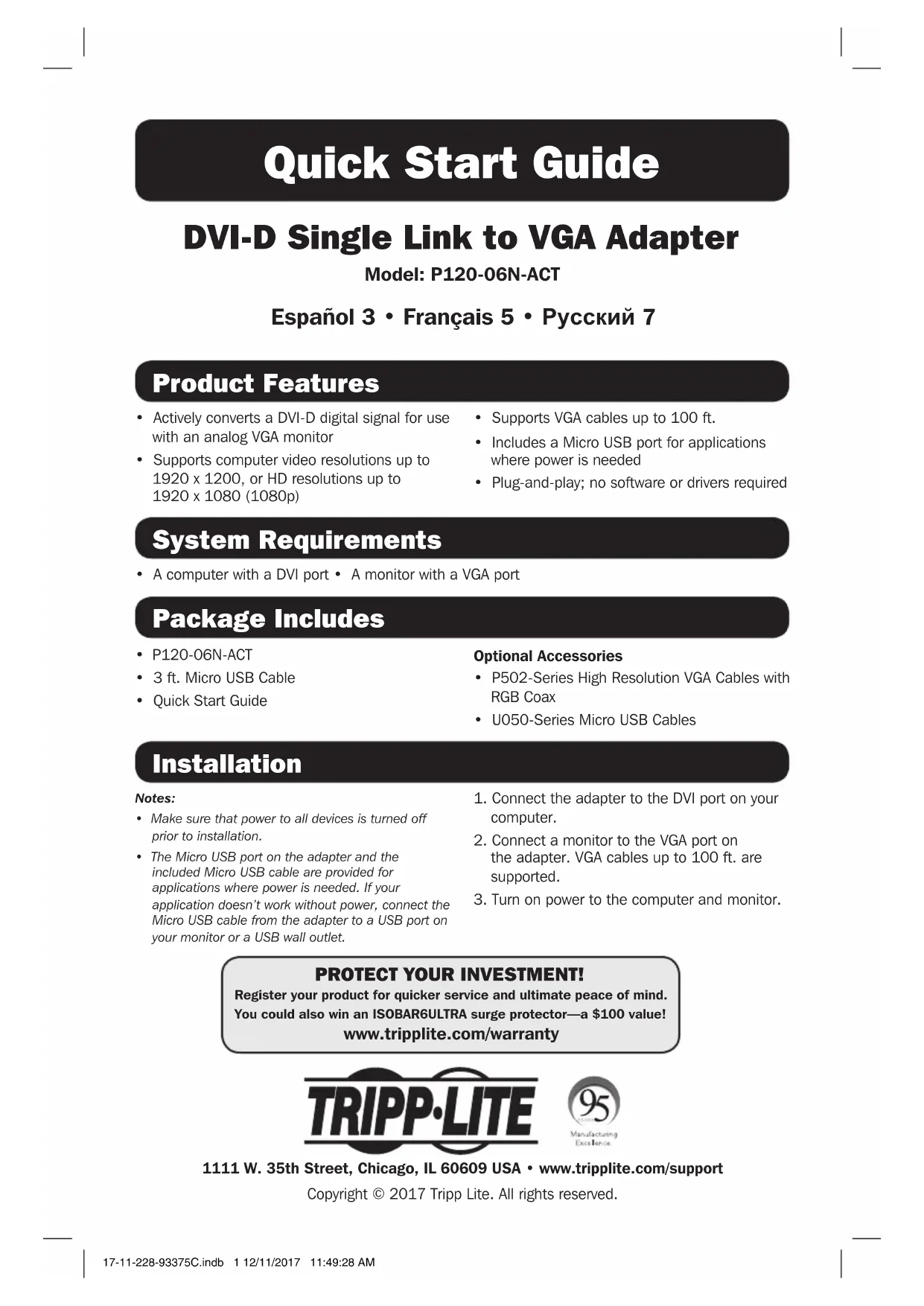

MODE D'EMPLOI P12006NACT Tripp Lite

Adaptateur de liaison simple dvi-d à VGA

Modèle : P120-06N-ACT

Caractéristiques du produit

• Convertit activement un signal numérique DVI-D à utiliser avec un moniteur VGA analogue
• Prend en charge des résolutions vidéo jusqu'à 1 920 x 1 200 ou des résolutions HD jusqu'à 1 920 x 1 080 (1 080 p)
• Prend en charge des câbles VGA jusqu'à 30,5 m (100 pi)
• Inclut un port Micro USB pour les applications où une alimentation est requise
• Prêt à l'emploi; aucun logiciel ou lecteur requis

Configuration requise

- Un ordinateur avec un port DVI - Un moniteur avec un port VGA

Contenu de l'emballage

• P120-06N-ACT • Câble Micro USB (0,9 m) • Guide de démarrage rapide

Accessoires en option

• Câbles VGA haute résolution de la série P502 avec câble coaxial RGB • Câbles Micro USB de la série U050

Remarques :

• S'assurer que l'alimentation de tous les appareils est hors tension avant l'installation.
• Le port Micro USB sur l'adaptateur et le câble Micro USB inclus sont fournis pour les applications où une alimentation est requise. Si l'application ne fonctionne pas sans alimentation, raccorder le câble Micro USB de l'adaptateur au port USB sur le moniteur ou à une prise murale USB.
• Raccorder l'adaptateur au port DVI de l'ordinateur.
• Raccorder un moniteur au port VGA de l'adaptateur. Les câbles VGA jusqu'à 30,5 m (100 pi) sont pris en charge.
• Mettre l'ordinateur et le moniteur hors tension.

Droits d'auteur © 2017 Tripp Lite. Tous droits réservés.

Dépannage

S'il n'est pas possible d'obtenir une image acceptable après avoir suivi les instructions d'installation, suivre les conseils de dépannage ci-dessous.

1. Le port Micro USB sur l'adaptateur et le câble Micro USB inclus sont fournis pour les applications où une alimentation est requise. Si l'application ne fonctionne pas sans alimentation, raccorder le câble Micro USB de l'adaptateur au port USB sur le moniteur ou à une prise murale USB.
2. Quelle est la résolution recherchée? Le P120-06N-ACT a été mis à l'essai pour prendre en charge des résolutions vidéo jusqu'à 1 920 x 1 200 ou des résolutions HD jusqu'à 1 920 x 1 080 (1 080 p). S'il n'est pas possible d'obtenir une image acceptable, essayer de réduire la résolution vidéo de l'ordinateur ou d'ajuster le taux de rafraîchissement.
3. Quelle est la longueur de câble VGA utilisée? Le P120-06N-ACT a été mis à l'essai pour prendre en charge des longueurs de câble jusqu'à 30,5 m (100 pi). Si la longueur du câble utilisé excède 30,5 m (100 pi), changer le câble pour un câble plus court.
4. Quelle est la qualité du câble utilisé? Des câbles VGA bon marché ne pourront pas prendre en charge des résolutions vidéo plus élevées. Il est recommandé d'utiliser un câble VGA de haute qualité avec un câble coaxial RGB comme un câble de la série P502 de Tripp Lite.
5. Vérifier le câble pour s'assurer qu'il fonctionne correctement en le connectant entre un ordinateur VGA et un moniteur.

Garantie limitée de 3 ans

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de trois (3) ans à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADÉQUATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il remplace un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

Attention

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont sujettes à changement sans préavis.
