MODE D'EMPLOI B127A4X4BH4PH Tripp Lite

Trousses de commutateur de matrice HDMI sur CAT6, 4k/60 Hz

Trousse de commutateur à 2 sorties : B127A-4X2-BH2PH

Trousse de commutateur à 4 sorties : B127A-4X4-BH4PH

Anglais 1 • Espagnol 13 • Pologne 37 • Allemand 49

1111 W. 35th Street, Chicago, IL 60609 USA • triplite.com/support

Droits d'auteur © 2022 Tripp Lite. Tous droits réservés.

Caractéristiques du produit

• Permet de transmettre une vidéo 4K avec audio depuis 4 dispositifs sources HDMI vers 2 écrans HDMI (B127A-4X2-BH2PH) ou 4 écrans HDMI (B127A-4X4-BH4PH), de prolonger les signaux jusqu'à 76,2 m (230 pi) des sources et de basculer entre les sources
• Prend en charge des résolutions vidéo ultra-haute définition jusqu'à 4K x 2K (3 840 x 2 160) @ 60 Hz, comme spécifique dans HDMI 2.0, avec sous-échantillonnage de la chrominance 4:4:4
• Compatible avec les récepteurs de la série B127A de Tripp Lite, comme les récepteurs B127A-1A0-FH ou B127A-1A0-BH (vendus séparément) ; les récepteurs B127A-1P0-PH de Tripp Lite sont inclus (2 avec B127A-4X2-BH2PH ; 4 avec B127A-4X4-BH4PH)
• Prend en charge HDRI (imagerie à grande gamme dynamique) pour un meilleur contraste et une précision des couleurs accrue
• Conforme aux normes HDCP 2.2 pour afficher du contenu vidéo 4K actuel
• Le soutien à multiples résolutions permet l'utilisation de récepteurs sur tout écran prenant en charge 1080p, 4K/30 Hz ou 4K/60 Hz sans avoir d'effet sur la résolution vidéo de l'autre récepteur connecté.
• La technologie d'alimentation par câble (PoC) fournit l'alimentation aux récepteurs connectés via le câble Cat6.
• Permet d'augmenter la distance du signal entre chaque source et l'écran à un total de 121,9 m (400 pi) en ajoutant des amplificateurs de signal B127A-010-H de Tripp Lite (maximum de 2 avec B127A-4X2-BH2PH, 4 avec B127A-4X4-BH4PH)
• La quincaillerie de montage incluse permet l'installation du commutateur au mur, dans un bâti ou sur un poteau
• Prêt à l'emploi, aucun logiciel requis pour une installation simple et immédiate

Contenu de l'emballage

• Commutateur matriciel à 2 ou 4 ports
• Récepteurs de queue de cochon (2x B127A-4X2-BH2PH ou 4x B127A-4X4-BH4PH)
• Alimentation externe

o B127A-4X2-BH2PH - Entrée : 100 à 240 V, 50/60 Hz, 1,5 A; sortie : 24 V 1 A o B127A-4X4-BH4PH - Entrée : 100 à 240 V, 50/60 Hz, 1,5 A; sortie : 24 V 2 A

Cable IR - Télécommande - Trousse de montage en surface Adaptateur RS-232 - Manuel de l'utilisateur

Accessoires en option

Cordons Ethernet à fils rigides 24 AWG Cat6 de la série N202 - Câbles HDMI 2.0 de la série P569-XXX-CERT ou P568-XXX-2A - Amplificateur de signal B127A-010-H - Récepteur de style boîte B127A-1AO-BH - Récepteur à plaque frontale B127A-1AO-FH

Clause de non-responsabilité

Avant l'installation, vérifier les paramètres suivants de la ou des sources et de la ou des télévisions/du ou des moniteurs :

1. Configurer le(s) écran(s) à 60 Hz. Réverifier les réglages de l'usine, car ils peuvent être configurés par défaut à une fréquence moindre (Hz) que celle annoncée.
2. S'assurer que le réglage d'entrée du moniteur est configuré à HDMI 2.0. Certains écrans peuvent avoir un réglage par défaut configuré à HDMI 1.4.
3. Vérifier que la fonctionnalité HDR du moniteur est activée. Cette fonctionnalité peut être désactivée comme paramètre d'usine pour certains écrans.
4. Vérifier si le réglage Ultra HD (UHD) Deep Color (couleur foncée ultra-haute définition) est activé sur l'écran. Confirmer avec le fabricant de l'écran quels ports HDMI prennent en charge UHD Deep Color (couleur foncée ultra-haute définition).

Remarque : Pour raccorder un écran local à l'installation, le réglage UHD Deep Color peut avoir été désactivé pour obtenir une résolution de 4K/60 Hz.

Instructions de montage

Le B127A-4X2-BH2PH et le B127A-4X4-BH4PH incluent la quincaillerie de montage qui permet différentes méthodes de montage. Les images suivantes illustrent comment les supports de montage inclus peuvent être fixés pour différentes installations.

Remarque: Le modèle illustré sur les images ci-dessous est pour des fins d'illustration uniquement. Le produit peut varier selon le numéro de modèle, la taille ou l'orientation des ports. Les options de montage pour tous les appareils Cat6 sont les mêmes.

Remarques :

• Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.
• Pour obtenir la distance et la performance maximales, utiliser un cable Cat6 à fils rigides 24 AWG. L'utilisation d'un cable à fils torsadés Cat6 ou d'un cable dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un cable dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un cable dont le calibre est inférieur. Tous les cables Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG.
• Le schéma d'installation illustré une trousse B127A-4X2-BH2PH qui inclut un commutateur à quatre entrées/deux sorties et deux récepteurs à queue de cochon B127A-1PO-PH.
• Aucune alimentation externe n'est requise pour les récepteurs à distance en raison de la technologie d'alimentation par câble (PoC) incorporée au commutateur.

Installation

1. S'assurer que tout l'équipement de l'installation — comme les écrans, les lecteurs HDR et le commutateur — est hors tension.
2. Raccorder les sources HDMI aux ports d'entrée sur le commutateur local en utilisant des câbles HDMI fournis par l'utilisateur.
3. Facultatif : pour une plus longue portée, raccorder jusqu'à deux amplificateurs de signal B127A-010-H entre le commutateur et chaque récepteur avec des câbles Cat6 fournis par l'utilisateur.
4. Raccorder les ports RJ45 sur le commutateur local au port RJ45 sur les récepteurs à distance avec un câble Cat6 fourni par l'utilisateur.
5. Raccorder le connecteur HDMI intégré sur les récepteurs à l'entrée HDMI des écrans à distance.
6. Mettre les écrans connectés sous tension.
7. Brancher l'alimentation externe au commutateur. La brancher à une prise murale disponible ou à un parasurtenseur, une PDU ou un onduleur de Tripp Lite. Le voyant à DEL Power (alimentation) (vert) sur le commutateur s'allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Les voyants à DEL des ports HDMI numérotés (verts) s'allumeront pour indiquer que les ports sont alimentés.
8. Mettre la ou les sources HDMI sous tension. Les voyants à DEL Output 1-2 (orange) à côté des boutons de selection des ports s'allumeront pour indiquer que les deux ports sont alimentés et transmettent de la video aux récepteurs connectés.
9. Raccorder le câble IR inclus au port d'entrée IR. Sélectionner la source souhaitée pour les deux sorties en utilisant la télécommande incluse ou les boutons-poussoirs situés à l'avant du commutateur.
10. L'écran devrait maintenant afficher la vidéo souhaitée sur le(s) écran(s) connecté(s).

Remarques :

• Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.
• Pour obtenir la distance et la performance maximales, utiliser un cable Cat6 à fils rigides 24 AWG. L'utilisation d'un cable à fils à toron Cat6 ou d'un cable dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un cable dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un cable dont le calibre est inférieur. Tous les cables Cat6 de la série N202 Tripp Lite sont faits de cablage à fils rigides de 24 AWG.

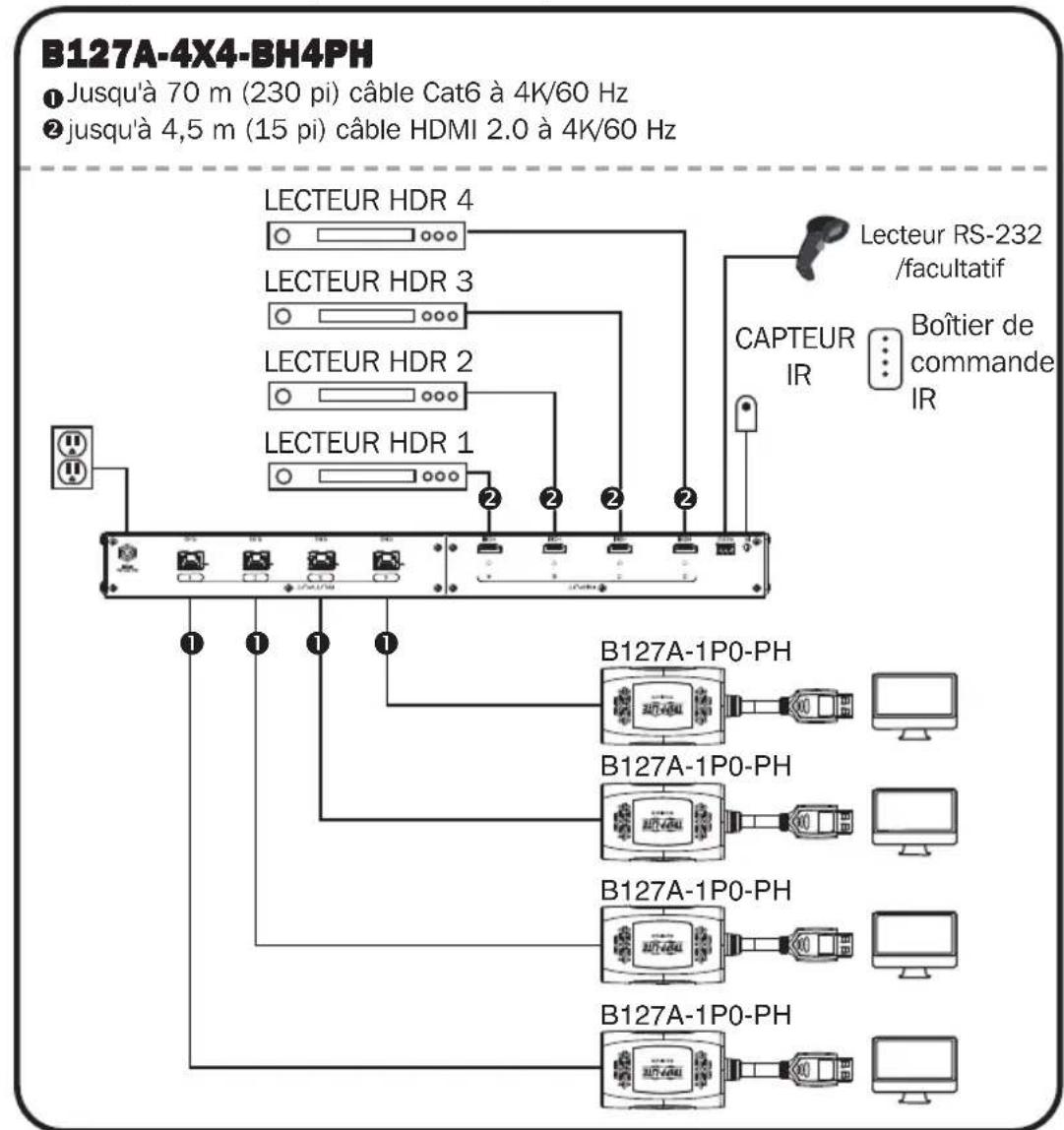

• Le diagramme d'installation illustre une trousse B127A-4X4-BH4PH qui inclut un commutateur à quatre entrées/quatre sorties et quatre récepteurs à queue de cochon B127A-1PO-PH.
• Aucune alimentation externe n'est requise pour les récepteurs à distance en raison de la technologie d'alimentation par câble (PoC) incorporée au commutateur.

Installation

1. S'assurer que tout l'équipement de l'installation—comme les écrans, les lecteurs HDR et le commutateur—est hors tension.
2. Raccorder les sources HDMI aux ports d'entrée sur le commutateur local en utilisant des câbles HDMI fournis par l'utilisateur.
3. Facultatif : pour une portée étendue, raccorder jusqu'à quatre amplificateurs de signal B127A-010-H entre le commutateur et chaque récepteur avec des cables Cat6 fournis par l'utilisateur.
4. Raccorder les ports RJ45 sur le commutateur local au port RJ45 sur les récepteurs à distance avec un câble Cat6 fourni par l'utilisateur.
5. Raccorder le connecteur HDMI intégré sur les récepteurs à l'entrée HDMI des écrans à distance.
6. Mettre les écrans connectés sous tension.
7. Brancher l'alimentation externe au commutateur. La brancher à une prise murale disponible ou à un parasurtenseur, une PDU ou un onduleur de Tripp Lite. Le voyant à DEL Power (alimentation) (vert) sur le commutateur s'allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Les voyants à DEL des ports HDMI numérotés (verts) s'allumeront pour indiquer que les ports sont alimentés.
8. Mettre la ou les sources HDMI sous tension. Les voyants à DEL Output 1-4 (orange) à côté des boutons de selection des ports s'allumeront pour indiquer que les deux ports sont alimentés et transmettent de la video aux récepteurs connectés.
9. Raccorder le câble IR inclus au port d'entrée IR. Sélectionner la source souhaitée pour les quatre sorties en utilisant la télécommande incluse ou les boutons-poussoirs situés à l'avant du commutateur.
10. L'écran devrait maintenant afficher la vidéo souhaitée sur le(s) écran(s) connecté(s).

Commande de série rs-232

Avant d'utiliser la commande de série RS-232, accéder d'abord à l'émulateur de terminal et mettre à jour les paramètres du port COM.

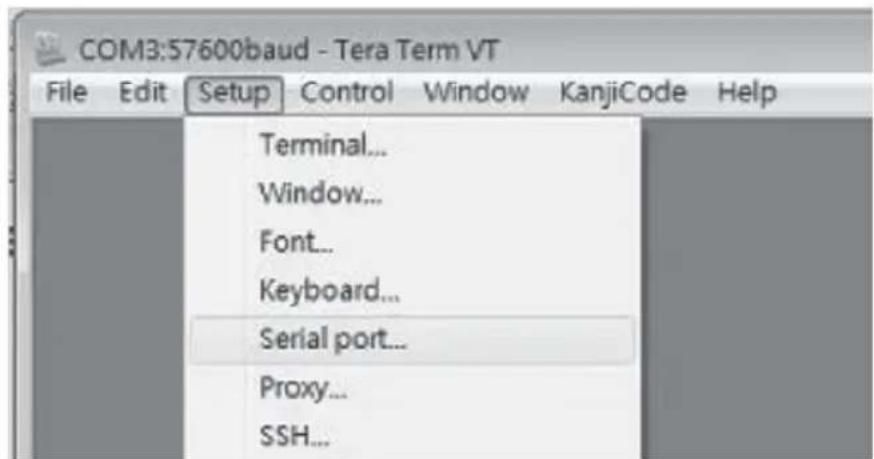

1 Se rendre au menu déroulant Setup (configuration), puis sélectionner l'option Serial Port (port de série).

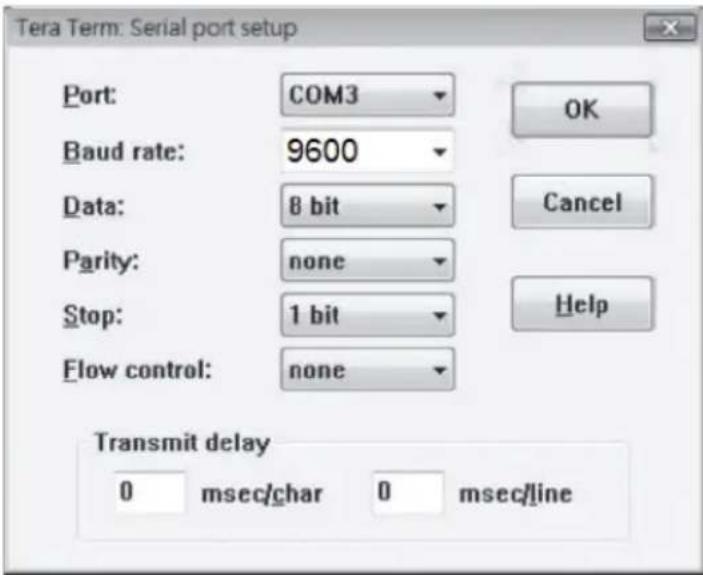

2 Sélectionner le port COM qui est utilisé, puis mettre à jour les paramètres restants comme suit : Baud Rate (débit en bauds) (9600), Data (données) (8 bits), Parity (parité) (aucun), Stop (arrêt) (1 bit), Flow Control (contrôle de flux) (aucun).

Commande de série rs-232

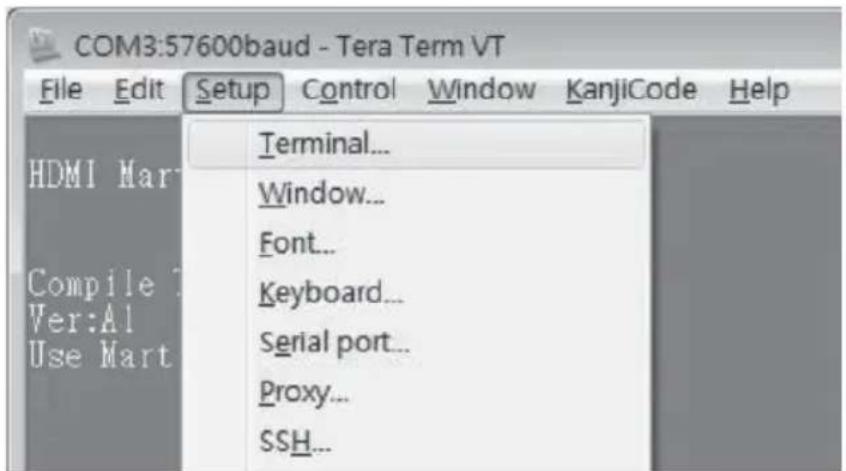

3 Configurer ensuite le logiciel pour permettre le contrôle de l'entrée. Se rendre au menu déroulant Setup (configuration), puis sélectionner l'option Terminal.

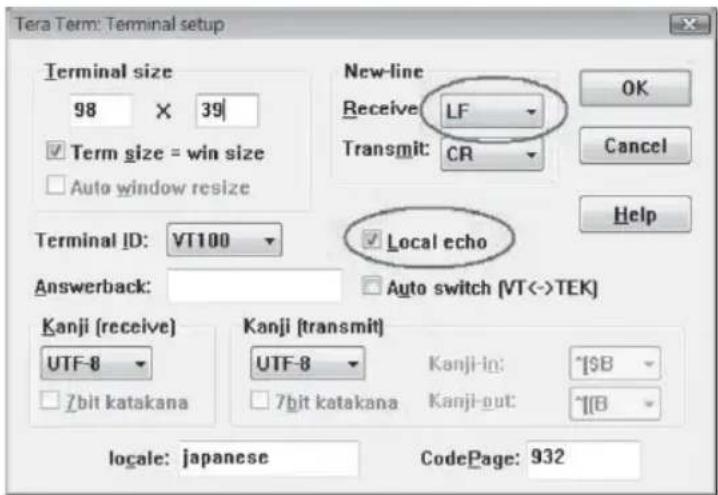

4 Mettre à jour les paramètres suivants: Receive (LF), Local Echo (enable). Les autres paramètres peuvent demeurer inchangés.

Une fois ces paramètres mis à jour, l'émulateur de terminal reconnaîtra le commutateur, permettant la saisie de commandes pour contrôler l'appareil. Le tableau suivant dresse une liste des commandes disponibles.

Commande Action

sw[x] [n] Permet et de changer la source affichée sur la sortie sélectionnée. [x] est la sortie (1, 2, 3 ou 4) et [n] est la source souhaitée (A, B, C ou D). Par exemple, une commande de sw1 A permettrait d'afficher la source A sur la sortie 1.

PWD Permet de mettre le commutateur sous tension/hors tension.

STE Permet d'afficher l'état actuel de la sortie, affichtant qu'elle source est affichée sur chaque sortie.
