BEDIENUNGSANLEITUNG B127A4X4BH4PH Tripp Lite

HDMI über Cat6 Matrix-Schalter-Kits, 4K/60 Hz

Schalter-Kit mit 2 Ausgängen: B127A-4X2-BH2PH

Schalter-Kit mit 4 Ausgängen: B127A-4X4-BH4PH

English 1 • Espanol 13 • Français 25 • Pycckn 37

1111 W. 35th Street, Chicago, IL 60609 USA · triplite.com/support

Copyright © 2022 Tripp Lite. Alle Rechte vorbehalten.

Produktmerkmale

• Sie können 4K-Video mit Audio von 4 HDMI-Quellgeräten auf 2 HDMI-Bildschirme (B127A-4X2-BH2PH) oder 4 HDMI-Bildschirme (B127A-4X4-BH4PH) übertragen, die Signale der Quellen um bis zu 70 m verlangern und zwischen den Quellen wechseln
• Unterschied Ultra-HD-Videoauflösungen bis zu 4K x 2K (3840 x 2160) bei 60 Hz, wie in HDMI 2.0 spezifiziert, mit 4:4:4 Chroma-Subsampling
• Kompatibel mit Empfängern der B127A-Serie von Tripp Lite, z. B. B127A-1AO-FH oder B127A-1AO-BH (separatehaltlich); B127A-1PO-PH Empfänger von Tripp Lite sind im Lieferumfang enthalten (2 mit B127A-4X2-BH2PH; 4 mit B127A-4X4-BH4PH)
• Unterstützung High Dynamic Range (HDR) für mehr Kontrast und erweiterte Farbgenauigkeit
• Entspricht den HDCP 2.2-Standards zur Anzeige modernster 4K-Videoinhalte
• Die Unterstützung mehrerer Auflösungen erhöht den Empfängern, die Verwendung aller Bildschirme, die 1080p, 4K/30 Hz oder 4K/60 Hz unterstützen, ohne die Videoauflösung des anderen angeschlossenen Empfängers zu beeinträchtigen
  Die PoC-Technologie (Power over Cable) versorgt die angeschlossenen Empfänger über ein Cat6-Kabel mit Strom
• Verlangern Sie den Signalabstand zwischen jeder Quelle und der Bildschirme auf insgesamt 122m , indem Sie B127A-010-H Signalversteller (maximal 2 mit B127A-4X2-BH2PH, 4 mit B127A-4X4-BH4PH) hinzufugen
  Die im Lieferumfang enthaltenen Montageteile ermöglich den die Wand-, Rack- oder Mastmontage des Schalters
• Plug-and-Play-Betrieb ohne Software für eine einfache und sofortige Installation

Lieferumfang

• Matrix-Schalter mit 2 oder 4 Anschlüssen
• Pigtail-Empfängereinheiten (2x B127A-4X2-BH2PH oder 4x B127A-4X4-BH4PH)
• External Stromversorgung

o B127A-4X2-BH2PH - Eingang: 100-240 V, 50/60 Hz, 1,5 A; Ausgang: 24 V 1 A
o B127A-4X4-BH4PH - Eingang: 100-240 V, 50/60 Hz, 1,5 A; Ausgang: 24 V 2 A

• IR-Kabel
  Fernbedienung
  Kit zur Oberflächenmontage
  RS-232-Adapter
  Bedienungsanleitung

Optionales Zubehör

• Cat6 24 AWG Volldraht-Ethernet-Kabel der N202-Serie
  HDMI 2.0 Kabel der P569-XXX-CERT- oder P568-XXX-2A-Serie
  B127A-010-H Signalveränderer
  B127A-1AO-BH Box-Stil-Empfänger
  B127A-1AO-FH Frontplatten-Empfänger

Haftungsausschluss

Bitte überprüfen Sie vor der Installation die folgenden Einstellungen ihrer Quelle(n) und Fernseher/Monitor(e):

1. Stellen Sie den/die Bildschirm(e) auf 60 Hz ein. Überprüfen Sie die Werkeinstellungen, da Standardeinstellungen auf eine niedrigere Frequenz (Hz) als angegeben eingestellt sein konnen.
2. Stellen Sie sicher, dass die Eingangseinstellung Ihres Monitors auf HDMI 2.0 eingestellt ist. Einige Bildschirme haben möglicherweise die Standardeinstellung bei HDMI 1.4.
3. Vergewissem Sie sich, dass auf Ihr dem Monitor die HDR-Funktion aktiviert ist. Bei einigen Bildschirmen ist diese Funktion möglicherweise werkseitig deaktiviert.
4. Überprüfen Sie, ob die Einstellung Ultra HD (UHD) Deep Color auf Ihr dem Bildschirm aktiviert ist. Bestätigten Sie mit dem Hersteller Ihres Bildschirms, welche HDMI-Anschlüsse UHD Deep Color unterstützen.

Hinweis: Wenn Sie einen lokalen Bildschirm an ihre Installation anschließen möchten, muss die Einstellung „UHD Deep Color“möglicherweise deaktiviert werden, um eine Auflösung von 4K/60Hz zu erreichen.

Montageanleitung

Im Lieferumfang des B127A-4X2-BH2PH und B127A-4X4-BH4PH sind Montageteile für verschiedene Befestigungsmethoden enthalten. Die folgenden Abbildungen zeigen, wie die mitgelieferten Montagehalterungen für entsprechiedliche Installationen angebracht werden können.

Hinweis: Das Modell, das in den folgenden Abbildungen gezeigt wird, dient nur zu Illustrationszwecken. Ihr Produkt kann je nach Modellnummer, große oder Anschlussausrichtung variieren. Die Montageoptionen sind identisch für alle Cat6-Einheiten.

Wandhalterung

19-Zoll-Rackmontage Mastmontage

Installation

B127A-4X2-BH2PH-Installation

Hinweise:

• Prufen Sie, dass die gesamte Installation ordnungsgemäß Funktioniert, bevor Sie Kabel durch Decken/Wändeziehen.
• Um eine maximale Reichweite und Leistung zu erreichen, verwenden Sie 24 AWG-Volldrahtkabel der Kategorie 6. Die Verwendung von Cat6-Litzenkabeln oder Kabeln mit einem hohenen Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit hohenem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit geringerem Querschnitt. Alle Cat6-Kabel der N202-Serie von Tripp Lite werden mit 24 AWG-Volldrahtkabeln hergestellt.

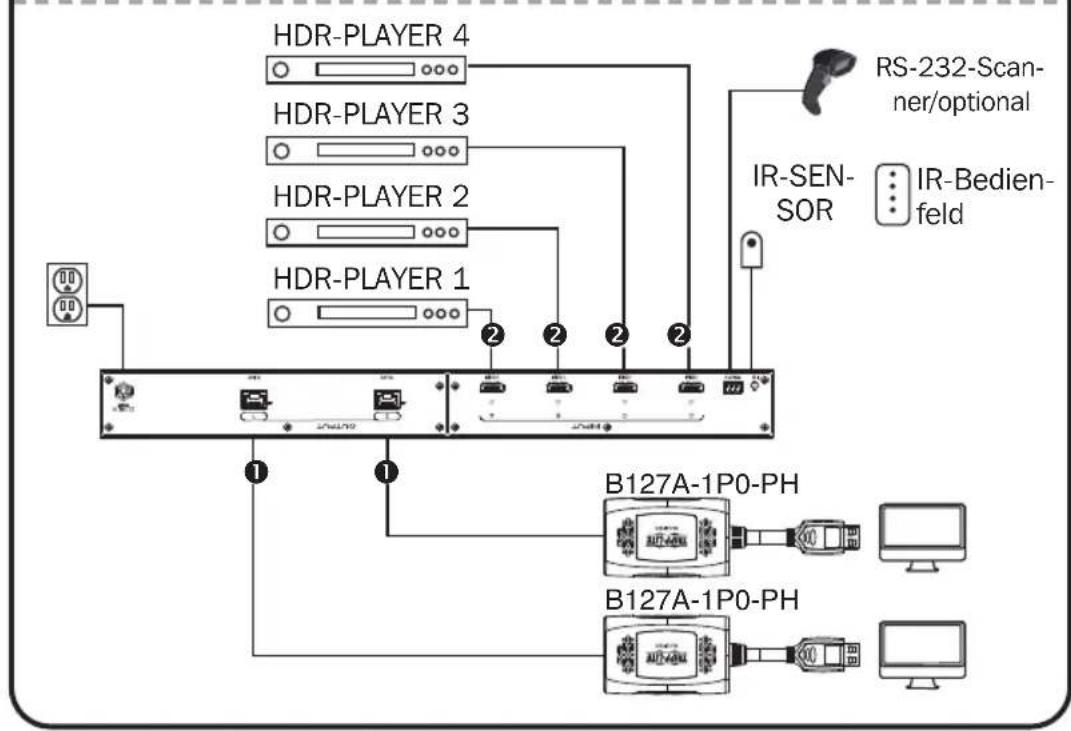

• Das Installationsdiagramm zeigt ein B127A-4X2-BH2PH-Kit, das eine Schaltereinheit mit vier Eingängen und zwei Ausgängen sowie zwei B127A-1PO-PH Pigtail-Empfängereinheiten enthalt.
• Aufgrund der im Schalter integrierten PoC-Technologie (Power over Cable) ist für Remote-Empfänger keine externe Stromversorgung erforderlich.

2127A-402-322

Bps2r230nft.langers)Caa66kaebbeae4448668Hz
Bis zu 4,5 m langes HDMI 2.0-Kabel bei 4K/60 Hz

Installation

1. Stellen Sie sicher, dass alle Geräte in der Installation, z. B. Bildschirme, HDR-Player und der Schalter, ausgeschaltet sind.
2. Schließen Sie die HDMI-Quellen mit vom Benutzer bereitgestellten HDMI-Kabeln an die Eingangsanschlüsse des lokalen Schalters an.
3. Optional: Schlieben Sie für eine größere Reichweite bis zu zwei B127A-010-H Signalveränder zuischen dem Schalter und jedem Empfänger mit vom Benutzer bereitgestelltten Cat6-Kabeln an.
4. Schlieben Sie die RJ45-Anschlüsse des lokalen Switches an den RJ45-Anschluss der externen Empfänger mit einem vom Benutzer bereitgestelltten Cat6-Kabel an.
5. Schließen Sie den eingebauten HDMI-Anschluss der Empfänger an den HDMI-Eingang der Remote-Bildschirme an.
6. Schalten Sie die angeschlossenen Bildschirme ein.
7. Schließen Sie das externe Netzteil an den Schalter an. Stecken Sieihn in eine verfügbare Steckdose oder einen Überspannungsschutz, eine PDU oder ein USV-System von Tripp Lite ein. Die Power-LED (Grün) am Schalter leuchtet auf, um anzuzeigen, dass das Gerät von der externen Stromversorgung mit Strom versorgt wird. Die nummerierten HDMI-Anschluss-LEDs (Grün) leuchten auf, um anzuzeigen, dass die Anschlüsse mit Strom versorgt werden.
8. Schalten Sie den Strom für die HDMI-Quelle(n) ein. Die Ausgangs-LEDs 1-2 (Orange) geben den Anschluss-Ausbahltasten leuchten auf, um anzuzeigen, dass beiden Anschlüsse mit Strom versorgt werden und Video an die angeschlossenen Empfänger übertragen.
9. Schließen Sie das im Lieferumfang enthaltene IR-Kabel an den IR-Eingangsanschluss an. Wahlen Sie die gewünschte Quelle für die beiden Ausgänge mit der im Lieferumfang enthaltenen Fernbedienung oder den Drucktasten an der Vorderseite des Schalters aus.
10. Der Bildschirm sollte nun das gewünschte Video auf den angeschlossenen Bildschirmen anzeigen.

Installation

B127A-4X4-BH4PH-Installation

Hinweise:

• Prufen Sie, dass die gesamte Installation ordnungsgemäß Funktioniert, bevor Sie Kabel durch Decken/Wändeziehen.
• Um eine maximale Reichweite und Leistung zu erreichen, verwenden Sie 24 AWG-Volldrahtkabel der Kategorie 6. Die Verwendung von Cat6-Litzenkabeln oder Kabeln mit einem hohenen Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlangerungsstrecke. Kabel mit hohenem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit geringerem Querschnitt. Alle Cat6-Kabel der N202-Serie von Tripp Lite werden mit 24 AWG-Volldrahtkabeln hergestellt.

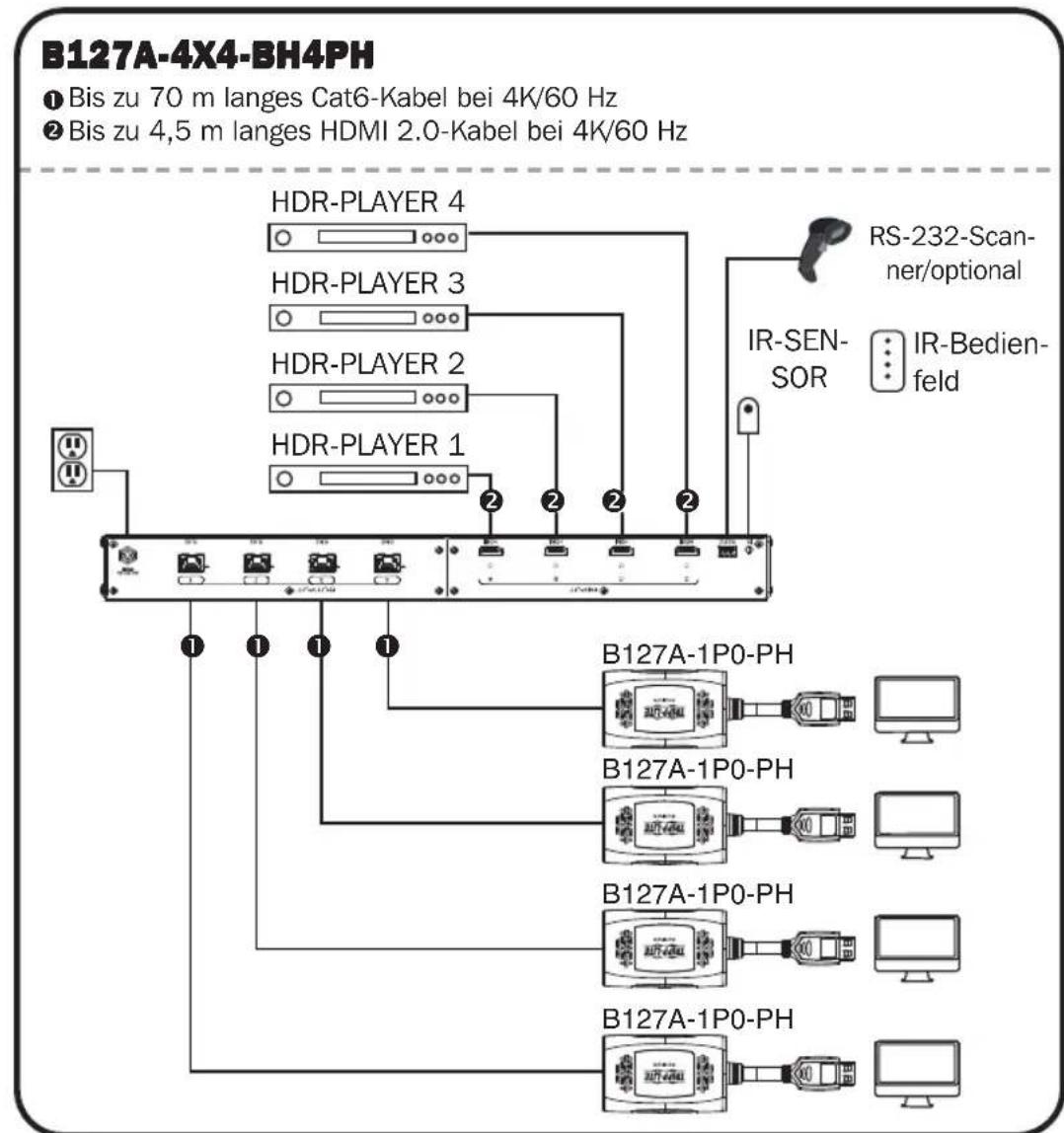

• Das Installationsdiagramm zeigt ein B127A-4X4-BH4PH-Kit, das eine Schaltereinheit mit vier Eingängen und vier Ausgängen sowie vier B127A-1PO-PH Pigtail-Empfängereinheiten enthalt.
• Aufgrund der im Schalter integrierten PoC-Technologie (Power over Cable) ist für Remote-Empfänger keine externe Stromversorgung erforderlich.

Installation

1. Stellen Sie sicher, dass alle Geräte in der Installation, z. B. Bildschirme, HDR-Player und der Schalter, ausgeschaltet sind.
2. Schließen Sie die HDMI-Quellen mit vom Benutzer bereitgestellten HDMI-Kabeln an die Eingangsanschlüsse des lokalen Schalters an.
3. Optional: Schließen Sie für eine größere Reichweite bis zu vier B127A-010-H Signalveränder zuischen dem Schalter und jedem Empfänger mit vom Benutzer bereitgestelltten Cat6-Kabeln an.
4. Schließen Sie die RJ45-Anschlüsse des lokalen Switches an den RJ45-Anschluss der externen Empfänger mit einem vom Benutzer bereitgestelltten Cat6-Kabel an.
5. Schließen Sie den eingebauten HDMI-Anschluss der Empfänger an den HDMI-Eingang der Remote-Bildschirme an.
6. Schalten Sie die angeschlossenen Bildschirme ein.
7. Schließen Sie das externe Netzteil an den Schalter an. Stecken Sieihn in eine verfügbare Steckdose oder einen Überspannungsschutz, eine PDU oder ein USV-System von Tripp Lite ein. Die Power-LED (Grün) am Schalter leuchtet auf, um anzuzeigen, dass das Gerät von der externen Stromversorgung mit Strom versorgt wird. Die nummerierten HDMI-Anschluss-LEDs (Grün) leuchten, um anzuzeigen, dass die Anschlüsse mit Strom versorgt werden.
8. Schalten Sie den Strom für die HDMI-Quelle(n) ein. Die Ausgangs-LEDs 1-4 (Orange) geben den Anschluss-Ausbahltasten leuchten auf, um anzuziegen, dass beiden Anschlüsse mit Strom versorgt werden und Video an die angeschlossenen Empfänger übertragen.
9. Schließen Sie das im Lieferumfang enthaltene IR-Kabel an den IR-Eingangsanschluss an. Wahlen Sie die gewünschte Quelle für die vier Ausgänge mit der im Lieferumfang enthaltenen Fernbedienung oder den Drucktasten an der Vorderseite des Schalters aus.
10. Der Bildschirm sollte nun das gewünschte Video auf den angeschlossenen Bildschirmen anzeigen.

Serienne RS-232-Steuierung

Bevor Sie die serielle RS-232-Steuerung verwenden, müssen Sie die COM-Anschlussinstellungen mit der Terminal Emulation Software aktualisieren.

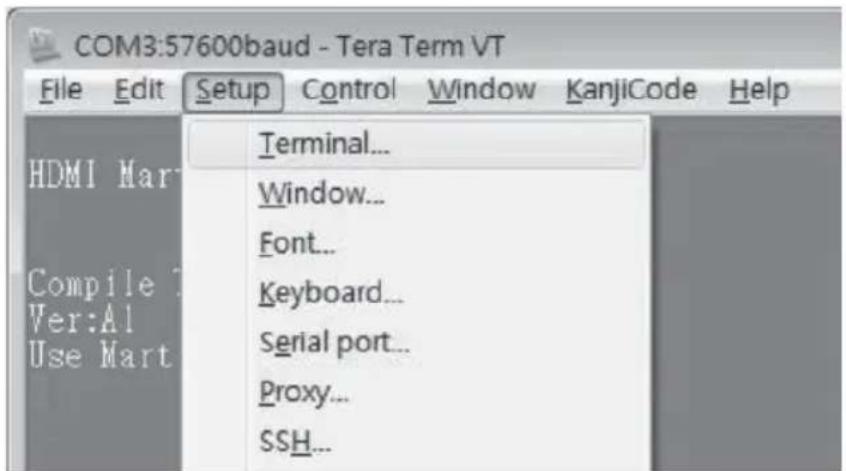

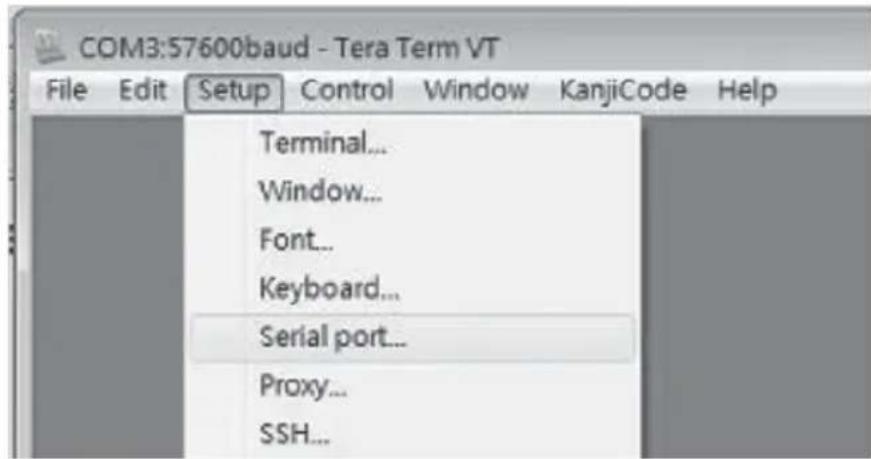

1 Wahlen Sie im ↓Dropmn-Menu Setup die Option Serieller Anschluss aus.

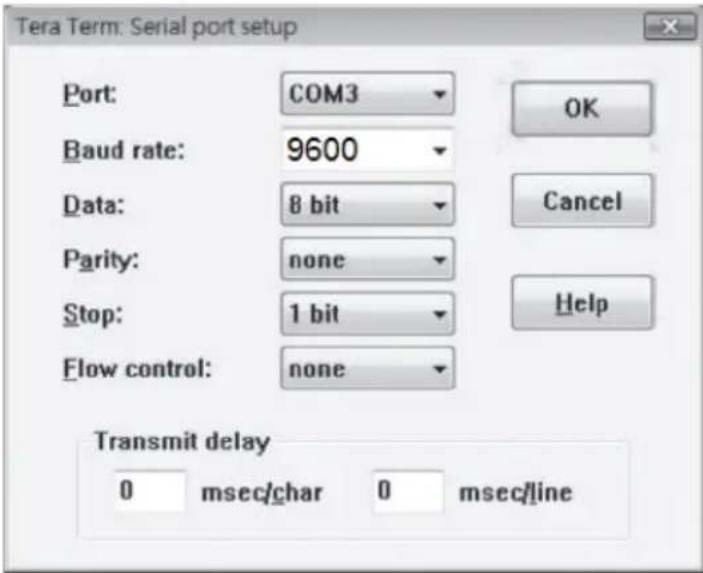

2 Wahlen Sie den verwendeten COM-Anschluss aus undactualisieren Sied die verbleibenden Einstellungen wie folgt: Baudrate (9600), Daten (8-Bit), Parität (keine), Stopp (1-Bit), Flusssteuerung (keine).

Serienne RS-232-Steuierung

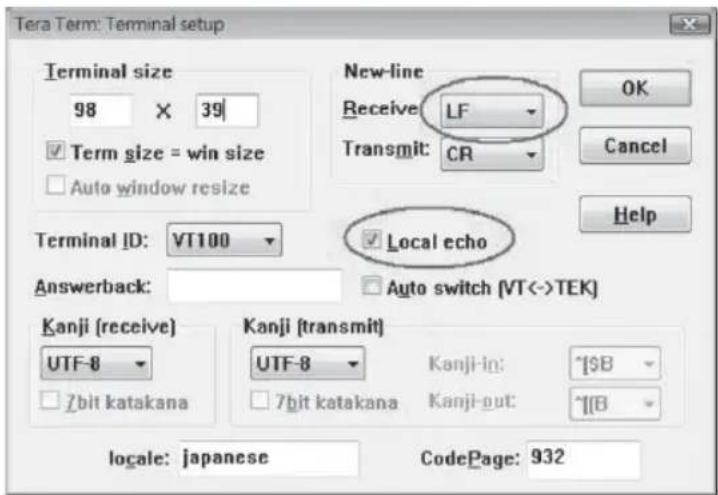

3 Anschließlich mussen Sie die Software konfigurieren, um die Eingangssteuerung zu erhögbaren. Wahlen Sie im ↓Droppdn-Menu Setup die Option Anschluss aus.

4 Aktualisieren Sie die folgenden Einstellungen: Empfangen (LF), Lokales Echo (aktivieren). Die anderen Einstellungen können unverändert bleiben.

5 Nachdem diese Einstellungen aktualisiert wurden, erkennt die Terminal Emulation Software den Schalter und Sie konnen Befehle zur Steuerung des Geräts eingeben. Die verfügbar Befehle sind in folgender Tabelle aufgelistet:

Befehl Aktion
sw[x] [n] Schalt	tet die Quelle um, die auf dem ausgewählten Ausgang angezeigt wird. [x] ist der Ausgang (1, 2, 3 oder 4) und [n] ist die gewünschte Quelle (A, B, C oder D). Beispielsweise zeigt der Befehl sw1 A die Quelle A auf Ausgang 1 an.
PWD Schaltet	den Schalter ein/aus.
STE Zeigt den	aktuellen Ausgangsstatus sowie die Quelle an, die auf jedem Ausgang angezeigt wird.

Garantie

1 Jahr eingeschränkte Garantie

Der Verkauf garantiert für einen Zeitraum von einem (1) Jahr ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in thisem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkauf dieser Fehler nach eigenen Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFRGUND VON UNFÄLEN, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEM GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRANKT. DIese GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILAFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beilaufig entstandenen Schaden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genommen Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ohnen bestimmte Rechte. Sie haben jeder möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit varieren können.)

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

WEEE-Compliance-Informationen für Tripp-Lite-Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausfuhrungsbestimmungen besagen, dass Kunden, die neue Elektro-oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Die Verwendung deses Gerats fur Lebenserhaltungssysteme, in denen der Ausfall des Gerats den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeintrachtigen kann, wird nicht empfohlen.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.
