MTB4HUB301 - Hub USB Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hub USB Thunderbolt 4
Marque	Tripp Lite
Modèle	MTB4HUB301 (MTB4-HUB3-01)
Nombre de ports Thunderbolt 4	3 sorties + 1 entrée (Thunderbolt 4 Type-C)
Port USB supplémentaire	1 port USB 3.1 Gen 2 Type-A (10 Gbit/s, jusqu'à 0,9 A)
Entrée vidéo	Thunderbolt 4 (rétrocompatible Thunderbolt 3 et USB-C)
Sortie vidéo maximale (1 écran)	8K (7 680 x 4 320) @ 30 Hz
Sortie vidéo maximale (2 écrans)	4K (3 840 x 2 160) @ 60 Hz
Débit de données Thunderbolt	40 Gbit/s (partagé entre les 3 ports de sortie)
Débit de données USB	10 Gbit/s
Alimentation externe	100 W (entrée 100-240 V CA, sortie 20 V CC / 5 A)
Charge de l'ordinateur hôte	Jusqu'à 60 W (Power Delivery)
Alimentation par port Thunderbolt 4	Jusqu'à 15 W par port (5 V / 3 A)
Technologie Smart Power	Distribution automatique de la puissance selon les besoins
Cascade de périphériques	Jusqu'à 6 périphériques Thunderbolt au total
Systèmes d'exploitation compatibles	Windows 10 ou ultérieur, macOS 11 ou ultérieur
Température de fonctionnement	0 °C à 45 °C
Température de stockage	-10 °C à 70 °C
Humidité de fonctionnement	10 à 85 % HR (sans condensation)
Garantie	1 an (garantie limitée)
Contenu de l'emballage	Hub, câble Thunderbolt 4 (0,8 m), adaptateur secteur, 4 fiches internationales, manuel
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux
Sécurité	Utiliser uniquement l'adaptateur fourni ; éviter l'humidité et les températures extrêmes
Pièces détachées et réparabilité	Contacter le support Tripp Lite pour toute réparation ; pas de pièces réparables par l'utilisateur

FOIRE AUX QUESTIONS - MTB4HUB301 Tripp Lite

Quels systèmes d'exploitation sont compatibles avec le Tripp Lite MTB4HUB301 ?

Le hub nécessite Windows 10 ou ultérieur ou macOS 11 ou ultérieur pour fonctionner correctement. Sans ces versions, le hub ne pourra pas transmettre de signal vidéo, mais pourra charger les appareils connectés.

Combien de moniteurs puis-je connecter simultanément ?

Vous pouvez connecter un seul écran en 8K (7 680 x 4 320) @ 30 Hz ou deux écrans en 4K (3 840 x 2 160) @ 60 Hz. Le hub ne supporte pas la transmission vidéo sur les trois ports Thunderbolt en même temps.

Qu'est-ce que la technologie Smart Power et comment fonctionne-t-elle ?

La technologie Smart Power distribue automatiquement l'alimentation entre l'ordinateur hôte et les périphériques connectés en fonction des besoins. Le hub reçoit jusqu'à 90 W de l'adaptateur et alloue 10 W en tampon, fournissant jusqu'à 60 W à l'hôte et 15 W par port Thunderbolt.

Puis-je cascader plusieurs périphériques Thunderbolt ?

Oui, le hub permet de cascader jusqu'à 6 périphériques Thunderbolt au total. Les trois ports de sortie supportent directement trois appareils, et vous pouvez ajouter jusqu'à trois niveaux supplémentaires en chaîne.

Quel type de câble utiliser pour connecter un moniteur USB-C ?

Pour un moniteur USB-C, utilisez un câble passif Thunderbolt (ex : série MTB3 de Tripp Lite). Si le moniteur est Thunderbolt, un câble passif ou actif fonctionne.

Le hub peut-il charger mon ordinateur portable ?

Oui, le hub fournit jusqu'à 60 W de charge (Power Delivery) à l'ordinateur hôte via le port d'entrée Thunderbolt 4, permettant de recharger la batterie tout en utilisant les périphériques.

Quelle est la vitesse de transfert maximale du hub ?

Le hub offre 40 Gbit/s en Thunderbolt (partagé entre les trois ports de sortie) et 10 Gbit/s sur le port USB 3.1 Gen 2.

Que faire si le hub ne détecte pas mon moniteur ?

Vérifiez d'abord que votre ordinateur hôte utilise Windows 10 ou macOS 11 (ou versions ultérieures). Si l'OS est compatible, assurez-vous que le câble Thunderbolt est correctement branché et que le moniteur est allumé. Consultez la section Dépannage du manuel.

Le hub est-il rétrocompatible avec Thunderbolt 3 ?

Oui, le hub MTB4HUB301 est rétrocompatible avec Thunderbolt 3 et les périphériques USB-C. Il supporte également le mode alternatif DisplayPort.

Quelle est la garantie du produit ?

Tripp Lite offre une garantie limitée d'un an contre les défauts de matériaux et de fabrication. Pour toute réclamation, contactez le support pour obtenir un numéro RMA.

MODE D'EMPLOI MTB4HUB301 Tripp Lite

Concentrateur multiport thunderbolt 4 avec vidéo 8K et dual 4K et ports de concentrateur thunderbolt

Modèle : MTB4-HUB3-01

USB Type-C™ et USB-C™ sont des marques de commerce d'USB Implementers Forum

Droits d'auteur © 2022 Tripp Lite. Tous droits réservés. Toutes les marques de commerce et les marques de commerce enregistrées sont la propriété de leurs propriétaires respectifs.

L'emballage comprend

• MTB4-HUB3-01
• Câble passif Thunderbolt 4, M/M, 0,8 m [2,62 pi]
• Source d'alimentation externe (entrée : 100 à 240 V, 50/60 Hz, 1,5 A ; sortie : 20 V, 5 A)
• Adaptateurs de fiche internationaux (x4) • Manuel de l'utilisateur

Accessoires en option

• Câbles Thunderbolt 3 actifs MTB3-XXM-5A-AB - Câbles Thunderbolt 3 passifs MTB3-XXM-5A-B - Câbles compatibles Thunderbolt 3 USB 3.1 Gen 2 (10 Gbps) de la série U420

Caractéristiques du produit

- L'entrée Thunderbolt 4 prend en charge des taux de transfert de données jusqu'à 40 Gbps lorsqu'utilisée avec un ordinateur hôte sur lequel Thunderbolt 4 est activé et est rétrocompatible à Thunderbolt 3, au mode alternatif DisplayPort et USB

Remarque : L'ordinateur hôte doit être un PC compatible avec Thunderbolt 4 et utilisant Windows 10 ou une version plus récente ou un Mac compatible avec Thunderbolt 3 et utilisant macOS 11 ou une version plus récente pour fonctionner correctement. Consulter la section Dépannage du manuel pour plus de détails.

• Comporte 3 ports Thunderbolt 4 pouvant transmettre un signal vidéo 8K (7 680 x 4 320) @ 30 Hz vers 1 seul port ou 2 signaux vidéo 4K (3 840 x 2 160) @ 60 Hz
• Permet de connecter jusqu'à 3 dispositifs compatibles Thunderbolt au concentrateur et de cascader un total de 6 dispositifs. Consulter la section Dépannage pour plus de détails.

- Le port USB 3.1 Gen 2 prend en charge des débits de transfert de données pouvant atteindre jusqu'à 10 Gbps et jusqu'à 0,9 A de chargement en aval vers un dispositif connecté

- La technologie Smart Power permet au concentrateur de distribuer de la puissance entre le dispositif hôte et les dispositifs connectés de manière uniforme et efficace, où chaque port fournit jusqu'à 15 W (5 V, 3 A) aux dispositifs connectés, selon la consommation des dispositifs connectés

Configuration requise

- Ordinateur hôte qui est soit un PC sur lequel Windows 10 est activé Thunderbolt 4, soit un Mac sur lequel Thunderbolt 3 est activé utilisant au moins macOS 11

Remarque : L'ordinateur hôte doit prendre en charge Windows 10 ou une version plus récente ou macOS 11 ou une version plus récente pour que le concentrateur fonctionne correctement. Consulter la section Dépannage pour plus de détails.

- Moniteurs Thunderbolt ou USB-C pouvant atteindre des résolutions vidéo jusqu'à 8K (7 680 x 4 320) @ 30 Hz (un seul écran) ou 4K (3 840 x 2 160) @ 60 Hz (deux écrans)

Remarque : Si un moniteur sur lequel USB-C est activé est utilisé, la station d'accueil fonctionnera correctement uniquement avec un câble passif Thunderbolt, comme les câbles MTB3-XXM-5A-B de Tripp Lite. Si un moniteur sur lequel Thunderbolt est activé est utilisé, un câble passif ou actif peut être utilisé.

Avant

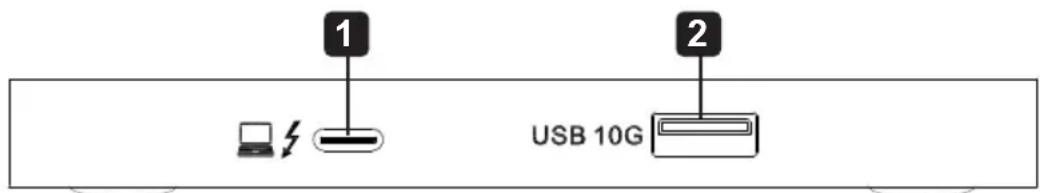

1 Port d'entrée Thunderbolt 4 2 Port USB 3.1 Gen 2 (10 Gbps)

Arrière

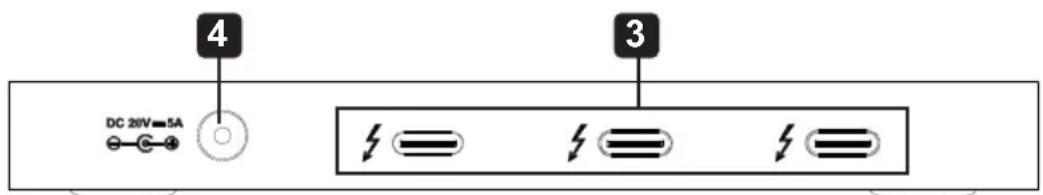

3 Ports de sortie Thunderbolt 4 4 Entrée d'alimentation CC 100 W (20 V, 5 A)

Installation

Remarque : L'ordinateur hôte doit prendre en charge Windows 10 ou macOS 11. Sinon, le concentrateur ne fonctionnera pas. Consulter la section Dépannage pour plus de détails.

1. Connecter le port d'entrée Thunderbolt 4 du concentrateur au port Thunderbolt 4 ou Thunderbolt 3 sur un ordinateur ou un ordinateur portable en utilisant le câble Thunderbolt 4 inclus.
2. Connecter jusqu'à trois dispositifs Thunderbolt aux trois ports Thunderbolt du concentrateur.

1. Connecter le concentrateur à un seul écran sur lequel 8K (7 680 x 4 320) @ 30 Hz sont activés ou deux écrans sur lesquels 4K (3 840 x 2 160) @ 60 Hz sont activés en utilisant des câbles Thunderbolt 3 (comme les câbles Thunderbolt 3 actifs de la série MTB3 de Tripp Lite.
2. Raccorder un périphérique USB au port USB 3.1 Gen2

L'ordinateur prend-il en charge windows 10 ou macos 11?

Le MTB4-HUB3-01 exige que l'ordinateur hôte prenne en charge Windows 10 ou macOS 11 pour fonctionner correctement. Si l'ordinateur hôte a

un port Thunderbolt 4 ou Thunderbolt 3, mais qu'il ne prend pas en charge

ces systèmes d'exploitation, le concentrateur sera en mesure de charger l'ordinateur hôte et tout dispositif connecté, mais ne transmettra pas de signal vidéo aux moniteurs connectés.

Combien d'écrans peuvent être connectés en même temps?

Le MTB4-HUB3-01 prend en charge la transmission vidéo vers des moniteurs sur lesquels Thunderbolt ou USC-C a été activé. Un seul écran peut atteindre un signal vidéo jusqu'à 8K (7 680 x 4 320) @ 30 Hz. Deux écrans peuvent être connectés simultanément à des résolutions 4K (3 840 x 2 160) @ 60 Hz. Le concentrateur ne prendra pas en charge la transmission vidéo depuis les 3 ports Thunderbolt simultanément.

Comment l'appareil est-il capable de prendre en charge jusqu'à 6 dispositifs thunderbolt?

Les trois ports Thunderbolt 4 du concentrateur ont la capacité de prendre directement en charge trois appareils compatibles Thunderbolt et peuvent également cascader jusqu'à six niveaux. Cela inclut les stations d'accueil et les adaptateurs Thunderbolt (comme ceux de la série MTB3 de Tripp Lite), ce qui permet de raccorder des périphériques comme les disques durs, une mémoire RAID, des ports USB supplémentaires et plus encore. Le MTB4-HUB3-01 sert de premier niveau dans la chaîne et peut cascader verticalement cinq niveaux supplémentaires, avec de nombreux autres dispositifs connectés horizontalement. La station d'accueil prend en charge la transmission de données Thunderbolt 4 de 40 Gbps qui est partagée parmi les 3 ports et tous les périphériques et écrans connectés. Par exemple, si les 2 écrans sont utilisés, environ 32 Gbps sont déviés vers les écrans, laissant 8 Gbps pour le port final et quoi que ce soit lui étant connecté.

Comment le chargement smart power affecte-t-il les dispositifs connectés à l'appareil?

Le MTB4-HUB3-01 comporte une entrée d'alimentation de 20 V 5 A (100 W) et est capable de fournir jusqu'à 60 W de chargement à l'ordinateur hôte. Chaque port Thunderbolt 4 est capable de fournir jusqu'à 15 W aux périphériques connectés et le port USB 3.1 Gen 2 est capable de fournir 0,9 A aux périphériques connectés. Le concentrateur utilise la technologie Smart Power pour déterminer où le besoin d'alimentation se fait le plus sentir et la dévie automatiquement. Le concentrateur reçoit jusqu'à 90 W de l'adaptateur de puissance, avec 10 W alloués comme tampon.

Remarque : Le concentrateur ne prend en charge le chargement PD sur aucun des 3 ports Thunderbolt 4.

Caractéristiques techniques

Connecteur d'entrée
Thunderbolt Thunderbolt 4 Type-C (mâle)
Connecteurs de sortie
Thunderbolt Thunderbolt 4 Type-C, x3 (femelle)
USB USB 3.1 Gen 2 Type-A (femelle)
Caractéristiques techniques de l'affichage
Thunderbolt/Type-C (un écran)	8K (7 680 x 4 320) @ 30 Hz
Thunderbolt/Type-C (deux écrans)	4K (3 840 x 2 160) @ 60 Hz
Spécifications du transfert des données
Thunderbolt 40 Gbps en aval (partagés entre 3 ports Thunderbolt 4)
USB USB 3.1 Gen 2 (10 Gbps)
Caractéristiques électriques
Entrée d'alimentation CC 20 V 5A (100W)
Chargement de l'ordinateur hôte	60W
Thunderbolt, x3 (femelle) 5 V 3 A (15 W) par port Thunderbolt 4
USB-A, x1 (femelle) 0.9A
Caractéristiques environnementales
Plage de températures de fonctionnement	0 à 45 °C (32 à 113 °F)
Plage de températures d'entreposage	-10° à 70 °C (14° à 158 °F)
Plage d'humidité de fonctionnement	10 ~ 85 % HR (sans condensation)
Plage d'humidité d'entreposage	5 ~ 90 % HR (sans condensation)
Systèmes d'exploitation pris en charge
Windows Windows 10 ou une version plus récente
Mac macOS 11 ou une version plus récente

Garantie limitée de 1 an

Tripp Lite garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de Tripp Lite, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de Tripp Lite ou d'un centre de réparation autorisé par Tripp Lite. Les produits doivent être retournés à Tripp Lite ou à un centre de réparation autorisé par Tripp Lite en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, Tripp Lite N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADÉQUATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, Tripp Lite NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, Tripp Lite ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
