Type de produit	Chariot pour écran mobile avec étagères
Marque	Tripp Lite
Modèle	DMCS70120AMUL
Utilisation prévue	Intérieur uniquement
Compatibilité VESA	200x200, 300x200, 300x300, 400x200, 400x300, 400x400, 600x400, 800x400, 800x600, 1000x600
Type d'écran compatible	Écrans plats et incurvés
Charge maximale par étagère	5 kg (11 lb) pour l'étagère audiovisuelle et le plateau vidéo
Hauteur réglable du téléviseur	Centre de l'écran de 124,5 cm à 160 cm du sol
Matériau principal	Acier avec revêtement antimicrobien
Certifications	UL
Roulettes	Oui, avec freins
Étagères incluses	Étagère audiovisuelle, plateau vidéo, étagère pour caméra
Gestion des câbles	Oui, intégrée
Inclinaison de l'écran	De -10° à +5°
Antivol	Emplacement pour cadenas (non inclus)
Garantie	5 ans limitée
Nettoyage	Nettoyer avec un chiffon doux et sec
Pays d'origine	Fabriqué en Chine (information déduite)

FOIRE AUX QUESTIONS - DMCS70120AMUL Tripp Lite

Quel est le poids maximum que peut supporter l'étagère audiovisuelle ?

L'étagère audiovisuelle peut supporter jusqu'à 5 kg (11 lb).

Ce support TV mobile est-il compatible avec un écran incurvé ?

Oui, le DMCS70120AMUL est conçu pour les écrans plats et incurvés.

Quelles sont les normes VESA supportées ?

Il supporte les normes VESA de 200x200 à 1000x600.

Comment régler la hauteur du téléviseur ?

La hauteur se règle en desserrant les vis de la plaque de montage, en glissant la plaque à la hauteur souhaitée, puis en resserrant les vis. La hauteur du centre de l'écran varie de 124,5 cm à 160 cm du sol.

Le chariot est-il facile à déplacer ?

Oui, grâce à ses roulettes avec freins, il se déplace aisément et se bloque pour éviter tout mouvement intempestif.

Y a-t-il une protection antimicrobienne sur ce support ?

Oui, le chariot bénéficie d'une protection antimicrobienne pour une hygiène renforcée.

Quelle est la garantie offerte par Tripp Lite ?

Tripp Lite offre une garantie limitée de 5 ans contre les défauts de matériaux et de fabrication.

Puis-je installer une étagère supplémentaire ?

Le chariot est livré avec une étagère audiovisuelle, un plateau vidéo et une étagère pour caméra. Aucune étagère supplémentaire n'est prévue, mais vous pouvez utiliser des accessoires compatibles.

Comment sécuriser mon téléviseur contre le vol ?

Un emplacement pour cadenas est prévu sur le support pour verrouiller l'écran en place.

Que faire si une pièce est manquante lors de l'assemblage ?

Consultez la liste de vérification des composants dans la notice. Si une pièce est manquante, contactez le support Tripp Lite sur tripplite.com/support.

MODE D'EMPLOI DMCS70120AMUL Tripp Lite

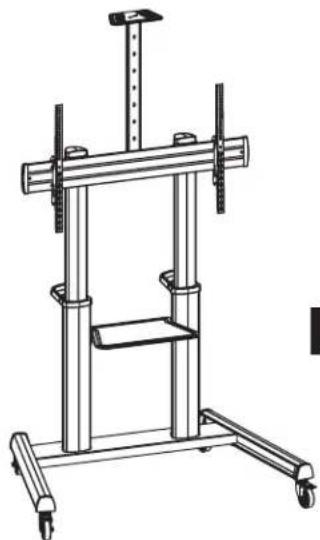

Chariot pour écran mobile très robuste avec certification UL et protection antimicrobienne

Modèle : DMCS70120AMUL

MISE EN GARDE : NE PAS EXCÉDER LA CAPACITÉ PONDÉRALE MAXIMUM INDIQUÉE. CELA RISQUERAIT DE CAUSER DES BLESSURES GRAVES OU DES DOMMAGES MATÉRIELS!

200 × 200 / 300 × 200 /

300 × 300 / 400 × 200 /

400×300/400×400/

600×400/800×400/

800×600/1000×600

5 kg/11 lb Étagère audiovisuelle 5 kg/11 lb Plateau vidéo

TRIPP·LITE

Droits d'auteur © 2022 Tripp Lite. Tous droits réservés.

Avertissement

Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Pour toute question concernant les instructions ou les avertissements, visiter tripp-lite.com/support.

Permettre à des enfants de monter sur des équipements audio et/ou vidéo peut entraîner des blessures graves ou mortelles. Une télécommande ou des jouets placés sur le chariot peuvent encourager un enfant à monter sur le chariot, provoquant son basculement sur l'enfant.

Le déplacement de l'équipement audio et/ou vidéo sur des meubles qui ne sont pas spécifiquement conçus pour prendre en charge l'équipement audio et/ou vidéo peut entraîner des blessures graves ou mortelles causées par l'effondrement ou le basculement du mobilier sur un enfant.

L'utilisation avec de l'équipement plus lourd que les charges nominales indiquées risque de causer une instabilité et possiblement des blessures.

• Suivre attentivement les instructions d'assemblage. Une mauvaise installation peut entraîner une instabilité pouvant causer des blessures.
• Utiliser de l'équipement de sécurité et des outils appropriés. L'installation de ce produit doit être confiée uniquement à des professionnels qualifiés.
• S'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout matériel et composant attachés.
• Utiliser les vis de montage fournies. NE PAS TROP SERRER les vis de montage.
• Ce produit contient de petits éléments qui pourraient présenter un risque d'étouffement en cas d'ingestion. Garder ces éléments hors de la portée des enfants.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des lésions corporelles.

Garantie limitée de 5 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériaux ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, EST LIMITÉE À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'un territoire à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou à l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.

Liste de vérification des composants

IMPORTANT : S'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visiter tripplite.com/support pour obtenir de l'aide.

Emballage P

P-F Entretoise (x1) P-G Clé M6 (x1) P-H Clé M12 (x1) P-1 Clé Allen de 5 mm (x1) P-J Clé Allen de 6 mm (x1)

P-A Rondelle (x8) P-B M8x80 (x8) P-C M8x20 (x12) P-D M5x8 (x2) P-E M8x12 Entretoise (x2) (x1) Emballage M M-A M5 × 14 (×4)

M-B M6 × 14 (x4)

M-C M6 x 30 (x4)

M-D M8x30 (x4)

M-E M8 × 50 (×4)

M-F Rondelle (x4)

M-G Petite entretoise (x8)

M-H Grande entretoise (x8)

Assemblage

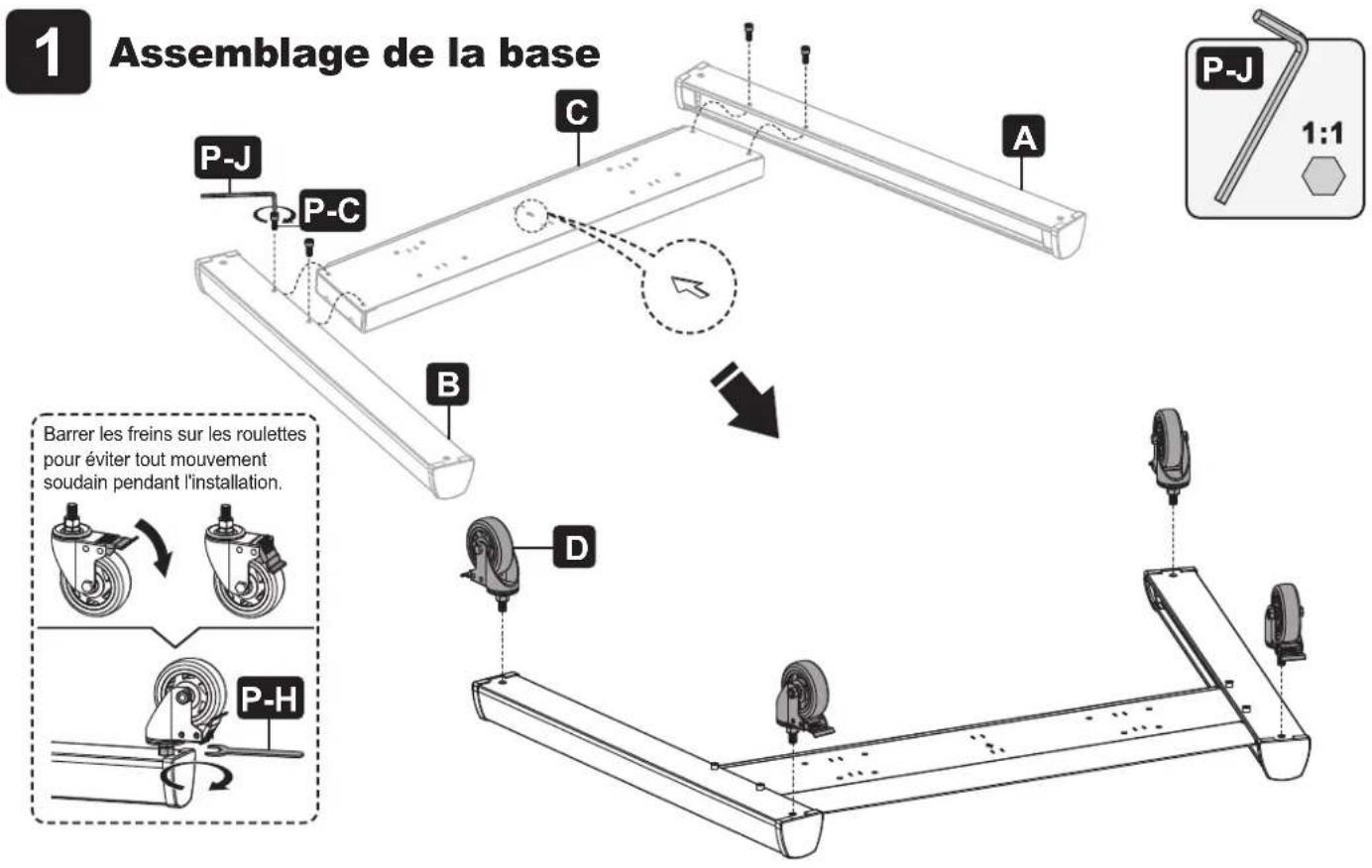

1 Assemblage de la base P-J P-C C A B P-J 1:1 Barrer les freins sur les roulettes pour éviter tout mouvement soudain pendant l'installation. D P-H

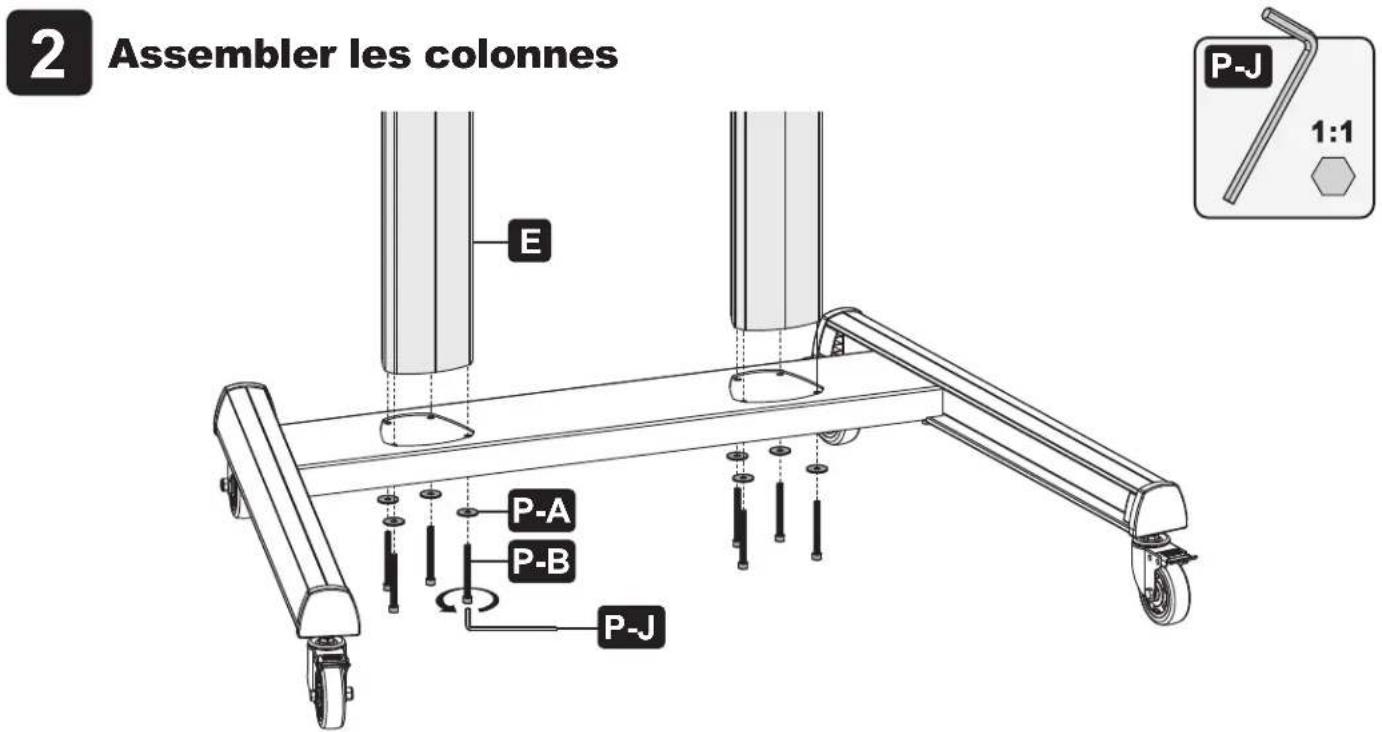

2 Assembler les colonnes P-J 1:1

Assemblage

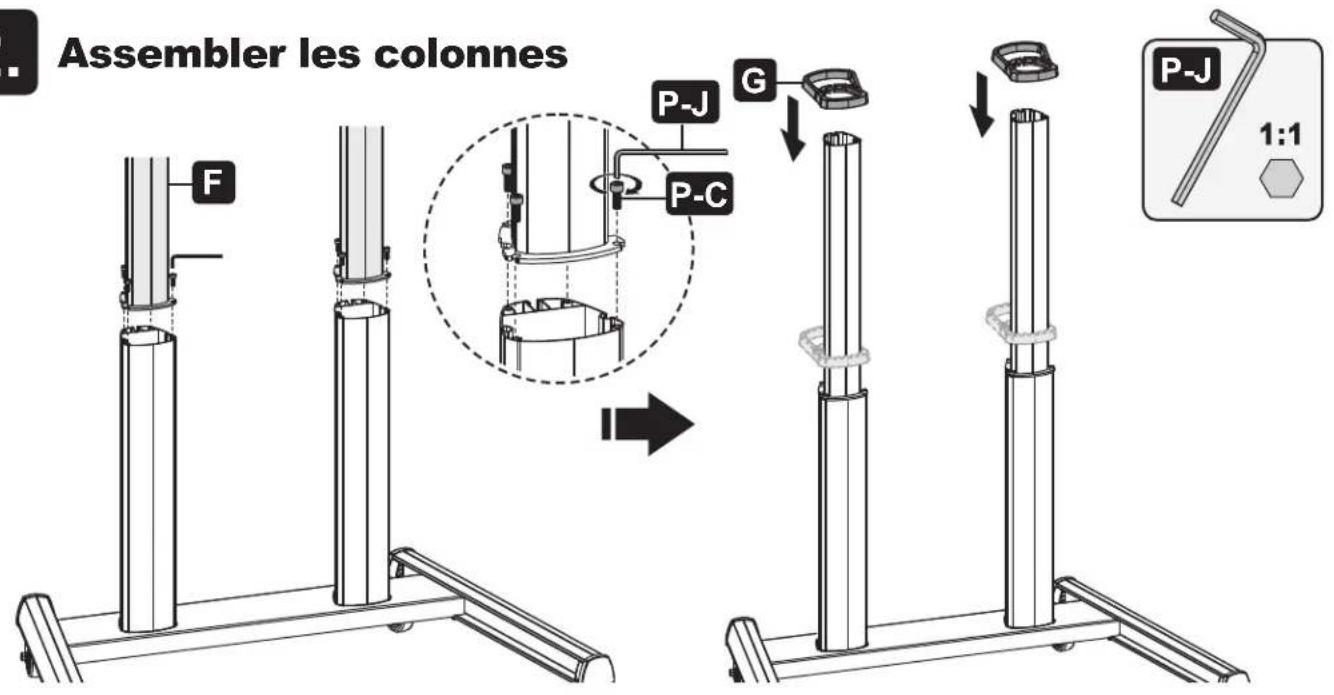

Assembler les colonnes F P-J G P-C P-J 1:1

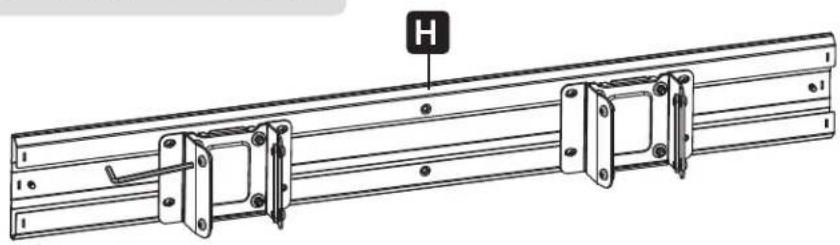

3 Fixer la plaque de montage à la colonne. Desserrer les vis pour laisser un espace supérieur à 4 mm.

>4 mm P-I

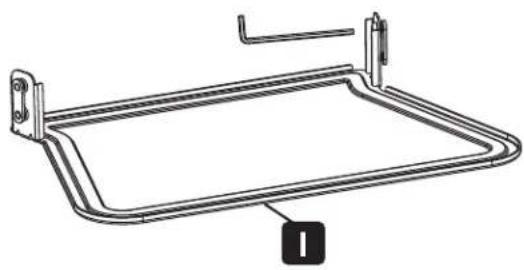

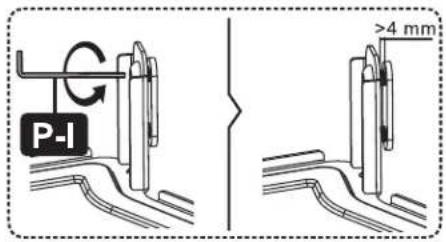

4 Assembler l'étagère pour équipement audiovisuel

P-I 1:1

Desserrer les vis pour laisser un espace supérieur à 4 mm.

P-I ≥4 mm

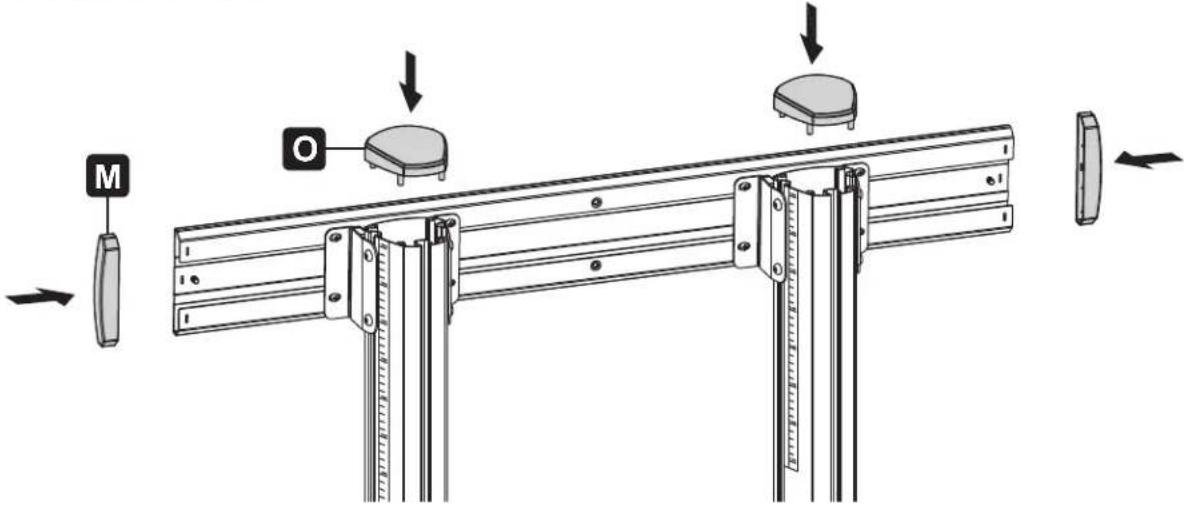

5 Assembler les couvercles supérieurs et les capuchons d'extrémité

6 Fixer le support du téléviseur à l'arrière d'un écran plat ou incurvé

7 Suspendre et retenir l'écran en place

• Tourner la vis inférieure dans le sens contraire des aiguilles d'une montre pour la serrer.
• Tourner la vis inférieure dans le sens horaire pour la desserrer.
• Utiliser un cadenas (non inclus) pour prévenir le vol de l'écran.

IMPORTANT : S'assurer que l'écran est correctement monté avant de le relâcher.

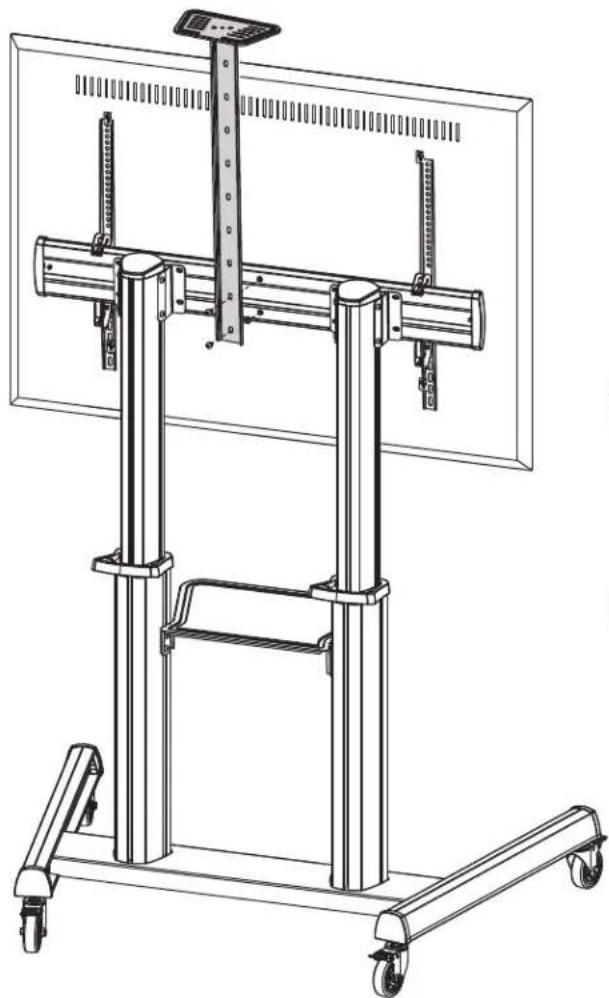

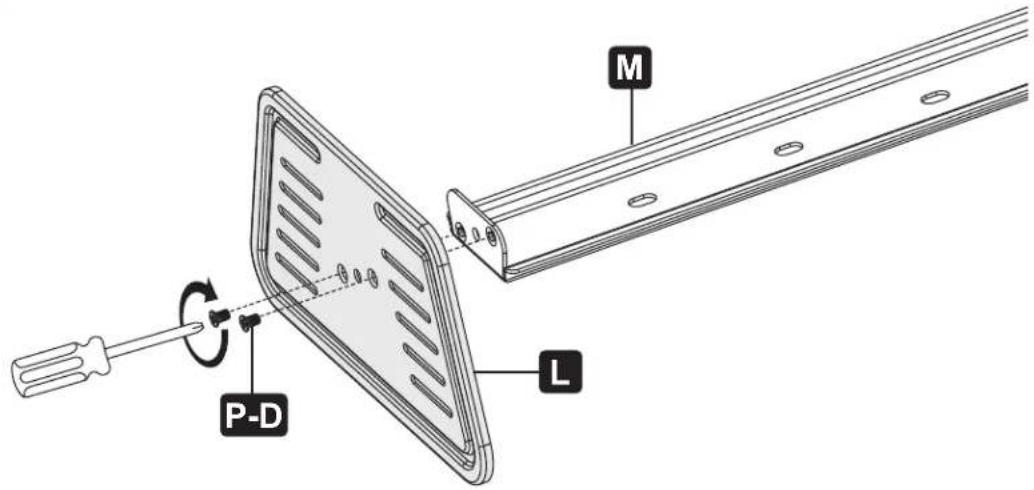

Assembler l'étagère pour caméra

M P-D L

P-I P-E P-F Fixer l'etagère pour à une position appre

P-I 1:1

Fixer l'étagère pour caméra à une position appropriée en fonction de la taille du téléviseur.

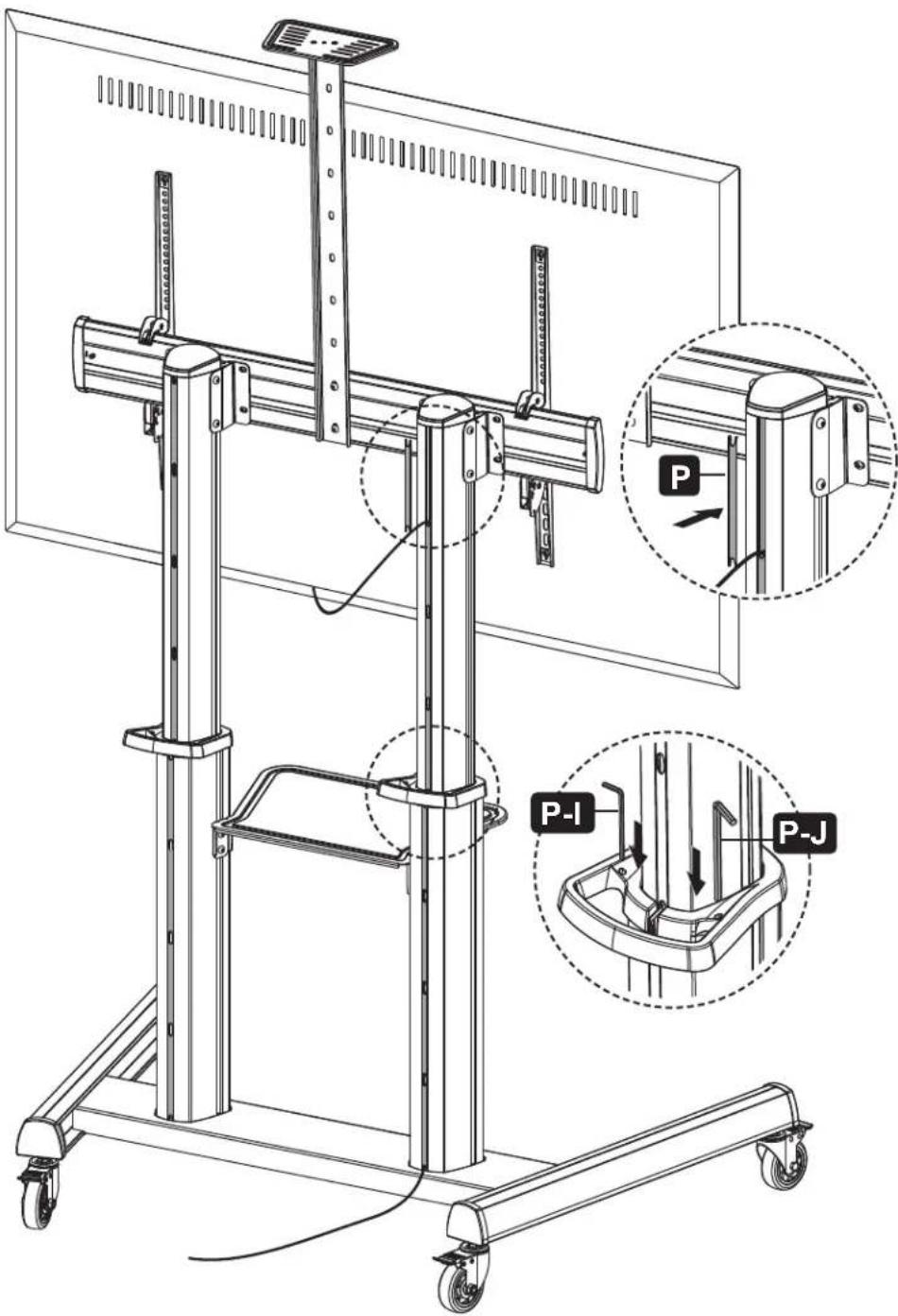

9 Gestion des câbles

-10° +5° 160 cm (63 po) 155 cm (61 po) 149,9 cm (59 po) 144,8 cm (57 po) 139,7 cm (55 po) 134,6 cm (53 po) 129,5 cm (51 po) 124,5 cm (49 po) Les marques de hauteur représentent la distance entre le sol et le centre de l'écran du téléviseur.

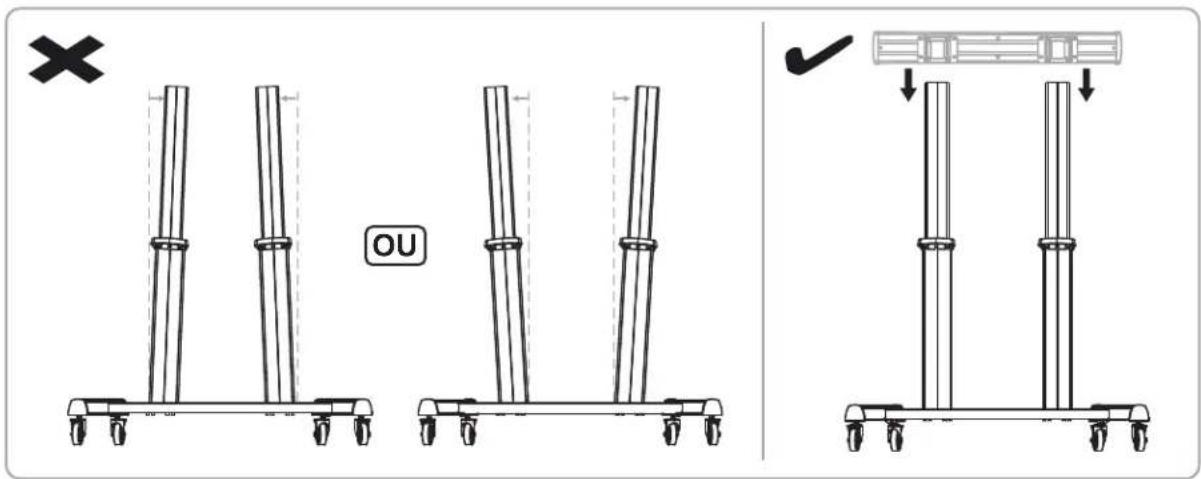

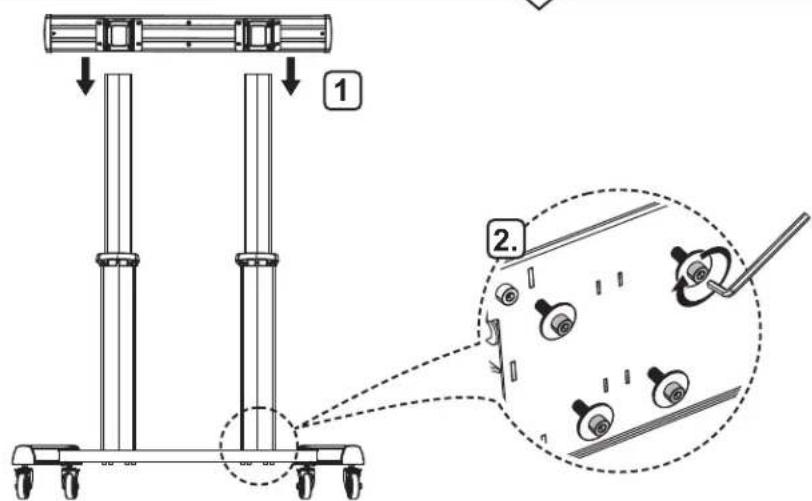

Dépannage

OU

Si les colonnes ne sont pas correctement alignées, la plaque de moulage peut ne pas être fixée aux colonnes. Suivre les étapes ci-dessous pour redresser les colonnes.

P-J 1:1 P-J

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois). • Pour toute question supplémentaire, visiter tripplite.com/support.
