Tipo de producto	Carro para pantalla móvil con estantes
Marca	Tripp Lite
Modelo	DMCS70120AMUL
Uso previsto	Solo interior
Compatibilidad VESA	200x200, 300x200, 300x300, 400x200, 400x300, 400x400, 600x400, 800x400, 800x600, 1000x600
Tipo de pantalla compatible	Pantallas planas y curvas
Carga máxima por estante	5 kg (11 lb) para el estante audiovisual y la bandeja de video
Altura ajustable del televisor	Centro de la pantalla de 124,5 cm a 160 cm del suelo
Material principal	Acero con recubrimiento antimicrobiano
Certificaciones	UL
Ruedas	Sí, con frenos
Estantes incluidos	Estante audiovisual, bandeja de video, estante para cámara
Gestión de cables	Sí, integrada
Inclinación de la pantalla	De -10° a +5°
Antirrobo	Lugar para candado (no incluido)
Garantía	5 años limitada
Limpieza	Limpiar con un paño suave y seco
País de origen	Fabricado en China (información deducida)

Preguntas frecuentes - DMCS70120AMUL Tripp Lite

¿Cuál es el peso máximo que puede soportar el estante audiovisual?

El estante audiovisual puede soportar hasta 5 kg (11 lb).

¿Este soporte para TV móvil es compatible con una pantalla curva?

Sí, el DMCS70120AMUL está diseñado para pantallas planas y curvas.

¿Cuáles son los estándares VESA compatibles?

Es compatible con los estándares VESA de 200x200 a 1000x600.

¿Cómo ajustar la altura del televisor?

La altura se ajusta aflojando los tornillos de la placa de montaje, deslizando la placa a la altura deseada y luego apretando los tornillos. La altura del centro de la pantalla varía de 124,5 cm a 160 cm del suelo.

¿El carro es fácil de mover?

Sí, gracias a sus ruedas con frenos, se mueve fácilmente y se bloquea para evitar movimientos accidentales.

¿Hay protección antimicrobiana en este soporte?

Sí, el carro cuenta con una protección antimicrobiana para una higiene reforzada.

¿Cuál es la garantía ofrecida por Tripp Lite?

Tripp Lite ofrece una garantía limitada de 5 años contra defectos de materiales y mano de obra.

¿Puedo instalar un estante adicional?

El carro viene con un estante audiovisual, una bandeja de video y un estante para cámara. No se proporciona ningún estante adicional, pero puede usar accesorios compatibles.

¿Cómo asegurar mi televisor contra robos?

Se proporciona un lugar para candado en el soporte para bloquear la pantalla en su lugar.

¿Qué hacer si falta una pieza durante el montaje?

Consulte la lista de verificación de componentes en el manual. Si falta una pieza, comuníquese con el soporte de Tripp Lite en tripplite.com/support.

MANUAL DE USUARIO DMCS70120AMUL Tripp Lite

Manual del Propietario

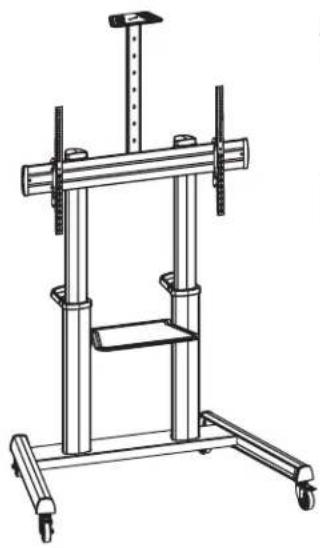

Carro Móvil para Pantalla para Servicio Súper Pesado con Certificación UL y Protección Antimicrobiana

Modelo: DMCS70120AMUL

PRECAUCIÓN: NO EXCEDA LA CAPACIDAD DE CARGA MÁXIMA INDICADA. ¡PUEDEN OCURRIR LESIONES SEVERAS O DAÑOS A LA PROPIEDAD!

200 × 200 / 300 × 200 /

300×300/400×200/

400×300/400×400/

600×400/800×400/

800×600/1000×600

120 kg [20-4-15] Soporte para TV de Panama

Excelencia en Manufactura.

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

Copyright © 2022 Tripp Lite. Todos los derechos reservados.

Instrucciones de Seguridad

ADVERTENCIA

No inicie la instalación hasta que haya leído y entendido las instrucciones y advertencias contenidas en este manual. Si tiene alguna pregunta con respecto a cualquiera de las instrucciones o advertencias, visite tripplite.com/support.

Pueden ocurrir lesiones graves o fatales si los niños suben a mobiliario de equipo de audio o video. Un control remoto o juguetes colocados en el carro pueden alentar a un niño a escalar el carro, haciendo que este se vuelque sobre el niño.

Reubicar el equipo de audio o video en muebles no diseñados específicamente para soportar el equipo de audio o video puede resultar en lesiones graves o fatales causadas por el derrumbe del mobiliario o volcadura sobre un niño.

El uso con equipos más pesados que los pesos nominales especificados puede resultar en inestabilidad y dar lugar a posibles lesiones.

• Observe cuidadosamente las instrucciones de ensamble. La instalación incorrecta puede originar inestabilidad, causando posibles lesiones.
• Se deben usar equipos de seguridad y herramientas adecuadas. Este producto debe ser instalado únicamente por profesionales calificados.
• Asegure que la superficie de apoyo soporte con seguridad el peso combinado de todo el hardware y componentes instalados.
• Use los tornillos de instalación suministrados. NO APRIETE EN EXCESO los tornillos de instalación.
• Este producto contiene pequeñas piezas que pueden ser un riesgo de asfixia si se ingieren. Mantenga estas piezas fuera del alcance de los niños.
• Este producto está diseñado para usarse solo en interiores. Usar este producto en exteriores podría derivar en fallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en cuanto a materiales y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto resultara defectuoso en cuanto a materiales o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que es posible que las limitaciones anteriores no se apliquen a usted. Esta garantía le otorga derechos legales específicos y es posible que le asistan otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.

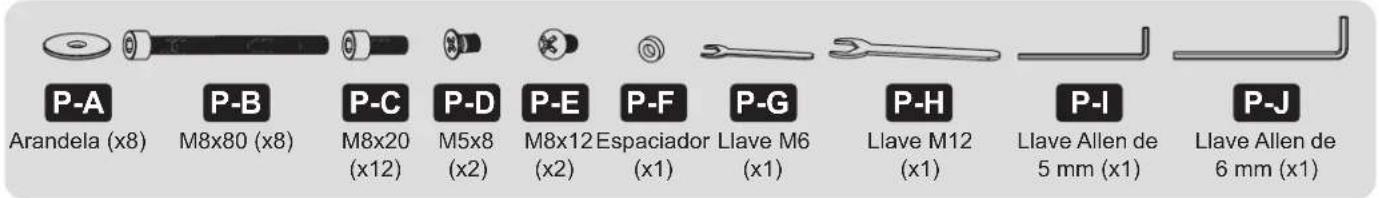

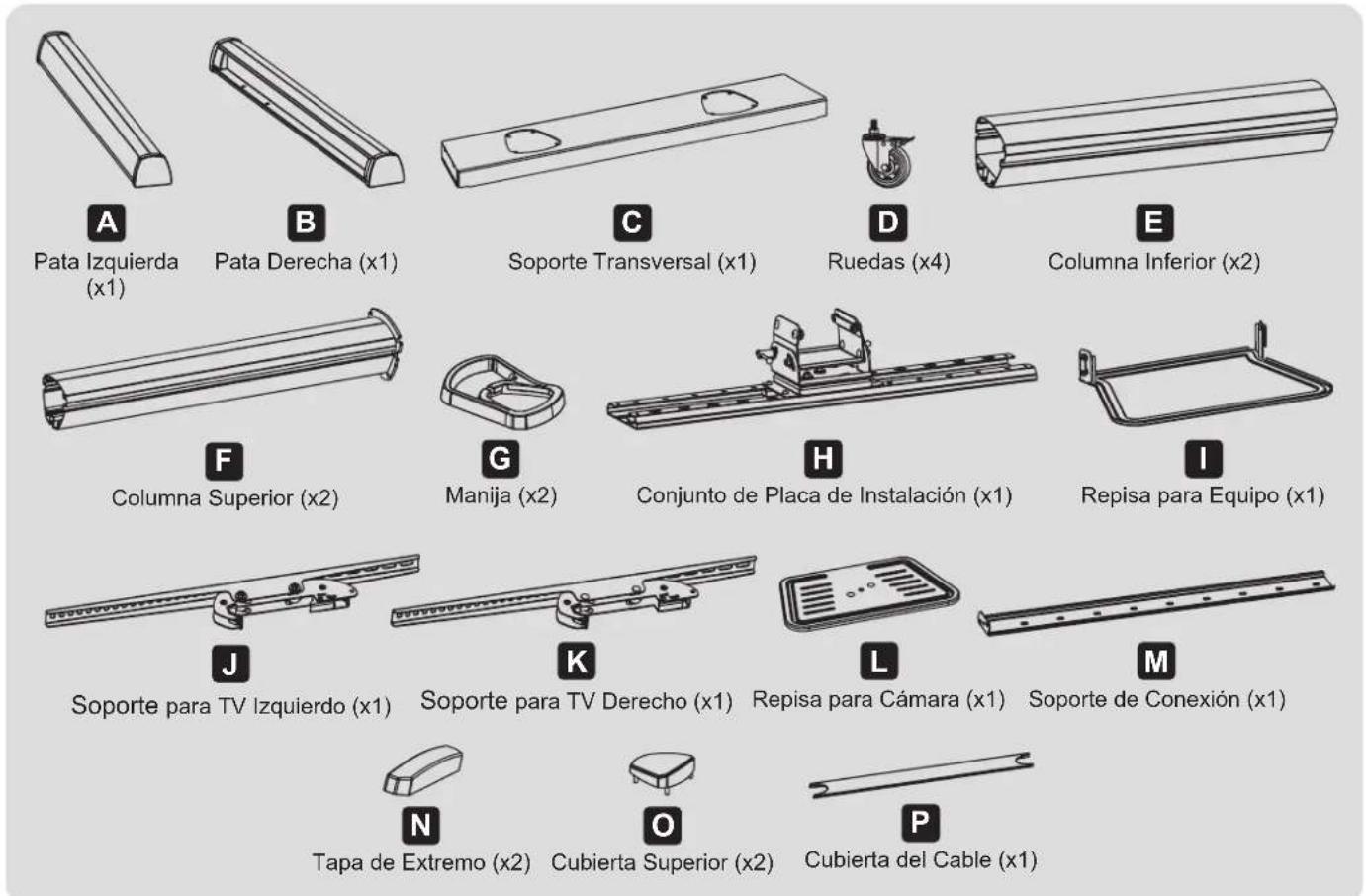

Lista de Comprobación de Componentes

IMPORTANTE: Antes de proceder a instalar, asegúrese de haber recibido todas las partes de acuerdo con la lista de comprobación de componentes. Si faltase alguna parte o estuviese dañada, visite tripplite.com/support para solicitar servicio.

Paquete P

Paquete M

M-A
M5x14 (x4)

M-B
M6×14 (x4)

M-C
M6x30 (x4)

M-D
M8x30 (x4)

M-E
M8x50 (x4)

M-F
Arandela (x4)

M-G
Espaciador

M-H
Pequeño
Espaciador
Grande (x8)
(x8)

Ensamble

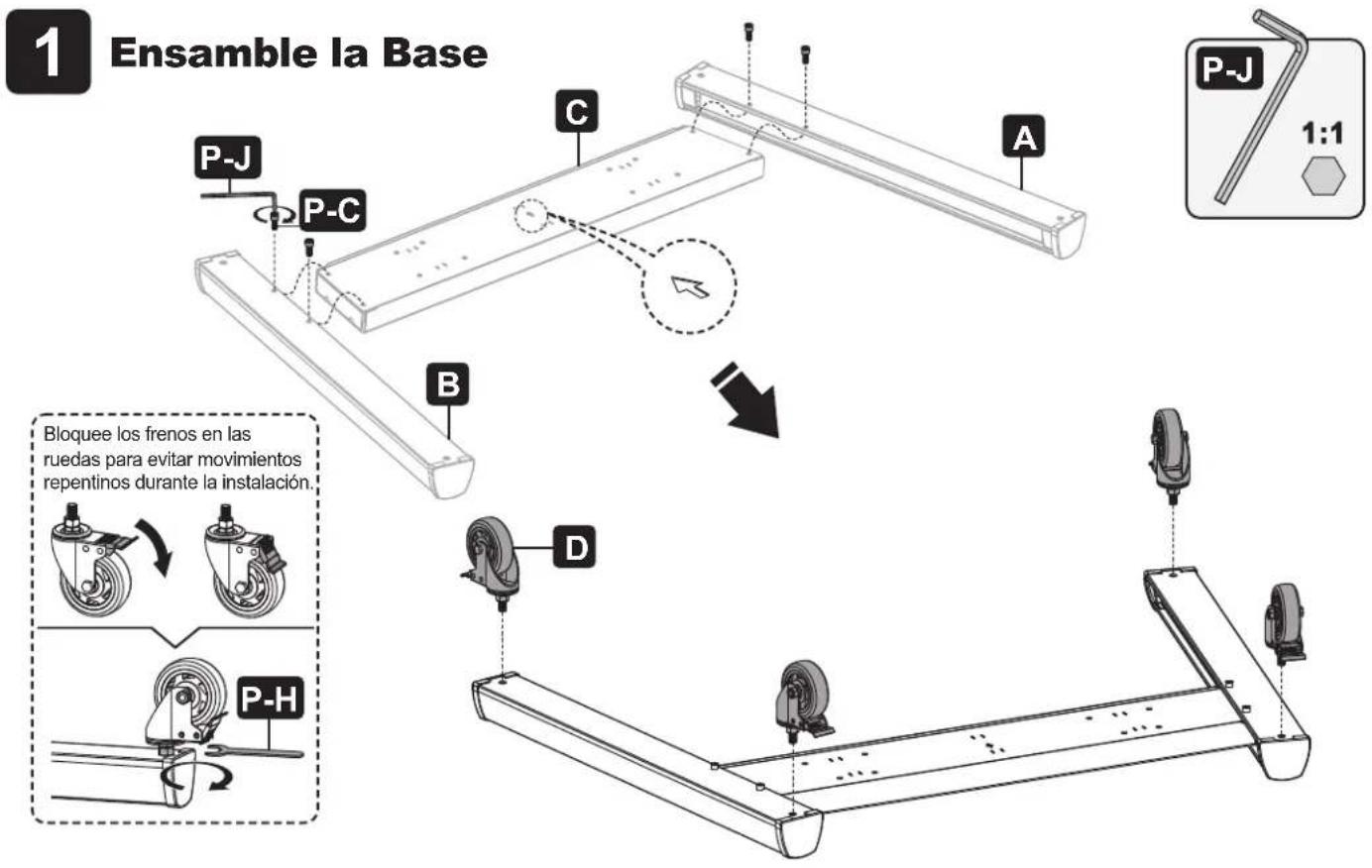

1 Ensamble la Base P-J P-C C A B P-J 1:1 Bloquee los frenos en las ruedas para evitar movimientos repentinos durante la instalación. D P-H

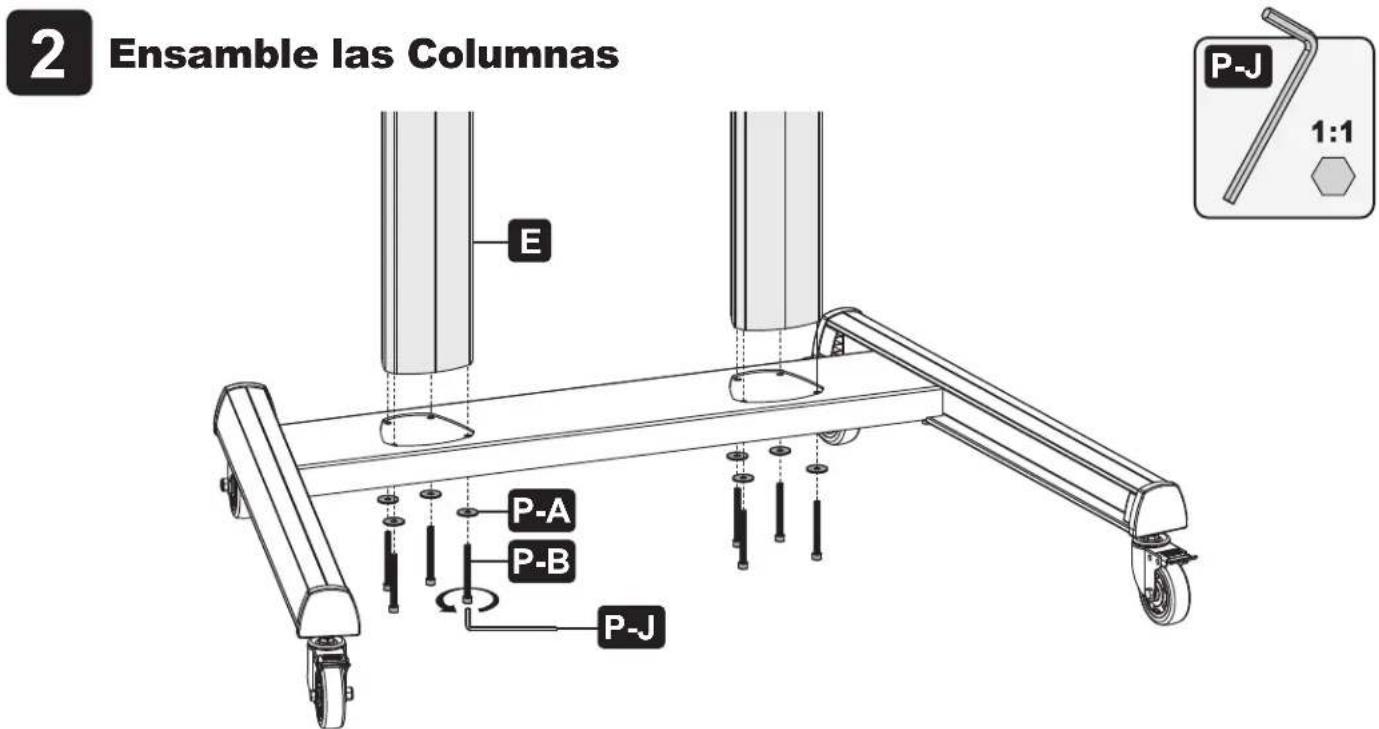

2 Ensamble las Columnas E P-A P-B P-J P-J 1:1

Ensamble

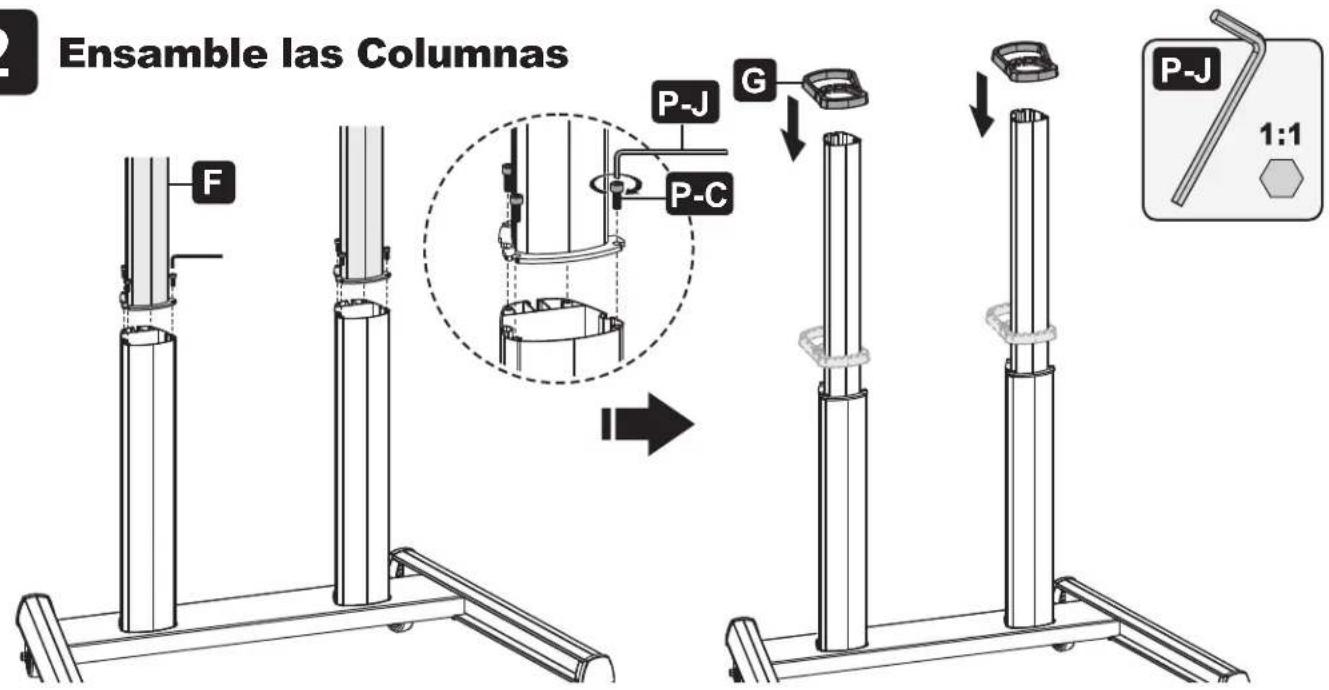

Ensamble las Columnas F P-J G P-C P-J 1:1 Hexagon

3 Fije la Placa de Instalación a la Columna
Afloje los tornillos para dejar un espacio mayor a 4 mm.

P-I >4 mm

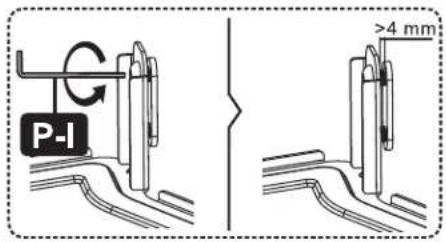

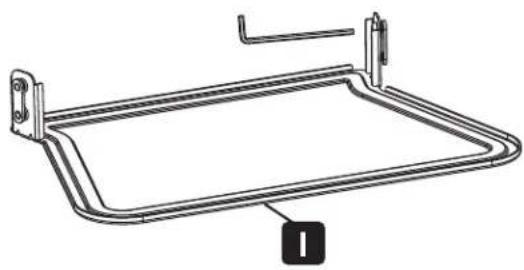

4 Ensamble la Repisa para Equipo de AV

Afloje los tornillos para dejar un espacio mayor a 4 mm.

P-I ≥4 mm

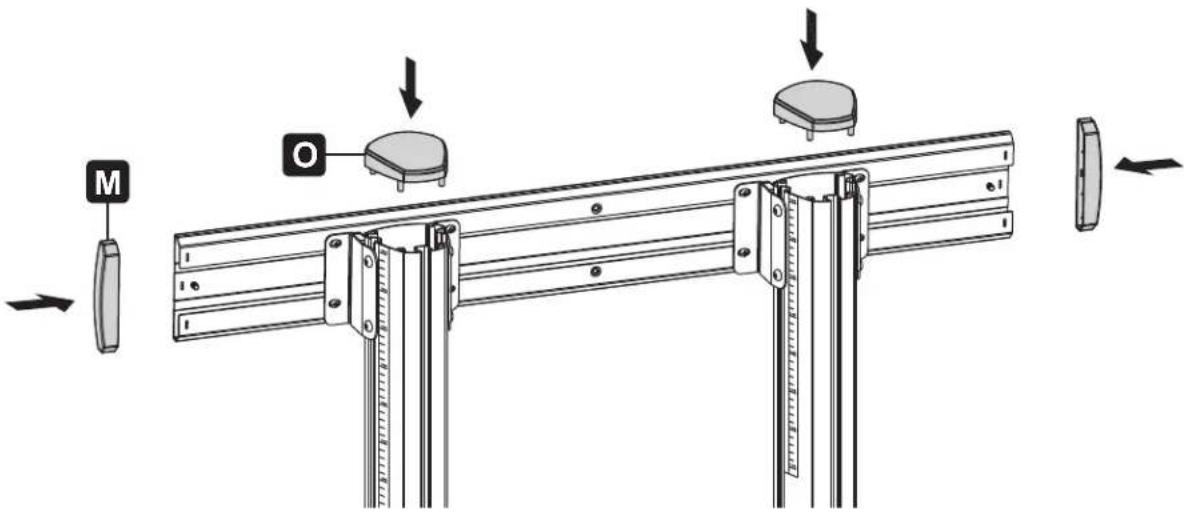

5 Ensamble las Tapas Superiores y Tapas de Extremo

6

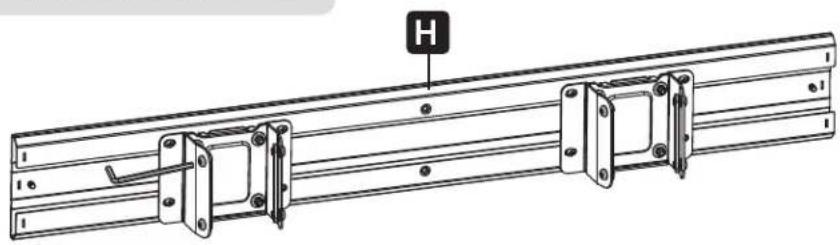

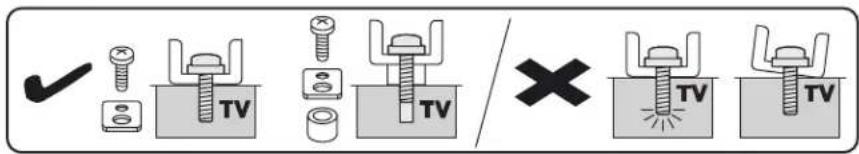

Fije el Soporte de TV a la Parte Posterior de una Pantalla Plana o Curva

7 Cuelgue y Asegure la Pantalla

• Gire el tornillo inferior en sentido opuesto a las manecillas del reloj para apretarlo.
• Gire el tornillo inferior en el sentido de las manecillas del reloj para aflojarlo.
• Use un candado (no incluido) para evitar el robo de la pantalla.

IMPORTANTE: Asegúrese de que la pantalla esté correctamente instalada antes de soltarla.

Ensamble

8

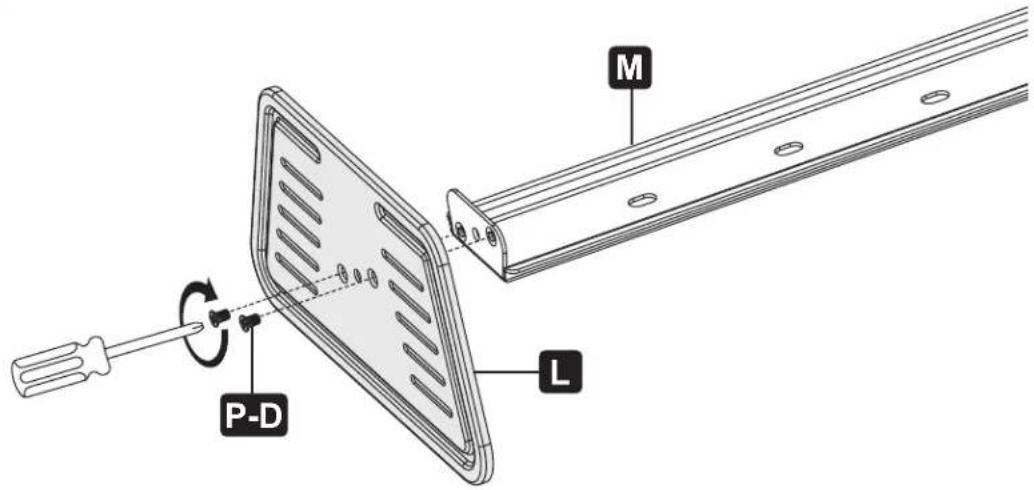

Ensamble la Repisa para Cámara

M P-D L

P-I P-E P-F Fije la Repisa para en la posición corre

P-I 1:1

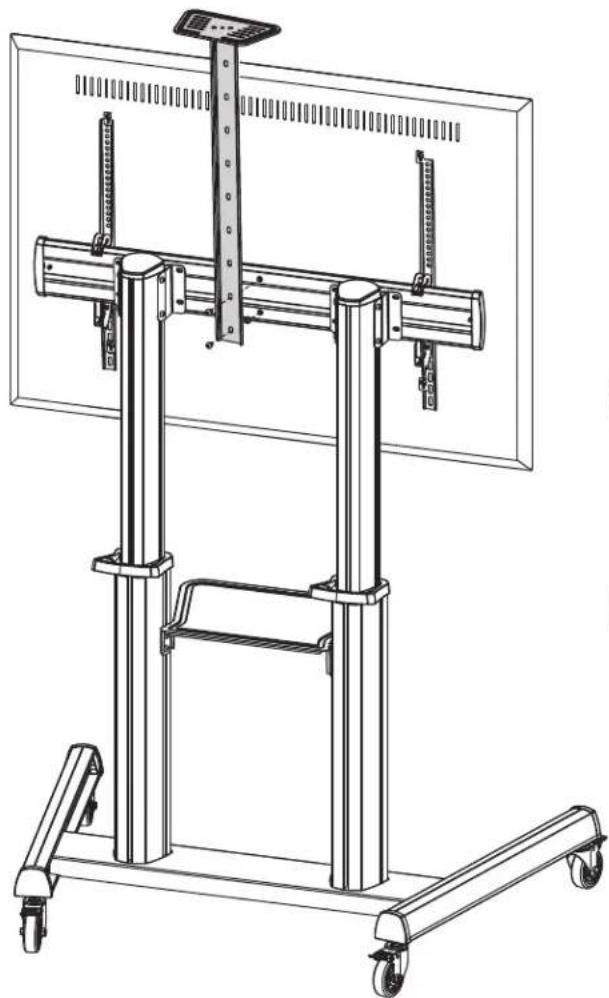

Fije la Repisa para cámara en la posición correcta según el tamaño de la TV.

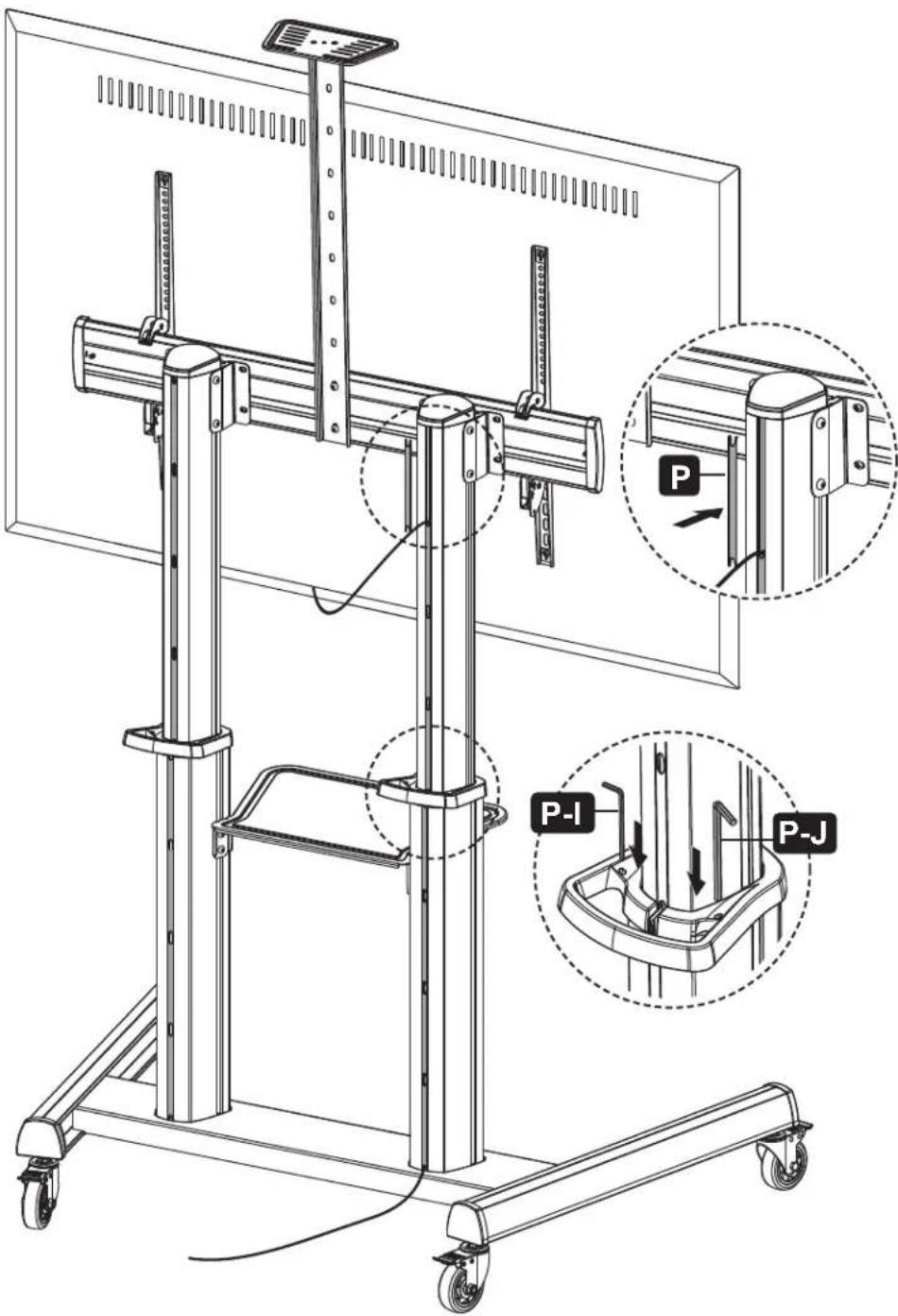

9 Administración del Cableado

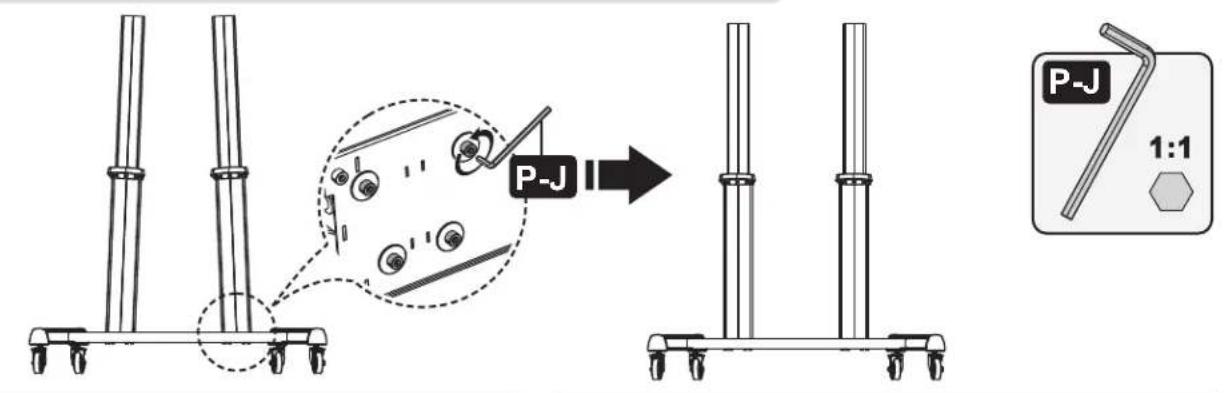

Solución de Problemas

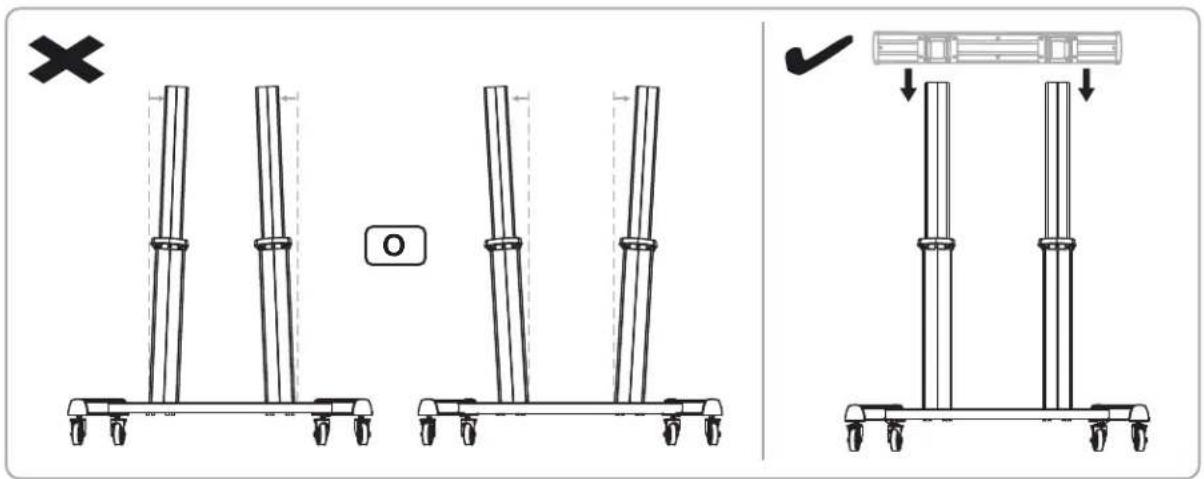

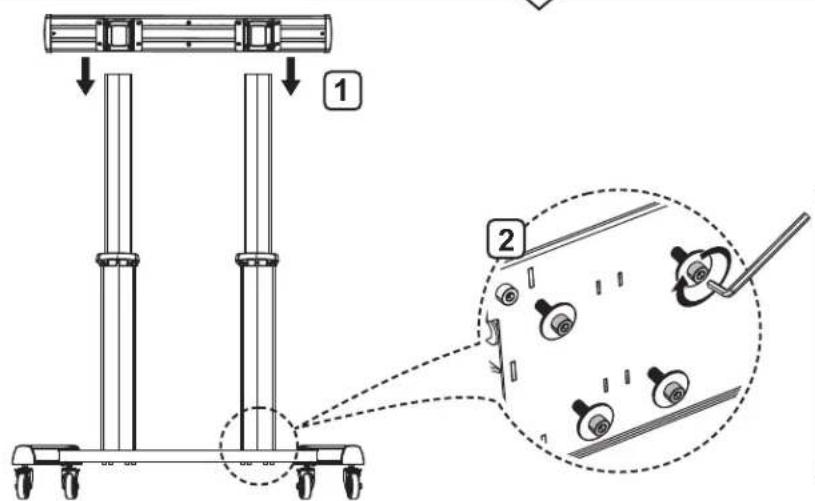

Si las columnas no están alineadas correctamente, la placa de unión puede fallar en fijarse a las columnas. Siga los pasos siguientes para volver a ensamblar las columnas.

P-J 1:1

• Compruebe a intervalos regulares (al menos trimestralmente) que el soporte esté bien instalado y sea seguro para usarse.
• Para cualquier pregunta adicional, visite tripplite.com/support.
