Produkttyp	Mobiler Bildschirmwagen mit Regalen
Marke	Tripp Lite
Modell	DMCS70120AMUL
Verwendungszweck	Nur für den Innenbereich
VESA-Kompatibilität	200x200, 300x200, 300x300, 400x200, 400x300, 400x400, 600x400, 800x400, 800x600, 1000x600
Kompatibler Bildschirmtyp	Flache und gebogene Bildschirme
Maximale Belastung pro Regal	5 kg (11 lb) für das AV-Regal und die Videoplatte
Verstellbare Höhe des Fernsehers	Bildschirmmitte von 124,5 cm bis 160 cm über dem Boden
Hauptmaterial	Stahl mit antimikrobieller Beschichtung
Zertifizierungen	UL
Rollen	Ja, mit Bremsen
Mitgelieferte Regale	AV-Regal, Videoplatte, Kameraregal
Kabelmanagement	Ja, integriert
Neigung des Bildschirms	Von -10° bis +5°
Diebstahlsicherung	Platz für Vorhängeschloss (nicht enthalten)
Garantie	5 Jahre eingeschränkt
Reinigung	Mit einem weichen, trockenen Tuch reinigen
Herkunftsland	Hergestellt in China (abgeleitete Information)

Häufig gestellte Fragen - DMCS70120AMUL Tripp Lite

Wie hoch ist die maximale Belastung des AV-Regals?

Das AV-Regal kann bis zu 5 kg (11 lb) tragen.

Ist dieser mobile TV-Ständer mit einem gebogenen Bildschirm kompatibel?

Ja, der DMCS70120AMUL ist für flache und gebogene Bildschirme ausgelegt.

Welche VESA-Standards werden unterstützt?

Er unterstützt die VESA-Standards von 200x200 bis 1000x600.

Wie stelle ich die Höhe des Fernsehers ein?

Die Höhe wird eingestellt, indem die Schrauben der Montageplatte gelöst, die Platte auf die gewünschte Höhe geschoben und die Schrauben wieder festgezogen werden. Die Höhe der Bildschirmmitte variiert von 124,5 cm bis 160 cm über dem Boden.

Ist der Wagen leicht zu bewegen?

Ja, dank seiner Rollen mit Bremsen lässt er sich leicht bewegen und wird arretiert, um unbeabsichtigte Bewegungen zu verhindern.

Gibt es einen antimikrobiellen Schutz an diesem Ständer?

Ja, der Wagen verfügt über einen antimikrobiellen Schutz für verbesserte Hygiene.

Welche Garantie bietet Tripp Lite?

Tripp Lite bietet eine eingeschränkte Garantie von 5 Jahren auf Material- und Verarbeitungsfehler.

Kann ich ein zusätzliches Regal installieren?

Der Wagen wird mit einem AV-Regal, einer Videoplatte und einem Kameraregal geliefert. Es ist kein zusätzliches Regal vorgesehen, aber Sie können kompatibles Zubehör verwenden.

Wie sichere ich meinen Fernseher gegen Diebstahl?

Auf dem Ständer ist ein Platz für ein Vorhängeschloss vorgesehen, um den Bildschirm zu sichern.

Was tun, wenn beim Zusammenbau ein Teil fehlt?

Überprüfen Sie die Komponentenliste in der Anleitung. Wenn ein Teil fehlt, kontaktieren Sie den Tripp Lite Support unter tripplite.com/support.

BEDIENUNGSANLEITUNG DMCS70120AMUL Tripp Lite

Model: DMCS70120AMUL

CAUTION: DO NOT EXCEED MAXIMUM LISTED WEIGHT CAPACITY. SERIOUS INJURY OR PROPERTY DAMAGE MAY OCCUR!

200 × 200 / 300 × 200 /

300 × 300 / 400 × 200 /

400×300/400×400/

600×400/800×400/

800 X 600 / 1000 X 600

264 lb.

TV Mount

11 lb./5

AV Shelf

11 lb. / 5 kg

Video Tray

Español 13 • Français 25 • Русский 37 • Deutsch 49

WARRANTY REGISTRATION

Hochbelastbarer mobiler Bildschirmwagen mit UL-Zertifizierung und antimikrobiellem Schutz

Modell: DMCS70120AMUL

ACHTUNG: DIE ANGEGEBENE MAXIMALE NUTZLAST DARF NICHT ÜBERSCHRITTEN WERDEN. EINE ÜBERSCHREITUNG KANN ZU SCHWEREN VERLETZUNGEN UND ERHEBLICHEN SACHSCHÄDEN FÜHREN!

200 × 200 / 300 × 200 /

300 × 300 / 400 × 200 /

400×300/400×400/

600×400/800×400/

800 X 600 / 1000 X 600

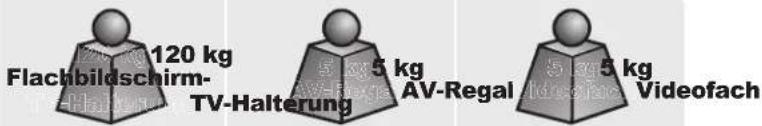

120 kg Flachbildschirm- TV-Halterung 5 kg AV-Regal 5 kg Videofach

English 1 • Español 13 • Français 25 • Русский 37

TRIPP·LITE

Copyright © 2022 Tripp Lite. Alle Rechte vorbehalten.

Sicherheitshinweise

WARNUNG

Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in diesem Handbuch gelesen und verstanden haben. Sollten Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sie tripplite.com/support.

Es kann zu schweren oder tödlichen Verletzungen kommen, wenn Kinder auf Möbel klettern, auf denen Audio- und/oder Videogeräte stehen. Eine Fernbedienung oder Spielzeug, das auf dem Wagen liegt, kann ein Kind dazu anregen, auf den Wagen zu klettern, der umkippen und auf das Kind fallen kann.

Wenn Audio- und/oder Videogeräte auf Möbel gestellt werden, die nicht speziell für diese Geräte ausgelegt sind, kann dies schwere oder tödliche Verletzungen zur Folge haben, sollte das Möbelstück umkippen und auf ein Kind fallen.

Die Verwendung mit Geräten, die schwerer als die angegebenen Nenngewichte sind, kann zu Instabilität und damit zu Verletzungen führen.

• Halten Sie die Montageanweisungen genau ein. Eine unsachgemäße Installation kann zu Instabilität und damit zu Verletzungen führen.
• Es sind Sicherheitseinrichtungen und geeignete Werkzeuge zu verwenden. Dieses Produkt sollte nur von qualifizierten Fachleuten installiert werden.
• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.
• Verwenden Sie die mitgelieferten Befestigungsschrauben. Ziehen Sie die Befestigungsschrauben NICHT zu fest an.
• Dieses Produkt enthält Kleinteile, die beim Verschlucken zu Erstickungsgefahr führen können. Diese Teile von Kindern fernhalten.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung dieses Produktes im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie und Produktregistrierung

5-Jahres-Garantie

Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTE GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da individuelle Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.

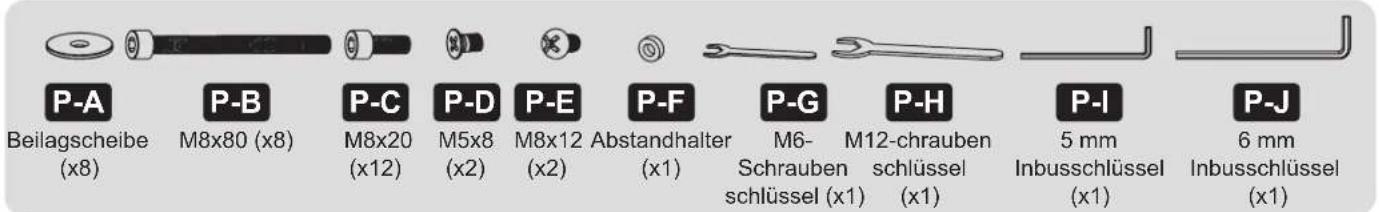

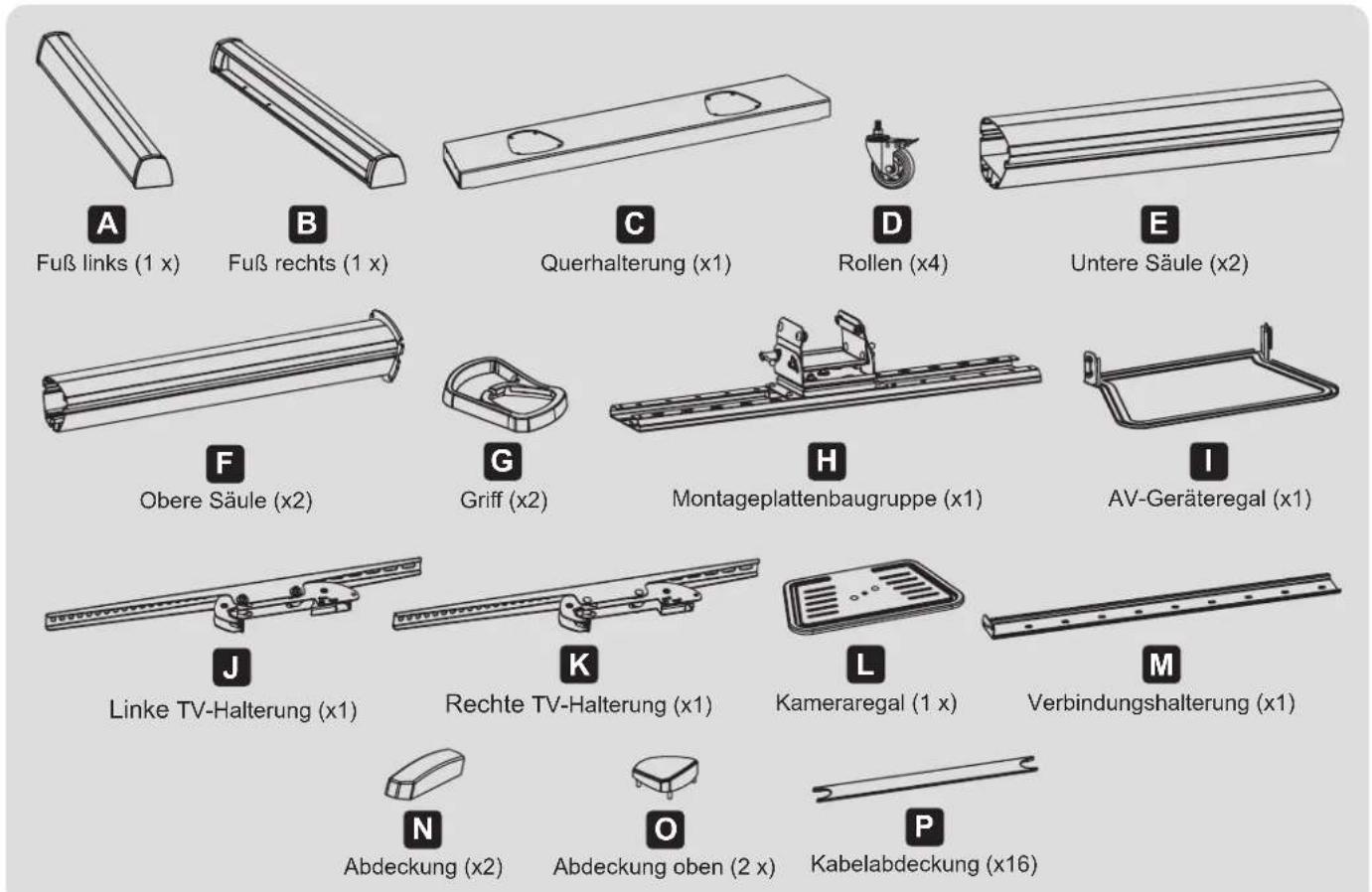

Komponentenliste

WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile fehlen oder fehlerhaft sind, besuchen Sie tripplite.com/support für den Kundendienst.

Paket P

Paket M

M5×14 (×4)

M6x14 (x4)

M6x30 (x4)

M8x30 (x4)

M8x50 (x4)

Beilagscheibe

e Kleiner Großer
(4 x)
tandhalter Abstandhalter
(8 x)

Großer

Montage

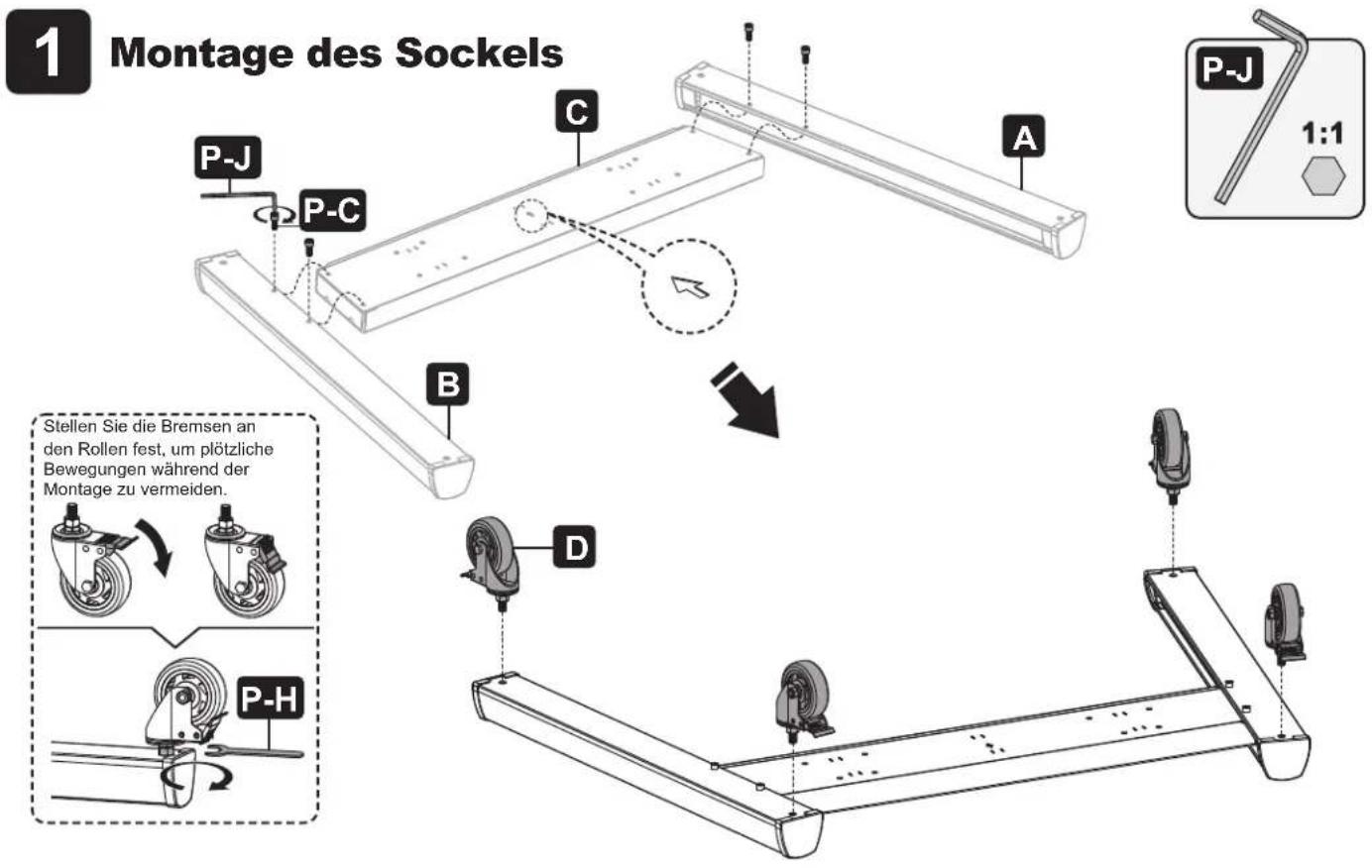

1 Montage des Sockels P-J P-C C A B P-J 1:1 Stellen Sie die Bremsen an den Rollen fest, um plötzliche Bewegungen während der Montage zu vermeiden. D P-H

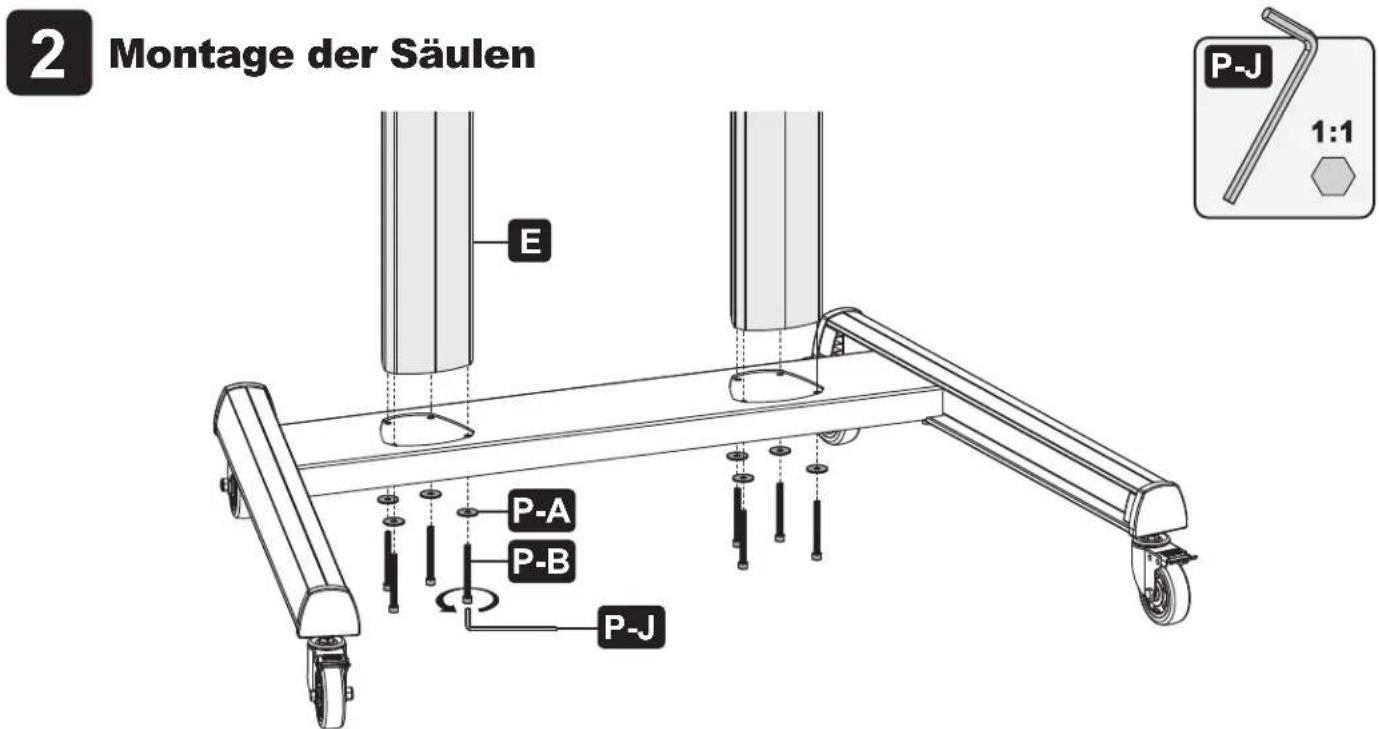

2 Montage der Säulen E P-A P-B P-J P-J 1:1

Montage

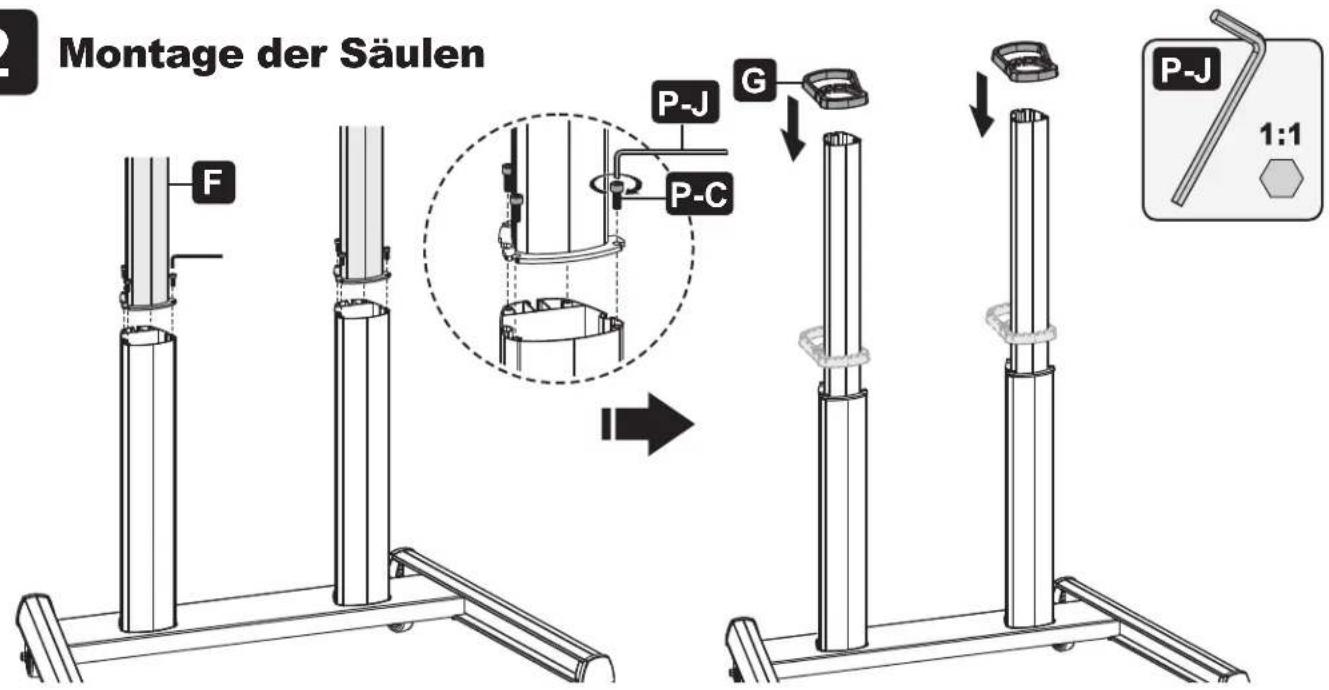

Montage der Säulen F P-J G P-C P-J 1:1

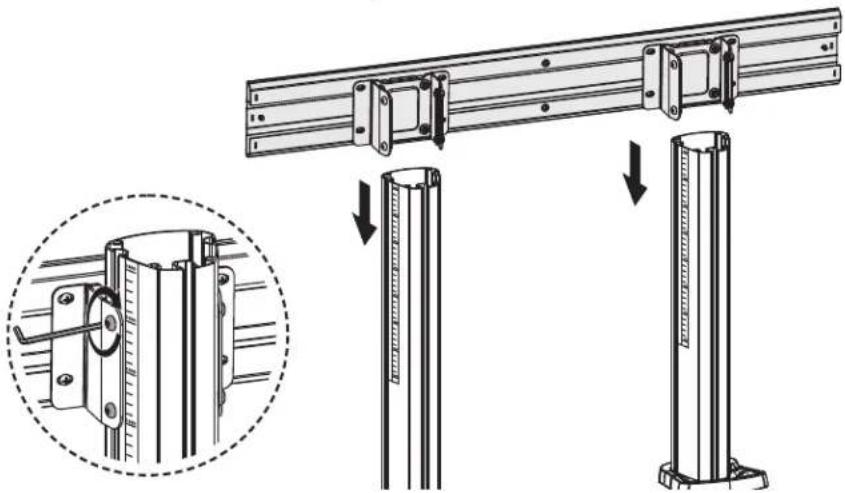

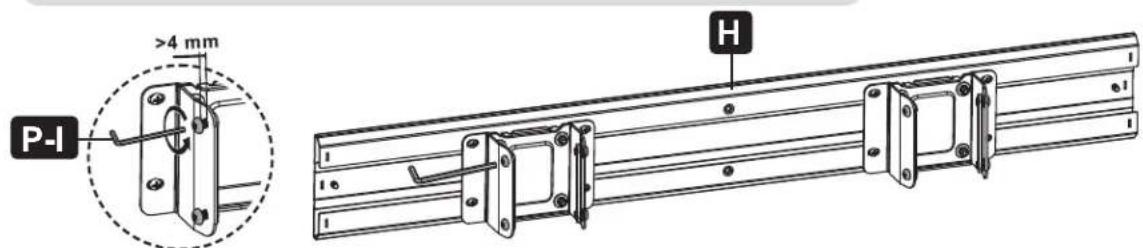

3 Befestigen der Montageplatte an der Säule
Lösen Sie die Schrauben, um einen Abstand von mehr als 4 mm freizulassen.

P-I >4 mm H

P-I 1:1

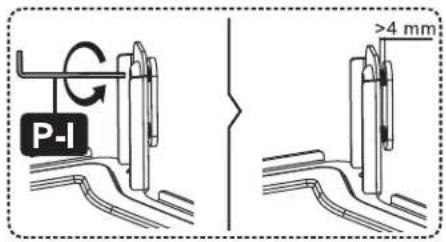

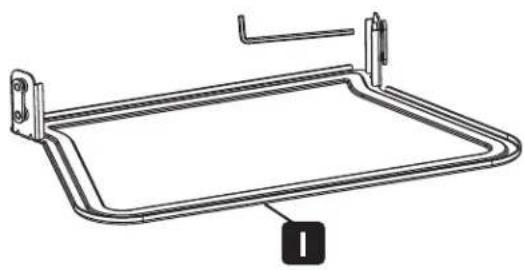

4 Montage des AV-Geräteregals

Lösen Sie die Schrauben, um einen Abstand von mehr als 4 mm freizulassen.

P-I ≥4 mm

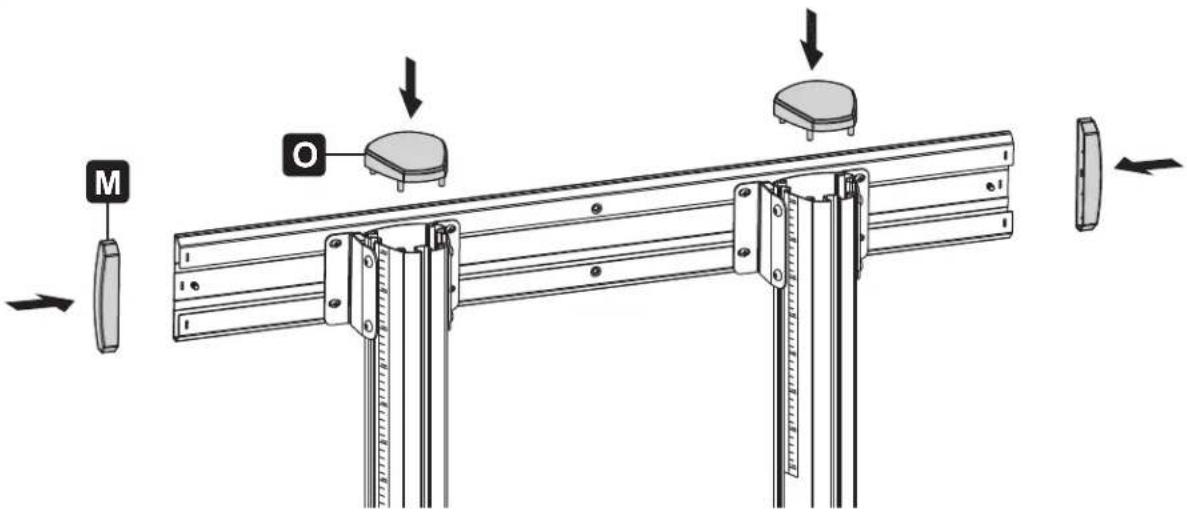

5 Montage der oberen Abdeckungen und Endkappen

6

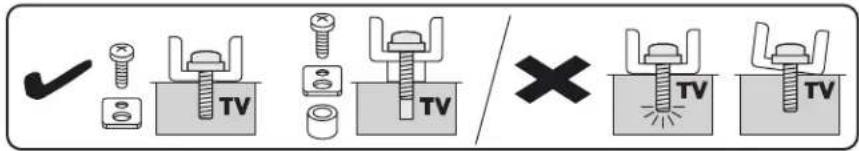

Befestigen der TV-Halterung auf der Rückseite eines flachen oder gewölbten Bildschirms

7 Aufhängen und Befestigen des Bildschirms

• Drehen Sie die untere Schraube gegen den Uhrzeigersinn, um sie festzuziehen.
• Drehen Sie die untere Schraube im Uhrzeigersinn, um sie zu lösen.
• Verwenden Sie ein Vorhängeschloss (nicht im Lieferumfang enthalten), um den Diebstahl des Bildschirms zu verhindern.

WICHTIG: Stellen Sie sicher, dass der Bildschirm korrekt befestigt ist, bevor Sie ihn loslassen.

Montage

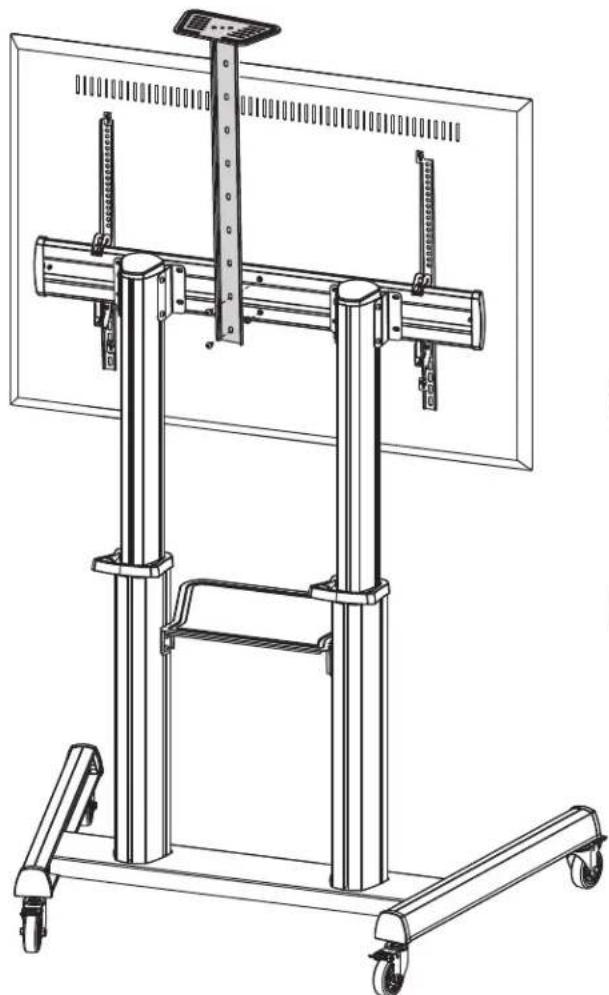

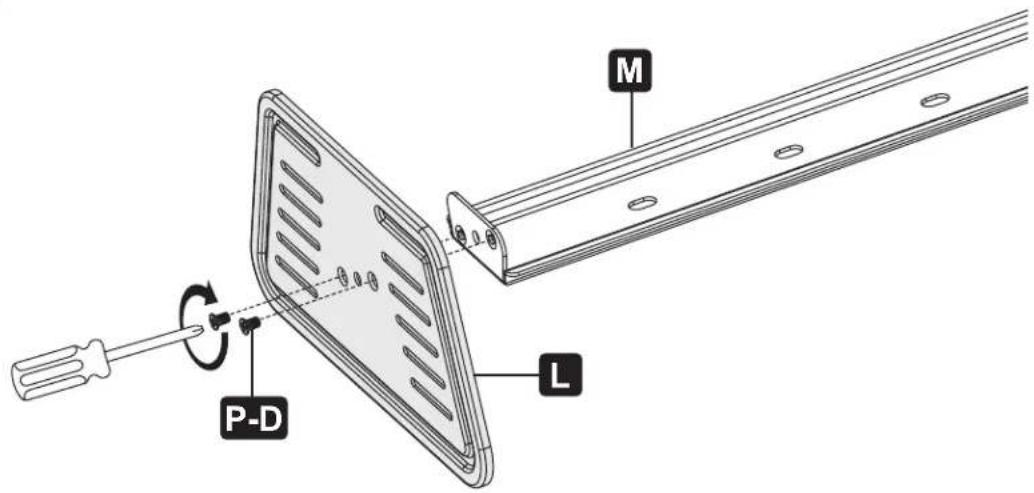

8 Montieren des Kameraregals

M P-D L

P-I P-E P-F Bringen Sie das Kameraregal entspr

P-I 1:1

Bringen Sie das Kameraregal entsprechend der Größe des Fernsehers an der richtigen Position an.

Montage

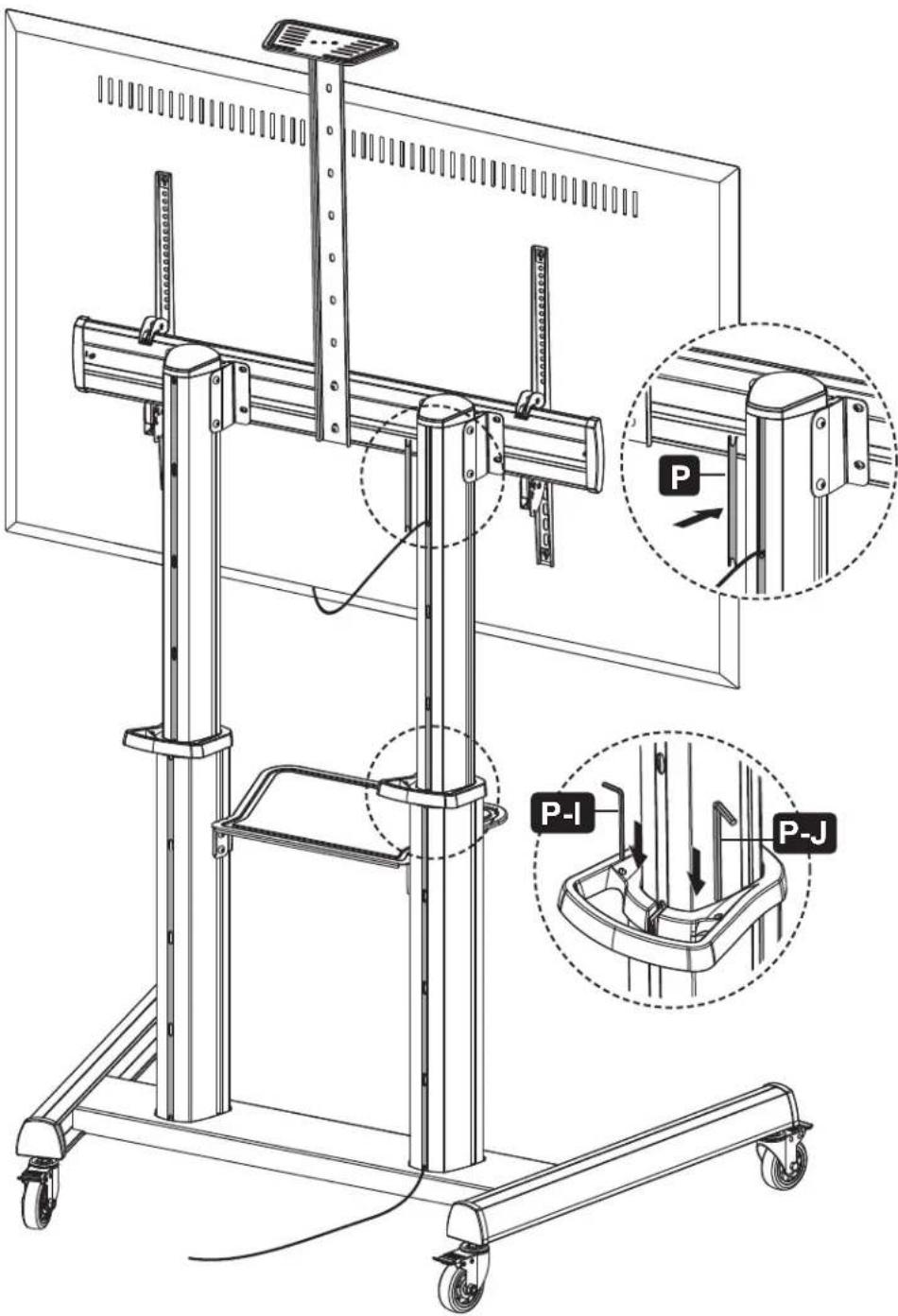

9 Kabelführung

Die Höhenmarkierungen stellen den Abstand vom Boden zur Mitte des Bildschirms dar.

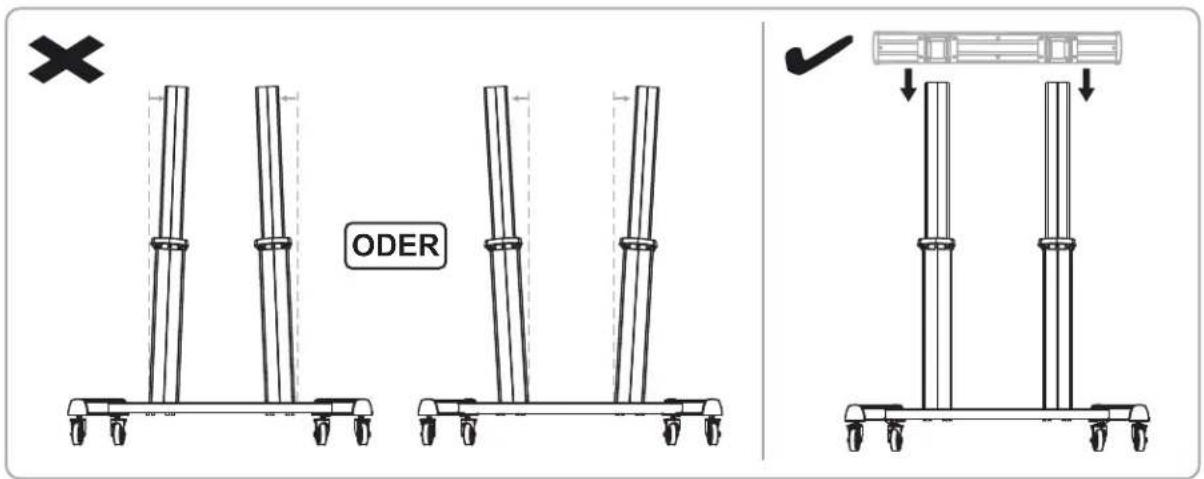

Fehlerbehebung

ODER

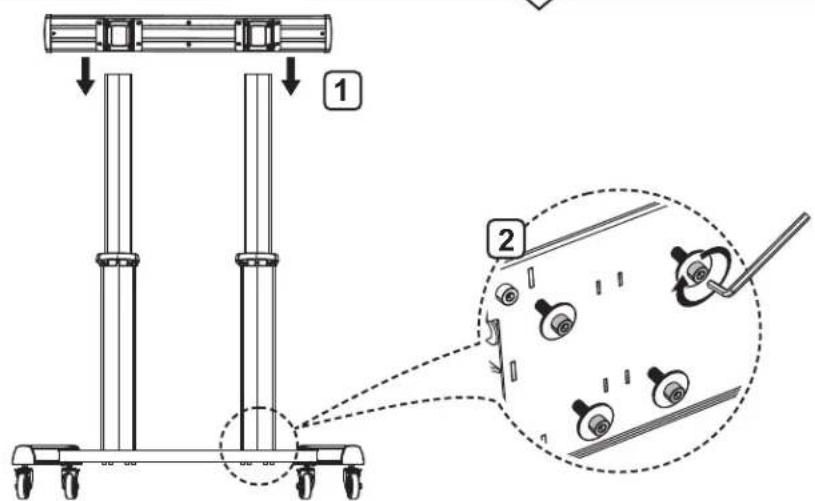

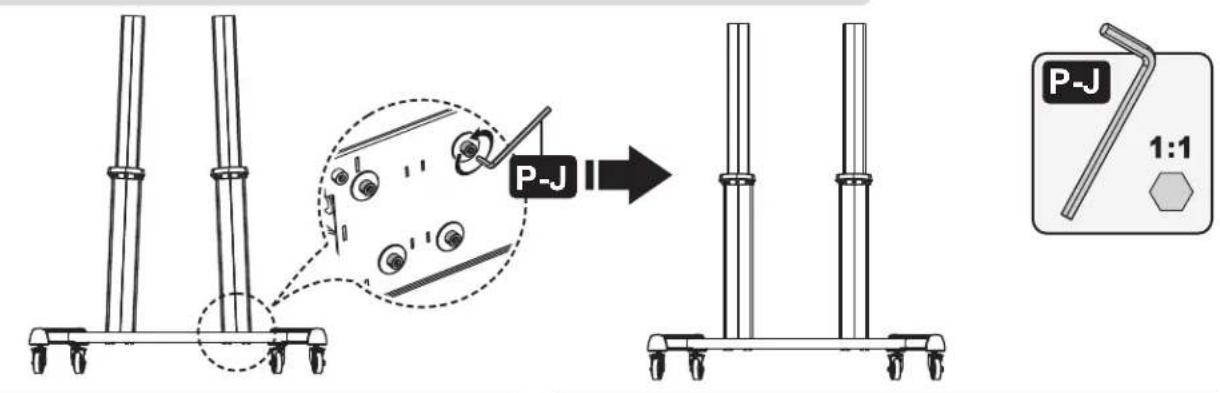

Wenn die Säulen nicht richtig ausgerichtet sind, kann die Montageplatte möglicherweise nicht an den Säulen befestigt werden. Gehen Sie wie folgt vor, um die Säulen wieder zusammenzusetzen.

P-J 1:1 P-J

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Halterung sicher angebracht ist.
• Weitere Informationen erhalten Sie auf tripplite.com/support.
