Тип товара	Тележка для мобильного экрана с полками
Бренд	Tripp Lite
Модель	DMCS70120AMUL
Назначение	Только для помещений
Совместимость VESA	200x200, 300x200, 300x300, 400x200, 400x300, 400x400, 600x400, 800x400, 800x600, 1000x600
Тип совместимого экрана	Плоские и изогнутые экраны
Максимальная нагрузка на полку	5 кг (11 фунтов) для аудиовизуальной полки и видеолотка
Регулируемая высота телевизора	Центр экрана от 124,5 см до 160 см от пола
Основной материал	Сталь с антимикробным покрытием
Сертификаты	UL
Колесики	Да, с тормозами
Включенные полки	Аудиовизуальная полка, видеолоток, полка для камеры
Управление кабелями	Да, встроенная
Наклон экрана	От -10° до +5°
Противоугонная защита	Место для замка (не входит в комплект)
Гарантия	5 лет ограниченная
Очистка	Протирать мягкой сухой тканью
Страна происхождения	Сделано в Китае (информация предположительная)

Часто задаваемые вопросы - DMCS70120AMUL Tripp Lite

Какой максимальный вес выдерживает аудиовизуальная полка?

Аудиовизуальная полка выдерживает до 5 кг (11 фунтов).

Совместима ли эта мобильная подставка для ТВ с изогнутым экраном?

Да, DMCS70120AMUL предназначена для плоских и изогнутых экранов.

Какие стандарты VESA поддерживаются?

Она поддерживает стандарты VESA от 200x200 до 1000x600.

Как отрегулировать высоту телевизора?

Высота регулируется ослаблением винтов монтажной пластины, перемещением пластины на нужную высоту и затягиванием винтов. Высота центра экрана варьируется от 124,5 см до 160 см от пола.

Легко ли перемещать тележку?

Да, благодаря колесикам с тормозами, она легко перемещается и блокируется для предотвращения случайного движения.

Есть ли на этой подставке антимикробная защита?

Да, тележка имеет антимикробное покрытие для улучшенной гигиены.

Какая гарантия предоставляется Tripp Lite?

Tripp Lite предоставляет ограниченную гарантию на 5 лет от дефектов материалов и изготовления.

Могу ли я установить дополнительную полку?

Тележка поставляется с аудиовизуальной полкой, видеолотком и полкой для камеры. Дополнительные полки не предусмотрены, но вы можете использовать совместимые аксессуары.

Как защитить телевизор от кражи?

На подставке предусмотрено место для замка, чтобы зафиксировать экран.

Что делать, если при сборке отсутствует деталь?

Проверьте список компонентов в инструкции. Если деталь отсутствует, свяжитесь со службой поддержки Tripp Lite на tripplite.com/support.

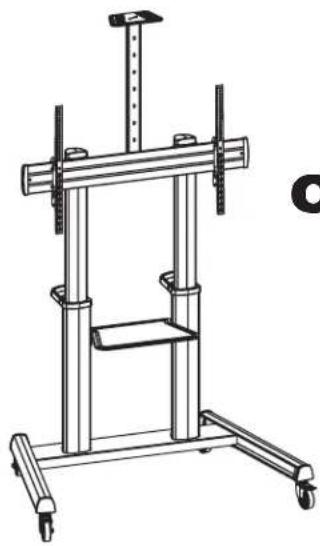

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DMCS70120AMUL Tripp Lite

Руководство пользователя

подставка для дисплея

сверхвысокой прочности

с сертификацией UL

и противомикробной

защитой

Модель: DMCS70120AMUL

ВНИМАНИЕ! НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС. ЭТО МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ИМУЩЕСТВЕННОМУ УЩЕРБУ!

200 × 200 / 300 × 200 /

300 × 300 / 400 × 200 /

400×300/400×400/

600×400/800×400/

800×600/1000×600

Полка для аудио/ Л видеооборудования

Лоток для видеобору,

English 1 • Español 13 • Français 25 • Deutsch 49

EAC

TRIPP·LITE

Продукция высшего качества.

Охраняется авторским правом © 2022 Tripp Lite. Перепечатка запрещается.

Указания по технике безопасности

ВНИМАНИЕ!

Не начинайте установку до тех пор, пока не ознакомитесь со всеми указаниями и предупреждениями в настоящем руководстве и не поймете их смысл. При возникновении любых вопросов относительно любых указаний или предупреждений посетите страницу tripplite.com/support.

Нахождение детей на мебели для аудио- и/или видеооборудования может привести к их гибели или тяжелым травмам. Нахождение пульта дистанционного управления или игрушек на тележке может побудить ребенка к залезанию на нее, в результате чего она может опрокинуться на ребенка.

Перемещение аудио- и/или видеооборудования на мебель, не предназначенную специально для такого оборудования, может привести к гибели или тяжелой травме в результате ее разрушения или перевертывания на ребенка.

Использование данного приспособления с оборудованием, масса которого превышает указанный предел, может привести к потере устойчивости с возможным травмированием.

• Внимательно следуйте указаниям по сборке. Неправильная установка может привести к неустойчивости и возможному травмированию.
• Необходимо использование защитных средств и надлежащих инструментов. Установка данного изделия должна производиться только квалифицированными специалистами.
• Убедитесь в том, что опорная поверхность с запасом выдержит суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.
• Используйте монтажные винты, поставляемые в комплекте. НЕ ПЕРЕТЯГИВАЙТЕ крепежные винты.
• Данное изделие содержит мелкие детали, которые могут вызвать удушье в случае проглатывания. Эти детали следует хранить в недоступном для детей месте.
• Данное изделие предназначено для использования только в закрытых помещениях. Использование данного изделия на открытом воздухе может привести к его выходу из строя и причинению вреда здоровью людей.

Гарантийные обязательства

Условия 5-летней ограниченной гарантии

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первоначальной покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых — исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет конкретные юридические права, а набор других прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.

ВНИМАНИЕ! Перед началом установки убедитесь в наличии всех деталей согласно перечню комплектации. В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу triplite.com/support.

Левая ножка Правая ножка Поперечный кронштейн (1 шт.) Ролики (4 шт.) Нижняя стойка (2 шт.) (1 шт.) (1 шт.)

Верхняя стойка (2 шт.) Рукоятка Монтажная пластина в сборе (1 шт.) Полка для аудио-/видеооборудования (1 шт.)

Кронштейн для телевизора левосторонний (1 шт.) Кронштейн для телевизора правосторонний (1 шт.) Полка для камеры (1 шт.) Соединительная скоба (1 шт.)

Торцевая заглушка (2 шт.) Верхняя заглушка (2 шт.) Крышка кабельного отсека (16 шт.)

Упаковочный комплект Р

Шайба M8x80 M8x20 M5x8 M8x12 Проставка Ключ гаечный Ключ торцевой Ключ торцевой (8 шт.) (8 шт.) (12 шт.) (2 шт.) (2 шт.) (1 шт.) gaечный M6 (1 шт.) M12 (1 шт.) 5 мм (1 шт.) 6 мм (1 шт.)

Упаковочный комплект М

M5x14 M6x14 M6x30 M8x30 M8x50 Шайба Малая Большая (4 шт.) (4 шт.) (4 шт.) (4 шт.) (4 шт.) (4 шт.) (4 шт.) (4 шт.) (4 шт.) (4 шт.) (4 шт.) (4 шт.) (4 шт.) (4 шт.) (4 шт.) (4 шт.) (4 шт.) (4 шт.) (4 шт.) (4 шт.) (4 шт.)(8 шт.) (8 шт.)

Порядок сборки

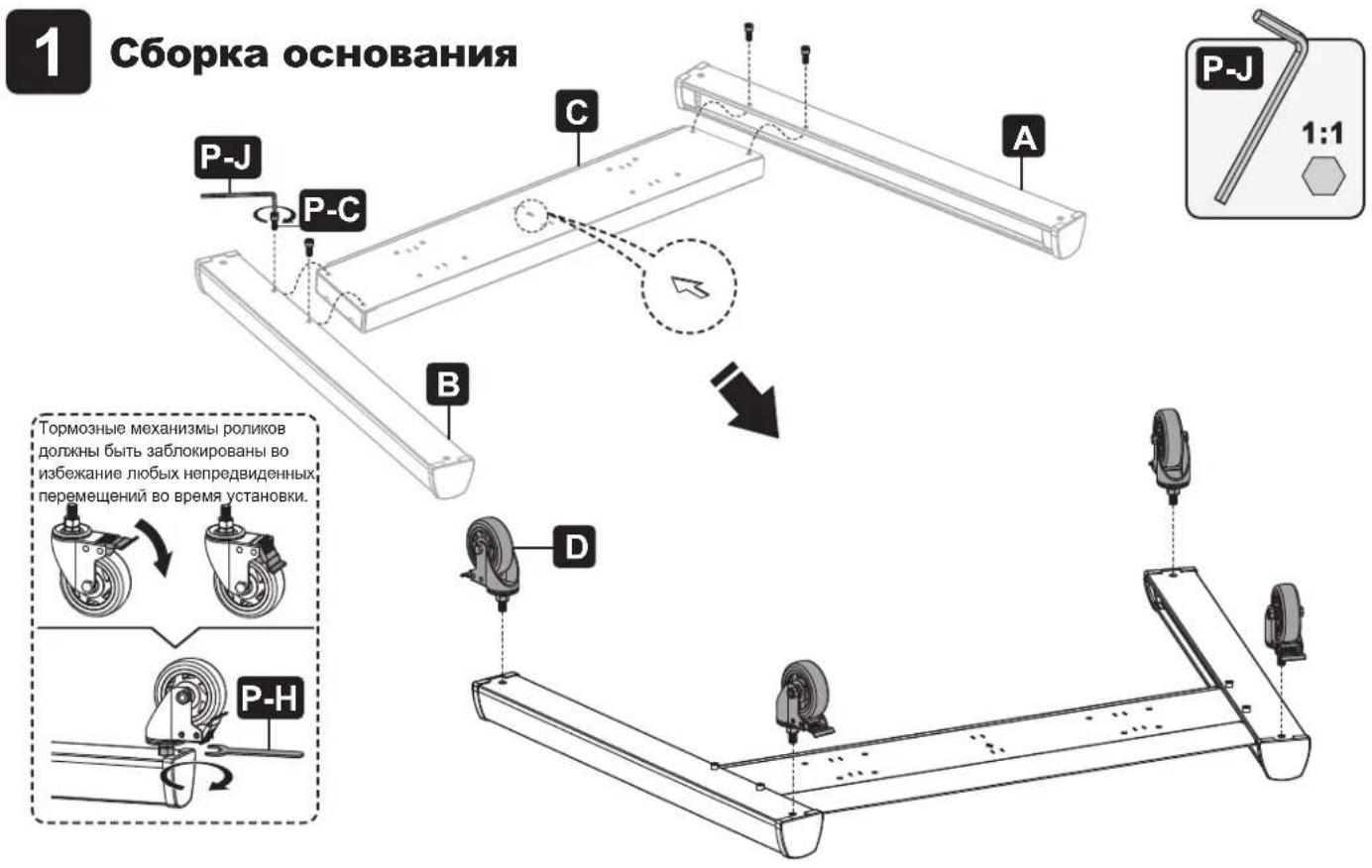

1 Сборка основания P-J P-C C A B P-J 1:1 Тормозные механизмы роликов должны быть заблокированы во избежание любых непредвиденных, перемещений во время установки. D P-H

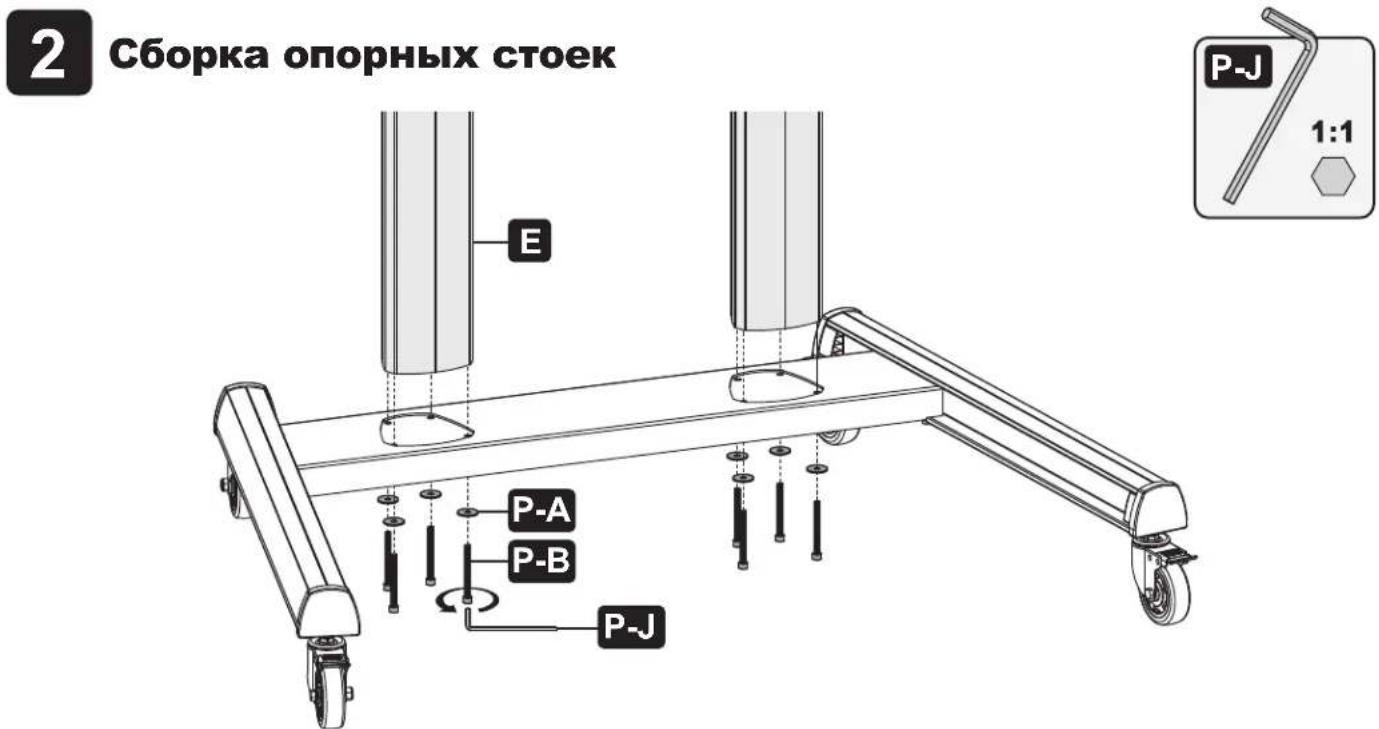

2 Сборка опорных стоек E P-A P-B P-J P-J 1:1

Порядок сборки

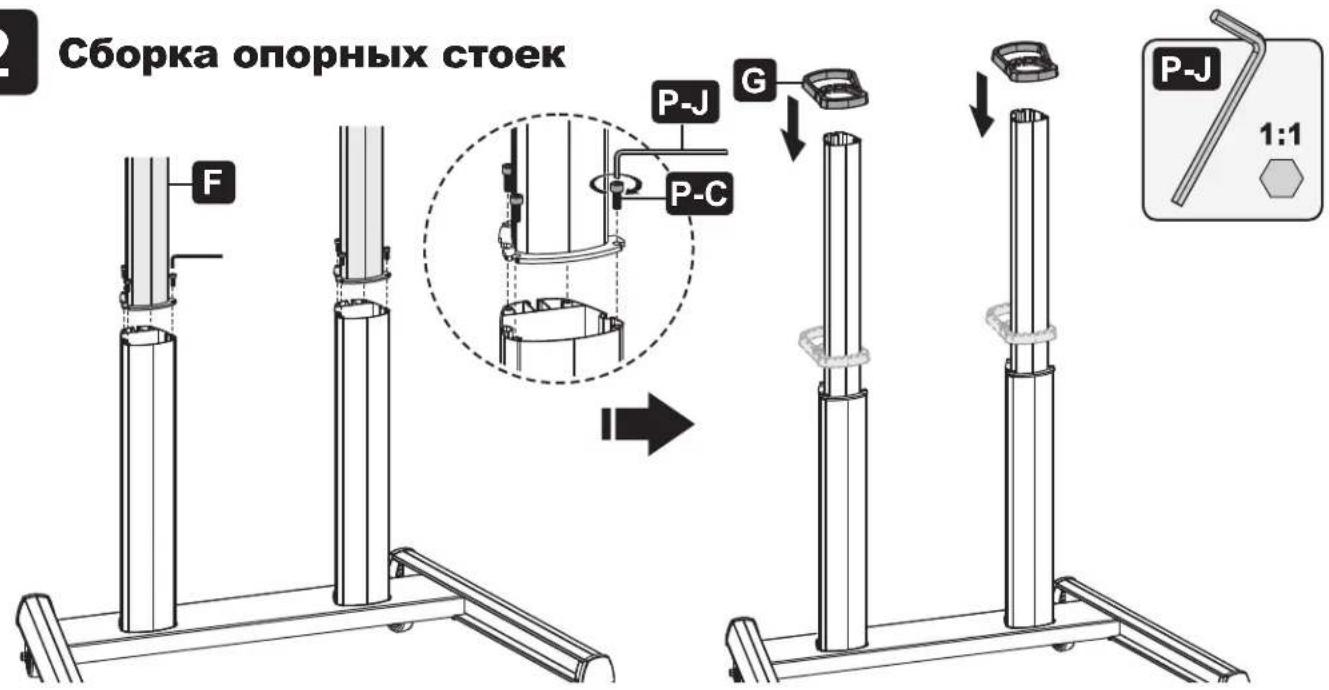

Сборка опорных стоек F P-J G P-C P-J 1:1

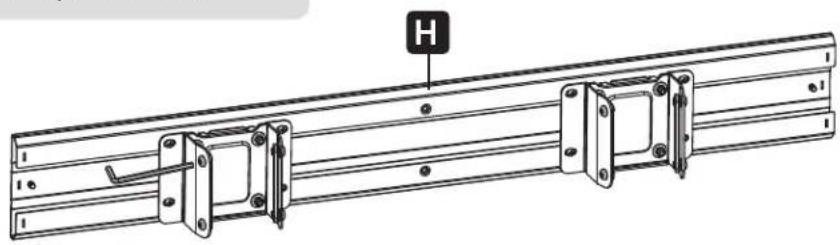

3 Крепление монтажной пластины к стойке
Ослабьте винты, оставив зазор более 4 мм.

P-I >4 mm

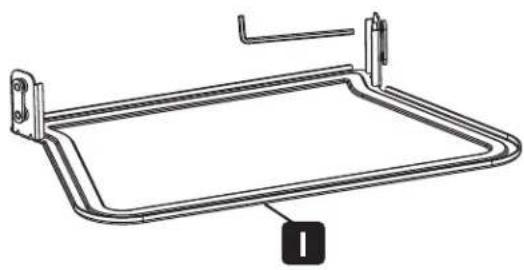

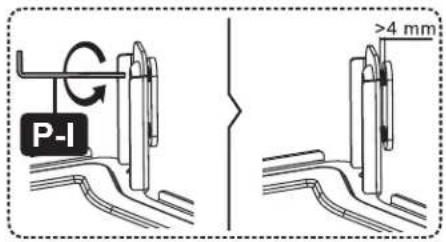

4 Сборка полки для аудио-/видеооборудования

Ослабьте винты, оставив зазор более 4 мм.

P-I ≥4 mm

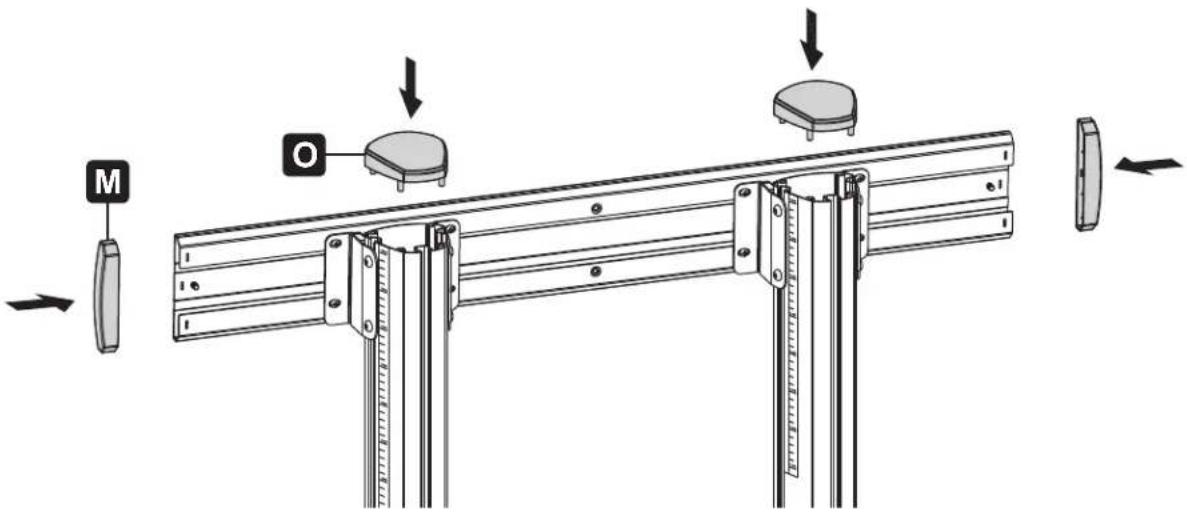

5 Сборка верхних и торцевых заглушек

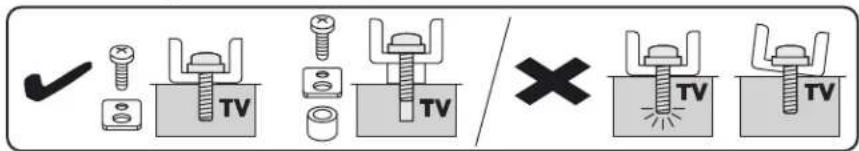

6 Крепление кронштейна для телевизора с тыльной стороны плоского или вогнутого экрана

7 Навешивание и фиксация экрана

• Для затяжки нижнего винта поверните его против часовой стрелки.
• Для ослабления нижнего винта поверните его по часовой стрелке.
• Во избежание кражи дисплея используйте навесной замок (в комплект поставки не входит).
  ВНИМАНИЕ! Прежде чем отпустить дисплей, убедитесь в том, что он закреплен надлежащим образом.

Порядок сборки

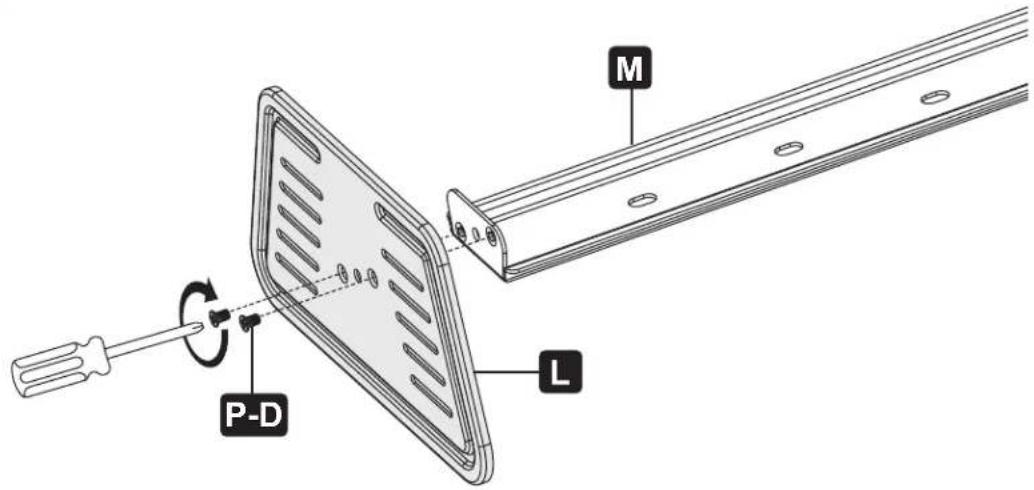

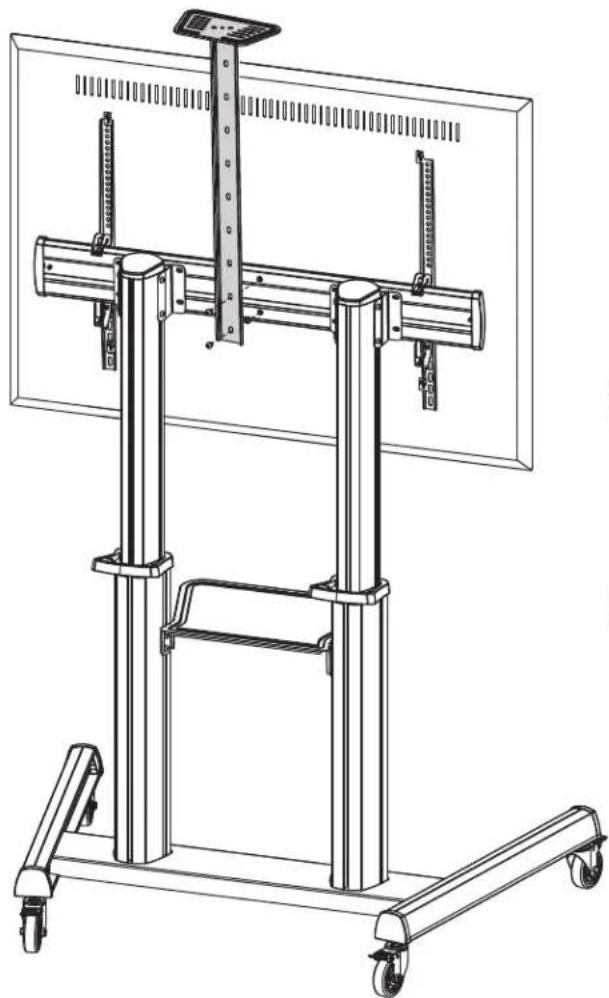

8

Сборка полки для камеры

M P-D L

P-I P-E P-F Закрепление полки для камеры в нужн

P-I 1:1

Закрепление полки для камеры в нужном положении в зависимости от размера телевизора.

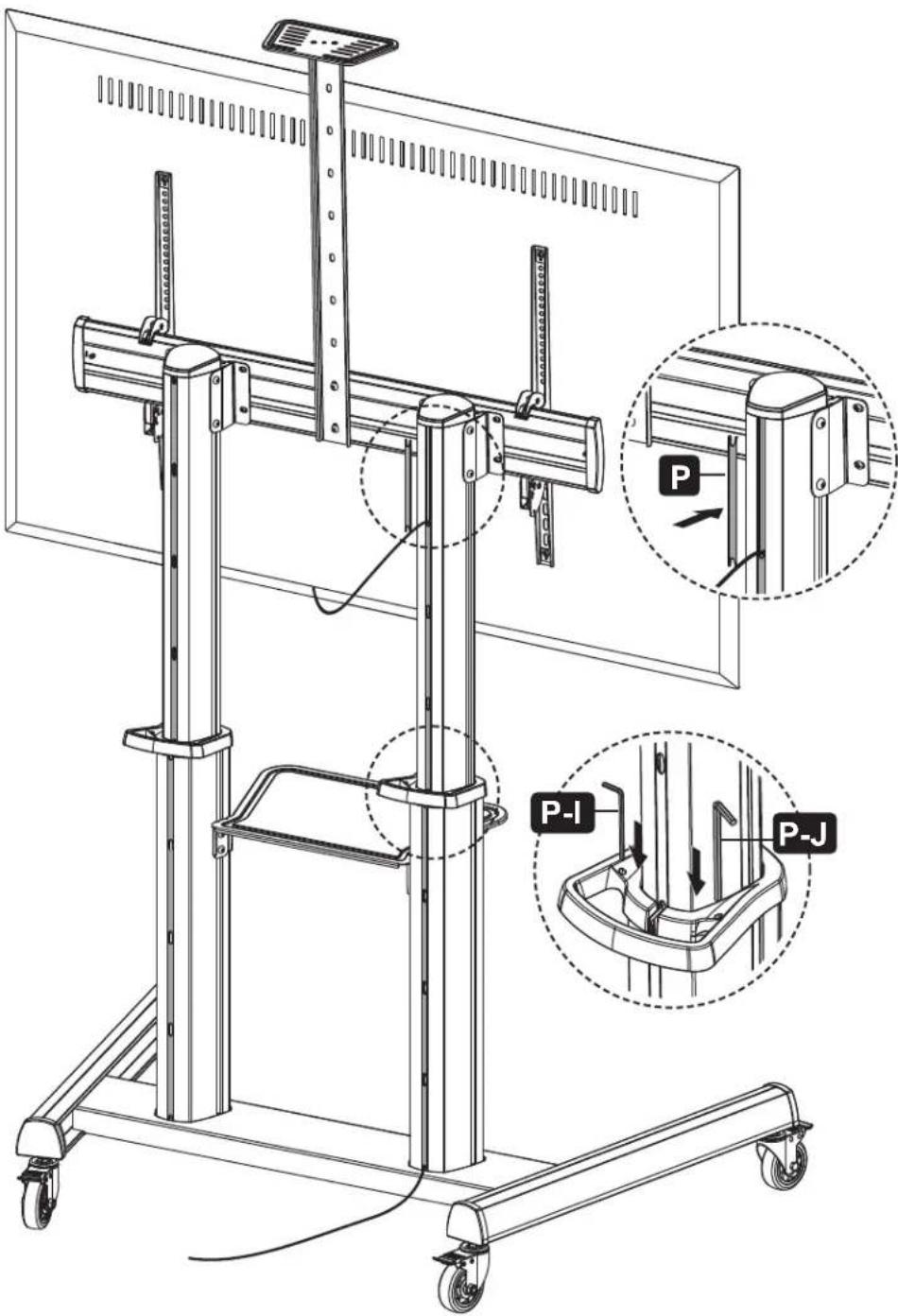

9 Размещение кабелей

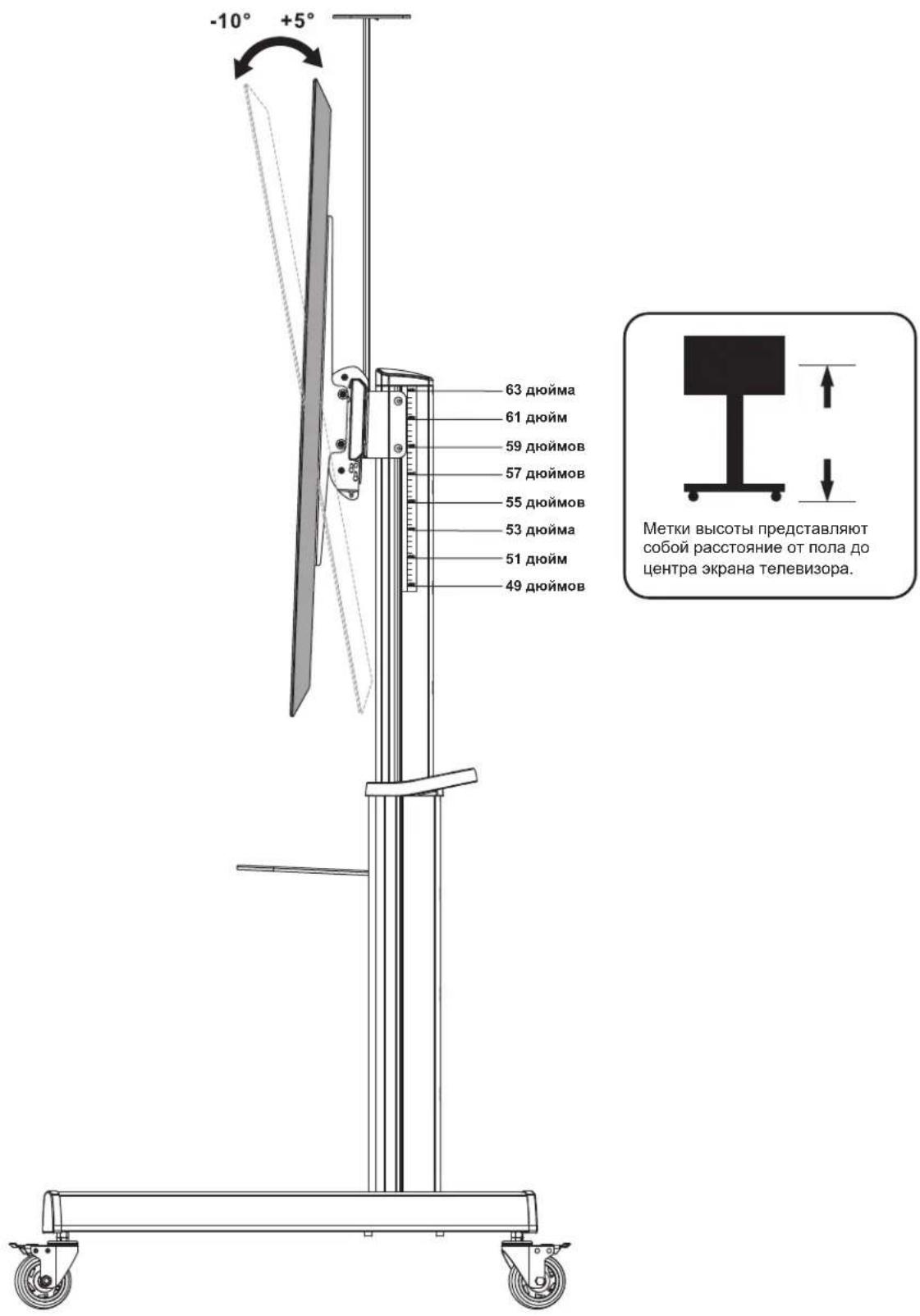

Корректировка положения

-10° +5° 63 дюйма 61 дюйм 59 дюймов 57 дюймов 55 дюймов 53 дюйма 51 дюйм 49 дюймов Метки высоты представляют собой расстояние от пола до центра экрана телевизора.

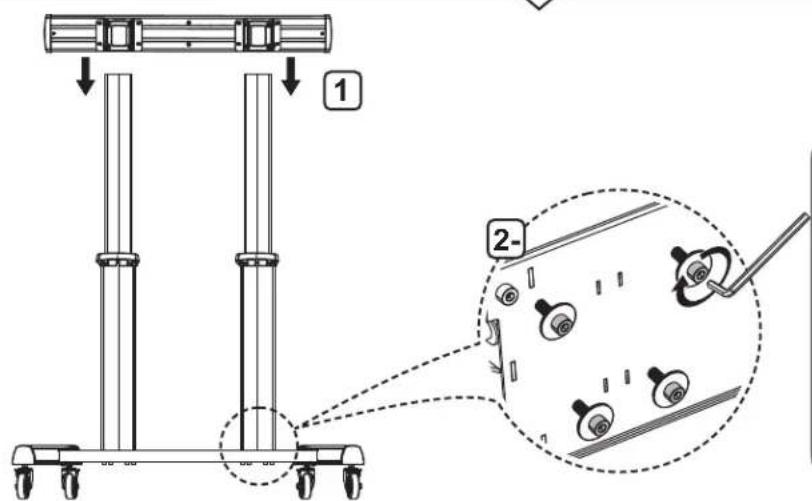

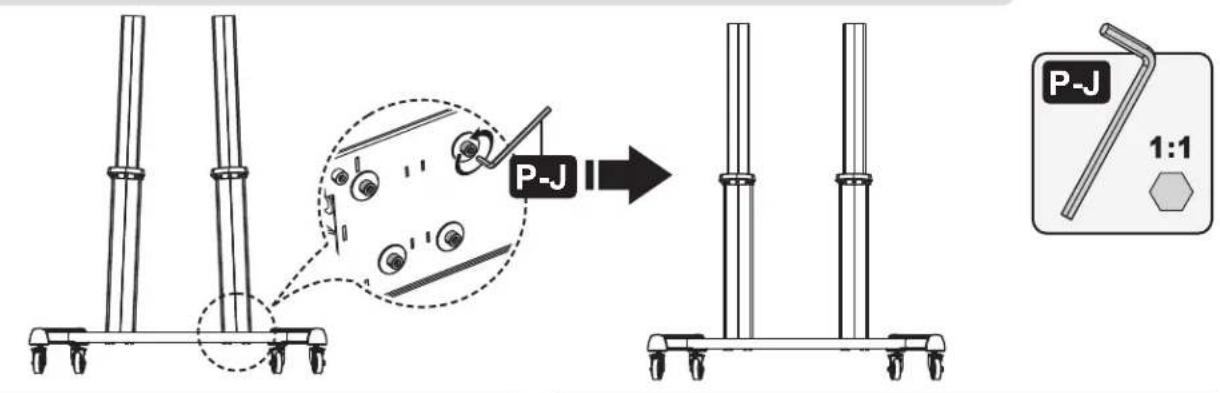

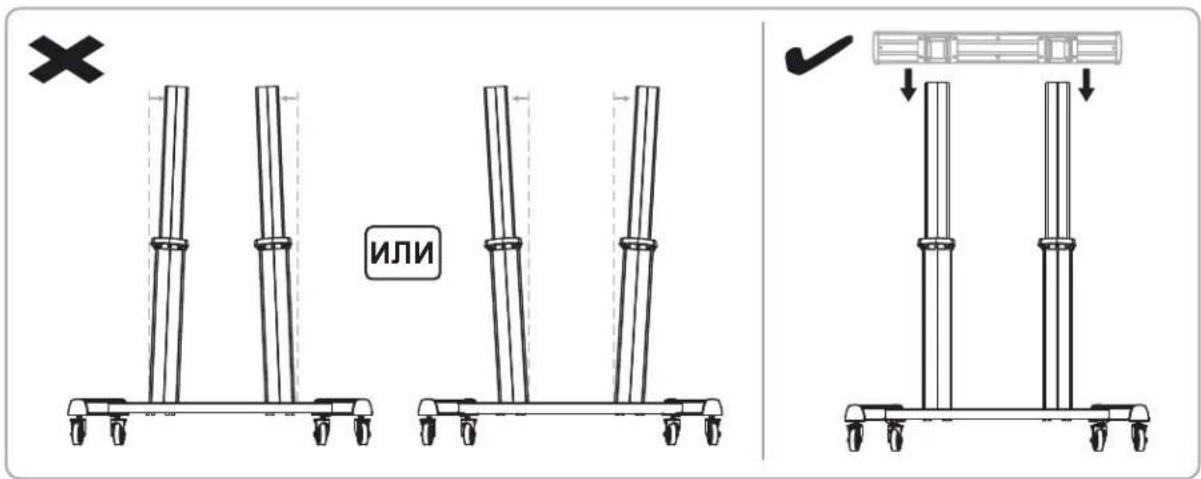

Выявление и устранение неисправностей

ИЛИ

Если опорные стойки не выровнены надлежащим образом, то монтажная пластина может не прикрепиться к опорным стойкам. Для повторной сборки опорных стоек выполните следующие действия.

P-J 1:1 P-J

Техническое обслуживание

• Регулярно (не реже, чем раз в три месяца) проверяйте надежность крепления кронштейна и безопасность его использования.
• При возникновении вопросов посетите страницу tripplite.com/support.
