MODE D'EMPLOI DMCS60100XXCK Tripp Lite

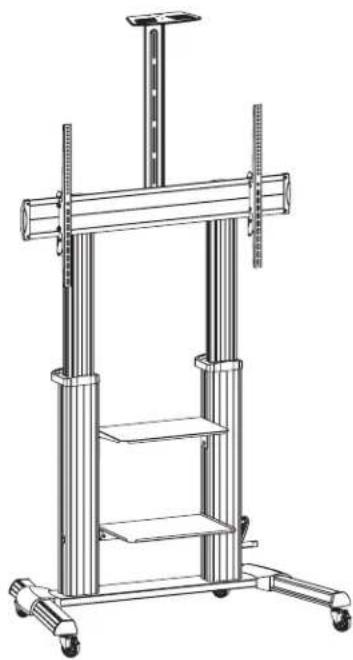

Chariot robuste sur roulettes pour téléviseur/moniteur avec manivelle à main

Modèle : DMCS60100XXCK

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Consignes de sécurité

REMARQUE : Lire le manuel de l'utilisateur dans son intégralité avant de commencer l'installation et l'assemblage.

Avertissement

• Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Pour toute question concernant les instructions ou les avertissements, veuillez visiter tripplite.com/support.
• Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT comme spécifié dans le présent manuel. Une mauvaise installation risque de causer des dommages ou des blessures graves.
• Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu’une pleine connaissance du présent manuel d'instructions.
• S'assurer que la surface d'appui peut supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.
• Si le produit est monté sur des montants muraux en bois, s'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et mettre en place l'équipement.
• Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait de les endommager, réduisant considérablement leur résistance à l'arrachement.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des lésions corporelles.

Garantie limitée de 5 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériaux ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou à remplacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon le territoire.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.

Liste de vérification des composants

IMPORTANT : S'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visiter tripplite. com/support pour obtenir de l'aide.

A Base du milieu (x1)

B Patte gauche (x1)

C Patte droite (x1)

D Couvercle gauche (x1)

E Couvercle droit (x1)

F Plaque universelle (x1)

G Couvercle en plastique (x2)

Poignée en plastique (x2) I Roulette (x4)

Support d'adaptateur gauche (x1) Q

Étagère supérieure pour DVD (x1) Barre de connexion (x1)

Colonne de droite (x1)

L Manivelle à main (x1)

Support d'adaptateur droit (x1) Étagère inférieure pour DVD (x1)

Couvercle supérieur Étagère pour caméra (x1) (x1) S Plaque de connexion (x1)

Péage pour caméra (x1)

M5x40 (x1) Z M8x25 (x12)

M6x25 (x4) A1 M6x8 (x12)

I M4x6 (x3)

M4x6 (x3) B1 Clé hexagonale de 5 mm (x1)

M6 x 14 (x4) C1 Clé de 19 mm (x1)

Emballage

M5x40 (x1) Z

M6x25 (x4) A1 M6x8 (x12)

M4x6 (x3) B1 de 19 mm (x1)

Emballage

M-A

M5x14 (x4) M-E M8x50 (x4)

M-B

M6x14 (x4) M-F D5-D8 (x4)

M-C

M6x30 (x4) M-G ∅15x∅8x5 (x8)

M-D

M8x30 (x4) M-H 015x08x15 (x8)

Assemblage

C A I C1 B1 V B

MISE EN GARDE : Tenir la colonne intérieure tout en desserrant les vis pour régler la hauteur. Ajuster à la hauteur désirée, puis serrer les vis en laissant un petit écart entre les vis (Z) et les colonnes extérieures. S'assurer également que les colonnes intérieures de gauche et de droite sont à la même hauteur.

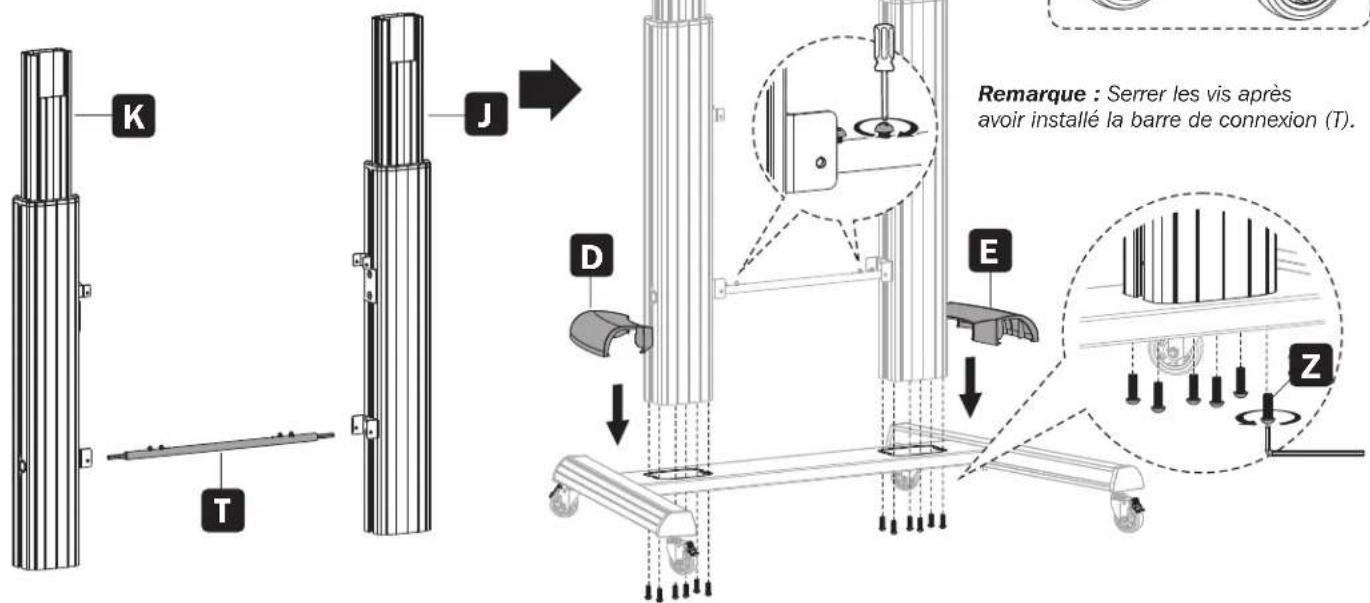

K J T D E Z Remarque : Serrer les vis après avoir installé la barre de connexion (T).

Installer les roulettes verrouillables robustes dans les fentes pour roulettes filetées. Utiliser la clé (C1) pour serrer les roulettes.

Remarque : Serrer les vis après avoir installé la barre de connexion (T).

Assemblage

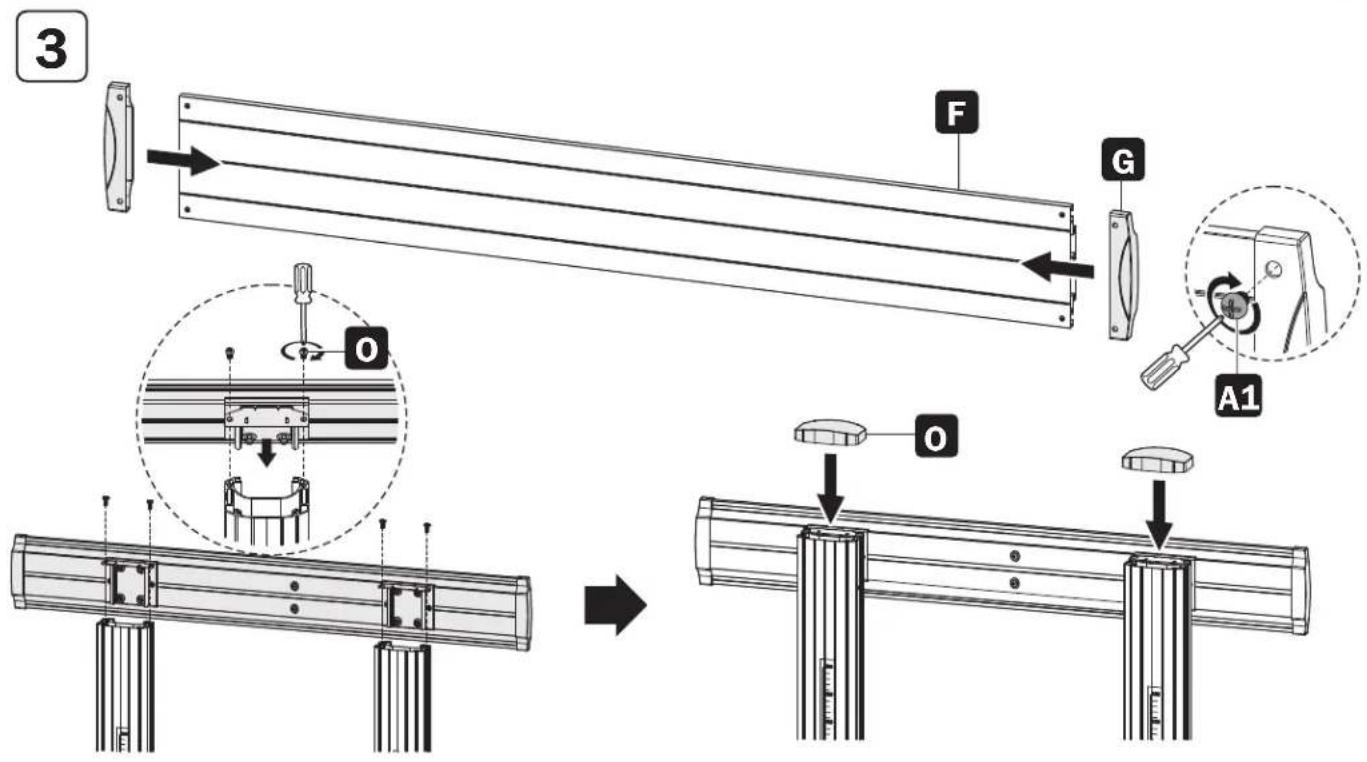

MISE EN GARDE : Après avoir monté la plaque universelle (F) sur les colonnes comme illustré, serrer les vis (Z).

Remarque : Régler la hauteur avec la manivelle à main (L), puis serrer la vis (U).

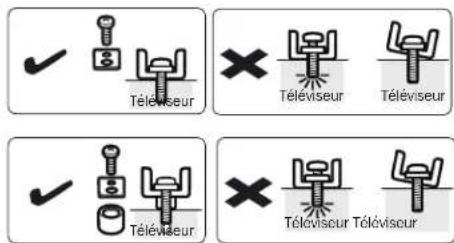

Remarque : Choisir les vis, les rondelles et les entretoises appropriées (le cas échéant) en fonction du type d'écran. Visser les supports d'adaptateur sur l'écran.

MISE EN GARDE : Serrer toutes les vis, mais sans trop serrer.

TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISSEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TéléVISEUR TÉLEVISEUR TÉLEVISEUR TÉLEVISEUR TÉLEVISEUR TÉLEVISEUR TÉLEVISEUR TÉLEVISEUR TÉLEVISEUR TÉLEVISEUR TÉLEVISEUR TÉLEVISEUR TÉLEVISEUR TÉLEVISEUR TÉLEVISEUR TÉLEVISEUR TÉLEVISEUR TÉLEVISEUR

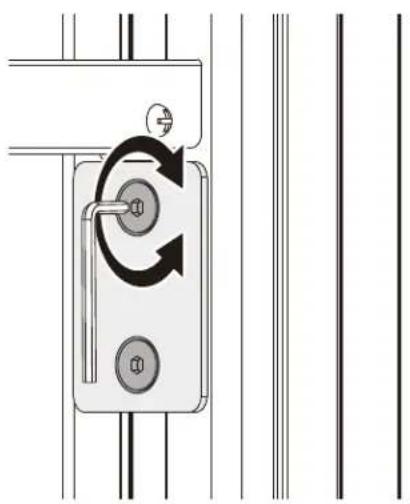

• Pour verrouiller, tourner les vis inférieures dans le sens contraire des aiguilles d'une montre.
• Pour déverrouiller, tourner les vis inférieures dans le sens des aiguilles d'une montre.

Remarque:

Utiliser un cadenas (non inclus) pour protéger l'écran contre l'altération ou le vol.

MISE EN GARDE : S'assurer que l'écran est correctement monté et que les vis sont bien serrées avant de relâcher l'écran.

Assemblage

Remarque : Desserrer la vis comme illustré. Utiliser la poignée pour ajuster la colonne à la hauteur désirée, puis serrer la vis pour la maintenir en place. 1 200 mm 1 250 mm 1 300 mm 1 350 mm 1 400 mm 1 450 mm 1 500 mm 1 550 mm 1 600 mm 1 650 mm Garder le bras de moniteur horizontal au moment d'apporter des ajustements à la tension du ressort. Avant tout mouvement du bras, retirer complètement la clé Allen. (Remarque : NE PAS trop serrer la vis.)

Réglage

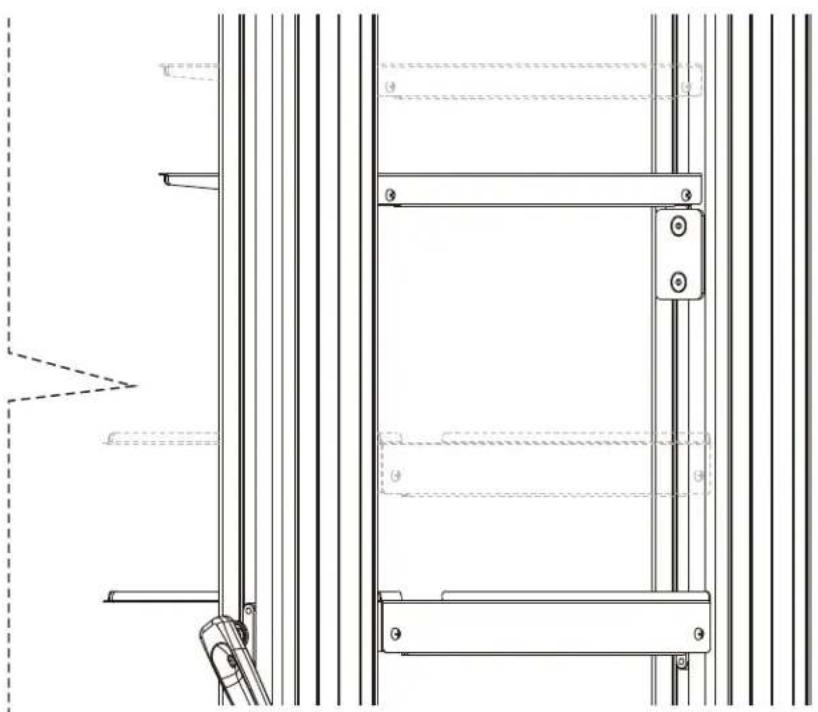

Remarque : Pour ajuster l'étagère à DVD à la hauteur désirée, desserrer les vis sur les deux blocs de support, puis serrer toutes les vis pour la retenir en place.

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois).
• Pour toute question supplémentaire, visiter tripleplite. com/support.
