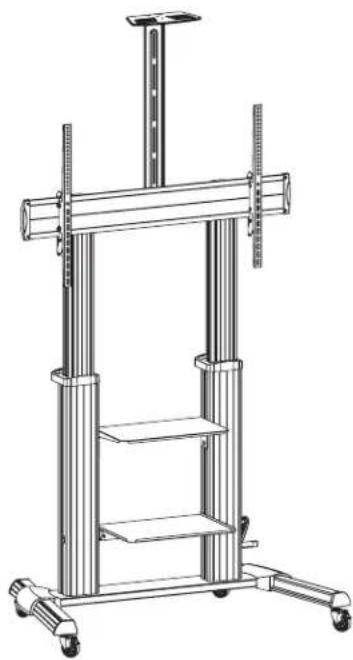

Carro Rodante para TV/Monitor para Servicio Pesado con Manivela

Modelo: DMCS60100XXCK

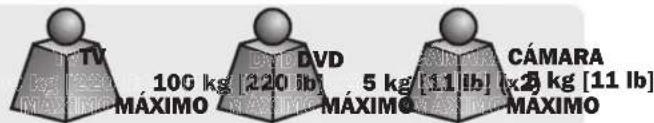

PRECAUCIÓN: NO EXCEDA LA CAPACIDAD DE CARGA MÁXIMA INDICADA. ¡PUEDEN OCURRIR LESIONES SEVERAS O DAÑOS A LA PROPIEDAD!

200 x 200 / 300 x 300

400×200/400×400

600×400/800×400

800×600/1000×600

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Instrucciones de Seguridad

NOTA: Lea todo el Manual del Propietario antes de iniciar la instalación y ensamble.

ADVERTENCIA

• No inicie la instalación hasta que haya leído y entendido las instrucciones y advertencias contenidas en este manual. Si tiene cualquier pregunta con respecto a cualquiera de las instrucciones o advertencias, visite tripplite.com/support.
• Este soporte de instalación fue diseñado para ser instalado y utilizado SOLAMENTE como se especifica en este manual. La instalación incorrecta de este producto puede causar daños o lesiones severas.
• Este producto debe ser instalado únicamente por alguien que posea competencia mecánica adecuada, experiencia básica en construcción y total comprensión de este manual de instrucciones.
• Cerciórese que la superficie de instalación pueda soportar con seguridad la carga combinada de todo el equipo, hardware y componentes instalados.
• Si se instala en paredes con travesaños de madera, cerciórese que los tornillos de instalación estén anclados en el centro de los travesaños. Es muy recomendable usar un detector de vigas y travesaños.
• Utilice siempre un ayudante o un equipo de elevación mecánico para levantar y colocar el equipo con seguridad.
• Apriete los tornillos firmemente pero no en exceso. Al apretar excesivamente los tornillos puede dañar los componentes, reduciendo sustancialmente su capacidad de soporte.
• Este producto está diseñado para usarse solo en interiores. Usar este producto en exteriores podría derivar en fallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en cuanto a materiales y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto resultara defectuoso en cuanto a materiales o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que es posible que las limitaciones anteriores no se apliquen a usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.

Lista de Comprobación de Componentes

IMPORTANTE: Antes de proceder a instalar, asegúrese de haber recibido todas las partes de acuerdo con la lista de comprobación de componentes. Si faltase alguna parte o estuviese dañada, visite tripplite.com/support para solicitar servicio.

A
Base Central (x1)

B
Pata Izquierda (x1)

C
Pata Derecha (x1)

D
Cubierta Izquierda (x1)

E

F
Placa Universal (x1)

G
Tapa de Plástico (x2)

H

Manija de Plástico (x2)

I
Rueda (x4)

J

Columna
lzquierda (x1)

M

Soporte Adaptador Izquierdo (x1)

Q

Repisa Superior para DVD (x1)

Barra de Conexión (x1)

K
Columna Derecha (x1)

L
Manivela (x1)

N

Soporte Adaptador Derecho
(x1)

R
Repisa Inferior para DVD (x1)

0
Cubierta Superior (x1)

P

Repisa para Cámara (x1)

S
Placa de Conexión (x1)

Paquete P

U

M5x40 (x1)

Z
M8x25 (x12)

V

M6x25 (x4)

A1
M6x8 (x12)

W
M4x6 (x3)

X
M4x6 (x3)

Y
M6x14 (x4)

B1
Llave Hexagonal de 5 mm (x1)

C1
Llave de 19 mm (x1)

Paquete M

M-A

M5x14 (x4)

M-E
M8x50 (x4)

M-B

M6x14 (x4)

M-F
D5-D8 (x4)

M-C

M6x30 (x4)

M-G
∅15x∅8x5 (x8)

M-D

M8x30 (x4)

M-H
∅15x∅8x15 (x8)

Ensamble

1

C A I C1 B1 V B

2

PRECAUCIÓN: Sujete la columna interna cuando afloje los tornillos para ajustar la altura. Ajuste a la altura deseada, luego apriete los tornillos, dejando un pequeño espacio entre los tornillos (Z) y las columnas externas. Además, asegúrese de que las columnas internas izquierda y derecha estén a la misma altura.

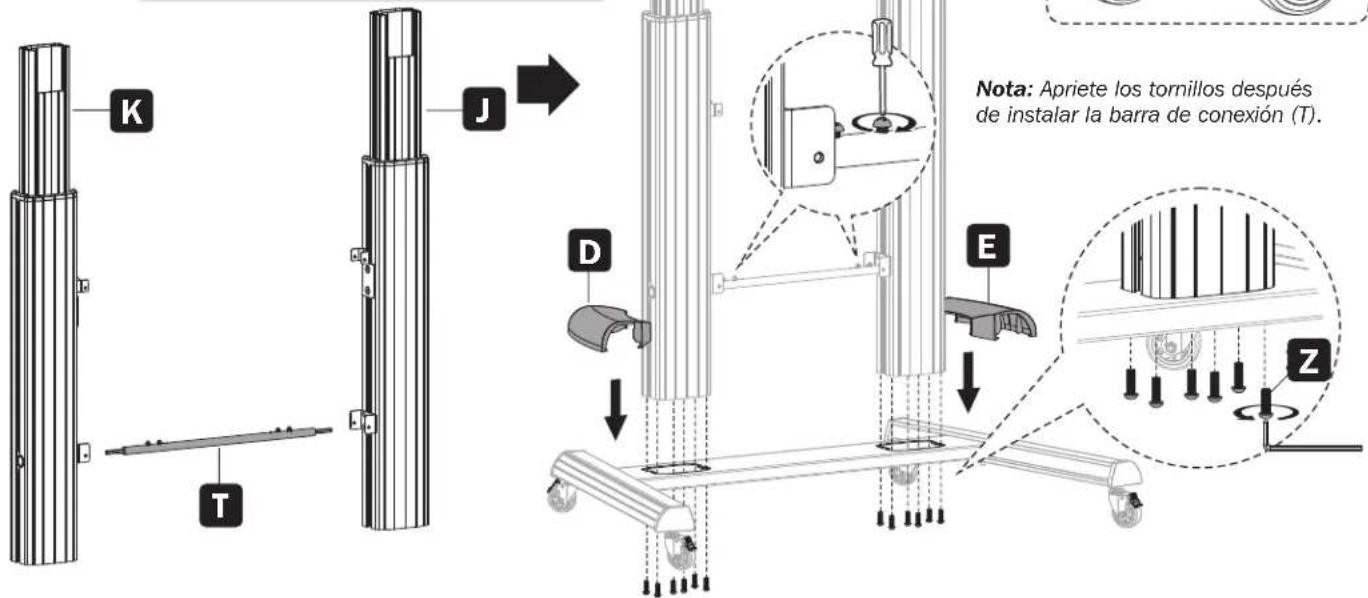

K T J D E Z Nota: Apriete los tornillos después de instalar la barra de conexión (T).

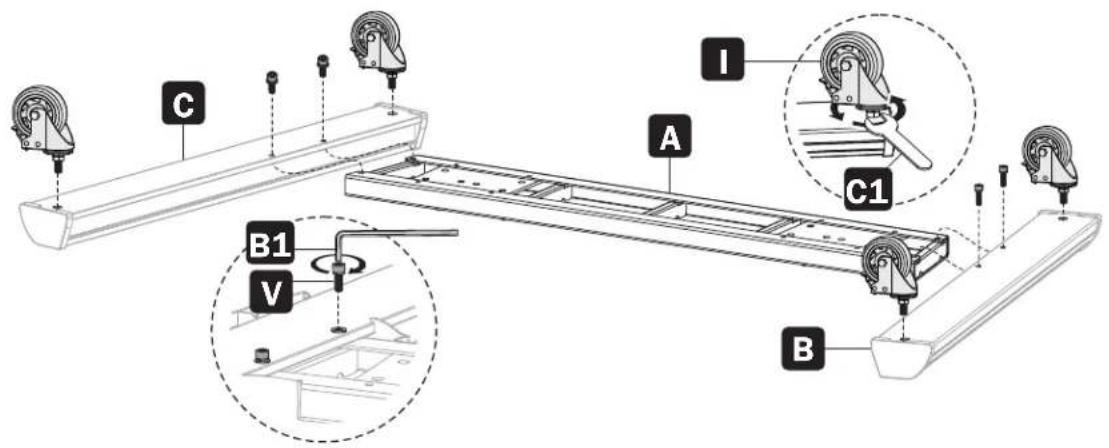

Instale las ruedas para servicio pesado con seguro en las ranuras roscadas para ruedas. Utilice la llave (C1) para apretar las ruedas.

para expand fan base release.

Nota: Apriete los tornillos después de instalar la barra de conexión (T).

Ensamble

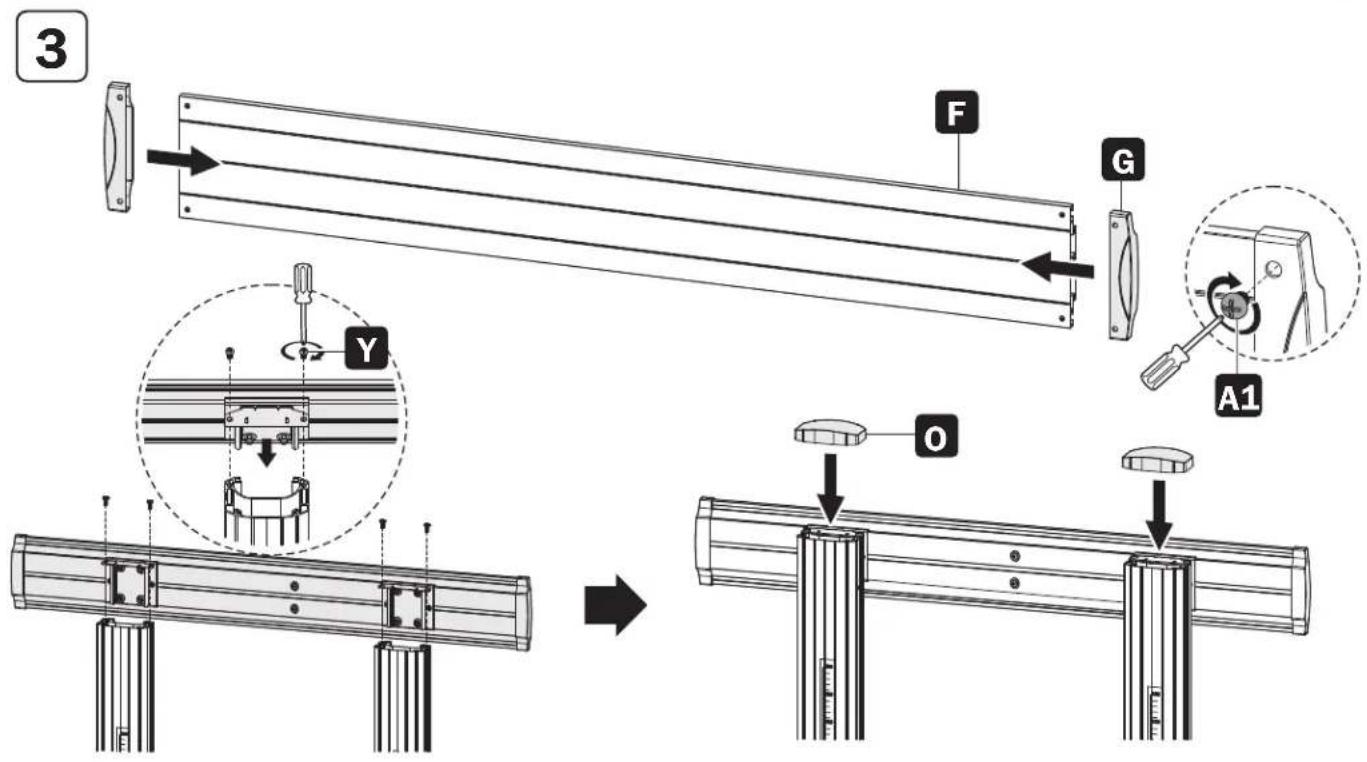

PRECAUCIÓN: después de ensamblar la placa universal (F) a las columnas, como se muestra, apriete los tornillos (Z).

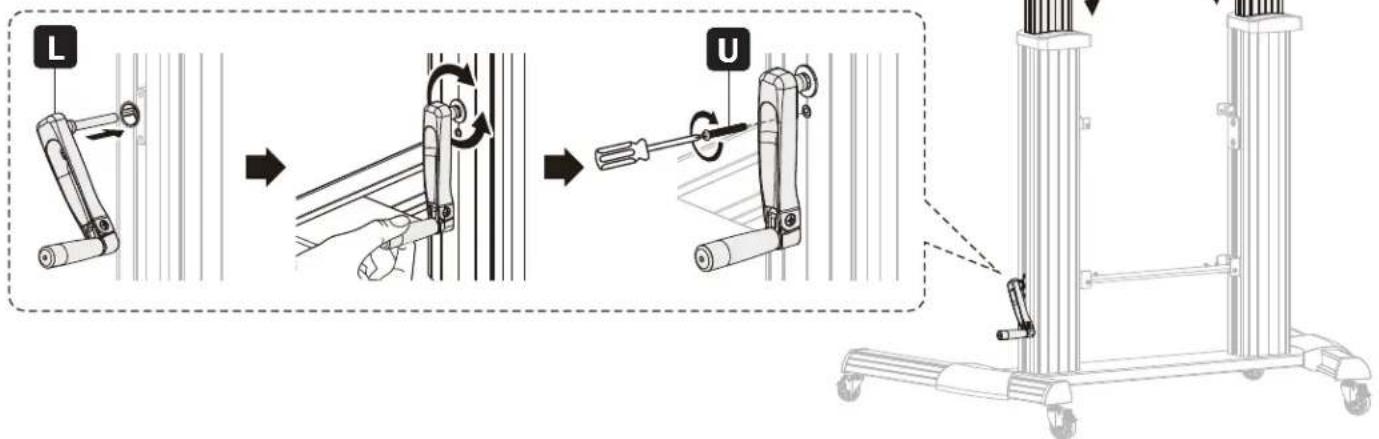

Nota: Ajuste la altura con la manivela (L), luego apriete el tornillo (U).

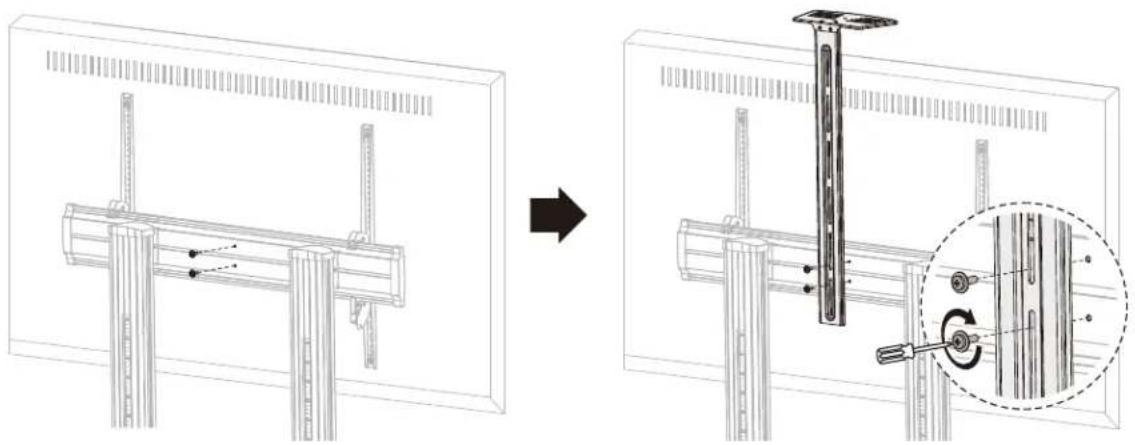

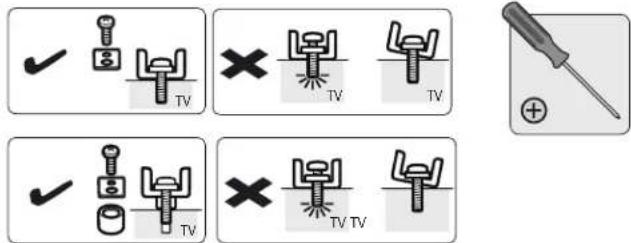

Nota: Elija los tornillos, arandelas y espaciadores (si fueran necesarios) apropiados de acuerdo con el tipo de pantalla. Atornille los soportes adaptadores a la pantalla.

PRECAUCIÓN: Apriete todos los tornillos, pero no en exceso.

• Para bloquear, gire los tornillos inferiores en sentido opuesto al de las manecillas del reloj.
• Para desbloquear, gire los tomillos inferiores en sentido de las manecillas del reloj.

Nota: Use un candado (no incluido) para proteger la pantalla contra manipulación indebida o robo.

PRECAUCIÓN: Asegúrese de que la pantalla esté correctamente instalada y los tornillos estén apretados firmemente antes de soltar la pantalla.

Ensamble

8

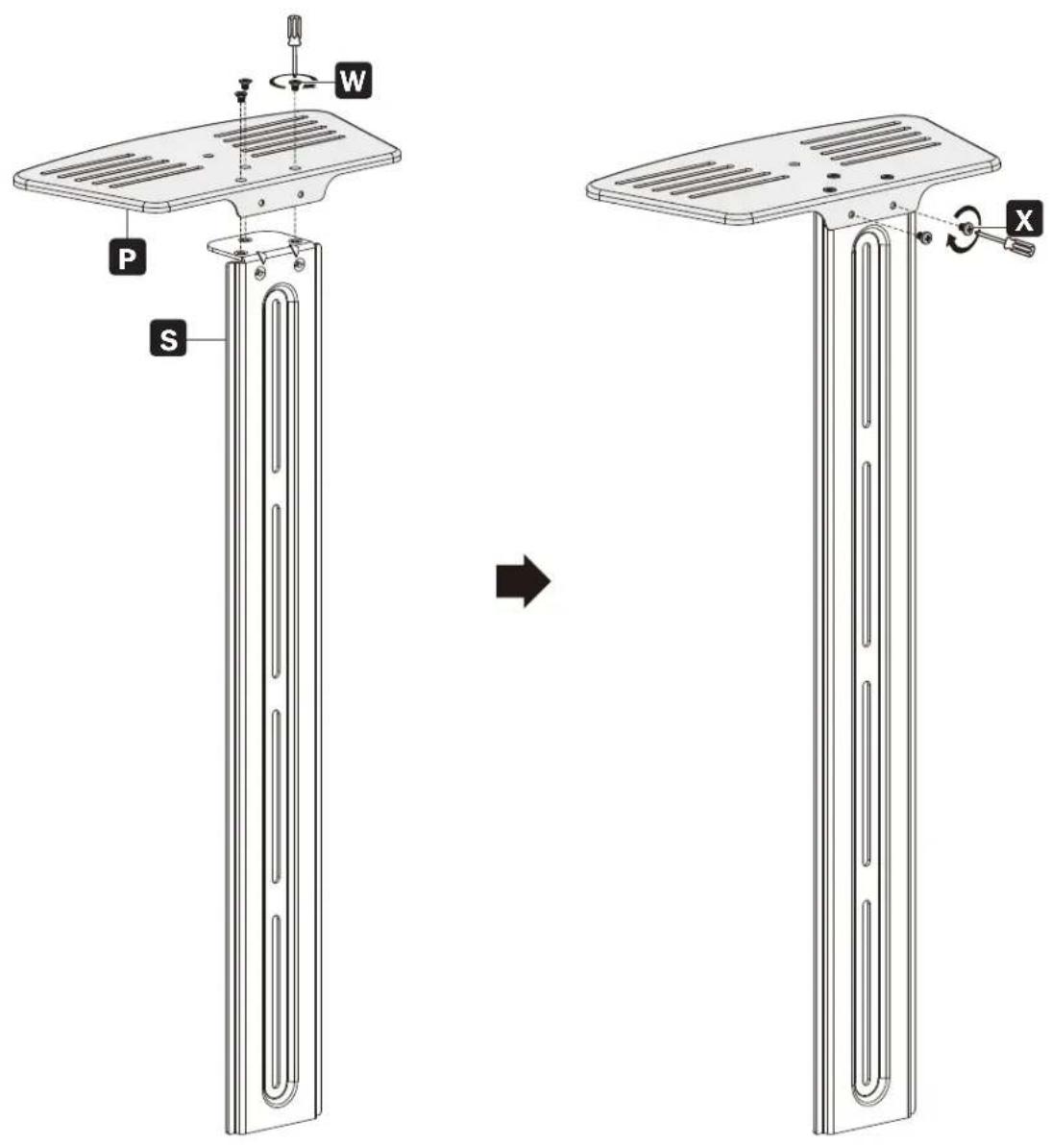

W P S X

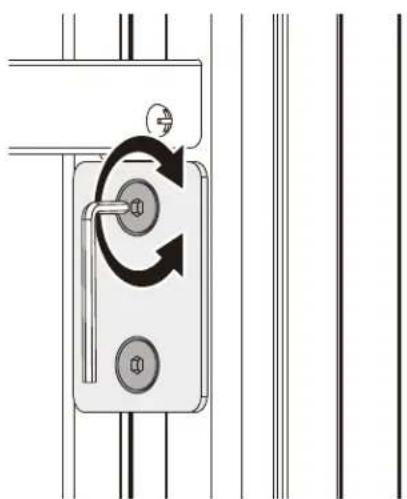

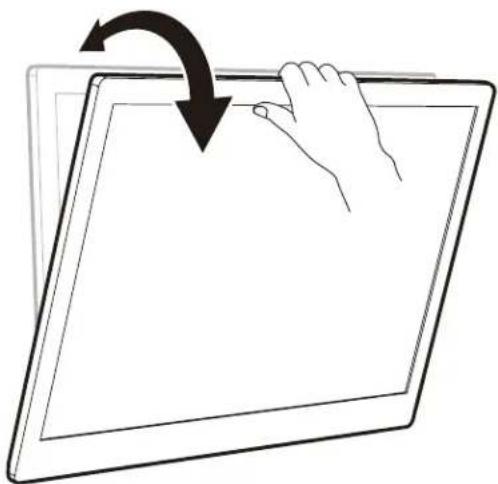

1200mm 1250mm 1300mm 1350mm 1400mm 1450mm 1500mm 1550mm 1600mm 1650mm Mantenga horizontal el brazo del monitor mientras ajusta la tensión del resorte. Antes de cualquier movimiento del brazo, retire completamente la llave Allen. (Nota: NO apriete excesivamente el tornillo.) Nota: Afloje el tornillo, como se muestra. Use la manija para ajustar la columna a la altura deseada, luego apriete el tornillo para asegurarlo.

Ajuste

10

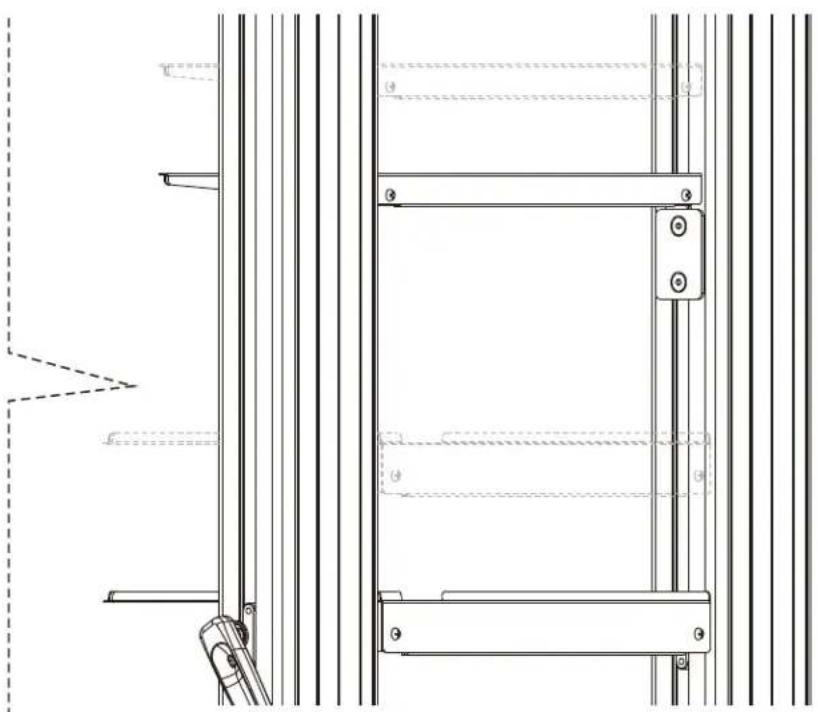

Nota: Para ajustar el entrepaño de DVD a la altura deseada, afloje los tornillos en ambos bloques de soporte, después apriete todos los tornillos para asegurarlo.

• Compruebe a intervalos regulares (al menos trimestralmente) que el soporte esté bien instalado y sea seguro para usarse.
• Para cualquier pregunta adicional, visite tripplite.com/support.
