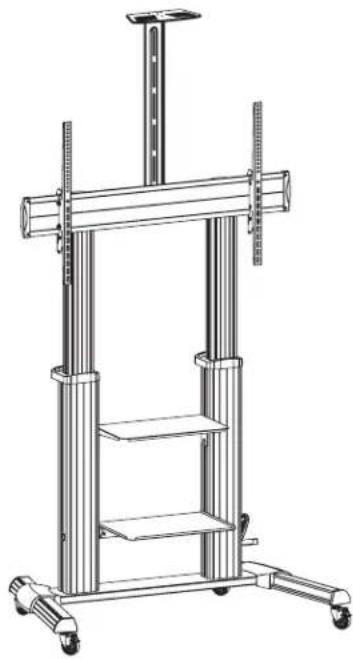

Hochbelastbarer TV/Monitor-Rollwagen mit Kurbelgriff

Modell: DMCS60100XXCK

ACHTUNG: DIE ANGEBENE MAXIMALE NUTZLAST DARF NICHT ÜBERSCHRITTEN WERDEN. EINE ÜBERSCHREITUNG KANN ZU SCHWEREN VERLETZUNGEN UND ERHEBLICHEN SACHSCHÄDEN FÜHREN!

200 x 200 / 300 x 300

400 x 200 / 400 x 400

600 x 400 / 800 x 400

800×600/1000×600

TRIPP·LITE

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

Sicherheitshinweise

HINWEIS: Lesen Sie die gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.

WARNUNG

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in diesem Handbuch gelesen und verstanden haben. Sollten Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sie bitte tripplite.com/support.
• Diese Halterung sollte ausschließlich wie in diesem Handbuch angegeben eingebaut und verwendet werden. Die unsachgemäße Installation dieses Produkts kann zu Schäden und schweren Verletzungen führen.
• Dieses Produkt darf nur von einer Person mit guten Montagefähigkeiten und Grunderfahrung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.
• Stellen Sie bei der Montage an Holzwandbalken sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheben und zu positionieren.
• Ziehen Sie die Schrauben fest, aber nicht zu fest an. Durch zu festes Anziehen der Schrauben können die Komponenten beschädigt werden, wodurch die Haltekraft stark reduziert wird.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung dieses Produktes im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTE GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. (Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.

Komponentenliste

WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile fehlen oder fehlerhaft sind, besuchen Sie tripplite.com/support für den Kundendienst.

A
Mittelsockel (1 x)

B
Fuß links (1 x)

C

Fuß rechts (1 x) Abdeckung links (1 x)

D

E

F
Universalplatte (1 x)

G
Kunststoffabdeckung (x2)

H
Kunststoffgriff (2 x)

I
Laufrolle (x4)

Abdeckung rechts (1 x)

J
Säule links (1 x)

K
Säule rechts (1 x)

L
Kurbelgriff (x1)

N
Adapterwinkel rechts (1 x)

0
Obere Abdeckung (x1)

P
Kameraregal (1 x)

Q
Oberes DVD-Regal (x1)

R
Unteres DVD-Regal (x1)

S
Verbindungsplatte (1 x)

T
Anschlussschiene (x1)

Paket P

U
M5x40 (x1)

V
M6x25 (x4)

W
M4x6 (3 x)

X
M4x6 (3 x)

J
M6x14 (x4)

Z
M8x25 (x12)

A1
M6x8 (x12)

B1
5 mm Sechskantschlüssel (x1)

ACHTUNG: Halten Sie die innere Säule fest, wenn Sie die Schrauben lösen, um die Höhe anzupassen. Stellen Sie die gewünschte Höhe ein, ziehen Sie die Schrauben fest und lassen Sie einen kleinen Abstand zwischen den Schrauben (Z) und den äußeren Säulen. Stellen Sie außerdem sicher, dass die linken und rechten inneren Säulen auf derselben Höhe sind.

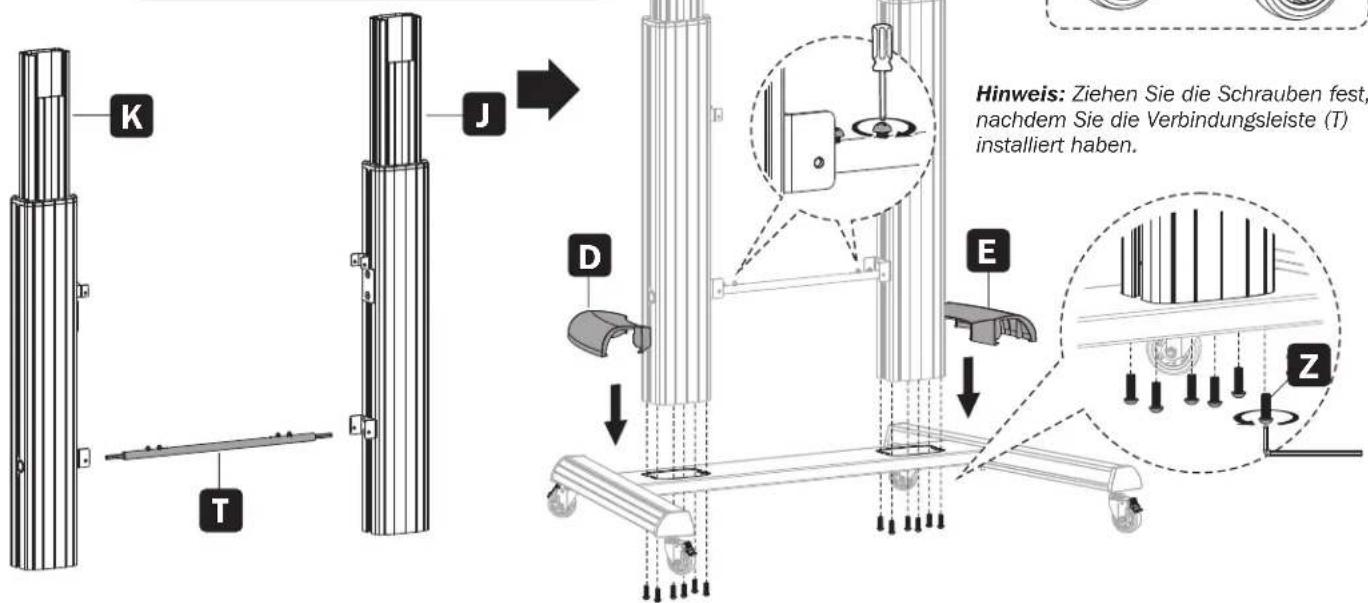

K T J D E Z Hinweis: Ziehen Sie die Schrauben fest, nachdem Sie die Verbindungsleiste (T) installiert haben.

Installieren Sie die Schwerlast-Rollen mit Verriegelung in die dafür vorgesehenen Aussparungen mit Innengewinde. Ziehen Sie die Rollen mit dem Schraubenschlüssel (C1) fest.

Hinweis: Ziehen Sie die Schrauben fest, nachdem Sie die Verbindungsleiste (T) installiert haben.

Montage

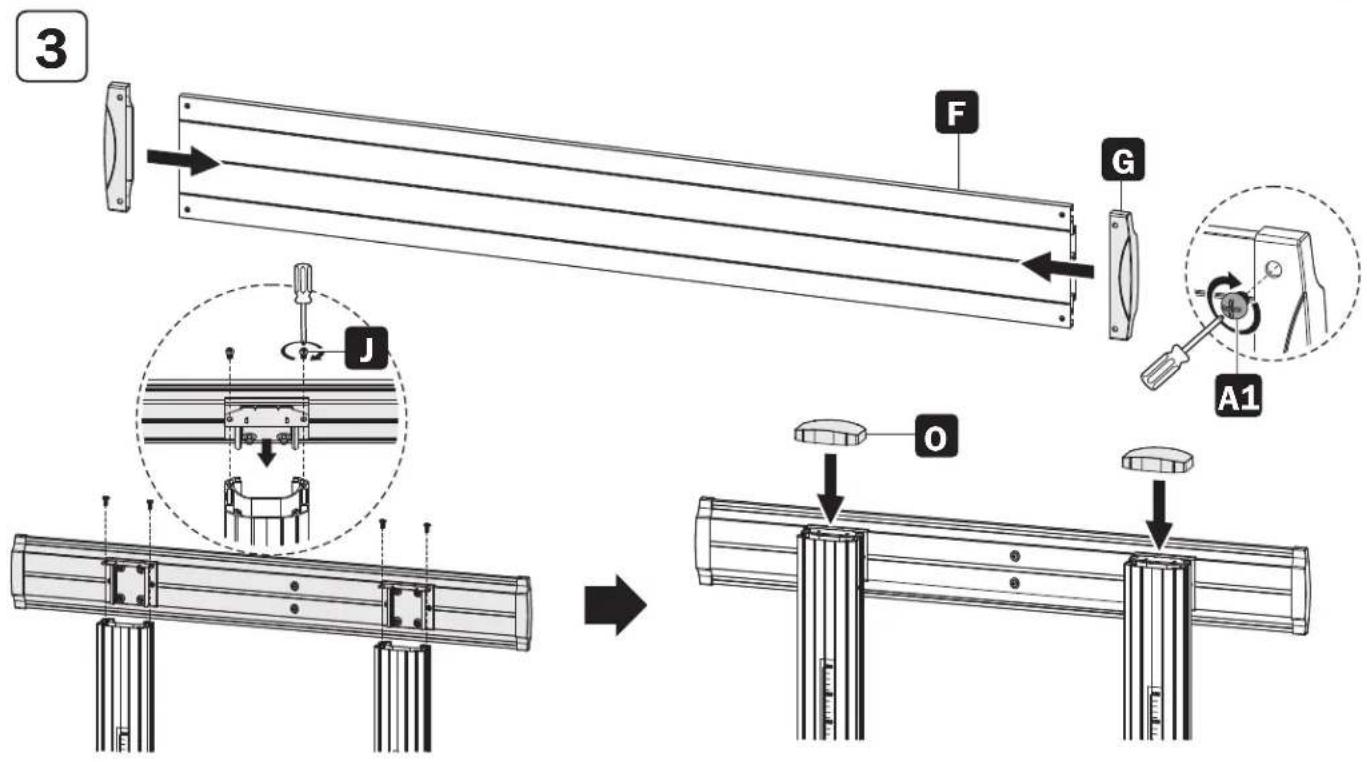

ACHTUNG: Nachdem Sie die Universalplatte (F) wie gezeigt an den Säulen befestigt haben, ziehen Sie die Schrauben (Z) fest.

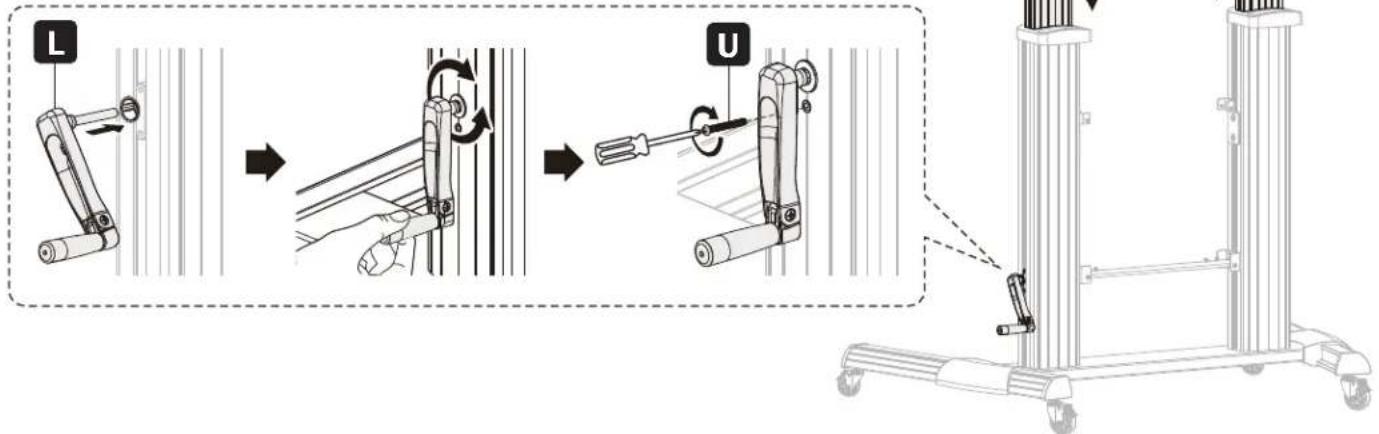

Hinweis: Stellen Sie die Höhe mit dem Kurbelgriff (L) ein und ziehen Sie die Schraube (U) fest.

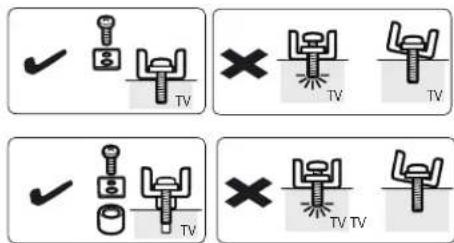

Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich). Schrauben Sie die Adapterhalterungen am Bildschirm fest.

ACHTUNG: Ziehen Sie die Schrauben fest, aber nicht zu fest an.

• Drehen Sie die unteren Schrauben gegen den Uhrzeigersinn, um sie zu verriegeln.
• Zum Entsperren drehen Sie die unteren Schrauben im Uhrzeigersinn.

Hinweis:

Verwenden Sie ein Vorhängeschloss (nicht im Lieferumfang enthalten), um zu verhindern, dass der Bildschirm manipuliert oder gestohlen wird.

ACHTUNG: Stellen Sie sicher, dass der Bildschirm richtig montiert ist und die Schrauben sicher festgezogen sind, bevor Sie den Bildschirm loslassen.

Montage

8

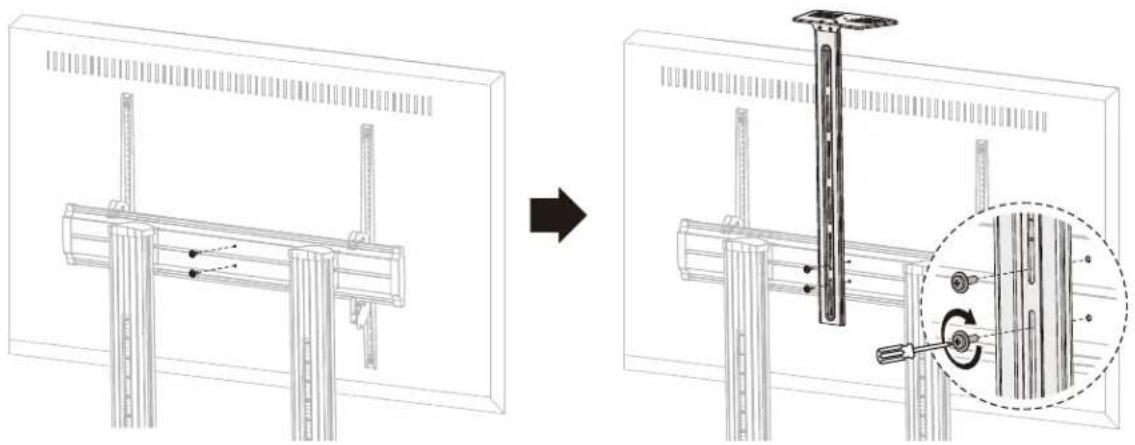

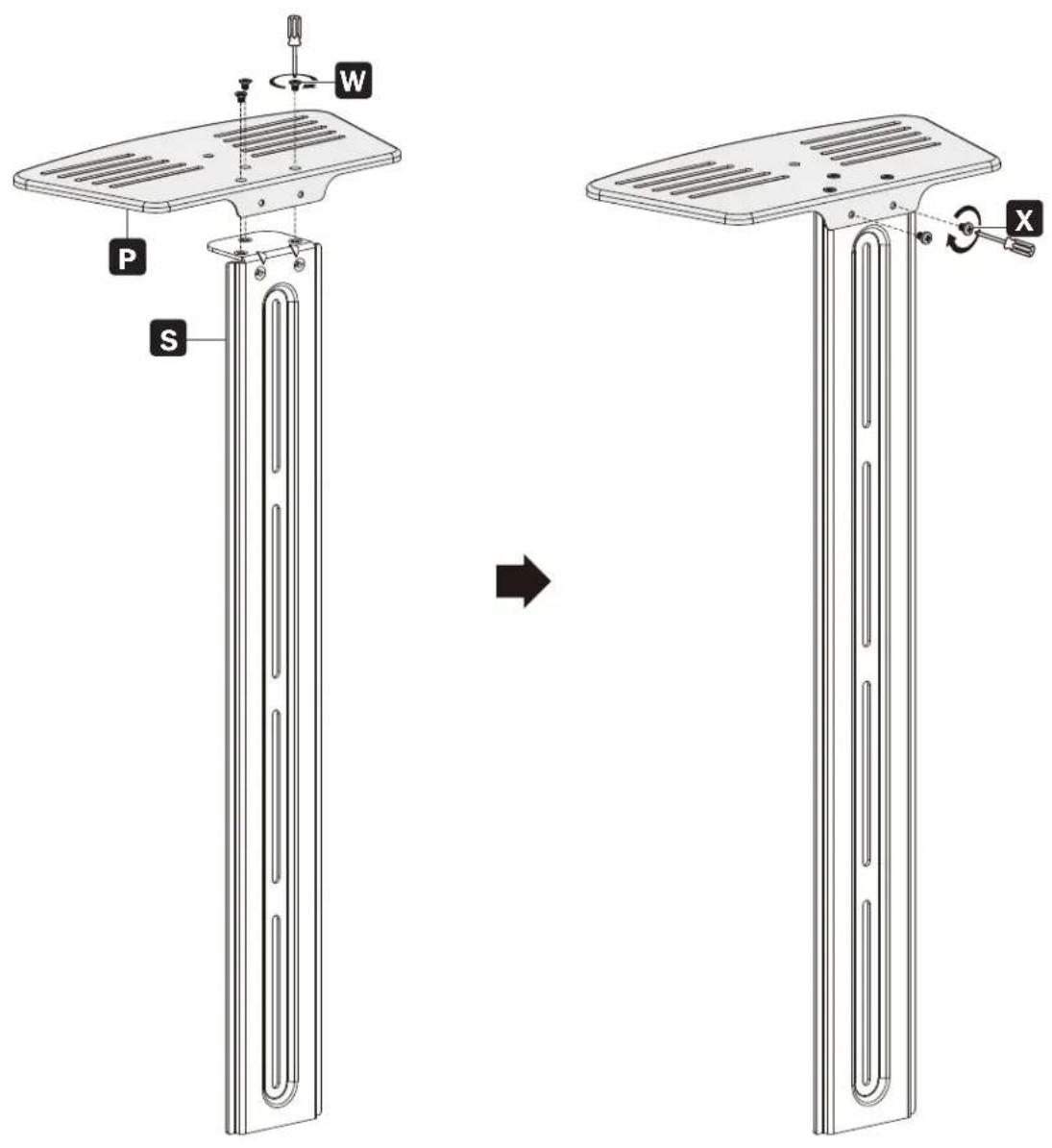

W P S X

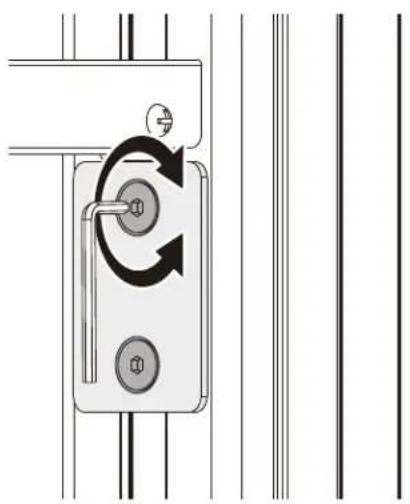

Hinweis: Lösen Sie die Schraube, wie gezeigt. Verwenden Sie den Griff, um die Säule auf die gewünschte Höhe einzustellen, und ziehen Sie anschließend die Schraube fest, um sie zu befestigen. 1200 mm 1250 mm 1300 mm 1350 mm 1400 mm 1450 mm 1500 mm 1550 mm 1600 mm 1650 mm Halten Sie den Monitorarm horizontal, während Sie die Federspannung einstellen. Entfernen Sie vor jeder Bewegung des Arms den Inbusschlüssel vollständig. (Hinweis: Ziehen Sie die Schraube NICHT zu fest an.)

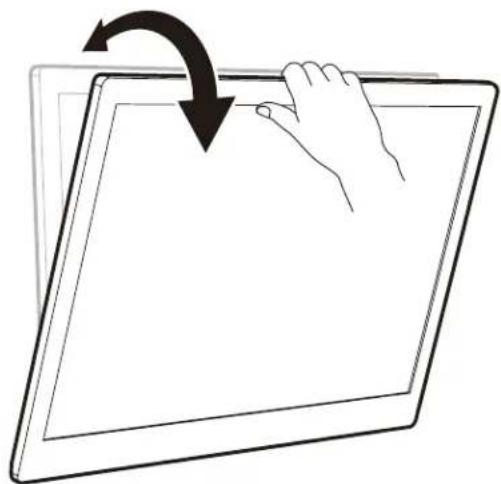

Einstellung

10

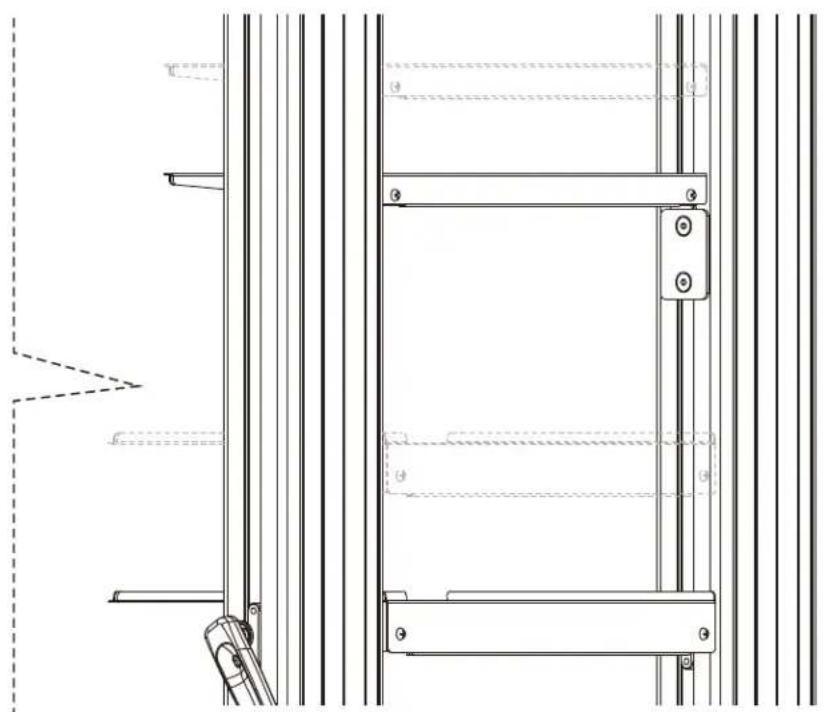

Hinweis: Um das DVD-Regal auf die gewünschte Höhe einzustellen, lösen Sie die Schrauben an beiden Stützblöcken und ziehen Sie alle Schrauben fest, um es zu befestigen.

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sicher angebracht ist.
• Weitere Informationen erhalten Sie auf www.tripplite.com/support.
