РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DMCS60100XXCK Tripp Lite

Руководство пользователя

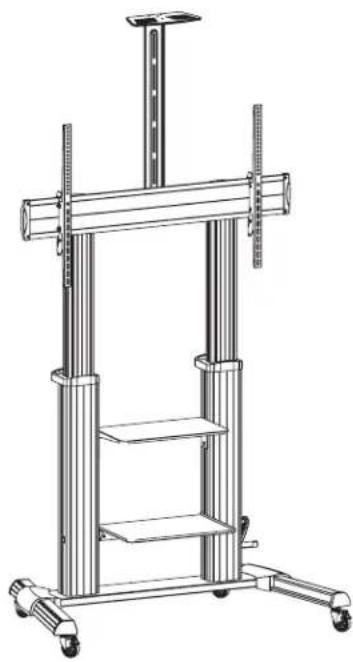

Тележка повышенной прочности с изогнутой рукояткой для перемещения телевизора/монитора

Модель: DMCS60100XXCK

ВНИМАНИЕ! НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС. ЭТО МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ИМУЩЕСТВЕННОМУ УЩЕРБУ!

200×200/300×300

400×200/400×400

600×400/800×400

800×600/1000×600

Телевизор

DVD-прокрынка КАМЕРА

TRIPP·LITE

Продукция высшего

качества.

Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается.

Указания по технике безопасности

ПРИМЕЧАНИЕ. Перед началом установки и сборки модуля внимательно изучите все разделы Руководства пользователя.

ВНИМАНИЕ!

• Не начинайте установку до тех пор, пока не ознакомитесь со всеми указаниями и предупреждениями в настоящем руководстве и не поймете их смысл. При возникновении вопросов относительно любых указаний или предупреждений посетите страницу triplite.com/support.
• Монтажный кронштейн предназначен для установки и использования ТОЛЬКО в целях, указанных в настоящем руководстве. Неправильная установка данного изделия может привести к причинению материального ущерба или существенного вреда здоровью людей.
• Установка данного изделия должна производиться только специалистом с достаточной технической квалификацией и базовыми навыками строительства, в полной мере понимающим смысл информации, изложенной в настоящем руководстве.
• Убедитесь в том, что монтажная поверхность может с запасом выдерживать суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.
• В случае монтажа с креплением к деревянным элементам стенового каркаса следует обеспечить ввертывание крепежных винтов по центру таких элементов. С этой целью настоятельно рекомендуется использование детектора неоднородностей.
• Для безопасного подъема и надлежащего размещения оборудования обязательно обращайтесь за помощью или пользуйтесь грузоподъемным оборудованием.
• Винты следует затягивать плотно, но не перетягивая их. Перетягивание может привести к повреждению крепежных деталей, что значительно ухудшит прочность крепления.
• Данное изделие предназначено для использования только в закрытых помещениях. Использование данного изделия на открытом воздухе может привести к его выходу из строя и причинению вреда здоровью людей.

Гарантийные обязательства

Условия 5-летней ограниченной гарантии

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первоначальной покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУЛАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧИЧЕМ ПРАМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧИЧЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТЫ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых — исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.

Перечень комплектации

ВНИМАНИЕ!

Перед началом установки убедитесь в наличии всех деталей согласно перечню комплектации.

В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу triplite.com/support.

A
Среднее основание (1 шт.)

B
Левая ножка (1 шт.)

C
Правая ножка (1 шт.)

D
Левая заглушка (1 шт.)

E
Правая заглушка (1 шт.)

F
Универсальная пластина (1 шт.)

G
Пластмассовая заглушка (2 шт.)

H

Пластмассовая ручка (2 шт.)

1
Ролик (4 шт.)

J

Левая опорная стойка
(1 шт.)

M
Левый переходный кронштейн (1 шт.)

K
Правая опорная стойка (1 шт.)

L
Изогнутая рукоятка (1 шт.)

Q
Верхняя полка для DVD-проигрывателя (1 шт.)

N
Правый переходный кронштейн (1 шт.)

0
Верхняя заглушка (1 шт.)

P
Полка для камеры (1 шт.)

R
Нижняя полка для DVD- проигрывателя (1 шт.)

S
Соединительная пластина (1 шт.)

T
Соединительная штанга (1 шт.)

Упаковочный комплект Р

U

M5x40(1 шт.)

Z
M8x25 (12 шт.)

V

M6x25 (4 шт.)

A1
M6x8 (12 шт.)

W
Винт М4х6 (3 шт.)

X

Винт М4х6 (3 шт.)

B1
Ключ шестигранный на 5 мм (1 шт.)

Y

M6x14(4 шт.)

C1
Ключ гаечный на 19 мм (1 шт.)

Упаковочный комплект М

M-A
M5x14(4 шт.)

M-B
M6x14(4 шт.)

M-C
M6x30(4шт.)

M-D
M8x30 (4 шт.)

M-E
M8x50 (4 шт.)

M-F
D5-D8(4шт.)

M-G
015x08x5 (8 шт.)

M-H
015x08x15(8 шт.)

Порядок сборки

1

C A I C1 B1 V B

2

ВНИМАНИЕ! При ослаблении винтов с целью регулировки высоты следует удерживать стойку в неподвижном состоянии.

Установите нужную высоту, а затем затяните винты, оставив небольшой зазор между винтами (Z) и внешними опорами. Кроме того, убедитесь в том, что левая и правая внутренние опоры находятся на одной высоте.

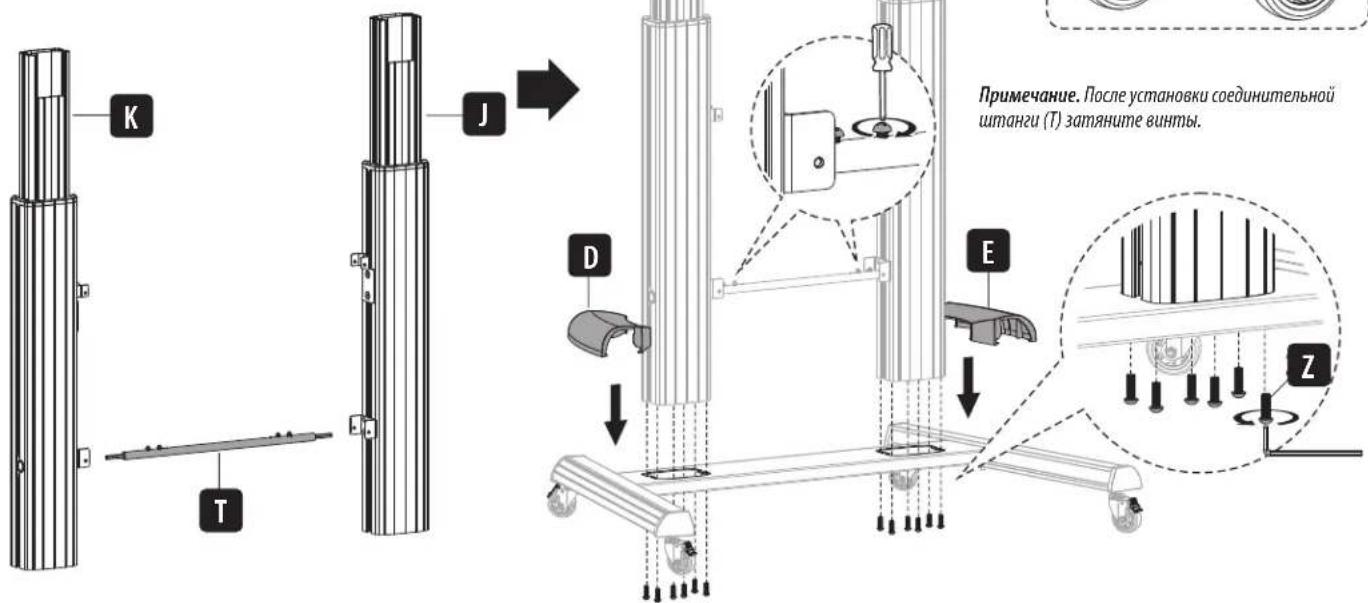

К T J D E Z Примечание. После установки соединительной штанги (T) затяните винты.

Установите ролики повышенной прочности с блокировочным приспособлением в предназначенные для них резьбовые гнезда. Плотно затяните ролики с помощью гаечного ключа (C1).

Примечание. После установки соединительной штанги (T) затяните винты.

Порядок сборки

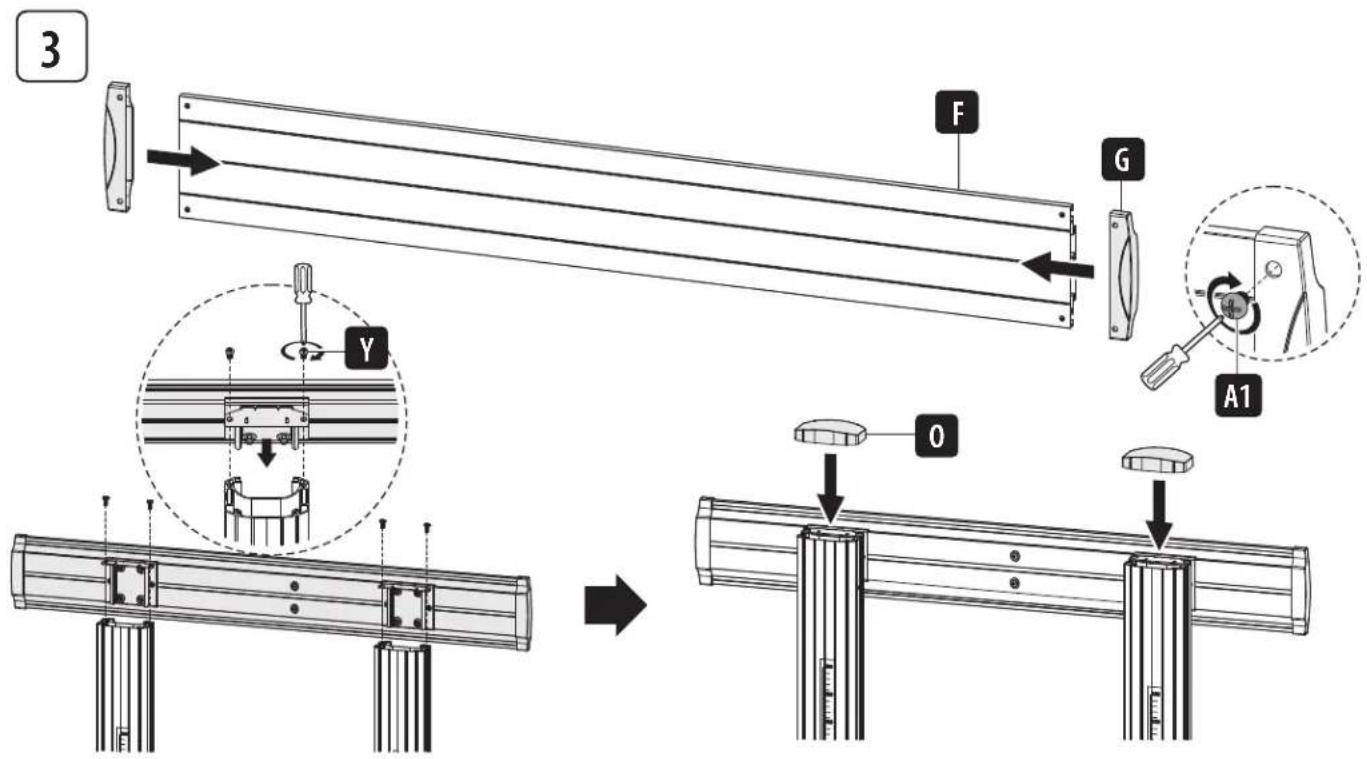

ВНИМАНИЕ! После крепления универсальной пластины (F) к опорным стойкам, как показано на рисунке, затяните винты (Z).

4

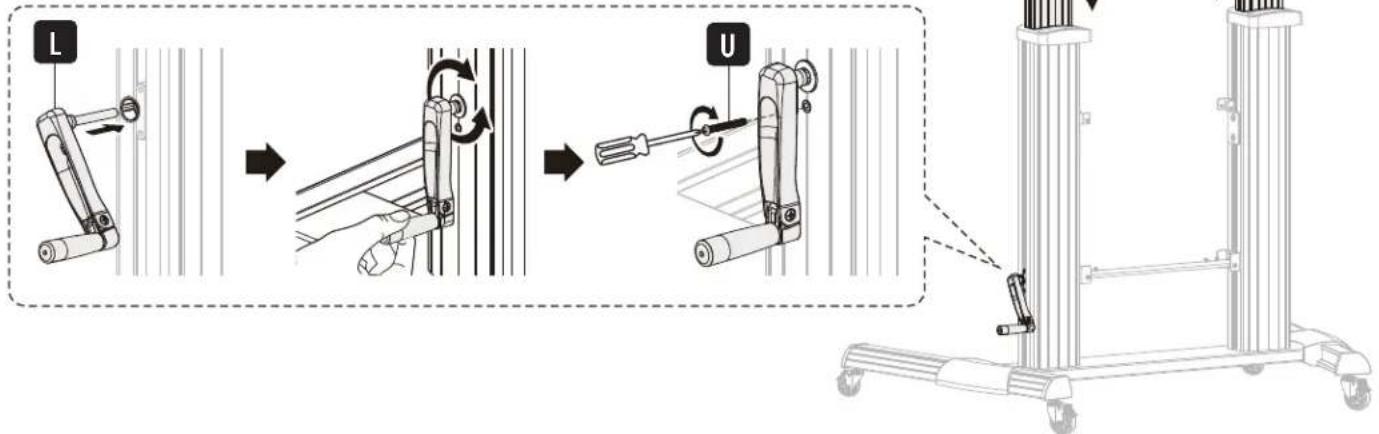

Примечание. Отрегулируйте высоту с помощью изогнутой рукоятки (L), а затем затяните винт (U).

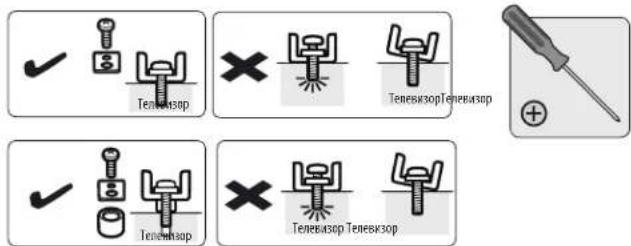

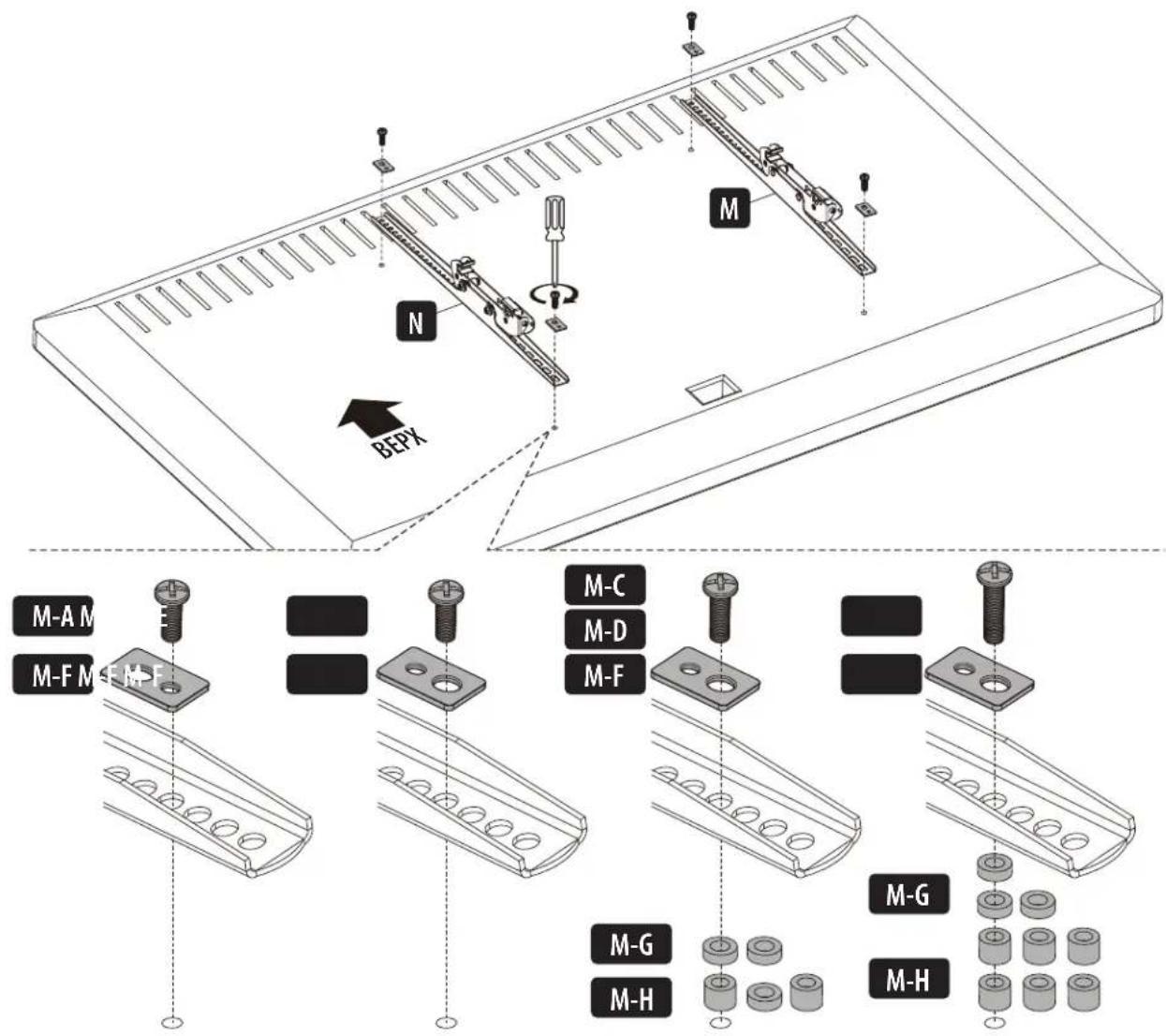

Примечание. Выбирайте подходящие винты, шайбы и проставки (при необходимости) в соответствии с типом монитора. Привинтите переходные кронштейны к дисплею.

ВНИМАНИЕ! Затяните все винты, не перетягивая их.

Телевизор Телевизор Телевизор Телевизор Телевизор Телевизор Телевизор

• Для зацепления поверните нижние винты против часовой стрелки.
• Для расцепления поверните нижние винты по часовой стрелке.

Примечание. Для предотвращения вскрытия или кражи дисплея используйте навесной замок (в комплект поставки не входит).

ВНИМАНИЕ! Прежде чем выпустить дисплей из рук, убедитесь в правильности его монтажа и надежности затяжки винтов.

Порядок сборки

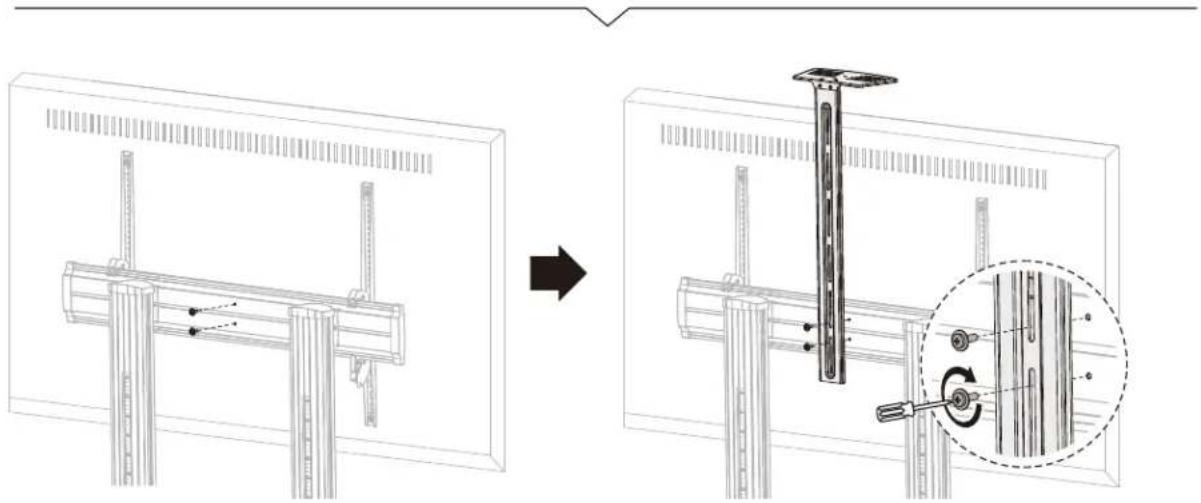

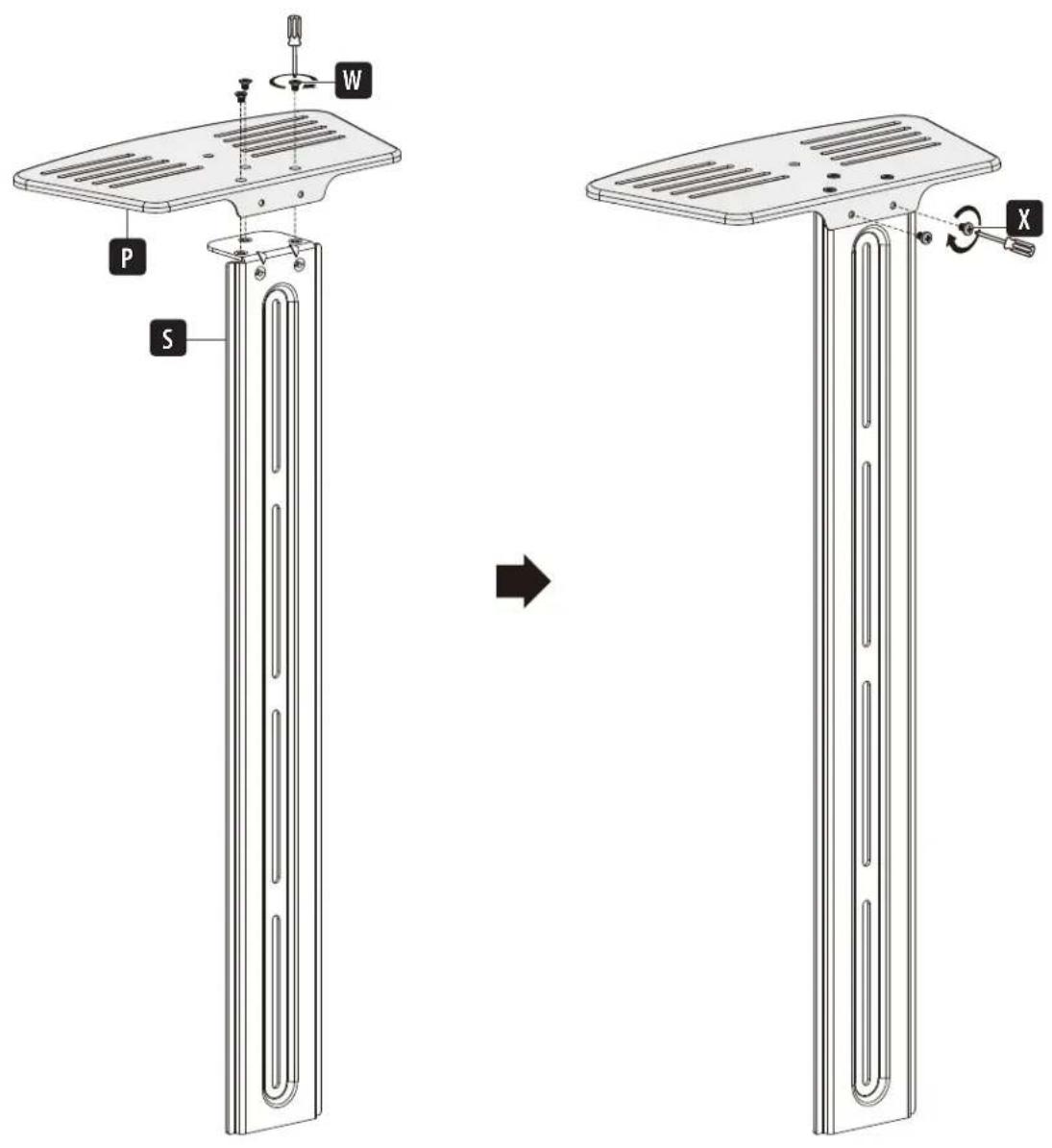

8

W P S X

Корректировка положения

9

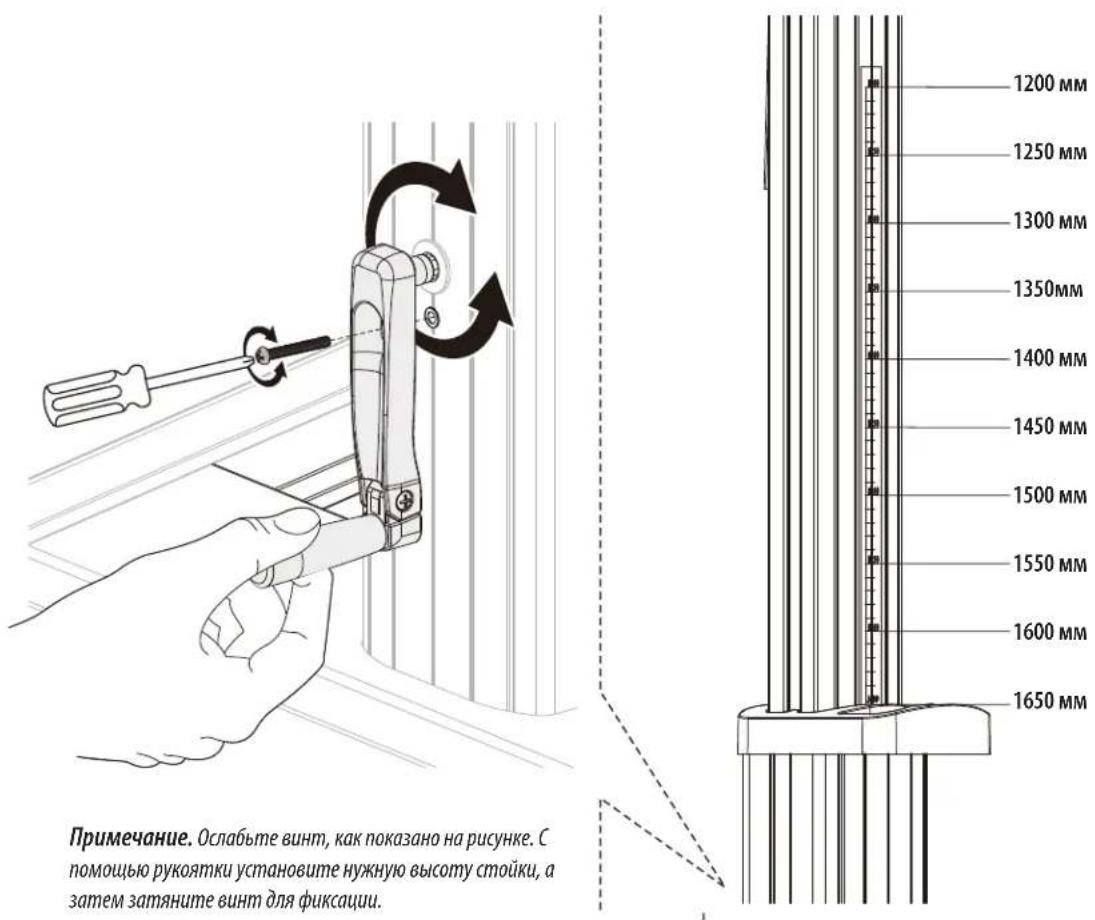

Примечание. Ослабьте винт, как показано на рисунке. С помощью рукоятки установите нужную высоту стойки, а затем затяните винт для фиксации. 1200 мм 1250 мм 1300 мм 1350 мм 1400 мм 1450 мм 1500 мм 1550 мм 1600 мм 1650 мм

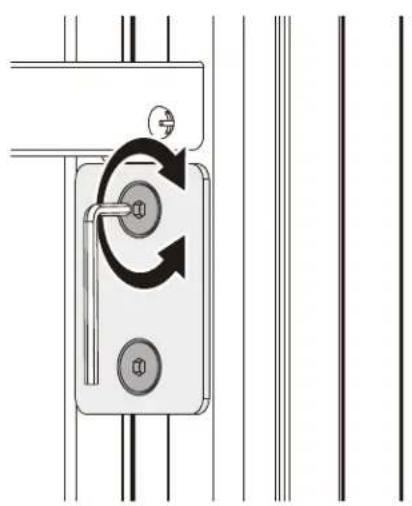

При регулировке натяжения пружины удерживайте кронштейн для крепления монитора в горизонтальном положении. Перед любым перемещением кронштейна полностью вынимайте торцевой ключ. (Примечание. НЕ перетягивайте винт).

Корректировка положения

10

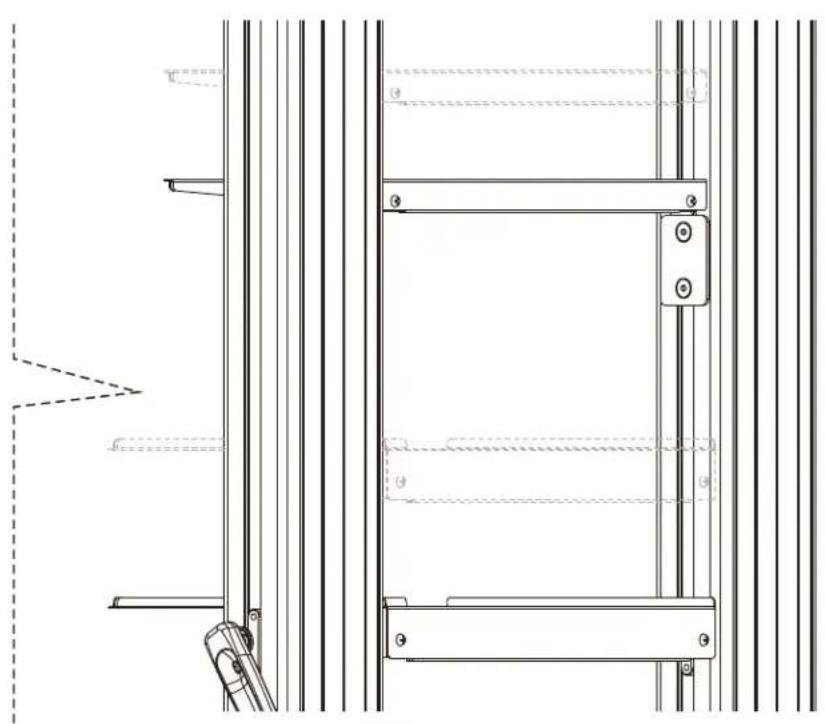

Примечание. Для регулировки высоты полки для DVD-проигрывателя ослабьте винты на обоих опорных блоках и зафиксируйте ее на нужной высоте, затянув все винты.

Техническое обслуживание

• Регулярно (не реже, чем раз в три месяца) проверяйте надежность крепления кронштейна и безопасность его использования.
• При возникновении вопросов посетите страницу triplite.com/support.
