Type de produit	Multiprise avec commutateur de transfert automatique (ATS) et compteur
Modèle	PDUMH20HVATNET
Marque	Tripp Lite
Forme	Montage en bâti 1U
Entrée principale	IEC C20 (cordon amovible C19-C20)
Entrée secondaire	IEC C20 (cordon amovible C19-C20)
Tension nominale	200-208 V (LO) ou 220-240 V (HI)
Courant nominal	20 A
Sorties commutables	8 prises (NEMA 5-15R, 5-15/20R, IEC C13) contrôlées par réseau
Sorties non commutables	2 prises (alimentées en permanence)
Affichage	Ampèremètre numérique, indicateur de source et de tension
Interface réseau	Oui (SNMP, Web, SSH, Telnet)
Commutateur de transfert automatique	Bascule automatique entre entrée principale et secondaire
Protection	Ne fournit pas de protection contre les surtensions ou le bruit de ligne
Température d'utilisation	0°C à 50°C (32°F à 122°F)
Installation	Par un technicien qualifié uniquement
Matériel inclus	2 câbles C19-C20, câbles d'interconnexion, attache-câbles, plateau de détention de câbles
Garantie	2 ans
Entretien	Aucune pièce réparable par l'utilisateur
Utilisation	Intérieur uniquement, environnement contrôlé

FOIRE AUX QUESTIONS - PDUMH20HVATNET Tripp Lite

Comment installer la PDU dans un bâti ?

Fixez la PDU au bâti en insérant quatre vis (non fournies) à travers les supports de montage dans les trous du rail. Assurez-vous que la surface est stable et que l'installation respecte les codes électriques locaux.

Quels câbles d'alimentation sont fournis avec le PDUMH20HVATNET ?

Deux câbles d'interconnexion C19-C20 sont inclus : un pour l'entrée principale et un pour l'entrée secondaire. Les modèles 120 V ont des cordons permanents avec fiche NEMA.

Comment fonctionne le commutateur de transfert automatique (ATS) ?

L'ATS bascule automatiquement entre l'entrée principale et l'entrée secondaire. En fonctionnement normal, l'alimentation vient de l'entrée principale. Si celle-ci devient mauvaise (tension hors plage admissible), la PDU commute sur l'entrée secondaire si elle est bonne ou suffisante. Elle revient à la principale dès qu'elle redevient bonne.

Puis-je utiliser l'entrée secondaire sans l'entrée principale ?

Oui, la PDU fonctionne avec une seule entrée. Cependant, pour profiter de la redondance ATS, les deux entrées doivent être branchées sur des sources distinctes (par exemple deux onduleurs différents).

Comment configurer l'accès réseau de la PDU ?

Référez-vous au manuel de la carte WEBCARDLX incluse. L'interface réseau permet la gestion via SNMP, navigateur Web, SSH ou Telnet. L'adresse IP peut être affichée en maintenant enfoncé le commutateur de sélection de tension.

Que faire si l'ampèremètre affiche une valeur incorrecte ?

Vérifiez que la charge totale ne dépasse pas 20 A. Si le problème persiste, débranchez l'équipement et vérifiez les connexions. Aucune pièce réparable par l'utilisateur ; contactez le support technique Tripp Lite.

Quelle est la différence entre les sorties commutables et non commutables ?

Les sorties commutables (8 prises) peuvent être allumées/éteintes à distance via le réseau. Les sorties non commutables (2 prises) sont alimentées en permanence dès qu'une entrée est sous tension.

Puis-je utiliser la PDU avec un onduleur à onde sinusoïdale non pure ?

L'entrée principale doit être alimentée par une source à onde sinusoïdale pure (recommandé : onduleur SmartOnline). L'entrée secondaire peut accepter des onduleurs interactifs, mais l'ATS pourrait ne pas fonctionner correctement si la qualité de l'alimentation est médiocre.

Comment sélectionner la plage de tension sur les modèles haute tension ?

Appuyez sur le commutateur à côté de l'écran pour basculer entre 'LO' (200-208 V) et 'HI' (220-240 V). La sélection s'affiche 5 secondes. Vous pouvez aussi le changer via le logiciel PowerAlert.

Que faire si la PDU émet des cliquetis ?

C'est normal. Les relais internes peuvent émettre des clics lors de la mise sous tension ou en cours de fonctionnement. Si les bruits deviennent excessifs ou si la PDU ne fonctionne plus, contactez le support technique.

MODE D'EMPLOI PDUMH20HVATNET Tripp Lite

Numéro de série: AGAC7625

PDU à bâti commutable/muni d'un compteur avec commutateur de transfert automatique

Modèles : PDUMH15AT, PDUMH15ATNET, PDUMH15HVAT, PDUMH15HVATNET, PDUMH20AT, PDUMH20ATNET, PDUMH20HVAT, PDUMH20HVATNET

Numéro de série : AGAC7625

1. Consignes de sécurité importantes 26
2. Installation 27

2.1 Montage de la PDU 27 2.2 Connecter la PDU 27 2.3 Fonctionnement en réseau de la PDU 30

1. Caractéristiques 31
2. Configuration et fonctionnement 34 4.1 Commutateur de transfert automatique 34
3. Soutien technique 36. Garantie 36

Pycckn 37

D'excellence Industrielle.

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

Conservez ces instructions.

• Ce manuel contient des instructions et des avert age de ce produit. Le non-respect de ces instructions et avertissements pourrait nuire à la garantie du produit.
• Avertissement : Cet équipement est conforme à la classe A de CISPR 32. Dans un environnement résidentiel, cet équipement peut produit des interférences radio.

• La PDU fournit des sorties multiples pratiques, mais elle ne FOURNIT PAS de protection contre les surtensions ou les bruits de ligne pour l'équipement connecté.
• La PDU est conçue pour être utilisée à l'intérieur uniquement, dans un environnement contrôlé, à l'écart de l'excès d'humidité, des températures extrêmes, des contaminants conducteurs, de la poussière et de la lumière directe du soleil.
• Maintenir la température intérieure ambiant entre 0°C et 50°C (32 °F et 122 °F).
• La PDU doit être installée par un technicien qualifié seulement.
• Ne pas tenter de monter la PDU sur une surface précaire ou instable.
• Installer conformément aux codes locaux de l'électricité. S'assurer d'utiliser la bonne protection contre les surintensités pour l'installation, conformément aux valeurs nominales de la fiche et de l'équipement.
• Brancher la PDU à une sortie qui est conforme aux codes de bâtiment locaux et qui est dûment protégée contre les courants excessifs, les courts-circuits et les défauts à la terre.
• Les prises électriques qui alimentent l'équipement doivent être installées à proximité de l'équipement et doivent être facilement accessibles.
• Ne pas connecter la PDU dans une sortie non mise à la masse ou des rallonges électriques ou des adaptateurs qui éliminent la connexion à la masse. S'assurer de fournir un dispositif de connexion local pour tous les modèles qui sont installés en permanence sans fiche facilement accessible.
• Ne jamais essayer d'installer un équipement électrique pendant un orage. L'équipement individuel connecté à la PDU ne doit pas excéder la charge nominale des sorties individuelles de la PDU.
• La charge totale connectée à la PDU ne doit pas excéder la charge nominale maximum pour la PDU.
• Ne pas tenter de modifier la PDU, y compris les fiches d'entrée et les câbles d'alimentation.
• Ne pas pincer ou tenter d'ouvrir aucune partie du boîtier de la PDU. Il n'existe aucune pièce réparable par l'utilisateur à l'intérieur.
• Ne pas tenter d'utiliser la PDU si une de ses pièces est endommagée. Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie ou une défaillance de cet équipement peut, selon toute vraisemblance, entrainer la défaillance de l'appareil de maintien de vie ou affecter de façon majeure sa sécurité ou son efficacité.

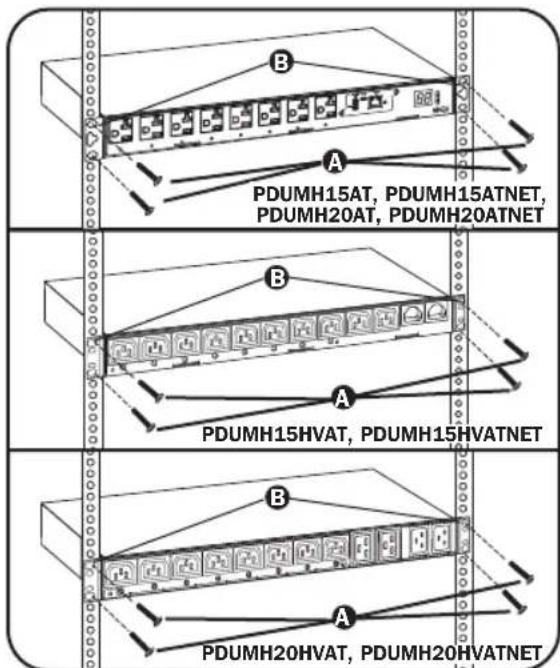

2.1 Montage de la PDU

La PDU peut accueillir les configurations en bâti 1U.

Remarque: L'utilisateur doit déterminer l'aptitude des matériaux et des procédures avant le montage. La PDU et le matériel inclus sont conçus pour les bâts et les boîtiers pour bâts communs et peuvent ne pas être appropriés pour toutes les applications. Les configurations de montage exactes peuvent varier.

Montage en bati 1U : Attacher la PDU au bati en insérant les quatre vis fournies par l'utilisateur à travers les supports de montage de la PDU, puis dans les trous de montage du rail du bati tel qu'illustré.

2.2 Connecter la PDU

Tous les modèles de PDU incluent deux entrées d'alimentation CA : une principale et l'autre secondaire (voir le schéma). Le tableau de référence ci-dessous numéro l'entrée principale et l'entrée secondaire de chaque modèle :

Modèle Entrée principale	Entrée secondaire
PDUMH15AT NEMA 5-15P	(cordon permanent) Entrée IEC C14
PDUMH15ATNET NEMA 5-1	5P (cordon permanent) Entrée IEC C14
PDUMH15HVAT* Entrée IEC	C14 (cordon amovible) Entrée IEC C14
PDUMH15HVATNET* Entrée	IEC C14 (cordon amovible) Entrée IEC C14
PDUMH20AT NEMA 5-15P	(cordon permanent) Entrée IEC C20
PDUMH20ATNET NEMA 5-1	5P (cordon permanent) Entrée IEC C20
PDUMH20HVAT* Entrée IEC	C20 (cordon amovible) Entrée IEC C20
PDUMH20HVATNET* Entrée	IEC C20 (cordon amovible) Entrée IEC C20

La PDU inclut un câble d'interconnexion de C13 à C14 (PDUMH15HVAT/NET) ou deux câbles d'interconnexion de C19 à C20 (PDUMH20HVAT/NET) pour les deux entrées principale et secondaire, qui peuvent être utilisés pour effectuer un raccordement aux sources de l'onduleur en amont. Autrement, l'utilisateur peut fournir des câbles IEC équipés de fiches propres à chaque pays.

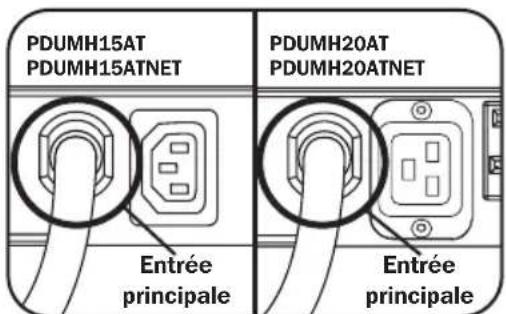

Entrée principale (modèles de 120 V) Entrée principale (modèles de 208 à 240 V)

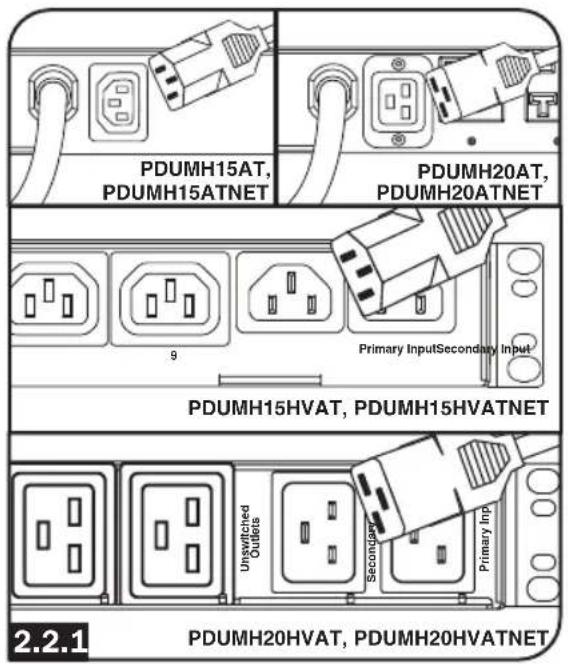

2.2.1 Raccorder le cordon d'entrée secondaire à la PDU :

Malgré le fait que la PDU fonctionnera sans raccorder le cordon d'entrée secondaire, l'entrée secondaire est requise pour le fonctionnement du commutateur de transfert automatique de la PDU.

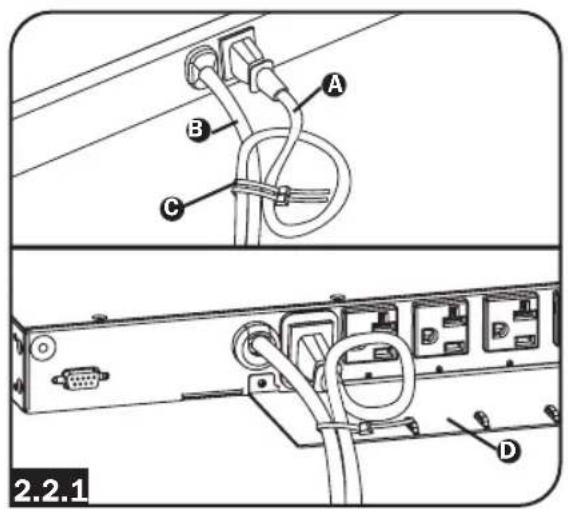

Modèle PDUMH15AT, PDUMH15ATNET, PDUMH20AT, PDUMH20ATNET seulement.

Pour raccorder le cordon d'entrée secondaire, former une boucle dans le cordon secondaire A et retenir la jonction de cette boucle au cordon principal B avec une attache mono-usage. S'assurer que l'attache est solidement en place autour des cordons principal et secondaire, de même qu'à travers la boucle créée dans le cordon secondaire C. Voir le schéma.

Remarque: Relacher le cordon autant que possible entre la boucle et la sortie du cordon.

Les deux cordons devraient être attachés au plateau de détention de cables D. (Voir le schéma.)

Une fois que les deux cordons sont solidement retenus et que le cordon secondaire est suffisamment relâché, insérer la sortie du cordon secondaire dans l'entrée d'alimentation IEC.

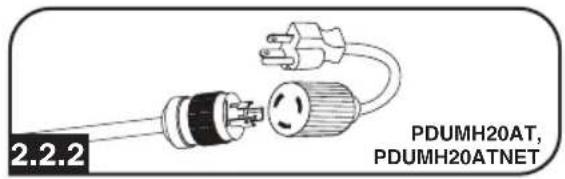

2.2.2 Raccorder les adaptateurs de fiche d'entrée (optionnel - modèles PDUMH20AT, PDUMH20ATNET seulement) :

La PDU inclut deux adaptateurs qui convertissent une ou les deux fiches d'entrée L5-20P aux fiches d'entrée 5-20P. Le raccordement des adaptateurs est facultatif. La PDU fonctionnera normalement sans raccorder les adaptateurs.

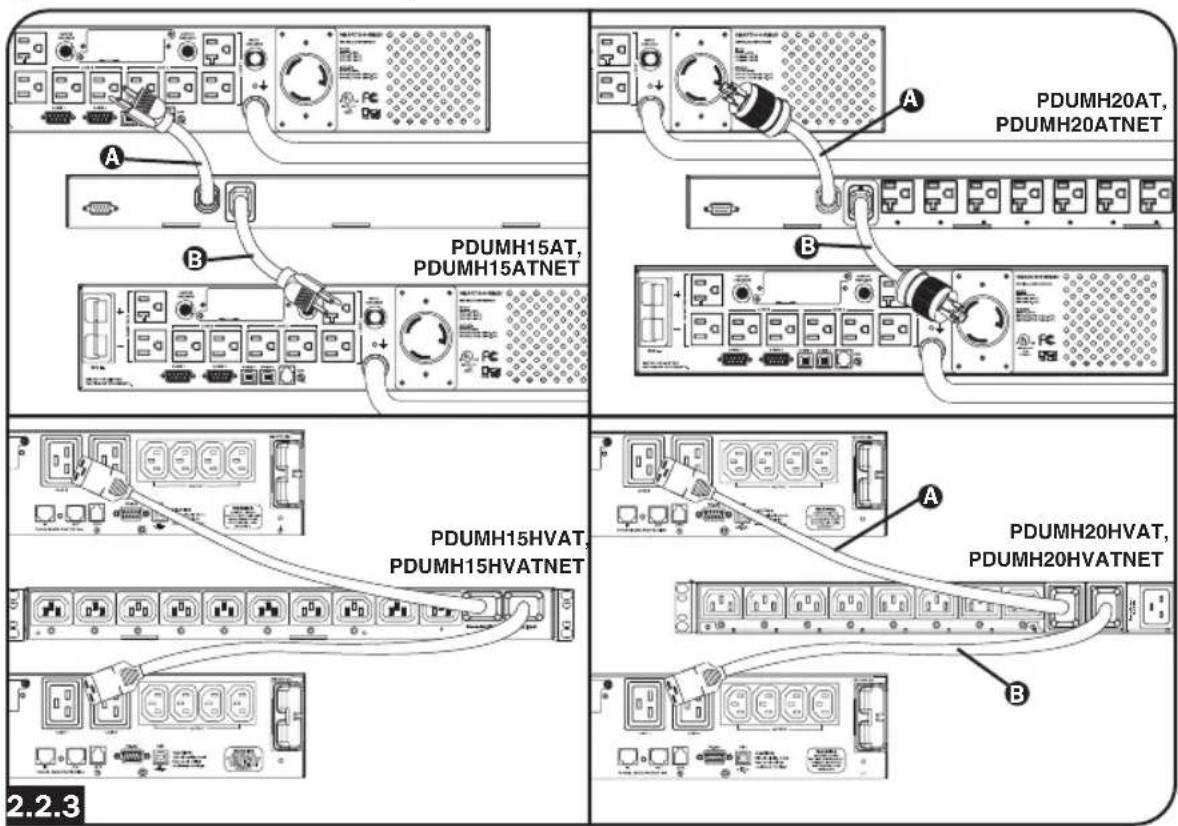

2.2.3 Raccorder les fiches d'entrée de la PDU :

(Consulter la section Configuration et fonctionnement pour plus de détails.) Raccorder la fiche d'entrée principale à une source dédiée d'alimentation CA de 120 V/230 V mise à la masse telle qu'un onduleur SmartOnline. L'onduleur ne doit pas partager un circuit avec une charge électrique élevée (comme un climatiseur ou un réfrigérateur). Dans des conditions de fonctionnement normales, la PDU va distribuer de l'alimentation CA depuis la source d'entrée principale. Raccorder la fiche d'entrée secondaire à une autre source d'alimentation CA de 120 V/230 V mise à la masse telle qu'un onduleur redondant SmartOnline. Ne pas brancher l'entrée secondaire dans la même source d'alimentation que l'entrée principale. La PDU va distribuer de l'alimentation CA depuis l'entrée secondaire uniquement si l'entrée principale devient non disponible.

Remarque: Immédiatement après avoir raccordé la PDU à une alimentation CA sous tension, une série de doux cliquètes émis par les relais électriques à l'intérieur de la PDU peut se faire entendre. Les relais peuvent également émettre à l'occasion des cliquètes durant le fonctionnement de la PDU. Cela est normal.

2.2.4 Sélectionner la gamme de tension d'entrée (optionnel : modèles PDUMH15HVAT, PDUMH15HVATNET, PDUMH20HVAT et PDUMNH20HVATNET seulement) :

Ces modèles comportent deux gammes de tension d'entrée nominale sélectionnables : 200 à 208 V (« LO » (basse)) et 220 à 240 V (« HI » (élevée)). Appuyer sur le commutateur à côté de l'affichage pour faire basculer le paramètre de la tension nominale à la gamme désirée « HI » (élevée) ou « LO » (basse). Ce paramètre ajuste les gammes de tension pour les entrées principale et secondaire. L'affichage indiquera « HI » (élevée) ou « LO » (faible) pendant cinq secondes.

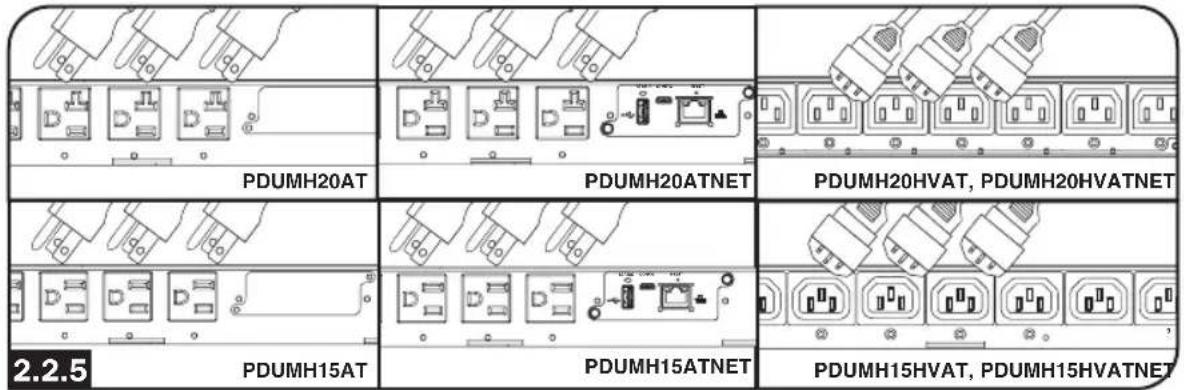

2.2.5 Raccorder l'équipement à la PDU :

Ne pas excéder la charge nominale maximum pour la PDU. Le courant électrique total utilisé par la PDU sera affiché en ampères sur l'ampèremètre numérique. Chaque sortie inclut un témoin à DEL vert qui s'allume lorsque la sortie reçoit de l'alimentation CA.

2.3 Fonctionnement en réseau de la PDU

Pour des instructions sur la configuration en réseau, veuillez vous référer au manuel de l'utilisateur de la WEBCARDLX inclus avec ce produit.

3. Caractéristiques

* Modèle NET seulement.

3. Caractéristiques

1 Entrée principale

Modèles PDUMH15AT/NET : Le cordon est attaché en permanence à la PDU et compte une fiche NEMA 5-15P.

Modèle PDUMH15HVAT/NET : Le cordon C13-C14 est amovible.

Modèles PDUMH20AT/NET : Le cordon est attaché en permanence à la PDU et compte une fiche NEMA L5-20P.

Modèle PDUMH20HVAT/NET : Le cordon C19-C20 est amovible.

Entrée de sortie secondaire (amovible sur tous les modèles)

Modèles PDUMH15AT/NET, PDUMH15HVATNET : L'entrée IEC-320-C14 se raccorde au cordon d'alimentation d'entrée CA secondaire amovible.

Modèles PDUMH20AT/NET, PDUMH20HVAT/NET : L'entrée IEC-320-C20 se raccorde au cordon d'alimentation d'entrée CA secondaire amovible.

Sorties commutables : Lors du fonctionnement normal, les sorties distribuent une alimentation CA à l'équipement branché. Sur les modèles PDUMH15ATNET,

PDUMH15HVATNET, PDUMH20ATNET et PDUMH20HVATNET, les sorties NEMA 5-15R, NEMA 5-15/20R et IEC-320-C13 peuvent être commutées sous tension et hors tension via un contrôle logiciel. Lorsqu'une sortie est sous tension, le témoin à DEL lui étant associé s'allume.

4 Sorties non commutables (modèles PDUMH15HVAT/NET, PDUMH20HVAT/NET) : Ces

Les sorties sont alimentées d'une des sources d'entrée, mais ne sont pas individuellement commutables.

5 Port de configuration de l'usine : Le port est réservé pour la configuration par le personnel.

Autorisé de l'usine seulement. Aucune information pour l'utilisateur n'est disponible. Se connecter à ce port pourrait rendre l'appareil inutilisable et annuler sa garantie.

6 Indicateur de charge (amperemetre) numérique : Le courant électrique total utilisé par

L'équipement raccordé est affiché en ampères sur l'amperemetre numérique.

Commutateur de sélection de plage de tension d'entrée (modèles PDUMH15HVATNET,

PDUMH20HVATNET): Le commutateur au bas et à la gauche de l'écran peut être utilisé pour faire basculer les gammes de tension à « HI » (élevée) ou « LO » (basse). L'affichage indiquera « HI » (élevée) ou « LO » (faible) pendant cinq secondes. Appuyer une fois sur le commutateur pour afficher les plages, appuyer de nouveau durant les cinq premières secondes pour changer ce paramètre. Les paramètres peuvent également être modifiés via le logiciel PowerAlert (PDUMH15HVATNET et PDUMH20HVATNET seulement).

Affichage de l'adresse IP (modes PDUMH15HVATNET, PDUMH20HVATNET) : Appuyer et

maintenir le commutateur pour afficher l'adresse IP de la carte SNMP dans la PDU.

Interface réseau (modèles PDUMH15ATNET, PDUMH15HVATNET, PDUMH20ATNET,

PDUMH20HVATNET): Permet d'utiliser la PDU comme un dispositif géré par le réseau, accessible via la plateforme de gestion de réseau SNMP, un navigateur Web, SSH ou Telnet.

Indicateur de source d'entrée : Lorsque la PDU est raccordée à une source d'alimentation

CA sous tension, le témoin à DEL de l'entrée principale ou secondaire s'allume pour indiquer que cette source fournit l'alimentation aux sorties de la PDU.

3. Caractéristiques

Cordon d'alimentation d'entrée CA principal et secondaire (modèles PDUMH20HVAT, PDUMH20HVATNET) : Deux câbles C19-C20 sont inclus : un pour l'entrée principale et l'autre pour l'entrée secondaire.

Cordon d'alimentation d'entrée CA principal (modèles PDUMH15HVAT, PDUMH15HVATNET) : Un câble C13-C14 est inclus.

Cordon d'alimentation d'entrée CA seconde (modèles PDUMH15AT, PDUMH15ATNET): Le cordon amovible est muni d'un connecteur IEC-320-C13 et d'une fiche NEMA 5-15P.

Cordon d'alimentation d'entrée CA seconde (modèles PDUMH20AT, PDUMH20ATNET): Le cordon amovible est muni d'un connecteur IEC-320-C19 et d'une fiche NEMA L5-20P.

Adaptateurs de fiche d'entrée (modèles PDUMH20AT, PDUMH20ATNET) : Les adaptateurs convertissent les fiches d'entrée NEMA L5-20P en fiches d'entrée NEMA 5-20P.

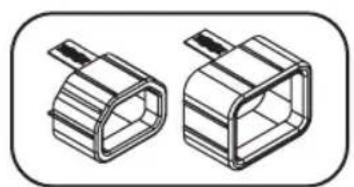

Dispositif de verrouillage de prise (modèles PDUMH15HVAT, PDUMH15HVATNET) : Prévient la déconnexion accidentelle des cordons d'alimentation C13-C14 ou C19-C20.

Plateau de détention de câbles (modèles PDUMH20HVAT, PDUMH20HVATNET) : Attacher les cordons d'entrée principale et secondaire au plateau de détention de câbles. Une fois que les deux cordons sont solidement retenus ensemble et que le cordon secondaire est suffisamment relâché, insérer la sortie du cordon secondaire dans l'entrée d'alimentation IEC.

4.1 Commutateur de transfert automatique

Lorsque les entrées principale et secondaire sont toutes les deux raccordées aux onduleurs Tripp Lite, la PDU fonctionne comme un commutateur de transfert automatique, fournissant de l'alimentation d'entrée redondante pour les applications à disponibilité élevée. Dans des conditions de fonctionnement normales, la PDU va distribuer de l'alimentation depuis la source d'entrée principale et commuter à la source d'entrée secondaire dans certaines conditions. La PDU va commuter à la source secondaire lorsqu'elle est « bonne » en vertu des définitions de la tension d'entrée de la PDU (voir la section 4.1.2 pour plus d'informations).

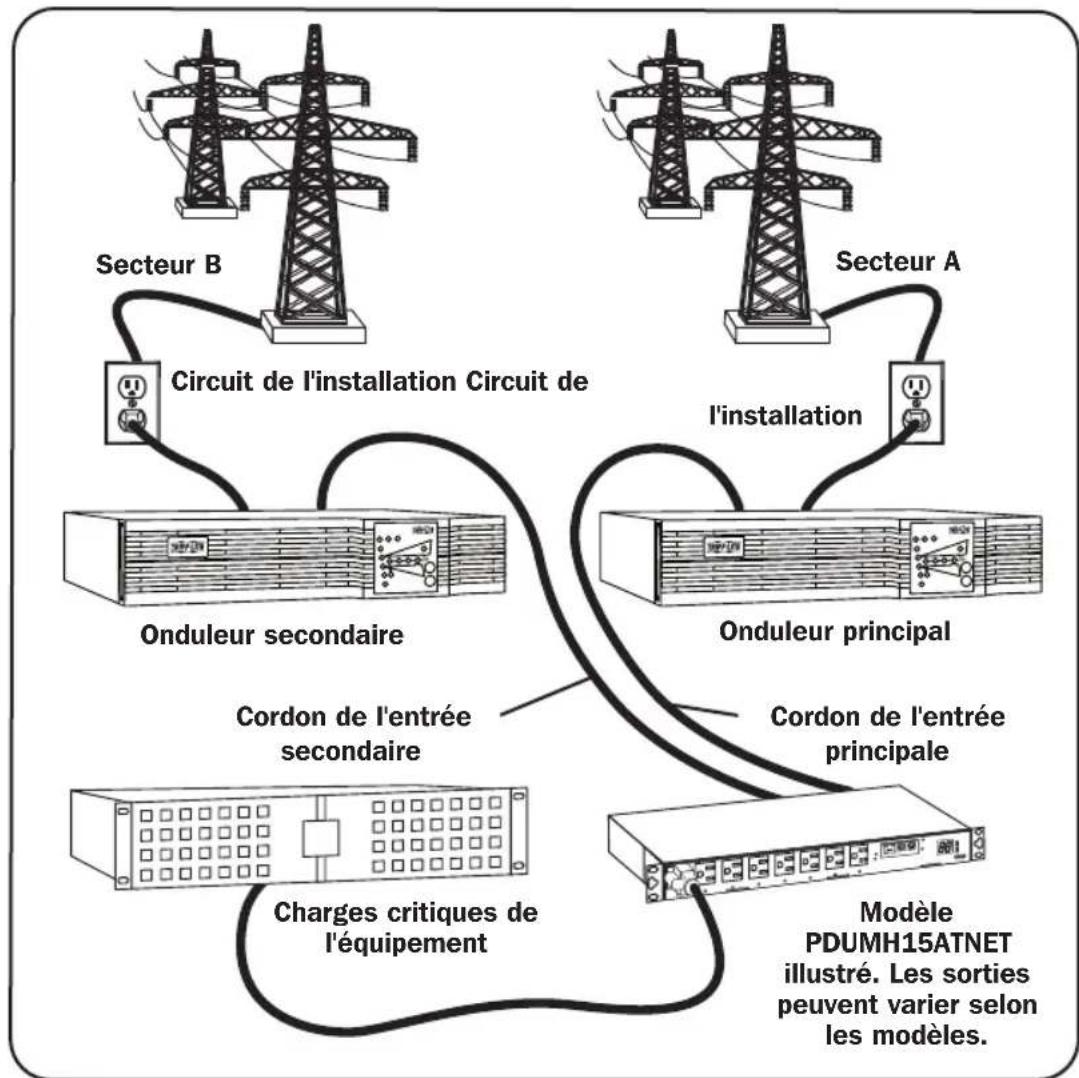

4.1.1 Configuration principale

La fonction commutateur de transfert automatique fournit une disponibilité accrue lorsque les entrées principale et secondaire de la PDU sont raccordées à des onduleurs Tripp Lite séparés qui sont raccordés à des sources séparées de l'alimentation du secteur. Pour une disponibilité maximum, Tripp LITE recommande d'utiliser des onduleurs SmartOnline correspondants avec une sortie d'ondes sinusoidales pures pour les sources d'alimentation d'entrée principale et secondaire. La fonction du commutateur de transfert automatique seraompromise si les entrées principale et seconde sont branchées à la même source d'alimentation du secteur.

Avertissement: NE PAS raccorder l'entrée principale à un onduleur interactif en ligne, en raison des problèmes liés à la durée de transfert, ou à toute source ne fournissant pas des ondes sinusoidales pures. De telles sources peuvent être utilisées pour alimenter l'entrée secondaire.

4.1.2 Sélection de la source pour le commutateur de transfert automatique

La PDU va démarrer si la tension de l'une des sources d'entrée est supérieure à la tension minimum de démarrage. Lors du fonctionnement normal (après le démarrage), si la source actuellement sélectionnée (principal ou secondaire) se détériore et que sa condition devient moindre, l'appareil devrait commuter vers une source alternative, si cette source est de meilleure qualité. L'appareil préfère la source principale et va always commuter vers celle-ci au cas où les deux sources sont toutes les deux de la même qualité (suffisante ou bonne). Si la source actuelle devient mauvaise et que la source alternative est au moins suffisante, l'appareil va commuter à la source alternative.

Tension nominale de la PDU
	Modèles basse tension	Modèles haute tension
	120 V 200 à 208 V 220 à 240 V
Tension minimum de démarrage	85 V 163 V 163 V
Bonne gamme de tension	99 à 139 V 172 à 241 V 190 à 266 V
Gamme de tension suffisante	75 à 98 V 144 à 171 V 144 à 189 V
Mauvaise gamme de tension	0 à 74 V 0 à 143 V 0 à 143 V

4.1.3 Essai rapide

Après avoir installé la PDU et raccordé l'équipement, la fonction du commutateur de transfert automatique peut subir un essai en mettant temporairement hors tension l'onduleur branché à l'entrée CA principale. Lorsque l'onduleur de l'entrée principale ne fournit plus l'alimentation CA, la PDU

Entrée principale active

Entrée secondaire active

commutera de l'entrée principale à l'entrée secondaire et le témoin à DEL de l'entrée secondaire s'allumera. Lorsque l'onduleur de l'entrée principale est remis en marche et reconnait à nouveau à fournir l'alimentation CA, la PDU commutera de nouveau à l'alimentation d'entrée principale.

Remarque: Les entrées principale et secondaire doivent être branchées à des sources séparées de l'alimentation du secteur. La fonction du commutateur de transfert automatique sera compromise si les entrées principale et secondaire sont branchées à la même source d'alimentation du secteur. Ne pas effectuer d'essai sur l'équipement devant demeurer en fonctionnement pour maintenir une production quelconque. Toute procédure d'essai doit se préparer à l'éventualité que l'équipement puisse être soumis à une coupure de courant. Ne pas effectuer d'essais de la PDU en débranchant les cordons d'alimentation qui sont branchés à des sources d'alimentation sous tension puisque cela coupe la connexion à la terre et expose votre équipement à des risques.

5. Soutien technique

Adresse électronique : [e-mail]

Garantie limitee

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matière et de fabrication pour une période de 2 ans (sauf les batteries de l'onduleur à l'extérieur des États-Unis et au Canada, 1 an) à partir de la date d'achat initiale. Si le produit s'avéré défectieux en raison d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou replacer le produit, à sa seule déscription. Le service sous cette garantie ne peut être obtenu qu'en livrant ou en expédiant le produit (avec tous les frais d'expédition ou de livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 États-Unis. Le vendeur paiera les frais d'expédition de return. Visitor www. triplite. com/support avant d'envoyer de l'équipement pour réparation. CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTS DE QUALITE MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains états ne permettent pas de limitations sur la durée d'une garantie implicite, et certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifique, et vous pouze avoir d'autres droits qui varient selon le territoire).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, ajusté et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Numéros d'identification de conformité aux réglements

A des fins de certification et d'identification de conformité aux réglements, votre produit Tripp Lite a reçu un numéro de série unique. Ce numéro se retrouve sur la plaque signalétique du produit, avec les inscriptions et informations d'approbation requises. Lors d'une demande d'information de conformité pour ce produit, utilisez toujours le numéro de série. Il ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.

La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.
