Type de produit	Section en U pour acheminement de câbles à fibres optiques
Marque	Tripp Lite
Modèle	SmartRack SRFC5STR48
Dimensions (H × l × L)	118 mm × 120 mm × 121,92 cm (48 po)
Poids estimé	1,5 kg
Matériau	Acier
Couleur	Noir (par défaut), autres couleurs en option
Alimentation	Aucune (composant passif)
Fonctions principales	Acheminement horizontal de câbles à fibres optiques dans un rack
Installation	Raccordement à d'autres sections ou raccords via coupleurs optionnels ; serrage manuel sans outil
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Utiliser uniquement en intérieur ; aucune pièce sous tension
Pièces détachées et réparabilité	Accessoires vendus séparément (coupleurs, raccords, etc.) ; pas de pièces réparables par l'utilisateur
Informations générales	Conçu pour systèmes de gestion de câbles Tripp Lite SmartRack

FOIRE AUX QUESTIONS - SmartRack SRFC5STR48 Tripp Lite

Quel est le modèle exact et à quoi sert-il ?

Le modèle est SRFC5STR48, une section en U droite pour l'acheminement horizontal de câbles à fibres optiques dans un rack.

Quelles sont les dimensions de cet accessoire ?

Hauteur 118 mm, largeur intérieure 120 mm, longueur 121,92 cm (48 pouces).

Comment installer la section en U ?

Raccordez-la à d'autres sections ou raccords à l'aide des coupleurs SRFC5CPL5 (vendus séparément). Serrez les vis et écrous à la main, sans outil.

Quels accessoires sont disponibles pour ce modèle ?

Coupleurs, rampes, coudes, raccords en T, croix, sorties et embouts. Tous vendus séparément sous les références SRFC5xxx.

Puis-je utiliser ce produit avec des câbles cuivre ?

Non, ce produit est spécifiquement conçu pour les câbles à fibres optiques. Pour des câbles cuivre, utilisez d'autres accessoires Tripp Lite.

Quel est le rayon de courbure minimum pour les câbles ?

Le rayon de courbure est limité par les accessoires de sortie comme le Trumpet Drop-Out (SRFC5DROP). Respectez les spécifications du fabricant des câbles.

Cette section en U est-elle livrée avec des vis de montage ?

Non, les vis et écrous sont inclus pour le raccordement entre sections, mais les fixations sur rack ne sont pas fournies (compatibles avec les systèmes SmartRack).

Quel est le poids de cet élément ?

Le poids approximatif est de 1,5 kg, variant légèrement selon les accessoires ajoutés.

La couleur peut-elle être personnalisée ?

Des trousses de couleur sont vendues séparément. La couleur par défaut est le noir.

Où trouver la notice complète ?

La notice est disponible gratuitement en PDF sur le site notice-facile.com pour le modèle Tripp Lite SmartRack SRFC5STR48.

MODE D'EMPLOI SmartRack SRFC5STR48 Tripp Lite

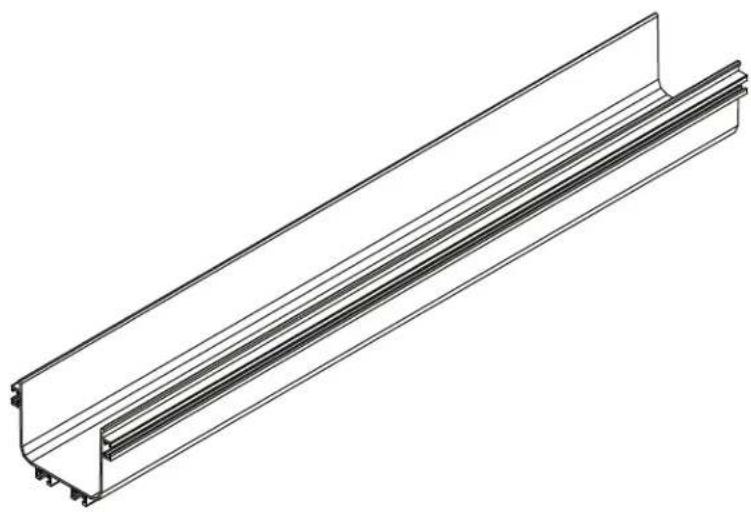

Section en u droite pour système d'acheminement des fibres

Modèles : SRFC5STR48, SRFC5STR72, SRFC10STR48, SRFC10STR72

Droits d'auteur © 2020 Tripp Lite. Tous droits réservés.

Modèles et dimensions

Avant de procéder à l'installation, confirmer d'abord le modèle et les dimensions.

Modèle Vue en coupe Hauteur Largeur in-			térieure	Longueur
SRFC5STR48		118 mm(4,6 po)	120 mm(4,8 po)	121,92 cm(48 po)
SRFC5STR72		118 mm(4,6 po)	120 mm(4,8 po)	182,88 cm(72 po)
SRFC10STR48		118 mm(4,6 po)	241 mm(9,5 po)	121,92 cm(48 po)
SRFC10STR72		118 mm(4,6 po)	241 mm(9,5 po)	182,88 cm(72 po)

Accessoires supplémentaires

Tous les accessoires sont vendus séparément.

Numéro de modèle des accessoires		Description et fonction des accessoires
Système de 120 mm (5 po)	Système de 240 mm (10 po)
SRFC5CPL5 SRFC10	CPL10 Trousse de coupleur	pour connecteur des canaux et des raccords
SRFC5RAMP SRFC10	RAMP	Rampe haut/bas pour changer le niveau d'une canalisation horizontale
SRFC5ELBOW SRFC10	ELBOW	Raccord de 90 degrés pour créer un coude dans une canalisation horizontale
SRFC5JUNT SRFC10	JUNT	Raccord en T pour créer un branchement de 90 degrés depuis une canalisation droite
SRFC5JUNT4 SRFC10	JUNT4	Raccord en croix à 4 voies pour créer une jonction avec 2 sorties horizontales
SRFC5DROP SRFC10	DROP	Trousse Trumpet Drop-Out pour limiter le rayon de courbure au niveau d'une sortie depuis un canal, un T horizontal ou un T vertical
SRFC4WTRFL		Adaptateur de chute d'eau mobile pour permettre à un câble de cascader sur le côté d'une sortie horizontale
SRFC4WTRFL36		Adaptateur pour chute d'eau avec tuyau pour permettre à un câble de cascader sur le côté dans un tuyau en plastique ondulé de 36 po au niveau d'une sortie horizontale
SRFC4WTRFL48		Adaptateur pour chute d'eau avec tuyau pour permettre à un câble de cascader sur le côté dans un tuyau en plastique ondulé de 36 po au niveau d'une sortie horizontale
SRFC5CAP SRFC10	CAP	Trousse d'embout pour fermer l'extrémité d'un canal pour un aspect fini et professionnel
SRFC5CPL10		Adaptateur pour combiner des composants de 120 mm (5 po) avec des composants de 240 mm (10 po)

Installation

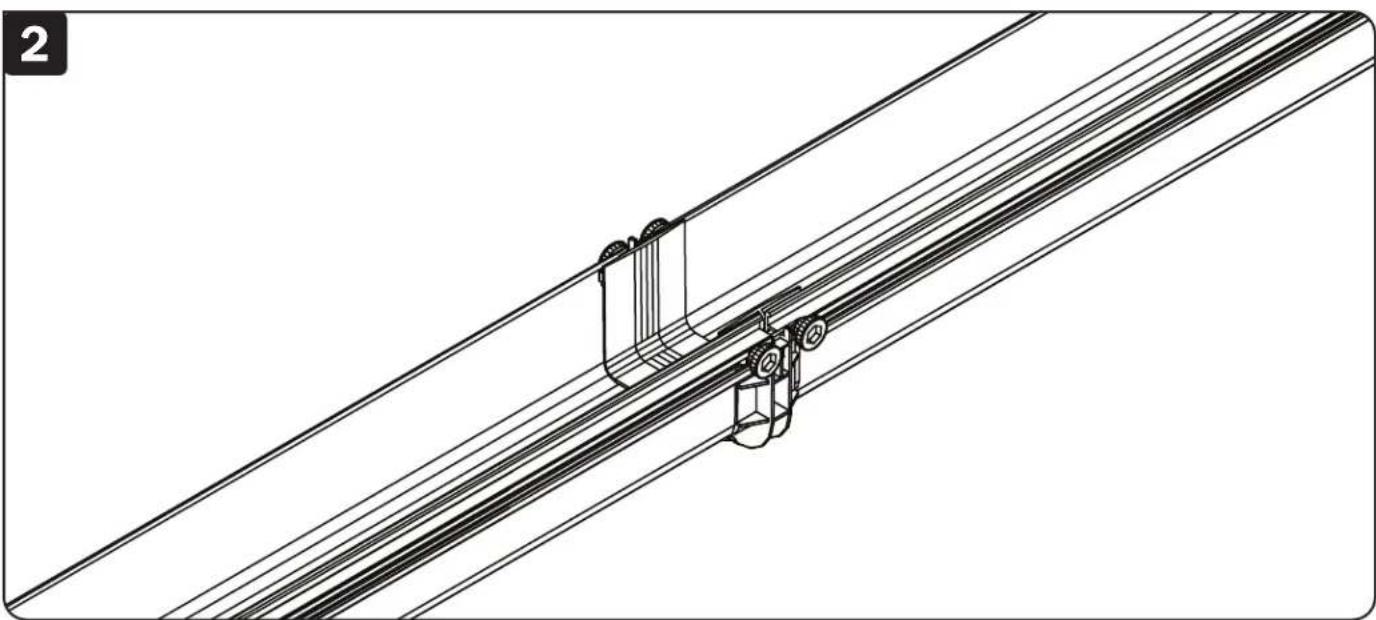

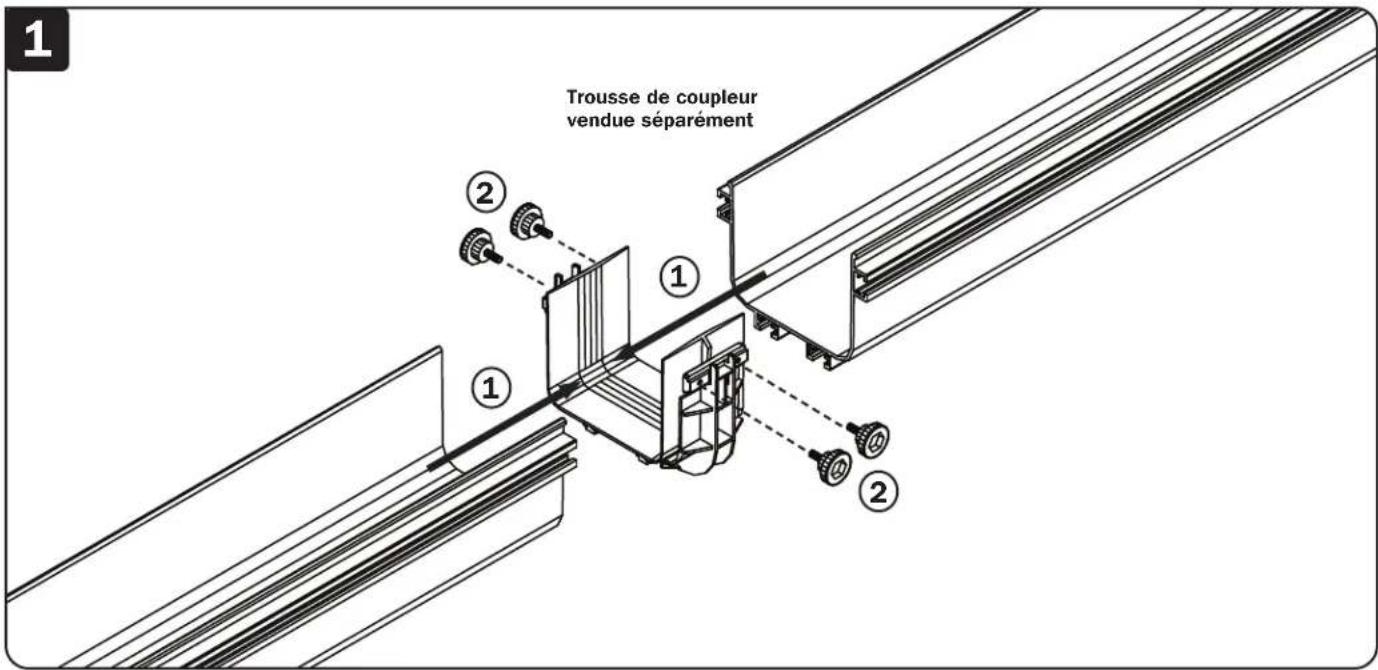

Les sections en U transportent horizontalement des câbles à fibres à travers le système. Raccorder à d'autres sections en U supplémentaires ou à d'autres raccords en utilisant les coupleurs SRFC5CPL5 ou SRFC10CPL10, vendus séparément. Serrer les vis et les écrous à la main, aucun outil nécessaire.

Trousse de couleur vendue séparément

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
