SmartRack SRWB12CROSSBRKT - Accessoires de câblage électrique Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support en croix de suspension pour tablette à câbles
Marque	Tripp Lite
Modèle	SmartRack SRWB12CROSSBRKT
Utilisation prévue	Montage en croix pour panier métallique de 300 mm (12 po)
Matériau	Acier
Dimensions	Environ 300 x 50 x 50 mm (12 x 2 x 2 po)
Poids	Environ 0,9 kg (2 lb)
Alimentation	Aucune (accessoire mécanique)
Fonctions principales	Soutien et suspension de câbles dans un panier métallique
Compatibilité des tiges filetées	M6, M8, M10 (non incluses)
Modèles compatibles	SRWB12210STR, SRWB12410STR
Capacité de charge	À déterminer selon l'installation et la surface de montage
Installation requise	Par une personne compétente en mécanique
Entretien et nettoyage	Essuyer avec un chiffon sec et non pelucheux
Sécurité	Respecter les consignes de montage ; utiliser la quincaillerie adaptée
Pièces détachées et réparabilité	Aucune pièce détachable ; contacter le support Tripp Lite
Informations générales	Fabriqué par Tripp Lite, droits d'auteur 2019
Garantie	Voir conditions générales de Tripp Lite

FOIRE AUX QUESTIONS - SmartRack SRWB12CROSSBRKT Tripp Lite

Quel est le modèle de tablette compatible avec le SRWB12CROSSBRKT ?

Le support est conçu pour les tablettes à panier métallique de 300 mm (12 po) SRWB12210STR et SRWB12410STR.

Quels diamètres de tige filetée sont acceptés ?

Le support accepte les tiges filetées M6, M8 et M10. La tige et la quincaillerie ne sont pas incluses.

Comment installer le support en croix ?

Suivez le guide d'installation fourni. Assurez-vous que la surface de montage peut supporter la charge totale. Utilisez la quincaillerie appropriée. L'installation doit être réalisée par une personne compétente.

Le SRWB12CROSSBRKT est-il compatible avec des tablettes d'autres marques ?

La compatibilité n'est garantie qu'avec les tablettes Tripp Lite listées. Pour d'autres marques, vérifiez les dimensions et la capacité de charge.

Quelle est la capacité de charge maximale du support ?

La capacité de charge dépend de l'installation et de la résistance de la surface de montage. Reportez-vous aux spécifications de la tablette utilisée.

Le support est-il fourni avec les vis de montage ?

Non, la tige filetée et la quincaillerie de montage ne sont pas incluses. Vous devez les acquérir séparément.

Puis-je utiliser ce support pour suspendre des câbles lourds ?

Le support est conçu pour maintenir des câbles dans un panier métallique. Respectez les limites de charge de la tablette et du support.

Comment nettoyer le support en croix ?

Essuyez-le avec un chiffon sec et non pelucheux. N'utilisez pas de produits abrasifs ou de solvants.

Le SRWB12CROSSBRKT est-il identique au SRWB6CROSSBRKT ?

Non, chaque modèle est dimensionné pour une largeur de panier spécifique : 6 po, 12 po ou 18 po. Choisissez celui correspondant à votre tablette.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement en PDF sur des sites comme notice-facile.com. Recherchez 'Tripp Lite SRWB12CROSSBRKT'.

MODE D'EMPLOI SmartRack SRWB12CROSSBRKT Tripp Lite

Support en croix de suspension pour tablettes à câbles pour panier métallique SRWB

Modèles : SRWB6CROSSBRKT, SRWB12CROSSBRKT, SRWB18CROSSBRKT

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

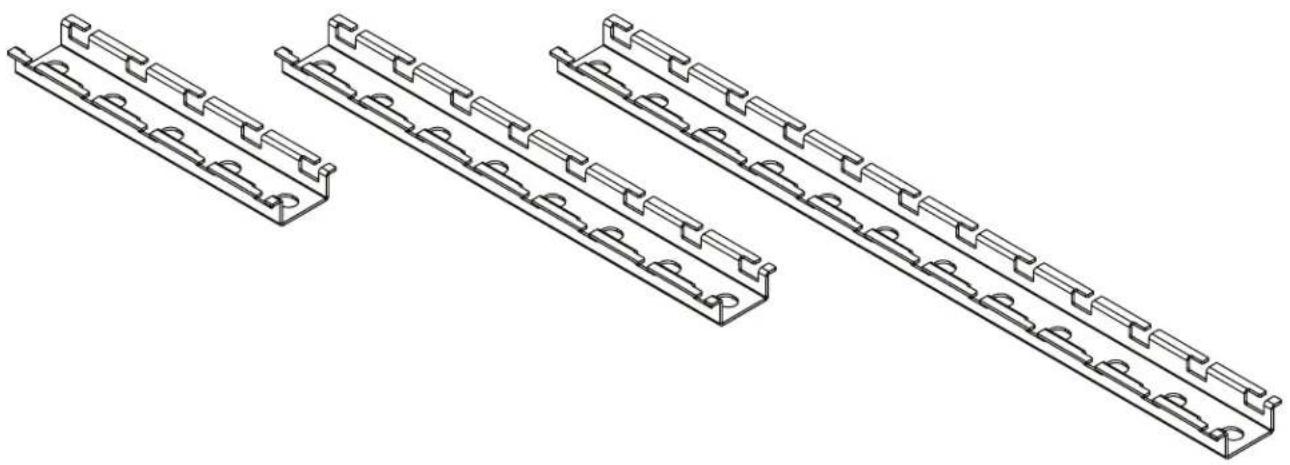

Liste des pièces

SRWB6CROSSBRKT (à utiliser avec les tablettes pour panier métallique de 150 mm/6 po SRWB6210STR et SRWB6410STR)

SRWB12CROSSBRKT (à utiliser avec les tablettes pour panier métallique de 300 mm/12 po SRWB12210STR et SRWB12410STR)

SRWB18CROSSBRKT (à utiliser avec les tablettes pour panier métallique de 457 mm/18 po SRWB18410STR)

Avertissement

• Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT comme spécifié dans le présent guide. Une mauvaise installation risque de causer des dommages ou des blessures graves.
• Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu’une pleine connaissance du présent manuel d’instructions.
• Les installateurs sont responsables de fournir la quincaillerie de montage appropriée.
• Les installateurs doivent s'assurer que la surface de montage pourra supporter sans risque la charge combinée de l'équipement et de tous les composants attachés.

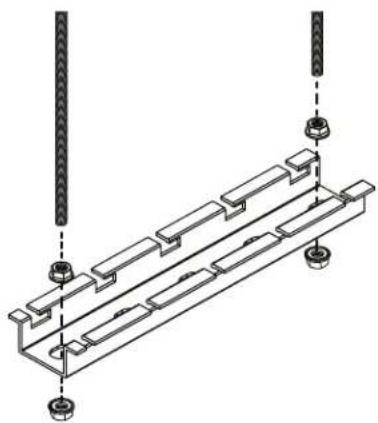

Modèle SRWB6CROSSBRKT illustré. Les modèles en croix de suspension peuvent accueillir une tige filetée M6, M8 et M10.

Tige filetée et quincaillerie de montage non incluses.
