| Type de produit | Section en U droite pour système d'acheminement des fibres optiques |
| Marque | Tripp Lite |
| Modèle | SmartRack SRFC10STR48 |
| Catégorie | Accessoires de câblage électrique |
| Hauteur | 118 mm (4,6 po) |
| Largeur intérieure | 241 mm (9,5 po) |
| Longueur | 121,92 cm (48 po) |
| Poids estimé | Environ 1,5 kg (à confirmer selon l'emballage) |
| Matériau | Acier ou alliage métallique (non spécifié) |
| Alimentation | Aucune (élément passif) |
| Fonction principale | Transport horizontal des câbles à fibres optiques dans un système de gestion de câbles |
| Installation | Raccordement à d'autres sections ou raccords à l'aide de coupleurs (vendus séparément), serrage à la main sans outil |
| Accessoires compatibles | Coupleurs, rampes, coudes, raccords en T, embouts, etc. (vendus séparément) |
| Entretien et nettoyage | Nettoyer avec un chiffon sec ou légèrement humide, sans produits abrasifs |
| Sécurité | Utiliser uniquement avec des charges adaptées, ne pas modifier la structure |
| Pièces détachées et réparabilité | Les accessoires sont vendus séparément, pas de pièces détachées internes |
| Informations générales | Fabriqué par Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA |
FOIRE AUX QUESTIONS - SmartRack SRFC10STR48 Tripp Lite
Questions des utilisateurs sur SmartRack SRFC10STR48 Tripp Lite
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Accessoires de câblage électrique au format PDF gratuitement ! Retrouvez votre notice SmartRack SRFC10STR48 - Tripp Lite et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SmartRack SRFC10STR48 de la marque Tripp Lite.
MODE D'EMPLOI SmartRack SRFC10STR48 Tripp Lite
Espagnol 5 · Français 9 · Russe 13
Section en u droite pour système d'acheminement des fibres
Modèles : SRFC5STR48, SRFC5STR72, SRFC10STR48, SRFC10STR72
D'excellence
Industrie.
Droits d'auteur © 2020 Tripp Lite. Tous droits réservés.

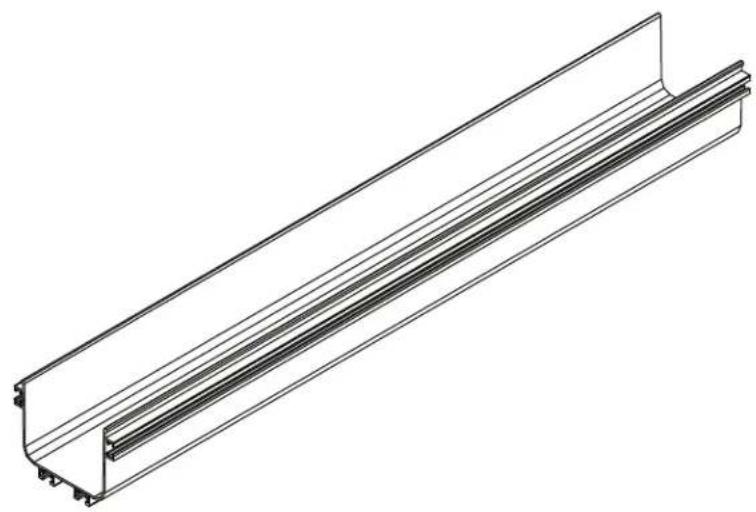

Liste des pièces
Section en U droite, x1
Modèles et dimensions
Avant de procéder à l'installation, confirmer d'abord le modèle et les dimensions.
| Modèle Vue en coupe Hauteur Largeur in- | térielle | Longueur | |
| SRFC5STR48 | 118 mm (4,6 po) | 120 mm (4,8 po) | 121,92 cm (48 po) |
| SRFC5STR72 | 118 mm (4,6 po) | 120 mm (4,8 po) | 182,88 cm (72 po) |
| SRFC10STR48 | 118 mm (4,6 po) | 241 mm (9,5 po) | 121,92 cm (48 po) |
| SRFC10STR72 | 118 mm (4,6 po) | 241 mm (9,5 po) | 182,88 cm (72 po) |
Accessoires supplémentaires
Tous les accessoires sont vendus séparément.
| Numéro de modèle des accessoires | Description et fonction des accessoires | |
| Système de 120 mm(5 po) | Système de 240 mm(10 po) | |
| SRFC5CPL5 SRFC10CPL10 Trousse de coupler | pour connecteur des canaux et des raccords | |
| SRFC5RAMP SRFC10RAMP | Rampe haut/bas pour changer le niveau d'une canalisationhorizontal | |
| SRFC5ELBOW SRFC10ELBOW | Raccord de 90 degrés pour créé un coude dans une canalisationhorizontal | |
| SRFC5JUNT SRFC10JUNT | Raccord en T pour créé un branchement de 90 degrés depuis une canalisation droite | |
| SRFC5JUNT4 SRFC10JUNT4 | Raccord en croix à 4 voies pour créé une jonction avec 2 sortieshorizontalisés | |
| SRFC5DROP SRFC10DROP | Trousse Trumpet Drop-Out pour limiter le rayon de courbure au niveau d'une sortie depuis un canal, un T horizontal ou un T vertical | |
| SRFC4WTRFL | Adaptateur de chute d'eau mobile pour permettre à un cable de cascader sur le côte d'une sortie horizontal | |
| SRFC4WTRFL36 | Adaptateur pour chute d'eau avec tuyau pour permettre à un cable de cascader sur le côte dans un tuyau en plastique ondulé de 36po au niveau d'une sortie horizontal | |
| SRFC4WTRFL48 | Adaptateur pour chute d'eau avec tuyau pour permettre à un cable de cascader sur le côte dans un tuyau en plastique ondulé de 36po au niveau d'une sortie horizontal | |
| SRFC5CAP SRFC10CAP | Trousse d'embout pour fermer l'extrémité d'un canal pour un aspect fini et professionnel | |
| SRFC5CPL10 | Adaptateur pour combiner des composants de 120 mm (5 po)avec des composants de 240 mm (10 po) | |

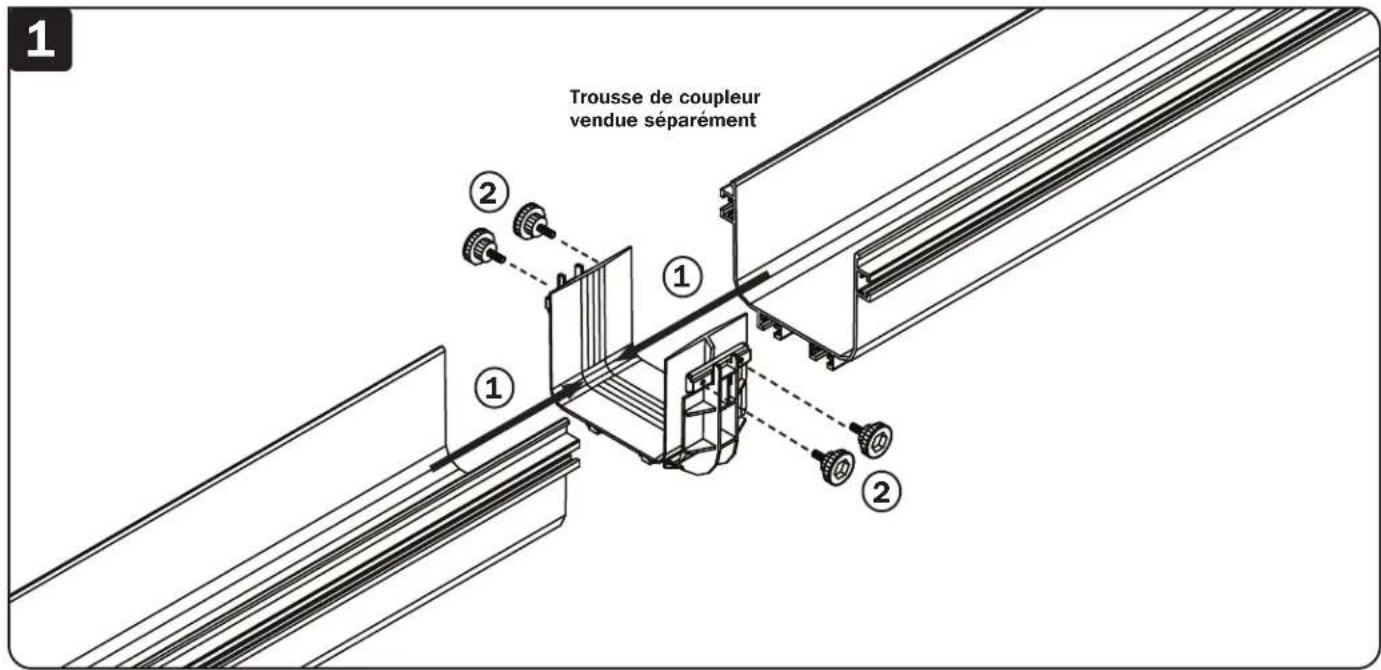

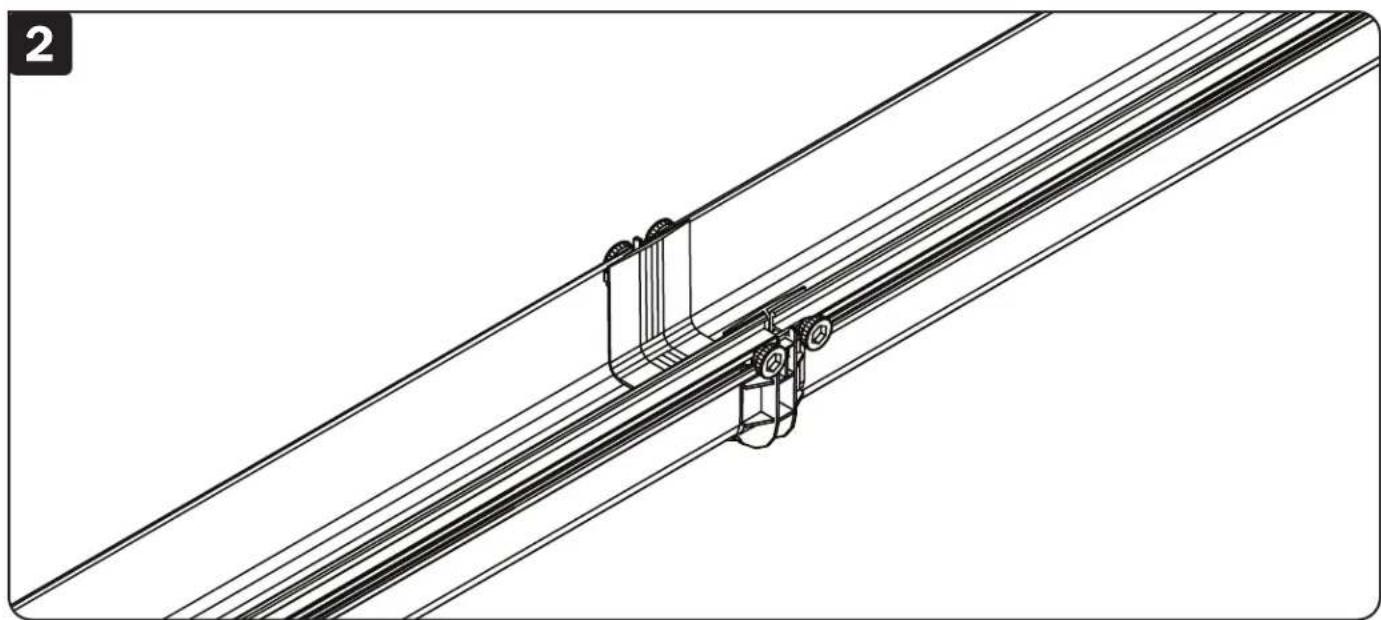

Installation
Les sections en U droites transportent horizontalement des câbles à fibres à travers le système. Raccorder à d'autres sections en U supplémentaires ou à d'autres raccords en utilisant les coupleurs SRFC5CPL5 ou SRFC10CPL10, vendus séparément. Serrer les vis et les écrous à la main, aucun outil nécessaire.
La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
D'excellence Industrielle.
1111 W. 35th Street, Chicago, IL 60609 USA • triplite.com/support
Anglais 1 · Espagnol 5 · Français 9
EAC
1111 W. 35th Street, Chicago, IL 60609 USA - triplite.com/support Expansions ABTopckmnpabom © 2020 Tripp Lite. Nepeneuata zaanpeetaetc.
Cédule Kaebnhoro KaHana npmaonneHa-1wT.
IpeH hauanom MOHTaJa DaHHo IeTaN y6eHntcB b PnabMbHOCTn IObOpa ee MoDenu pa3MePOB.
| Модень Виад в поpeчим разреце Бысota ВиутpenьширINAДпINA | |||
| SRFC5STR48 | 118 MM | 120 MM 1219 MM | |
| SRFC5STR72 | 118 MM | 120 MM 1829 MM | |
| SRFC10STR48 | 118 MM | 241 MM 1219 MM | |
| SRFC10STR72 | 118 MM | 241 MM 1829 MM |
Bce accueil yapb npodaHcT OTeNbHo.
