SmartRack SRFC5STR48 - Аксессуары для электрической проводки Tripp Lite - Бесплатное руководство пользователя

Тип продукта	U-образная секция для прокладки оптоволоконных кабелей
Бренд	Tripp Lite
Модель	SmartRack SRFC5STR48
Размеры (В × Ш × Г)	118 мм × 120 мм × 121,92 см (48 дюймов)
Расчетный вес	1,5 кг
Материал	Сталь
Цвет	Черный (по умолчанию), другие цвета опционально
Питание	Нет (пассивный компонент)
Основные функции	Горизонтальная прокладка оптоволоконных кабелей в стойке
Установка	Подключение к другим секциям или фитингам через опциональные соединители; ручная затяжка без инструментов
Обслуживание и очистка	Протирать сухой безворсовой тканью
Безопасность	Использовать только внутри помещений; нет деталей под напряжением
Запасные части и ремонтопригодность	Аксессуары продаются отдельно (соединители, фитинги и т.д.); нет деталей, ремонтируемых пользователем
Общая информация	Разработан для систем управления кабелями Tripp Lite SmartRack

Часто задаваемые вопросы - SmartRack SRFC5STR48 Tripp Lite

Какая точная модель и для чего она предназначена?

Модель SRFC5STR48 — это прямая U-образная секция для горизонтальной прокладки оптоволоконных кабелей в стойке.

Каковы размеры этого аксессуара?

Высота 118 мм, внутренняя ширина 120 мм, длина 121,92 см (48 дюймов).

Как установить U-образную секцию?

Подключите ее к другим секциям или фитингам с помощью соединителей SRFC5CPL5 (продаются отдельно). Затяните винты и гайки вручную, без инструментов.

Какие аксессуары доступны для этой модели?

Соединители, направляющие, уголки, тройники, крестовины, выходы и наконечники. Все продаются отдельно под артикулами SRFC5xxx.

Могу ли я использовать это изделие с медными кабелями?

Нет, это изделие специально разработано для оптоволоконных кабелей. Для медных кабелей используйте другие аксессуары Tripp Lite.

Каков минимальный радиус изгиба для кабелей?

Радиус изгиба ограничен выходными аксессуарами, такими как Trumpet Drop-Out (SRFC5DROP). Соблюдайте спецификации производителя кабелей.

Поставляется ли эта U-образная секция с монтажными винтами?

Нет, винты и гайки входят в комплект для соединения между секциями, но крепления к стойке не поставляются (совместимы с системами SmartRack).

Каков вес этого элемента?

Приблизительный вес составляет 1,5 кг, незначительно меняется в зависимости от добавленных аксессуаров.

Может ли цвет быть изменен по заказу?

Цветовые наборы продаются отдельно. Цвет по умолчанию — черный.

Где найти полную инструкцию?

Инструкция доступна бесплатно в формате PDF на сайте notice-facile.com для модели Tripp Lite SmartRack SRFC5STR48.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SmartRack SRFC5STR48 Tripp Lite

Руководство по установке

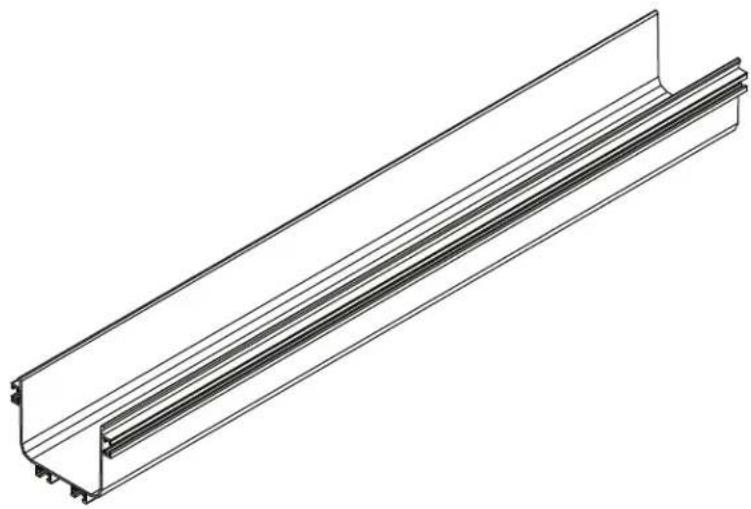

Прямолинейная секция кабельного канала для системы разводки волоконно-оптических кабелей

Модели: SRFC5STR48, SRFC5STR72, SRFC10STR48, SRFC10STR72

Охраняется авторским правом © 2020 Tripp Lite. Перепечатка запрещается.

Комплектация

Секция кабельного канала прямолинейная — 1 шт.

Модели и размеры

Перед началом монтажа данной детали убедитесь в правильности подбора ее модели и размеров.

Модель Вид в поперечном разрезе Высота Внутренняя ширина Длина
SRFC5STR48			118 мм	120 мм 1219 мм
SRFC5STR72			118 мм	120 мм 1829 мм
SRFC10STR48			118 мм	241 мм 1219 мм
SRFC10STR72			118 мм	241 мм 1829 мм

Аксессуары

Все аксессуары продаются отдельно.

Номер модели аксессуара		Наименование и функция аксессуара120-миллиметровая система 240-миллимет
SRFC5CPL5 SRFC10CPL10		Муфта в комплекте для сопряжения кабельных каналов и соединительных приспособлений
SRFC5RAMP SRFC10RAMP	Подъемный/спусковой трап для изменения уровня горизонтального участка
SRFC5ELBOW SRFC10ELBOW		Прямоугольный (90°) соединительный элемент для создания изгиба на горизонтальном участке
SRFC5JUNT SRFC10JUNT		Т-образный соединительный элемент для создания прямоугольного (90°) отвода от прямого участка
SRFC5JUNT4 SRFC10JUNT4		4-ходовый крестообразный соединительный элемент для создания разветвителя с двумя горизонтальными выходами
SRFC5DROP SRFC10DROP		Накладная воронка в комплекте для ограничения радиуса изгиба на выходе из кабельного канала или горизонтального/вертикального Т-образного соединителя
SRFC4WTRFL		Передвижной каскадный переходник для обеспечения бокового спуска кабелей у горизонтального выхода
SRFC4WTRFL36		Передвижной каскадный переходник с трубкой для обеспечения бокового спуска кабелей в 36-дюймовую гофрированную пластмассовую трубку у горизонтального выхода
SRFC4WTRFL48		Передвижной каскадный переходник с трубкой для обеспечения бокового спуска кабелей в 48-дюймовую гофрированную пластмассовую трубку у горизонтального выхода
SRFC5CAP SRFC10CAP		Торцевая заглушка в комплекте для закрытия кабельного канала с торца в целях придания ему профессионально оформленного и законченного вида
SRFC5CPL10		Переходник для сочленения 120-миллиметровых компонентов с 240-миллиметровыми компонентами

Установка

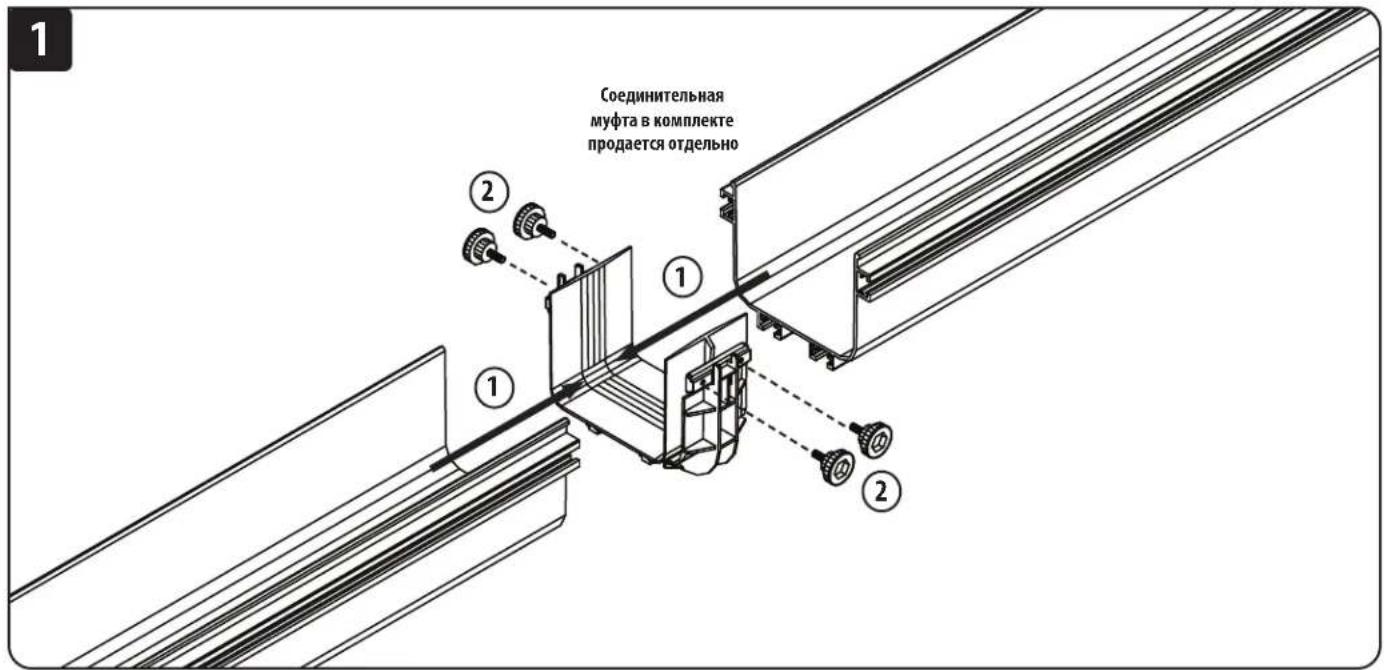

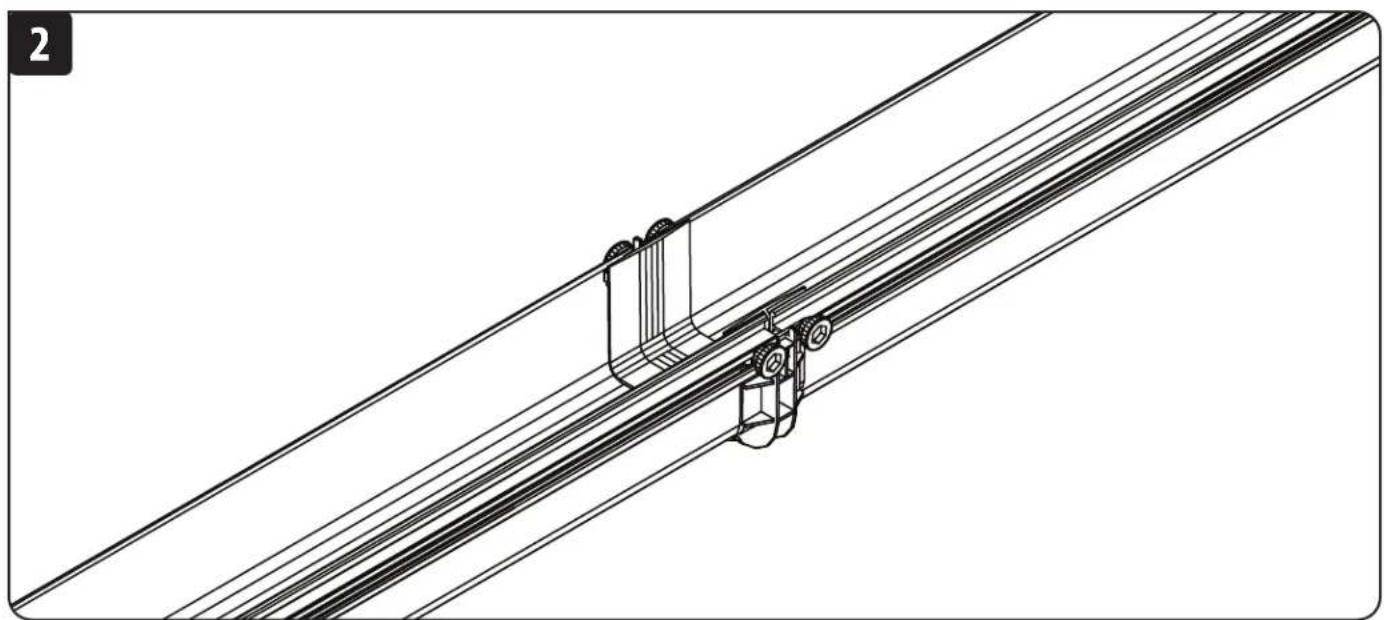

Прямолинейные участки кабельного канала обеспечивают горизонтальную прокладку кабелей в системе разводки. Пристыковывайте дополнительные прямолинейные секции кабельного канала или другие соединительные приспособления с использованием соединительных муфт SRFC5CPL5 или SRFC10CPL10, продаваемых отдельно. Затягивайте винты и гайки рукой без использования инструментов.

1 Соединительная муфта в комплекте продается отдельно ① ② ① ②

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.
