Тип продукта	Кабельный лоток для металлической корзины
Бренд	Tripp Lite
Модель	SmartRack SRWB6410X2STR
Высота	100 мм
Ширина	150 мм
Полная глубина	3000 мм (10 футов)
Материал	Сталь
Цвет	Серебристый
Основное применение	Управление кабелями в шкафах и патч-панелях
Установка	Монтаж на существующую металлическую корзину с помощью соединителей (продаются отдельно)
Количество секций	2
Безопасность	Используйте защитные очки при резке; острые края; установка сертифицированным электриком
Уход	Чистить мягкой сухой тканью; избегать химических веществ
Ремонтопригодность	Поврежденные детали заменяемы; соединители доступны как опция
Содержимое упаковки	2 секции лотка, инструкция по установке
Стандарты	Соответствует местным электротехническим и строительным нормам

Часто задаваемые вопросы - SmartRack SRWB6410X2STR Tripp Lite

Как обрезать лоток до нужной длины?

Используйте боковые кусачки для болтов. Сначала перережьте нижние прутья, затем переверните лоток и обрежьте боковые прутья, начиная сверху. Каждый раз наклоняйте рез в сторону от нового конца.

Какие аксессуары необходимы для установки?

Для соединения секций лотка необходимы соединители и наборы соединителей. Они продаются отдельно.

Каковы точные размеры модели SRWB6410X2STR?

Высота: 100 мм, ширина: 150 мм, полная глубина: 3000 мм (10 футов), состоит из двух секций.

Могу ли я установить этот лоток самостоятельно?

Установка должна выполняться только сертифицированным монтажником в соответствии с местными нормами.

Какие меры предосторожности следует соблюдать?

Всегда надевайте защиту для глаз при резке. Обрезанные края острые, обращайтесь с осторожностью.

Совместим ли этот лоток с корзинами других брендов?

Он предназначен для стандартных систем металлических корзин. Проверьте совместимость соединителей с вашей установкой.

Какой максимальный вес поддерживается?

Грузоподъемность не указана в инструкции. При тяжелых нагрузках усилите конструкцию и соблюдайте нормы.

Как ухаживать за лотком?

Регулярно чистите мягкой тканью для удаления пыли. Избегайте абразивных средств, которые могут повредить покрытие.

Могу ли я купить запасные части?

Соединители и наборы соединителей доступны отдельно. Свяжитесь с Tripp Lite или авторизованным дилером.

Какие другие модели доступны в той же серии?

SRWB6210X2STR (50x150 мм), SRWB12210X2STR (50x300 мм), SRWB12410X2STR (100x300 мм), SRWB18410X2STR (100x450 мм). Все с полной глубиной 3000 мм.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SmartRack SRWB6410X2STR Tripp Lite

Руководство по установке

Кабельные лотки проволочно-корзинного типа

Модели:

SRWB6210X2STR

(AC006B)

SRWB6410X2STR

(AC8B7F)

SRWB12210X2STR

(AC006C)

SRWB12410X2STR

(AC8B7D)

SRWB18410X2STR

(AC8B7E)

Важные указания по технике безопасности

СОХРАНИТЕ ЭТОТ ДОКУМЕНТ

В настоящем руководстве содержатся указания и предупреждения, которые необходимо соблюдать в процессе установки и использования всех систем кабельных лотков проволочно-корзинного типа Tripp Lite. Игнорирование этих предупреждений может привести к потере гарантии.

• Установка должна производиться только квалифицированным специалистом по монтажу в соответствии со всеми общенациональными и местными электротехническими и строительными нормами и правилами.
• При разрезании проволочных секций корзинного лотка обязательно надевайте защитные очки.
• Такие разрезы могут иметь острые края. При обработке и установке корзинного лотка с обрезными краями соблюдайте осторожность.

EAC

TRIPP·LITE

Продукция высшего качества.

Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается.

Подготовка

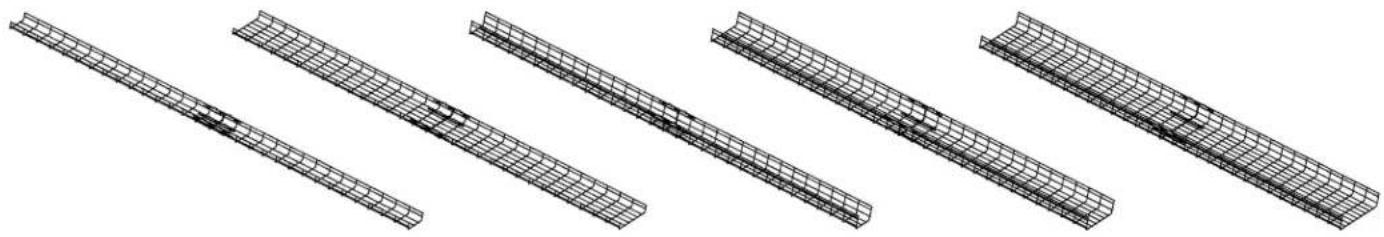

Модели и размеры проволочных лотков

Прежде чем приступить к обработке проволочного лотка, убедитесь в правильности подбора его модели и размеров.

Модель Вид в разрезе Высота Ширина Глубина
SRWB6210X2STR		50 мм 150 мм 2 шт. x 500 мм	Общая длина 3000 мм
SRWB12210X2STR		50 мм 300 мм 2 шт. x 500 мм	Общая длина 3000 мм
SRWB6410X2STR		100 мм 150 мм 2 шт. x 500 мм	Общая длина 3000 мм
SRWB12410X2STR		100 мм 300 мм 2 шт. x 500 мм	Общая длина 3000 мм
SRWB18410X2STR		100 мм 450 мм 2 шт. x 500 мм	Общая длина 3000 мм

Обработка

Порядок разрезания проволочных лотков

Примечания:

• Для этой цели обязательно следует пользоваться бокорезами.
• Все разрезы следует делать под углом от нового конца.
• По возможности каждый прут должен иметь один ровный разрез.
• Во избежание возможного повреждения кабелей следует ликвидировать все образующиеся острые края.

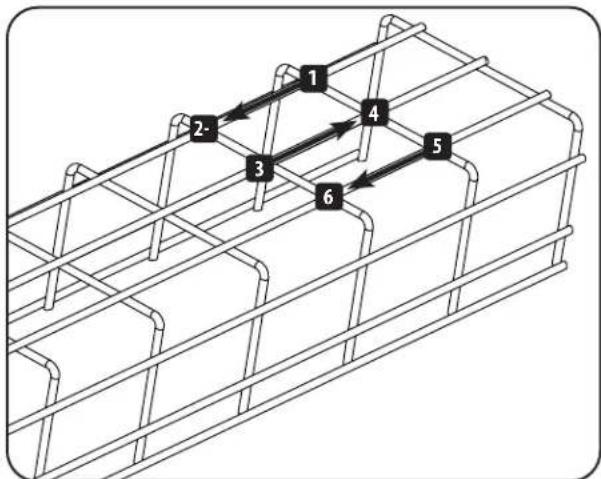

Сначала следует разрезать нижние прутья, перевернув лоток вверх дном, как показано на рисунке:

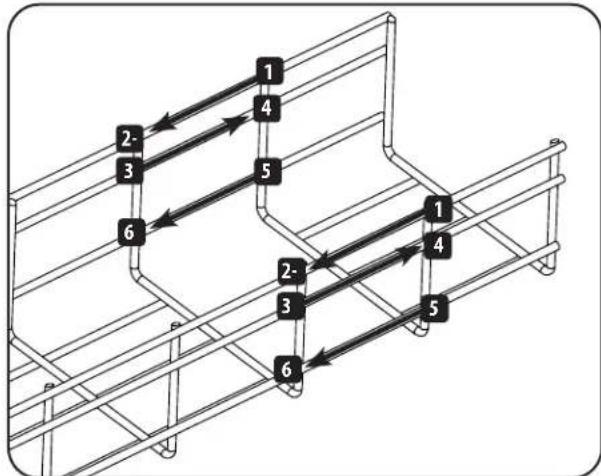

Для разрезания боковых прутьев следует перевернуть проволочный лоток на другую сторону и выполнять разрезы, как показано на рисунке, начиная сверху:

Повторять указанную операцию по мере необходимости. Различные схемы резания и установки представлены в документации, поставляемой с коннекторами и их комплектами (продаются отдельно).

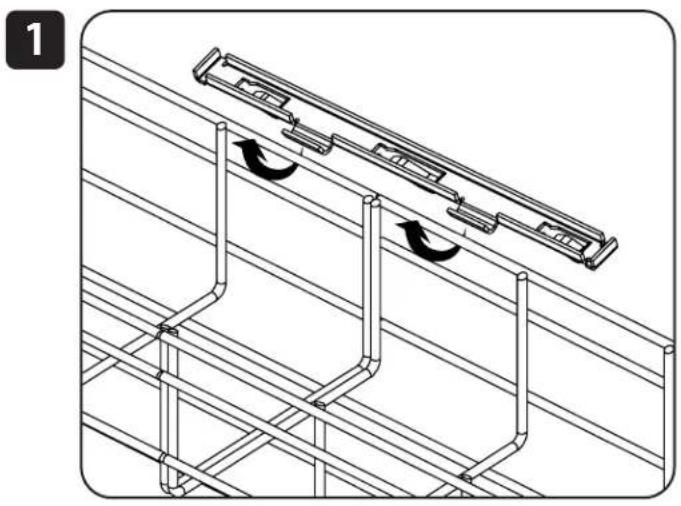

Порядок сборки
