SmartRack SRWB6410X2STR - Accessoires de câblage électrique Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tablette à câbles pour panier métallique
Marque	Tripp Lite
Modèle	SmartRack SRWB6410X2STR
Hauteur	100 mm
Largeur	150 mm
Profondeur totale	3000 mm (10 pi)
Matériau	Acier
Couleur	Argent
Utilisation principale	Gestion des câbles dans armoires et baies de brassage
Installation	Montage sur panier métallique existant avec connecteurs (vendus séparément)
Nombre de sections	2
Sécurité	Porter des lunettes de protection lors de la coupe ; bords tranchants ; installation par un électricien certifié
Entretien	Nettoyer avec un chiffon doux et sec ; éviter produits chimiques
Réparabilité	Pièces endommagées remplaçables ; connecteurs disponibles en option
Contenu de l'emballage	2 sections de panier, notice d'installation
Normes	Conforme aux codes électriques et du bâtiment locaux

FOIRE AUX QUESTIONS - SmartRack SRWB6410X2STR Tripp Lite

Comment couper la tablette à la bonne longueur ?

Utilisez un coupe-boulon à action latérale. Coupez d'abord les fils inférieurs, puis retournez la tablette pour couper les fils latéraux, en commençant par le dessus. Inclinez chaque coupe à l'écart de la nouvelle extrémité.

Quels accessoires sont nécessaires pour l'installation ?

Des connecteurs et ensembles de connecteurs sont nécessaires pour relier les sections de panier. Ils sont vendus séparément.

Quelles sont les dimensions exactes du modèle SRWB6410X2STR ?

Hauteur : 100 mm, largeur : 150 mm, profondeur totale : 3000 mm (10 pieds), composé de deux sections.

Puis-je installer cette tablette moi-même ?

L'installation doit être effectuée uniquement par un installateur certifié en conformité avec les codes locaux.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours une protection des yeux lors de la coupe. Les bords coupés sont tranchants, manipulez avec soin.

Cette tablette est-elle compatible avec d'autres marques de paniers ?

Elle est conçue pour les systèmes de panier métallique standards. Vérifiez la compatibilité des connecteurs avec votre installation.

Quel est le poids maximum supporté ?

La capacité de charge n'est pas spécifiée dans la notice. Pour les charges lourdes, renforcez la structure et respectez les codes.

Comment entretenir la tablette ?

Nettoyez régulièrement avec un chiffon doux pour enlever la poussière. Évitez les produits abrasifs qui pourraient endommager le revêtement.

Puis-je acheter des pièces de rechange ?

Les connecteurs et ensembles de connecteurs sont disponibles séparément. Contactez Tripp Lite ou un revendeur agréé.

Quels autres modèles sont disponibles dans la même série ?

SRWB6210X2STR (50x150mm), SRWB12210X2STR (50x300mm), SRWB12410X2STR (100x300mm), SRWB18410X2STR (100x450mm). Tous avec une profondeur totale de 3000 mm.

MODE D'EMPLOI SmartRack SRWB6410X2STR Tripp Lite

Tablettes à câbles pour panier métallique

Modèles :

SRWB6210X2STR

(AC006B)

SRWB6410X2STR

(AC8B7F)

SRWB12210X2STR

(AC006C)

SRWB12410X2STR

(AC8B7D)

SRWB18410X2STR

(AC8B7E)

Consignes de sécurité importantes

Ce manuel contient des instructions et des avertissements qui devraient être respectés pendant l'installation de tous les systèmes de tablettes à câbles pour panier métallique Tripp Lite. Le non-respect de ces avertissements pourrait nuire à la garantie.

• L'installation doit être effectuée uniquement par un installateur certifié en conformité avec tous les codes locaux de l'électricité et du bâtiment.
• Toujours porter une protection des yeux au moment de couper les sections de panier métallique.
• Les bords coupés peuvent être tranchants. Faire preuve de vigilance lors de la manipulation des tablettes pour panier taillées pendant la fabrication et l'installation.

TRIPP·LITE

D'excellence industrielle.

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

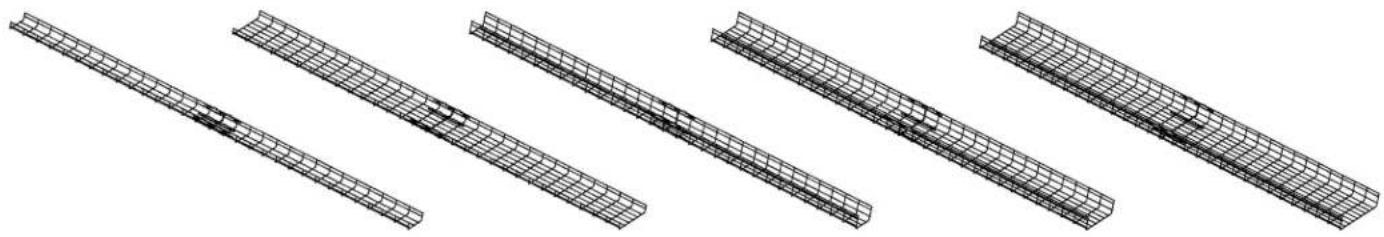

Modèles et dimensions de tablettes pour panier

Avant de procéder à la fabrication, confirmer d'abord le modèle et les dimensions de la tablette pour panier

Modèle Vue en coupe Hauteur Largeur Profondeur
SRWB6210X2STR		50 mm(2 po)	150 mm(6 po)	2x 500 mm (2x 5 pi)3 000 mm (10 pi) total
SRWB12210X2STR		50 mm(2 po)	300 mm(12 po)	2x 500 mm (2x 5 pi)3 000 mm (10 pi) total
SRWB6410X2STR		100 mm(4 po)	150 mm(6 po)	2x 500 mm (2x 5 pi)3 000 mm (10 pi) total
SRWB12410X2STR		100 mm(4 po)	300 mm(12 po)	2x 500 mm (2x 5 pi)3 000 mm (10 pi) total
SRWB18410X2STR		100 mm(4 po)	450 mm(18 po)	2x 500 mm (2x 5 pi)3 000 mm (10 pi) total

Remarques :

• Toujours utiliser un coupe-boulon à action latérale.
• Incliner toutes les coupes à l'écart de la nouvelle extrémité.
• Dans la mesure du possible, couper chaque fil d'un seul coup.
• Retirer les bords tranchants pour éliminer tout dommage possible aux câbles.

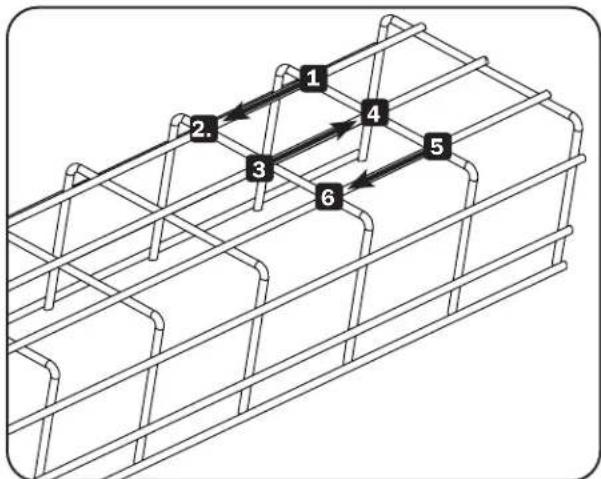

Couper d'abord les fils inférieurs avec le dessous de la tablette tournée vers le haut, dans l'ordre illustré :

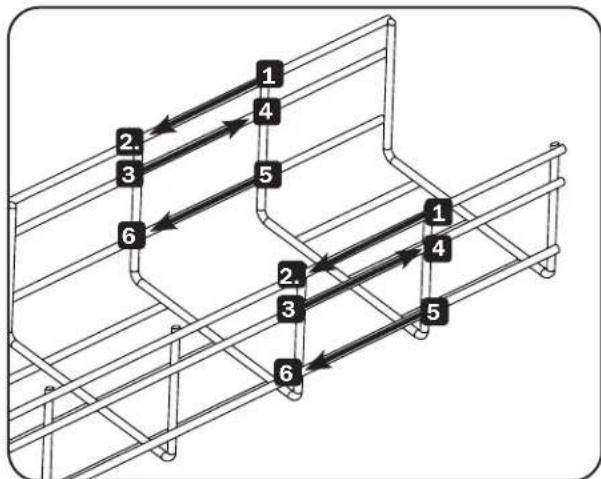

Pour couper les fils latéraux, retourner la tablette métallique, puis couper dans l'ordre illustré, en commençant par le dessus :

Répéter au besoin. Pour différents modèles de coupe et diagrammes d'installation, consulter la documentation incluse avec les connecteurs et les ensembles de connecteur (vendus séparément).
