РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SmartRack SRWB6210X2STR Tripp Lite

Руководство по установке

Кабельные лотки проволочно-корзинного типа

Модели:

SRWB6210X2STR

(AC006B)

SRWB6410X2STR

(AC8B7F)

SRWB12210X2STR

(AC006C)

SRWB12410X2STR

(AC8B7D)

SRWB18410X2STR

(AC8B7E)

Важные указания по технике безопасности

СОХРАНИТЕ ЭТОТ ДОКУМЕНТ

В настоящем руководстве содержатся указания и предупреждения, которые необходимо соблюдать в процессе установки и использования всех систем кабельных лотков проволочно-корзинного типа Tripp Lite. Игнорирование этих предупреждений может привести к потере гарантии.

• Установка должна производиться только квалифицированным специалистом по монтажу в соответствии со всеми общенациональными и местными электротехническими и строительными нормами и правилами.
• При разрезании проволочных секций корзинного лотка обязательно надевайте защитные очки.
• Такие разрезы могут иметь острые края. При обработке и установке корзинного лотка с обрезными краями соблюдайте осторожность.

EAC

TRIPP·LITE

Продукция высшего качества.

Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается.

Подготовка

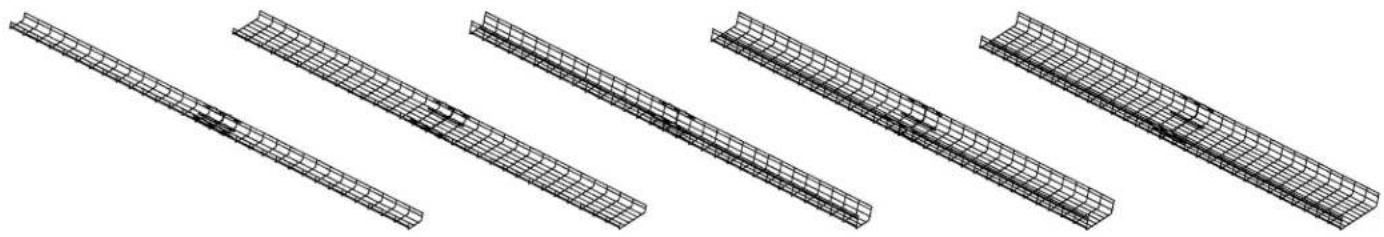

Модели и размеры проволочных лотков

Прежде чем приступить к обработке проволочного лотка, убедитесь в правильности подбора его модели и размеров.

Модель Вид в разрезе Высота Ширина Глубина
SRWB6210X2STR		50 мм 150 мм 2 шт. x 500 мм	Общая длина 3000 мм
SRWB12210X2STR		50 мм 300 мм 2 шт. x 500 мм	Общая длина 3000 мм
SRWB6410X2STR		100 мм 150 мм 2 шт. x 500 мм	Общая длина 3000 мм
SRWB12410X2STR		100 мм 300 мм 2 шт. x 500 мм	Общая длина 3000 мм
SRWB18410X2STR		100 мм 450 мм 2 шт. x 500 мм	Общая длина 3000 мм

Обработка

Порядок разрезания проволочных лотков

Примечания:

• Для этой цели обязательно следует пользоваться бокорезами.
• Все разрезы следует делать под углом от нового конца.
• По возможности каждый прут должен иметь один ровный разрез.
• Во избежание возможного повреждения кабелей следует ликвидировать все образующиеся острые края.

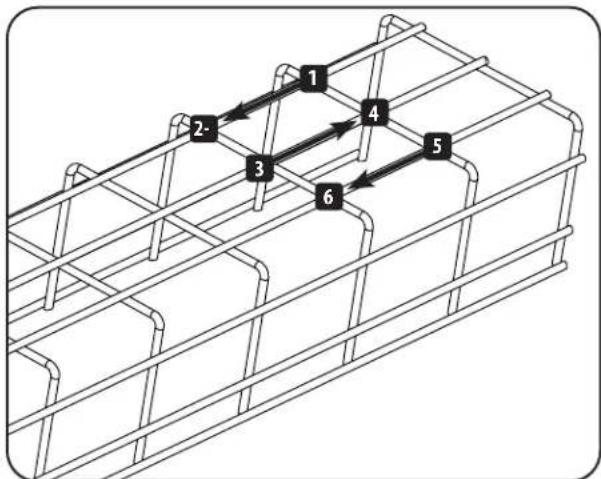

Сначала следует разрезать нижние прутья, перевернув лоток вверх дном, как показано на рисунке:

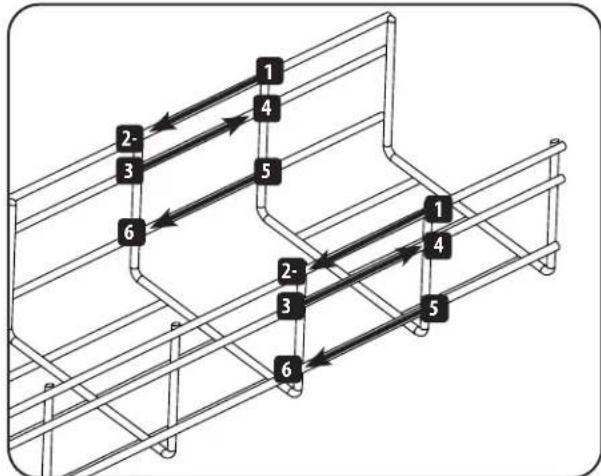

Для разрезания боковых прутьев следует перевернуть проволочный лоток на другую сторону и выполнять разрезы, как показано на рисунке, начиная сверху:

Повторять указанную операцию по мере необходимости. Различные схемы резания и установки представлены в документации, поставляемой с коннекторами и их комплектами (продаются отдельно).

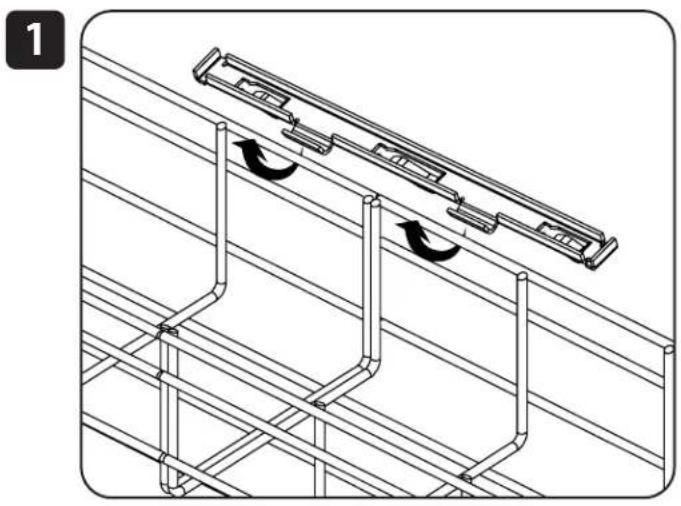

Порядок сборки
