SmartRack SRWB6210X2STR - Accessoires de câblage électrique Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tablette à câbles pour panier métallique
Marque	Tripp Lite
Modèle	SmartRack SRWB6210X2STR
Catégorie	Accessoires de câblage électrique
Hauteur	50 mm (2 po)
Largeur	150 mm (6 po)
Profondeur (longueur totale)	3048 mm (10 pi) - 2 sections de 1524 mm (5 pi) chacune
Matériau	Acier traité
Utilisation	Support et acheminement de câbles électriques
Contenu de l'emballage	2 sections de panier métallique
Installation	Par un installateur certifié, conformément aux codes locaux
Outils recommandés	Coupe-boulon à action latérale
Sécurité	Porter une protection oculaire lors de la coupe ; attention aux bords tranchants
Entretien	Retirer les bords tranchants après découpe pour éviter d'endommager les câbles
Pièces détachées et réparabilité	Connecteurs et ensembles de connecteurs vendus séparément
Garantie	Couverture sous réserve du respect des avertissements ; non-respect peut nuire à la garantie
Normes	Se conformer aux codes locaux de l'électricité et du bâtiment

FOIRE AUX QUESTIONS - SmartRack SRWB6210X2STR Tripp Lite

Quelles dimensions fait le modèle SRWB6210X2STR ?

Le modèle SRWB6210X2STR a une hauteur de 50 mm, une largeur de 150 mm et une profondeur totale de 3048 mm (10 pieds) répartie en deux sections de 1524 mm (5 pieds) chacune.

Quel outil utiliser pour couper le panier métallique ?

Utilisez un coupe-boulon à action latérale. Coupez chaque fil d'un seul coup si possible, et inclinez la coupe à l'écart de la nouvelle extrémité.

Comment installer les sections de panier métallique ?

L'installation doit être réalisée par un installateur certifié. Assemblez les sections à l'aide de connecteurs vendus séparément, en respectant les codes locaux.

Puis-je connecter plusieurs sections entre elles ?

Oui, des connecteurs et ensembles de connecteurs sont disponibles séparément pour assembler plusieurs sections de panier métallique.

Quelles précautions de sécurité prendre lors de la coupe ?

Portez toujours une protection oculaire. Les bords coupés peuvent être tranchants, manipulez-les avec précaution et retirez les bavures.

Quel est le matériau de la tablette à câbles ?

La tablette est en acier traité, offrant robustesse et durabilité pour supporter les câbles.

Cette tablette est-elle adaptée à un usage extérieur ?

La notice ne précise pas d'usage extérieur. Pour une installation en extérieur, vérifiez la compatibilité avec les conditions environnementales et utilisez des accessoires adaptés.

Comment entretenir la tablette à câbles ?

Après découpe, retirez les bords tranchants pour éviter d'endommager les câbles. Aucun entretien particulier n'est requis.

Quels sont les modèles compatibles avec ce type de tablette ?

Les modèles listés sont SRWB6210X2STR, SRWB6410X2STR, SRWB12210X2STR, SRWB12410X2STR et SRWB18410X2STR. Ils diffèrent par la hauteur et la largeur.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com.

MODE D'EMPLOI SmartRack SRWB6210X2STR Tripp Lite

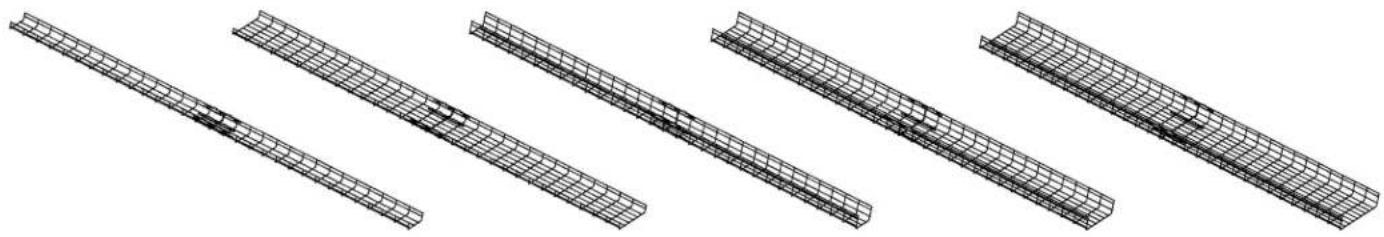

Tablettes à câbles pour panier métallique

Modèles :

SRWB6210X2STR

(AC006B)

SRWB6410X2STR

(AC8B7F)

SRWB12210X2STR

(AC006C)

SRWB12410X2STR

(AC8B7D)

SRWB18410X2STR

(AC8B7E)

Consignes de sécurité importantes

Ce manuel contient des instructions et des avertissements qui devraient être respectés pendant l'installation de tous les systèmes de tablettes à câbles pour panier métallique Tripp Lite. Le non-respect de ces avertissements pourrait nuire à la garantie.

• L'installation doit être effectuée uniquement par un installateur certifié en conformité avec tous les codes locaux de l'électricité et du bâtiment.
• Toujours porter une protection des yeux au moment de couper les sections de panier métallique.
• Les bords coupés peuvent être tranchants. Faire preuve de vigilance lors de la manipulation des tablettes pour panier taillées pendant la fabrication et l'installation.

D'excellence industrielle.

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Modèles et dimensions de tablettes pour panier

Avant de procéder à la fabrication, confirmer d'abord le modèle et les dimensions de la tablette pour panier

Modèle Vue en coupe Hauteur Largeur Profondeur
SRWB6210X2STR		50 mm(2 po)	150 mm(6 po)	2x 500 mm (2x 5 pi)3 000 mm (10 pi) total
SRWB12210X2STR		50 mm(2 po)	300 mm(12 po)	2x 500 mm (2x 5 pi)3 000 mm (10 pi) total
SRWB6410X2STR		100 mm(4 po)	150 mm(6 po)	2x 500 mm (2x 5 pi)3 000 mm (10 pi) total
SRWB12410X2STR		100 mm(4 po)	300 mm(12 po)	2x 500 mm (2x 5 pi)3 000 mm (10 pi) total
SRWB18410X2STR		100 mm(4 po)	450 mm(18 po)	2x 500 mm (2x 5 pi)3 000 mm (10 pi) total

Remarques :

• Toujours utiliser un coupe-boulon à action latérale.
• Incliner toutes les coupes à l'écart de la nouvelle extrémité.
• Dans la mesure du possible, couper chaque fil d'un seul coup.
• Retirer les bords tranchants pour éliminer tout dommage possible aux câbles.

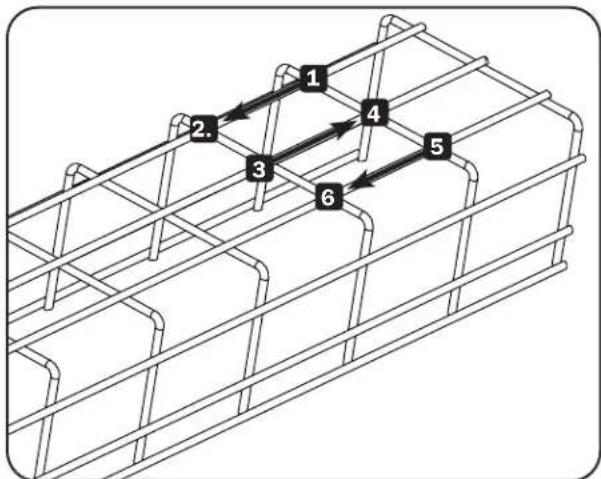

Couper d'abord les fils inférieurs avec le dessous de la tablette tournée vers le haut, dans l'ordre illustré :

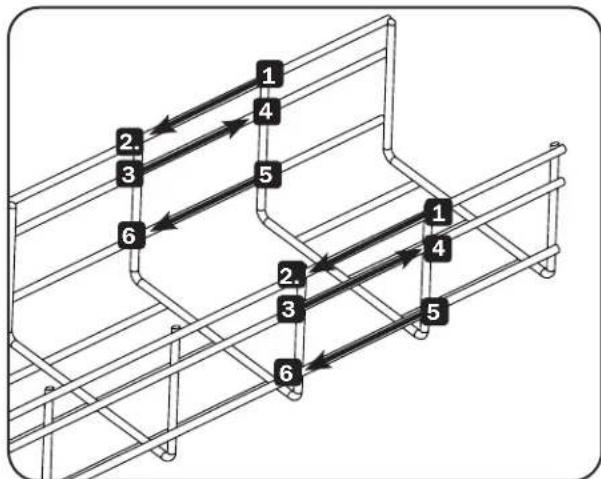

Pour couper les fils latéraux, retourner la tablette métallique, puis couper dans l'ordre illustré, en commençant par le dessus :

Répéter au besoin. Pour différents modèles de coupe et diagrammes d'installation, consulter la documentation incluse avec les connecteurs et les ensembles de connecteur (vendus séparément).
