B136101 - Répartiteur Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Marque	Tripp Lite
Modèle	B136-101
Catégorie	Répartiteur vidéo/audio
Type de produit	Kit prolongateur vidéo composante + audio stéréo sur câble Cat5
Dimensions (approx.)	70 x 60 x 25 mm (chaque unité)
Poids (approx.)	150 g (le kit)
Alimentation	Aucune alimentation externe requise (unités passives)
Distance maximale	91 m (300 pi) avec câble standard Cat5e/6 ; 121 m (400 pi) avec câble à obliquité zéro (Tripp Lite P524-01K)
Signaux supportés	Vidéo composante (1080i, 60 Hz) et audio stéréo
Connecteurs	RJ45 (entrée/sortie), connecteurs vidéo composante et audio stéréo (sur câbles inclus)
Fonctions principales	Prolonger vidéo composante + audio stéréo jusqu'à 91 m (300 pi) ou 121 m (400 pi) ; possibilité de connecter en guirlande jusqu'à 3 unités locales B136-004 pour desservir jusqu'à 13 écrans (12 à distance + 1 local)
Contenu du kit	Unité côté source (local) + unité côté écran (distance) + manuel utilisateur
Compatibilité	Fonctionne avec B136-004 (vendu séparément) pour extensions multiples
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif. Ne pas utiliser de liquides ou aérosols.
Sécurité	Débrancher avant installation. Ne pas exposer à l'humidité ou aux liquides. Utiliser uniquement dans des environnements intérieurs secs.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Garantie limitée d'1 an. Aucune pièce détachée fournie ; accessoires en option (câbles, supports).
Informations générales	Répartiteur/extendeur vidéo composante Tripp Lite B136-101. Fabriqué selon les normes CE, FCC. Conçu pour installations professionnelles.

FOIRE AUX QUESTIONS - B136101 Tripp Lite

Quelle distance maximale peut-on atteindre avec le B136-101 ?

Avec un câble standard Cat5e/6, vous pouvez prolonger le signal jusqu'à 91 mètres (300 pieds). En utilisant un câble à obliquité zéro (comme le Tripp Lite P524-01K), la distance peut atteindre 121 mètres (400 pieds).

Le B136-101 nécessite-t-il une alimentation externe ?

Non, les deux unités du kit (côté source et côté écran) sont passives et ne nécessitent aucune alimentation externe.

Quels types de câbles sont nécessaires pour l'installation ?

Vous aurez besoin d'un câble Cat5e ou Cat6 pour la liaison entre les deux unités. Pour les connexions vidéo et audio, utilisez des câbles vidéo composante et audio stéréo (recommandé : séries A008 et A050 de Tripp Lite).

Puis-je connecter plusieurs écrans avec le B136-101 ?

Le B136-101 est un kit point à point. Pour plusieurs écrans, utilisez le prolongateur/coupleur B136-004 (vendu séparément) qui permet de connecter jusqu'à 13 écrans (12 à distance + 1 local) en guirlande.

Le B136-101 supporte-t-il la vidéo HD ?

Oui, il supporte la vidéo composante jusqu'à 1080i à 60 Hz avec audio stéréo.

Comment installer le B136-101 ?

1. Assurez-vous que la source A/V est hors tension. 2. Raccordez l'unité locale (côté source) à la source avec des câbles vidéo composante et audio stéréo. 3. Connectez les deux unités avec un câble Cat5e/6. 4. Raccordez l'unité distante à l'écran. 5. Mettez la source sous tension.

Quels accessoires sont recommandés ?

Tripp Lite propose des câbles vidéo composante dorés (série A008), des câbles audio stéréo (série A050), des cordons de raccordement Cat5e/Cat6, et un support de montage en bâti 1U (B132-004-RB). Consultez la notice pour la liste complète.

Le B136-101 est-il compatible avec les plaques murales ?

Oui, il existe une version B136-101-WP-1 avec plaques murales intégrant des connecteurs RJ45 pour une installation encastrée.

Quelle est la garantie du B136-101 ?

Tripp Lite offre une garantie limitée d'un an contre les vices de matériaux et de fabrication. Pour toute réclamation, contactez le support après obtention d'un numéro RMA.

Puis-je utiliser le B136-101 avec un répéteur ou un switch ?

Le B136-101 est conçu pour une connexion directe. Pour des configurations plus complexes (plusieurs écrans, répéteurs), utilisez le B136-004 qui permet le daisy-chaining et l'ajout de dispositifs locaux supplémentaires.

MODE D'EMPLOI B136101 Tripp Lite

Vidéo composante + audio stéréo sur prolongateurs CAT5 et prolongateur/ coupleurs

Modèles de trousse de prolongateur :

B136-101 et B136-101-WP-1

Modèles d'appareil local prolongateur/coupleur :

B136-004

Modèles de prolongateur :

B136-100 et B136-100-WP-1

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

Tous les appareils :

• B136-004, B136-100, B136-100-WP-1, B136-101 ou B136-101-WP-1 • Manuel de l'utilisateur

• Source d'alimentation externe (entrée : 100 à 240 V, 50/60 Hz, 0,5 A ; sortie : 5 V 2 A)
• 0,30 m (1 pi) Composant + câble audio en guirlande

B136-100-WP-1 Et B136-101-WP-1 uniquement:

- Quincaillerie pour plaque murale

Caractéristiques du produit

• Le B136-004 fonctionne avec un B136-100 ou B136-100-WP-1 pour prolonger une vidéo composante (1 080 i, 60 Hz) et un signal audio stéréo jusqu'à 91 m (300 pi) de la source. Permet de prolonger le signal jusqu'à 121 m (400 pi) en utilisant le câble à obliquité zéro (Tripp Lite P524-01K).
• B136-101 et B136-101-WP-1 sont des trousses qui sont fournies avec des appareils pour le côté de la source et le côté de l'écran, permettant la prolongation d'une vidéo composante (1 080 i, 60 Hz) et d'un signal audio stéréo jusqu'à 91 m (300 pi). Permet de prolonger le signal jusqu'à 121 m (400 pi) en utilisant le câble à obliquité zéro (Tripp Lite P524-01K).

Caractéristiques du produit

• Permet de transmettre une vidéo composante et un signal audio vidéo de jusqu'à quatre dispositifs A/V en utilisant le prolongateur/coupleur B136-004.
• Permet d'augmenter le nombre de dispositifs A/V raccordés jusqu'à 13 (12 à distance, un local) en connectant en guirlande jusqu'à trois appareils locaux ensemble.
• Le B136-004 comporte des ports pour vidéo composante et audio stéréo pour raccorder un dispositif A/V local facultatif.
• Jusqu'à trois appareils B136-004 peuvent être raccordés à un support pour montage en bâti B132-004-RB de Tripp Lite, puis montés dans seulement 1U d'espace du bâti.
• Le B136-100, le B136-100-WP-1, le B136-101 et le B136-101-WP-1 ne nécessitent aucune alimentation externe.
• Les plaques murales B136-101-WP-1 et B136-100-WP-1 comportent des connecteurs de type RJ45, permettant à l'utilisateur d'utiliser un cordon de raccordement standard et d'éviter les connexions à 110 réglettes de raccordement.

Accessoires en option

• Câbles dorés pour vidéo composante de la série A008
• Câbles dorés audio stéréo de la série A050 • Support pour montage en bâti 1U B132-004-RB
• Cordons de raccordement anti-coupure Cat5e de la série N001 • Cordons de raccordement Cat5e de la série N002
• Câble à torons au mètre Cat5e gris N020-01K-GY – 305 m (1 000 pi)
• Câble à fils rigides au mètre Cat5e gris N022-01K-GY – 305 m (1 000 pi)
• Fiches RJ45 N030-010 RJ45 pour câble Cat5e à fils rigides ou à torons – paquet de 10
• Cordons de raccordement anti-coupure Cat6 de la série N201
• Cordon de raccordement Cat6 anticoupure à fils rigides de 24 AWG de la série N202
• Câble à fils rigides au mètre Cat6 gris N222-01K-GY – 305 m (1 000 pi)
• Câble UTP au mètre à obliquité zéro P524-01K – 305 m (1 000 pi)

Remarque : Le B136-004, le B136-100 et le B136-100-WP-1 sont vendus séparément. Un B136-100 ou un B136-100-WP-1 est requis pour chaque port de sortie sur le prolongateur/coupleur B136-004 auquel un dispositif A/V sera connecté. Le B136-101 et le B136-101-WP-1 sont des trousses qui comprennent des appareils pour le côté source et le côté dispositif.

Remarques :

• Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.
• Pour atteindre la distance maximale de 121 m (400 pi) à 1 080 i, un câblage à obliquité zéro doit être utilisé, comme le P254-01K de Tripp Lite.
• Pour atteindre une distance maximale de 91 m (300 pi) à 1 080 i, un câblage à fils rigides de 24 AWG doit être utilisé. Les câblages N022-01K-GY (Cat5e au mètre) et N222-01K-GY (Cat6 au mètre) de la série N202 de Tripp Lite contiennent des fils rigides de 24 AWG.

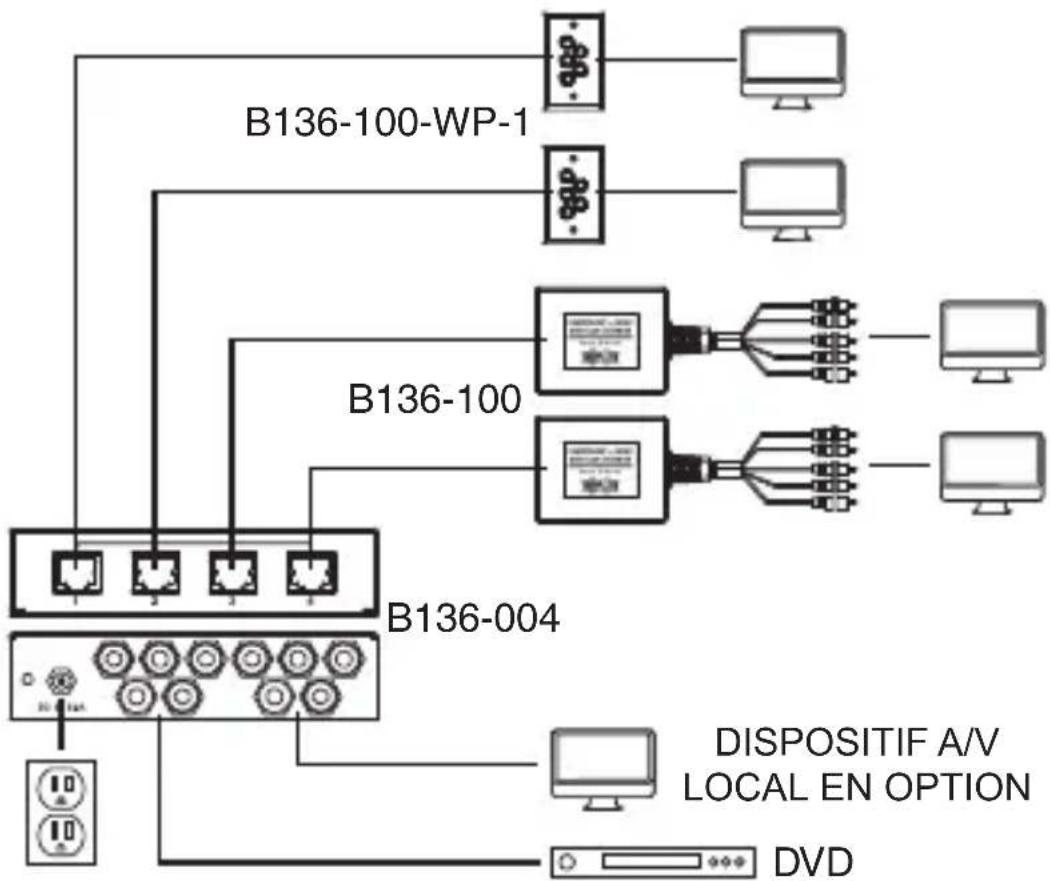

Installation du prolongateur/coupleur

1. S'assurer que la source A/V est hors tension. 2. Raccorder la source aux ports sur la SOURCE étiquetée B136-004 en utilisant le câble vidéo composante de la série A008 et le câble audio stéréo de la série A050 de Tripp Lite. 3. Facultatif : raccorder un dispositif A/V aux ports sur le LOCAL étiqueté B136-004 en utilisant le câble vidéo composante de la série A008 et le câble audio stéréo de la série A050 de Tripp Lite. 4. Raccorder l'alimentation externe à l'appareil local B136-004, puis le brancher dans un parasurtenseur, une PDU ou un onduleur Tripp Lite. Le voyant à DEL rouge s'allumera pour indiquer que l'appareil est alimenté par une source d'alimentation externe. 5. À l'aide d'un câble Cat5e/6, raccorder un des ports de sortie RJ45 sur le B136-004 au port d'entrée RJ45 sur l'appareil à distance B1136-100 ou B136-100-WP-1. 6. Répéter l'étape 5 pour chaque appareil à distance supplémentaire raccordé. 7. Raccorder le connecteur vidéo composante et le connecteur audio stéréo B136-100 au dispositif A/V, ou raccorder le B136-100-WP-1 au dispositif A/V en utilisant le câble vidéo composante de la série A008 et le câble audio stéréo de la série A050 de Tripp Lite. 8. Répéter l'étape 7 pour chaque dispositif A/V supplémentaire à connecter. 9. Mettre la source A/V sous tension.

Remarques :

• Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.
• Pour atteindre la distance maximale de 121 m (400 pi) à 1 080 i, un câblage à obliquité zéro doit être utilisé, comme le P254-01K de Tripp Lite.
• Pour atteindre une distance maximale de 91 m (300 pi) à 1 080 i, un câblage à fils rigides de 24 AWG doit être utilisé. Les câblages N022-01K-GY (Cat5e au mètre) et N222-01K-GY (Cat6 au mètre) de la série N202 de Tripp Lite comportent des fils rigides de 24 AWG.

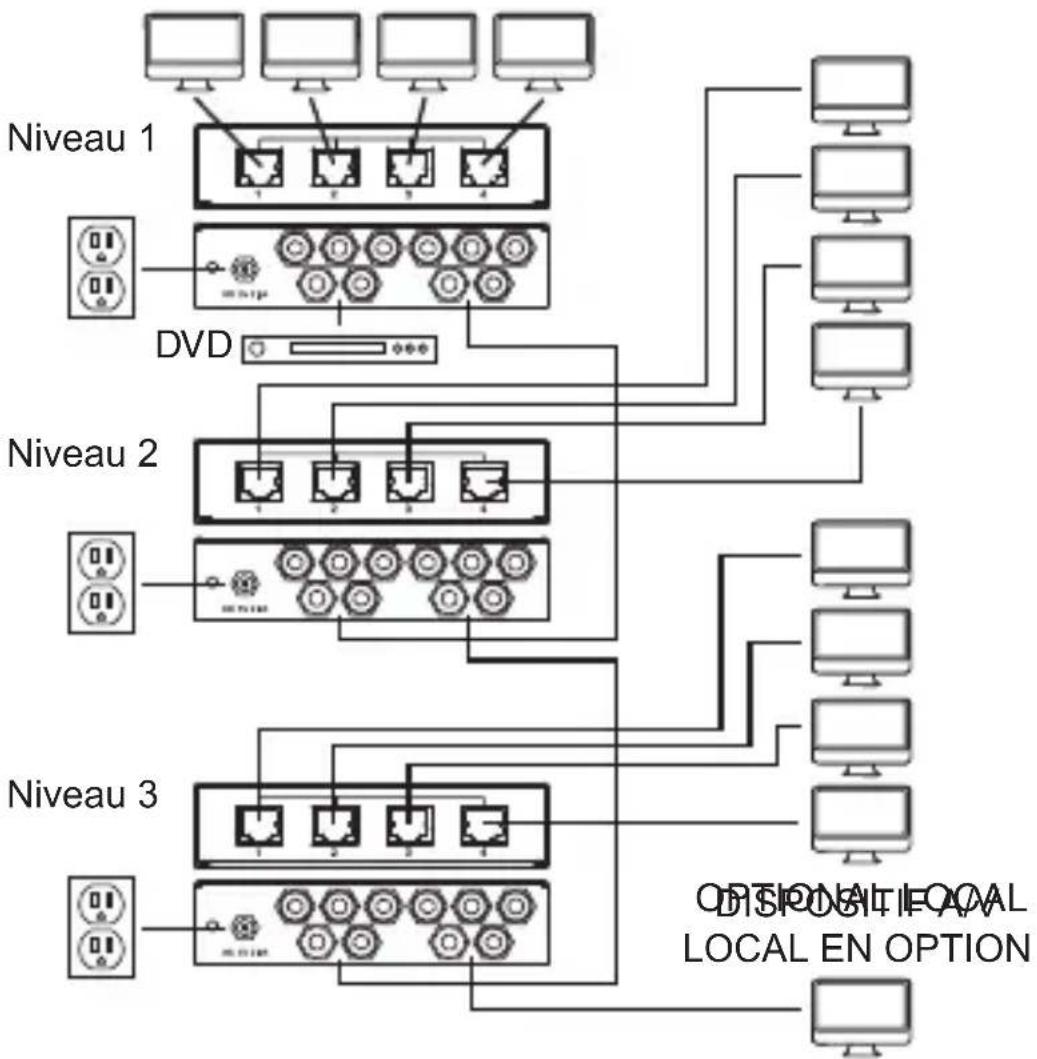

Installation d'un prolongateur/coupleur en guirlande

1. S'assurer que la source A/V est hors tension. 2. Raccorder la source aux ports sur le premier appareil local B136-004 étiqueté SOURCE en utilisant le câble vidéo composante de la série A008 et le câble audio stéréo de la série A050 de Tripp Lite. 3. En utilisant le câble composant + audio de 0,3 m (1 pi) ou le câble vidéo composante de la série A008 et le câble audio stéréo de la série A050 de Tripp Lite, raccorder les ports étiquetés LOCAL sur le premier B136-004 aux ports SOURCE sur le second B136-004. 4. Répéter l'étape 3 pour raccorder en guirlande un troisième appareil local B136-004.

Remarque : Pas plus de trois appareils locaux peuvent être connectés.

5 Raccorder l'alimentation externe au premier appareil local B136-004, puis le brancher dans un parasurtenseur, une PDU ou un onduleur Tripp Lite. Le voyant à DEL rouge s'allumera pour indiquer que l'appareil est alimenté par une source d'alimentation externe.

6 Répéter l'étape 5 pour chaque appareil local de l'installation.

7 Facultatif : raccorder un dispositif A/V local aux ports LOCAL sur le dernier B136-004 en utilisant le câble vidéo composante de la série A008 et le câble audio stéréo de la série A050 de Tripp Lite.

Installation d'un prolongateur/coupleur en guirlande

8 À l'aide d'un câble Cat5e/6, raccorder un port de sortie RJ45 disponible sur un B136-004 au port d'entrée RJ45 sur un appareil à distance B136-100 ou B136-100-WP-1. 9 Répéter l'étape 8 pour chaque appareil à distance supplémentaire raccordé. 10 Raccorder le connecteur vidéo composante et le connecteur audio stéréo B136-100 au dispositif A/V, ou raccorder le B136-100-WP-1 au dispositif A/V en utilisant le câble vidéo composante de la série A008 et le câble audio stéréo de la série A050 de Tripp Lite. 11 Répéter l'étape 10 pour chaque dispositif A/V supplémentaire à connecter. 12 Mettre la source A/V sous tension.

Remarques :

• Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.
• Pour atteindre la distance maximale de 121 m (400 pi) à 1 080 i, un câblage à obliquité zéro doit être utilisé, comme le P254-01K de Tripp Lite.
• Pour atteindre une distance maximale de 91 m (300 pi) à 1 080 i, un câblage à fils rigides de 24 AWG doit être utilisé. Les câblages N022-01K-GY (Cat5e au mètre) et N222-01K-GY (Cat6 au mètre) de la série N202 de Tripp Lite comportent des fils rigides de 24 AWG.


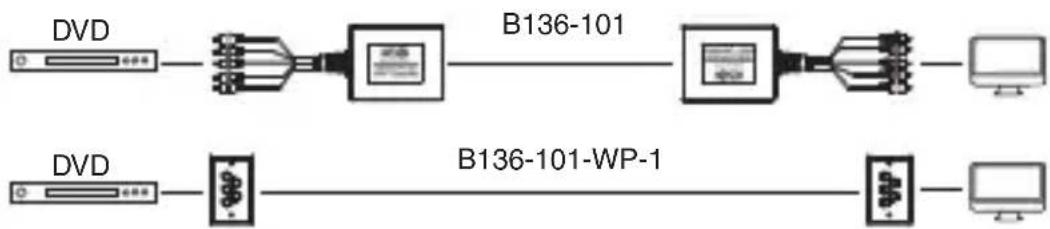

Installation de la trousse du prolongateur

1. S'assurer que la source A/V est hors tension. 2. Raccorder le connecteur vidéo composante et le connecteur audio stéréo sur l'un des appareils B136-101 à la source A/V, ou raccorder une des plaques murales B136-101-WP-1 à la source A/V en utilisant le câble vidéo composante de la série A008 et le câble audio stéréo de la série A050 de Tripp Lite. 3. À l'aide d'un câble Cat5e/6, raccorder le port RJ45 sur l'appareil local au port RJ45 sur l'appareil à distance. 4. Raccorder le connecteur vidéo composante et le connecteur audio stéréo de l'appareil à distance B136-101 au dispositif A/V, ou raccorder la plaque murale à distance B136-101-WP-1 au dispositif A/V en utilisant le câble vidéo composante de la série A008 et le câble audio stéréo de la série A050 de Tripp Lite. 5. Mettre la source A/V sous tension.

Garantie limitée de 1 an

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir une réparation sous la présente garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation reconnu par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, Tripp Lite ne pourra être tenu responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Ité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou nuire de façon majeure à sa sécurité ou à son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
