Type de produit	Panneau de brassage (patch panel) blindé haute densité
Marque	Tripp Lite
Modèle	N252048SHK
Catégorie	Matériel réseau
Nombre de ports	48 ports
Type de connecteur	IDC Krone
Catégorie de câblage	Cat6 STP (blindé)
Hauteur	1U (4,4 cm)
Largeur	48,26 cm (19 pouces)
Profondeur	10 cm
Poids	Environ 1,5 kg
Alimentation	Sans alimentation (passif)
Matériau du boîtier	Acier avec finition blindée
Fonctions principales	Raccordement et terminaison de câbles réseau, mise à la terre, gestion des câbles
Installation	Montage en baie (rack) 19 pouces
Fixation	Vis incluses pour montage en rack et mise à la terre
Type de câble compatible	Câble STP (blindé) Cat6
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Mise à la terre obligatoire, capuchon de blindage
Pièces détachées / Réparabilité	Non réparable par l'utilisateur, garantie à vie limitée
Garantie	Garantie à vie limitée Tripp Lite
Accessoires inclus	Capuchons de blindage, vis de montage, fil de mise à la terre

FOIRE AUX QUESTIONS - N252048SHK Tripp Lite

Comment installer le panneau N252048SHK dans un rack ?

Fixez le panneau à l'aide des vis incluses sur les montants du rack 19 pouces. Assurez-vous de bien raccorder le fil de mise à la terre pour la continuité du blindage.

Quel type de câble utiliser avec ce panneau ?

Ce panneau est conçu pour des câbles Cat6 STP (blindés). Les connecteurs sont de type IDC Krone.

Ce panneau nécessite-t-il une alimentation électrique ?

Non, le panneau est un équipement passif. Il ne requiert aucune alimentation.

Comment connecter les câbles aux connecteurs IDC Krone ?

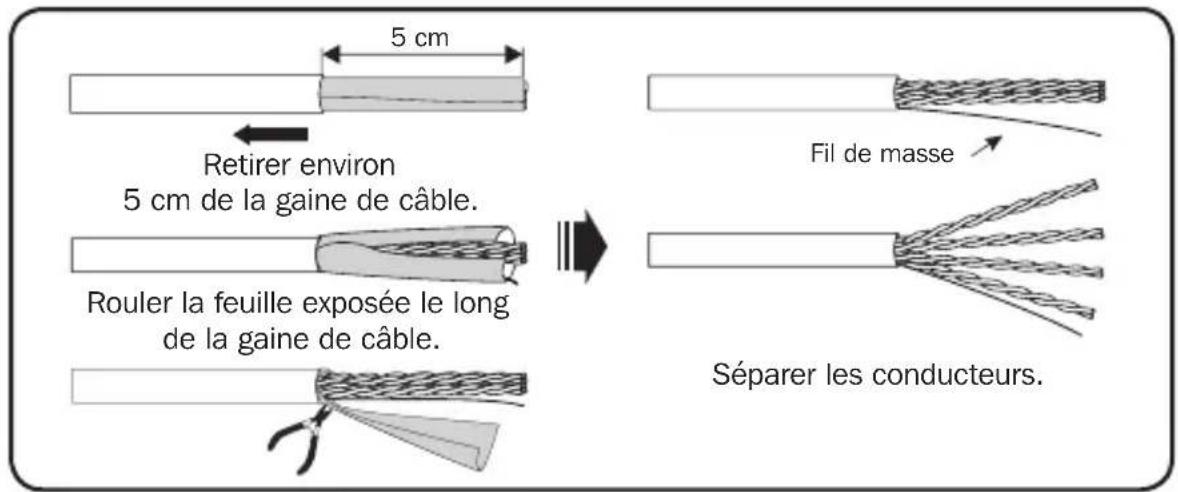

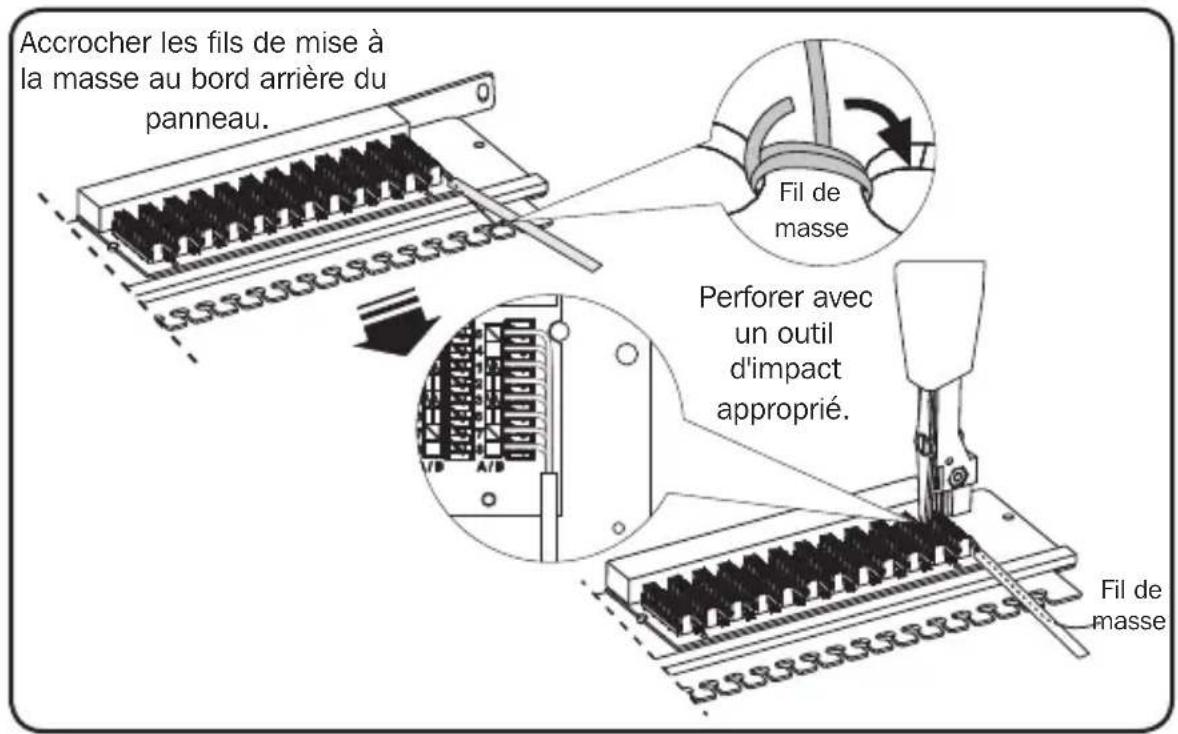

Utilisez un outil de punch-down adapté aux connecteurs Krone. Dénudez le câble, placez chaque fil dans le connecteur selon le code couleur (T568A ou T568B), puis enfoncez avec l'outil.

Quelle est la garantie de ce produit ?

Tripp Lite offre une garantie à vie limitée. En cas de défaut, contactez le service client pour obtenir un numéro RMA.

Le panneau peut-il être monté dans une armoire de 10 pouces ?

Non, ce panneau est prévu pour un montage en rack 19 pouces standard.

Comment assurer la mise à la terre du panneau ?

Fixez le fil de mise à la terre fourni entre le panneau et le point de terre du rack. Le capuchon de blindage doit également être installé pour assurer la continuité.

Puis-je utiliser des câbles UTP avec ce panneau ?

Il est recommandé d'utiliser des câbles STP (blindés) pour bénéficier du blindage du panneau. Les câbles UTP peuvent être utilisés mais le blindage sera inefficace.

Comment nettoyer le panneau ?

Utilisez un chiffon sec et non pelucheux. Évitez les liquides ou produits chimiques agressifs.

Le panneau est-il compatible avec des connecteurs RJ45 ?

Oui, une fois les câbles terminés sur les connecteurs IDC, vous pouvez utiliser des cordons de brassage RJ45 mâles pour connecter les équipements réseau.

MODE D'EMPLOI N252048SHK Tripp Lite

Panneau de câblage STP haute densité 1 u krone IDC CAT6 à 48 ports

Modèle : N252-048-SH-K

Droits d'auteur © 2018 Tripp Lite. Tous droits réservés.

Installation

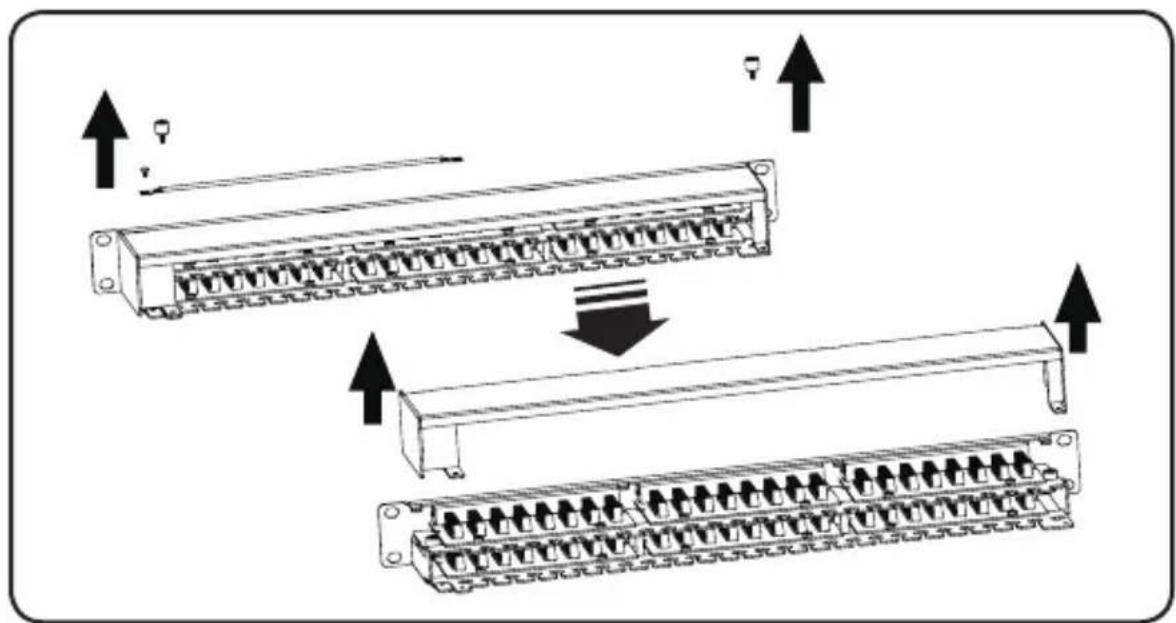

1 Séparer le fil de mise à la masse (patte) et le capuchon blindé du dessus.

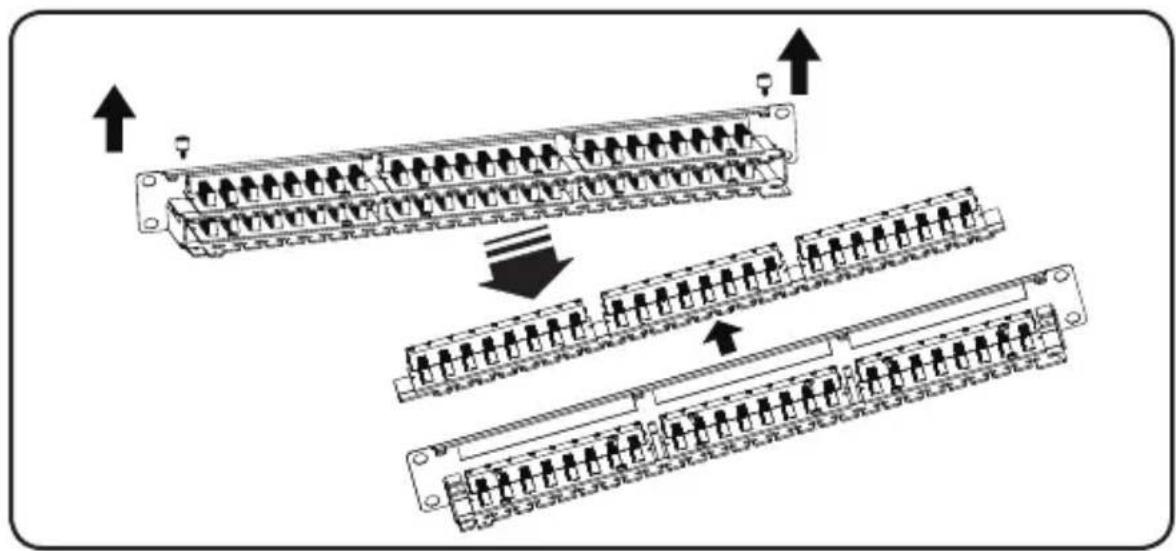

2 Séparer le panneau à 2 couches.

Installation

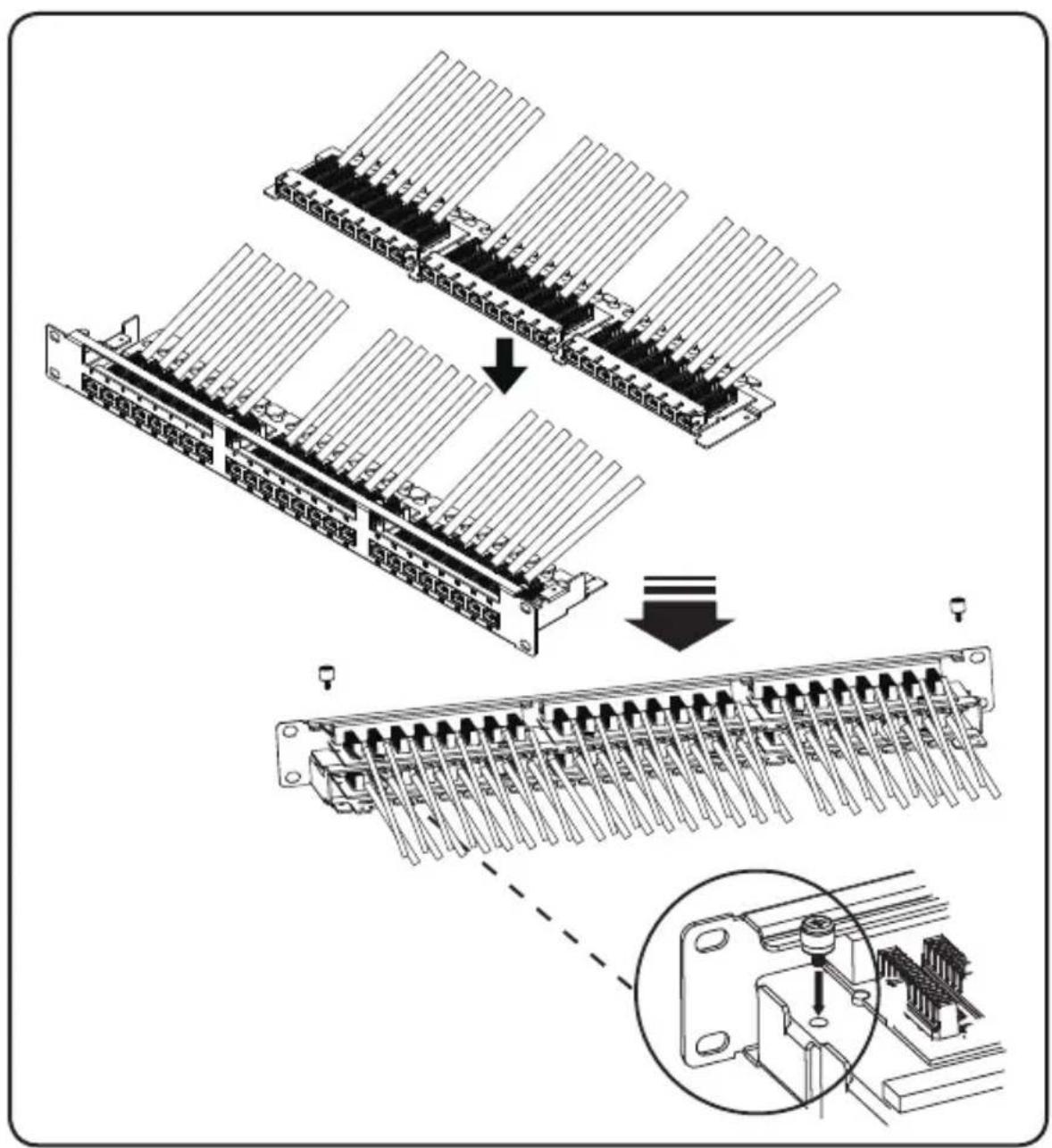

Utiliser les vis incluses pour combiner les deux couches du panneau de câblage.

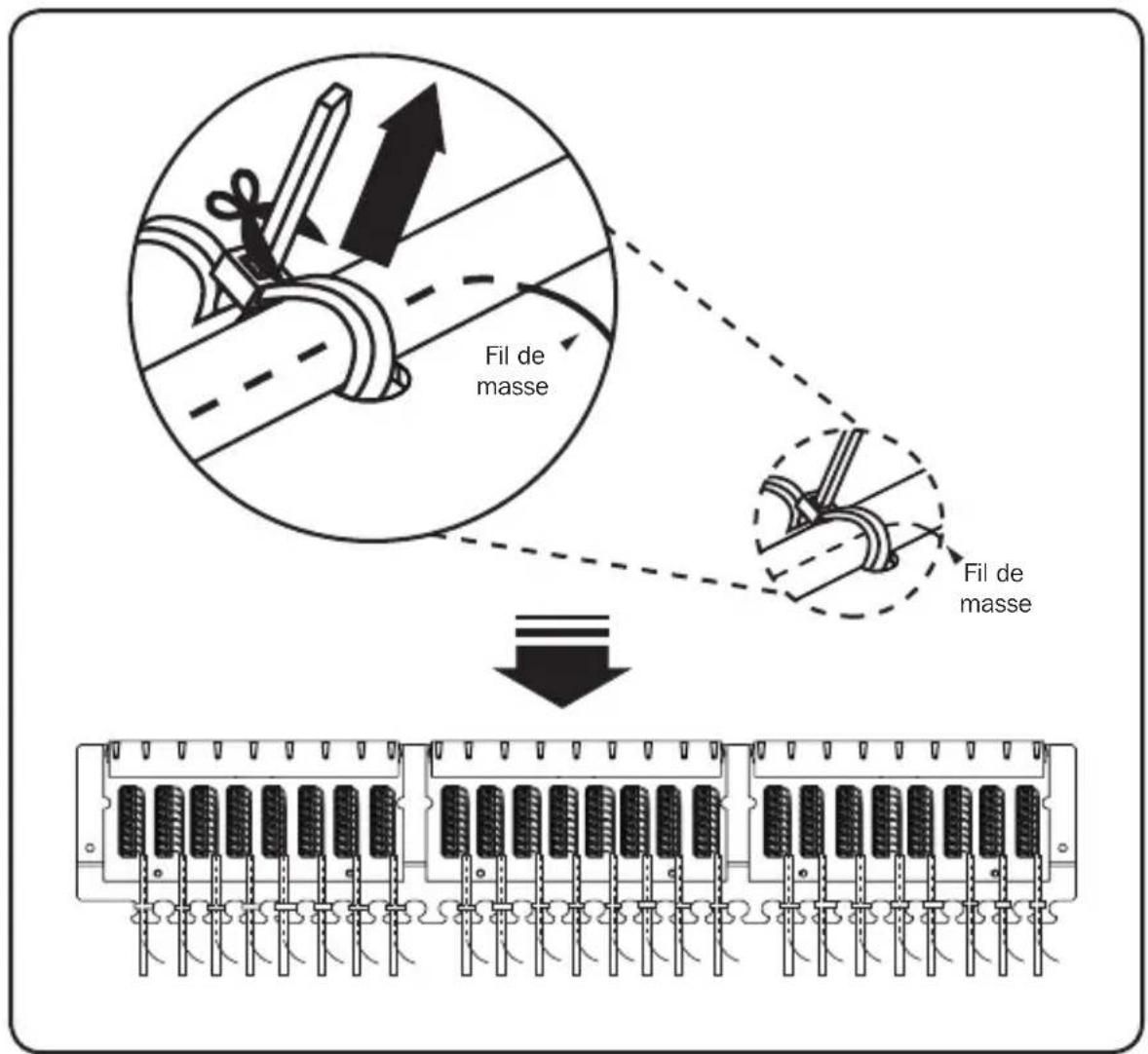

Installation

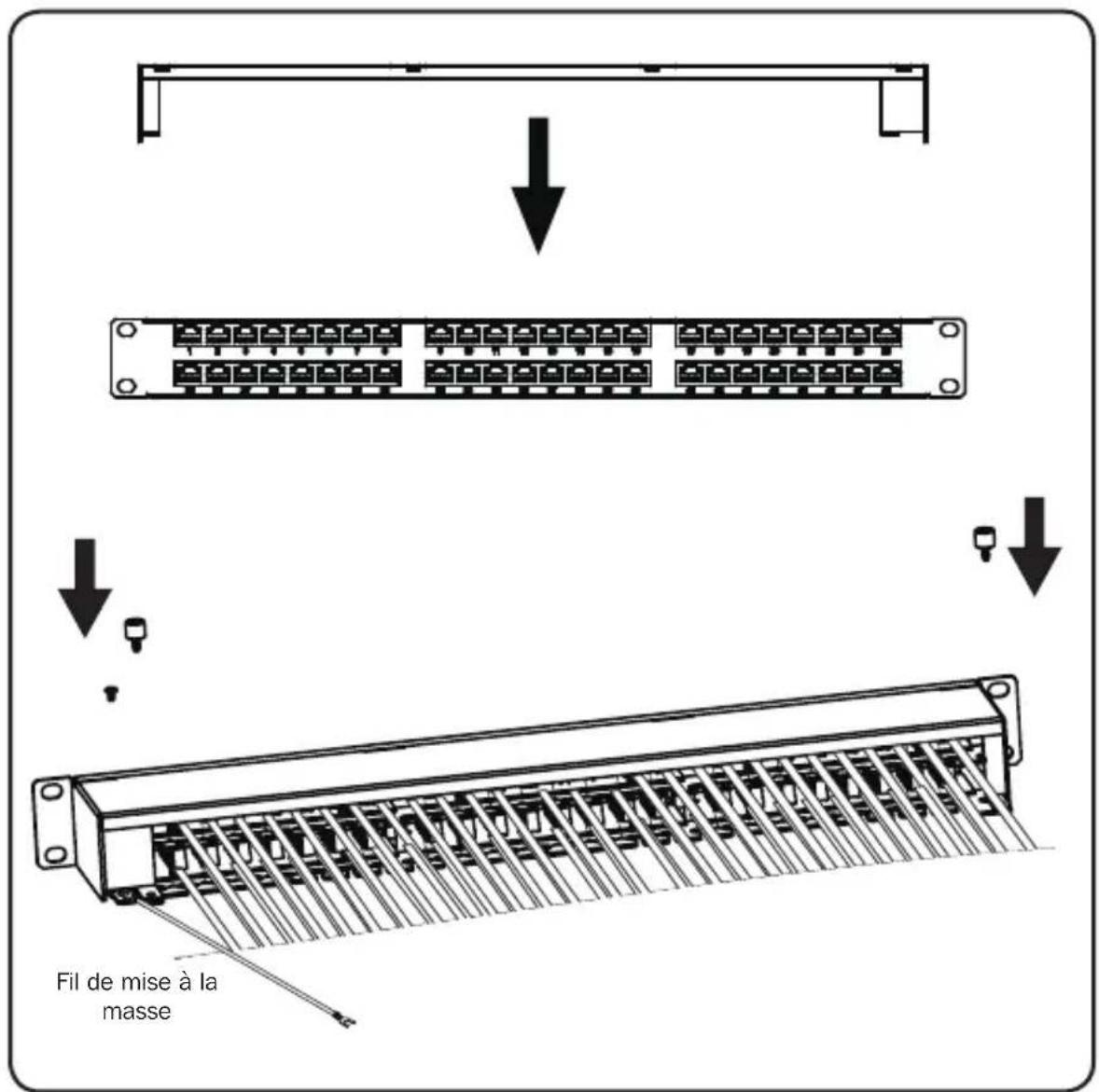

7 Utiliser les vis incluses pour fixer le capuchon et le fil de mise à la masse.

Installation

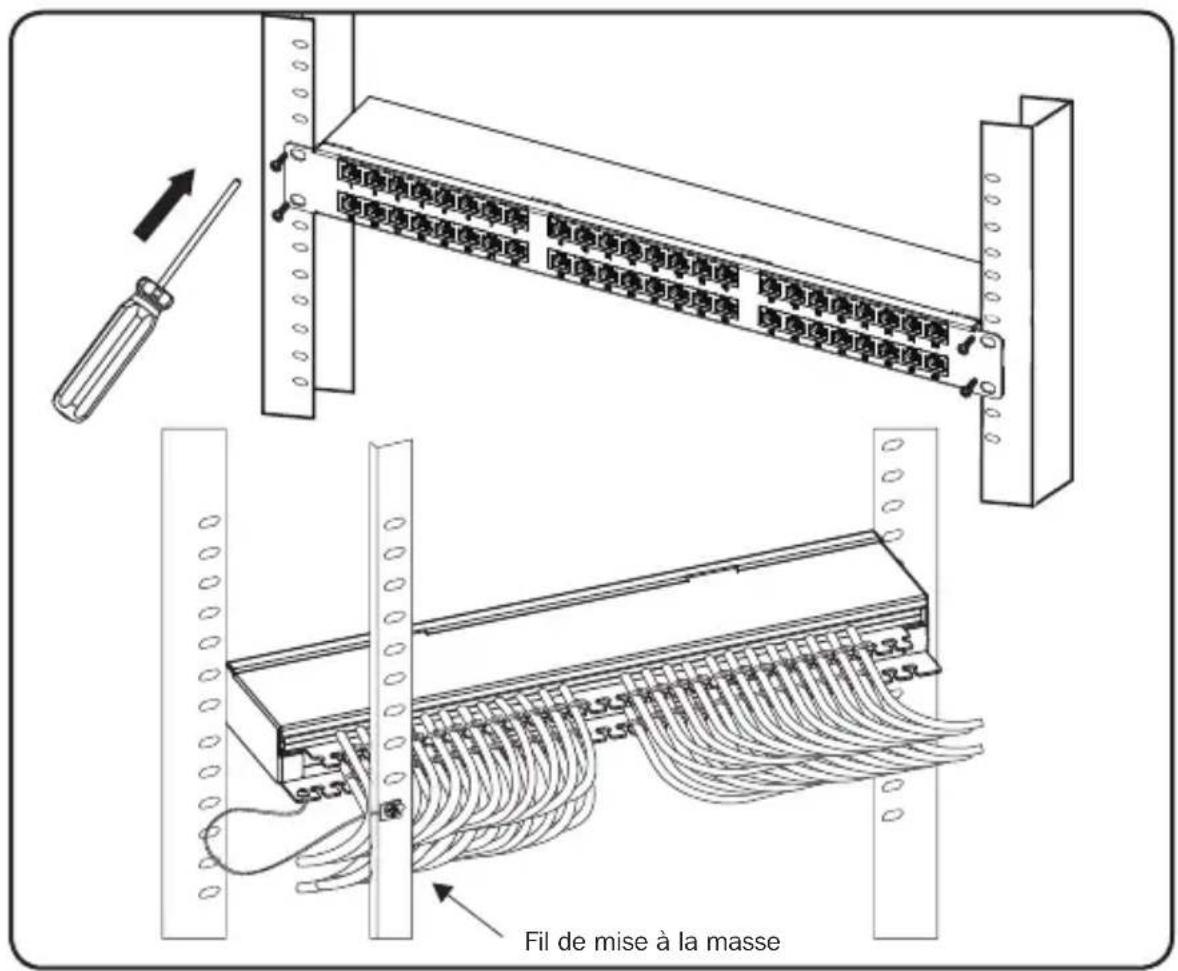

8 Fixer le panneau et le fil de mise à la masse du panneau à un bâti ou à une armoire.

Garantie à vie limitée

Tripp Lite garantit que ses produits sont dépourvus de vices de matériel et de fabrication pendant leur durée de vie. La responsabilité de Tripp Lite, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de Tripp Lite ou d'un centre de réparation autorisé par Tripp Lite. Les produits doivent être retournés à Tripp Lite ou à un centre de réparation autorisé par

Tripp Lite en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRESENTES, Tripp Lite N'EMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITE COMMERCIALE ET D'ADEQUATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, Tripp Lite NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇAUX, FORTUIS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISEE DE L'EVENTUALITE DE TELS DOMMAGES. Plus précisé, Tripp Lite ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.
