Tipo de producto	Panel de parcheo (patch panel) blindado de alta densidad
Marca	Tripp Lite
Modelo	N252048SHK
Categoría	Equipo de red
Número de puertos	48 puertos
Tipo de conector	IDC Krone
Categoría de cableado	Cat6 STP (blindado)
Altura	1U (4,4 cm)
Ancho	48,26 cm (19 pulgadas)
Profundidad	10 cm
Peso	Aproximadamente 1,5 kg
Alimentación	Sin alimentación (pasivo)
Material del gabinete	Acero con acabado blindado
Funciones principales	Conexión y terminación de cables de red, puesta a tierra, gestión de cables
Instalación	Montaje en bastidor (rack) de 19 pulgadas
Fijación	Tornillos incluidos para montaje en rack y puesta a tierra
Tipo de cable compatible	Cable STP (blindado) Cat6
Mantenimiento y limpieza	Limpiar con un paño seco y sin pelusa
Seguridad	Puesta a tierra obligatoria, capuchón de blindaje
Piezas de repuesto / Reparabilidad	No reparable por el usuario, garantía limitada de por vida
Garantía	Garantía limitada de por vida de Tripp Lite
Accesorios incluidos	Capuchones de blindaje, tornillos de montaje, cable de puesta a tierra

Preguntas frecuentes - N252048SHK Tripp Lite

¿Cómo instalar el panel N252048SHK en un rack?

Fije el panel con los tornillos incluidos en los montantes del rack de 19 pulgadas. Asegúrese de conectar correctamente el cable de puesta a tierra para la continuidad del blindaje.

¿Qué tipo de cable usar con este panel?

Este panel está diseñado para cables Cat6 STP (blindados). Los conectores son de tipo IDC Krone.

¿Este panel requiere alimentación eléctrica?

No, el panel es un equipo pasivo. No requiere alimentación.

¿Cómo conectar los cables a los conectores IDC Krone?

Use una herramienta de punch-down adaptada a los conectores Krone. Pele el cable, coloque cada hilo en el conector según el código de color (T568A o T568B), luego presione con la herramienta.

¿Cuál es la garantía de este producto?

Tripp Lite ofrece una garantía limitada de por vida. En caso de defecto, contacte al servicio al cliente para obtener un número RMA.

¿Se puede montar el panel en un armario de 10 pulgadas?

No, este panel está diseñado para montaje en rack estándar de 19 pulgadas.

¿Cómo asegurar la puesta a tierra del panel?

Fije el cable de puesta a tierra suministrado entre el panel y el punto de tierra del rack. El capuchón de blindaje también debe instalarse para asegurar la continuidad.

¿Puedo usar cables UTP con este panel?

Se recomienda usar cables STP (blindados) para beneficiarse del blindaje del panel. Los cables UTP pueden usarse pero el blindaje será ineficaz.

¿Cómo limpiar el panel?

Use un paño seco y sin pelusa. Evite líquidos o productos químicos agresivos.

¿Es compatible el panel con conectores RJ45?

Sí, una vez terminados los cables en los conectores IDC, puede usar cables de conexión RJ45 macho para conectar los equipos de red.

MANUAL DE USUARIO N252048SHK Tripp Lite

Panel de Conexiones de 1U de 48 Puertos Cat6 de Alta Densidad Krone IDC STP

Modelo: N252-048-SH-K

English 1 • Français 17 • Pycckn 25

ExceIcnia en Manufactura.

Copyright © 2018 Tripp Lite. Todos los Derechos reservados.

Instalación

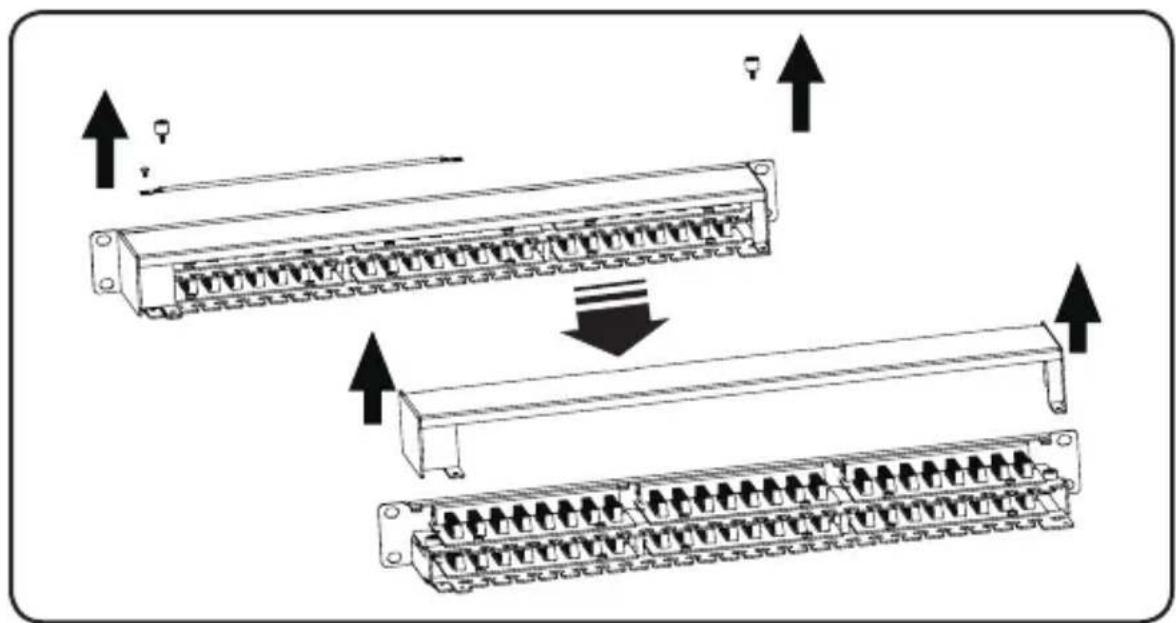

1 Separe el conductor de tierra (terminal) y la tapa blindada de la parte superior.

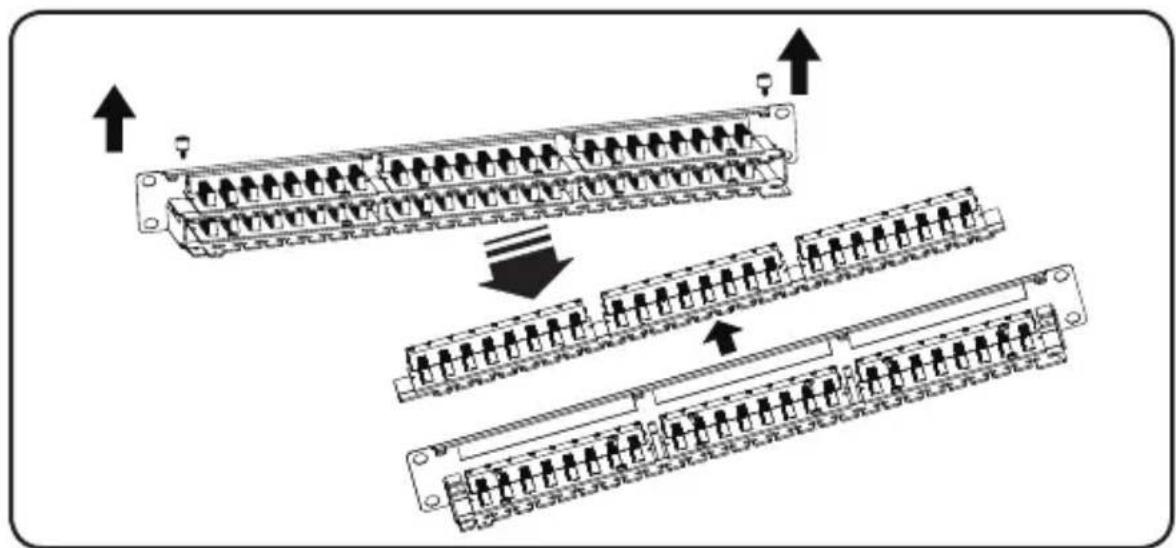

2 Separe el panel de 2 capas.

Instalación

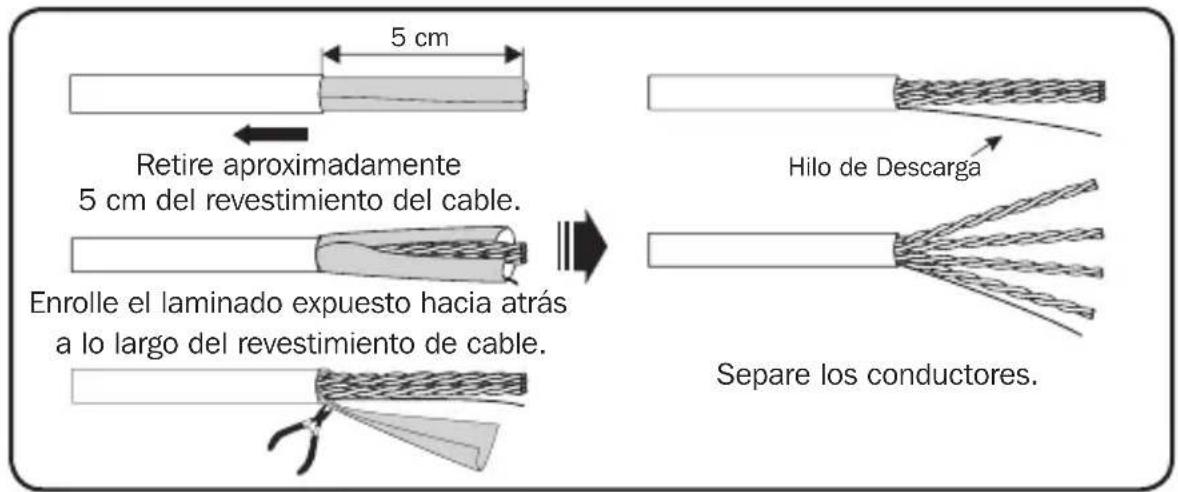

3 Prepare los cables.

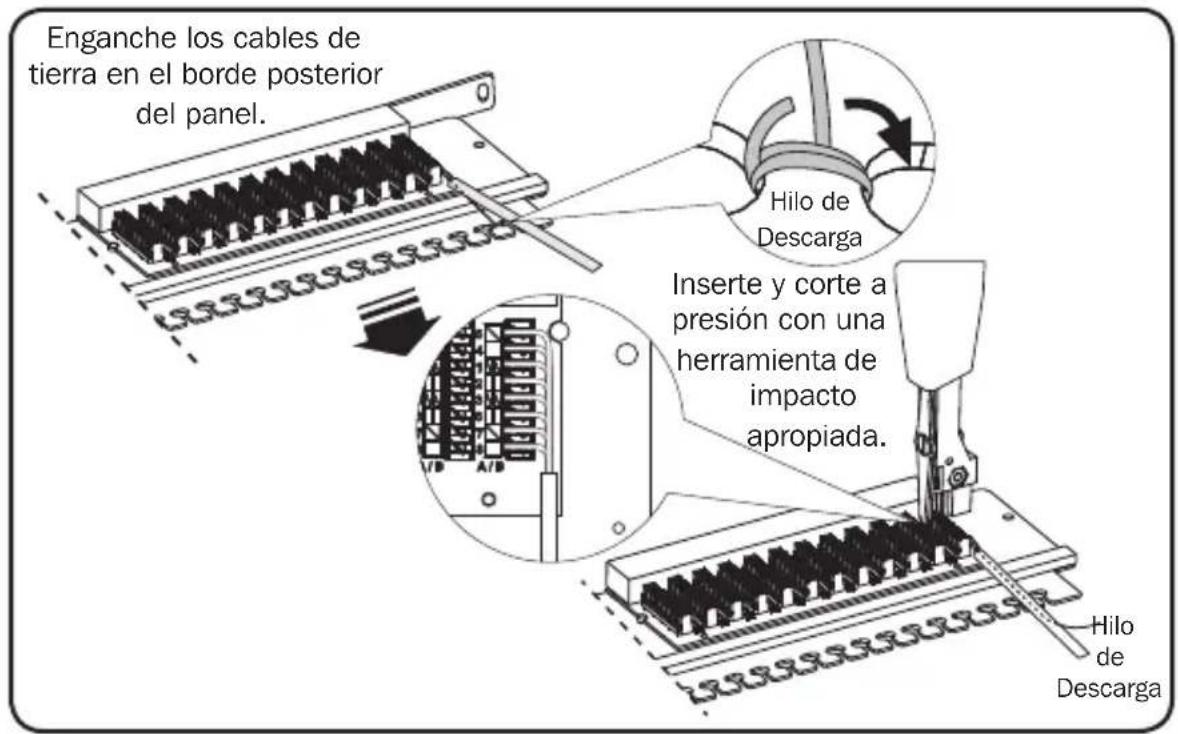

4 Asegure los cables de descarga.

Instalación

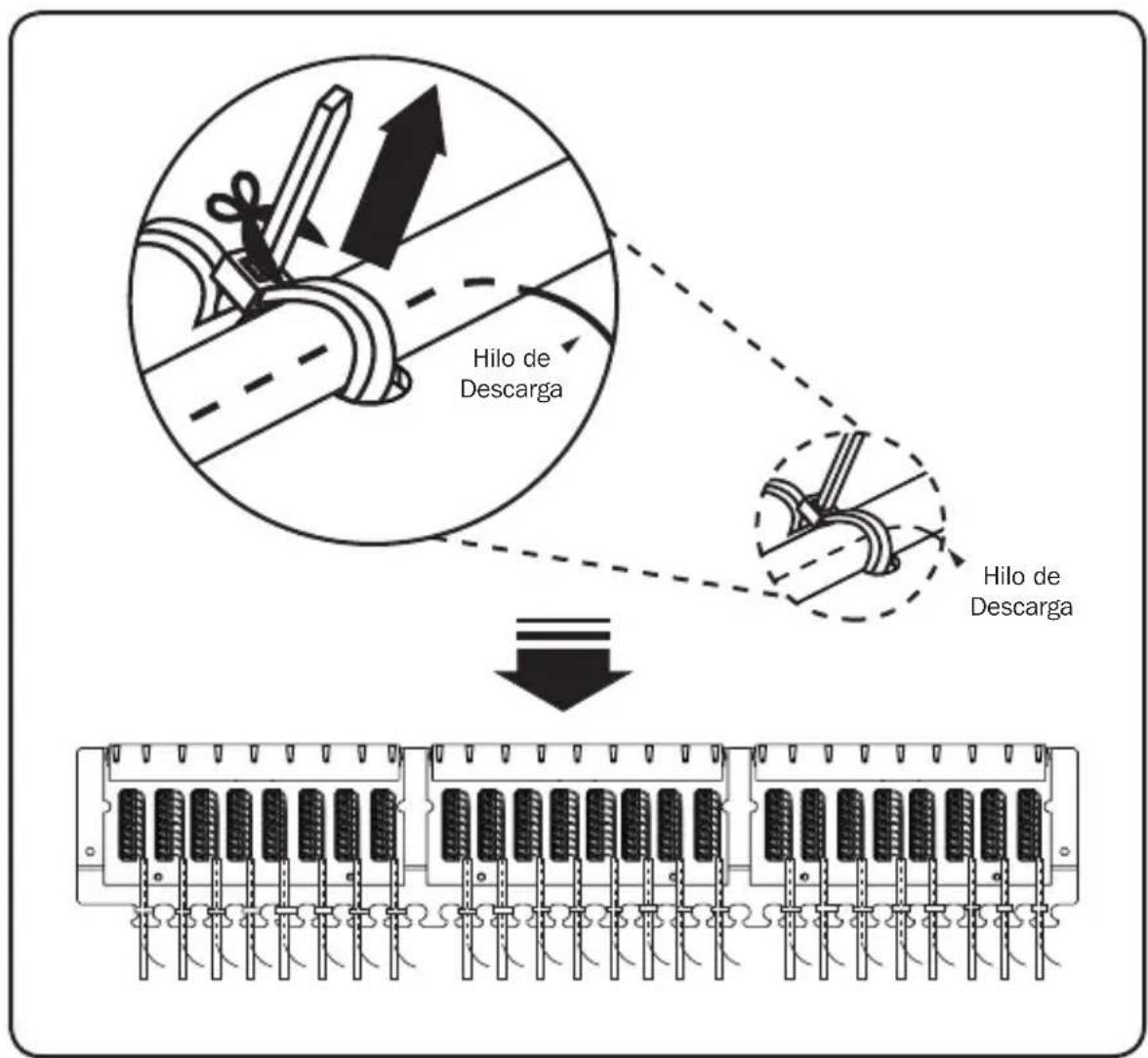

5 Asegúrese de que el hilo de descarga está amarrado entre el panel y el administrador de cables posterior.

Instalación

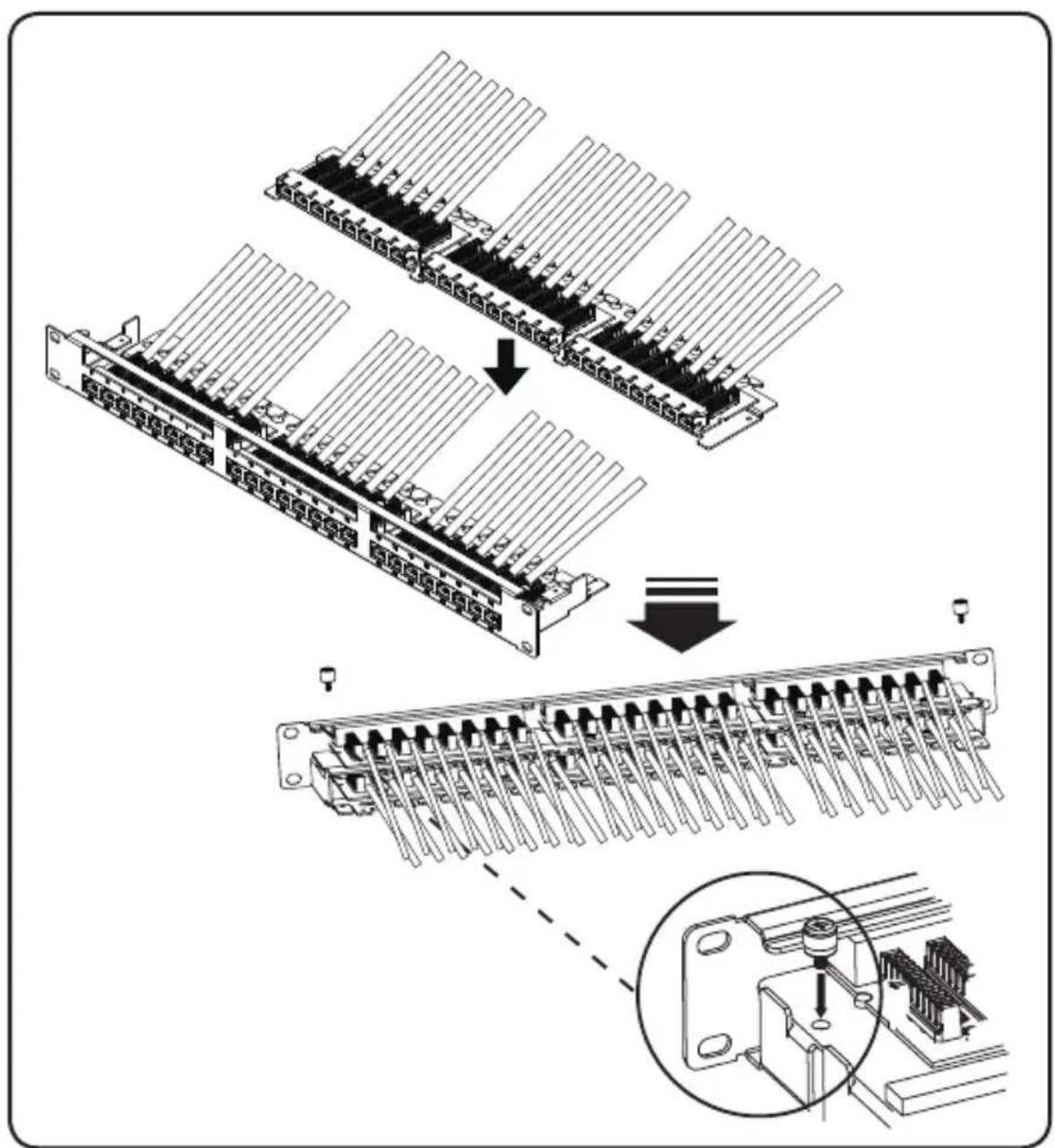

6 Use los tornillos incluidos para combinar los dos capas del panel de conexiones.

Instalación

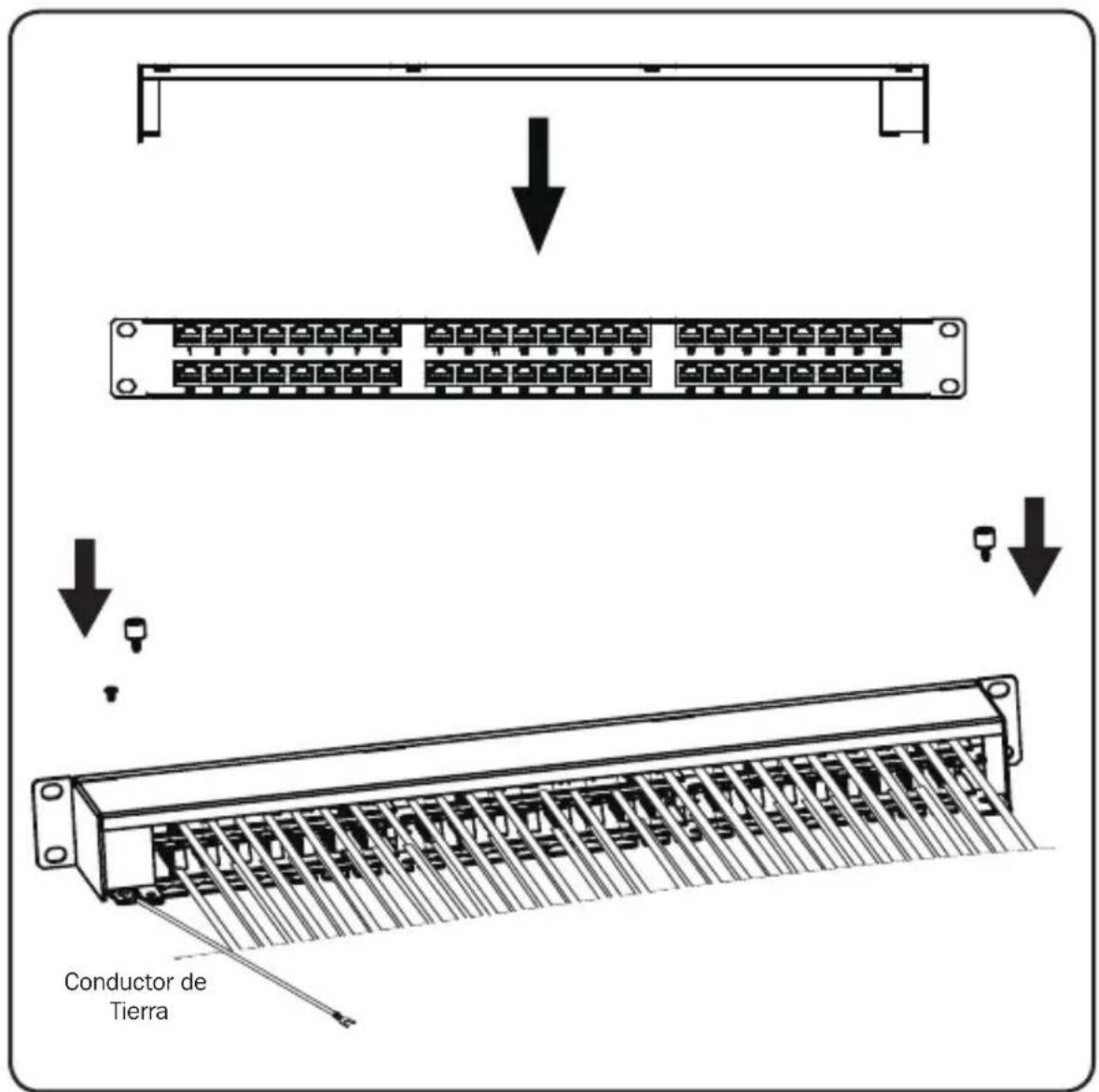

7 Use los tornillos incluidos para fazer la taps y el cable de connexion a tierra.

Instalación

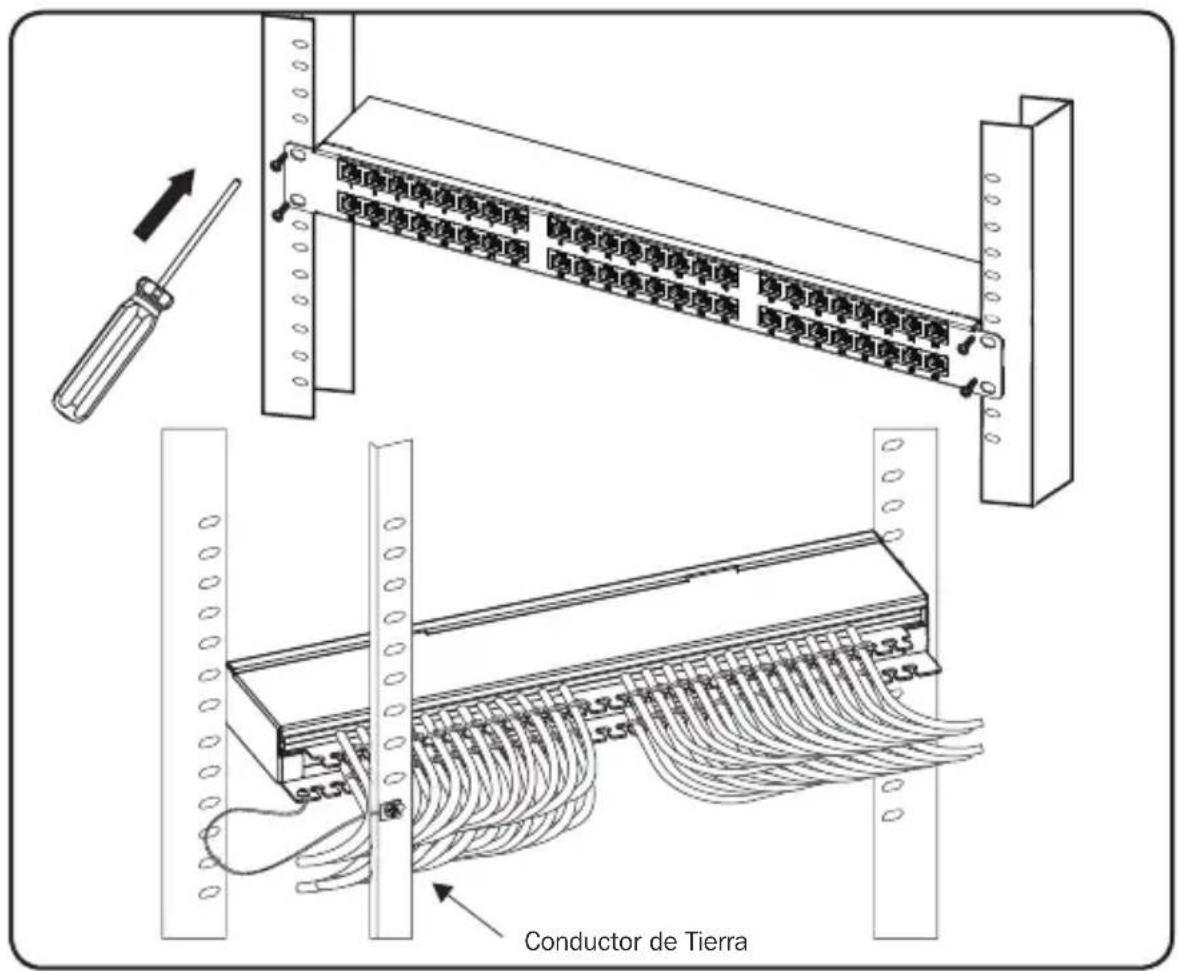

8 Coloque el panel y el cable de conexión a tierra a un rack o gabinete.

Garantía

Garantía Limitada de por Vida

Tripp Lite garantiza de por vida que sus produits no tienen defectos de materiales ni de mano de obstructa. La obligacion de Tripp Lite bajo this guarantia está limitada a la reparacion o reemplazo (A su entera disecnion) de qualquier producto defectuoso. Para Obtener serviceo bajo this guarantia, debe obtener un numero de Autorizacion de Devolucion de Mercancia (RMA) de Tripp Lite o de un centro de serviceo autorizo de Tripp Lite. Los productso月下旬 ser devueltos a Tripp Lite o a un centro de serviceo autorizzato de Tripp Lite con los cargos de transporte prepagados y deben acompanarse con una breve descripcion del problema y un comprobante de la fecha y el lugar de compra. esta garantia no se aplica a equipos que hayan sido danados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de una forma.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTías EXPRESAS O IMPLICITAS, INCLUDEAS GARANTías DE COMERCIABILIDAD Y ADECUación PARA UN PROPÓSITO PARTICULAR. Algunos Estados no permiten la limitación o exclusion de garantías implicítas; por lo tanto, las limitaciones o exclusiones antes Mentionadas peuvent no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGUN CASO TRIPP LITE SERA RESPONSABLE POR DANOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE Este PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Especificamente, Tripp Lite no es responsable por ningún costo, como perdida de ganancias o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier othera forma.
