Caractéristiques techniques	Extension audio/vidéo Tripp Lite B127A1A1BDBH, supporte des résolutions jusqu'à 1080p, distance de transmission jusqu'à 150 mètres via Cat5e/6.
Utilisation	Idéal pour les installations de systèmes audio/vidéo dans les bureaux, salles de conférence et environnements éducatifs.
Maintenance et réparation	Vérifier régulièrement les connexions et les câbles pour assurer une transmission optimale. En cas de problème, consulter le manuel d'utilisation pour les étapes de dépannage.
Sécurité	Respecter les normes de sécurité électrique lors de l'installation. Éviter l'exposition à l'humidité et aux températures extrêmes.
Informations générales	Compatible avec la plupart des appareils HDMI. Garantie limitée de 3 ans. Support technique disponible.

FOIRE AUX QUESTIONS - B127A1A1BDBH Tripp Lite

Comment connecter le Tripp Lite B127A1A1BDBH à mon ordinateur et mon écran ?

Pour connecter le Tripp Lite B127A1A1BDBH, utilisez un câble HDMI pour relier votre ordinateur à l'entrée HDMI de l'extension. Ensuite, connectez un autre câble HDMI de la sortie HDMI à votre écran.

Quelle est la distance maximale de transmission pour ce produit ?

Le Tripp Lite B127A1A1BDBH permet une transmission vidéo jusqu'à 30 mètres sans perte de qualité.

Le Tripp Lite B127A1A1BDBH prend-il en charge la résolution 4K ?

Oui, le Tripp Lite B127A1A1BDBH prend en charge des résolutions allant jusqu'à 4K (3840 x 2160) à 30 Hz.

Que faire si je ne reçois pas de signal vidéo ?

Vérifiez que tous les câbles sont correctement connectés et que l'écran est allumé et sur la bonne source d'entrée. Essayez également de redémarrer votre ordinateur.

Est-ce que ce produit nécessite une alimentation externe ?

Non, le Tripp Lite B127A1A1BDBH est alimenté par le port HDMI, aucun adaptateur secteur n'est nécessaire.

Puis-je utiliser ce produit avec des appareils non-HDMI ?

Non, le Tripp Lite B127A1A1BDBH nécessite des connexions HDMI, il ne peut pas être utilisé avec des appareils qui n'ont pas de sortie HDMI.

Le Tripp Lite B127A1A1BDBH est-il compatible avec les systèmes Mac et Windows ?

Oui, le Tripp Lite B127A1A1BDBH est compatible avec les systèmes d'exploitation Mac et Windows.

Que faire si l'image est floue ou de mauvaise qualité ?

Vérifiez que tous les câbles sont en bon état et correctement connectés. Assurez-vous également que l'écran est réglé sur la résolution correcte.

Y a-t-il des pilotes à installer pour utiliser le Tripp Lite B127A1A1BDBH ?

Aucun pilote n'est nécessaire pour le Tripp Lite B127A1A1BDBH, il fonctionne de manière plug-and-play.

MODE D'EMPLOI B127A1A1BDBH Tripp Lite

B127A-1A1-BDBH jeu de extensor

Hasta 70 m [230 pies] Cable solido Cat6 a 4K @ 60 Hz Cable Micro USB
Hasta 4.57 m [15 pies] Cable DisplayPort a 4K @ 60 HzCable Toslink
3 Hasta 4.57 m [15 pies] Cable HDMI 2.0 a 4K @ 60 Hz

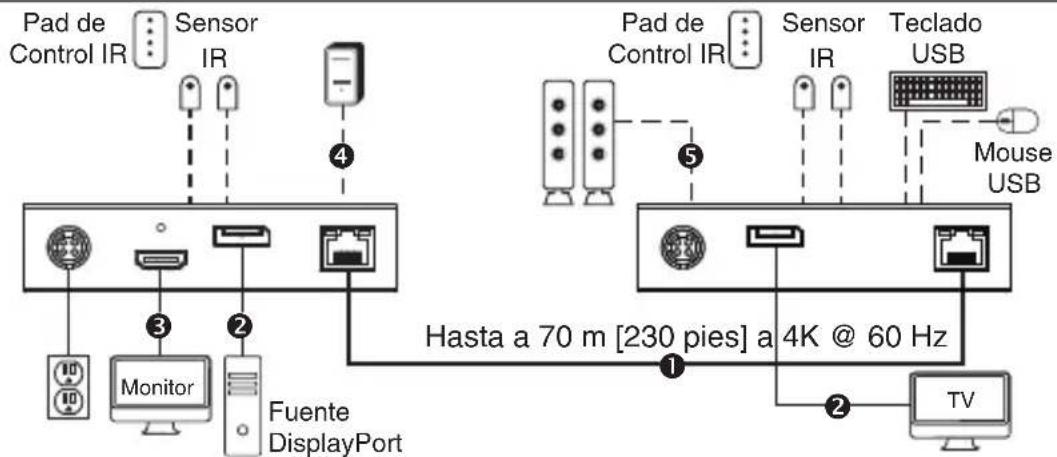

B127A-1A1-BDBD jeu de extensor

Hasta 70 m [230 pies] Cable solido Cat6 a 4K @ 60 Hz 4 Cable Micro USB
Hasta 4.57 m [15 pies] Cable DisplayPort a 4K @ 60 HzCable Toslink
Hasta 4.57 m [15 pies] Cable HDMI 2.0 a 4K @ 60 Hz

Manuel de l'utilisateur

Trousse de prolongateur et récepteur DisplayPort sur Cat6, 4K/60 Hz

Modèle DisplayPort sur Cat6 : B127A- 1A1-BDBD

Modèle DisplayPort à HDMI sur Cat6 : B127A- 1A1-BDBH

English 1 • Espanol 13 • Pyszckn 35 • Deutsch 46

D'excellence Industrielle.

1111 W. 35th Street, Chicago, IL 60609 USA · triplite.com/support

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Contenu de l'emballage

• Transmetteur et récepteur
• Adaptateurs pour fiche d'alimentation externe : NEMA 1-15P Amérique du Nord; AS/NZS 3112 Australie; BS 1363 Royaume-Uni; CEE 7/16 Schuko
• Quincaillerie de montage

Accessoires en option :

Cordons de raccordement à fils rigides 24 AWG Cat6 de la série N202
Cables HDMI 2.0 haute vitesse de la série P569-XXX-CERT ou P568-XXX-2A
- Câbles DisplayPort de la série P580 avec loquets

Caracteristiques du produit

B127A-1A1-BDBH

• Trousse de prolongateur de DisplayPort 1.2a à HDMI sur Cat6 avec alimentation par cable (PoC)
• Permet de prolonger un signal de 4K x 2K (3 840 x 2 160) @ 60 Hz, comme précisé dans HDMI 2.0, jusqu'à 70 m (230 pi) de la source
  Le port HDMI local intégré prend en charge un signal de 4K @ 60 Hz.
• Le récepteur à distance compte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.
• Prend en charge les systèmes ambiophoniques jusqu'à 7.1 canaux
• Le récepteur est doté d'un port Toslink intégré pour la fonction d'extraction audio.
  Compatible HDCP 2.2
• Pré à l'emploi -aucun logiciel ou lecteur requis
• Prend en charge IR bidirectionnelle et la fonction USB 1.1 par le biais de la seLECTION du commutateur DIP
• Inclut la quincaillerie de montage qui permet au transmetteur local et au récepteur à distance d'être installés au mur, ou montés dans un bati ou sur un poteau

Caracteristiques du produit

B127A-1A1-BDBD

• Trousse de prolongateur et de récepteur de DisplayPort 1.2a sur Cat6 avec alimentation par cable (PoC)
• Prolonge un signal 4K x 2K (3 840 x 2 160 @ 60 Hz) jusqu'à 70 m (230 pi) de la source
• Le port HDMI local intégré prend en charge des résolutions de 4K x 2K (3 840 x 2 160) @ 60 Hz.
• Le récepteur à distance compte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.
• Prend en charge les systèmes ambiophoniques jusqu'à 7.1 canaux
  Le récepteur est doté d'un port Toslink pour l'extraction audio.
• Prend en charge DisplayPort 1.2a et est compatible HDCP 2.2
• Pré à l'emploi -aucun logiciel ou lecteur requis
• Prend en charge IR bidirectionnelle et la fonction USB 1.1 par le biais de la sélection du commutateur DIP
• Inclut la quincaillerie de montage qui permet au transmetteur local et au récepteur à distance d'être installés au mur, ou montés dans un bâti ou sur un poteau

Clause de non-responsabilité

Avant l'installation, vérifier les paramètres suivants de la ou des sources et de la télévision/du ou des moniteurs :

1. Configurer pour afficher 60Hz . Reverifier les réglages de l'usine au cas où le réglage par défaut est configuré à une fréquence moindre (Hz) que celleANNONCEE.
2. S'assurer que le réglage d'entrée du moniteur est configuré à HDMI 2.0.
   Certains écrans peuvent avoir un réglage par défaut configuré à HDMI 1.4

Remarque : Cela est important seulement pour le modele B127A-1A1-BDBH; le modele B127A-1A1-BDBD nécessitera les réglages DP 1.2a.

1. Vérifier que la fonctionnalité HDR du moniteur est activée. Cette fonctionnalité peut être désactivée comme paramètre d'usine pour certains écrans.
2. Vérifier si le réglage Ultra HD (UHD) Deep Color (couleur foncée ultra-haute définition) est activé sur la télévision/le moniteur. Confirmer avec le fabricant de la télévision/du moniteur quels ports HDMI prennant en charge UHD Deep Color (couleur foncée ultra-haute définition).

Remarque:Seulement pour le modele B127A-1A1-BDBH.

1. Vérifier le commutateur DIP USB/IR pour s'assurer que le réglage par défaut est configuré à « IR »

Remarque : Pour raccorder un moniteur local à l'installation, le réglage UHD Deep Color peut devoir être désactifé sur la télévision/le moniteur local(e) (selon la marque/le modele) pour obtenir une résolution de 4K 60 Hz.

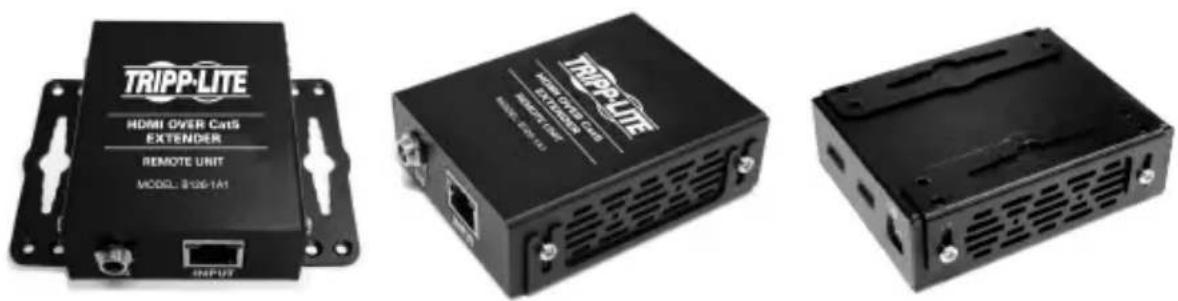

Instructions de montage

Le B127A-1A1-BDBH et le B127A-1A1-BDBD incluent la quincaillerie de montage qui permet différentes méthodes de montage. Les images suivantes illustrent comment les supports de montage inclus peuvent être fixés pour différentes installations.

Remarque: Le modele illustré sur les images ci-dessous est pour des fins d'illustration uniquement. Le produit peut varier selon le numero de modele, la taille ou l'orientation des ports. Les options de montage pour tous les apparciels sur IP sont les mêmes.

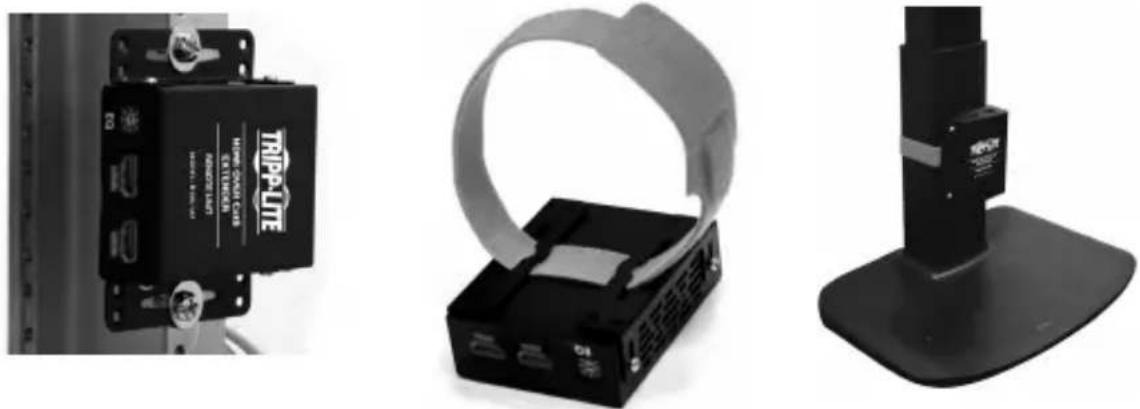

Montage mural

Montage en bâti de 48,3 cm (19 po) Montage sur poteau

Installation de la trousse du prolongateur standard

Modèle B127A-1A1-BDBH

Remarques :

1. Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les cables à travers les plafonds/murs.
2. Pour obtenir la distance et la performance maximales, utiliser un cable Cat6 à fils rigides 24 AWG. L'utilisation d'un cable à fils à toron Cat6 ou d'un cable dont le calibre (AWG) est supérieur à 24 AWG donna sera lieu à une distance d'extension plus courte. Un cable dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limite qu'un cable dont le calibre est inférieur. Tous les cables Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG inférieur.
3. Le diagramme d'installation illustré un apparéil B127A-1A1-BDBH.
4. Aucune alimentation exter n'est requise pour les recepteurs en raison de la technologie par cable (PoC) incorporee aux transmetteurs.

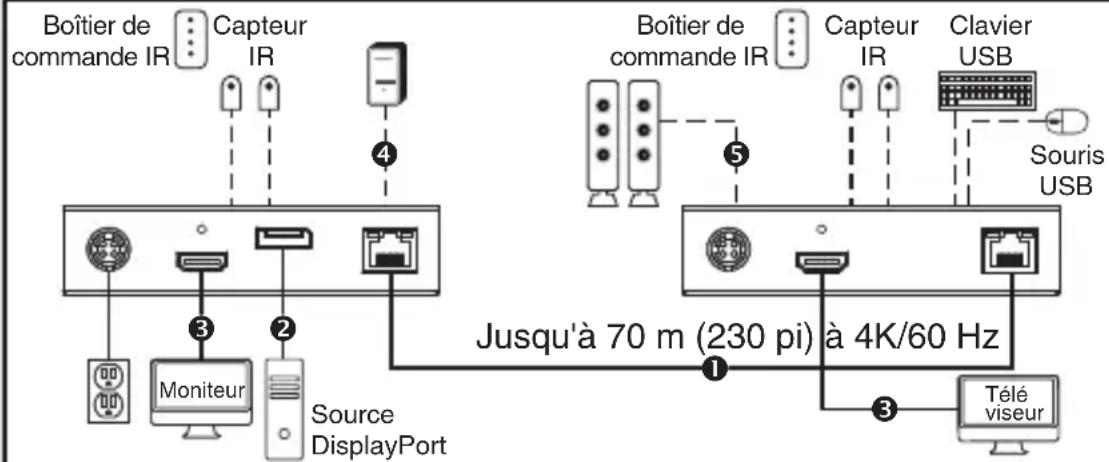

B127A-1A1-BDBH trousse de prolongateur

1 Jusqu'à 70 m (230 pi) Câble à fils rigides Cat6 à 4K/60 Hz 4Câble Micro-USB
Jusqu'à 4,6 m (15 pi) Câble DisplayPort à 4K/60 Hz Câble Toslink
3 Jusqu'ä 4,6 m (15 pi) Câble HDMI 2.0 à 4K/60 Hz

LOCAL/TRANSMETTEUR DISTANCE/RéCEPTEUR

1. S'assurer que tout l'équipement de l'installation — comme les moniteurs, la source DisplayPort et le transmetteur — est hors tension.

Installation de la trousse du prolongateur standard

1. À l'aide d'un cable DisplayPort, raccarder la source DisplayPort au port INPUT (entrée) sur le transmetteur local.
2. Facultatif pour le B127A-1A1-BDBH: À l'aide d'un cable HDMI ( comme les cables de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), connecter un moniteur local au port LOCALOUT (sortie locale) sur le transmetteur B127A-1A1-BDBH local.
3. À l'aide d'un cable Cat6, raccorder le port RJ45 sur le transmetteur local au port RJ45 sur le récepteur à distance.
4. À l'aide d'un cable HDMI ( comme les cables de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccarder le port HDMI du récepteur à un monitér.
5. Mettre les téléviseurs/moniteurs connectés sous tension. Levoyant à DEL LOCAL (orange) s'allumera pour indiquer que le port local a été connecté à un écran.
6. Brancher la source d'alimentation externe au transmetteur local et le brancher à une prise murale disponible ou (facultatif) à un parasurtenseur, une unité de distribution de puissance (PDU) ou un onduleur Tripp Lite. Levoyant à DEL POWER (alimentation) (vert) sur le transmetteur local s/allumera pour indiquer que l'appareil est alimenté par l'alimentation locale. Levoyant à DEL POWER (alimentation) (vert) sur le récepteur à distance s/allumera pour indiquer que l'appareil est alimenté par le transmetteur local par le biais de la technologie PoC.

Remarque: L'adaptateur d'alimentation externe peut être banché dans le transmetteur ou le récepteur.

1. Mettre la source DisplayPort sous tension. Levoyant à DEL OUTPUT (sortie) (orange) s'allume sur le transmetteur pour indiquer qu'un signal est reçu de la source.
2. Levoyant à DEL RJ45 (orange) s'allumera sur le transmetteur local et le récepteur à distance pour indiquer qu'un signal est reçu de la source vers l'écran. L'écran devrait maintainant s'afficher sur le le moniteur.

Installation de la trousse du prolongateur standard

Modèle B127A-1A1-BDBD

Remarques :

1. Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les cables à travers les plafonds/murs.
2. Pour obtenir la distance et la performance maximales, utiliser un cable Cat6 à fils rigides 24 AWG. L'utilisation d'un cable à fils à toron Cat6 ou d'un cable dont le calibre (AWG) est supérieur à 24 AWG donna sera lieu à une distance d'extension plus courte. Un cable dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limite qu'un cable dont le calibre est inférieur. Tous les cables Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG inférieur.
3. Le diagramme d'installation illustré un apparéil B127A-1A1-BDBD.
4. Aucune alimentation exter n'est requise pour les recepteurs en raison de la technologie par cable (PoC) incorporee aux transmetteurs.

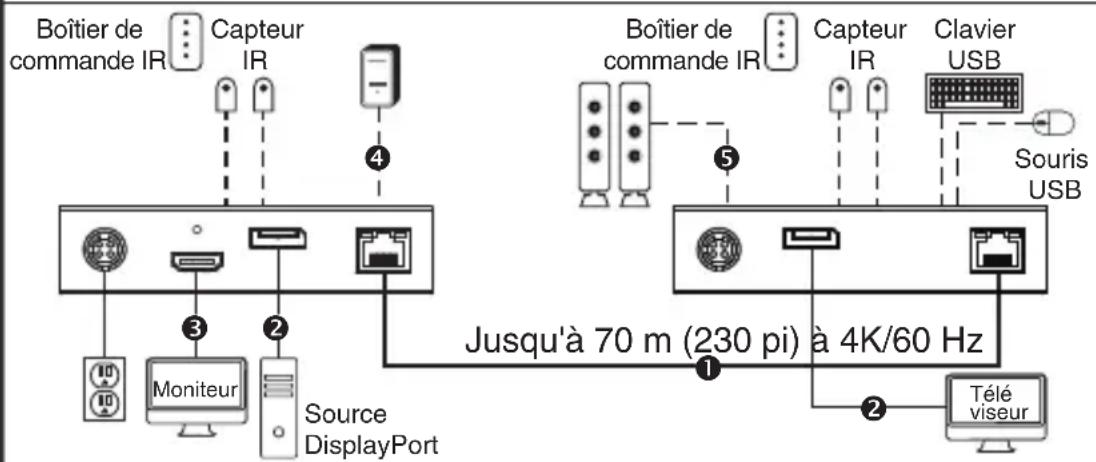

B127A-1A1-BDBD trousse de prolongateur

1 Jusqu'à 70 m (230 pi) Câble à fils rigides Cat6 à 4K/60 Hz 4 Cable Micro-USB
Jusqu'à 4,6 m (15 pi) Câble DisplayPort à 4K/60 Hz Câble Toslink
3Jusqu'4,6 m (15 pi) Cable HDMI 2.0 a 4K/60 Hz

LOCAL/TRANSMETTEUR DISTANCE/RéCEPTEUR

1. S'assurer que tout l'équipment de l'installation — comme les moniteurs, la source DisplayPort et le transmetteur — est hors tension.

Installation de la trousse du prolongateur standard

1. À l'aide d'un cable DisplayPort, raccorder la source DisplayPort au port INPUT (entree) sur le transmetteur local.
2. À l'aide d'un cable HDMI ( comme les cables de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder un moniteur local au port LOCALOUT (sortie locale) sur le transmetteur local B127A-1A1-BDBD.
3. À l'aide d'un cable Cat6, raccorder le port RJ45 sur le transmetteur local au port RJ45 sur le récepteur à distance.
4. À l'aide d'un cable DisplayPort, raccorder le port DisplayPort du récepteur à distance à un moniteur.
5. Mettre les téléviseurs/moniteurs connectés sous tension. Levoyant à DEL LOCAL (orange) s'allumera pour indiquer que le port local a été connecté à un écran.
6. Brancher la source d'alimentation externe au transmetteur local et le brancher à une prise murale disponible ou (facultatif) à un parasurtenseur, une unité de distribution de puissance (PDU) ou un onduleur Tripp Lite. Levoyant à DEL POWER (alimentation) (vert) sur le transmetteur local s/allumera pour indiquer que l'appareil est alimenté par l'alimentation locale. Levoyant à DEL POWER (alimentation) (vert) sur le récepteur à distance s/allumera pour indiquer que l'appareil est alimenté par le transmetteur local par le biais de la technologie PoC.
7. Mettre la source DisplayPort sous tension. Levoyant à DEL OUTPUT (sortie) (orange) s'allume sur le transmetteur pour indiquer qu'un signal est reçu de la source.
8. Levoyant à DEL RJ45 (orange) s'allumera sur le transmetteur local et le récepteur à distance pour indiquer qu'un signal est reçu de la source vers l'écran. L'écran devrait maintainant s'afficher sur le le monitueur.

Commande USB/IR/Toslink

La trousse du prolongateur fournit les contrôles fonctionnels suivants :

• USB 1.1 - Une entrée USB Micro-B au niveau du transmetteur, sorties doubles USB-A au niveau du récepteur
• IR bidirectionnelle - Prises doubles de 3,5 mm au niveau du transmetteur et du récepteur
• Sortie Toslink au niveau du récepteur et de l'émetteur–récepteur

(facultatif) Raccorder le cable IR-OUT inclus au port IR-OUT du transmetteur. Placer le capteur sur le cable IR-OUT dans un espace dégagé à la vue de l'appareil étant contrôle. Raccorder ensuite le cable IR-IN inclus au port IR-IN du récepteur. Le cable IR-IN communiquera la commande voulue via le cable IR-OUT du transmetteur.

Remarque: Le cable IR-OUT recoit le signal de la télécommande et l'envoie à l'appareil étant contrôle (p. ex. lecteur Blu-ray ^TM ).

(facultatif) À l'aide d'un cable USB Micro-B fourni par l'utilisateur ( comme un cable USB de la série U050-XXX de Tripp Lite), raccorder le port Micro-B du transmetteur. Raccorder ensuite un clavier et une souris aux ports USB-A disponibles sur le récepteur.

(facultatif) Connecter un cable Toslink ( comme les cables de la série A102-XXM de Tripp Lite) à un ensemble de haut-parleurs, un récepteur audio ou autre autre système audio doté de sorties numériques Toslink.

Garantie

Garantie limitée de 1 an

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la presente garantie, se limite à la réparation ou au remplacement (à sa seule dés RIcTION) de ces produits defectieux. Pour obtenir une réparation sous la presente garantie, vous nevez obtner un numero d'autorisation de retour de materiel (RMA) aupres de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent etre returnes a TRIPP LITE ou a un centre de réparation reconnu par TRIPP LITE en port prépaye et etre accompanies d'une brve description du probleme et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au materiel ayant ete endommage suite a un accident, a une négligence ou a une application abusive, ou ayant ete altere ou modifie d'une facon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRESENTES, TRIPP LITE N'EMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTS DE QUALITE COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISEE DE L'EVENTUALité DE TELS DOMMAGES. Plus précisé, TRIPP LITE ne pourrait être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Rensignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union europeenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

D'envoyer l'équipment usage au recyclage pourvu qu'il soit remplace par un équipement équivalent (ça la varie selon les pays)

• De returner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

AVERTISSEMENT

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie ou une defaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintainien de la vie ou nuire de façon majeure à sa sécurité ou à son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légarement des photos et des illustrations.
