Caractéristiques techniques	Armoire serveur 12U, profondeur 600 mm, avec portes avant et arrière en verre.
Capacité de charge	Supporte jusqu'à 800 kg.
Dimensions externes	Hauteur : 600 mm, Largeur : 600 mm, Profondeur : 600 mm.
Ventilation	Compatible avec des ventilateurs pour une meilleure circulation de l'air.
Utilisation	Idéale pour le stockage et la protection des équipements réseau et serveurs.
Maintenance	Accès facile grâce aux portes amovibles et à la conception modulaire.
Sécurité	Portes verrouillables pour protéger les équipements contre le vol.
Informations générales	Conception robuste, idéale pour les environnements professionnels.

FOIRE AUX QUESTIONS - SmartRack SRWO12US2 Tripp Lite

Comment assembler le Tripp Lite SmartRack SRWO12US2 ?

Pour assembler le Tripp Lite SmartRack SRWO12US2, commencez par déballer tous les composants. Suivez le manuel d'instructions fourni, qui décrit étape par étape comment fixer les panneaux latéraux, le toit et le fond. Assurez-vous de bien serrer toutes les vis pour garantir la stabilité de l'armoire.

Quelle est la capacité de poids maximale du Tripp Lite SmartRack SRWO12US2 ?

Le Tripp Lite SmartRack SRWO12US2 a une capacité de poids maximale de 450 kg. Veillez à ne pas dépasser cette limite pour assurer la sécurité et l'intégrité de l'équipement.

Comment ventiler correctement le Tripp Lite SmartRack SRWO12US2 ?

Pour une bonne ventilation, assurez-vous que le rack est installé dans un espace bien aéré. Utilisez les évents situés sur le toit et les côtés de l'armoire pour permettre la circulation de l'air. Vous pouvez également ajouter des ventilateurs supplémentaires si nécessaire.

Puis-je verrouiller le Tripp Lite SmartRack SRWO12US2 ?

Oui, le Tripp Lite SmartRack SRWO12US2 est équipé de portes avant et arrière verrouillables pour sécuriser votre équipement. Utilisez la clé fournie pour verrouiller et déverrouiller les portes.

Quel type d'équipement peut être installé dans le Tripp Lite SmartRack SRWO12US2 ?

Le Tripp Lite SmartRack SRWO12US2 est conçu pour accueillir des serveurs, des commutateurs, des routeurs et d'autres équipements audio/vidéo standard de 19 pouces. Assurez-vous que votre matériel respecte les dimensions standard de montage.

Comment installer des équipements dans le Tripp Lite SmartRack SRWO12US2 ?

Pour installer des équipements, utilisez les montants de rack en acier à l'intérieur de l'armoire. Alignez votre matériel avec les trous de montage et fixez-le à l'aide des vis et des écrous fournis. Veillez à respecter l'ordre et le poids pour une meilleure stabilité.

Quelle est la profondeur du Tripp Lite SmartRack SRWO12US2 ?

La profondeur du Tripp Lite SmartRack SRWO12US2 est de 600 mm. Assurez-vous que l'espace où vous l'installez peut accueillir cette profondeur.

Y a-t-il des accessoires recommandés pour le Tripp Lite SmartRack SRWO12US2 ?

Oui, il est recommandé d'utiliser des accessoires tels que des étagères supplémentaires, des kits de ventilation et des panneaux de gestion des câbles pour optimiser l'utilisation de votre Tripp Lite SmartRack SRWO12US2.

Comment nettoyer le Tripp Lite SmartRack SRWO12US2 ?

Pour nettoyer le Tripp Lite SmartRack SRWO12US2, utilisez un chiffon doux et un nettoyant non abrasif. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

MODE D'EMPLOI SmartRack SRWO12US2 Tripp Lite

Manuel de l'utilisateur

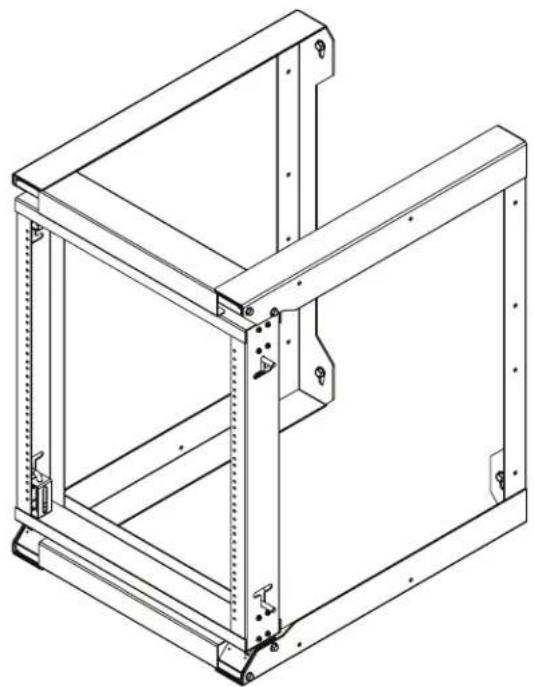

Bâti pour serveur à montage mural à cadre ouvert à charnières

Modèles : SRW012US2, SRW016US

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Introduction

Le SRWO12US2 et le SRWO16US de Tripp Lite sont des solutions parfaites de bâti à cadre ouvert pour les applications où l'espace est limité. La construction robuste et un facteur de forme mural permettent de garder l'équipement à l'écart. La porte pivotante permet d'accéder facilement à l'équipement monté en bâti. Le SRWO12US2 et le SRWO16US peuvent accueillir de l'équipement monté en bâti standard de 19 po, avec une profondeur pouvant atteindre jusqu'à 22 po.

Consignes de sécurité importantes

CONSERVER CES INSTRUCTIONS

Ce manuel contient des instructions et des avertissements qui doivent être suivis lors de l'installation et du fonctionnement du produit décrit dans ce manuel. Le non-respect peut annuler la garantie et causer des dommages à la propriété ou des blessures.

• Garder le bâti dans un environnement intérieur contrôlé, à l'écart de l'humidité, des températures extrêmes, des liquides et des gaz inflammables, des contaminants conducteurs et de la poussière.
• Allouer suffisamment d'espace à l'avant du bâti pour assurer une ventilation adéquate.
• Inspector le conteneur d'expédition à la recherche de dommages visibles. Ne pas utiliser le bâti s'il est endommagé.
• Laisser le bâti dans le conteneur d'expédition jusqu'à ce qu'il soit déplacé aussi près que possible de l'emplacement d'installation final.
• Installer le bâti dans un endroit solidement construit capable de supporter la charge, le poids du bâti, de tout l'équipement qui sera installé dans le bâti et de tout autre équipement qui sera installé à proximité.
• Conserver tout le matériel d'emballage en vue d'une utilisation ultérieure. Remballer et expédier le boîtier sans le matériel d'emballage d'origine pourrait causer des dommages au produit et annuler la garantie.
• Ne pas tenter d'installer le bâti sans assistance.
• S'assurer d'utiliser quatre vis pour fixer le bâti à un montant mural central de 16 po en utilisant des tirefonds d'un diamètre d'au moins 5/16 po.
• Ne jamais fixer le bâti à une plaque de plâtre seulement. Toujours utiliser les montants pour ces types de murs.
• S'assurer de toujours avoir un côté de la porte verrouillé au moment d'ouvrir. Le non-respect de cette consigne pourrait entraîner la chute de l'équipement.
• L'installation doit être effectuée par une PERSONNE QUALIFIÉE compétente dans le domaine de l'installation d'armoires sur des surfaces conçues pour être utilisées dans les applications finales. Il relève de la responsabilité de l'installateur de choisir la quincaillerie appropriée pour monter l'armoire sur une surface souhaitée pouvant supporter la charge nominale maximum de 68 kg (150 lb).
• Installer le cadre au mur en utilisant un niveau avant de placer la porte sur le bâti du cadre.
• Ne pas tenter d'installer l'équipement sans d'abord monter le bâti au mur et le stabiliser.
• Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

Liste des pièces

Ensemble de rail avant (x2)

Ensemble de porte pivotante

Boulons hexagonaux (x16)

AVERTISSEMENT : Ne pas tenter de monter le bâti au mur avec l'équipement monté dans le bâti.

AVERTISSEMENT : La surface du mur, les poteaux muraux et la quincaillerie de montage fournie par l'utilisateur doivent être capables de supporter le poids combiné du bâti et de tout l'équipement qui sera installé dans le bâti. Le bâti peut supporter une charge de l'équipement pouvant atteindre jusqu'à 68 kg (150 lb) maximum, distribuée uniformément.

Important : Installer le cadre au mur avant de placer la porte sur le bâti du cadre.

1 Percer des trous dans la surface de support selon le schéma des trous de montage ci-dessous.

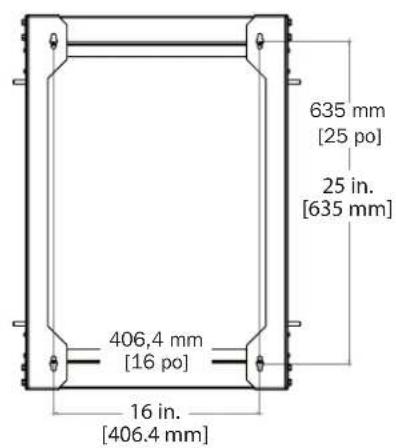

635 mm [25 po] 25 in. [635 mm] 406,4 mm [16 po] 16 in. [406.4 mm]

Modèle de trous de montage pour armoire de 12 U

813 mm [32 po] 32 in. [813 mm] 406,4 mm [16 po] 16 in. [406.4 mm]

Modèle de trous de montage pour armoire de 16 U

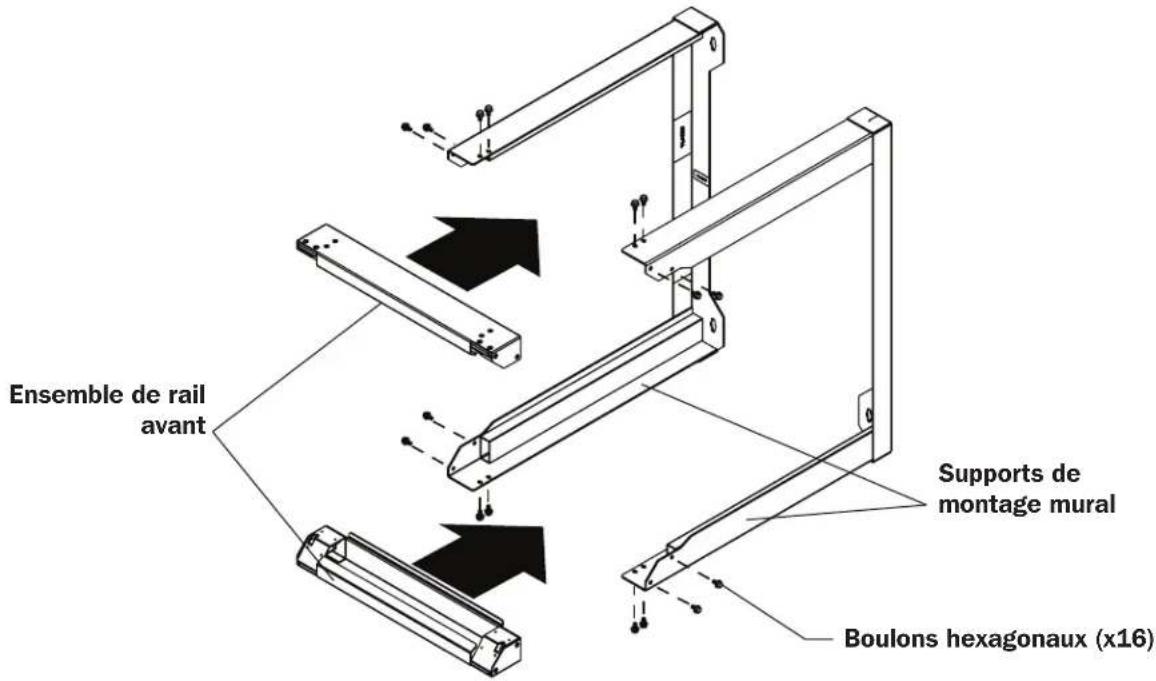

2 Assembler les rails de montage avant sur les supports de montage mural en utilisant les boulons hexagonaux inclus.

Ensemble de rail avant Supports de montage mural Boulons hexagonaux (x16)

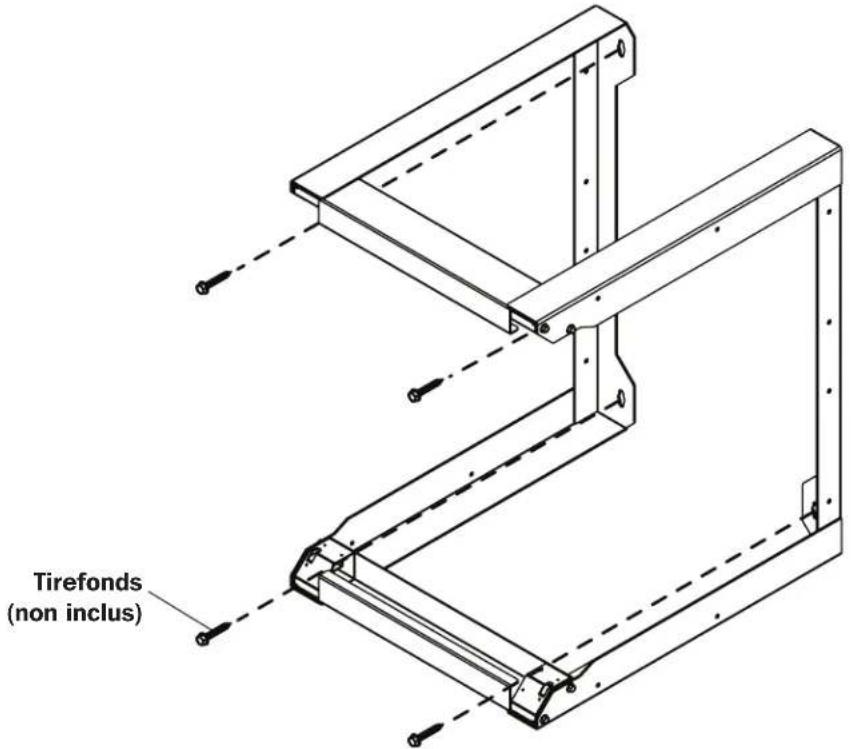

3 Installer les supports de montage mural sur la surface de support en utilisant les tirefonds (non inclus).

Tirefonds (non inclus)

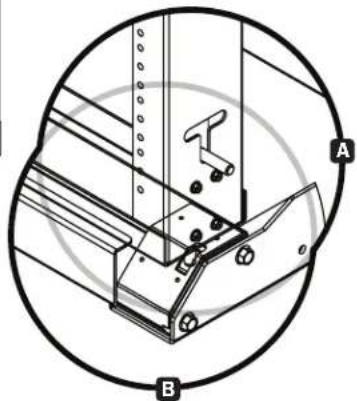

4 Installer la porte pivotante en poussant les broches de charnière à ressort contre les rampes sur les rails de montage avant.

Les broches des charnières sont intégrées aux deux côtés du haut et du bas de la porte pour permettre le montage de la charnière à droite ou à gauche.
La fente peut être utilisée pour garder la broche de la charnière en position ouverte.

Vue détaillée de l'installation

Installation de l'équipement

Le SRWO12US2 et le SRWO16US peuvent chacun supporter une charge de l'équipement pouvant atteindre jusqu'à 68 kg (150 lb) maximum.

Pour le montage de tout autre équipement, consulter le manuel de l'utilisateur de l'équipement concerné pour des instructions d'installation. Ces informations sont habituellement disponibles dans les sections « Montage » ou « Montage en bâti » du manuel.

Entreposage et entretien

Entreposage

Le boîtier doit être entreposé dans un environnement intérieur contrôlé, à l'écart de l'humidité, des températures extrêmes, des liquides et des gaz inflammables, des contaminants conducteurs, de la poussière et de la lumière directe du soleil. Entreposer le boîtier dans son conteneur d'expédition original si possible.

Entretien

Le produit Tripp Lite est couvert par la garantie décrite dans ce manuel. Une variété de programmes de garantie prolongée et de service d'entretien sont également offerts par Tripp Lite. Pour obtenir plus de renseignements sur le service, visiter tripplite.com/support. Avant de retourner le produit pour la réparation, procéder comme suit :

1. Passer en revue les procédures d'installation et de fonctionnement dans ce manuel afin de s'assurer que le problème ne provient pas d'une mauvaise interprétation des instructions.
2. Si le problème persiste, ne pas communiquer avec le fournisseur et ne pas lui renvoyer le produit. Visiter plutôt tripplite.com/support.
3. Si le problème nécessite une réparation, visiter tripplite.com/support et cliquer sur le lien de retours de produit. À partir de ce point, il est possible de demander une autorisation de retour de matériel (RMA) qui est requise pour le service. Ce simple formulaire en ligne demandera le modèle de l'appareil et le numéro de série, ainsi que d'autres informations générales. Le numéro RMA ainsi que des instructions d'expédition seront envoyés par courriel. Les dommages (directs, indirects, particuliers ou consécutifs) encourus par le produit lors du transport à Tripp Lite ou à un service autorisé Tripp Lite ne sont pas couverts par la garantie. Les frais liés au transport des produits expédiés à Tripp Lite ou à un centre de service autorisé Tripp Lite doivent être entièrement payés d'avance. Inscrire le numéro de RMA à l'extérieur de l'emballage. Si le produit est dans sa période de garantie, joindre une copie du reçu de caisse. Retourner le produit pour réparation par un transporteur assuré à l'adresse fournie lors de la demande de « RMA ».

Garantie

GARANTIE LIMITÉE DE 5 ANS

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de cinq (5) ans à partir de la date d'achat initiale. L'obligation de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF DANS LES CAS PRÉVUS PAR LES PRÉSENTES, TRIPP LITE N'ACCORDE AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, Tripp Lite ne pourra être tenu responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien des fonctions vitales ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
