MODE D'EMPLOI VVM 225 Nibe

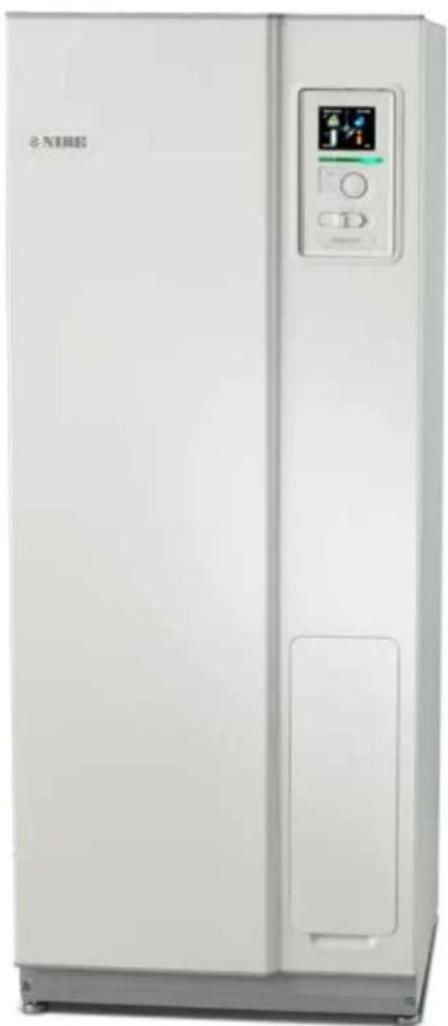

Manuel d'utilisateur Module intérieur NIBE VVM 225

731288Guide rapide Navigation Bouton OK (confirmer/sélectionner) Bouton Retour (retour/annuler/quitter) Bouton de commande (déplacer/augmenter/réduire) Vous trouverez une explication détaillée des fonctions des différents boutons à la page 8. Vous trouverez une explication concernant la navigation entre les différents menus et les réglages à effectuer à la page

Définir la température intérieure

Le réglage de la température intérieure est accessible en appuyant deux fois sur le bouton OK, quand vous êtes dans le mode démarrage du menu principal. Pour plus d'informations à ce sujet, reportez-vous à la page 14. Augmenter le volume d'eau chaude

Pour augmenter provisoirement la quantité d'eau chaude, tournez d'abord le bouton de commande sur la position du menu 2 (goutte d'eau) puis appuyez deux fois sur le bouton OK. Pour plus d'informations à ce sujet, reportez-vous à la page 23. En cas de problèmes d'inconfort Si le confort n'est pas optimal, vous pouvez prendre certaines mesures avant de contacter votre installateur. Voir la section « Problèmes d'inconfort » pour obtenir des instructions.41 Informations importantes 4Données d'installation 4Informations relatives à la sécurité 5Symboles 5Numéro de série 5VVM 225 – Un excellent choix

2 L'installation de chauffage - le cœur de la maison 6Fonction de l'installation 8Prise de contact avec le VVM 225 11Entretien de VVM 225 13Astuces d'économie 143 VVM 225 – à votre service 14Définir la température intérieure 23Définir la production d'eau chaude 26Obtenir des informations 27Ajuster le module intérieur 374 Problèmes d'inconfort 37Menu Informations 37Gestion des alarmes 38Dépannage 39Chauf. add. seul 405 Données techniques 416 Glossaire 43Contact 3Table des matièresNIBE VVM 225 Table des matièresDonnées d'installation VVM 225Produit Numéro de série Date d'installation Installateur RéglageRéglages par défautNomNum. 0température (décalage courbe de chauffage)1.1 9courbe de chauffage (pente de la courbe)1.9.1 20temp. min. dép. chauff.1.9.3 Accessoires Le numéro de série doit toujours être indiqué. Certificat attestant que l'installation a été effectuée conformément aux instructions du manuel de l'installateur et aux règlementations en vigueur. ____________________________________________________________Signature_____________________________________Date Informations relatives à la sécurité Cet appareil peut être utilisé par des en- fants à partir de 8 ans ainsi que des per- sonnes à capacités physiques, senso- rielles et mentales réduites, ou sans ex- périence ni connaissance de l'appareil, à condition qu'ils soient sous la supervision d'un tiers ou qu'ils aient eu une explica- tion concernant l'utilisation sécurisée de l'appareil et qu'ils comprennent les ri- sques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance de l'appareil ne peut être effectué par des enfants sans surveilla- nce. Ce document est le manuel d'origine. Il ne peut pas être traduit sans l'approba- tion de NIBE. Tous droits réservés pour les modificatio- ns de design et techniques. ©NIBE 2022. VVM 225 doit être raccordé à un interrup- teur sectionneur. La section du câble doit être dimensionnée en fonction du calibre de fusible utilisé. Si le câble d'alimentation est endommagé, seul(e) NIBE, son représentant de service ou une personne autorisée peut le rempla- cer afin d'empêcher tout danger et dom- mage. Ne démarrez pas VVM 225 s'il y a un risque que l'eau présente dans le système ait gelé. MinMaxPressiondu système. 0,05 MPa (0,5 bars) 0,3 MPa (3 bars) Eau de chauffage 0,01 MPa (0,1 bars) 1,0 MPa (10 bars) Eau sani- taire NIBE VVM 225Chapitre 1 | Informations importantes4 Informations importantesSymboles Explication des symboles pouvant figurer dans ce manuel. REMARQUE! Ce symbole indique un danger pour l'utilisateur ou l'appareil. ATTENTION! Ce symbole indique des informations importantes concernant les éléments à prendre en compte lors de l'installation. ASTUCE Ce symbole indique des astuces pour vous per- mettre d'utiliser plus facilement le produit. Numéro de série Le numéro de série figure en bas à droite du cache avant, dans le menu Informations (menu 3.1) et sur la plaque signa- létique. VVM 225 Numéro de série ATTENTION! Le numéro de série du produit (14 chiffres) est re- quis pour la maintenance et l'assistance. VVM 225 – Un excellent choix VVM 225 est un module intérieur conçu pour assurer un chauffage économique et respectueux de l'environnement, ainsi qu'une production d'eau chaude efficace. Le ballon d'eau chaude, l'appoint électrique, les pompes de circulation et le système de régulation intégrés assurent un chauffage fiable et économique. Le module intérieur peut être raccordé à un système de dis- tribution de chaleur basse température supplémentaire (par exemple, des radiateurs, des convecteurs ou le chauffage par le sol). Il est adapté à un raccordement à divers produits et accessoires, tels qu'une source de chaleur externe (solaire ou autre), un chauffe-eau supplémentaire, une piscine ou des systèmes de chauffage comprenant différentes tempé- ratures. La VVM 225 est équipée d'un ordinateur de contrôle pour garantir le confort et la sécurité de l'utilisation, tout en réa- lisant des économies. L'écran large et facile à lire affiche des informations claires relatives à l'état, au temps de fonc- tionnement et à toutes les températures du système. Cela signifie, par exemple, que les thermomètres externes sont inutiles. EXCELLENTES PROPRIÉTÉS POUR VVM 225 :

Ballon d'eau chaude Le préparateur ECS intégré dans VVM 225, qui est isolé par un plastique alvéolaire respectueux de l'environnement pour une perte de chaleur minimale.

Programmation du confort intérieur et de la production d'eau chaude Le chauffage et l'eau chaude peuvent être programmés pour chaque jour de la semaine ou pour de plus longues périodes (vacances).

Écran large avec les instructions d'utilisateur Le module intérieur est équipé d'un grand écran doté de menus faciles à comprendre pour vous permettre de régler la température à votre gré.

Facile à installer Le module intérieur (VVM 225) est simple à installer avec une pompe à chaleur air/eau NIBE compatible. Lors d'une installation avec la pompe à chaleur air/eau NIBE, vous pouvez facilement visualiser les valeurs de la pompe à chaleur sur l'écran du module intérieur. 5Chapitre 1 | Informations importantesNIBE VVM 225Air extérieur L'air extérieur est aspiré dans la pompe à chaleur.

Le ventilateur achemine alors l'air jusqu'à l'évaporateur de la pompe à chaleur. L'air transmet ici l'énergie ther- mique au fluide frigorigène et la température de l'air baisse. L'air froid est ensuite envoyé à l'extérieur de la pompe à chaleur.

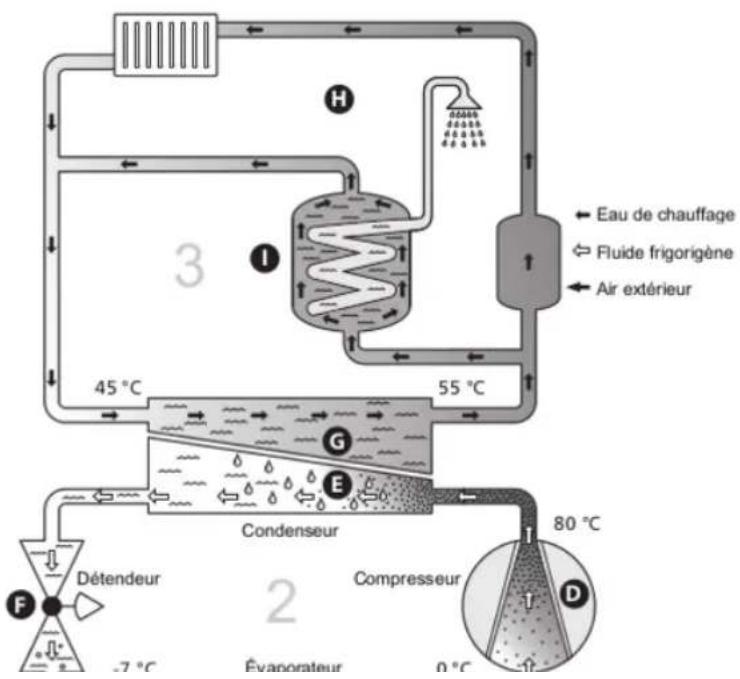

Circuit frigorifique Un gaz, appelé fluide frigorigène, circule dans un circuit fermé de la pompe à chaleur et à travers l'évaporateur. Le fluide frigorigène a un point d'ébullition très faible. Dans l'évaporateur, le fluide frigorigène reçoit de l'énergie thermique à partir de l'air extérieur et entre en ébullition.

Le gaz produit au cours de l'ébullition est acheminé vers un compresseur à alimentation électrique. Lorsque le gaz est comprimé, la pression augmente et la tempéra- ture du gaz augmente sensiblement, de 0 °C à environ 80 °C.

À partir du compresseur, le gaz est acheminé vers un échangeur thermique appelé condenseur, où il dégage de l'énergie thermique vers le module extérieur, à la suite de quoi le gaz est refroidi et redevient liquide.

le fluide frigorigène, dont la pression et la température demeurent élevées, traverse un détendeur qui ramène le fluide frigorigène à sa température et sa température de départ. Le fluide frigorigène a ainsi effectué un cycle complet. Il est ensuite acheminé une nouvelle fois vers l'évaporateur. Le processus est alors répété.

Réseau de distribution L'énergie thermique générée par le fluide frigorigène à l'intérieur du condensateur est récupérée par l'eau du module intérieur (appelée eau de chauffage), qui est chauffée à 55 °C (température d'alimentation).

L'eau de chauffage circule dans un système fermé et transporte l'énergie thermique de l'eau chauffée vers les serpentins de chauffage ou les radiateurs de l'habitation.

7Chapitre 2 | L'installation de chauffage - le cœur de la maisonNIBE VVM 225Prise de contact avec le VVM 225 UNITÉ D'AFFICHAGE

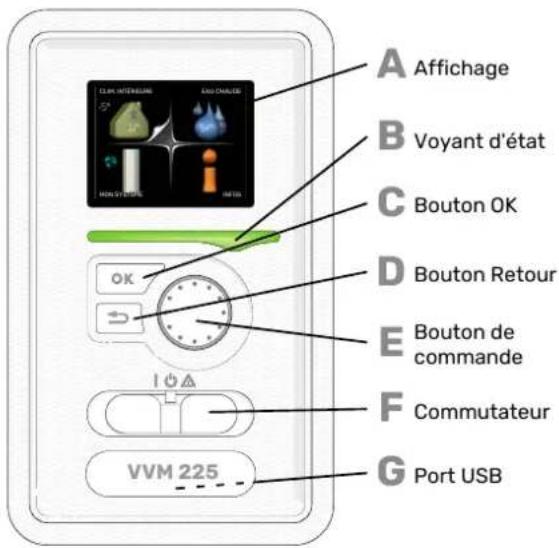

AffichageVoyant d'étatBouton OKBouton RetourBouton decommandeCommutateur CLIM. INTÉRIEUREMON SYSTÈME INFOSEAU CHAUDE VVM225 Port USB Une unité d'affichage placée à l'avant du module intérieur vous permet de communiquer avec VVM 225. Sur cette unité, vous pouvez :

• activer, désactiver ou régler l'installation en mode Urgence.

• régler la température intérieure, l'eau chaude, ainsi que l'installation en fonction de vos besoins.

• recevoir des informations concernant les réglages, les états et les différents événements.

• observer différents types d'alarmes et recevoir des instru- ctions pour pouvoir les rectifier. Affichage L'écran affiche des instructions, les réglages et des infor-mations de fonctionnement. Vous pouvez facilementparcourir les menus et les options pour régler la tempéra-ture ou obtenir les informations dont vous avez besoin.

Voyant d'état Le voyant d'état indique l'état du module intérieur : Il :• vert en fonctionnement normal ;• jaune en mode secours ;• rouge si une alarme a été déclenchée.

Bouton OK Le bouton OK vous permet de :• confirmer des sélections de sous-menus/options/va-leurs définies/pages dans le guide de démarrage.

Bouton Retour Le bouton Retour vous permet de :• revenir au menu précédent ;• modifier un réglage qui n'a pas été confirmé.

Bouton de commande Le bouton de commande peut être tourné vers la droiteou la gauche. Vous pouvez :• parcourir les menus et les options ;• augmenter ou diminuer les valeurs ;• changer de page dans le cas d'instructions présentéessur plusieurs pages (par exemple, aide et infos d'entre-tien).

Commutateur Trois positions sont possibles pour le commutateur :• Marche () Veille ( ) Mode secours ( )Le mode Urgence doit être uniquement utilisé en cas dedysfonctionnement du module intérieur. Dans ce mode,le compresseur est mis hors tension et l'appoint élec-trique se met en marche. L'écran du module intérieur estéteint et le voyant d'état s'allume en jaune.

Port USB Le port USB est caché sous le badge plastique sur lequelfigure le nom du produit.Le port USB est utilisé pour mettre à jour le logiciel.Rendez-vous à l'adresse nibeuplink.com et cliquez surl'onglet « Logiciel » pour télécharger la dernière versiondu logiciel pour votre installation.

NIBE VVM 225Chapitre 2 | L'installation de chauffage - le cœur de la maison8SYSTÈME DE MENUS Les quatre menus principaux et certaines informations de base sont affichés à l'écran.

EAU CHAUDE Température intérieure - (si des sondes d'ambiance sont installées) Temp. eau chaude Luxe temporaire (si option activée) Température extérieure Quantité d'eau chaude estimée Informations relatives au fonctionnement

MENU 1 - CLIM. INTÉRIEURE

Réglage et programmation de la température intérieure. Voir page 14.

Réglage et programmation de la production d'eau chaude sanitaire. Voir page 23.

Affichage de la température et d'autres informations de fo- nctionnement et accès au journal d'alarmes. Voir page 26.

MENU 4 - MON SYSTÈME

Pour le réglage de l'heure, de la date, de la langue, de l'affi- chage, du mode de fonctionnement, etc., voir page 27. Symboles à l'écran Les symboles suivants peuvent apparaître à l'écran pendant le fonctionnement. DescriptionSymbole Ce symbole apparaît à côté du panneau d'informa- tions si le menu 3.1 contient des informations im- portantes. Ces deux symboles indiquent si le compresseur du module extérieur ou l'appoint de chauffage est bloqué dans VVM 225. Ils peuvent, par exemple, être bloqués en fonction du mode de fonctionnement sélectionné via le menu 4.2, si le blocage est programmé via le menu

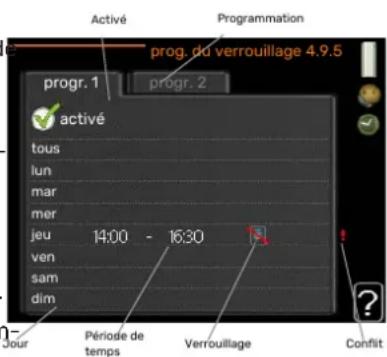

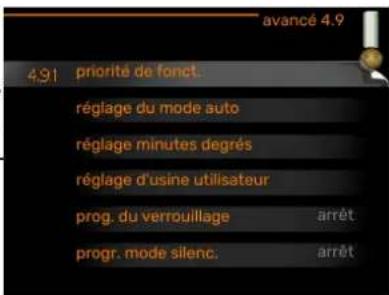

4.9.5 ou si une alarme s'est produite et empêche

l'un des deux de fonctionner. Verrouillage du compresseur. Verrouillage de l'appoint électrique Ce symbole apparaît si le mode d'augmentation périodique ou le mode Luxe pour l'eau chaude est activé. Ce symbole indique si le « réglage vacances » est actif dans 4.7 Ce symbole indique si la VVM 225 communique avec NIBE Uplink. Ce symbole indique le réglage du ventilateur s'il diffère du réglage normal. Accessoire nécessaire. Ce symbole est visible dans les installations équi- pées d'accessoires solaires actifs. Ce symbole indique si le chauffage de la piscine est actif. Accessoire nécessaire. Ce symbole indique si le rafraîchissement est actif. Une pompe à chaleur avec fonction de rafraîchis- sement est requise. 9Chapitre 2 | L'installation de chauffage - le cœur de la maisonNIBE VVM 225Fonctionnement Pour déplacer le curseur, tournez le bouton de commande vers la gauche ou la droite. La posi- tion sélectionnée s'affiche en blanc et/ou a un coin relevé. Sélection d'un menu Pour se déplacer dans le système de menus, sélectionnez un menu principal et appuyez sur le bouton OK. Une nouvelle fenêtre s'affiche alors à l'écran avec les sous-menus. Sélectionnez l'un des sous-menus en appuyant sur le bouton OK. Sélection d'options économique mode de confort 2.2 normal luxe smart control Dans un menu d'options, l'option en cours de sélection est indiquée par une petite coche verte. Pour sélectionner une autre option :

1. Cliquez sur l'option souhaitée. L'une des options

est alors présélectionnée (en blanc).

2. Appuyez sur le bouton OK pour confirmer l'option

sélectionnée. Une petite coche verte apparaît à côté de l'option sélectionnée. Réglage d'une valeur heure et date 4.4 heure jour année mois 24h 12h date Valeurs à modifier Pour définir une valeur :

1. Sélectionnez la valeur souhaitée à l'aide du bou-

2. Appuyez sur le bouton OK. L'arrière-plan de la

valeur s'affiche en vert pour vous indiquer que vous vous trouvez dans le mode de réglage.

3. Tournez le bouton de commande vers la droite

pour augmenter la valeur et vers la gauche pour la réduire.

4. Appuyez sur le bouton OK pour confirmer la va-

leur que vous venez de définir. Pour modifier et revenir à la valeur d'origine, appuyez sur le bouton Re- tour. NIBE VVM 225Chapitre 2 | L'installation de chauffage - le cœur de la maison10Utilisez le clavier virtuel Différents claviers Dans certains menus où du texte doit être saisi, un clavier virtuel est accessible. En fonction du menu, vous pouvez avoir accès à différentes polices de caractères que vous pouvez sélectionner à l'aide de la molette de commande. Pour modifier le tableau des caractères, appuyez sur le bouton Précédent. Si un menu dispose uniquement d'une police de caractères, le clavier s'affiche directement. Quand vous avez terminé d'écrire, marquez « OK » et ap- puyez sur le bouton OK. Navigation entre les fenêtres Un menu peut comprendre plusieurs fenêtres. Tournez le bouton de commande pour parcourir les différentes fenêtres. Fenêtre dumenu actuelNombre defenêtres dans lemenu Navigation entre les fenêtres du guide de démarrage. langue 4.6 Si le guide de démarrage est conservé sur cette pge, il se ferme autom. dans 60 min Flèches permettant de parcourir les différentes fenêtres du guide de démarrage

1. Appuyez sur le bouton de commande jusqu'à ce que

l'une des flèches en haut à gauche (au niveau du numéro de la page) ait été sélectionnée.

2. Appuyez sur le bouton OK pour changer d'étape dans le

guide de démarrage. Menu Aide Plusieurs menus sont dotés d'un symbole vous indiqua- nt qu'une aide supplémentaire est disponible. Pour accéder à l'aide :

1. sélectionnez le symbole Aide à l'aide du bouton de com-

2. Appuyez sur le bouton OK.

Le menu Aide comprend plusieurs fenêtres que vous pouvez parcourir avec le bouton de commande. Entretien de VVM 225

VÉRIFICATIONS RÉGULIÈRES

En principe, votre module intérieur ne demande aucun en- tretien et nécessite donc une attention minimale après sa mise en service. Par ailleurs, il est recommandé de vérifier régulièrement votre installation. Si un événement anormal survient, des messages concerna- nt le dysfonctionnement s'affichent à l'écran sous forme de divers textes d'alarme. Voir la section sur la gestion des alarmes « Alarme ». 11Chapitre 2 | L'installation de chauffage - le cœur de la maisonNIBE VVM 225Soupape de sécurité VVM 225 est équipé de deux soupapes de sécurité, une pour le ballon d'eau chaude et une autre pour le circuit de distri- bution. Si vous possédez un VVM 225 E EM 3x400V, la soupape de sécurité du ballon d'eau chaude est montée à l'extérieur. La soupape de sécurité du ballon d'eau chaude libère parfois un peu d'eau après utilisation de l'eau chaude. Ce faible écoulement est normal : l'eau froide qui entre dans le ballon d'eau chaude se dilate lorsqu'elle est chauffée, ce qui pro- voque une augmentation de la pression et l'ouverture de la soupape de sécurité. La soupape de sécurité du système de chauffage doit être complètement fermée et ne doit pas li- bérer d'eau dans des situations normales. Le fonctionnement de la vanne de sécurité doit être vérifié régulièrement. La vanne de sécurité se trouve derrière le panneau d'inspection à l'avant. Procédez aux vérifications comme suit :

2. Vérifiez que de l'eau circule dans la soupape.

3. Refermez la soupape.

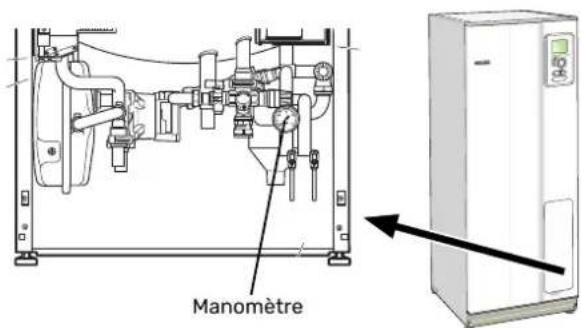

4. Vérifiez la pression du système et augmentez-la si né-

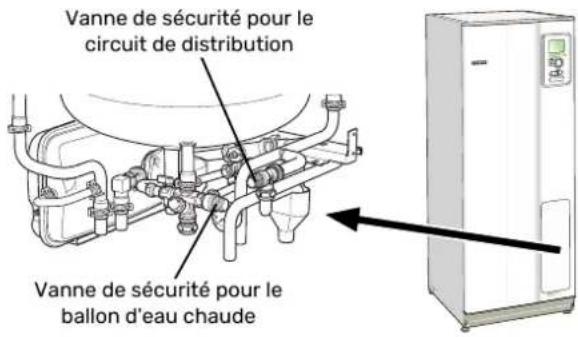

BBAAVVM225 Vanne de sécurité pour le ballon d'eau chaude Vanne de sécurité pour le circuit de distribution Vérifiez la pression VVM 225 est équipé d'un manomètre qui indique la pression du système de chauffage. La pression doit se situer entre 0,5 et 1,5 bar, mais varie toutefois lorsque la température change. S'il arrive régulièrement que la pression chute à 0 ou s'élève à 2,5, contactez votre installateur pour procéder à un dépannage. BBAA VVM225 Manomètre VVM 225

Remplissage du réseau de distribution Si la pression est trop faible dans le circuit de distribution, vous devez l'augmenter. Pour plus d'informations, consultez le manuel de l'installateur. Purge du réseau de distribution En cas de remplissages répétés du circuit de distribution ou si vous entendez des bruits de bulles provenant du module intérieur, le système a peut-être besoin d'être purgé. Pour ce faire, procédez comme suit :

1. Éteignez l'alimentation électrique du module intérieur.

2. Purgez le module intérieur via les vannes de purge et le

reste du circuit de distribution via les vannes de purge adéquates.

3. Continuez à remplir et à purger jusqu'à ce que tout l'air

ait été éliminé et que la pression correcte soit atteinte. Vous devrez peut-être procéder à un remplissage du circuit de distribution après la purge. NIBE VVM 225Chapitre 2 | L'installation de chauffage - le cœur de la maison12Astuces d'économie Votre installation génère de la chaleur et de l'eau chaude. Cela est possible grâce aux réglages de contrôle configurés. Les facteurs ayant un effet sur la consommation d'énergie peuvent être les suivants : la température intérieure, la co- nsommation d'eau chaude, le niveau d'isolation de la maison ou encore si celle-ci compte plusieurs grandes fenêtres. La position de la maison, comme par exemple l'exposition au vent, constitue un autre facteur. De même, respectez les conseils suivants :

• Ouvrez complètement les vannes thermostatiques (excep- té dans les pièces où vous souhaitez qu'il fasse plus frais). Cette opération est particulièrement importante, car la fermeture totale ou partielle des vannes thermostatiques réduit le débit dans le circuit de distribution. VVM 225 fo- nctionnerait donc à une température plus élevée, ce qui risquerait d'augmenter la consommation d'énergie.

• Pour réduire les coûts de fonctionnement lorsque vous êtes absent, vous pouvez programmer certaines parties du système dans le menu 4.7 « réglage vacances ». Voir les instructions page 34.

• Vous pouvez activer « économique » dans le menu 2.2 « mode de confort » pour réduire la consommation d'énergie.

• Vous pouvez influer sur la consommation énergétique en raccordant le module intérieur à divers éléments supplé- mentaires (par exemple, une source d'énergie solaire ou au fioul/gaz).

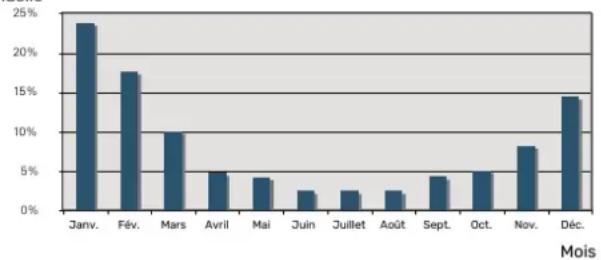

CONSOMMATION ÉNERGÉTIQUE

Consommation approximative d'énergie de VVM 225 sur une année Energiförbrukning fördelat över året 0%5%10%15%20%25% jan feb mars april maj juni juli aug sep okt nov dec Månad % av årsförbrukningen Mois Janv. Fév. Mars Avril Mai Juin Juillet Août Sept. Oct. Nov. Déc. % de la consommation annuelle Une augmentation d'un degré de la température intérieure augmente la consommation d'énergie d'environ 5 %. Compteur électrique Vérifiez régulièrement, de préférence une fois par mois, le compteur électrique. Vous pourrez ainsi observer tout cha- ngement survenu dans la consommation énergétique. Les maisons récemment construites sont équipées de deux compteurs électriques. Utilisez la différence entre les deux pour calculer votre électricité domestique. Nouvelles constructions Les maisons récemment construites subissent un processus de séchage pendant un an. La maison peut alors consommer bien plus d'énergie que par la suite. Après 1-2 ans, la courbe de chauffage, son décalage et l'ensemble des vannes ther- mostatiques doivent être réajustées, dans la mesure où le réseau de distribution nécessite généralement une tempé- rature inférieure une fois le processus de séchage terminé. 13Chapitre 2 | L'installation de chauffage - le cœur de la maisonNIBE VVM 225Définir la température intérieure APERÇU Sous-menus températureCLIM. INTÉRIEURE 1ventilationprogrammationavancéarrêtnormal Le menu CLIM. INTÉ- RIEURE comprend plusieurs sous-me- nus. Vous trouverez les informations d'état pour le menu correspondant à droite des menus. température Ré- glage de la température pour le système de chauffage. Les informations d'état indiquent les valeurs définies pour le système de chauffage. ventilation Réglage de la vitesse du ventilateur. Les infor- mations d'état indiquent le réglage sélectionné. Ce menu s'affiche uniquement si le module d'extraction d'air est bra- nché (accessoire). programmation Programmation du chauffage, du rafraîchi- ssement et de la ventilation. L'information d'état « réglage » s'affiche à l'écran si vous avez réglé une programmation mais que celle-ci n'est pas active pour le moment, « réglage vacances » s'affiche à l'écran si la programmation de vaca- nces est active en même temps que la programmation ordi- naire (la fonction vacances reste prioritaire), « actif » s'af- fiche à l'écran si une partie de la programmation est active. Dans le cas contraire, vous verrez apparaître « arrêt ». avancé Réglage de la loi d'eau, ajustement avec le contact externe, valeur minimale de la température de départ, sonde d'ambiance, fonction de rafraîchissement et +Adjust.

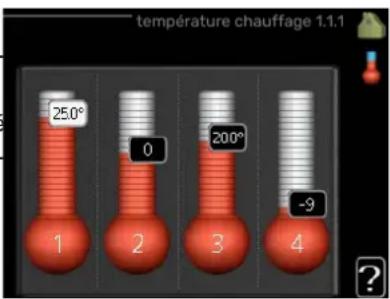

MENU 1.1 - TEMPÉRATURE

température chauffage 1.1.1 température rafraîchissement 1.1.2 Si plusieurs systèmes de chauffage sont ins- tallés dans l'habita- tion, cela sera indiqué à l'écran par un ther- momètre pour chaque système. Choisissez entre le chauffage ou le rafraî- chissement, puis ré- glez la température souhaitée dans le me- nu suivant « tempéra- ture de chauffage/ra- fraîchissement », da- ns le menu 1.1. Réglage de la température (avec sondes d'ambiance installées et activées) : chauffage Plage de réglage : de 5 à 30 °C Valeur par défaut : 20 rafraîchissement (accessoire nécessaire) Plage de réglage : de 5 à 30 °C Valeur par défaut : 25 La valeur s'affiche à l'écran en °C si le système d'émission est régulé par une sonde d'ambiance. ATTENTION! Un système de chauffage à inertie, comme un plancher chauffant, n'est pas nécessairement adapté à un pilotage par les sondes d'ambiance du module intérieur. Pour modifier la température ambiante, utilisez le bouton de commande et sélectionnez la température souhaitée à l'écran. Confirmez le nouveau réglage en appuyant sur le bouton OK. La nouvelle température s'affiche à l'écran à droite du symbole. Réglage de la température (sans sonde d'ambiance activée) : Plage de réglage : -10 à +10 Valeur par défaut : 0 L'écran d'affichage indique les valeurs définies pour le chauffage (décalage de la courbe). Pour augmenter ou bai- sser la température intérieure, augmentez ou réduisez la valeur affichée à l'écran. Utilisez le bouton de commande pour définir une nouvelle valeur. Confirmez le nouveau réglage en appuyant sur le bouton OK. Le nombre d'incréments nécessaires pour augmenter la te- mpérature intérieure d'un degré dépend de l'installation de chauffage. Augmenter d'un seul incrément suffit en général mais dans certains cas plusieurs incréments sont néces- saires. Réglage de la valeur souhaitée. La nouvelle valeur s'affiche à l'écran à droite du symbole. Réglage de l'humidité relative : (accessoire nécessaire) Plage de réglage : 30–90 % Réglage d'usine : 60 % NIBE VVM 225Chapitre 3 | VVM 225 – à votre service14 VVM 225 – à votre serviceLe menu s'affiche uniquement si l'option de limite HR est activée dans le menu 5.3.16. La valeur définie pour l'humidité relative s'affiche à l'écran. Pour modifier le mode d'exécution de la VVM 225 en fonction de l'humidité relative, augmentez ou diminuez la valeur affi- chée à l'écran. Utilisez le bouton de commande pour définir la valeur re- quise. Confirmez le nouveau réglage en appuyant sur le bouton OK. ATTENTION! L'augmentation de la température ambiante peut être ralentie par les vannes thermostatiques dont sont équipés les radiateurs ou le plancher chauffa- nt. Il faut donc ouvrir complètement les vannes thermostatiques, sauf dans les pièces où une tem- pérature plus basse est souhaitée (par exemple, les chambres). ASTUCE Attendez 24 heures pour que la température am- biante ait le temps de se stabiliser avant de modi- fier le réglage. S'il fait froid à l'extérieur et que la température ambiante est trop basse, augmentez d'un incréme- nt la pente de la courbe à partir du menu 1.9.1.1. S'il fait froid à l'extérieur et que la température ambiante est trop élevée, réduisez d'un incrément la pente de la courbe à partir du menu 1.9.1.1. S'il fait chaud à l'extérieur et que la température ambiante est trop basse, augmentez d'un incréme- nt la valeur à partir du menu 1.1.1. S'il fait chaud à l'extérieur et que la température ambiante est trop élevée, diminuez d'un incrément la valeur à partir du menu 1.1.1.

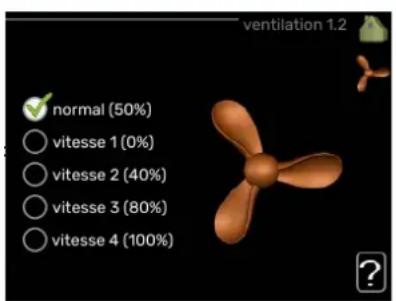

MENU1.2 -VENTILATION(ACCESSOIRENÉCE-

SSAIRE) normal (50%) ventilation 1.2 vitesse 1 (0%) vitesse 2 (40%) vitesse 3 (80%) vitesse 4 (100%) Plage de réglage : normal et vitesse 1-4 Valeur par défaut : normal Vous pouvez ici augmenter ou réduire temporairement la ventilation à l'intérieur de l'habitation. Lorsqu'une nouvelle vitesse est sélectionnée, un compte à rebours se déclenche. Une fois le temps écoulé, la ventilation réadopte son réglage normal. Si nécessaire, il est possible de modifier ces différents temps de retour dans le menu 1.9.6. La vitesse du ventilateur apparaît entre parenthèses (en pourcentage) après chaque alternative de vitesse. ASTUCE Pour régler des changements de périodes plus lo- ngues, utilisez la fonction Vacances ou Program- mation. ATTENTION! Le bon fonctionnement de l'accessoire de ventila- tion nécessite un débit de ventilation minimal. Un débit de ventilation insuffisant peut entraîner le déclenchement d'une alarme et bloquer le fonctio- nnement du compresseur.

MENU 1.3 - PROGRAMMATION

programmation 1.3 rafraîchissement ventilation arrêt arrêt chauffage arrêt Dans le menu progra- mmation la tempéra- ture intérieure (chauffage/rafraîchis- sement/ventilation) est programmée pour chaque jour de la se- maine. Vous pouvez égaleme- nt programmer de plus longues durées pendant une période sélectionnée (vacances) dans le menu 4.7.

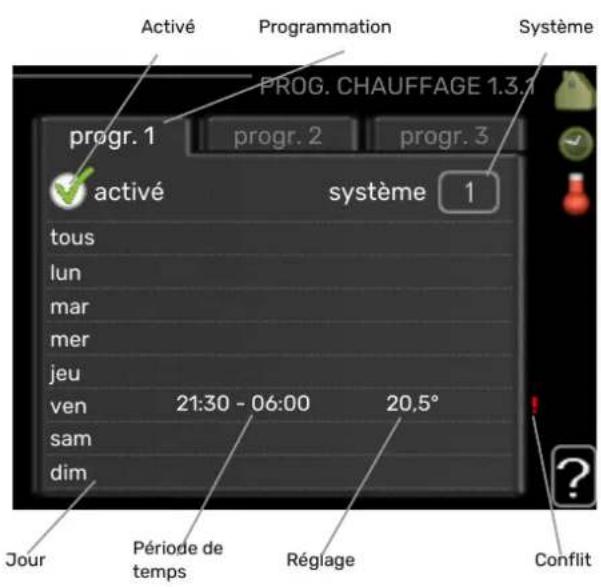

MENU 1.3.1 - CHAUFFAGE

Vous pouvez programmer ici jusqu'à trois consignes de te- mpérature et trois périodes par jour. Si la sonde d'ambiance est installée et activée, on règle les différentes températu- resen °C, si aucune sonde d'ambiance n'est activée, on règle plusieurs loi d'eau ( menu 1.1). Augmenter d'un seul incréme- nt suffit en général à modifier la température ambiante d'un degré, mais dans certains cas plusieurs incréments sont nécessaires. 15Chapitre 3 | VVM 225 – à votre serviceNIBE VVM 225PROG. CHAUFFAGE 1.3.1 activé progr. 2 système progr. 3progr. 1 touslunmarmerjeuvensamdim21:30 - 06:0020,5° Période detempsRéglageJourActivé Programmation SystèmeConflit Programmation : permet de sélectionner la programmation à modifier. Activé : permet d'activer ici la programmation pour la période sélectionnée. Les horaires définis ne sont pas affectés lors de la désactivation. Système : permet de sélectionner le circuit de distribution auquel renvoie le programme correspondant. Cette alterna- tive s'affiche uniquement s'il existe plusieurs circuits de di- stribution. Jour : permet de sélectionner le ou les jours de la semaine concerné(s) par la programmation. Pour annuler la program- mation d'un jour en particulier, l'heure pour ce jour doit être réinitialisée en réglant l'heure de démarrage à l'identique de l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours de la période seront définis en fonction de cette ligne. Période de temps : permet de sélectionner l'heure de démar- rage et d'arrêt de la programmation d'un jour en particulier. Réglage : permet de définir le décalage de la courbe de chauffage par rapport au menu 1.1 pendant la programma- tion. Si une sonde d'ambiance est installée, la température ambiante souhaitée est indiquée en °C. Conflit : en cas de conflit entre deux réglages, un point d'exclamation rouge s'affiche. ASTUCE Si vous souhaitez régler une programmation simi- laire chaque jour de la semaine, commencez par cocher « tous » puis modifiez les jours souhaités. ASTUCE Réglez l'heure d'arrêt avant l'heure de démarrage afin que cette période se prolonge après minuit. La programmation s'arrête alors le jour suivant à l'heure d'arrêt définie. La programmation démarre toujours à la date à laquelle l'heure de démarrage est réglée. ATTENTION! Les changements de température dans le logeme- nt prennent du temps. Par exemple, un chauffage au sol ne permet pas de sentir une différence no- table de la température des pièces sur de courtes périodes de temps.

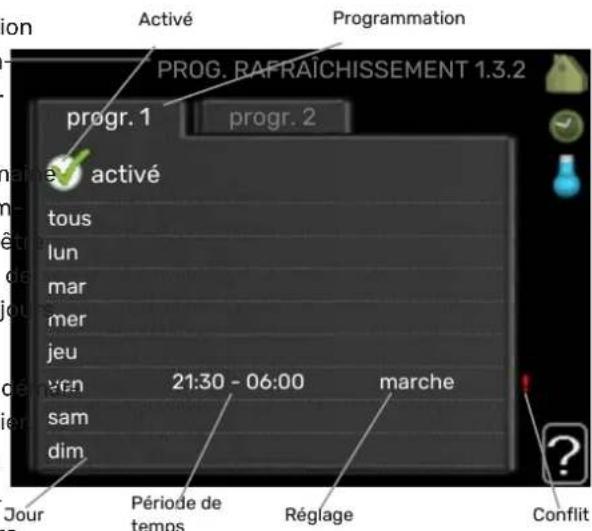

MENU 1.3.2 - RAFRAÎCH. (ACCESSOIRE RE-

QUIS) Vous pouvez programmer ici quand la fonction de rafraîchi- ssement est autorisée dans l'habitation et ce, pour deux périodes différentes par jour.

PROG. RAFRAÎCHISSEMENT 1.3.2

activé progr. 2progr. 1 touslunmarmerjeuvensamdim21:30 - 06:00marche ActivéProgrammationPériode detempsRéglageJour Conflit Programmation : permet de sélectionner la programmation à modifier. Activé : permet d'activer ici la programmation pour la période sélectionnée. Les horaires définis ne sont pas affectés lors de la désactivation. Jour : permet de sélectionner le ou les jours de la semaine concerné(s) par la programmation. Pour annuler la program- mation d'un jour en particulier, l'heure pour ce jour doit être réinitialisée en réglant l'heure de démarrage à l'identique de l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours de la période seront définis en fonction de cette ligne. Période de temps : permet de sélectionner l'heure de démar- rage et d'arrêt de la programmation d'un jour en particulier. Réglage : si le rafraîchissement n'est pas autorisé, indiquez- le ici. NIBE VVM 225Chapitre 3 | VVM 225 – à votre service16Conflit : en cas de conflit entre deux réglages, un point d'exclamation rouge s'affiche. ASTUCE Si vous souhaitez régler une programmation simi- laire chaque jour de la semaine, commencez par cocher « tous » puis modifiez les jours souhaités. ASTUCE Réglez l'heure d'arrêt avant l'heure de démarrage afin que cette période se prolonge après minuit. La programmation s'arrête alors le jour suivant à l'heure d'arrêt définie. La programmation démarre toujours à la date à laquelle l'heure de démarrage est réglée.

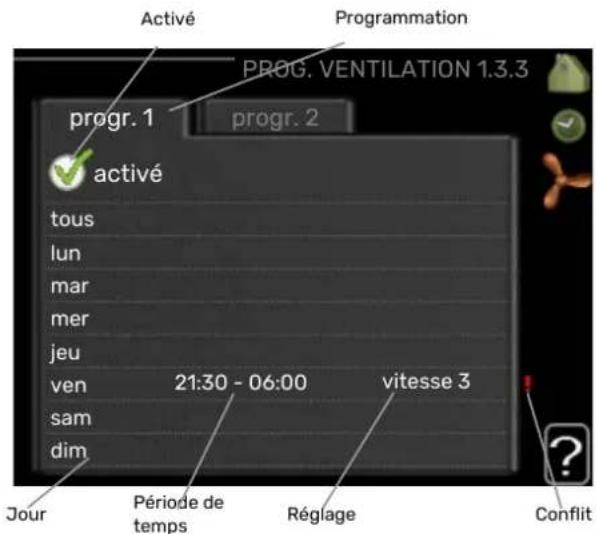

MENU 1.3.3 - VENTILATION (ACCESSOIRE NÉ-

CESSAIRE) Vous pouvez programmer ici jusqu'à deux périodes d'augme- ntation ou de diminution de la ventilation par jour. tous lun mar mer jeu ven sam dim activé progr. 2progr. 1 PROG. VENTILATION 1.3.3 21:30 - 06:00 vitesse 3 ActivéProgrammationPériode detempsRéglageJour Conflit Programmation : permet de sélectionner la programmation à modifier. Activé : permet d'activer ici la programmation pour la période sélectionnée. Les horaires définis ne sont pas affectés lors de la désactivation. Jour : permet de sélectionner le ou les jours de la semaine concerné(s) par la programmation. Pour annuler la program- mation d'un jour en particulier, l'heure pour ce jour doit être réinitialisée en réglant l'heure de démarrage à l'identique de l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours de la période seront définis en fonction de cette ligne. Période de temps : permet de sélectionner l'heure de démar- rage et d'arrêt de la programmation d'un jour en particulier. Réglage : permet de définir la vitesse de ventilation souhai- tée. Conflit : en cas de conflit entre deux réglages, un point d'exclamation rouge s'affiche. ASTUCE Si vous souhaitez régler une programmation simi- laire chaque jour de la semaine, commencez par cocher « tous » puis modifiez les jours souhaités. ASTUCE Réglez l'heure d'arrêt avant l'heure de démarrage afin que cette période se prolonge après minuit. La programmation s'arrête alors le jour suivant à l'heure d'arrêt définie. La programmation démarre toujours à la date à laquelle l'heure de démarrage est réglée. ATTENTION! Un changement notable sur une période plus lo- ngue peut engendrer un environnement intérieur de mauvaise qualité et des économies de fonctio- nnement plus faibles.

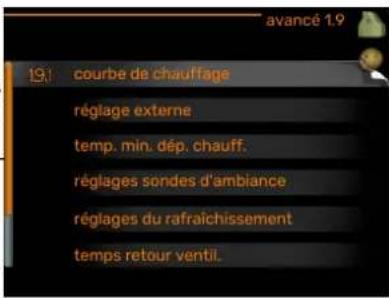

avancé 1.9courbe de chauffageréglage externe temp. min. dép. chauff. réglages sondes d'ambianceréglages du rafraîchissementtemps retour ventil. Le menu avancé co- mporte du texte en orange et est destiné aux utilisateurs avan- cés. Ce menu compre- nd plusieurs sous- menus. courbe Réglage de la pente de la loi d'eau pour le chauffage et le rafraîchissement. réglage externe Réglage du décalage de la loi d'eau lorsque le contact externe est branché. temp. min. dép. chauff. Réglage de la température minimum du circuit de chauffage. réglages sondes d'ambiance Réglages en fonction de la sonde d'ambiance. réglages du rafraîchissement Réglages de rafraîchissement. temps retour ventil. Réglages du temps de retour du venti- lateur dans le cas d'un changement provisoire de la vitesse de ventilation. courbe personnalisée Réglage de la loi d'eau personnalisée pour le chauffage et le rafraîchissement. décalage de points Réglage du décalage de la loi d'eau ou de la loi d'eau froide sur une température extérieure spéci- fique. Refroidissement nocturne Réglage du refroidissement no- cturne. 17Chapitre 3 | VVM 225 – à votre serviceNIBE VVM 225+Adjust Permet de régler l'impact de la fonction +Adjust sur la température de départ la plus basse calculée pour le chauffage au sol. Plus la valeur sera importante, plus l'impact se fera ressentir.

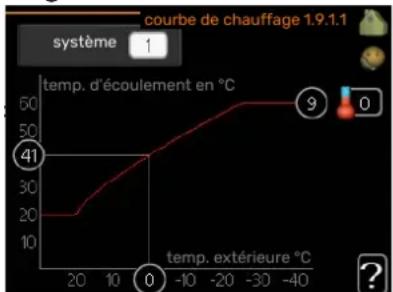

courbe de chauffage courbe de chauffage 1.9.1.1 système temp. extérieure °C temp. d'écoulement en °C Plage de réglage : 0 – 15 Valeur par défaut :

loi d'eau rafr loi d'eau rafr 1.9.1.2 système temp. extérieure °C temp. d'écoulement en °C Plage de réglage : 0 – 9 Valeur par défaut :

La loi d'eau de votre habitation peut être affichée dans le menu courbe . L'objectif de cette loi d'eau est de maintenir une température intérieure constante quelles que soient les températures extérieures afin d'utiliser efficacement l'énergie. C'est à partir de cette loi d'eau que l'ordinateur de contrôle du module intérieur détermine la température de l'eau alimentant le système de chauffage, la température de départ et donc, la température intérieure. Sélectionner la loi d'eau et lire ici les changements de température de départ à différentes températures extérieures. Si vous pouvez accéder au système de rafraîchissement, vous pouvez effectuer les mêmes réglages pour la loi d'eau froide. NIBE VVM 225Chapitre 3 | VVM 225 – à votre service18ATTENTION! Dans le cas de systèmes de plancher chauffant, temp. max. circuit écoul. doit normalement être réglé entre 35 et 45 °C. Dans le cas du plancher rafraîchissant, « temp. min. dép. chauff. » doit être restreint pour éviter la condensation. Vérifiez la température maximale de votre plancher chauffant avec votre installateur/fournisseur. ASTUCE Attendez 24 heures pour que la température am- biante ait le temps de se stabiliser avant de modi- fier le réglage. S'il fait froid à l'extérieur et que la température ambiante est trop basse, augmentez d'un incréme- nt la pente de la loi d'eau. S'il fait froid à l'extérieur et que la température des pièces est trop élevée, diminuez d'un incrément la pente de la loi d'eau. S'il fait chaud à l'extérieur et que la température ambiante est trop basse, augmentez d'un incréme- nt le décalage de la loi d'eau. S'il fait chaud à l'extérieur et que la température ambiante est trop élevée, diminuez d'un incrément le décalage de la loi d'eau. Système de rafraîchissement à 2 tubes VVM 225 comporte une fonction intégrée pour le fonction- nement d'un système de rafraîchissement à 2 tubes jusqu'à 17 °C (réglage d'usine = 18 °C). Cela implique que l'unité ex- térieure soit dotée de la fonction de rafraîchissement (repor- tez-vous au manuel d'installation de votre pompe à chaleur air/eau). Si l'unité extérieure est dotée de la fonction de ra- fraîchissement, les menus correspondants sont affichés sur l'écran du module intérieur (VVM). Pour que la pompe à chaleur fonctionne en mode « rafraîchi- ssement », la température moyenne du réseau de distribu- tion ou la température ambiante doit être supérieure à la valeur définie pour le « démarrage du rafraîchissement » dans le menu 4.9.2 Les paramètres du mode rafraîchissement du réseau de di- stribution se règlent dans le menu température intérieure,

réglage externe 1.9.2 zone 1 zone 2 zone 3 zone 4

Réglage de la température (avec sondes d'ambiance installées et activées) : Plage de réglage : de 5 à 30 °C Valeur par défaut :

Réglage de la température (sans sonde d'ambiance activée) : Plage de réglage : -10 à +10. Valeur par défaut : 0 Le fait de brancher un contact externe, par exemple, un thermostat d'ambiance ou un temporisateur, vous permet d'augmenter ou de diminuer temporairement ou périodique- ment la température ambiante tout en chauffant votre ha- bitation. Lorsque le contact est activé, le décalage de la loi d'eau est modifié du nombre d'unités sélectionnées dans le menu. Si une sonde d'ambiance est installée et activée, la température ambiante souhaitée est réglée (en °C). Si vous disposez de plusieurs réseaux de distribution, les réglages peuvent être effectués séparément pour chacun des réseaux. MENU 1.9.3 - TEMP. MIN. DÉP. CHAUFF. temp. mini cir dép chauf 1.9.3.1 zone 1 zone 2 zone 3 zone 4

chauffage Plage de réglage : 5-70 °C Valeur par défaut : 20 °C rafraîchissement (accessoire requis) Réglage d'usine : 18 °C Dans le menu 1.9.3, vous sélectionnez chauffage ou rafraî- chissement, dans le menu suivant (température de départ min. de chauffage/rafraîchissement) réglez la température 19Chapitre 3 | VVM 225 – à votre serviceNIBE VVM 225minimum de la température de départ du système d'émis- sion. Cela signifie que VVM 225 ne calculera jamais une tem- pérature inférieure à celle définie ici. Si vous disposez de plusieurs réseaux de distribution, les réglages peuvent être effectués séparément pour chacun des réseaux. ASTUCE La valeur peut être augmentée si vous disposez par exemple, d'une cave que vous souhaitez tout le temps chauffer, même en été. La valeur devra être augmentée dans « arrêter le chauffage » menu 4.9.2 « réglage du mode auto ».

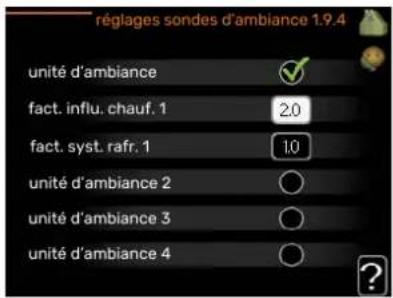

MENU1.9.4 -RÉGLAGESSONDESD'AMBIANCE

réglages sondes d'ambiance 1.9.4 fact. influ. chauf. 1 unité d’ambiance 2 unité d’ambiance 3 fact. syst. rafr. 1 unité d’ambiance unité d’ambiance 4 facteur système chauffage Plage de réglage : 0,0 - 6,0 Réglage d'usine chauffage : 1,0 rafraîchissement (accessoire nécessaire) Plage de réglage : 0,0 - 6,0 Réglage d'usine rafraîchissement : 1,0 Vous pouvez activer ici les sondes d'ambiance permettant de réguler la température ambiante. ATTENTION! Un système de chauffage à inertie, comme un plancher chauffant, n'est pas nécessairement adapté à un pilotage par les sondes d'ambiance de l'installation. Vous pouvez réglez ici un facteur (une valeur numérique) qui détermine dans quelle mesure une température ambiante supérieure ou inférieure à la normale (la différence entre la température ambiante souhaitée et la température ambiante réelle) va affecter la température de départ du système d'émission. Une valeur plus importante modifiera davantage et plus rapidement le décalage de la courbe de chauffage. REMARQUE! Si vous réglez la position du « facteur système » sur une valeur trop élevée, cela peut résulter (en fonction de votre système d'émission) en une te- mpérature ambiante instable. Si plusieurs systèmes de chauffage sont installés, les ré- glages ci-dessus peuvent être effectués pour les systèmes correspondants.

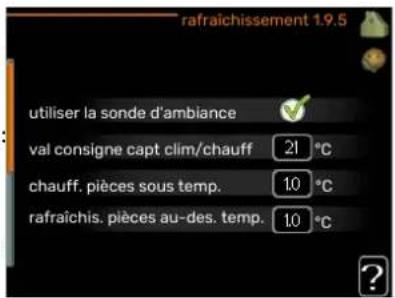

MENU1.9.5 -RÉGLAGESDURAFRAÎCHISSEME-

NT (ACCESSOIRE REQUIS) rafraîchissement 1.9.5 val consigne capt clim/chauff chauff. pièces sous temp. rafraîchis. pièces au-des. temp. utiliser la sonde d'ambiance

delta à +20 °C Plage de réglage :

delta à +40 ℃ Plage de réglage :

Valeur par défaut : 6 capteur clim/chauff Réglage d'usine : aucune sonde sélectionnée val consigne capt clim/chauff Plage de réglage : 5 - 40 °C Valeur par défaut : 21 chauff. pièces sous temp. Plage de réglage : 0,5 - 10,0 °C Valeur par défaut : 1,0 rafraîchis. pièces au-des. temp. Plage de réglage : 0,5 - 10,0 °C Valeur par défaut : 1,0 larm rumsgivare kyla Plage de réglage : marche/arrêt Réglage d'usine : arrêt démar. refroid. actif Plage de réglage : 10 – 300 Valeur par défaut : 0 rafraîch. en deg.-min. Plage de réglage : -3000 – 3000 degrés minutes de ra- fraîchissement Réglage d'usine : 0 temps entre chauff/rafraîch (S'affiche si la pompe à chaleur fonctionne en mode rafraîchissement 2 tubes.) Plage de réglage : 0 – 48 h Réglage d'usine : 2 NIBE VVM 225Chapitre 3 | VVM 225 – à votre service20mode fonct. auto EQ1-GP12 Indiquez si vous souhaitez que la pompe de rafraîchisse- ment (GP12) fonctionne en mode auto. vitesse pompe rafr. Plage de réglage : 1 – 100 % Réglage d'usine : 70 % Vous pouvez utiliser VVM 225 pour rafraîchir la maison pen- dant les périodes chaudes de l'année. ATTENTION! Certaines options de réglage s'affichent uniqueme- nt si leur fonction est installée et activée dans la VVM 225. delta à +20 °C Réglez la température souhaitée entre le départ et le retour chauffage du système d'émission lors du rafraîchissement lorsque la température extérieure est de ^+20 °C. VVM 225 essaie alors de se rapprocher le plus possible de la tempéra- ture réglée. delta à +40 ℃ Réglez la température souhaitée entre le départ et le retour chauffage du système d'émission lors du rafraîchissement lorsque la température extérieure est de ^+40 °C. VVM 225 essaie alors de se rapprocher le plus possible de la tempéra- ture réglée. utiliser la sonde d'ambiance Vous pouvez définir ici si les sondes d'ambiance sont à utili- ser en mode rafraîchissement. capteur clim/chauff Une sonde de température supplémentaire peut être conne- ctée à VVM 225 afin de mieux déterminer le moment auquel basculer entre le chauffage et le refroidissement. Lorsque plusieurs sondes de chauffage/rafraîchissement sont installées, vous pouvez sélectionner celle que vous souhaitez contrôler dans le menu. ATTENTION! Lorsque les sondes de chauffage/rafraîchissement BT74 ont été branchées et activées dans le menu 5.4, aucune autre sonde ne peut être sélectionnée dans le menu 1.9.5. val consigne capt clim/chauff ATTENTION! Cette option de réglage n'apparaît que si les so- ndes de rafraîchissement/chauffage sont instal- lées et activées dans VVM 225. Ici vous pouvez définir à quelle température intérieure VVM 225 doit basculer entre le rafraîchissement et le chauffage. chauff. pièces sous temp. ATTENTION! Cette option n'apparaît que si une sonde d'ambia- nce est branchée sur VVM 225 et a été activée. Vous pouvez régler ici l'abaissement maximale de la tempé- rature d'ambiance par rapport à la température souhaitée avant que VVM 225 ne passe en mode chauffage. rafraîchis. pièces au-des. temp. ATTENTION! Cette option n'apparaît que si une sonde d'ambia- nce est branchée sur VVM 225 et a été activée. Vous pouvez régler ici l'augmentation maximale de la tem- pérature d'ambiance par rapport à la température souhaitée avant que VVM 225 ne passe en mode rafraîchissement. larm rumsgivare kyla Permet de définir si VVM 225 doit déclencher une alarme si la sonde d'ambiance est débranchée ou défectueuse penda- nt le rafraîchissement. démar. refroid. actif ATTENTION! Cette option de réglage s'affiche uniquement si « rafraîchissement actif » est activé dans le menu

Vous pouvez aussi définir à quelle température le rafraîchi- ssement actif doit démarrer. Les degrés minutes correspondent à une mesure de la de- mande actuelle en chauffage dans l'habitation, et détermine- nt le moment où le compresseur, le rafraîchissement et l'appoint démarrent/s'arrêtent respectivement. rafraîch. en deg.-min. Cette sélection est possible uniquement lorsque l'accessoire connecté compte les degrés minutes de rafraîchissement. Lorsqu'une valeur minimale ou maximale est définie, le sys- tème définit automatiquement la valeur réelle si la pompe à chaleur air/eau fonctionne en mode rafraîchissement. temps entre chauff/rafraîch Ce paramètre n'est accessible qu'en cas de configuration avec rafraichissement 2 tubes. Vous pouvez régler ici la durée avant laquelle VVM 225 repa- sse en mode chauffage une fois que la demande de rafraî- chissement a cessé ou inversement. 21Chapitre 3 | VVM 225 – à votre serviceNIBE VVM 225MENU 1.9.6 - TEMPS RETOUR VENTIL. (ACCES- SOIRE NÉCESSAIRE) temps retour ventil. 1.9.6 vitesse 1 vitesse 2 vitesse 3 vitesse 4

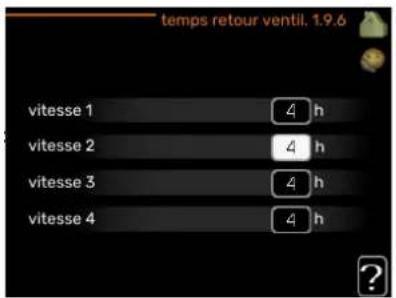

vitesse 1-4 Plage de réglage : de 1 à 99 h Valeur par défaut : 4 h Vous pouvez sélectionner ici le temps de retour pour un changement de vitesse temporaire (vitesse 1-4) de la venti- lation à partir du menu 1.2. Le temps de retour correspond au temps écoulé avant que la vitesse de ventilation revienne à la normale.

MENU 1.9.7 - COURBE PERSONNALISÉE

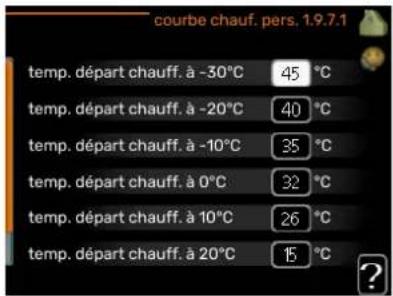

courbe chauf. pers. 1.9.7.1 temp. départ chauff. à -20°C temp. départ chauff. à -10°C temp. départ chauff. à 0°C temp. départ chauff. à 10°C temp. départ chauff. à -30°C temp. départ chauff. à 20°C

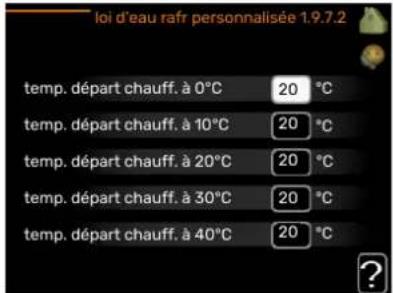

loi d'eau rafr personnalisée 1.9.7.2 temp. départ chauff. à 10°C temp. départ chauff. à 20°C temp. départ chauff. à 30°C temp. départ chauff. à 40°C temp. départ chauff. à 0°C

température d'alimentation chauffage Plage de réglage : de 5 à 80 °C rafraîchissement (accessoire nécessaire) Selon l'accessoire utilisé, la plage de réglage varie. Plage de réglage : 7 - 40 °C Vous pouvez créer ici votre propre loi d'eau ou loi d'eau froide en réglant les températures de départ souhaitées pour dif- férentes températures extérieures. ATTENTION! La loi d'eau 0 du menu 1.9.1 doit être sélectionnée pour que courbe personnalisée s'applique.

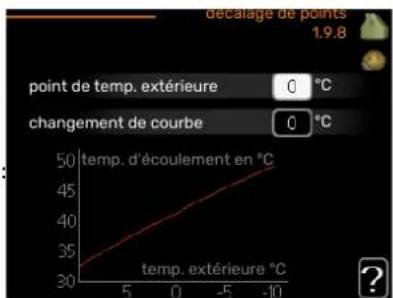

changement de courbe point de temp. extérieure

temp. extérieure °C temp. d'écoulement en °C pointdetemp. extérieure Plage de réglage : de -40 à 30 °C Valeur par défaut : 0 °C changement de courbe Plage de réglage : de -10 à 10 °C Valeur par défaut : 0 °C Sélectionnez ici un changement dans la loi d'eau à une cer- taine température extérieure. Augmenter d'un seul incréme- nt suffit en général à modifier la température ambiante d'un degré mais dans certains cas plusieurs incréments sont nécessaires. La loi d'eau est affectée à ± 5 °C à partir du réglage point de temp. extérieure. Il est important que la loi d'eau appropriée soit sélectionnée pour que la température ambiante reste stable. ASTUCE S'il fait froid dans la maison, par exemple -2 °C, « point de temp. extérieure » est réglé sur « -2 » et « changement de courbe » est augmenté jus- qu'à ce que la température ambiante souhaitée soit maintenue. ATTENTION! Attendez 24 heures pour que la température am- biante ait le temps de se stabiliser avant de modi- fier le réglage.

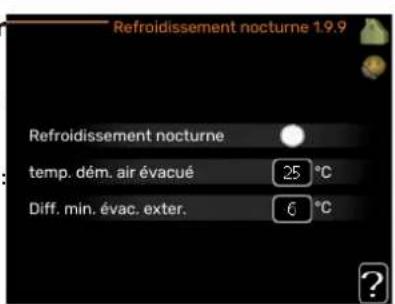

Refroidissement nocturne temp. dém. air évacué Plage de réglage : de 20 à 30 °C Valeur par défaut : 25 °C Diff. min. évac. exter. Plage de réglage : de 3 à 10 °C Valeur par défaut : 6 °C Activez ici le refroidissement nocturne. NIBE VVM 225Chapitre 3 | VVM 225 – à votre service22Lorsque la température intérieure est élevée et que la tem- pérature extérieure est inférieure, vous pouvez rafraîchir votre intérieur en forçant la ventilation. Si l'écart de température entre l'air extrait et la température extérieure est supérieur à la valeur définie (« Diff. min. évac. exter. ») et que la température de l'air extrait est supérieure à la valeur définie (« temp. dém. air évacué »), utilisez la ventilation à la vitesse 4 jusqu'à ce que l'une des conditions ne soit plus remplie. ATTENTION! Vous ne pouvez activer le refroidissement noc- turne que si le chauffage de l'habitation est désa- ctivé. Reportez-vous au menu 4.2.

MENU 1.9.11 - +ADJUST

- résultat de l'action zone 1+adjust 1.9.11 - résultat de l'action Plage de réglage : 0,1 – 1,0 Valeur par défaut : 0,5 Avec la fonction +Adjust, l'installation communique avec le centre de commande* du système de chauffage au sol et règle la courbe de chauffage ainsi que la température de départ en fonction du système de chauffage au sol. Vous pouvez activer ici les systèmes d'émetteurs qui doivent être affectés par la fonction +Adjust. Vous pouvez aussi définir l'impact de la fonction +Adjust sur la tempéra- ture de départ calculée. Plus la valeur sera importante, plus l'impact se fera ressentir. *Une prise en charge est nécessaire pour la fonction +Adjust REMARQUE! +Adjust doit d'abord être sélectionné dans le menu

5.4 « Entrées/sorties soft ».

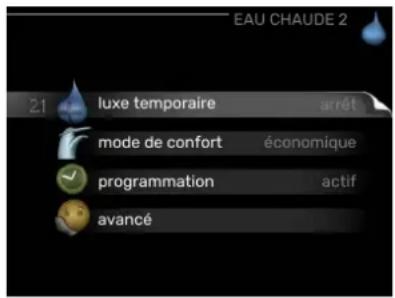

Définir la production d'eau chaude APERÇU Sous-menus luxe temporaire EAU CHAUDE 2 mode de confort programmation avancé actif économique arrêt Le menu EAU CHAUDE comprend plusieurs sous-me- nus. Vous trouverez les informations d'état pour le menu correspondant à droite des menus. luxe temporaire Acti- vation de l'augmentation temporaire de la température de l'eau chaude. L'information d'état affiche « arrêt » ou la du- rée restante de l'augmentation temporaire de la température. mode de confort Réglage du confort en eau chaude. L'in- formation d'état affiche le mode sélectionné, « écono- mique », « normal » ou « luxe ». programmation Programmation du confort en eau chaude. L'information d'état « réglage » s'affiche si vous avez réglé la programmation mais qu'elle n'est pas actuellement active, « réglage vacances » s'affiche si le réglage Vacances est actif au même moment que la programmation (lorsque la fonction Vacances est prioritaire), « actif » s'affiche si une partie de la programmation est active, sinon « arrêt » s'af- fiche. avancé Réglage de l'augmentation périodique de la tempé- rature de l'eau chaude.

MENU 2.1 - LUXE TEMPORAIRE

arrêt luxe temporaire 2.1 3 h 6 h 12 h aug. ponct. Plage de réglage : 3, 6 et 12 heures et mode « arrêt » et « aug. ponct. » Valeur par défaut : « arrêt » Lorsque les besoins en eau chaude augmentent temporaire- ment, ce menu peut être utilisé pour choisir une augmenta- tion de la température de l'eau chaude en mode Luxe pen- dant une durée sélectionnable. ATTENTION! Si le mode Confort « luxe » est sélectionné dans le menu 2.2, vous ne pourrez pas procéder à une nouvelle augmentation. 23Chapitre 3 | VVM 225 – à votre serviceNIBE VVM 225La fonction est immédiatement activée lorsqu'une période de temps est sélectionnée et confirmée à l'aide du bouton OK. Le temps restant pour le paramètre sélectionné s'affiche sur la droite. Lorsque le temps est écoulé, VVM 225 retourne au mode défini dans le menu 2.2. Sélectionnez « arrêt » pour désactiver luxe temporaire .

MENU 2.2 - MODE DE CONFORT

économique mode de confort 2.2 normal luxe smart control Plage de réglage : smart control, économique, nor- mal, luxe Valeur par défaut : normal La différence entre les modes sélectionnables correspond à la température de l'eau chaude sanitaire. Plus la tempéra- ture est élevée, plus vous aurez d'eau chaude longtemps. commande intelligente : ce menu permet de paramétrer la fonction de commande intelligente. La fonction examine la consommation d'eau chaude de la semaine précédente et adapte la température dans le ballon d'eau chaude pour la semaine à venir afin d'assurer une consommation d'énergie minimale. Le régulateur intègre une marge de sécurité permettant de pallier une demande d'eau chaude supérieure à celle calcu- lée. Lorsque la fonction Commande intelligente est activée, les performances de la production d'eau chaude sanitaire sont conformes à l'étiquette énergétique. économique : ce mode produit moins d'eau chaude que les autres modes, mais il est toutefois plus économique. Ce mode peut être utilisé dans les petites habitations où les besoins en eau chaude sont faibles. normal : le mode Normal fournit une plus grande quantité d'eau chaude et convient à la plupart des habitations. luxe : le mode Luxe procure la quantité maximale d'eau chaude possible. Sous ce mode, l'appoint électrique ainsi que le compresseur peuvent être utilisés pour produire de l'eau chaude, ce qui peut alors augmenter les coûts de fon- ctionnement.

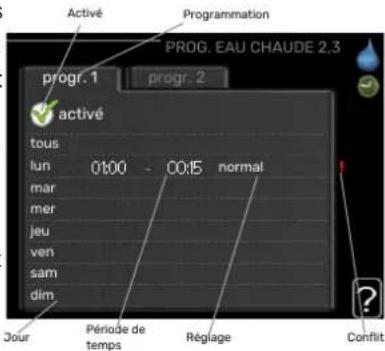

normal ActivéProgrammationPériode detempsRéglageJour Conflit Les différents conforts d'eau chaude du mo- dule intérieur peuvent être programmés ici, jusqu'à deux périodes différentes chaque jour. La programmation est activée/désactivée en cochant/décochant « activé ». Les horaires définis ne sont pas affectés lors de la désactivation. Programmation : permet de sélectionner la programmation à modifier. Activé : permet d'activer ici la programmation pour la période sélectionnée. Les horaires définis ne sont pas affectés lors de la désactivation. Jour : permet de sélectionner le ou les jours de la semaine concerné(s) par la programmation. Pour annuler la program- mation d'un jour en particulier, l'heure pour ce jour doit être réinitialisée en réglant l'heure de démarrage à l'identique de l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours de la période seront définis en fonction de cette ligne. Période de temps : permet de sélectionner l'heure de démar- rage et d'arrêt de la programmation d'un jour en particulier. Réglage : permet de régler le confort d'eau chaude à appli- quer pendant la programmation. Conflit : en cas de conflit entre deux réglages, un point d'exclamation rouge s'affiche. ASTUCE Si vous souhaitez régler une programmation simi- laire chaque jour de la semaine, commencez par cocher « tous » puis modifiez les jours souhaités. ASTUCE Réglez l'heure d'arrêt avant l'heure de démarrage afin que cette période se prolonge après minuit. La programmation s'arrête alors le jour suivant à l'heure d'arrêt définie. La programmation démarre toujours à la date à laquelle l'heure de démarrage est réglée. NIBE VVM 225Chapitre 3 | VVM 225 – à votre service24MENU 2.9 - AVANCÉ avancé 2.9 augmentation périodique recirc. d'eau chaude Le menu avancé co- mporte du texte en orange et est destiné aux utilisateurs avan- cés. Ce menucompre- nd plusieurs sous- menus.

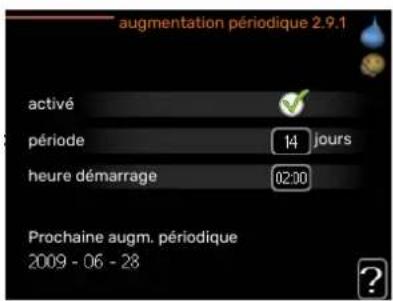

MENU 2.9.1 - AUGMENTATION PÉRIODIQUE

augmentation périodique 2.9.1 activé période heure démarrage Prochaine augm. périodique jours période Plage de réglage : de 1 à 90 jours Valeur par défaut : 14 jours heure démarrage Plage de réglage : 00:00 - 23:00 Valeur par défaut : 00:00 Pour éviter l'apparition de légionelles dans le préparateur ECS, la pompe à chaleur et l'appoint électrique immergé peuvent augmenter la température de l'eau chaude pendant un court moment à intervalles réguliers. Les délais entre les augmentations peuvent être sélectionnés ici. Les périodes peuvent varier entre 1 et 90 jours. Le réglage d'usine est de 14 jours. Cochez ou décochez « activé » pour démarrer ou arrêter la fonction.

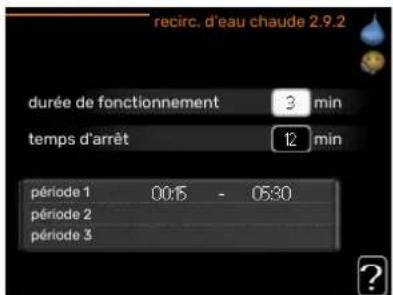

MENU 2.9.2 - RECIRC. D'EAU CHAUDE

recirc. d'eau chaude 2.9.2 durée de fonctionnement temps d'arrêt min min période 1 période 2 période 3 durée de fonctionnement Plage de réglage : 1-60 min Valeur par défaut : 60 min. temps d'arrêt Plage de réglage : de 0 à 60 min. Valeur par défaut : 0 min. Vous pouvez régler ici jusqu'à trois périodes différentes par jour de bouclage d'eau chaude. Pendant les périodes défi- nies, la pompe de bouclage d'eau chaude fonctionne confor- mément aux réglages ci-dessus. « durée de fonctionnement » permet de déterminer la durée d'exécution de la pompe de bouclage d'eau chaude. « temps d'arrêt » permet de déterminer la durée d'inactivité de la pompe de bouclage d'eau chaude entre deux exécutio- ns. 25Chapitre 3 | VVM 225 – à votre serviceNIBE VVM 225Obtenir des informations APERÇU Sous-menus infos d'entretienINFOS 3infos compresseurinfos chaleur suppl.journal des alarmesarrêtfonctionnejournal temp. int Pour le menu INFOS il existe plusieurs sous-menus. Aucun réglage ne peut être effectué dans ces menus, ils affichent uniquement des infor- mations. Vous trouve- rez les informations d'état pour le menu correspondant à droite des menus. infos d'entretien indique les niveaux de température et les réglages dans l'installation. infos compresseur indique les durées de fonctionnement, le nombre de démarrage etc. du compresseur dans la pompe à chaleur. infos chaleur suppl. affiche les informations relatives aux durées de fonctionnement des appoints, etc. journal des alarmes affiche les dernières alarmes. journal temp. int la température intérieure moyenne par semaine au cours de l'année passée.

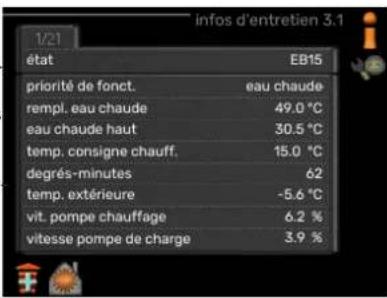

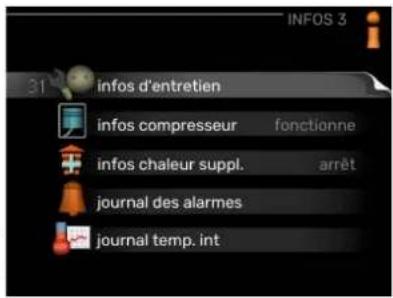

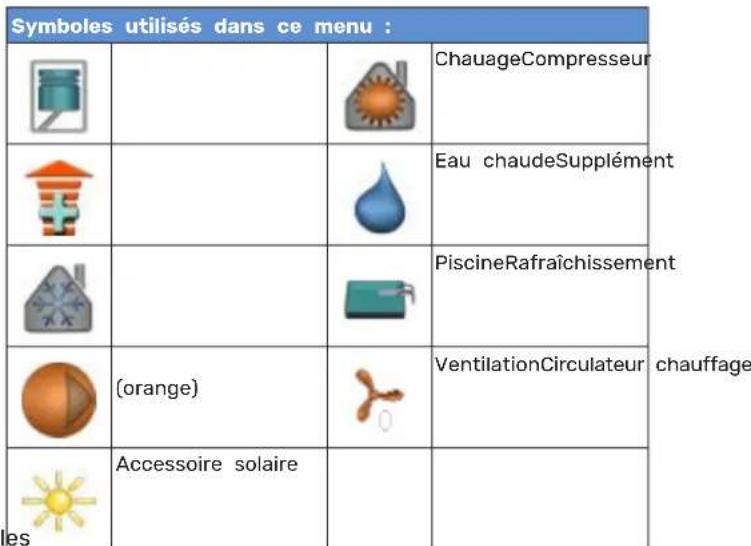

MENU 3.1 - INFOS D'ENTRETIEN

infos d'entretien 3.1 priorité de fonct.rempl. eau chaudeeau chaude hauttemp. consigne chauff.degrés-minutestemp. extérieurevit. pompe chauffage vitesse pompe de charge étatEB15eau chaude49.0 °C30.5 °C15.0 °C62-5.6 °C6.2 %3.9 % Vous trouverez ici toutes les informations concernant l'état de fo- nctionnement réel de l'installation (par ex., les températures réelles, etc.). Aucune modifica- tion ne peut être appor- tée. Ces informations couvrent plusieurs pages. Tournez le bou- ton de commande pour parcourir les différentes pages. Un code QR apparaît sur un côté. Ce code QR indique un numéro de série, le nom du produit et des données de fonctionnement limi- tées. Symboles utilisés dans ce menu : ChauffageCompresseur Eau chaudeSupplément PiscineRafraîchissement VentilationCirculateur chauffage (orange) Accessoire solaire

MENU 3.2 - INFOS COMPRESSEUR

infos compresseur 3.2état:nbre de démarrages:durée totale fonct.:chauffage195 hEB101 Les informations sur l'état de fonctionne- ment et les statis- tiques du compres- seur sont disponibles ici. Aucune modifica- tion ne peut être ap- portée. Ces informations couvrent plusieurs pages. Tournez le bouton de commande pour parcourir les différentes pages. MENU 3.3 - INFOS CHALEUR SUPPL. infos chaleur suppl. 3.3 état:facteur temps:arrêt Les informations sur les réglages d'appoi- nt, l'état de fonction- nement et les statis- tiques sont dispo- nibles ici. Aucune mo- dification ne peut être apportée. Ces informations couvrent plusieurs pages. Tournez le bouton de commande pour parcourir les différentes pages.

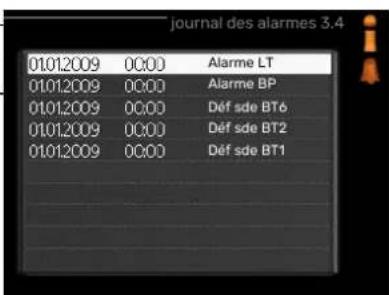

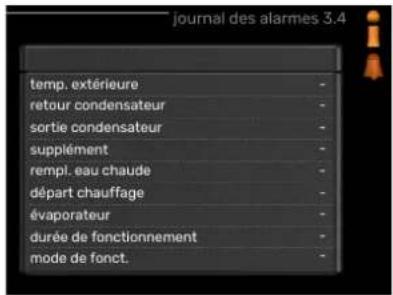

MENU 3.4 - JOURNAL DES ALARMES

journal des alarmes 3.4 Alarme LTAlarme BPDéf sde BT6Déf sde BT2Déf sde BT1 Pour faciliter la détec- tion des dysfonction- nements, l'état de fon- ctionnement de l'ins- tallation lors des alertes d'alarme est enregistré ici. Vous pouvez consulter les informations des 10 dernières alarmes déclenchées. NIBE VVM 225Chapitre 3 | VVM 225 – à votre service26Pour visualiser l'état de fonctionnement du système en cas d'alarme, sélectionnez l'alarme et appuyez sur le bouton OK. journal des alarmes 3.4 temp. extérieureretour condensateursortie condensateursupplémentrempl. eau chaudedépart chauffageévaporateurdurée de fonctionnement--------mode de fonct.- Informations relatives à une alarme.

MENU 3.5 - JOURNAL TEMP. INT

semainetemp. int °C journal temp. int 3.5 Vous pouvez voir ici la température inté- rieure moyenne par semaine au cours de l'année passée. La ligne en pointillés in- dique la température annuelle moyenne. La température exté- rieure moyenne s'affiche uniquement si une sonde/unité d'ambiance est installée. Pour relever une température moyenne

1. Tournez le bouton de commande de manière à ce que

l'anneau sur l'axe avec le numéro de la semaine soit sé- lectionné.

2. Appuyez sur le bouton OK.

3. Suivez la ligne grise jusqu'au graphique et vers la gauche

pour relever la température intérieure moyenne de la semaine sélectionnée.

4. Vous pouvez maintenant sélectionner les relevés de

différentes semaines en tournant le bouton de comma- nde vers la droite ou la gauche et en relevant la tempé- rature moyenne.

5. Appuyez sur le bouton OK ou Retour pour quitter le mode

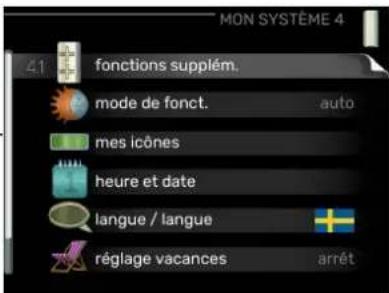

Lecture. Ajuster le module intérieur APERÇU Sous-menus mode de fonct.

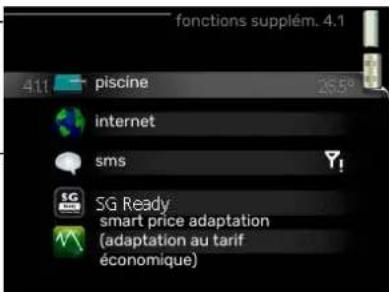

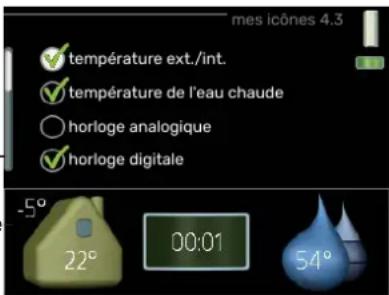

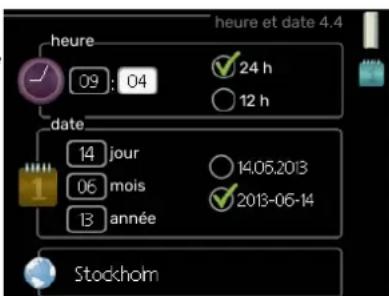

mes icônes heure et date langue / langue arrêt auto fonctions supplém. réglage vacances Le menu MON SYS- TÈME comprend plu- sieurs sous-menus. Vous trouverez les in- formations d'état pour le menu corres- pondant à droite des menus. fonctions supplém. Réglages s'appliquant à toute fonction supplémentaire ins- tallée dans le système de chauffage. mode de fonct. Activation du mode de fonctionnement manuel ou automatique. L'information d'état indique le mode de fonctionnement sélectionné. mes icônes Sélection des icônes de l'interface utilisateur du module intérieur devant s'afficher sur la fenêtre d'infor- mations lorsque la porte est fermée heure et date Réglage de l'heure et de la date actuelles. langue Sélectionnez ici la langue d'affichage. L'information d'état indique la langue sélectionnée. réglage vacances Programmation du chauffage, de l'eau chaude et de la ventilation (vacances). L'information d'état « réglage » s'affiche si vous réglez un programme particulier pour vos vacances, mais il n'est pas actif sur le moment, « actif » s'affiche si une partie du programme est active, si- non l'information « arrêt » s'affiche. avancé Réglages du mode de fonctionnement du module intérieur MENU 4.1 - FONCTIONS SUPPLÉM. fonctions supplém. 4.1piscineinternetsmssmart price adaptation(adaptation au tariféconomique) Les réglages de fonc- tions supplémentaires installées sur VVM 225 ne peuvent être effectués à partir des sous-menus. 27Chapitre 3 | VVM 225 – à votre serviceNIBE VVM 225MENU 4.1.1 - PISCINE (ACCESSOIRE NÉCES- SAIRE) piscine 4.1.1 activé temp. de démarrage température d'arrêt

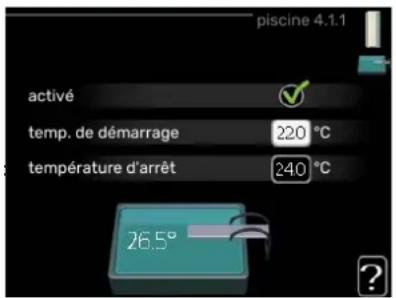

temp. de démarrage Plage de réglage : de 5,0 à 80,0 °C Valeur par défaut : 22,0 °C température d'arrêt Plage de réglage : de 5,0 à 80,0 °C Valeur par défaut : 24,0 °C Sélectionnez si la commande de la piscine doit être activée et dans quelle plage de températures (température de dé- marrage et d'arrêt) la piscine doit être chauffée. Lorsque la température de la piscine est inférieure à la tem- pérature de démarrage définie, et que vous n'avez plus be- soin d'eau chaude ou de chauffage, VVM 225 commence à chauffer la piscine. Décochez « activé » pour désactiver le système de chauf- fage de la piscine. ATTENTION! La température de démarrage ne peut pas être réglée à une valeur excédant la température d'ar- rêt.

MENU 4.1.3 - INTERNET

nibe uplink internet 4.1.3 réglages tcp/ip réglages proxy Vous pouvez ici effec- tuer les réglages pour connecter VVM 225 via NIBE Uplink, qui utilise Internet. RE- MARQUE! Pour que ces fonctions marchent, le câble réseau doit être co- nnecté.

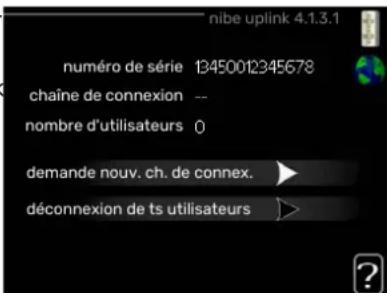

MENU 4.1.3.1 - NIBE UPLINK

demande nouv. ch. de connex. numéro de série nibe uplink 4.1.3.1 déconnexion de ts utilisateurs chaîne de connexion nombre d'utilisateurs Vous pouvez ici gérer la connexion de l'ins- tallation à NIBE Uplink (nibeuplink.com) et voir le nombre d'utili- sateurs connectés à l'installation via Inter- net. Un utilisateur connec- té dispose d'un compte utilisateur dans NIBE Uplink, qui a reçu l'autorisation de commander et /ou contrôler votre in- stallation. demande d'un nouvel accès Pour connecter un compte utilisateur sur NIBE Uplink à votre installation, vous devez demander un code d'accès unique.

1. Sélectionnez « demande nouv. ch. de connex. » et ap-

puyez sur le bouton OK.

2. L'installation communique désormais avec NIBE Uplink

pour créer un code d'accès.

3. Lorsqu'un accès a été reçu, il s'affiche dans le menu à

«chaîne de connexion» et est valable pour 60 minutes. Déconnecter tous les utilisateurs

1. Sélectionnez « déconnexion de ts utilisateurs » et ap-

puyez sur le bouton OK.

2. L'installation communique avec NIBE Uplink pour déco-

nnecter tous les utilisateurs connectés via Internet. REMARQUE! Une fois les utilisateurs déconnectés, aucun d'entre eux ne peut contrôler ni commander votre installation via NIBE Uplink sans demander une nouvelle chaîne de connexion.

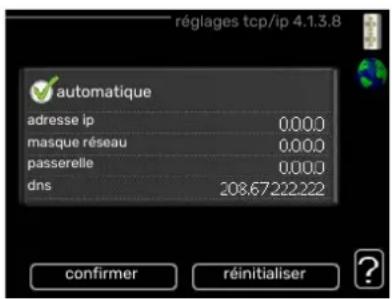

MENU 4.1.3.8 - RÉGLAGES TCP/IP

réglages tcp/ip 4.1.3.8 confirmer réinitialiser automatique adresse ipmasque réseaupasserelledns Permet d'effectuer les réglages TCP/IP de votre installation. Réglage automatique (DHCP)

1. Cochez la case «automatique». L'installation reçoit les

réglages TCP/IP en utilisant le DHCP.

2. Sélectionnez « confirmer » et appuyez sur le bouton OK.

1. Décochez «automatique», vous avez désormais accès

à plusieurs options de réglage. NIBE VVM 225Chapitre 3 | VVM 225 – à votre service282. Sélectionnez « adresse ip » et appuyez sur le bouton OK.

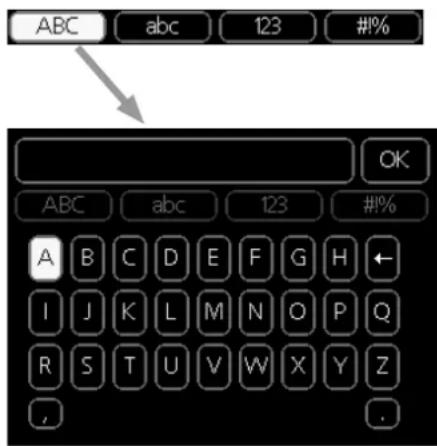

3. Saisissez les détails corrects via le clavier virtuel.

4. Sélectionnez « OK » et appuyez sur le bouton OK.

5. Répétez les opération 1 à 3 pour «masque réseau»,

«passerelle» et «dns».

6. Sélectionnez « confirmer » et appuyez sur le bouton OK.

ATTENTION! L'installation ne peut pas se connecter à Internet sans les réglages TCP/IP corrects. Si vous n'êtes pas sûrs des réglages valables, utilisez le mode automatique ou contactez votre administrateur réseau (ou équivalent) pour obtenir plus d'informa- tions. ASTUCE Tous les réglages effectués depuis l'ouverture du menu peuvent être réinitialisés en marquant «ré- initialiser» et en appuyant sur le bouton OK.

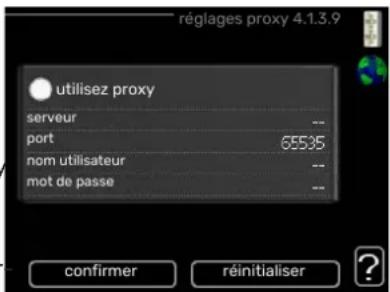

MENU 4.1.3.9 - RÉGLAGES PROXY

confirmer réinitialiser réglages proxy 4.1.3.9 utilisez proxy serveurportnom utilisateurmot de passe Vous pouvez mainte- nant effectuer les ré- glages du proxy pour votre installation. Les réglages de proxy permettent de fournir des informations sur la connexion à un ser- veur intermédiaire (serveur proxy) situé entre l'installation et Internet. Ces ré- glages sont principalement utilisés lorsque l'installation est connectée à Internet via un réseau d'entreprise. L'installation prend en charge l'authentification par proxy de type HTTP Basic et HTTP de type Digest. En cas de doute concernant les réglages applicables, conta- ctez votre administrateur réseau (ou équivalent) pour obtenir plus d'informations. Réglage

1. Cochez la case «utilisez proxy» si vous ne souhaitez pas

2. Sélectionnez « serveur » et appuyez sur le bouton OK.

3. Saisissez les détails corrects via le clavier virtuel.

4. Sélectionnez « OK » et appuyez sur le bouton OK.

5. Répétez les opération 1 à 3 pour «port», «nom utilisa-

teur» et «mot de passe».

6. Sélectionnez « confirmer » et appuyez sur le bouton OK.

ASTUCE Tous les réglages effectués depuis l'ouverture du menu peuvent être réinitialisés en marquant «ré- initialiser» et en appuyant sur le bouton OK. MENU 4.1.4 - SMS (UN ACCESSOIRE EST RE- QUIS) numéro de tél récepteur alarme sms 4.1.4 Paramétrez ici l'acces- soire SMS 40. Ajoutez les numéros des téléphones por- tables qui pourront accéder aux modifica- tions apportées au module intérieur et recevoir des informa- tions relatives à l'état. Ces numéros de portables doivent inclure l'indicatif du pays, par exemple +33 XXXXXXXX. Si vous souhaitez recevoir un SMS en cas d'alarme, cochez la case à droite du numéro de téléphone. REMARQUE! Les numéros de téléphone fournis doivent avoir une fonction de réception des SMS.

MENU 4.1.5 - SG READY

dét. eau chaude dét. rafr. dét. température ambiante dét. temp ambiante SG Ready 4.1.5 Cette fonction peut uniquement être utili- sée dans les réseaux d'alimentation qui prennent en charge la norme « SG Ready » Réglez ici la fonction « SG Ready ». dét. temp ambiante Ici, vous déterminez si l'activation de « SG Ready » a un im- pact sur la température ambiante. Lorsque « SG Ready » est en mode économique, le décalage parallèle de la température intérieure augmente de « +1 ». Si une sonde d'ambiance est installée et activée, la tempé- rature ambiante souhaitée augmente de 1 °C. Lorsque « SG Ready » est en mode surrégime, le décalage parallèle de la température intérieure augmente de « +2 ». Si une sonde d'ambiance est installée et activée, la tempé- rature ambiante souhaitée augmente de 2 °C. dét. eau chaude Ici, vous définissez si l'activation de « SG Ready » a un impa- ct sur la température de l'eau chaude. 29Chapitre 3 | VVM 225 – à votre serviceNIBE VVM 225Quand « SG Ready » est en mode économique, la tempéra- ture d'arrêt de l'eau chaude est réglée au plus haut palier possible uniquement au niveau du fonctionnement du com- presseur (appoint électrique immergé non autorisé). Quand la « SG Ready » est en mode surrégime, l'eau chaude est réglée sur « luxe » (appoint électrique immergé autorisé). dét. rafr. (accessoire nécessaire) Ici, vous définissez si l'activation de « SG Ready » a un impa- ct sur la température ambiante lors du rafraîchissement. Quand la « SG Ready » est en mode économique et rafraîchi- ssement, la température intérieure n'est pas affectée. Lorsque « SG Ready » est en mode surrégime et que le mode rafraîchissement est activé, le décalage parallèle de la tem- pérature intérieure baisse de « -1 ». Si une sonde d'ambiance est installée et activée, la température ambiante souhaitée baisse de 1 °C. dét. température ambiante (accessoire nécessaire) Ici, vous déterminez si l'activation de « SG Ready » a un im- pact sur la température de la piscine. Lorsque « SG Ready » est en mode économique, la tempéra- ture souhaitée pour la piscine (température de départ/d'ar- rêt) augmente de 1 °C. Lorsque « SG Ready » est en mode surrégime, la température souhaitée pour la piscine (température de départ/d'arrêt) augmente de 2 °C. REMARQUE! Cette fonction doit être connectée et activée dans votre VVM 225.

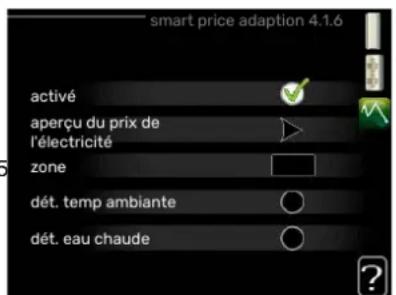

MENU 4.1.6 - SMART PRICE ADAPTION™

dét. temp ambiante activé dét. eau chaude aperçu du prix de l'électricité zone smart price adaption 4.1.6 dét. temp ambiante Plage de réglage :

Réglage d'usine : 5 dét. eau chaude Plage de réglage : 1 - 4 Réglage d'usine : 2 dét. température ambiante Plage de réglage : 1 - 10 Réglage d'usine : 2 dét. rafr. Plage de réglage : 1 - 10 Réglage d'usine : 3 zone Indiquez dans ce menu où se trouve la pompe à chaleur et le rôle que doit jouer le prix de l'électricité. Plus la valeur est élevée, plus l'impact du tarif de l'électricité est important et plus les économies possibles sont importantes. Le risque que le confort soit affecté est aussi plus élevé. aperçu du prix de l'électricité Permet d'obtenir des informations concer- nant les fluctuations du prix de l'électricité jusqu'à trois jours. La fonction Smart price adaption™Smart price adaption™ per- met d'adapter la co- nsommation de la pompe sur 24 heures en fonction des in- tervalles temporels disposant des tarifs les plus bas en éle- ctricité, ce qui permet des économies dans le cas de contrats en électricité basés sur des tarifs horaires. La fonction est basée sur un taux horaire pour les 24 prochaines heures, qui est récupéré via NIBE Uplink. Par conséquent, une co- nnexion Internet et un compte NIBE Uplink sont obligatoires. Désélectionnez « activé » pour désactiver Smart price adaption™.

MENU4.1.7 -DOMOTIQUE (ACCESSOIRE NÉCE-

SSAIRE) domotique 4.1.7 système de régulation 1 domotique Lorsque vous dispo- sez d'un système do- motique capable de communiquer avec NIBE Uplink, l'activa- tion de la fonction do- motique dans ce me- nu vous permet de contrôler la VVM 225 par le biais d'une appli- cation. Lorsque vous permettez aux unités raccordées de commu- niquer avec NIBE Uplink, votre système de chauffage s'in- tègre naturellement à votredomotique et vous permet d'optimiser le fonctionnement. ATTENTION! La fonction domotique requiert NIBE Uplink. NIBE VVM 225Chapitre 3 | VVM 225 – à votre service30MENU 4.1.8 - SMART ENERGY SOURCE™ périodes tarifaires, OPT10 périodes tarifaires, électricité pér tarifaire, aj. dériv. ext.

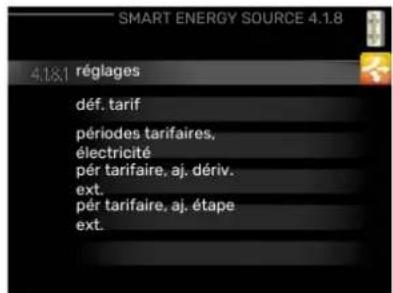

SMART ENERGY SOURCE 4.1.8

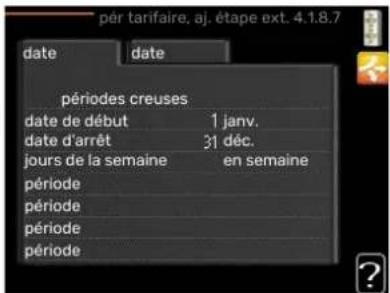

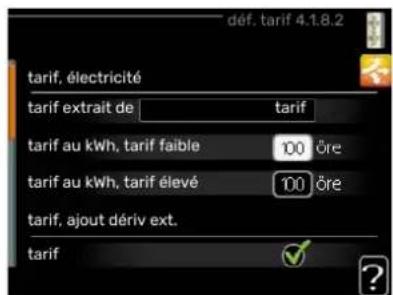

réglages déf. tarif pér tarifaire, aj. étape ext. méthode de contrôle

smart energy source réglages 4.1.8.1 réglages déf. tarif Impact CO2* périodes tarifaires, électricité pér tarifaire, aj. dériv. ext. pér tarifaire, aj. étape ext. La fonction privilégie le mode/le degré d'utilisation de chaque source d'énergie raccordée. Vous pouvez indiquer si le système doit utiliser la source d'énergie la plus écono- mique. Vous pouvez également indiquer si le système doit utiliser la source d'énergie la plus neutre. *Sélectionnez la méthode de contrôle « CO

» dans les paramètres pour ouvrir ce menu.

smart energy source réglages 4.1.8.1 smart energy source™ Plage de réglage : Arrêt/Marche Réglage d'usine : Arrêt méthode de co- ntrôle Plage de réglage : Prix/CO

Réglage d'usine : Prix

MENU 4.1.8.2 - DÉF. TARIF

tarif au kWh, tarif faible tarif au kWh, tarif élevé tarif tarif, électricité tarif extrait de tarif, ajout dériv ext. tarif déf. tarif 4.1.8.2 tarif, électricité Plage de réglage : comptant, tarif, tarif fixe Réglage d'usine : tarif fixe Plage de réglage tarif fixe : 0–100 000* tarif, ajout dériv ext. Plage de réglage : tarif, tarif fixe Réglage d'usine : tarif fixe Plage de réglage tarif fixe : 0–100 000* tarif, ajout étape ext. Plage de réglage : tarif, tarif fixe Réglage d'usine : tarif fixe Plage de réglage tarif fixe : 0–100 000* Vous pouvez indiquer si le système doit procéder au contrôle en fonction du tarif au comptant, du tarif réglementé ou d'un tarif fixe. Le réglage est effectué pour chaque source d'énergie. Vous ne pouvez utiliser le tarif au comptant que si vous avez convenu d'un tarif horaire avec votre fournis- seur d'électricité. *La devise dépend du pays sélectionné.

MENU 4.1.8.3 - IMPACT CO2

CO2, régul. OPT10 suppl. CO2, régul. ext. suppl. dériv. CO2, régul. ext. suppl. niveau CO2, électricité Impact CO2 4.1.8.3 CO2, électricité Plage de réglage : 0–5 Valeur par défaut : 2,5 CO2, régul. ext. suppl. dériv. Plage de réglage : 0–5 Valeur par défaut :

CO2, régul. ext. suppl. niveau Plage de réglage : 0–5 Valeur par défaut :

Définissez l'empreinte carbone de chaque source d'énergie. L'empreinte carbone est propre à chaque source d'énergie. Par exemple, l'énergie produite par les cellules photovol- taïques et les éoliennes peut être considérée comme neutre en termes d'émission de dioxyde de carbone. Elle a donc un faible impact CO

. L'énergie issue de carburants fossiles peut être considérée comme ayant une empreinte carbone supérieur. Elle a donc un impact CO

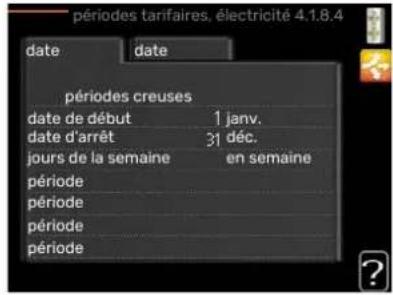

plus élevé. 31Chapitre 3 | VVM 225 – à votre serviceNIBE VVM 225MENU 4.1.8.4 - PÉRIODES TARIFAIRES, ÉLEC- TRICITÉ périodes tarifaires, électricité 4.1.8.4 date de début date d'arrêt périodes creuses jours de la semaine date date janv. déc. en semaine période période période période Vous pouvez utiliser le tarif réglementé pour l'appoint élec- trique. Définissez les pé- riodes de tarif infé- rieur. Vous pouvez définir deux périodes par an. Au sein de chacune de ces périodes, vous pouvez définir jusqu'à quatre périodes pour les jours de la semaine (du lundi au vendredi) ou quatre périodes pour les week-ends (le samedi et le dima- nche). MENU4.1.8.6 -PÉR TARIFAIRE, AJ. DÉRIV. EXT. date de début date d'arrêt périodes creuses jours de la semaine janv. déc. en semaine pér tarifaire, aj. dériv. ext. 4.1.8.6 date date période période période période Vous pouvez utiliser le tarif réglementé pour l'appoint élec- trique par dérivation. Définissez les pé- riodes de tarif infé- rieur. Vous pouvez définir deux périodes par an. Au sein de chacune de ces périodes, vous pouvez définir jusqu'à quatre périodes pour les jours de la semaine (du lundi au vendredi) ou quatre périodes pour les week-ends (le samedi et le dima- nche). MENU4.1.8.7 - PÉR TARIFAIRE, AJ. ÉTAPE EXT. date de début date d'arrêt périodes creuses jours de la semaine janv. déc. en semaine pér tarifaire, aj. étape ext. 4.1.8.7 date date période période période période Vous pouvez utiliser le tarif réglementé pour l'appoint élec- trique commandé par incrémentation. Définissez les pé- riodes de tarif infé- rieur. Vous pouvez définir deux périodes par an. Au sein de chacune de ces périodes, vous pouvez définir jusqu'à quatre périodes pour les jours de la semaine (du lundi au vendredi) ou quatre périodes pour les week- ends (le samedi et le dimanche).

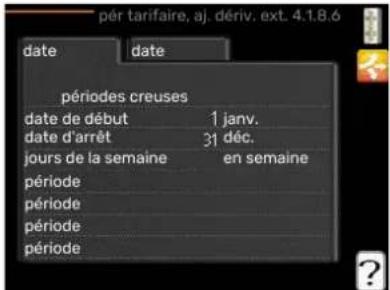

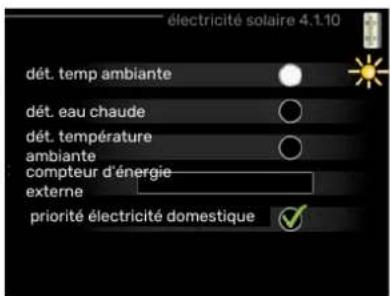

MENU 4.1.10 - ÉLECTRICITÉ SOLAIRE

(ACCESSOIRE REQUIS) dét. temp ambiante électricité solaire 4.1.10 dét. eau chaude dét. température ambiante compteur d'énergie externe priorité électricité domestique dét. temp ambiante Plage de réglage : marche/arrêt Valeurs par défaut : arrêt dét. eau chaude Plage de réglage : marche/arrêt Valeurs par défaut : arrêt dét. température ambiante Plage de réglage : marche/arrêt Réglage d'usine : arrêt triphasé (EME 10) Plage de réglage : marche/arrêt Valeurs par défaut : arrêt priorité électricité domestique (EME 20) Plage de réglage : marche/arrêt Valeurs par défaut : arrêt Vous pouvez définir ici quelle partie de l'installation (tempé- rature ambiante, température de l'eau chaude, température de l'eau de la piscine) bénéficiera du surplus d'électricité photovoltaïque. Lorsque la production d'électricité des panneaux solaires est supérieure aux besoins de VVM 225, la température de l'habitation est ajustée et/ou la température de l'eau chaude est augmentée. EME Dans ce menu, vous pouvez également définir des para- mètres spécifiques à votre EME. Pour EME 10, indiquez si le raccordement est triphasé. Pour EME 20, vous pouvez indiquer si vous souhaitez que l'électricité domestique soit prioritaire sur la température ambiante et l'eau chaude, sous réserve que VVM 225 dispose d'un compteur électrique externe. MENU 4.2 - MODE DE FONCT. NIBE VVM 225Chapitre 3 | VVM 225 – à votre service32mode de fonct. 4.2 auto manuel chal. sup. uniq. mode de fonct. Plage de réglage : auto, manuel, chal. sup. uniq. Valeur par défaut : auto fonctions Plage de réglage : compresseur, supplément, chauffage, rafraîch. Le mode de fonctionnement du module intérieur est géné- ralement réglé sur « auto". Il peut aussi être réglé sur « chal. sup. uniq. », mais uniquement lorsqu'un appoint est utilisé. En revanche, si vous préférez sélectionner vous-même les fonctions autorisées, réglez-le sur « manuel». Pour modifier le mode de fonctionnement, sélectionnez le mode souhaité et appuyez sur le bouton OK. Lorsqu'un mode de fonctionnement est sélectionné, il indique les éléments du module intérieur qui sont autorisés (barré = non autorisé) et les alternatives sélectionnables à droite. Pour sélectionner des fonctions autorisées ou non, utilisez le bouton de com- mande et appuyez sur OK. Mode de fonctionnement auto Dans ce mode de fonctionnement, le module intérieur choisit automatiquement les fonctions autorisées. Mode de fonctionnement manuel Dans ce mode de fonctionnement, vous pouvez décider quelles fonctions sont autorisées. Vous ne pouvez pas dés- électionner « compresseur » en mode manuel. Mode de fonctionnement chal. sup. uniq. Dans ce mode de fonctionnement, le compresseur est dés- activé et seul l'appoint est utilisé. ATTENTION! En sélectionnant le mode « chal. sup. uniq. » le compresseur est désélectionné et les coûts de fonctionnement sont plus importants. ATTENTION! Si aucune pompe à chaleur n'est raccordée, seul le mode « Appoint de chauffage uniquement » est disponible (voir le menu 5.2.2). Fonctions « compresseur » est l'unité qui permet de produire du chauffage et de l'eau chaude pour l'habitation. Si « compre- sseur » est désactivé en mode automatique, un symbole apparaît dans le menu principal. En mode manuel, vous ne pouvez pas désélectionner « compresseur ». « supplément » est l'unité qui aide le compresseur à chauffer l'habitation et/ou l'eau lorsque ce dernier est incapable de répondre seul à la demande. « chauffage » signifie que l'habitation est chauffée. Vous pouvez désélectionner la fonction lorsque que souhaitez couper le système de chauffage. « rafraîch. » signifie que l'habitation est rafraîchie lorsqu'il fait chaud dehors. Cette alternative requiert un accessoire de rafraîchissement qui puisse être activé dans le menu, ou que la pompe à chaleur à air/eau dispose d'une fonction de rafraîchissement intégrée. Vous pouvez désélectionner cette fonction lorsque que souhaitez couper le système de rafraî- chissement.

MENU 4.3 - MES ICÔNES

mes icônes 4.3 température ext./int. température de l'eau chaude horloge digitale horloge analogique Vous pouvez sélectio- nner les icônes à affi- cher lorsque la porte du VVM 225 est fer- mée. Vous pouvez sé- lectionner jusqu'à 3 icônes. Si vous en sé- lectionnez plus de trois, les premières icônes sélectionnées disparaîtront. Les icônes sont affichées d'après leur ordre de sélection.

MENU 4.4 - HEURE ET DATE

heure et date 4.4 heure jour année mois 24h 12h date Ici, vous pouvez défi- nir l'heure, la date, le mode d'affichage et le fuseau horaire. ASTUCE L'heure et la date sont régléesauto- matiqueme- nt si la po- mpe à cha- leur est rac- cordée à NIBE Uplink. Pour obte- nir l'heure correcte, définissez le fuseau ho- raire.

33Chapitre 3 | VVM 225 – à votre serviceNIBE VVM 225langue 4.6 Sélectionnez la la- ngue dans laquelle vous souhaitez que les informations soie- nt affichées.

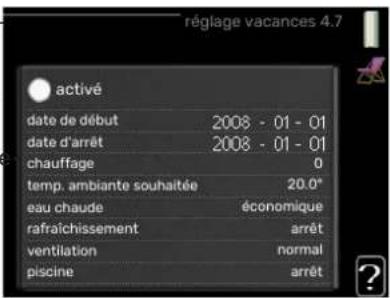

MENU 4.7 - RÉGLAGE VACANCES

réglage vacances 4.7 activé date de début date d'arrêt chauffage temp. ambiante souhaitée eau chaude rafraîchissement ventilation

économique arrêt normal 20.0° arrêt piscine Pour réduire la conso- mmation d'énergie pendant les vacances, vous pouvez program- mer la baisse de la te- mpérature du chauf- fage et de l'eau chaude sanitaire. Le rafraîchissement, la ventilation, le rafraîchi- ssement de la piscine et par panneau solaire peuvent égale- ment être programmés si ces fonctions sont branchées. Si une sonde d'ambiance est installée et activée, la tempé- rature ambiante souhaitée est réglée directement (en °C). Ce réglage s'applique à tous les réseaux de distribution dotés de sondes d'ambiance. Si aucune sonde d'ambiance n'est activée, c'est que le déca- lage souhaité de la loi d'eau doit être défini. Augmenter d'un seul incrément suffit en général à modifier la température ambiante d'un degré, mais dans certains cas plusieurs incré- ments sont nécessaires. Ce réglage s'applique à tous les systèmes d'émission sans sondes d'ambiance. La programmation Vacances débute à 00:00 à la date de démarrage et s'arrête à 23:59 à la date d'arrêt. ASTUCE Configurez le réglage Vacances de sorte qu'il s'ar- rête environ un jour avant votre retour. Ainsi, la température ambiante et l'eau chaude auront suffisamment de temps pour retrouver leurs ni- veaux habituels. ASTUCE Effectuez le réglage Vacances à l'avance et acti- vez-le juste avant votre départ afin de bénéficier d'un confort optimal.

avancé 4.9 priorité de fonct. réglage du mode auto réglage minutes degrés réglage d'usine utilisateur prog. du verrouillage arrêt progr. mode silenc. arrêt Le menu avancé co- mporte du texte en orange et est destiné aux utilisateurs avan- cés. Ce menu compre- nd plusieurs sous- menus. MENU 4.9.1 - PRIORITÉ DE FONCT. priorité de fonct. 4.9.1 min min min eau chaude chauffage piscine

priorité de fonct. Plage de réglage : 0 ou 10 – 180 min Valeur par défaut : 30 min. Choisissez ici la durée de fonctionnement de l'installation pour chaque critère si plusieurs d'entre eux sont applicables simultanément. S'il n'y a qu'un seul critère, l'installation fon- ctionne selon ce critère uniquement. L'indicateur montre où se situe l'installation dans le cycle. Si le réglage 0 minute est sélectionné, cela signifie que ce critère n'est pas prioritaire mais qu'il ne sera activé qu'en l'absence d'autres critères. MENU 4.9.2 - RÉGLAGE DU MODE AUTO démarrer le rafraîchissement arrêter le chauffage arrêter chauffage add. temps de filtrage

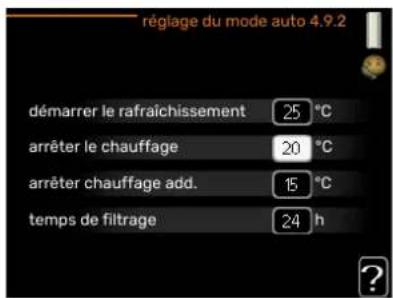

réglage du mode auto 4.9.2 démarrer le rafraîchissement (accessoire nécessaire) Plage de réglage : -20 - 40 °C Réglage d'usine : 25 arrêter le chauffage Plage de réglage : -20 – 40 °C Valeurs par défaut : 17 arrêter chauffage add. Plage de réglage : -25 – 40 °C Réglage d'usine : 5 temps de filtrage Plage de réglage : de 0 à 48 h Valeur par défaut : 24 h NIBE VVM 225Chapitre 3 | VVM 225 – à votre service34Lorsque le mode de fonctionnement est réglé sur « auto », le module intérieur définit quand le démarrage et l'arrêt d'appoint et la production de chaleur sont permis, selon la température extérieure moyenne. S'il existe des accessoires de rafraîchissement ou si la pompe à chaleur est équipée d'une fonction de rafraîchissement intégrée et qu'elle est activée dans le menu, vous pouvez également sélectionner la température de démarrage du rafraîchissement. Sélectionnez les températures extérieures moyennes dans ce menu. ATTENTION! La température réglée dans « arrêter chauffage add. » ne peut être supérieure à la température réglée dans « arrêter le chauffage ». temps de filtrage: Vous pouvez également régler la durée (temps de filtrage) pendant laquelle la température moyenne est calculée. Si vous sélectionnez 0, la température exté- rieure actuelle est prise en compte. MENU 4.9.3 - RÉGLAGE MINUTES DEGRÉS valeur actuelle démarrer le compresseur dém. source chaleur sup. dém. entre étages appoints

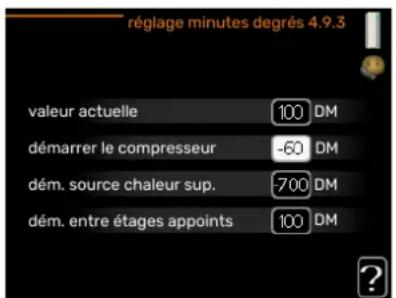

réglage minutes degrés 4.9.3 valeur actuelle Plage de réglage : -3000 – 3000 démarrer le compresseur Plage de réglage : -1000 – -30 Valeur par défaut :

dém. source chaleur sup. Plage de réglage : 100–1000 Réglage d'usine : 700 dém. entre étages appoints Plage de réglage : 0 – 1000 Réglage d'usine : 100 Les degrés minutes correspondent à une mesure du besoin actuel de chauffage dans l'habitation, et déterminent le moment où le compresseur démarre/s'arrête. ATTENTION! Une valeur supérieure pour « démarrer le compre- sseur » entraîne des démarrages plus fréquents du compresseur, ce qui accroît son usure. Une valeur trop faible peut entraîner des températures intérieures inégales.

MENU 4.9.4 - RÉGLAGE D'USINE UTILISATEUR

Voulez-vous réinitialiser tous les réglages utilisateur aux réglages d'usine? réglage d'usine utilisateur 4.9.4 oui non Tous les réglages par défaut auxquels peut accéder l'utilisateur (y compris les menus avancés) peuvent être réinitialisés ici. ATTEN- TION! Après le ré- glage d'usine, tous les ré- glages per- sonnels, tels que les courbes de chauffage, doivent être réinitialisés.

MENU 4.9.5 - PROG. DU VERROUILLAGE

activé progr. 2progr. 1 touslunmarmerjeuvensamdim prog. du verrouillage 4.9.5 ActivéProgrammationPériode detempsVerrouillageJour Conflit Dans le module inté- rieur, il est possible de programmer le ver- rouillage du compres- seur et/ou du supplé- ment pour deux pé- riodes de temps au maximum. Lorsque la programma- tion est activée, le sym- bole de verrouillage s'affiche sur le menu principal du module intérieur. Programmation : permet de sélectionner ici la période à modifier. Activé : permet d'activer ici la programmation pour la période sélectionnée. Les horaires définis ne sont pas affectés lors de la désactivation. Jour : permet de sélectionner le ou les jours de la semaine concerné(s) par la programmation. Pour annuler la program- mation d'un jour en particulier, l'heure pour ce jour doit être réinitialisée en réglant l'heure de démarrage à l'identique de l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours de la période seront définis en fonction de cette ligne. Période de temps : permet de sélectionner l'heure de démar- rage et d'arrêt de la programmation d'un jour en particulier. Verrouillage : permet de sélectionner ici le verrouillage sou- haité. Conflit : en cas de conflit entre deux réglages, un point d'exclamation rouge s'affiche. 35Chapitre 3 | VVM 225 – à votre serviceNIBE VVM 225Blocage du compresseur dans le module extérieur. Verrouillage de l'appoint électrique ASTUCE Si vous souhaitez régler une programmation simi- laire chaque jour de la semaine, commencez par cocher « tous » puis modifiez les jours souhaités. ASTUCE Réglez l'heure d'arrêt avant l'heure de démarrage afin que cette période se prolonge après minuit. La programmation s'arrête alors le jour suivant à l'heure d'arrêt définie. La programmation démarre toujours à la date à laquelle l'heure de démarrage est réglée. ATTENTION! Le verrouillage à long terme peut diminuer le co- nfort et les économies de fonctionnement. MENU 4.9.6 - PROGR. MODE SILENC. Il est possible de programmer ici jusqu'à deux périodes dif- férentes et deux fréquences maximales différentes pour mettre la pompe à chaleur en « mode silencieux » (la pompe à chaleur doit prendre en charge cette fonction). Vous pou- vez ainsi réduire le bruit en journée et le réduire encore plus la nuit. Lorsque la programmation est activée, le symbole « mode silencieux » s'affiche sur le menu principal du module de commande. activé progr. 2progr. 1 touslunmarmerjeuvensamdim progr. mode silenc. 4.9.6 Période de tempsJour Activé Programmation Conflit Programmation : permet de sélectionner ici la période à modifier. Activé : permet d'activer ici la programmation pour la période sélectionnée. Les horaires définis ne sont pas affectés lors de la désactivation. Jour : permet de sélectionner le ou les jours de la semaine concerné(s) par la programmation. Pour annuler la program- mation d'un jour en particulier, l'heure pour ce jour doit être réinitialisée en réglant l'heure de démarrage à l'identique de l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours de la période seront définis en fonction de cette ligne. Période de temps : permet de sélectionner l'heure de démar- rage et d'arrêt de la programmation d'un jour en particulier. Conflit : en cas de conflit entre deux réglages, un point d'exclamation rouge s'affiche. ASTUCE Si vous souhaitez régler une programmation simi- laire chaque jour de la semaine, commencez par cocher « tous » puis modifiez les jours souhaités. ASTUCE Réglez l'heure d'arrêt avant l'heure de démarrage afin que cette période se prolonge après minuit. La programmation s'arrête alors le jour suivant à l'heure d'arrêt définie. La programmation démarre toujours à la date à laquelle l'heure de démarrage est réglée. ATTENTION! La programmation à long terme du mode silencieux peut diminuer le confort et les économies de fonc- tionnement.

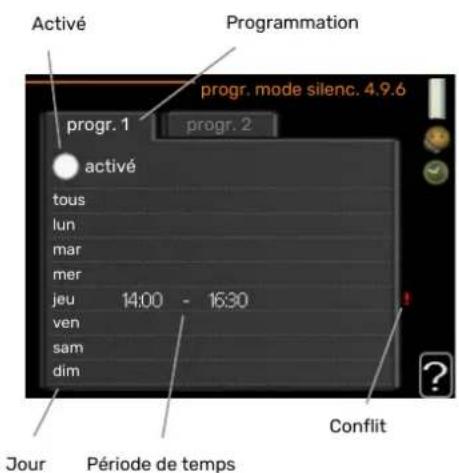

outil4.9.7EB101dégivrage ventilateur Cette fonction permet d'éliminer toute trace de glace sur le ventila- teur ou la grille du ven- tilateur. Dans le cas d'un mo- dule extérieur forteme- nt gelé, il peut être né- cessaire de lancer un dégivrage du ventilateur en complément du dégivrage qui s'effectue automatiquement. Pour activer le dégivrage du ventilateur, cochez la case « dégivrage ventilateur » dans le menu. Le dégivrage est ensuite effectué une fois. NIBE VVM 225Chapitre 3 | VVM 225 – à votre service36Dans la plupart des cas, VVM 225 détecte un dysfonctionne- ment (un dysfonctionnement peut entraîner des perturba- tions du niveau de confort) et l'indique par le biais d'une alarme et d'instructions sur l'écran. Menu Informations Toutes les valeurs de mesure de l'installation sont réunies dans le menu 3.1 du système de menus du module intérieur. La vérification des valeurs de ce menu facilite souvent l'identification de l'origine d'une défaillance. Gestion des alarmes info/actionréinitialisation de l'alarmemode aideAlarme basse pressionalarme Une alarme se décle- nche en cas de dysfo- nctionnement. Elle est signalée par un voyant d'état passant du vert continu au rouge continu. Une sonnette d'alarme s'affiche également dans la fenêtre d'information. ALARME Une alarme avec un voyant d'état rouge indique un dysfon- ctionnement que le module intérieur est incapable de régler. Pour afficher le type d'alarme et réinitialiser l'alarme, tournez le bouton de commande et appuyez sur le bouton OK. Vous pouvez également choisir de régler le module intérieur sur mode aide. info/action Vous pouvez voir ici la signification de l'alarme et obtenir des astuces pour corriger le problème à l'origine de celle-ci. réinitialisation de l'alarme Dans de nombreux cas, il suffit de sélectionner « réinitialisation de l'alarme » pour que la pompe à chaleur reprenne son fonctionnement normal. Si une lumière verte apparaît après avoir sélectionné « réinitia- lisation de l'alarme », le problème a été réglé. Si une lumière rouge persiste et qu'un menu « Alarme » apparaît à l'écran, cela signifie que le problème à l'origine de l'alarme n'est toujours pas réglé. Si l'alarme disparaît puis revient, contac- tez votre installateur. mode aide « mode aide » est un type de mode secours. Il signifie que le module intérieur produit du chauffage et/ou de l'eau chaude malgré un problème. Cela peut signifier que le compresseur de la pompe à chaleur ne fonctionne pas. Dans ce cas, l'appoint électrique produit du chauffage et/ou de l'eau chaude. ATTENTION! Pour sélectionner mode aide, il faut choisir une action d'alarme dans le menu 5.1.4. ATTENTION! Sélectionner « mode aide » ne permet pas de cor- riger le problème à l'origine de l'alarme. Le voyant d'état continuera donc à être rouge. Si l'alarme ne se réinitialise pas, contactez votre installateur pour des mesures correctives adaptées. ATTENTION! Le numéro de série du produit (14 chiffres) est re- quis pour l'entretien et l'assistance. Voir le chapitre Numéro de série, page 5. 37Chapitre 4 | Problèmes d'inconfortNIBE VVM 225 Problèmes d'inconfortDépannage Si le dysfonctionnement ne s'affiche pas à l'écran, les as- tuces suivantes peuvent être utilisées : Opérations de base Commencez par vérifier les éléments suivants :

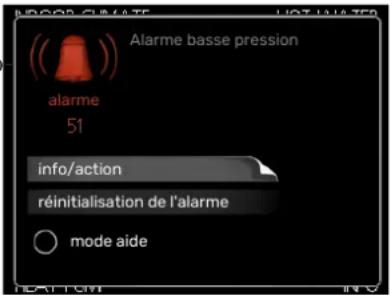

• Position du commutateur .

• Groupe et principaux fusibles du logement.

• Le disjoncteur différentiel de l'habitation. Température de l'eau chaude insuffisante ou manque d'eau chaude

• La vanne de remplissage montée à l'extérieur pour l'eau chaude est fermée ou bloquée. – Ouvrez la vanne.

• Le robinet mélangeur (si installé) est trop faible. – Réglez le robinet mélangeur.

• VVM 225 en mode de fonctionnement incorrect. – Accédez au menu 4.2. Si le mode « auto » est sélection- né, sélectionnez une valeur supérieure sur « arrêter chauffage add. » dans le menu 4.9.2. – Si le mode « manuel » est sélectionné, choisissez « supplément ». – L'eau chaude est produite avec VVM 225 en mode « manuel ». En cas d'absence de pompe à chaleur à air/eau, « supplément » doit être activé.

• Importante consommation d'eau chaude. – Attendez que l'eau ait été chauffée. Vous pouvez activer la fonction permettant d'augmenter temporairement la production d'eau chaude (luxe temporaire) dans le menu

• Température d'eau chaude insuffisante. – Accédez au menu 2.2 et sélectionnez un mode de co- nfort supérieur.

• Faible quantité d'eau chaude avec la fonction « Commande intelligente » active. – Si l'utilisation d'eau chaude est faible, l'installation pro- duira moins d'eau chaude qu'habituellement. Redémar- rez le produit.

• Priorité de fonctionnement de l'eau chaude trop faible ou absente. – Contacter un installateur.

• Le mode « Vacances » peut être activé à partir du menu

– Accédez au menu 4.7 et sélectionnez « Arrêt ». Température ambiante insuffisante

• Thermostats fermés dans plusieurs pièces. – Réglez les thermostats au maximum dans le plus de pièces possible. Réglez la température ambiante à partir du menu 1.1 pour éviter d'obstruer les thermostats. Consultez la section « Conseils pour réaliser des écono- mies » pour en savoir plus sur le réglage optimal des thermostats.

• VVM 225 en mode de fonctionnement incorrect. – Accédez au menu 4.2. Si le mode « auto » est sélection- né, sélectionnez une valeur supérieure sur « arrêter le chauffage » dans le menu 4.9.2. – Si le mode « manuel » est sélectionné, choisissez « chauffage ». Si cela ne suffit pas, sélectionnez « sup- plément ».

• Loi d'eau inadaptée. – Accédez au menu 1.1 « température » et augmentez le décalage de la courbe de chauffage. Si la température ambiante est basse par temps froid uniquement, la pente de la courbe dans le menu 1.9.1 « courbe de chauffage » doit être remontée.

• Priorité de fonctionnement du mode chauffage trop faible ou absente. – Accédez au menu 4.9.1 et augmentez la durée pendant laquelle le chauffage doit être prioritaire. Notez que si la durée de chauffage est augmentée, la durée de pro- duction d'eau chaude est réduite, ce qui peut entraîner une diminution du volume d'eau chaude.

• Le mode « Vacances » peut être activé à partir du menu

– Accédez au menu 4.7 et sélectionnez « Arrêt ».

• Commutateur externe permettant de modifier la tempéra- ture ambiante activé. – Vérifiez les commutateurs externes.

• Air dans le système de chauffage. – Purgez le système de chauffage.

• Vanne du circuit de distribution fermée . – Ouvrez la vanne (contactez votre installateur si vous avez besoin d'aide pour la localiser). Température ambiante élevée

• Loi d'eau inadaptée. – Accédez au menu 1.1 (température) et réduisez le déca- lage de la courbe de chauffage. Si la température ambia- nte est élevée par temps froid uniquement, la pente de la courbe dans le menu 1.9.1 « courbe de chauffage » doit être abaissée.

• Commutateur externe permettant de modifier la tempéra- ture ambiante activé. – Vérifiez les commutateurs externes. NIBE VVM 225Chapitre 4 | Problèmes d'inconfort38Pression système basse

• Quantité d'eau insuffisante dans le système de chauffage. – Remplissez le réseau de distribution avec de l'eau et recherchez les éventuelles fuites. Si votre installation requiert fréquemment un remplissage, contactez votre installateur. Le compresseur de la pompe à chaleur à air/eau ne démarre pas

• Il n'y a pas de demande de chauffage ou d'eau chaude, ni de demande de rafraîchissement (un accessoire est néce- ssaire pour le rafraîchissement). – VVM 225 n'a émis aucune demande de chauffage, d'eau chaude ou de rafraîchissement.

• Le fonctionnement du compresseur est bloqué par une sécurité sur une température. – Attendez que la température retrouve une valeur com- prise dans la plage de fonctionnement de la pompe à chaleur.

• Le délai minimum avant que le compresseur démarre n'a pas encore été atteint. – Attendez au moins 30 minutes, puis vérifiez si le com- presseur a démarré.

• Déclenchement de l'alarme. – VVM 225 bloqué provisoirement (voir les informations sur le compresseur dans le menu 3.2). Chauf. add. seul Si vous ne parvenez pas à résoudre le problème et ne pouvez pas chauffer la maison, vous pouvez, en attendant le dépa- nnage, continuer à faire fonctionner la pompe en mode « chal. sup. uniq. ». Cela signifie que seul l'appoint est utilisé pour chauffer la maison. RÉGLEZ L'INSTALLATION EN MODE APPOINT.

1. Accédez au menu 4.2 mode de fonct..

2. Sélectionnez « chal. sup. uniq. » à l'aide du bouton de

commande puis appuyez sur le bouton OK.

3. Retournez aux menus principaux en appuyant sur le

bouton Retour. 39Chapitre 4 | Problèmes d'inconfortNIBE VVM 225Les caractéristiques techniques de ce produit sont détaillées dans le manuel d'installation (nibe.fr). NIBE VVM 225Chapitre 5 | Données techniques40 Données techniquesAPPOINT DE CHAUFFAGE L'appoint est la chaleur produite en plus de la chaleur fournie par le compresseur de votre pompe à chaleur. Un thermoplo- ngeur, un chauffage électrique, une chaudière à bois/fioul/gaz/granules, un système de chauffage solaire ou un chauffage urbain sont des exemples de chauffages supplémentaires. BALLON TAMPON Un ballon tampon augmente le volume du système et élimine les variations de températures indésirables qui peuvent être envoyées au système de chauffage. Cela permet le fonctio- nnement de la pompe à chaleur et réduit les pics de tempé- rature qui pourraient autrement s'échapper du système de chauffage.

Conduite à partir de laquelle l'eau est renvoyée au module intérieur via le système de chauffage de l'habitation (radia- teurs/serpentins de chauffage).

Liquide chaud, généralement de l'eau normale, qui est en- voyé du module intérieur vers le système de climatisation de la maison pour permettre de chauffer les pièces. L'eau de chauffage chauffe également le serpentin avec l'eau chaude. ÉCHANGEUR THERMIQUE Dispositif permettant de transférer l'énergie thermique d'un point à un autre sans pour autant mélanger les fluides. Les évaporateurs et les condenseurs sont des types d'échan- geurs thermiques. LOI D'EAU La courbe de chauffage indique la quantité de chaleur qui doit être générée par le module intérieur en fonction des températures extérieures. Si une valeur importante est sé- lectionnée, cela indique au module intérieur qu'il doit pro- duire davantage de chaleur s'il fait froid dehors pour pouvoir atteindre une température ambiante agréable. MITIGEUR THERMOSTATIQUE Un robinet qui mélange l'eau froide à l'eau chaude quittant le chauffage. MODE SECOURS Mode pouvant être sélectionné à l'aide du commutateur en cas de défaillance empêchant le fonctionnement du module intérieur. Lorsque le module intérieur est en mode secours, le chauffage est assuré par un appoint électrique.

POMPE DE CIRCULATION

Pompe permettant de faire circuler le liquide dans des tuyaux.

PROBLÈMES D'INCONFORT

Les problèmes d'inconfort correspondent aux changements indésirables survenus au niveau de l'eau chaude/du confort intérieur, par exemple lorsque la température de l'eau chaude est trop basse ou que la température intérieure ne correspo- nd pas au niveau souhaité. Une interruption de fonctionnement dans le module intérieur peut parfois être ressentie en termes de confort. Dans la plupart des cas, la pompe à chaleur relève les dysfo- nctionnements et les signale par des alarmes. Les instruc- tions à suivre s'affichent alors à l'écran. Dans la plupart des cas, le module relève les interférences opérationnelles et les signale par des alarmes. Les instruc- tions à suivre pour rectifier ces erreurs s'affichent alors à l'écran. SONDE D'AMBIANCE Sonde située en intérieur. Cette sonde indique au module la température intérieure.

Sonde située en extérieur. Cette sonde indique au module intérieur la température extérieure.

SUPPLÉMENT ÉLECTRIQUE

Il s'agit de l'électricité qui est, par exemple, utilisée par un thermoplongeur interne pour couvrir la demande en chauf- fage que la pompe de chaleur est incapable de gérer.

Température de l'eau retournant au module intérieur après libération de l'énergie thermique vers les radiateurs/serpe- ntins de chauffage. TEMPÉRATURE CALCULÉE DU CIRCUIT DE DÉPART Température calculée par le module intérieur et nécessaire au système de chauffage pour atteindre une température ambiante optimale. Plus l'air extérieur est froid, plus la tem- pérature d'alimentation calculée est élevée.

TEMPÉRATURE D'ALIMENTATION

Température de l'eau chauffée que le module intérieur en- voie vers le système de chauffage. Plus l'air extérieur est froid, plus la température de la conduite d'alimentation est élevée.

Ce document est publié par NIBE Energy Systems. L'ensemble des illustrations, des faits prése- ntés et des données de produits s'appuient sur les informations disponibles au moment de l'ap- probation de la publication. NIBE Energy Systems ne peut être tenu responsable des éventuelles erreurs factuelles ou d'im- pression pouvant apparaître dans ce document.
